MANUALE UTENTE SF 58 LEICA

Istruzioni, Instrucciones

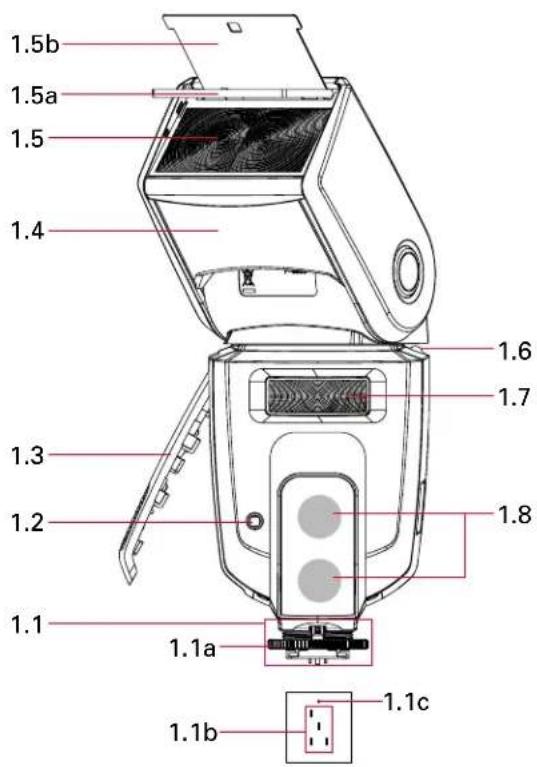

1.5b 1.5a 1.5 1.4 1.6 1.7 1.3 1.2 1.8 1.1 1.1a 1.1b 1.1c

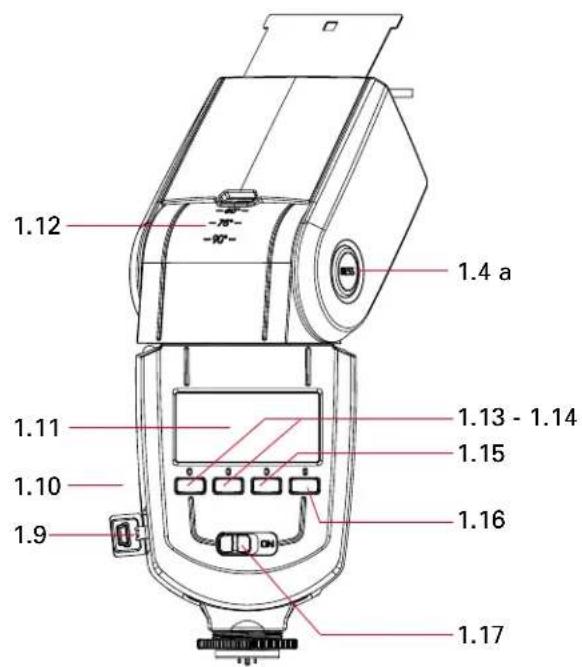

1.12 -0° -0° 1.4 a 1.11 1.13 - 1.14 1.15 1.10 1.9 1.16 1.17

Descrizione delle parti

1 Flash

b contatti di comando

c spina di sicurezza

1.2 Cellula di misura

1.4 Testa zoom orientabile e inclinabile con

a tasto di sbloccaggio

1.5 Parabola principale con

a diffusore grandangolare

b pannello riflettente

1.6 Sensore slave

1.7 Parabola ausiliaria

1.8 Luce di misurazione per autofocus

1.9 Presa USB

1.10 Presa per alimentazione elettrica esterna

1.11 Monitor

1.12 Indicazioni dell'angolo di inclinazione

1.13-1.14 Tasti di regolazione

1.15 Tasto di regolazione, che funge anche da indicatore di corretta esposizione

1.16 Tasto di regolazione, che funge anche da indicatore di carica del flash e (oltre ai comandi a menu) da pulsante di scatto per flash di prov

1.17 Interruttore principale

Descrizione delle parti

(Continuazione)

2 Indicazioni sul monitor

a Posizione iniziale
b Menu Modalità
c Menu Parametri per l'esposizione
d Menu Regolazioni di base
2.1-2.4 Funzioni dei tasti o simbolo per blocco dei tasti
2.5 Campo di utilizzo, o distanza per una corretta esposizione
2.6 Simbolo per spegnimento automatico attivo
2.7 Modalità
2.8 Simbolo per parabola ausiliaria attiva
2.9 Simbolo per segnale acustico attivo
2.10 Diaframma
2.11 Impostazione automatica o manuale della distanza focale / o modalità SOFT attiva
2.12 Posizione della parabola
2.13 Correzione della sensibilità o dell'esposizione del flash
2.14 Diaframma in modalità flash stroboscopico
2.15 Avviso di batteria scarica
2.16 Numero di lampi in modalità flash stroboscopico
2.17 Frequenza di lampi in modalità flash stroboscopico
2.18 Potenza ridotta

Indice

Descrizione delle parti 144

Smaltimento dei dispositivi elettrici ed elettronici ....147

Introduzione ....148

Fotocamere compatibili .....148

Avvertenze per la sicurezza 149

Operazioni preliminari

Alimentazione elettrica

Batterie/batterie ricaricabili utilizzabili 150

Inserimento e sostituzione delle batterie/batterie ricaricabili .....150

Smaltimento di batterie/batterie ricaricabili 151

Montaggio/smontaggio del LEICASF58 152

Attivazione e disattivazione del LEICASF58 152

Spegnimento automatico dell'apparecchio....153

Illuminazione del monitor 153

Comandi a menu/impostazione delle funzioni .....154

Menu Modalità 154

Menu Parametri per l'esposizione ....154

Menu Regolazioni di base 155

Le parabole/tecniche di utilizzo del flash .....156

Parabola principale ....156

Orientamento e inclinazione per lampo riflesso ....156

Regolazione dello zoom motorizzato ....156

Regolazione automatica 157

Regolazione manuale ....157

Illuminazione più morbida ....157

Diffusore grandangolare da 18 mm .....158

Pannello riflettente per lampo riflesso ....158

Parabola ausiliaria per lampo riflesso ....158

Indicazioni sul monitor 159

Indicatore di carica del flash 159

Indicazione di corretta esposizione 159

Indicazione campo di utilizzo 159

Regolazione automatica dell'indicazione campo di utilizzo .....160

Sincronizzazione del lampo 160

Sincronizzazione automatica del lampo .....160

Sincronizzazione normale 161

Sincronizzazione a fine esposizione 161

Regolazione automatica/manuale dei parametri per le foto con il flash .....162

Modalità del flash 164

Modo flash TTL 164

Modo flash TTL con pre-lampi di misurazione .....164

Lampi di schiarita TTL automatici 165

Modo flash Automatico....166

Correzioni dell'esposizione del flash 167

Modo flash manuale ....168

Modo flash stroboscopico....169

Potenza ridotta manuale....170

Sincronizzazione ad alta velocità HSS 171

Regolazioni di base ....172

Conversione m - ft 172

Segnale acustico 172

Blocco tasti 173

Test Light 173

Utilizzo come flash secondario 174

Accessori 175

Cura e manutenzione....175

Aggiornamento del firmware 175

Reset 175

Mantenimento corretto del condensatore del flash .....175

In caso di anomalie ....176

Dati tecnici 178

Academia Leica 179

Leica in Internet 179

Servizio informazioni Leica 179

Servizio di assistenza clienti Leica 179

Smaltimento dei dispositivi elettrici ed elettronici

(Vale per l'UE e per gli altri paesi europei con sistemi di raccolta differenziata)

Il presente apparecchio contiene componenti elettrici e/o elettronici. Non può quindi essere smaltito come un normale rifiuto domestico, ma va depositato presso gli appositi centri di raccolta allestiti dalle autorità municipali per essere ri-ciclato. La procedura è gratuita per chi la esegue.

Le eventuali batterie o batterie ricaricabili contenute nell'apparecchio vanno preventivamente rimosse ed eventualmente smaltite secondo le disposizioni in materia a cura del possessore dell'apparecchio.

Per ulteriori informazioni sull'argomento rivolgersi presso l'amministrazione comunale, l'a-zienda addetta allo smaltimento o il rivenditore dell'apparecchio.

Questo manuale è stato stampato su carta priva al 100% di cloro e di sbiancan- ti, sencono la procedura che non inquina le acque e che contribuisce a preservare integro l'ambiente.

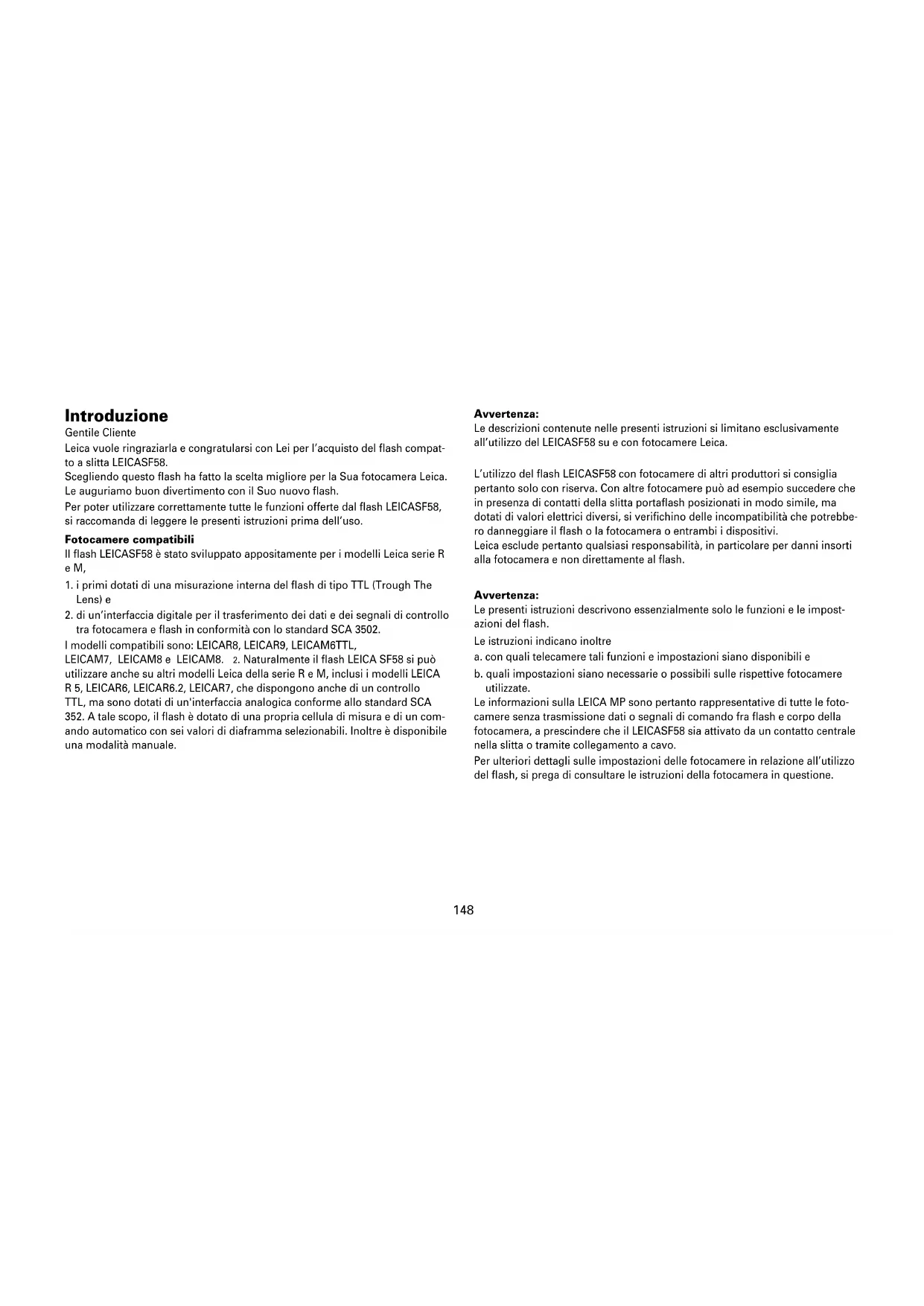

Introduzione

Gentile Cliente

Leica vuole ringraziarla e congratularsi con Lei per l'acquisto del flash compatto a slitta LEICASF58.

Scegliendo questo flash ha fatto la scelta migliore per la Sua fotocamera Leica. Le auguriamo buon divertimento con il Suo nuovo flash.

Per poter utilizzare correttamente tutte le funzioni offerte dal flash LEICASF58, si raccomanda di leggere le presenti istruzioni prima dell'uso.

Fotocamere compatibili

Il flash LEICASF58 è stato sviluppato appositamente per i modelli Leica serie R e M,

1. i primi dotati di una misurazione interna del flash di tipo TTL (Trough The Lens) e
2. di un'interfaccia digitale per il trasferimento dei dati e dei segnali di controllo tra fotocamera e flash in conformità con lo standard SCA 3502.

I modelli compatibili sono: LEICAR8, LEICAR9, LEICAM6TTL, LEICAM7, LEICAM8 e LEICAM8. 2. Naturalmente il flash LEICA SF58 si può utilizzare anche su altri modelli Leica della serie R e M, inclusi i modelli LEICA R 5, LEICAR6, LEICAR6.2, LEICAR7, che dispongono anche di un controllo TTL, ma sono dotati di un'interfaccia analogica conforme allo standard SCA 352. A tale scopo, il flash è dotato di una propria cellula di misura e di un comando automatico con sei valori di diaframma selezionabili. Inoltre è disponibile una modalità manuale.

Avvertenza:

Le descrizioni contenute nelle presenti istruzioni si limitano esclusivamente all'utilizzo del LEICASF58 su e con fotocamere Leica.

L'utilizzo del flash LEICASF58 con fotocamere di altri produttori si consiglia pertanto solo con riserva. Con altre fotocamere può ad esempio succedere che in presenza di contatti della slitta portaflash posizionati in modo simile, ma dotati di valori elettrici diversi, si verifichino delle incompatibilità che potrebbero danneggiare il flash o la fotocamera o entrambi i dispositivi.

Leica esclude pertanto qualsiasi responsabilità, in particolare per danni insorti alla fotocamera e non direttamente al flash.

Avvertenza:

Le presenti istruzioni descrivono essenzialmente solo le funzioni e le impostazioni del flash.

Le istruzioni indicano inoltre

a. con quali telecamere tali funzioni e impostazioni siano disponibili e
b. quali impostazioni siano necessarie o possibili sulle rispettive fotocamere utilizzate.

Le informazioni sulla LEICA MP sono pertanto rappresentative di tutte le fotocamere senza trasmissione dati o segnali di comando fra flash e corpo della fotocamera, a prescindere che il LEICASF58 sia attivato da un contatto centrale nella slitta o tramite collegamento a cavo.

Per ulteriori dettagli sulle impostazioni delle fotocamere in relazione all'utilizzo del flash, si prega di consultare le istruzioni della fotocamera in questione.

Avvertenze per la sicurezza

• L'utilizzo del flash è previsto e autorizzato solamente nell'ambito della fotografia.
• Il flash può essere utilizzato insieme al flash integrato nella fotocamera solo se quest'ultimo può essere ribaltato e aperto completamente.
• Non attivare il flash in presenza di gas o liquidi infiammabili (benzina, solventi ecc.). PERICOLO DI ESPLOSIONI!
• Non esporre gli occhi al lampo diretto del flash a distanza ravvicinata! La luce diretta del flash può causare danni alla retina di persone e animali e seri disturbi alla vista o addirittura la perdita della vista!
• Non fotografare mai con il flash automobilisti, ciclisti, motociclisti, conducenti di autobus o treni mentre sono alla guida. A causa dell'abbagliamento prodotto dal flash il guidatore potrebbe causare un incidente!
• Non esporre l'apparecchio a calore estremo e ad elevata umidità atmosferica! Non conservarlo per es. nel cassetto portaoggetti dell'automobile.
• Non spruzzare e non lasciar gocciolare acqua (p.es. pioggia) sull'apparecchio!
• Repentine escursioni di temperatura possono provocare la formazione di condensa. Attendere che l'apparecchio si adegui alle condizioni atmosferiche.
• Non toccare il diffusore dopo aver utilizzato più volte il flash. Pericolo di ustioni!
• Quando il flash viene attivato, non porre materiali opachi direttamente davanti al diffusore o sopra di esso. A causa dell'elevato sviluppo di calore potrebbero verificarsi fenomeni di combustione oppure potrebbero formarsi macchie sul materiale o sul diffusore.
• Quando si scattano fotografie in serie con flash a piena potenza e brevi tempi di ricarica, in particolare se si utilizzano batterie ricaricabili NC/NiMH, far riposare il flash dopo ogni 15 scatti per almeno 10 minuti. In tal modo si evita di sovraccaricare l'apparecchio.

• Quando si scattano fotografie in serie con flash a piena potenza e brevi tempi di ricarica, il diffusore si scalda molto a causa dell'elevata energia del lampo con posizioni zoom da 35 mm e inferiori. Il flash si protegge dal surriscaldamento allungando automaticamente i tempi di ricarica.

• Non disassemblare il flash! ALTA TENSIONE! Per le riparazioni rivolgersi esclusivamente a un centro di assistenza autorizzato.

• Non utilizzare il flash se eventuali componenti interni restano scoperti in seguito al danneggiamento della scatola di alloggiamento. Rimuovere le batterie/batterie ricaricabili!
  • Non toccare i contatti elettrici del flash.
• Utilizzare solo le batterie/batterie ricaricabili consentite e descritte nelle istruzioni per l'uso.
• Non aprire o cortocircuitare le batterie/batterie ricaricabili!
• Non esporre le batterie/batterie ricaricabili a temperature elevate, ai raggi diretti del sole, al fuoco o a fonti di calore simili!
• Estrarre subito le batterie/batterie ricaricabili usate dall'apparecchio! Dalle batterie/batterie ricaricabili usate potrebbero fuoriuscire sostanze chimiche ("perdite") che possono danneggiare l'apparecchio!
  • Non utilizzare batterie/batterie ricaricabili danneggiate!
• Non caricare le batterie („pile primarie“)!

Operazioni preliminari

Alimentazione elettrica

Batterie/batterie ricaricabili utilizzabili

II LEICASF58 può essere alimentato a scelta con:

• 4 batterie ricaricabili NC da 1,2V, tipo IEC KR6 (AA/stilo), che offrono tempi di ricarica molto brevi e permettono di risparmiare energia poiché sono ricaricabili.
• 4 batterie ricaricabili NiMH da 1,2V, tipo IEC HR6 (AA/stilo), con prestazioni molto più elevate e meno dannose per l'ambiente rispetto alle batterie ricaricabili NC, in quanto prive di cadmio.
• 4 batterie alcaline al manganese da 1,5V, tipo IEC LR6 (AA/stilo), ricaricabili e dalle prestazioni discrete.
• 4 batterie al litio da 1,5V, di tipo IEC FR6 (AA/stilo) non ricaricabili e dall'elevata capacità e autoscarica ridotta.

Avvertenze:

• Non utilizzare insieme batterie/ batterie ricaricabili nuove ed usate o batterie di capacità differente o di produttori diversi.
• Il freddo riduce le prestazioni delle batterie/batterie ricaricabili. A basse temperature il flash deve essere pertanto portato il più possibile vicino al corpo e utilizzato con batterie/batterie ricaricabili nuove.

• Le batterie/batterie ricaricabili sono scariche o consumate se l'intervallo di ricarica (tempo fra lo scatto di un flash a piena potenza, p.es. con M, e la riaccensione della spia di carica del flash (1.16) supera i 60 secondi.

• Se le batterie/batterie ricaricabili sono parzialmente scariche, il tempo necessario affinché il flash torni disponibile dopo una serie di più scatti effettuati con il flash può aumentare. Dopo una breve pausa, una volta che le batterie/batterie ricaricabili si sono „riposate“, è di norma possibile tornare a fotografare.

- Se il flash resta inutilizzato per un periodo di tempo prolungato, estrarre le batterie/batterie ricaricabili.

Inserimento e sostituzione delle batterie/batterie ricaricabili

1. Spegnere il flash mediante l'interruttore principale (1.17); si veda anche „Attivazione e disattivazione del flash“, pag. 152.
2. Spingere in basso e aprire il coperchio del vano batterie (1.3).
3. Inserire le batterie/batterie ricaricabili all'interno del vano batterie in senso longitudinale, rispettando i simboli che indicano le polarità.

Importante:

L'inversione delle polarità, vale a dire l'inserimento errato delle batterie/batterie ricaricabili, potrebbe danneggiare l'apparecchio! Pericolo di esplosione in caso di sostituzione inappropriata delle batterie/batterie ricaricabili!
4. Chiudere il coperchio del vano batterie e spingerlo verso l'alto.

Smaltimento di batterie/batterie ricaricabili

Le batterie/batterie ricaricabili non devo essere gettate nei rifiuti normali in quanto contengono sostanze inquinanti. Per destinarle al riciclaggio, è necessario conferirle a un negozio o gettarle nei rifiuti speciali (punto di raccolta). Per la restituzione delle batterie/batterie ricaricabili si raccomanda di adottare il sistema previsto nel rispettivo paese di residenza.

Per la Germania:

Il consumatore ha l'obbligo di legge di restituire le batterie/batterie ricaricabili usate.

Le batterie/batterie ricaricabili usate si possono restituire gratuitamente all'esercizio presso il quale sono state acquistate o presso i punti pubblici di raccolta della propria città o comune.

Le batterie/batterie ricaricabili che contengono sostanze dannose sono contrassegnate dalle seguenti sigle:

Pb = la batteria/batteria ricaricabile contiene piombo

Cd = la batteria/batteria ricaricabile contiene cadmio

Hg = la batteria/batteria ricaricabile contiene mercurio

Li = la batteria/batteria ricaricabile contiene litio

Montaggio/smontaggio del LEICA SF 58

Avvertenza:

Prima di montare o smontare il flash, spegnere sempre il flash e la fotocamera (si veda il paragrafo seguente).

Montaggio

1. Girare il dado zigrinato (1.1a) fino all'arresto verso l'alto contro il flash. La spina di sicurezza (1.1c) è ora completamente inserita nella base (1.1) del flash.
2. Spingere il flash con la base fino all'arresto nella slitta della fotocamera.
3. Girare il dado zigrinato fino all'arresto verso il basso contro la slitta del corpo della fotocamera per bloccare il flash.

Avvertenza:

Sulle fotocamere dotate di slitte sprovviste di foro di sicurezza, la spina di sicurezza a molla si inserisce nella base del flash per non danneggiare la superficie della slitta.

Smontaggio

1. Girare il dado zigrinato (1.1a) fino all'arresto verso l'alto contro il flash.
2. Estrarre il flash dalla slitta della fotocamera.

Attivazione e disattivazione del LEICA SF 58

Il LEICA SF58 si attiva e disattiva premendo l'interruttore principale (1.17). Per l'attivazione, spingere l'interruttore verso destra in posizione „ON“; per la disattivazione, spingere a sinistra.

Se le batterie/batterie ricaricabili possiedono una capacità sufficiente, l'indicatore di carica del flash si accende dopo circa 5 secondi (1.16). Contemporaneamente, se la funzione è attivata, viene emesso un segnale acustico (si veda anche „Segnale acustico“, pag. 172). Il corretto funzionamento del flash può essere verificato successivamente premendo il tasto che funge anche da pulsante di scatto del flash. I processi di ricarica successivi dovrebbero concludersi dopo circa 0,5-3,5 secondi.

Se l'indicatore di carica del flash dovesse accendersi con un sensibile ritardo o addirittura non accendersi, è necessario sostituire le batterie/batterie ricaricabili con altre batterie nuove o ricaricate. In assenza di reazione anche dopo la sostituzione, potrebbero essere presenti delle impurità sui contatti delle fonti di alimentazione elettrica o all'interno del flash. In questo caso è necessario pulire i contatti con un panno pulito, asciutto e privo di pelucchi.

Avvertenze:

• Sui modelli LEICAR8/R9 e LEICAM6TTL, M7 e M8, la disponibilità del flash viene indicata contemporaneamente anche nel mirino.
• Se il flash non è (ancora) disponibile, per i modelli LEICA con controllo TTL si consiglia di passare alla modalità automatica e lavorare nella modalità impostata come se il flash fosse assente.
• Se il SF58 non è applicato sui modelli LEICA R8/R9, LEICAM6TTL, M7 o M8, oppure se le fotocamere menzionate non sono accese e alimentate, l'indicatore di carica del flash (1.16) si accende solo se il flash è impostato su A M
• In caso di mancato utilizzo del flash per un periodo di tempo prolungato, è opportuno disattivarlo sempre premendo l'interruttore principale ed estrarre le batterie.

Spegnimento automatico dell'apparecchio

II LEICA SF58 può essere impostato in modo tale da passare alla modalità "Standby" trascorsi circa 2 o 10 minuti

- dopo l'accensione,

- dopo lo scatto del flash,

- dopo aver premuto leggermente il pulsante di scatto della fotocamera,

- dopo lo spegnimento del sistema esposimetro della fotocamera per risparmiare energia ed evitare che le fonti d'alimentazione elettrica si scarichino inutilmente. Se è attiva la funzione di spegnimento automatico dell'apparecchio, sul monitor viene visualizzato il simbolo

Se il flash passa alla modalità standby, l'indicatore di carica del flash (1.16) e le indicazioni sul monitor si spengono. Dopo lo spegnimento automatico le ulti-me impostazioni utilizzate restano attive e tornano disponibili subito dopo l'accensione.

Per riaccendere il flash, premere un tasto a piacere o toccare il pulsante di scatto della fotocamera (funzione wake-up).

Impostazione della funzione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Regolazioni di base Menuzionare la voce di menu, Standby e

2. quindi l'opzione desiderata fra 2 min, 10 min o OFF

Il flash è impostato di fabbrica su 10 min.

Illuminazione del monitor

Quando si preme per la prima volta uno dei tasti 1.13, 1.14 o 1.15 sul flash si attiva l'illuminazione del monitor per circa 10 secondi. Facendo scattare un flash per mezzo della fotocamera o dello scatto manuale (1.16) sul flash si spegne l'illuminazione.

Comandi a menu/impostazione delle funzioni

Tutte le impostazioni eseguibili sul LEICA SF58 sono modificabili tramite menu per mezzo dei 4 tasti 1.13, 1.14, 1.15 e 1.16 situati sotto il monitor (1.11). Questi tasti svolgono funzioni diverse a seconda dell'operazione di regolazione in corso.

Sul monitor, direttamente al di sopra dei singoli tasti, sono indicate le funzioni di volta in volta assegnate. In posizione iniziale, dopo l'accensione del flash, le funzioni sono:

• Mode (1.13): Menu Modalità
• Set: Menu Parametri per l'esposizione
• Menu: Menu Regolazioni di base
• „ (1.16): Scatto manuale (per flash di prova)

Menu Modalità

Dopo aver richiamato il menu premendo due volte il tasto Mode ^1 (1° livello), si apre sul monitor l'elenco delle modalità del flash disponibili; la modalità attivata è evidenziata da una barra nera.

Contemporaneamente i tasti cambiano funzione:

(1.13), per selezionare le modalità nell'elenco (2° livello)

Avvertenza:

L'elenco non è a „ricircolo“, ossia una volta giunti al livello più alto è possibile utilizzare solo il tasto, mentre a quello più basso è disponibile solo il

tasto

Set (1.15), (1-16): per confermare e attivare la modalità selezionata (3º livello, entrambi i tasti utilizzabili) L'indicazione sul monitor torna alla posizione iniziale.

Menu Parametri per l'esposizione

Dopo aver richiamato il menu premendo due volte il tasto Set (1º livello) viene visualizzato sul monitor il primo dei parametri modificabili.

Contemporaneamente i tasti cambiano funzione:

Set (1.14): per selezionare il parametro desiderato eventualmente premendo più volte (2° livello)
- (1.15), +: per ridurre o aumentare il valore del parametro (3° livello)
(1.13): per confermare e attivare l'impostazione o le impostazioni scelta/e (4° livello).
L'indicazione sul monitor torna alla posizione iniziale.

Menu Regolazioni di base

Dopo aver richiamato il menu premendo due volte il tasto Menu ^1 (1º livello), si apre sul monitor l'elenco delle regolazioni di base disponibili; la regolazione attivata è evidenziata da una barra nera.

Contemporaneamente i tasti cambiano funzione:

(1.13), a. per la selezione delle regolazioni di base nell'elenco (2° livello),
e
b. per la selezione della variante desiderata per la funzione all'interno della regolazione di base selezionata (4° livello).

Avvertenza:

Sia l'elenco delle regolazioni di base, sia quello delle 2 varianti con più di 2 impostazioni non sono a "ricircolo", ossia giunti al livello più alto dell'elenco è possibile utilizzare solo il tasto ▼tre a quelli più bassi è disponibile solo il tasto ▲

Set (1.15): alla prima pressione:

per richiamare l'elenco delle varianti delle funzioni della rispettiva regolazione di base (3° livello)

ulteriore pressione:

per confermare e attivare le varianti delle funzioni scelte (5° livello)

Contemporaneamente l'indicazione sul monitor torna indietro di un livello.

(1.16): alla prima pressione:

per confermare e attivare le varianti delle funzioni scelte (5º livello)

L'indicazione sul monitor torna indietro di un livello. ulteriore pressione:

per ritornare alla posizione iniziale dei comandi a menu e dell'indicazione sul monitor (6º livello)

In generale vale quanto segue:

A prescindere dal fatto che siano state confermate le rispettive impostazioni, come descritto, con un tasto, i comandi a menu e l'indicazione sul monitor tornano automaticamente alla posizione iniziale 3 secondi dopo l'ultima immissione. Anche in questo caso viene attivata l'ultima modalità/impostazione selezionata.

Le parabole/tecniche di utilizzo del flash

Il LEICA SF58 è dotato di due parabole: la parabola principale e la parabola ausiliaria.

La parabola principale (1.5) è realizzata sotto forma di testa zoom motorizzata orientabile e inclinabile ed è dotata inoltre di un diffusore da 18mm e di un pannello riflettente.

La parabola ausiliaria (1.7) è collegabile a scelta e la relativa potenza può essere regolata.

Parabola principale

Orientamento e inclinazione per lampo riflesso

In posizione di riposo, la testa zoom (1.4) è bloccata per sicurezza per evitarne spostamenti accidentali. Premendo e tenendo premuto il tasto di sbloccaggio 1.4a si può orientare la testa zoom e/o inclinarla gradualmente in diverse posizioni a scatto per il lampo riflesso:

Orientamento (orizzontale): 30°/60°/90°/120°/150°/180° in senso antiorario 30°/60°/90°/120° in senso orario

Inclinazione (verticale): 7° verso il basso

45°/60°/75°/90° verso l'alto

Utilizzando il lampo riflesso la luce sul soggetto risulta più morbida e le ombre sono più soffuse. Inoltre la caduta di luce, determinata da cause fisiche, dal primo piano verso lo sfondo viene ridotta.

Per evitare dominanti di colore nelle fotografie, la superficie riflettente (p.es. soffitto o parete) dovrebbe avere un colore neutrale o, meglio, dovrebbe esser bianca. Per rischiarare frontalmente è possibile attivare in aggiunta la parabola ausiliaria (si veda „Parabola ausiliaria per lampo riflesso“, pag. 158).

Per evitare che la luce diretta della parabola cada sul soggetto, l'angolo di inclinazione dovrebbe essere pari ad almeno 60°.

Nei primi piani e nella macrofotografia possono verificarsi zone d'ombra sul bordo inferiore dell'immagine a causa di un errore parallattico tra flash e obiettivo. Per compensare tale errore, la testa zoom può essere inclinata verso il basso di 7°.

Se la testa zoom è inclinata verso il basso, appare sul monitor l'indicazione "TILT".

Se la testa zoom è spostata o inclinata, l'indicazione del campo di utilizzo non viene visualizzata, a meno che la testa non sia inclinata nella settima posizione verso il basso.

Avvertenze per primi piani:

- Per i primi piani bisogna mantenere determinate distanze minime di illuminazione per evitare sovraesposizioni. La distanza minima di illuminazione è pari al 10% circa del campo d'utilizzo indicato sul monitor.

- Verificate che nei primi piani il flash non venga oscurato dall'obiettivo, in particolare nel caso di modelli con una maggiore distanza focale, come nel caso dei teleobiettivi e degli obiettivi telezoom.

Regolazione dello zoom motorizzato

Le posizioni zoom disponibili sono 24, 28, 35, 50, 75, 90 e 105 (distanza focale in mm*).

* Il valore della distanza focale indicato si riferisce al formato piccolo (24x 36 mm). Per via del campo effettivamente inferiore, su fotocamere con formato più piccolo potrebbe essere possibile effettuare fotografie con impostazioni di lunghezza focale inferiori per la parabola principale rispetto a quelle indicate sul monitor. Esempio: Con una LEICAM 8/M8.2 e un obiettivo da 21mm, si ottiene un'illuminazione perfetta anche con la posizione della parabola a 24mm.

Regolazione automatica

Se l'obiettivo utilizzato dispone di identificativi adeguati e se tali informazioni vengono trasmesse dalla fotocamera al LEICA SF58 (si vedano le relative istruzioni), la posizione della parabola principale si adatta automaticamente alla focale dell'obiettivo. Il flash si imposta sempre alla regolazione automatica dopo ogni accensione e dopo aver alimentato la fotocamera con corrente elettrica premendo il pulsante di scatto.

Lo stesso vale nel caso dei modelli LEICAM8/M8. 2 con il relativo formato immagine di dimensioni ridotte rispetto al formato piccolo. Tale condizione viene tenuta in considerazione per la regolazione automatica. Esempio: Con un obiettivo da 21 mm, la parabola principale viene portata in posizione „28“. Il monitor del flash mostra l'indicazione „AZoom“ e la posizione della parabola.

Regolazione manuale

A prescindere che abbia luogo o meno una trasmissione di dati digitale fra fotocamera e flash (p.es. con obiettivi senza identificativo), la parabola principale può essere regolata anche manualmente.

Il monitor del flash mostra l'indicazione „MZoom“ e la posizione impostata per la parabola.

Impostazione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Parametri per l'esposizione Set onare la voce di menu "Zoom" e

2. quindi il valore desiderato. L'impostazione è immediatamente attiva.

Illuminazione più morbida

In modalità „SOFT ➔ la distanza focale della parabola principale viene ridotta di un livello rispetto alla focale dell'obiettivo. L'illuminazione di maggiore superficie che ne deriva permette di avere un'ulteriore luce diffusa (riflessioni) in ambienti chiusi e di conseguenza una luce flash più morbida.

Esempio:

La focale dell'obiettivo è di 50mm. In modalità „SOFT il flash regola la parabola principale a 35mm.

Il monitor del flash continua a indicare 50mm.

Impostazione della funzione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Regolazioni di base Menuzionare la voce di menu "SOFT" e

2. quindi scegliere se attivare o disattivare la funzione rispettivamente con "SOFT ON" o "SOFT OFF".

In modalità „SOFT” attivata, il monitor mostra, oltre alla distanza focale (2.12), anche l'indicazione „ASoft“ oppure „MSoft“ (2.11, a seconda della modalità impostata).

Per motivi di sistema, la modalità „SOFT è disponibile su obiettivi con distanze focali nominali a partire da 28mm.

Diffusore grandangolare

II LEICA SF58 è dotato di un diffusore grandangolare integrato. Esso permette di illuminare distanze focali superiori a 18 mm.

In posizione di riposo, il diffusore (1.5a) è inserito al di sopra della testa della parabola principale (1.5). Se è necessario utilizzare il diffusore, estrarlo in avanti fino all'arresto e rilasciarlo. Il diffusore si ripiega quindi automaticamente verso il basso.

La parabola principale viene quindi portata automaticamente in posizione da 24 mm. Sul monitor vengono corretti di conseguenza i valori per lo zoom (a 18 [mm], 2.12)e per la distanza (2.5).

Se non occorre utilizzare il diffusore, sollevarlo di 90° e spingerlo completamente all'interno.

Avvertenza:

Dopo aver reinserito il diffusore, la parabola principale viene regolata sulla focale corretta dell'obiettivo (ovvero quella dell'obiettivo utilizzato o della distanza focale impostata sull'obiettivo) solo se la trasmissione dei dati tra fotocamera e flash avviene nuovamente azionando il pulsante di scatto della fotocamera. Di conseguenza, solo ora viene visualizzata sul monitor del flash la corretta distanza focale.

Pannello riflettente per lampo riflesso

Il LEICA SF58 è dotato di un pannello riflettente integrato. Esso permette di generare picchi di luce negli occhi delle persone per gli scatti con lampo riflesso.

In posizione di riposo, il pannello riflettente (1.5b) è inserito al di sopra della testa della parabola principale (1.5). Se è necessario utilizzarlo,

1. inclinare la testa della parabola di 90° verso l'alto,
2. estrarre il pannello riflettente insieme al diffusore grandangolare (1.5a) in avanti fino all'arresto,
3. tenere il pannello riflettente e
4. spingere nuovamente il diffusore nella testa.

Parabola ausiliaria per lampo riflesso

La parabola ausiliaria (1.7) serve a rischiarare frontalmente il soggetto principale in presenza di illuminazione indiretta, ossia se la parabola principale (1.5) è orientata lateralmente e/o inclinata verso l'alto. L'utilizzo della parabola ausiliaria è di norma opportuno solo in questi casi; pertanto essa non viene attivata per gli scatti in cui la funzione è attivata ma la parabola principale si trova in posizione di riposo.

Se la quantità di luce della parabola ausiliaria è eccessiva, è possibile ridurla.

Impostazione della funzione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Regolazioni di base Menuzionare la voce di menu "e

2. quindi scegliere se attivare o disattivare la funzione „OFF“ e

3. la potenza desiderata „1“ (piena potenza), „1/2” (mezza potenza) o „4“ (un quarto di potenza).

Se la parabola ausiliaria è attivata, il monitor mostra il simbolo

Avvertenza:

Anche se è attivata, la parabola ausiliaria non emette il flash se
- si utilizzano le modalità del flash Stroboscopico, TestLight e 📂-Slave,
- la parabola principale è inclinata verso il basso.

Indicazioni sul monitor

Indicatore di carica del flash

Quando il condensatore flash è carico, sul LEICASF58 si accende l'indicatore di carica del flash (1.16), per indicare che il flash è pronto. Ciò significa che è possibile utilizzare il flash per la fotografia successiva. L'indicazione della carica del flash viene trasmessa anche ai modelli di fotocamera LEICAR8/9, LEICAM8/8. 2, LEICAM7 e LEICAM6TTL per visualizzare il segnale corrispondente anche nei mirini.

Se la foto viene scattata prima che l'indicazione della carica del flash compaia nel mirino, il flash non si aziona e la foto potrebbe avere un'esposizione non corretta nel caso in cui la fotocamera sia già passata sul tempo sincro-flash.

Indicazione di corretta esposizione

L'accensione in rosso del tasto 1.15 funge da indicatore di corretta esposizione. Il tasto si accende solo se la fotografia è stata esposta correttamente in modalità TTL o automatica. **.

Se dopo lo scatto non compare l'indicatore di corretta esposizione, la fotografia scattata è stata sottoesposta. È quindi necessario impostare il numero di diaframma successivo superiore (ad es. il livello 11 anziché il livello 8) e/o ridurre la distanza dal soggetto o dalla superficie riflettente (ad esempio in caso di lampo riflesso) e ripetere lo scatto. Osservare pertanto sempre l'indicazione del campo di utilizzo sul monitor del flash.

Indicazione campo di utilizzo

Il monitor del LEICASF58 mostra il valore del massimo campo d'utilizzo del flash (in modalità TTL e automatica) oppure la distanza alla quale il flash illumina correttamente il soggetto (in modalità manuale). Il valore visualizzato si riferisce ad un grado di riflessione del 25% del soggetto. Ciò riguarda la maggior parte delle situazioni fotografiche. Scostamenti elevati del grado di riflessione, ad es. in presenza di soggetti molto o poco riflettenti, possono influenzare il campo di utilizzo del flash.

In modalità TTL e automatica, il soggetto deve trovarsi nel terzo centrale del valore indicato. Ciò consente al sistema automatico di esposizione di avere un sufficiente margine di compensazione. La distanza minima dal soggetto non dovrebbe essere inferiore al 10% del valore indicato per evitare una sovraesposizione! L'adattamento alle diverse situazioni fotografiche è possibile ad es. variando l'apertura del diaframma.

In modalità flash manuale M l'adattamento alle rispettive situazioni fotografiche può avvenire ad esempio modificando l'apertura del diaframma sull'obiettivo e/o scegliendo fra la piena potenza di illuminazione e una potenza parziale „P“.

Il campo d'utilizzo/la distanza possono essere in metri o in piedi (si veda „Conversione m - ft“, pag. 172). A parabola principale orientata e/o inclinata e in modalità Slave non vengono indicati né il campo di utilizzo né la distanza.

A parabola principale inclinata verso il basso di 7°, è presente l'indicazione del campo di utilizzo / della distanza.

Regolazione automatica dell'indicazione campo di utilizzo

Le fotocamere trasmettono al flash i parametri flash (p.es. per la sensibilità alla luce ISO, la focale dell'obiettivo, il diaframma e la correzione dell'esposizione per la luce ambiente). Il flash adegua in tal modo automaticamente le proprie impostazioni. Partendo dai parametri flash e dal numero guida viene calcolato il campo d'utilizzo massimo, indicato sul monitor.

Tra fotocamera e flash deve avvenire inoltre uno scambio dati, ad es. toccando leggermente il pulsante di scatto della fotocamera.

Sincronizzazione del lampo

Sincronizzazione automatica del lampo

A seconda del tipo di fotocamera e della modalità di esposizione impostata sulla stessa, una volta che il flash è pronto a funzionare, il tempo di posa passa al tempo sincro-flash, (si vedano le istruzioni della fotocamera).

Tempi di posa più brevi del tempo sincro-flash non possono essere impostati (eccetto nella modalità del flash TTL-HSS e M-HSS, si veda „Sincronizzazione ad alta velocità HSS“, pag. 171) oppure passano al tempo sincro-flash. Al contrario è possibile utilizzare tempi di posa più lunghi del tempo sincro-flash a seconda della modalità di esposizione selezionata sulla fotocamera.

Avvertenze:

- La LEICA R9 funziona in programma automatico con tempi di posa variabili. Essi vengono gestiti automaticamente dalla fotocamera a seconda della luce ambiente e della focale dell'obiettivo utilizzata (si vedano le istruzioni della fotocamera).

- Se si desidera essere certi di sfruttare la piena potenza del LEICASF58, non selezionare tempi di posa inferiori a 1/125 s.

- Le fotocamere e gli obiettivi con otturatore centrale non dispongono di tempo di sincronizzazione in quanto essi permettono di utilizzare qualunque tempo di posa anche con il flash. Ne segue che con tali apparecchi non si verifica alcuna regolazione automatica del tempo di posa.

Sincronizzazione normale

Nella sincronizzazione normale il LEICASF58 viene fatto scattare all'inizio del tempo di esposizione, ossia immediatamente dopo l'apertura dell'otturatore. Questa sincronizzazione è una modalità standard e viene eseguita da tutte le fotocamere. È adatta alla maggior parte delle fotografie scattate con flash.

La fotocamera passa al tempo sincro-flash in funzione della modalità di esposizione impostata sulla stessa.

Sul flash non vi è alcuna impostazione o visualizzazione indicante tale modalità di funzionamento.

Nota:

Tenendo conto degli otturatori a tendina utilizzati nella maggioranza delle fotocamere, in particolare con obiettivo intercambiabile, e dotati di 2 tendine, questa sincronizzazione è detta di solito „sulla prima tendina“.

Nel caso degli otturatori centrali utilizzati nella maggior parte delle fotocamere compatte e con alcuni obiettivi intercambiabili, questa denominazione non è tuttavia pertinente. Pertanto nelle presenti istruzioni si parla in entrambi i casi di sincronizzazione dell'esposizione all'inizio dell'esposizione oppure alla fine; si veda il capitolo seguente.

Sincronizzazione a fine esposizione

Alcune fotocamere offrono la possibilità di sincronizzazione alla fine del tempo di esposizione (detta nella maggior parte dei casi „sulla seconda tendina“). Ciò è vantaggioso soprattutto in caso di esposizioni con lunghi tempi di posa (> 1/30s) e di soggetti in movimento con sorgente/i di luce propria o di soggetti con riflessi di luce, poiché le sorgenti di luce in movimento lasciano dietro di sé una scia luminosa, contrariamente a quanto avviene con la sincronizzazione a inizio esposizione, in cui la scia precede la fonte luminosa. In tal modo, con le sorgenti di luce in movimento, si ottiene un effetto di riproduzione „più naturale” della situazione fotografica.

La sincronizzazione a fine esposizione si imposta sulla fotocamera (si vedano le istruzioni della fotocamera). A seconda della modalità di esposizione impostata, la fotocamera imposta quindi dei tempi di posa più lunghi del tempo sincro-flash, in particolare per fotografare soggetti più scuri.

Avvertenza:

Con tempi di posa lunghi si consiglia di utilizzare un treppiede per evitare che la foto venga mossa.

Regolazione automatica/manuale dei parametri per le foto con il flash

Le impostazioni riportate nel Menu Parametri Set determinanti per la gestione dell'esposizione del flash. A seconda della modalità del flash impostata (si veda pag.164) questo menu contiene diversi parametri fra i 7 complessivamente disponibili:

		-HSS A	-HSS
	Sensibilità alla luce1	ISO	ISO	ISO
2	Diaframma	F	F	F
3	Distanza focale/posizione della parabola	A/M/Zoom	A/M/Zoom	A/M/Zoom
4	Correzione manuale d'esposizione flash	EV	-	-
5	Potenza ridotta manuale	-	P	P
6	Numero flash stroboscopici	-	-	N
7	Frequenza flash stroboscopici	-	-	f

Per i dettagli sui parametri del flash 4-7 consultare i corrispondenti capitoli a pag. 167 (4), 170 (5), 169 (6) e 169 (7).

A seconda del tipo di fotocamera vengono spostati automaticamente i parametri del flash 1-3 sul flash oppure occorre inserirli manualmente nel flash stesso:

	ISO(Sensibilità)	Diaframma(gestito automaticamente dalla fotocamera o predefinito manualmente sull'obiettivo)	Distanze focale
LEICAR8/R9	Automatico	Automatico^1	Automatico^1,2
LEICAM8/M8. 2	Automatico	Manuale	Automatico^3
LEICAM7	Automatico	Manuale	Manuale
LEICAM6TTL	Automatico	Manuale	Manuale
LEICA MP	Manuel	Manuale	Manuale

1 Solo con obiettivi R dotati di memoria ROM e striscia di contatti.
2 A seconda della dotazione dell'obiettivo
3 Solo con obiettivi M dotati di codifica a 6 bit.

Trasmissione automatica

Per la trasmissione automatica di questi parametri del flash, il LEICASF58 deve essere applicato sulla fotocamera ed entrambi gli apparecchi devono essere accesi. Inoltre deve avvenire uno scambio di dati fra la fotocamera e il flash. A tal fine, premere brevemente il pulsante di scatto della fotocamera.

I valori della sensibilità alla luce (ISO) e del diaframma (F) in caso di trasmissione automatica possono essere modificati solo direttamente sulla fotocamera in questione o sull'obiettivo, ma non sul flash ^10 .

Impostazione manuale (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Parametri Set onare la voce di menu desiderata

2. quindi il valore desiderato.

Il monitor (1.11) visualizza le seguenti indicazioni

- I valori trasferiti automaticamente o inseriti manualmente per ISO e diaframma*.

- AZoom o MZoom (per l'impostazione automatica o manuale) e il relativo valore della distanza focale. Il campo d'utilizzo massimo (per le modalità TTL e A) e la distanza alla quale il soggetto è correttamente illuminato dalla luce del flash (nelle modalità M e Stroboscopico) a seconda dei parametri del flash impostati (2.16 / 2.17)

* Nella LEICAM8/M8.2 i valori del diaframma impostati sull'obiettivo non vengono trasferiti. Quindi i valori devono essere inseriti manualmente anche sul flash.

Modalità del flash

II LEICASF58 offre in tutto 6 modalità del flash:

TTL Modo flash TTL

HSS -HSS Modo flash TTL con sincronizzazione ad alta velocità HSS

A Modo flash Automatico

Modo flash manuale

M -HSS Modo flash manuale con sincronizzazione ad alta velocità HSS

-Slave Utilizzo a distanza come flash secondario con scatto senza cavo

Modo flash stroboscopico

A seconda della dotazione delle fotocamere non tutte le modalità sono disponibili:

	LL	TTL-HSS	A	M	M-HSS	M-Slave^1	JJJ
LEICAR8/R9	x	x^2	x	x	x^2		x
LEICAM8/M8. 2	x^2	-	x	x	-		x
LEICAM7	x	-	x	x	-		x
LEICA MP	-^2	-	x	x	-		x
LEICAM6TTL	x	-	x	x	-		x

Modo flash TTL

La modalità di funzionamento TTL permette di ottenere fotografie con il flash eccellenti con estrema facilità. In questa modalità la misurazione dell'esposizione flash viene effettuata da un sensore incorporato nella fotocamera, che misura la luce passante attraverso l'obiettivo (TTL = „Through The Lens“). Il vantaggio di questa modalità consiste nel fatto che per la regolazione della luce del flash vengono presi in considerazione automaticamente tutti i fattori che influiscono sul-l'esposizione (presenza di filtri, variazione di diaframma e di distanza focale con obiettivi zoom, l'uso di dispositivi di prolunga per fotografie macro, eccetera).

Modo flash TTL con pre-lampi di misurazione

Il modo flash TTL con pre-lampi di misurazione dei modelli LEICA M è un ulteriore sviluppo del modo flash TTL standard delle fotocamere analogiche. Al momento dello scatto vengono emessi dal flash uno o più pre-lampi di misurazione quasi impercettibili, prima della vera e propria esposizione. La luce riflessa dei pre-lampi di misurazione viene valutata dalla fotocamera. In base alla suddetta valutazione la fotocamera adatta l'esposizione successiva in modo ottimale alla situazione fotografica.

Avvertenze

- A seconda del modello di fotocamera, i pre-lampi di misurazione vengono emessi con un anticipo così ridotto rispetto al flash principale da risultare praticamente indistinguibili da quest'ultimo.

- I pre-lampi di misurazione non contribuiscono all'esposizione della fotografia.

Lampi di schiarita TTL automatici

Nel modo flash TTL alcune fotocamere attivano automaticamente un controllo flash TTL di schiarita: sui modelli LEICAR8/9 in programma automatico P, sui modelli LEICAM8/M8.2 sia con la temporizzazione automatica A e lo scatto automatico S sia con impostazione manuale dell'esposizione. A seconda delle condizioni di luminosità prevalenti, il sistema di misurazione della fotocamera provvede a combinare in maniera opportuna il tempo di posa, il diaframma di lavoro e la potenza del flash (vedere le istruzioni della fotocamera).

Grazie al controllo flash TTL di schiarita è possibile eliminare le fastidiose ombre e in caso di fotografia in controluce è possibile ottenere un'esposizione equilibrata fra soggetto e sfondo.

Avvertenze:

• Assicurarsi che eventuali sorgenti di controluce non illuminino direttamente l'obiettivo, per evitare esposizioni errate.
• Non vi sono impostazioni né indicazioni sul flash che segnalino il controllo flash TTL di schiarita in questo caso.

Impostazione della funzione sul flash (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Richiamare il menu Modalità Mode
2. selezionare TTL elenco.

Impostazioni sulla fotocamera

• Il modo flash TTL è supportato da tutte le modalità di esposizione: programma „P“, automatismo di temporizzazione „A“, automatismo del dia-framma „S“ e manuale „M“.
• Il tempo di sincronizzazione (tempo di posa per l'utilizzo con flash) viene impostato automaticamente a seconda della modalità di esposizione e del tipo di fotocamera oppure può essere necessario impostarlo manualmente; si vedano a riguardo le istruzioni della fotocamera in questione (si veda anche „Sincronizzazione del lampo“, pag. 160).
• I parametri flash per ISO, diaframma e distanza focale dell'obiettivo o posizione della parabola vengono impostati automaticamente a seconda del tipo di fotocamera o può essere necessario inserirli manualmente sul flash (si veda „Regolazione automatica/manuale dei parametri per le foto con il flash“, pag. 162).

Indicazioni sul monitor della flash /nel mirino della fotocamera (si veda anche „Indicazioni sul monitor“, pag. 154)

• L'indicazione del campo di utilizzo sul monitor (2.5) del flash dipende dai parametri del flash trasmessi dalla fotocamera o inseriti manualmente sul flash (si veda „Regolazione automatica/manuale dei parametri per le foto con il flash“, pag. 162).
• La disponibilità del flash e lo stato di una fotografia scattata con il flash sono indicati nel mirino di tutte le fotocamere Leica elencate ad eccezione della LEICA MP.
• L'indicazione di corretta esposizione (1.15) compare per circa 3 secondi in caso di corretta esposizione della fotografia. (Nell' LEICAM8/M8. 2 l'indicazione non è presente).

Modo flash automatico

Nel modo flash automatico A il fotosensore (1.2) della LEICA SF58 misura la luce riflessa dal soggetto. Il fotosensore ha un angolo di misurazione di circa 25° e misura solo durante la propria emissione di luce. Se la quantità di luce è sufficiente, l'automatismo di esposizione del flash spegne il flash. Il fotosensore deve essere rivolto verso il soggetto.

Sul monitor è indicato il campo d'utilizzo massimo. La distanza minima per lo scatto è pari al 10% circa del campo d'utilizzo massimo. Il soggetto deve trovarsi approssimativamente nel terzo centrale del campo d'utilizzo indicato affinché l'automatismo di esposizione abbia un margine di compensazione sufficiente.

Impostazione della funzione sul flash ( si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Richiamare il menu Modalità Mode
2. selezionare A l'elenco.

Impostazioni sulla fotocamera

• Il modo flash automatico richiede l'impostazione manuale di un diaframma sull'obiettivo e pertanto può essere utilizzato solo nelle modalità di esposizione con automatismo di temporizzazione A manuale. M
• Il tempo di sincronizzazione (tempo di posa per l'utilizzo con flash) viene impostato automaticamente a seconda della modalità di esposizione e del tipo di fotocamera oppure può essere necessario impostarlo manualmente; si vedano a riguardo le istruzioni della fotocamera in questione (si veda anche „Sincronizzazione del lampo“, pag. 160).
• I parametri flash per ISO e distanza focale dell'obiettivo o posizione della parabola vengono impostati automaticamente a seconda del tipo di fotocamera o può essere necessario inserirli manualmente sul flash (si veda „Regolazione automatica/manuale dei parametri per le foto con il flash“, pag. 162).

Indicazioni sul monitor della flash / nel mirino della fotocamera (si veda anche „Indicazioni sul monitor“, pag. 153)

• L'indicazione del campo di utilizzo sul monitor (2.5) del flash dipende dai parametri del flash trasmessi dalla fotocamera o inseriti/impostati manualmente sul flash/sull'obiettivo (si veda „Regolazione automatica/manuale dei parametri per le foto con il flash“, pag. 162).
• La disponibilità del flash è indicata nel mirino di tutte le fotocamere Leica elencate ad eccezione della LEICA MP.
• L'indicazione di corretta esposizione (1.15) compare per circa 3 secondi in caso di corretta esposizione della fotografia.

Correzioni dell'esposizione del flash

In caso di forti differenze di luminosità e/o sensibili differenze di distanza fra le parti del soggetto nel campo visivo (in particolare fra soggetto principale e sfondo) può essere opportuna una correzione manuale dell'esposizione del flash per assicurare la corretta esposizione del soggetto principale. Spiegazione:

Il controllo TTL delle fotocamere (eccetto per la LEICA MP) e l'automatismo di esposizione dei flash è regolato su un fattore di riflessione del 25% (fattore di riflessione medio per soggetti fotografati con il flash). Uno sfondo scuro che assorbe troppa luce o uno sfondo chiaro che invece che ne riflette troppa (ad esempio, fotografie in controluce), possono provocare rispettivamente una sovraesposizione o una sottoesposizione del soggetto.

Per compensare questo effetto, è possibile adattare manualmente l'esposizione flash con un valore di correzione. Sul LEICA SF58, in modo flash TTL e automatico è possibile impostare dei valori di correzione manuale per l'esposizione flash da -3 EV (valori di diaframma) a +3 EV (valori di diaframma) con gradi di regolazione da un terzo ciascuno.

Il valore di correzione dipende dal contrasto fra il soggetto e lo sfondo dell'immagine:

Soggetto scuro su sfondo chiaro:

valore di correzione positivo

Soggetto chiaro su sfondo scuro:

valore di correzione negativo

Impostazione della funzione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Parametri per l'esposizione Set onare la voce di menu „EV“ (EV= Exposure Value; valore di diaframma) e

2. quindi il valore desiderato.

Avvertenza:

Impostando una correzione dell'esposizione del flash è possibile che cambi l'indicazione del campo di utilizzo (2.5) sul monitor del flash (l'illuminazione più forte derivante da una correzione in positivo può essere fornita solo entro una distanza più ridotta; viceversa, l'illuminazione più ridotta mediante una correzione in negativo può essere fornita anche a una distanza maggiore).

Modo flash manuale

In modo flash manuale, il LEICA SF58 emette l'energia massima senza regolazione oppure la quantità di energia ridotta impostata sotto forma di potenza ridotta (si veda pag. 170). Pertanto le esposizioni flash manuali possono risultare corrette sempre e solo a una data distanza dal soggetto principale. La regolazione automatica dell'esposizione deve pertanto essere eseguita per ogni scatto mediante la scelta del diaframma e/o la modifica della distanza dal soggetto e/o l'impostazione di un'adeguata potenza ridotta manuale (si veda al riguardo pag. 170).

Impostazione della funzione sul flash ( si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Richiamare il menu Modalità Mode
2. selezionare M l'elenco.

Impostazioni sulla fotocamera

• Il modo flash manuale richiede l'impostazione manuale di un diaframma sull'obiettivo e pertanto può essere utilizzato solo nelle modalità di esposizione con automatismo di temporizzazione A. manuale . M
• Il tempo di sincronizzazione (tempo di posa per l'utilizzo con flash) viene impostato automaticamente a seconda della modalità di esposizione e del tipo di fotocamera oppure può essere necessario impostarlo manualmente; si vedano a riguardo le istruzioni della fotocamera in questione (si veda anche „Sincronizzazione del lampo“, pag. 160).
• I parametri flash per ISO e distanza focale dell'obiettivo o posizione della parabola vengono impostati automaticamente a seconda del tipo di fotocamera o può essere necessario inserirli manualmente sul flash (si veda „Regolazione automatica/manuale dei parametri per le foto con il flash“, pag. 162).

Indicazioni sul monitor della flash / nel mirino della fotocamera (si veda anche „Indicazioni sul monitor“, pag. 153)

• L'indicazione della distanza sul monitor (2.5) del flash dipende dai parametri del flash trasmessi dalla fotocamera o inseriti/impostati manualmente sul flash/sull'obiettivo (si veda „Regolazione automatica/manuale dei parametri per le foto con il flash“, pag. 162).
• La disponibilità del flash è indicata nel mirino di tutte le fotocamere Leica elencate ad eccezione della LEICA MP.

Modo flash stroboscopico

Nel modo Stroboscopico vengono emessi più lampi in rapida successione mentre l'otturatore della fotocamera è aperto. In questo modo compaiono più volte sull'immagine le parti del soggetto che si muovono durante lo scatto e che vengono essenzialmente illuminate dalla luce del flash. Ciò risulta particolarmente interessante per creare particolari effetti e per lo studio dei movimenti.

Avvertenza:

Per migliorare l'efficacia della riproduzione si consiglia di fotografare il soggetto principale su uno sfondo il più scuro possibile (non illuminato dalla luce del flash).

Poiché la potenza complessiva disponibile per una fotografia scattata in modalità stroboscopica deve essere suddivisa fra più lampi, questa funzione è realizzabile solo con una potenza ridotta massima di 1/4 o meno. Ne segue che le distanze possibili dal soggetto principale sono ridotte. Per questo motivo, e poiché la potenza dei singoli flash non può essere e non viene ulteriormente ridotta, la determinazione dell'esposizione avviene in questo caso come in modalità manuale (si veda pag. 168).

La potenza dei singoli flash stessi viene stabilita mediante le due possibili impostazioni: "numero di lampi" e "frequenza dei lampi". È possibile scegliere sia la frequenza dei flash (lampi al secondo) sia il numero dei flash.

Impostazione della funzione sul flash ( si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Richiamare il menu Modalità Mode

2. selezionare elenco.

Numero e frequenza dei flash stroboscopici

Numero dei flash (N) e frequenza dei flash (F) possono essere impostati rispettivamente da 2 a 50 e da 1 a 50 a intervalli di uno. La potenza ridotta manuale massima possibile viene adattata automaticamente. Essa dipende dai valori ISO e del diaframma. Per ottenere brevi tempi di illuminazione del flash è possibile impostare manualmente la potenza ridotta al valore minimo di 1/256 (si veda, pag. 170).

Sul monitor viene indicata la distanza valida per i parametri impostati. Se si desidera fotografare comunque il soggetto principale da una distanza diversa (ad esempio per motivi creativi o perché richiesto dall'estensione del movimento), il valore di distanza indicato può essere adeguato cambiando il valore del diaframma o la potenza ridotta.

Impostazione della frequenza e del numero dei flash (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Parametri per l'esposizione Set onare la voce di menu N o f, quindi

2. i relativi valori desiderati.

Avvertenza:

La parabola ausiliaria non è disponibile nel modo flash stroboscopico.

Anche se attivata, la parabola ausiliaria non emette il flash in modo flash stroboscopico.

In questo caso, il monitor non mostra il simbolo della parabola ausiliaria.

Impostazioni sulla fotocamera

• Il modo flash stroboscopico richiede l'impostazione manuale di un diaframma sull'obiettivo e pertanto può essere utilizzato solo nelle modalità di esposizione con automatismo di temporizzazione A manuale. M
• Il tempo di sincronizzazione (tempo di posa per l'utilizzo con flash) viene impostato automaticamente a seconda della modalità di esposizione e del tipo di fotocamera oppure può essere necessario impostarlo manualmente; si vedano a riguardo le istruzioni della fotocamera in questione (si veda anche „Sincronizzazione del lampo“, pag.160).
• I parametri flash per ISO e distanza focale dell'obiettivo o posizione della parabola vengono impostati automaticamente a seconda del tipo di fotocamera o può essere necessario inserirli manualmente sul flash (si veda „Regolazione automatica/manuale dei parametri per le foto con il flash“, pag. 162).

Indicazioni sul monitor della flash / nel mirino della fotocamera (si veda anche „Indicazioni sul monitor“, pag. 153)

• L'indicazione della distanza sul monitor (2.5) del flash dipende dai parametri del flash trasmessi dalla fotocamera o inseriti/impostati manualmente sul flash/sull'obiettivo (si veda „Regolazione automatica/manuale dei parametri per le foto con il flash“, pag. 162).
• La disponibilità del flash è indicata nel mirino di tutte le fotocamere Leica elencate ad eccezione della LEICA MP.

Potenza ridotta manuale

Nel modo flash manuale e nel modo flash stroboscopico è possibile adeguare la potenza di illuminazione del LEICASF58 alla situazione fotografica impostando manualmente una potenza ridotta (P). L'intervallo di regolazione si estende da P 1/1 (piena potenza) a P 1/256 nel modo flash M intervalli di un terzo.

Impostazione della funzione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Parametri per l'esposizione Set onare la voce di menu „P“ e
2. quindi il valore desiderato.

Informazioni sulla potenza ridotta per il modo stroboscopico:

• La potenza ridotta massima impostabile si adatta ai parametri del flash impostati.
• La riduzione della potenza ridotta manuale è possibile solo a intervalli interi.
• Se si resettano il numero dei flash (N) e la frequenza dei flash (f), la potenza ridotta non viene resettata.

Sincronizzazione ad alta velocità HSS

Alcune fotocamere supportano la sincronizzazione ad alta velocità HSS (vedere le istruzioni della fotocamera). Questa funzione permette di utilizzare i flash con tempi di posa più rapidi di quelli di sincronizzazione.

Questa modalità è particolarmente interessante ad es. per i primi piani con luce ambiente molto chiara, quando la profondità di campo deve essere limitata con aperture del diaframma relativamente grandi (ad es. F 2,0)! II LEICA SF58 supporta la sincronizzazione ad alta velocità HSS nei modi di funzionamento

LL-HSS e M6S

Tuttavia, per cause di natura fisica, con la sincronizzazione ad alta velocità HSS il numero guida e quindi anche il campo di utilizzo del flash possono essere considerevolmente limitati. Tale situazione dipende anche dal tempo di posa utilizzato: minore è il tempo di posa, minore sarà il numero guida. Osservare pertanto l'indicazione del campo di utilizzo sul monitor del flash.

La sincronizzazione ad alta velocità HSS viene effettuata automaticamente, quando sulla fotocamera viene impostato manualmente o automaticamente un tempo di posa inferiore al tempo sincro-flash.

Impostazione della funzione sul flash (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154 e „Modalità del flash“, pag. 164)

1. Richiamare il menu Modalità Mode

2. selezionare SSL-HSS o MW-HSS dall'elenco.

Impostazioni sulla fotocamera

Vedere le istruzioni della fotocamera

Indicazioni sul monitor della flash / nel mirino della fotocamera

(si veda anche „Indicazioni sul monitor“, pag. 153)

- L'indicazione della distanza sul monitor (2.5) del flash dipende dai parametri del flash trasmessi dalla fotocamera o inseriti/impostati manualmente sul flash/sull'obiettivo (si veda „Regolazione automatica/manuale dei parametri per le foto con il flash“, pag. 162).

- La disponibilità del flash è indicata nel mirino di tutte le fotocamere Leica elencate ad eccezione della LEICA MP.

Regolazioni di base

A seconda della modalità flash impostata sono disponibili diverse funzioni speciali.

Conversione m - ft

L'indicazione del campo di utilizzo e della distanza sul monitor del LEICA SF58 può essere espressa in metri „m“ o in piedi „ft“.

Impostazione della funzione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Regolazioni di base Menuzionare la voce di menu „m/ft“ e
2. quindi l'unità di misura desiderata.

Segnale acustico

Con il segnale acustico l'utente può richiedere la segnalazione acustica di alcune funzioni dell'apparecchio flash. In questo modo il fotografo può concentrarsi interamente sul soggetto e sulla ripresa senza badare ad altre indicazioni di stato visive.

Il segnale acustico segnala acusticamente che il flash è pronto, che l'esposizione del flash è corretta o che si è verificato un errore.

Segnale acustico dopo l'accensione del flash

Un breve segnale acustico ininterrotto (circa 2 secondi) dopo l'accensione indica che il flash è pronto all'uso.

Segnali acustici dopo lo scatto

• Un breve segnale acustico ininterrotto (circa 2 s) immediatamente dopo lo scatto indica che l'esposizione della fotografia era corretta e che il flash è ancora carico. Se non viene emesso un segnale acustico immediatamente dopo lo scatto, significa che la fotografia era sottoesposta.
• Un segnale acustico intermittente (— — —) immediatamente dopo lo scatto indica che l'esposizione della fotografia scattata con il flash era corretta. Tuttavia, il flash sarà nuovamente carico solo dopo il successivo segnale acustico continuo (circa 2 secondi).

Avvertenze:

• La segnalazione acustica come indicazione del nuovo stato di carica pronto dopo uno scatto, avviene solo se prima è stata emessa l'intera potenza, quindi principalmente in modalità Missibile eccezione: bassa emissione di potenza se è impostata la potenza ridotta), con Auttu-solo se l'emissione massima di potenza non era sufficiente per una corretta esposizione.
• Nel caso dei modelli LEICAM8/M8. 2 viene dato un segnale acustico in modalità TTL solo dopo l'emissione dell'intera potenza del flash. Ciò però solo come indicatore del flash pronto e non come segnale di controllo dell'esposizione.

Impostazione della funzione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Regolazioni di base Menuzionare la voce di menu „Beep“ e
2. quindi l'impostazione desiderata.
   A segnale acustico attivato viene visualizzato il simbolo sul monitor.

Blocco tasti

La funzione di blocco tasti (KEYLOCK) permette di bloccare i tasti del LEICA SF58 per evitarne l'azionamento accidentale. Con il blocco tasti attivato il monitor mostra il simbolo supra i tasti 1.13, 1.14 e 1.15.

Impostazione della funzione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Regolazioni di base Menuzionare la voce di menu „KeyLock" e
2. quindi attivare la funzione con „KeyLock ? YES?“ o disattivarla con „KeyLock ? NO?“.

Rimozione del blocco tasti

Se si preme un tasto, il monitor mostra l'indicazione „UNLOCK? Press these keys". A conferma del blocco dei tasti, viene visualizzato il simbolo Per rimuovere il blocco tasti, tenere premuti i tasti 1.14 e 1.15 per circa 3 secondi. Non appena si disattiva il blocco tasti, il monitor torna a visualizzare le normali indicazioni.

Test Light

Questa funzione è costituita da una serie di più flash ad alta frequenza. Nel corso della serie di flash da 3 secondi si crea un'impressione di luce fissa. In tal modo è possibile valutare già prima dello scatto della foto la distribuzione della luce e la creazione delle ombre.

Impostazione della funzione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

1. Nel menu Regolazioni di base Menuzionare la voce di menu „TestLight“ e
2. quindi scegliere se attivare o disattivare la funzione rispettivamente con „TestLight ON“ o „TestLight OFF“.

Avvertenze:

• La funzione TestLight non è disponibile in modalità M -Slave senza cavo (si veda pag. 174).
• Se si utilizza la funzione TestLight, la parabola ausiliaria non è disponibile.

Utilizzo come flash secondario

Talvolta l'illuminazione desiderata può essere ottenuta solo utilizzando più sorgenti luminose. Oltre alla sorgente luminosa principale utilizzata principalmente per l'illuminazione frontale sono necessarie, ad esempio nei primi piani, sorgenti luminose aggiuntive per evitare che si creino ombre nette, per generare picchi di luce negli occhi, e così via.

Il LEICASF58 dispone a tal fine di una sensore-slave (1.6) che ne permette l'utilizzo non soltanto direttamente sulla fotocamera come sorgente luminosa per il flash principale, ma anche come flash secondario azionato senza cavo (ossia semplicemente attraverso il lampo del flash principale). Il piedistallo in dotazione permette un'installazione semplice e sicura dell'apparecchio utilizzato come flash secondario su qualunque base in piano.

Impostazione della funzione (si veda anche „Comandi a menu/impostazione delle funzioni“, pag. 154)

Nel menu Modalità Modezionare la voce di menu -Slav M

Il monitor del flash indica

- Mave per la modalità

- „MZoom“ e la distanza focale/posizione della testa zoom attualmente impostata

- l'attuale impostazione del livello di potenza ridotta

Le ultime due indicazioni si riferiscono alle uniche impostazioni ulteriori disponibili nel modo slave.

Avvertenze:

- Quando il flash è pronto, oltre all'indicatore di carica del flash (1.16) si illumina anche la luce di misurazione per autofocus (1.8).

- Con i modelli LEICAM8/M8. 2 il dispositivo utilizzato come flash principale dovrebbe essere impostato sulla modalità A ma Mon sulla modalità

TTL.

Motivo: dato che la sensore slave (1.6) del dispositivo utilizzato come flash secondario reagisce anche a deboli impulsi luminosi, già i prelampi TTL del dispositivo principale farebbero scattare i flash secondari, che quindi non sarebbero di nuovo pronti per il flash principale direttamente successivo.

Impostazione delle potenze ridotte e della distanza focale/posizione della parabola

1. Premendo due volte il tasto Set, selezionare il primo dei due punti "P1/x*" e

2. quindi il valore desiderato con i tasti - , (1.16). +

I livelli di potenza impostabili sono compresi fra 1/1 e 1/256, compresi i valori intermedi, a valori di diaframma di un terzo.

Sono indicati rispettivamente il livello di potenza ed eventualmente il valore intermedio come „-1/3“ o „-2/3“. Dopo l'impostazione, sul display resta visualizzato solo “-” per il valore intermedio "-1/3" e solo “--” per il valore intermedio "-2/3".

Avvertenza: a piena potenza („P1/1“) è possibile solo ridurre la potenza; in questo caso è quindi disponibile solo il tasto ■.

1. Premendo di nuovo il tasto „Set“, selezionare il secondo dei due punti „MZoom 50 ^** e

2. quindi, con i tasti -, (1.16), + tanza focale/posizione della parabola desiderate.

Entrambe le impostazioni sono immediatamente attive.

* Le indicazioni valgono da esempio

Accessori

Importante:

In caso di malfunzionamenti e danni del flash provocati dall'utilizzo di accessori di altri costruttori i diritti di garanzia decadono.

Diffusore (cod. art. 14 489)

Con questo diffusore si ottiene facilmente un'illuminazione morbida. Il colorito del viso delle persone viene riprodotto con maggior naturaleza. Inoltre la maggiore dispersione della luce illumina anche il campo di obiettivi da 16mm. I campi di utilizzo limite si riducono circa alla metà conformemente alla perdita di luce.

Cura e manutenzione

• Per eliminare la sporcizia e la polvere servirsi di un panno morbido e asciutto.
• Non utilizzare detergenti. Le parti in plastica potrebbero danneggiarsi.

Aggiornamento del firmware

È possibile aggiornare il firmware del flash mediante la presa USB (1.9) per adeguarlo alle caratteristiche tecniche delle fotocamere future (aggiornamento firmware).

Ulteriori informazioni sono disponibili sul sito Internet di Leica Camera AG: www.leica-camera.com

Reset

Il flash può essere riportato alle impostazioni di fabbrica iniziali. A tal fine, tenere premuto il tasto Moderca 3 secondi. Successivamente il monitor visualizza la scritta „RESET“. Dopo circa 3 secondi il display torna alle impostazioni di fabbrica iniziali. Il ripristino delle impostazioni di fabbrica non ha effetti sugli aggiornamenti del software del flash.

Mantenimento corretto del condensatore del flash

Il condensatore integrato nel flash subisce una modifica fisica se l'apparecchio non viene attivato per lungo tempo. Per questa ragione è necessario attivare l'apparecchio per circa 10min una volta ogni tre mesi. L'alimentazione energetica deve essere sufficiente a far accendere l'indicatore di carica al più tardi 1 minuto dopo l'attivazione del flash.

In caso di anomalie

Se il flash non dovesse funzionare correttamente, spegnere il flash per circa 10secondi agendo sull'interruttore principale (1.17).

Verificare che la base del flash sia correttamente inserita nella slitta della fotocamera e controllare le impostazioni della fotocamera.

Il flash dovrebbe riprendere a funzionare normalmente dopo l'accensione. In caso contrario rivolgersi al proprio rivenditore.

Di seguito sono riportati alcuni problemi che possono insorgere durante l'utilizzo del flash. In corrispondenza dei diversi punti sono riportate le possibili cause e i rimedi per tali problemi.

Sul monitor non compare alcuna indicazione del campo d'utilizzo.

- La parabola principale non si trova in posizione normale.

- Il flash è impostato in modalità con M ave.

Sul monitor appare l'indicazione „TILT“.

- La parabola principale è orientata verso il basso per primi piani o macrofotografie.

Il monitor mostra un avviso di batteria scarica

In caso di visualizzazione dell'avviso di batteria scarica rimane comunque energia sufficiente per emettere alcuni flash. Vedere anche „Sostituzione delle batterie/batterie ricaricabili“, pag. 151.

Esistono tuttavia alcune ricariche di batteria per le quali l'avviso compare relativamente presto, benché siano ancora a disposizione circa il 50% dei flash.

In modalità con W-Slave senza cavo non è disponibile l'avviso di batteria scarica per motivi di sistema.

La posizione della parabola non viene adattata automaticamente all'attuale posizione dello zoom dell'obiettivo.

- La fotocamera non trasmette alcun dato digitale al flash

- Non vi è stata alcuna trasmissione dati fra il flash e la fotocamera. Premere leggermente il pulsante di scatto della fotocamera!

La parabola ausiliaria non può essere attivata o non emette alcun flash

• Le modalità di funzionamento del flash stroboscopico, M -Slave e Test Light non sono supportate dalla parabola ausiliaria. In queste modalità la parabola ausiliaria non può essere attivata e/o la parabola ausiliaria non emette alcun flash.
• La parabola principale è in posizione normale oppure orientata verso il basso.

Non vi è alcun passaggio automatico al tempo sincro-flash

• La fotocamera funziona con sincronizzazione ad alta velocità HSS (impostazione della fotocamera). In questo caso non c'è alcun passaggio al tempo sincro.
• La fotocamera funziona con tempi di posa più lunghi del tempo sincro-flash. A seconda della modalità di esposizione della fotocamera, in questo caso non si passa al tempo sincro-flash (vedere le istruzioni per l'uso della fotocamera).

Le immagini sono oscurate nella parte inferiore.

A causa della parallasse fra obiettivo e flash la fotografia in primo piano non può essere illuminata completamente nella parte inferiore per via della distanza focale. Inclinare la parabola principale verso il basso oppure orientare il diffusore grandangolare di fronte alla parabola.

Le fotografie sono troppo scure.

• Il soggetto è al di fuori del campo d'utilizzo del flash. Attenzione: in caso di lampo riflesso, il campo d'utilizzo del flash si riduce.
• Il soggetto contiene parti dell'immagine molto chiare o riflettenti. Di conseguenza, il sistema di misurazione della fotocamera o del flash non funziona correttamente. Impostare una correzione manuale d'esposizione flash positiva, ad esempio +1EV.

Le fotografie sono troppo chiare.

Nei primi piani possono verificarsi sovraesposizioni (riprese troppo chiare) se il flash non raggiunge il tempo di accensione più breve. La distanza minima dal soggetto deve essere pari almeno al 10% del campo d'utilizzo indicato sul monitor.

I parametri del flash per la sensibilità alla luce ISO e il diaframma F non sono regolabili sul flash.

Deve avvenire uno scambio dati digitale fra il flash e la fotocamera. In questo modo i valori per ISO e diaframma F vengono impostati automaticamente sul flash. Una regolazione manuale di ISO e diaframma non è possibile.

Dati tecnici

Numero guida (con ISO 100/21°, piena potenza, in m/ft)

18 mm	24 mm	28 mm	35 mm	50 mm	75 mm	90 mm	105 mm
25 / 82	29 / 95	31 / 101	35 / 114	42 / 137	46 / 150	52 / 170	58 / 190

Regolazione automatica del diaframma (con ISO 100/21°) da F0,95 a F45 inclusi i valori intermedi

Potenza ridotta manuale P1/1 - P1/256 a intervalli di un terzo.

Tempo di accensione del flash da 1/125s (a piena potenza) fino a 1/33000s (a 1/256 della potenza)

Angolo di misura del fotosensore circa 25°

Temperatura del colore circa 5600K

Impostazioni di sensibilità da ISO 6 a 6400

Sincronizzazione Scarica IGBT a basso voltaggio

Numeri di flash (rispettivamente a piena potenza, circa) 180 con batterie ricaricabili NiMH 1600mAh/180 con batterie alcaline al manganese ad alte prestazioni

Intervallo di ricarica (rispettivamente a piena potenza, circa) 5 s con batterie ricaricabili NiMH / 5 s con batterie alcaline al manganese ad alte prestazioni

Illuminazione (riferita al formato piccolo 24x36mm) Parabola principale a partire da 24mm, parabola principale con diffusore grandangolare a partire da 18 mm, parabola ausiliaria a partire da 35mm, con il diffusore disponibile come accessorio fino a 16mm

Campi di orientamento della parabola e posizioni a scatto verticale 7°/45°/60°/75°/90°,

orizzontale in senso antiorario 30°/60°/90°/120°/150°/180°, orizzontale in senso orario 30°/60°/90°/120°

Peso (senza fonti energetiche) 355g

Dotazione Flash con diffusore grandangolare integrato, custodia, piedistallo, batterie alcaline, istruzioni per l'uso, Garanzia.

Leica Akademie

Oltre a una vasta gamma di prodotti di alta qualità per la ripresa, l'osservazione e la riproduzione, da molti anni Leica Akademie offre seminari e corsi di formazione orientati all'impiego pratico, durante i quali sia il principiante che l'esperto hanno l'opportunità di conoscere a fondo il mondo della fotografia, della proiezione e dell'ingrandimento.

I contenuti dei corsi, che vengono organizzati e tenuti da un team di esperti nello stabilimento di Solms e nella vicina Gut Altenberg in locali dotati delle attrezzature più moderne, spaziano dalla fotografia generica ai più interessanti settori specialistici, offrendo numerosi stimoli, informazioni e consigli ai fini di un'applicazione pratica.

Informazioni più dettagliate sul programma aggiornato dei seminari, compresi i viaggi organizzati per fotografi, possono essere richieste presso:

Leica Camera AG

Leica Akademie

Informazioni aggiornate su prodotti, novità, manifestazioni e su Leica sono reperibili sul nostro sito Internet all'indirizzo:

http://www.leica-camera.com

http://www.leica-italia.it/home.htm

Servizio informazioni Leica

Eventuali domande tecniche sul programma Leica possono essere rivolte per iscritto, telefono o per email al servizio informazioni Leica:

Leica Camera AG

Servizio assistenza clienti Leica

Per la manutenzione dei Vostri articoli Leica nonché in caso di danni, è a Vostra disposizione il Customer Service della Leica Camera AG o il centro riparazioni di una delle rappresentanze nazionali Leica (per indirizzi si veda il certificato di garanzia). Rivolgete Vi al Vostro rivenditore autorizzato Leica.

Leica Camera AG

Customer Service

Centro Assistenza Leica

Via Cesare Pavese 11/13

I-20090 Opera-Zerbo (MI)

Tel.: [phone]

Fax: [phone]

[e-mail]

Marchio depositato del gruppo Leica Camera

© = Marque déposée

^15 = Marchio registrato

Marca registrada del Grupo Leica Camera

^⑥ = Marca registrada

Ci riserviamo di diritto di modificare i nostre apparecchi

Menu Parametri per l'esposizione

Menu Regolazioni di base
