PC 604 (WH)HA - Cucina HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura elettrico
Marca	HOTPOINT-ARISTON
Modello	PC 604 (WH)HA
Alimentazione elettrica	220-230V / 380-400V, 50/60 Hz
Potenza massima assorbita	5600 W
Numero di fuochi	4 (piastre elettriche normali e rapide)
Tipo di comando	Manopole rotative con 6 posizioni di potenza
Spia di funzionamento	Sì, si accende quando la piastra è in funzione
Classe di installazione	Classe 3 (da incasso)
Protezione contro il surriscaldamento	Indice di tipo X
Distanza minima dai mobili	Almeno 600 mm per i mobili che sporgono dal piano
Distanza minima sotto cappa	Almeno 650 mm
Distanza minima sotto elemento superiore	Almeno 700 mm
Spessore del piano di lavoro	20 a 40 mm
Tipo di cavo di alimentazione	H05RR-F (sezione secondo tensione)
Pulizia	Spugna umida, non usare pulitori a vapore
Manutenzione delle piastre	Ingrassare con un po' d'olio quando sono tiepide
Sicurezza	Non lasciare oggetti sulle superfici, rischio di incendio
Ricambi	Contattare il servizio assistenza
Riparabilità	Non tentare di riparare da soli, rivolgersi a un tecnico
Conformità	Direttive CE 2006/95, 2004/108, 93/68, 2012/19

Domande frequenti - PC 604 (WH)HA HOTPOINT-ARISTON

Come installare il piano cottura PC 604 (WH)HA ?

L'installazione deve essere effettuata da un professionista. Rispettare le dimensioni di taglio (vedere schema), fissare il piano con tutti i ganci forniti e assicurare una ventilazione sufficiente. Non installare sopra un forno senza pannello isolante.

Quali tipi di pentole usare sulle piastre elettriche?

Usare pentole a fondo piatto con un diametro almeno uguale a quello della piastra per evitare dispersioni di calore e non danneggiare la piastra.

Come pulire le piastre elettriche?

Pulire le piastre con un panno umido e ingrassarle con un po' d'olio quando sono ancora tiepide. Non usare mai pulitori a vapore o prodotti abrasivi.

Cosa fare in caso di guasto del piano cottura?

Non tentare di riparare l'apparecchio da solo. Scollegare la spina e contattare il servizio di assistenza tecnica autorizzato.

Posso usare un pulitore a vapore per pulire il piano?

No, è severamente vietato usare pulitori a vapore o ad alta pressione. Usare una spugna umida e carta assorbente.

Come regolare la potenza delle piastre?

Ruotare la manopola corrispondente in senso orario o antiorario per scegliere tra 6 posizioni: da 0 (spento) a 6 (potenza massima). La posizione 1 è per cottura dolce, 6 per rosolare.

Quali sono le precauzioni di sicurezza essenziali?

Non toccare le superfici calde, non lasciare mai oggetti sulle piastre, non usare timer esterno e sorvegliare i bambini sotto gli 8 anni.

Come collegare elettricamente il piano cottura?

Il collegamento deve essere effettuato da un professionista. Usare un cavo adatto alla tensione (230V o 400V) e installare un interruttore omnipolare con almeno 3 mm di apertura. Il filo di terra non deve essere interrotto.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Seguire le normative locali per la raccolta differenziata dei RAEE (rifiuti di apparecchiature elettriche ed elettroniche).

I bambini possono usare il piano cottura?

I bambini sotto gli 8 anni non devono avvicinarsi senza sorveglianza. Le persone con capacità ridotte possono usarlo sotto sorveglianza e dopo aver ricevuto le istruzioni di sicurezza.

MANUALE UTENTE PC 604 (WH)HA HOTPOINT-ARISTON

Istruzioni per l'uso

PIANO

Sommario

Istruzioni per l'uso,1

Avvertenze,3

Assistenza,8

Descrizione dell'apparecchio,10

Installazione,13

Avvio eutilizzo,14

Precauzioni e consigli,15

Manutenzione e cura,15

ES

Espanol

ATTENZIONE: Questo appearecchio e le sue parti accessibili divertano molto caldi durante l'uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati. Il presente appearecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure se sono stati astruiti circa l'uso dell'apparecchio in modo sicuro e se si rendonoconto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini alla sorvegianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii cui sono essere pericoloso e cui provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensi bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

L'apparecchio non è destinato a esseregresso in funzione per mezzo di un

temporizzatore esterno oppure di un
sistema di commande a distance separato.

GB

Warnings

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sull'apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contentuti della garanzia standard: con una modica cifra protegge il cliente da agli imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

• l'intervento entro 48 ore alla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;

• il trasporto dell'elettrodomestico non riparabile in loco.
  Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il site www.indesit.com.

GB

Assistance

Communicating:

Descrizione dell'apparecchio

Vista d'insieme

1 PIASTRA ELETTRICA
2 Spia FUNZIONAMENTO PIASTA ELETTRICA
3 Manopole di lavoro delle PIASTRE ELETTRICHE

PIASTRE ELETTRICHE possono essere di vari diametri e potenze diverse: "normali" o "rapide", quest' ultime si riconsocono dalle及其他 per la presenza di un bollo rosso al centro.
- Spia FUNZIONAMENTO PIASTA ELETTRICA si accende per qualsiasi posizione della manopola diversa da quella di spento
- Manopole di lavoro delle PIASTRA ELETTRICHE per la regolazione della fiamma o della potenza.

GB

I è importante conservare quello libretto per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avventimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a personne, animali o cose.

Incasso

I piani a gas eisti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a fianco di mobili la cui altezza non superiQLa che del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distance minima di 650 mm.

• Posizione are pensili adiacenti alla cappa ad un'altezza minima dal top di 420~mm (vedi figura).

Allorché il piano di cottura venga installato除去 un pensile, quest'ultimo dovra mantenere una distanza minima dal top para a 700 mm (vedi figura).

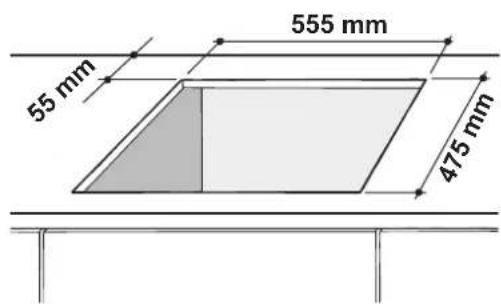

• Il vano del mobile dovra ave le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mm top
H=30mm

Avanti

Posizione gancio per Dietro top H=40mm

! Usare i ganci contentuti nella "confezione accessori"

Nel caso in cui il piano non sia installato su di un forn o incasso, è necessario insere un pannello di legno come isolamento. Esso dovra essere posizionato ad una distanza minima di 20~mm . della parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il fornò in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installmente sopra un forn da incasso sulla ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingresso e di uscita (vedi figure).

IT

Collegamento elettrico

I piani elettrici non sono dotati di cavo di alimentazione in quanto il cavo va dimensionato in base al tipo di collegamento elettrico utilizzato (vedi schema di connessione seguente). Per allacciare il cavo procedere come segue:

• Aprière la scatola morsettiera svitando la vite "V" ed après il coperchio (vedi figura).
• Allacciare i fili in accordo con il diagramma riportato in figura.
• Fissare il cavo nel fissacavo "F", richiudere e fissare il coperchio con la vite "V" (vedi figura).

380-400V 3N~ H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N\~ H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N~ H05RR-F 3x2.5 CEI-UNEL 35363

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicate nella targhetto caratteristiche.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza. Prima di effettuare l'allaccimento accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparentecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispectate.
! Nel caso di installatione sopra un forno da incasso l'allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sua per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	Tensione a 220-230V/380-400V 3N ~ 50/60 Hz Potenza massima assorbita 5600 W
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2012/19/CE e successive modificazioni.

Avvio e utilizzato

! Su ciascuna manopola è indicata la posizione della piastra elettrica correspondente.

Piastre elettriche

La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 positioni diverse:

Pos.	Piastra normale o rapida
0	Spento
1	Potenza minima
2 - 5	Potenze intermedie
6	Potenza massima

! Nel paragrafo "Consigli pratici per l'uso" sono riportate le corrispondenze fra le posizioni e l'uso per il quale le piastre sono consigliate.

Consigli pratici per l'uso delle piastre elettriche

Per evitare dispersioni di calore e danni alla piatra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piatra.

Pos.	Piastra normale o rapida
0	Spento.
1	Cottura di verdure, pesci.
2	Cottura di patate (a vapore) minestre, ceci, fagioli.
3	Proseguito di cottura di grande quantità di cibi, minestrioni.
4	Arrostire (medio).
5	Arrostire (forte).
6	Rosolare o raggiungere bollitura in molto tempo.

! Prima di utilizzato per la primaolta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti,enza pentola. Durante esta fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Le istruzioni sono valide solo per i paesi di destinazione i cui symboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde delorno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
  Assicurarsi sempre che le manopole siano nella posizione " " / " quando l'apparecchio non èutilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti versuso l'interno del piano cottura per evitare che vengano urtati accidentally.

Non lasciare accesa la piastra elettrica penza pentole.
Nonutilizzare pentole instabili o deformate.
- Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
- Evitare che i bambini giochino con l'apparecchio.
- L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione e cura

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrmediabilmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un po d'olio quando sono ancor tiepide.
• L'acciaio inox può rimonere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

GB

Installation
