MANUALE UTENTE 0221002 AXIS

Guida all'installazione

Nel presente documento vengono fornite le istruzioni per installare la AXIS 221/223M nella propria rete. Per tutti gli altri aspetti sull'utilizzo del prodotto, vedere il manuale dell'utente, disponibile sul CD incluso nella confezione oppure all'indirizzo www.axis.com/techsup

Procedura di installazione

1. Controllare il contenuto della confezione utilizzando l'elenco fornito di seguito.
2. Panoramica dell'hardware. Vedere pagina 58.
3. Collegamento dei cavi. Vedere pagina 59.
4. Impostare un indirizzo IP. Vedere pagina 60.
5. Impostare la password. Vedere pagina 63.

Importante

Il prodotto deve essere utilizzato in conformità alle leggi e alle disposizioni locali.

1 Contenuto della confezione

Articolo Modello/varianti/note
Videocamera di rete Videocamera	a di rete AXIS 221Videocamera di rete AXIS 223M
	Anello adattatore obiettivo CS (solo AXIS 223M)
Alimentatore PS-K per uso interno	Specifico per il paese
Connettore della morsettiera	Morsettiera a 10 pin per il collegamento di periferiche esterne al connettore I/OMorsettiera a 3 pin per il collegamento dell'alimentazione al connettore di alimentazione a 3 pin
CD CD del prodotto, inclusi gli strumenti di installazione e altro software nonchéla documentazione del prodotto
Documentazione cartacea	Guida all'installazione di AXIS 221/223M (questo documento)Certificato di garanzia Axis

Importante

Per utilizzarla in esterni, l'AXIS 221/223M deve essere installata in un alloggiamento di protezione. Per ulteriori informazioni sugli alloggiamenti di protezione e altri accessori, visitare il sito Web all'indirizzo www.axis.com.

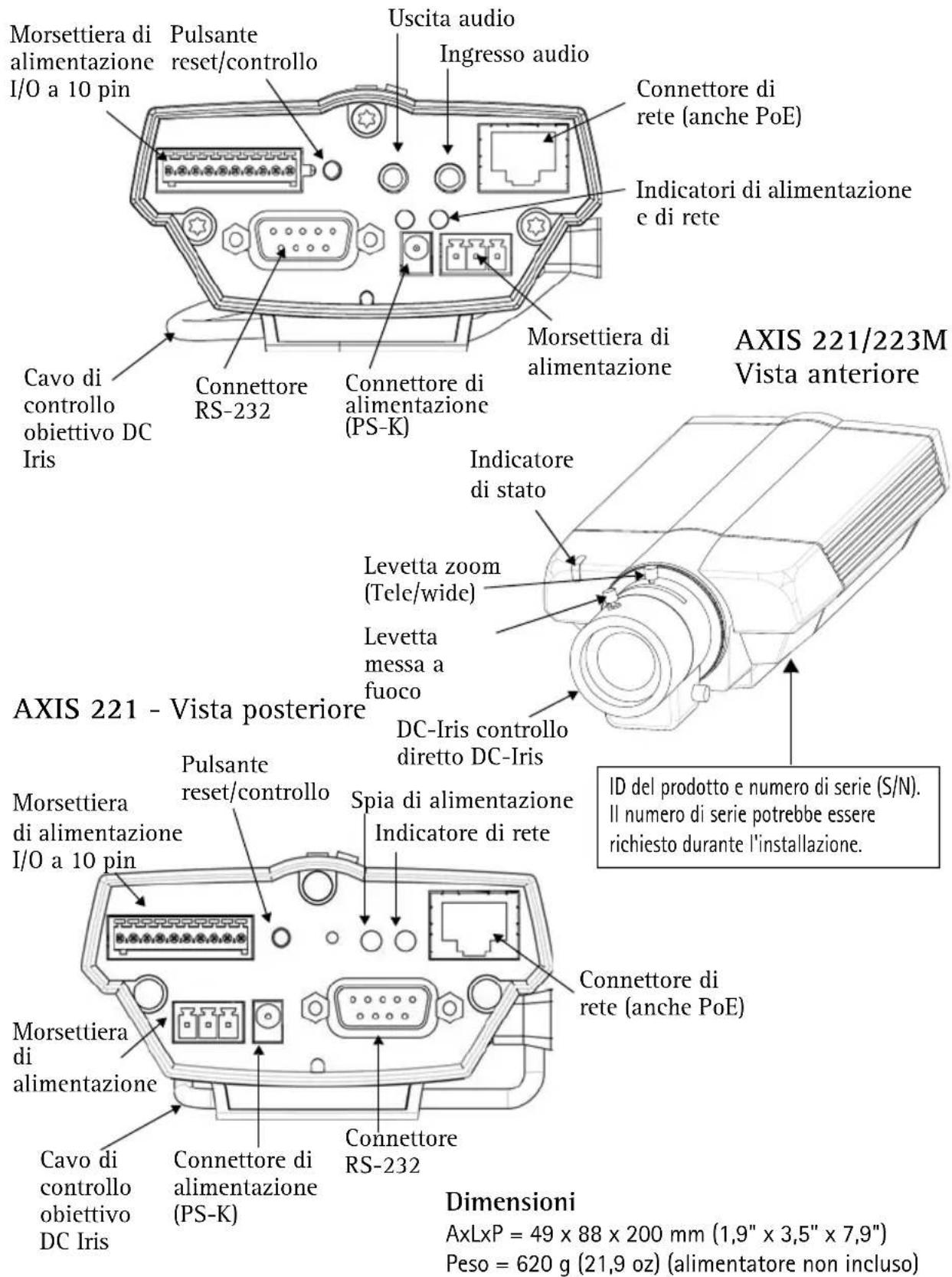

② Panoramica dell'hardware

AXIS 223M - Vista posteriore

Morsettiera di alimentazione I/O a 10 pin Pulsante reset/controllo Uscita audio Ingresso audio Connettore di rete (anche PoE) Indicatori di alimentazione e di rete Morsettiera di alimentazione AXIS 221/223M Vista anteriore Cavo di controllo obiettivo DC Iris Connettore RS-232 Connettore di alimentazione (PS-K) Indicatore di stato Levetta zoom (Tele/wide) Levetta messa a fuoco DC-Iris controllo diretto DC-Iris AXIS 221 - Vista posteriore Morsettiera di alimentazione I/O a 10 pin Pulsante reset/controllo Spia di alimentazione Indicatore di rete Morsettiera di alimentazione Cavo di controllo obiettivo DC Iris Connettore di alimentazione (PS-K) Connettore RS-232 Dimensioni AxLxP = 49 x 88 x 200 mm (1,9" x 3,5" x 7,9") Peso = 620 g (21,9 oz) (alimentatore non incluso)

3 Collegamento dei cavi

1. Collegare la videocamera alla rete mediante un cavo di rete schermato.
2. Connettere altre periferiche esterne in ingresso/uscita (facoltativo) come, ad esempio, sistemi di allarme. Per informazioni sui pin della morsettiera di alimentazione, vedere pagina 68.
3. Collegare un altoparlante attivo o un microfono esterno (facoltativo) (solo AXIS 223M).

4. Collegare l'alimentazione mediante uno dei metodi elencati di seguito:

5. PoE (Power over Ethernet). Se disponibile, è rilevato automaticamente al collegamento dei cavi (vedere quanto riportato di sopra).

6. Collegare l'alimentatore per uso interno al connettore di alimentazione* sulla videocamera.

7. Tramite la morsettiera di alimentazione a 3 pin sul pannello posteriore. Vedere l'illustrazione riportata di seguito.

8. Verificare che i LED indichino le condizioni di funzionamento corrette. Per ulteriori dettagli, consultare la tabella riportata di seguito. Notare che alcuni LED possono essere disabilitati o spenti.

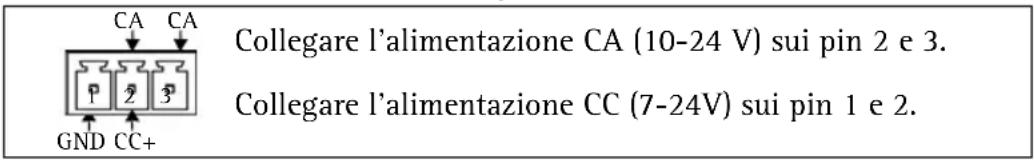

Morsettiera di alimentazione a 3 pin

Collegare l'alimentazione CA (10-24 V) sui pin 2 e 3. Collegare l'alimentazione CC (7-24V) sui pin 1 e 2.

Indicatori LED

LED Colore	Descrizione
Rete	Verde	Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
	Giallo Luce spenta	fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
	Spia Spenta	Nessuna connessione attiva.
Stato	Verde	Luce fissa: condizioni di normale utilizzo. Nota: è possibile configurare il LED di stato in modo che la spia rimanga spenta in condizioni di normale utilizzo oppure in modo da ottenere una luce intermittente quando si effettua l'accesso alla videocamera. Per ulteriori informazioni, consultare la Guida in linea. Andare su Setup > System Options > LED settings
	Giallo Luce	fissa: all'avvio ripristino delle impostazioni predefinite di fabbrica.
	Rosso Luce	lampeggiante lenta: aggiornamento non riuscito.
Alimentazione	Verde Normale utilizzo.
	Giallo Luce	lampeggiante verde/gialla: aggiornamento firmware.

* utilizza solo l'alimentatore PS-K fornito con l'unità

4 Assegnazione di un indirizzo IP

Per installare AXIS 221/223M in una rete è necessario assegnare alla videocamera un indirizzo IP.

In base al numero di videocamere che si desidera installare, si consiglia di utilizzare AXIS IP Utility o AXIS Camera Management per assegnare l'indirizzo IP in ambiente Windows. Utilizzare il metodo che meglio si adatta alle proprie esigenze.

Entrambe le applicazioni sono disponibili gratuitamente sul CD del prodotto oppure possono essere scaricate dal sito Web all'indirizzo www.axis.com/techsup.

Metodo Consigliato per... Sistema operativo
	AXIS IP UtilityVedere pagina 61	Videocamera singolaPiccole installazioni	Windows
[DSCX]	AXIS CameraManagementVedere pagina 62	Più videocamereGrandi installazioniInstallazione in una diversa subnet	Windows 2000Windows XP ProWindows 2003 Server

Note

• L'utilizzo di un server DHCP di rete è facoltativo.
• L'indirizzo IP predefinito per la videocamera AXIS 221/223M è 192.168.0.90
• Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non siano presenti firewall a bloccare l'operazione.
• Per altri metodi di assegnazione o di rilevazione dell'indirizzo IP per AXIS 221/223M, ad esempio in altri sistemi operativi, vedere pagina 64.

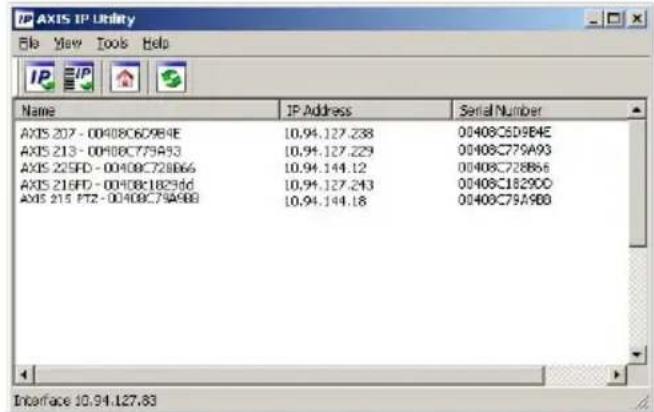

AXIS IP Utility: poche videocamere/piccole installazioni

AXIS IP Utility consente di individuare e visualizzare automaticamente la presenza di periferiche Axis sulla rete. L'applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico.

IP AXIS IP Utility File View Tools Help Name IP Address Serial Number AXIS 207 - 00408C629B4E 10.94.127.238 00408C5D9B4E AXIS 213 - 00408C775A93 10.94.127.229 00408C775A93 AXIS 215FD - 00408C728B66 10.94.144.12 00408C728B66 AXIS 216FD - 00408C1829fd 10.94.127.243 00408C1829DD AXIS 215 FT2 - 00408C75A9BB 10.94.144.18 00408C75A9BB Interface 10.94.127.83

Si tenga presente che AXIS 221/223M deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.

Rilevamento automatico

1. Verificare che AXIS 221/223M sia collegata alla rete e alimentata correttamente.
2. Avviare AXIS IP Utility.
3. Quando la videocamera verrà visualizzata, fare doppio clic su di essa per aprirne la home page.
4. Vedere pagina 63 per istruzioni su come assegnare la password.

Assegnazione automatica dell'indirizzo IP

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer.
2. Fare clic sul pulsante 📄 Assign new IP address using serial number (Assegna nuovo indirizzo IP mediante numero di serie) e immettere il numero di serie e l'indirizzo IP dell'AXIS 221/223M, che si trova sull'etichetta del prodotto stesso.
3. Fare clic sul pulsante Assign (Assegna) e seguire le istruzioni visualizzate.
4. Fare clic sul pulsante Home Page per accedere alle pagine Web della videocamera.
5. Vedere pagina 63 per istruzioni su come impostare la password.

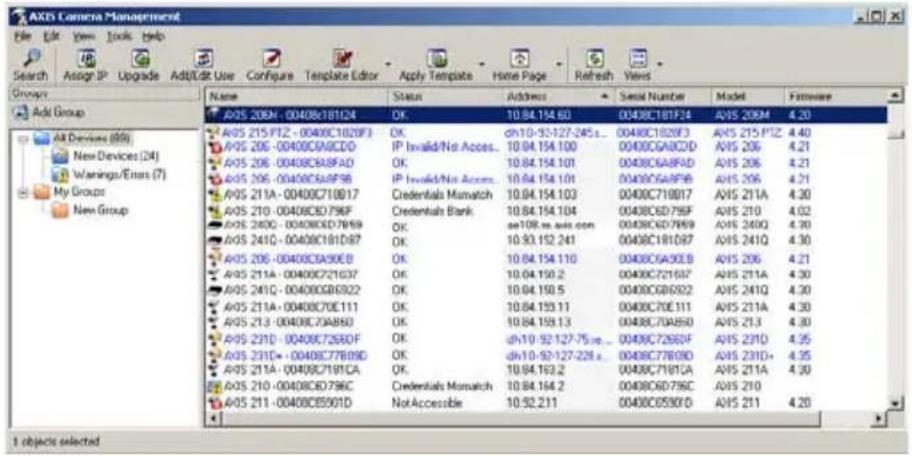

AXIS Camera Management: più videocamere/grandi installazioni

AXIS Camera Management è in grado di individuare e impostare automaticamente gli indirizzi IP, mostrare lo stato di connessione e gestire gli aggiornamenti del firmware di più prodotti video Axis.

AXIS Camera Management File Edit View Tools Help Search Assign IP Upgrade Add/Edit Use Configure Template Editor Apply Template Home Page Refresh Views Groups Add Group AOS 206H-00408C181D4 OK 10.84.154.60 0048C181F24 AVIS 206M 4.20 AOS 215 F12 - 00408C182BF3 OK dv10-32-127-245 s... 0048C182BF3 AVIS 215 F12 4.40 AOS 206 -00408C9A9CD0 IP Invalid/Not Access... 10.84.154.100 0048C6A8CD0 AVIS 206 4.21 AOS 206 -00408C9A9FAD OK 10.84.154.101 0048C6A8FAD AVIS 206 4.21 AOS 206 -00408C9A9F5B IP Invalid/Not Access... 10.84.154.101 0048C6A8F5B AVIS 206 4.21 AOS 211A -00408C710B17 Credentials Manwatch 10.84.154.103 0048C710B17 AVIS 211A 4.30 AOS 210 -00408C796F Credentials Bank 10.84.154.104 0048C6D796F AVIS 210 4.02 AOS 240C -00408C796B OK aa10R.s.aai.com 0048C6D796B AVIS 240Q 4.30 AOS 241C -00408C181D87 OK 10.93.152.241 0048C181D87 AVIS 241Q 4.30 AOS 206 -00408C9A9EB OK 10.84.154.110 0048C6A9CEB AVIS 206 4.21 AOS 211A -00408C721G37 OK 10.84.159.2 0048C721G37 AVIS 211A 4.30 AOS 241Q -00408C9B922 OK 10.84.159.5 0048C9B922 AVIS 241Q 4.30 AOS 211A -00408C7OE111 OK 10.84.159.11 0048C7OE111 AVIS 211A 4.30 AOS 213 -00408C7AB9D OK 10.84.159.13 0048C7AB9D AVIS 213 4.30 AOS 231D -0048E726BD OK dv10-92-127-75 s... 0048C726BD AVIS 231D 4.35 AOS 231D -0048C776B9D OK dv10-92-127-226 s... 0048C776B9D AVIS 231D+ 4.35 AOS 211A -0048C719CA OK 10.94.163.2 0048C719CA AVIS 211A 4.30 AOS 210 -0048C6796C Credentials Manwatch 10.84.164.2 0048C6D796C AVIS 210 AOS 211 -0048CB59D NotAccessible 10.92.211 0048CB59D AVIS 211 4.20 I objects selected

Rilevamento automatico

1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente.
2. Avviare AXIS Camera Management. Quando verrà visualizzata la videocamera AXIS 221/223M, fare doppio clic su di essa per aprire la home page.
3. Vedere pagina 63 per istruzioni su come impostare la password.

Impostazione dell'indirizzo IP in più periferiche

AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più videocamere, suggerendo gli indirizzi IP in base a un intervallo specifico.

1. Selezionare le videocamere che si desidera configurare (possono essere selezionati differenti modelli) e fare clic sul pulsante Assign IP (Assegna IP).
2. Selezionare Obtain IP addresses automatically (DHCP), (Ottieni indirizzo IP automaticamente - DHCP), fare clic sul pulsante Update (Aggiorna) e il programma ricercherà l'intervallo specifico, quindi suggerirà un indirizzo IP per ciascuna videocamera.

-oppure-

Immettere l'intervallo di indirizzi IP, la subnet mask e il router predefinito per le videocamere e fare clic sul pulsante Update (Aggiorna).

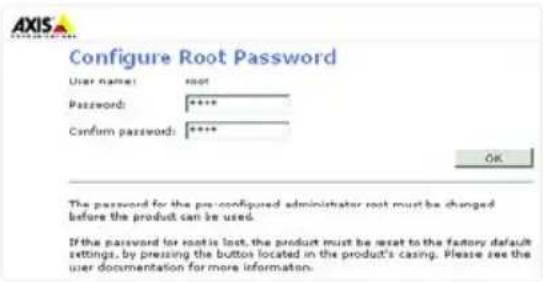

5 Impostazione della password

Quando si accede a AXIS 221/223M per la prima volta, viene visualizzata la finestra di dialogo "Configura password di primo livello".

1. Immettere la password, quindi inserirla di nuovo per confermarne l'esattezza. Fare clic su OK.

1. Immettere il nome utente di primo livello nella finestra di dialogo.

Nota: non è possibile eliminare il nome utente "root" predefinito dell'amministratore.

1. Inserire la password impostata in precedenza e fare clic su OK. Se si dimentica la password, sarà necessario ripristinare le impostazioni di fabbrica dell'AXIS 221/223M. Vedere pagina 69.

2. Se necessario, fare clic su Sì per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

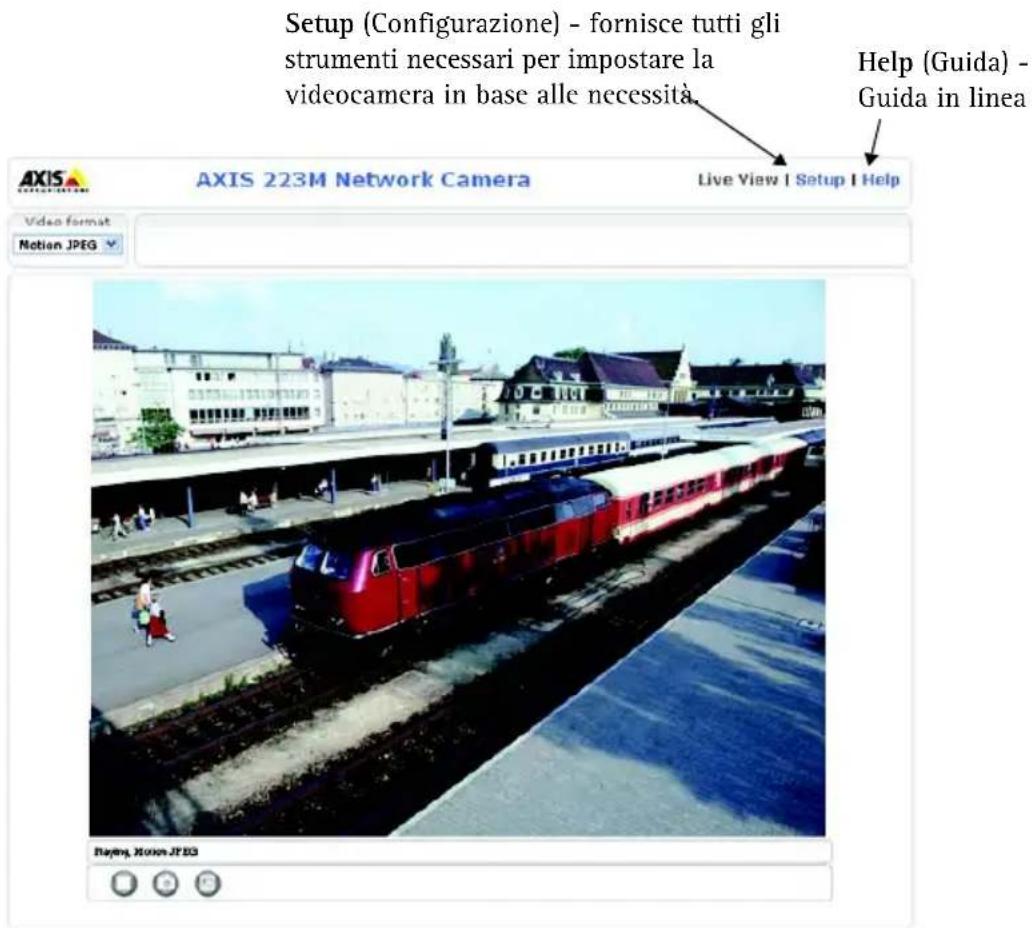

Viene visualizzata la pagina Immagini dal vivo di AXIS 221/223M con i collegamenti agli strumenti di configurazione che consentono di personalizzare la videocamera.

Setup (Configurazione) - fornisce tutti gli strumenti necessari per impostare la videocamera in base alle necessità. Help (Guida) - Guida in linea AXIS 223M Network Camera Live View I Setup I Help Video format Motion JPEG Raying, Motion JPEG

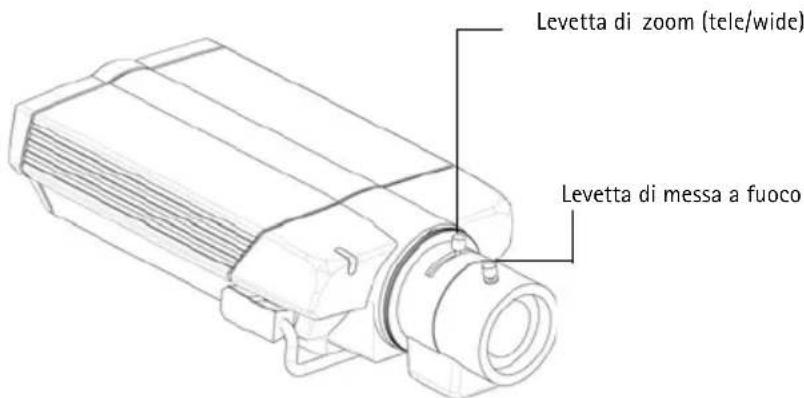

Regolazione della messa a fuoco

Per regolare la posizione della lente seguire le istruzioni seguenti:

1. Aprire la Live View nel browser.
2. Controllare l'immagine che compare nella Live View, e muovere la telecamera verso la posizione desiderata.

Per mettere a fuoco AXIS 221/223M seguire le istruzioni seguenti:

1. Nella pagina di Setup (Configurazione), aprire la pagina per la Regolazione della messa a fuoco.

2. Impostare il DC-Iris su Disabilitato e fare clic su Salva.

3. Svitare la levetta dello zoom sull'obiettivo girandola in senso antiorario. Regolare l'impostazione dello zoom.

4. Riavvitare la levetta dello zoom.

5. Svitare la levetta della messa a fuoco sull'obiettivo. Regolare la messa a fuoco. Riavvitare la levetta della messa a fuoco.

6. Nella pagina per la Regolazione della messa a fuoco, impostare DC-Iris su Abilitato e fare clic su Salva.

Nota: - Il DC-Iris deve sempre essere disabilitato quando si regola le messa a fuoco della videocamera. In questo modo l'obiettivo viene aperto al massimo

Levetta di zoom (tele/wide) Levetta di messa a fuoco

dando la minima profondità di campo e offrendo le condizioni migliori per una corretta messa a fuoco. La messa a fuoco impostata con questo metodo verrà mantenuta in qualsiasi condizione di luce.

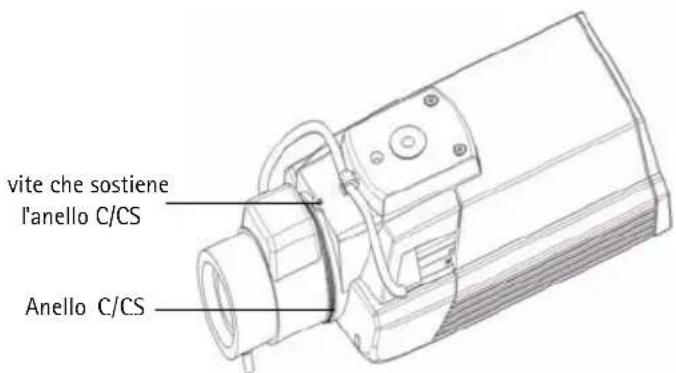

Regolazione del piano retro-focale posteriore (back focus)

In alcuni casi quando la lente standard della telecamera viene sostituita con una lente diversa, o quando la procedura di messa a fuoco non ha portato ai risultati sperati, bisogna procedure con la regolazione del piano retro-focale posteriore.

1. Allentare la vite che sostiene l'anello C/CS. Il tipo C é standard per AXIS 223M e il tipo CS é standard per AXIS 221.

2. Posizionare la telecamera verso un oggetto che si trova a circa 7 metri di distanza, impostare la levetta dello zoom sul massimo valore di 'wide' e controllare che sia possibile mettere a fuoco l'obiettivo.

3. Impostare ora la levetta dello zoom sul valore massimo di 'tele' e controllare nuovamente che sia possibile mettere a fuoco l'obiettivo.

4. Posizionare ora la telecamera verso un oggetto vicino, circa 30 cm, e impostare la levetta dello zoom sul massimo valore di 'wide' e controllare che sia possible mettere a fuoco l'obiettivo.

Impostare ora la levetta dello zoom sul valore massimo di 'tele' e controllare nuovamente che sia possible mettere a fuoco l'obiettivo.

1. Se non fosse possibile mettere a fuoco l'obiettivo con nessuno dei metodi segnalati in queste pagine, regolare l'anello C/CS e ripartire dal passaggio numero 2.

2. Infine stringere la vite che sostiene l'anello C/CS.

3. Dopo aver effettuato la regolazione del piano retro-focale posteriore (back focus), sarà possible impostare lo zoom e la messa a fuoco nella posizione desiderata.

vite che sostiene l'anello C/CS Anello C/CS

Parte sottostante della telecamera

Altri metodi di impostazione dell'indirizzo IP

Nella tabella sopra riportata sono illustrati altri metodi disponibili per impostare o individuare l'indirizzo IP. Tutti i metodi sono disponibili per impostazione predefinita e possono essere tutti disabilitati.

	Sistema operativo	Note
UPnP ^TM	Windows (ME o XP)	Se abilitato sul computer, la videocamera viene rilevata automaticamente e aggiunta a "Risorse di rete".
Bonjour	MAC OSX (versione 10.4 o successive)	Si applica a browser con supporto Bonjour. Selezionare il segnalibro Bonjour nel browser (ad esempio Safari) e fare clic sul collegamento per accedere alle pagine Web della videocamera.
Servizio AXIS Dynamic DNS	Tutti Un servizio	gratuito fornito da Axis che consente di installare la videocamera in modo facile e veloce. È necessaria una connessione a Internet senza proxy HTTP. Per ulteriori informazioni, visitare il sito Web all'indirizzo www.axiscam.net.
ARP/Ping	Tutti Vedere più avanti. È necessario eseguire il comando entro 2 minuti dal collegamento dell'alimentazione alla videocamera.
Visualizzazione delle pagine di amministrazione del server DHCP	Tutti Per visualizzare le pagine di amministrazione del server DHCP di rete, vedere la documentazione specifica del server.

Impostazione dell'indirizzo IP con ARP/Ping

1. Acquisire un indirizzo IP sullo stesso segmento di rete su cui è connesso il computer utilizzato.
2. Individuare il numero di serie indicato sull'etichetta di AXIS 221/223M.
3. Aprire un prompt dei comandi sul computer e digitare i seguenti comandi:

Sintassi di Windows: Esempio di Windows
arp -s <Indirizzo IP> <Numero di serie> ping -l 408 -t <Indirizzo IP>	arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
Sintassi di UNIX/Linux/Mac: Esempio di UNIX/Linux/Mac
arp -s <Indirizzo IP> <Numero di serie> temp ping -s 408 <Indirizzo IP>	arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Verificare che il cavo di rete sia connesso alla videocamera e quindi avviare/riavviare la videocamera, scollegando e ricollegando l'alimentazione.

2. Chiudere il prompt dei comandi una volta visualizzato il messaggio "Risposta da 192.168.0.125: ..." oppure un messaggio simile.

3. Nel browser immettere http:// nel campo del percorso/indirizzo e premere Invio sulla tastiera.

Note

• Per aprire un prompt dei comandi in Windows: dal menu Start, selezionare Esegui... e immettere cmd. Fare clic su OK.
• Per utilizzare il comando ARP su un sistema operativo Mac OS X, servirsi dell'utilità Terminal, in Applicazioni > Utilità.

Connettori

Connettore di rete: Ethernet RJ-45: PoE (Power over Ethernet). Si consiglia l'uso di cavi schermati.

Connettore di alimentazione: a basso voltaggio. 5.1V DC, max 3.6W. Vedere l'etichetta sul prodotto per la connessione dei poli ±.

Ingresso audio: 3,5 mm di ingresso per un solo microfono o per un solo segnale line-in (canale di sinistra utilizzato per un segnale stereo).

Uscita audio: audio in uscita (livello segnale di linea) che può essere connesso ad un indirizzo pubblico oppure un altoparlante attivo con amplificatore integrato. È possibile collegare un paio di cuffie. È necessario utilizzare un connettore stereo per l'uscita audio.

Morsettiera di alimentazione 1/0 a 10 pin

Pin	Funzione Descrizione
1	Uscita A Nei connettori di uscita del	a periferica esterna (A e B) non è presente alconna distinzione tra positivo e negativo (+ e -). Con i connettori, isolati dagli altri circuiti elettrici interni, si utilizza un componente optoisolato.Non è possibile superare 100 mA di carico massimo e 50 VCC o 35 VCA di voltaggio massimo.
2	U s c i t
3	Entrata digitale 1Anodo optoisolatore (+)	Entrata 1 optoisolata. Isolata dagli altri circuiti elettrici dello chassis e dei connettori, questa entrata può essere alimentata da una corrente CC esterna o dalla corrente CC di entrata/uscita sui pin 9 (CC+) e 10 (messa a terra).
4	Entrata digitale 1Catodo optoisolatore (-)
5	Entrata digitale 2Anodo optoisolatore (+)	Entrata 2 optoisolata. Come descritto sopra.
6	Entrata digitale 2Catodo optoisolatore (-)
7	RS-485-A (senza inversione)	Interfaccia RS-485 con modalità half-duplex per l'apparecchiatura di controllo ausiliaria.
8	RS-485-B (inversione)
9	Uscita CC+ Può alimentare le entrate	dell'optoisolatore o altri strumenti. Il voltaggio in uscita è pari a 3,0 V. Una corrente massima di 100mA può essere alimentata dall'uscita CC.
10	GND Messa a terra

Accesso all'AXIS 221/223M da Internet

Una volta installata, l'AXIS 221/223M è accessibile dalla LAN. Per accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il traffico dei dati in entrata, operazione che solitamente viene effettuata su una porta specifica. Per ulteriori istruzioni sul router, fare riferimento alla documentazione. Per ulteriori informazioni relative a questo e altri argomenti, visitare il sito Web del supporto tecnico di Axis all'indirizzo www.axis.com/techsup

Ripristino delle impostazioni di fabbrica

Questa procedura consentirà di ripristinare le impostazioni di fabbrica per tutti i parametri, incluso l'indirizzo IP.

1. Scollegare l'alimentazione dalla videocamera.
2. Tenere premuto il pulsante Control e ricollegare il cavo di alimentazione.
3. Tenere premuto il pulsante finché l'indicatore di stato diventa giallo (possono essere necessari fino a 15 secondi), quindi rilasciare il pulsante.
4. Quando l'indicatore di stato diventa verde (l'operazione può richiedere fino a 1 minuto) la procedura è completata e sono state ripristinate le impostazioni di fabbrica per la videocamera.
5. Riassegnare l'indirizzo IP utilizzando uno dei metodi descritti nel presente documento.
   È possibile inoltre ripristinare le impostazioni di fabbrica mediante l'interfaccia Web. Per ulteriori informazioni, consultare la Guida in linea o il Manuale per l'utente.

Ulteriori informazioni

Il Manuale per l'utente è disponibile sul sito Web di Axis all'indirizzo www.axis.com oppure sul CD fornito con il prodotto.

Suggerimento

Visitare il sito di Axis all'indirizzo www.axis.com/techsup per verificare se sono stati pubblicati aggiornamenti del firmware per la videocamera AXIS 221/223M. Per conoscere la versione installata del firmware, vedere la pagina Configurazione base negli strumenti di configurazione.
