211W - Telecamera di sorveglianza AXIS - Manuale utente e istruzioni gratuiti

MANUALE UTENTE 211W AXIS

Guida all'installazione

Nel presente documento vengono fornite le istruzioni per installare la Videocamera di rete AXIS 211W nella propria rete. Per tutti gli altri aspetti sull'utilizzo del prodotto, vedere il manuale dell'utente disponibile sul CD incluso nella confezione oppure all'indirizzo www-axis.com/techsup

Procedura di installmente

1. Controllare il contento della confezione utilizzando l'elenco fornito di seguito.
2. Panorama dell'hardware. Vedere pagina 52.
3. Installazione l'hardware. Vedere pagina 53.
4. Impostazione di un indirizzo IP. Vedere pagina 54.
5. Impostazione della password. Vedere pagina 57.
6. Configurare la connessione wireless. Vedere pagina 58.
7. Regolare la messa a fuoco. Vedere pagina 62.

Importante

Il prodotto deve essere utilizzato in conformità alle leggi e alle disposizioni locali.

Contenuto della confezione

Articolo Modello/varianti/note
Videocamera di rete AXIS 211W con antenna
Alimentatore per uso interno PS-K (specifico per il paese)	Europa Regno Unito Australia Stati Uniti/Giappone Argentina Corea
Connettorde della morsettiera	Morsettiera a 4 pin per il collegamento di periferiche esterne alla morsettiera di alimentazione I/O
Supporto della videocamera Viti di montaggio in dotazione
CD CD del prodotto, inclusi gli strumenti di installation e altri software nonché la documentazione del prodotto
Documentazione cartacea Guida all'installazione di AXIS 211W (questo documento) Certificate di garanzia Axis

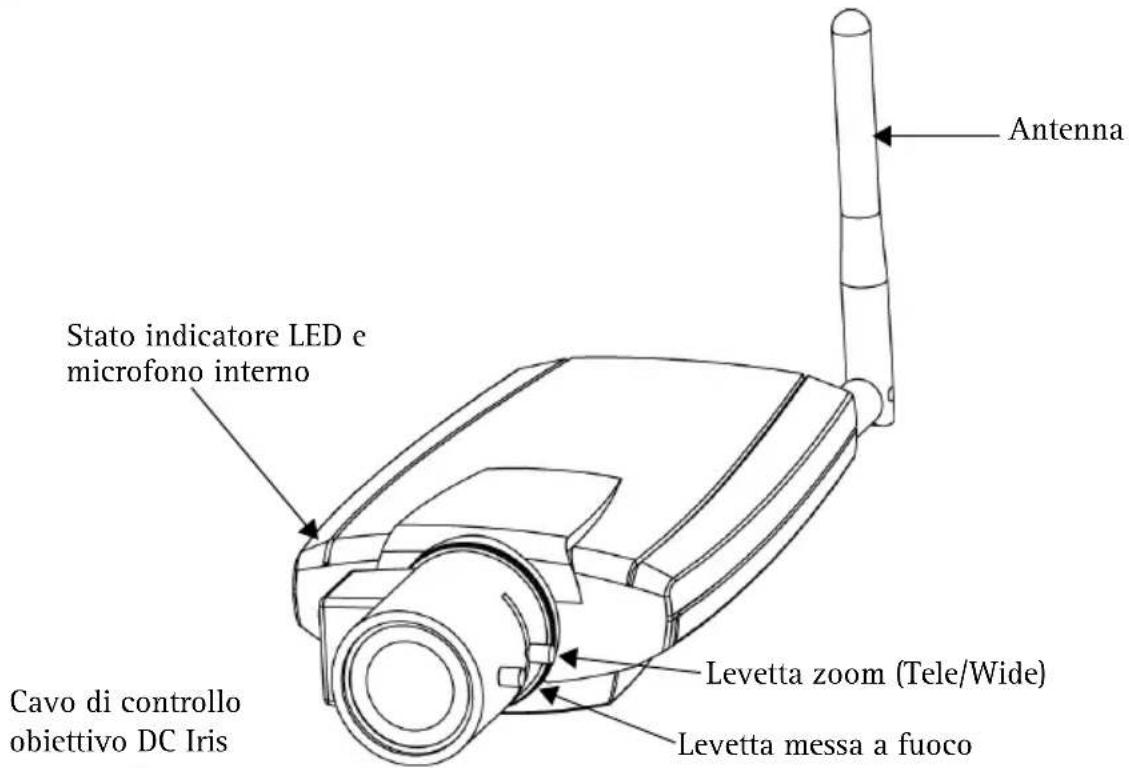

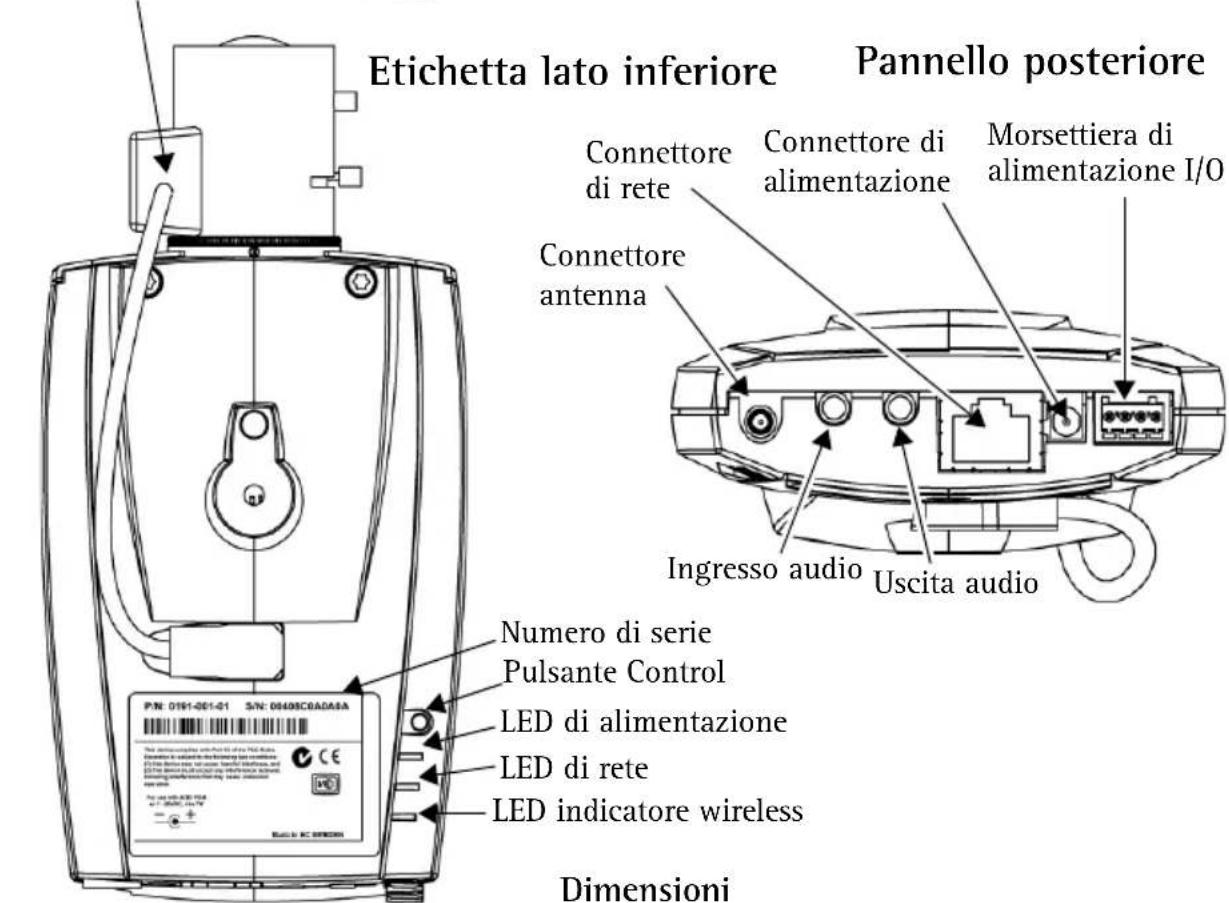

Panorama dell'hardware

A× L× P = 38× 88× 180mm(1,5^ × 3,5^ × 7^ )

Peso = 260g (0,57 lb) (senza antenna)

3 Installazione dell'hardware

IMPORTANTE: il dispositivo AXIS 211W è progettato per un uso interno ed esterno. Perutilizzare la videocamera all'esterno, è necessario installarla in un
alloggiamo per esterni approvato. Per ulteriori informazioni sull'alloggiamo per esterni, vedere il site Web all'indirizzo www-axis.com.

Collegamento dei cavi e dell'antenna

1. Per un uso interno, collegare l'antenna avvitandola nella spazio apposto. Per un uso esterno, consultare le istruzioni per il funzionamento esterno.
2. Collegare la videocamera alla rete mediate un cavo di rete schermato. Il collegamento via cavo è temporaneo e consente di configurare le impostazioni della videocamera prima di passare alla modalità wireless.
3. Connettere及其他 periferiche esterne in ingresso/uscita (facoltativo) come, ad esempio, sistemi di allarme. Per informazioni sui pin della morsettiera di alimentazione, vedere pagina 64.
4. Collegare un altoparlante attivo o un microfono esterno (facoltativo).

5. Collegare l'alimentazione mediante uno dei metodi elencati di seguito:

6. Il connettore di alimentazione fornito.

7. PoE (Power over Ethernet). Se disponibile, è rilevato automaticamente al collegamento dei cavi (vedere quanto riportato di sopra)

8. Utilizzare la morsettiera di alimentazione. Per informazioni sui pin della morsettiera di alimentazione, videere pagina 64.

9. Verificare che i LED indichino le condizioni di funzionamento corrente. Per ulteriori dettagli, vindere la tabella a pagina 65. Notare che alcuni LED possono essere disabilitati o spenti.

4 Impostazione di un indirizzo IP

La maggior parte delle reti dispone di un server DHCP che automaticamente assegna gli indirizzi IP ai dispositivi connessi. Se la rete non dispone di un server DHCP, per il dispositivo AXIS 211W viene utilizzato l'indirizzo IP predefinito 192.168.0.90.

Per assesignare un indirizzo IP statico, si consiglia di utilizzare AXIS IP Utility o AXIS Camera Management in ambiente Windows. In base al numero di videocamere da installment, utilizzato il metodo che meglio si adatta alle proprie esigenze.

Entrambe le applicazioni sono disponibili gratuiteamente sul CD del prodotto oppure possono essere scaricate dal site Web all'indirizzo www-axis.com/techsup.

Metodo Consigliato per... Sistema operativo
IP AXIS IP Utility Vedere paglia 55	Videocamera singola Piccole installazioni	Windows
AXIS Camera Management Vedere paglia 56	Piu videocamere Grandi installazioni Installazione in una diversa subnet	Windows 2000 Windows XP Pro Windows 2003 Server

Note

• Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non siano presenti a firewall a bloccare l'operazione.
• Per altri metodi di assegnazione o di rilevazione dell'indirizzo IP per il disposativo AXIS 211W, ad esempio in altri sistemi operativi, videere pagina 63.

AXIS IP Utility: videocamera singola/piccole installazioni

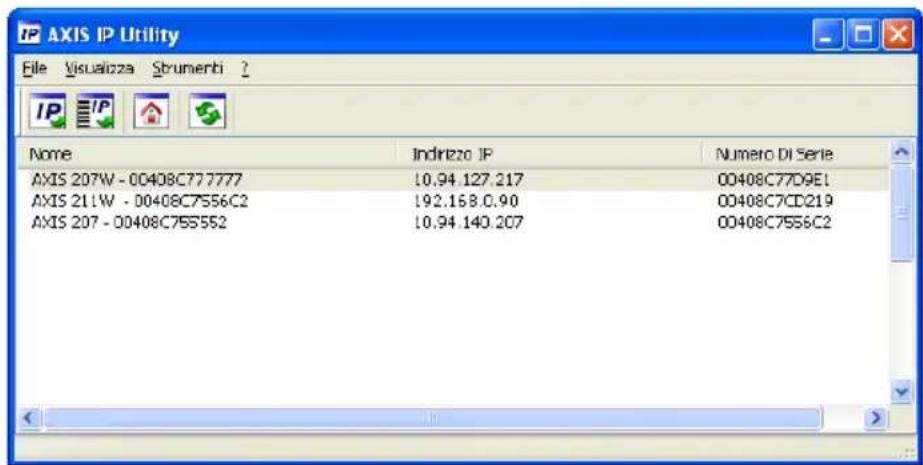

AXIS IP Utility consente di individuare e visualizzare automaticamente la presenza di periferiche Axis sulla rete. L'applicazione inoltre cui è necessità utilizzare per assegrare manually un indirizzo IP statico.

Si tengà presente che il dispositivo AXIS 211W deve essere installato sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.

Rilevamento automatico

1. Verificare che il dispositivo AXIS 211W sua collegato alla rete e alimentato correttamente.
2. Avviare AXIS IP Utility.
3. Quando la videocamera verrà visualizzata,fare doppio clic su di esta per aprirne la home page.
4. Vedere pagina 57 per istruzioni su come assegnare la password.

Assegnazione manuale dell'indirizzo IP (facoltativo)

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer.
2. Seleziona AXIS 211W alla lista.
3. Clicca sul pulsante IP Assegna uno nuovo indirizzo IP all'unità selezionata e scrivi l'indirizzo IP.
4. Fare cig sul pulsante Assegna e seguire le istruzioni visualizzate.
5. Fare cli cul pulsante Home Page per accedere alle pagine Web della videocamera.
6. Vedere pagina 57 per istruzioni su come impostare la password.

AXIS Camera Management: più videocamere/grandi installations

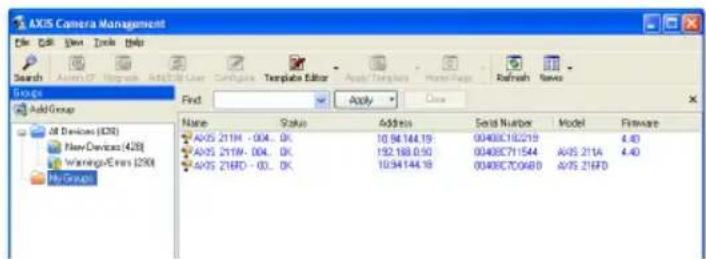

È possibile utilizzare AXIS Camera Management per individuare automaticamente la presenza di più dispositivi Axis, migliorare lo stato di connessione, gestire gli aggiornamenti del firmware e impostare gli indirizzi IP.

Rilevamento automatico

1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente.
2. Avviare AXIS Camera Management. Quando verrà visualizzato il dispositivo AXIS 211W, fare doppio cli su diesso per aprire la home page.
3. Vedere pagina 57 per istruzioni su come impostare la password.

Assegnazione di un indirizzo IP in una singola videocamera

1. Selezionare AXIS 211W in AXIS Camera Management e fare clic sul pulsante Assign IP (Assegna IP) IP

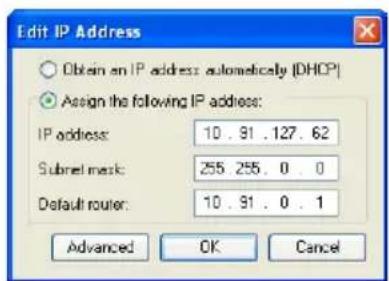

2. Selezionale Assign the following IP address (Assegnare il seguente indirizzo IP) e immettere l'indirizzo IP, la subnet mask e il router predefinito utilizzato dal dispositorio.
3. Fare cli c sul pulsante OK.

Assegnazione degli indirizzi IP in più videocamere

AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più videocamere, suggerendo gli indirizzi IP in base a un intervallo specifico.

1. Selezionare le videocamere che si desidera configurare (possono essere selezionati differenti modelli) e fare clc sul pulsante Assign IP (Assegna IP)

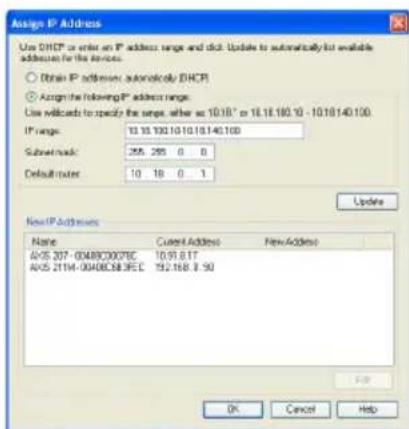

1. Selezionare Assign the following IP address range (Assegnare il seguente indirizzo IP) e immettere l'intervallo di indirizzi IP, la subnet mask e il router predefinito utilizzato dal dispositorio.
2. Fare cli c sul pulsante OK.

Impostazione della password

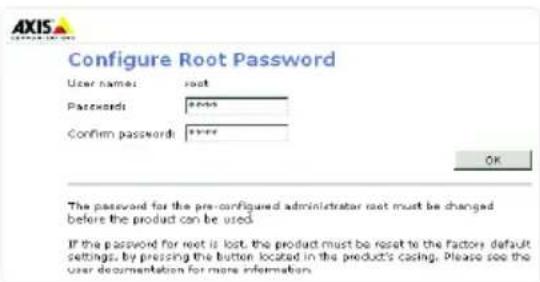

Quando si accede al disposativo AXIS 211W per la prima volta, viene visualizzata la finestra di dialogo Configure Root Password (Configura password di primo livello).

1. Immettere la password, quando insertirla di nuovo per confermarne l'esattezza. Fareolicu su OK.

1. Inserisci il nome utente "root" nella finestra come da richiesto.
   Nota: non è possible eliminare il nome utente predefinito dell'amministratore.
2. Inserire la password impostata in precedenza e fare cli c su OK. Se si dimentica la password, sare necessario ripristinare le impostazioni di fabbrica per il dispositivo AXIS 211W. Vedere pagina 66.
3. Se necessario,fare clic su Si per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer.A甚么 scopo e necessario disporre dei privilegi di amministratore.

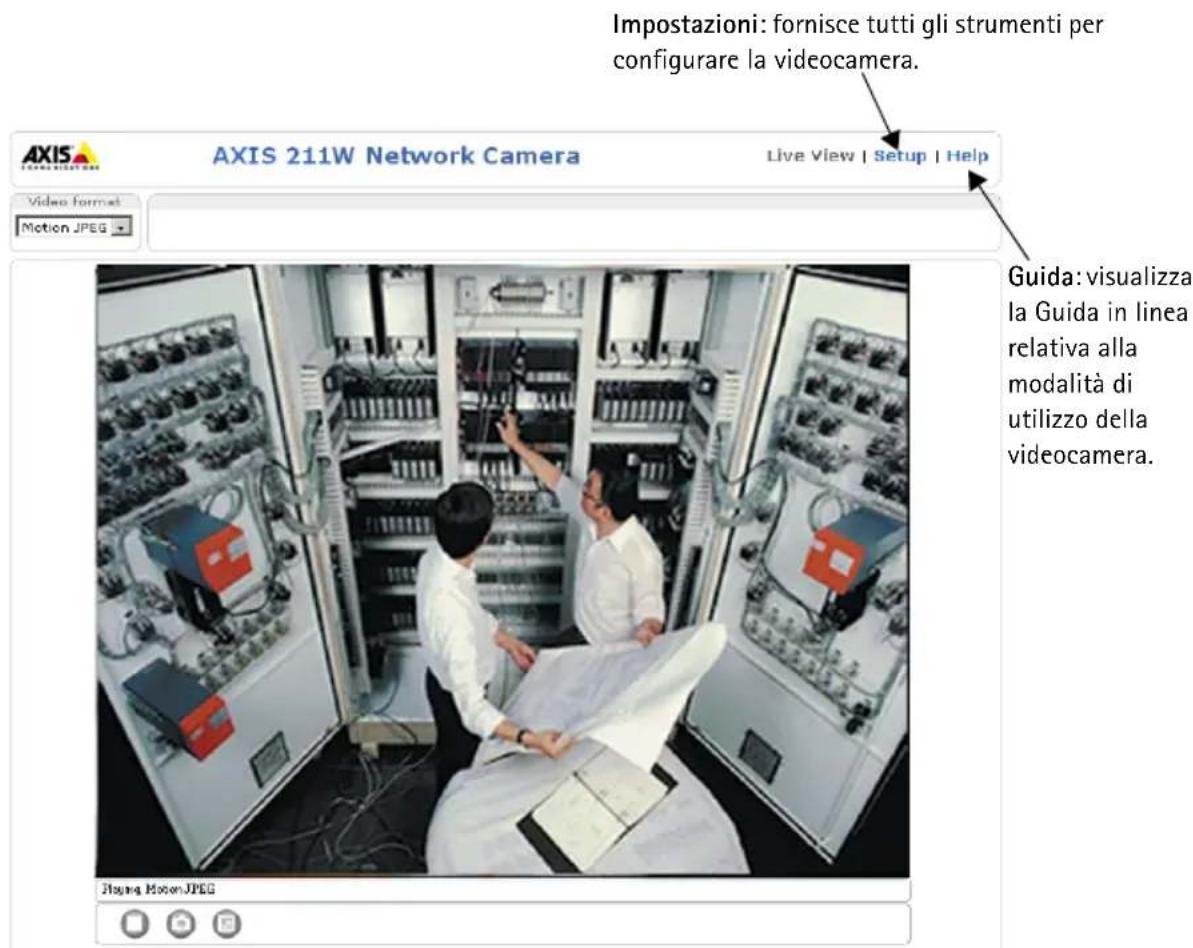

Viene visualizzata la pagina Immagini dal vivo del dispositivo AXIS 211W con i collegamentiagli strumenti di configurazione che consentono di personalizzare la videocamera.

Configurazione della connessione wireless mediante un cavo di rete

Una volta che il disposativo AXIS 211W è collegato alla rete, è possibile configurare le impostazioni wireless. Il metodolo più veloce e sicuro per configurare il disposativo AXIS 211W consiste nell'utilizzare un collegamento via cavo che consente di disattivare la connessione wireless e garantire maggiore protezione durante l'immissione delle impostazioni. Il disposativo AXIS 211W ricerca automaticamente le connessioni di rete disponibili e consente l'attivazione di una sola di esse. Si consiglia di non configurare il disposativo AXIS 211W utilizzato una connessione wireless non protetta, poiché le chiavi e frasi password salvate verranno inviate sotto forma di testo normale.

Aprière le impostazioni wireless da Setup > Basic Configuration > Wireless.

Note: Per maggiore sicurezza, utilizzato il protocollo HTTPS. Selezionare Setup > System Options > Security > HTTPS e fare riferimento alla Guida in linea della videocamera.

Stato delle reti wireless

L'élenco ottenuo è il risultato della ricerca delle reti disponibili. I punti di accesso in cui la funazionalità di trasmissione SSID è disattivata non verranno visualizzati a meno che l'opzione non sia collegata alla videocamera. La rete a cui è collegato il dispositivo AXIS 211W viene visualizzata in blu. Le reti che presentano una protezione non supportata vengono visualizzate in grigio. Di seguito sono riportate alcune informazioni utili.

• SSID: nome della rete wireless (o della periferica ad hoc). Se lo stesso nome si ripete più volte significica che sono stati rilevati numerousi punti d'accesso nella rete. Non è possibile configurare il dispositivo AXIS 211W per essere collegato a un solo punto di accesso specifico.
  Mode (Modalità): punto di accesso (Master) o periferica ad hoc.
• Security (Protezione): viene visualizzato il tipo di protezione utilizzato nella rete. Vedere di seguito i tipi di protezione supportati.
• Channel (Canale): viene visualizzato il canale wireless in uso.
• Signal strength (Intensità del segnale): viene visualizzata l'intensità del segnale.
• Bit rate (Velocità in bit): viene visualizzata la velocità in Mbit/s corrente. Tale visualizzazione è limitata al punto di accesso in uso.

Impostazioni wireless

Per stabilire la communicatesione, le impostazioni wireless devono essere identiche a quale del punto di accesso o della periferica ad hoc. è possibile selezionare una rete facendo clic su un punto di accesso o una periferica ad hoc in Stato delle reti wireless, quando vengono compilati automaticamente molti campi obbligatori disponibili in Impostazioni wireless. Le chiavi, le frasi password e i certificati utilizzati per la protezione devono essere inserti manualmente. Per informazioni relative al punto di accesso o alla periferica ad hoc desiderati, rivolgersi all'amministratore di rete.

SSID: nome della rete wireless per la quale si è scelto di configurare la videocamera. Lasciare vuoto quello Campo per provare ad accedere automaticamente alla rete non protetta più vicina mediante il disposativo AXIS 211W.

Nota: La sigla SSID (Service Set Identifier)iene talvolta riportata come ESSID (Extended Service Set Identifier).

Mode (Modalità): selezionare Master per accedere alla rete attraverso un punto di accesso o Ad-hoc se si desidera accedere a un'altra periferica wireless, ad esempio un laptop con connessione wireless.

Protezione

Il dispositivo AXIS 211W supporta tre metodi di protezione:

WPA- /WPA2 -PSK
WPA- /WPA2 -Enterprise
WEP

A seconda del tipo di protezione scelto, verranno attivate le impostazioni corrispondenti.

WPA-/WPA2-PSK

WPA settings (Impostazioni WPA): immettere la chiave più condivisa richiesta per il punto di accesso, che può essere un numero esadecimale o una frase password.

WPA-/WPA2-Enterprise

WPA-Enterprise type (WPA - Tipo Enterprise): scegliere il tipo di autenticazione client/server utilizzata dal punto di accesso (EAP-TLS o EAP-PEAP/MSCHAPv2).

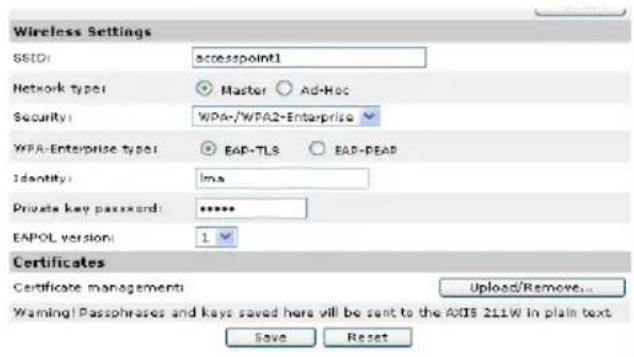

EAP-TLS

• Identification (Identità): immettere l'identità dell'utente per la rete.
• Private key password (Password chiave privata): immettere la password di identificazione dell'utente.

• EAPOL version (Versione EAPOL): selezionare la versione utilizzata nel punto di accesso (1 o 2).
• Certificate (Certificati): caricare un'autorità di certificazione (CA) da immettere nel punto di accesso per l'autenticazione.

EAP-PEAP/MSCHAPv2

• Identification (Identità): immettere l'identità dell'utente per la rete.
• Password: immettere la password per la rete.
• Version (Versione): selezionare la versione PEAP utilizzata nel punto di accesso.
  Label (Etichetta): selezionare l'etichetta utilizzata nel punto di accesso.
• EAPOL Version (Versione EAPOL): selezionare la versione (1 o 2) in base a quella utilizzata nel punto di accesso.
• Certificate (Certificati): caricare un'autorità di certificazione (CA) da immettere nel punto di accesso per l'autenticazione.

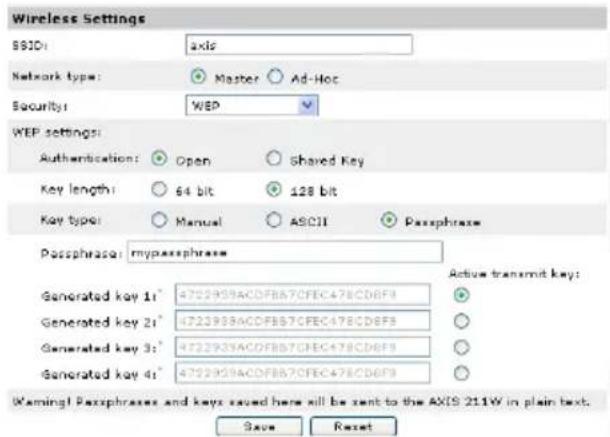

WEP

Authentication (Autenticazione): selezionare il sistema di autenticazione aperta o a chiave condivisa, in base al metodo utilizzato nel punto di accesso. Non è possibile utilizzato cette funzionalità in tutti i punti di accesso; in tal caso verrà lavoramente utilizzato il sistema aperto, definito anche autenticazione SSID.

Key length (Lunghezza chiave): è possibile impostare la lunghezza della

chiave utilizzata per la crittografia wireless (64 o 128 bit). La lunghezza della chiave di crittografia viene talvolta visualizzata come 40/64 e 104/128 .

Key type ( Tipo chiave): tipi di chiave disponibili, in base al punto di accesso in uso. Sono disponibili le opzioni riportate di seguito.

• Manual (Manuale): consente di immettere in modo manuale la chiave esadecimale.
• ASCII: con questo tipo è necessario che la stringa sia esattamente di 5 caratteri per la crittografia WEP a 64 bit e di 13 caratteri per la crittografia WEP a 128 bit.
• Passphrase (Frase password): utilizzando la crittografia WEP a 64 bit, verranno generate 4 chiavi diverse per ciascunarase password. Utilizzando invece la crittografia WEP a 128 bit, verrà generata una sola chiave, che sare replicata per tutte e quattro le chiavi. La creazione di chiavi non è basata su standard e cui variate in base allamarca del dispositivo. Verificare che le chiavi generate siano identiche a quale del proprio punto di accesso. In caso contrario, immetterle in modo manuale.
• WEP - Active transmit key (Chiave di trasmissione attiva): quando si utilizes la crittografia WEP, esta opzione consente di selezionare quale delle quattro chiavi verrà utilizzata dal dispositiivo AXIS 211W durante la trasmissione.

Completamento dell'installazione wireless mediante un cavo di rete

1. Verificare che le impostazioni wireless della videocamera corrispondano alle impostazioni del punto di accesso.
2. Scollegare il cavo di rete alla videocamera.
3. Aggiornare la pagina Web dopo circa 30 secondi per confermare l'utilizzo della connessione wireless. Se non è possible accedere alla videocamera, eseguire AXIS IP Utility per individuare nuovamente il dispositorio.

Note: è necessario configurare o modificare sempre le impostazioni wireless prima nella videocamera e successivement nel punto di accesso wireless (vale a dire durante l'installazione e tutte le autres volte). In quello modo sare sempre possibile accedere alla videocamera per effettuire le modifiche.

Regolamento dell'immagine e della messa a fuoco

Per eseguire la messa a fuoco del disposito 211W, seguire le istruzioni seguenti.

1. Nella pagina Basic Configuration (Configurazione base)除去impostazioni, après la pagina Focus adjustment (Regolazione messa a fuoco).

2. Impostare DC-Iris su Disable (Disabilitato) e fareclc su Salva.

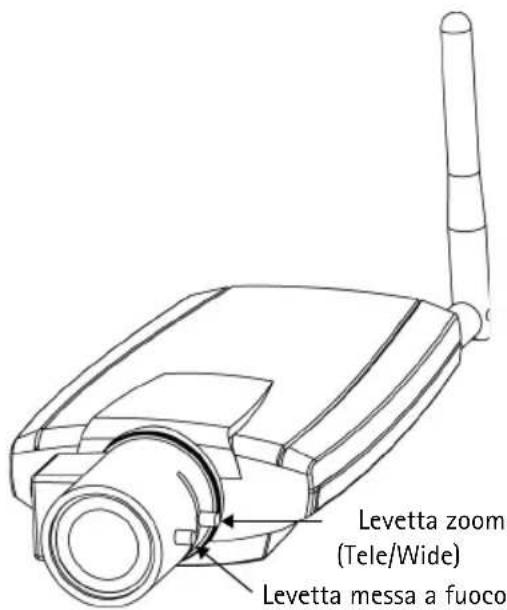

3. Svitare la levetta dello zoom sull' obiettivo girandola in senso antiorario. Regolare l'impostazione dello zoom. Riavvitare la levetta dello zoom.

4. Svitare la levetta della messa a fuoco sull'obiettivo. Regolare la messa a fuoco. Riavvitare la levetta della messa a fuoco.

5. Nella pagina Regolazione messa a fuoco, impostare DC-Iris su Enable (Abilitato) e fare cli su Salva.

Note: DC-Iris delve sempre essere disabilitato quando si regola le messa a fuoco della videocamera. In quello modo l'obiettivo viene aperto al massimo dando la minima profondità di campo e offrendo le condizioni migliorieri per una corretta messa a fuoco. La messa a fuoco impostata con questo metod ovrà Maintainura in qualsiasi condizione di luce.

Accesso al dispositivo AXIS 211W da Internet

Una volta installato, il dispositivo AXIS 211W è accessibile alla LAN. Per accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il traffico dei dati in entrata, operazione che solitamente viene effettuata su una porta specifica. Per ulteriori istruzioni sul router, fare riferimento alla documentazione. Per ulteriori informazioni relative a quello e altri argumenti, visitare il site Web del supporto technique di Axis all'indirizzo www-axis.com/techsup

Altri metodi di impostazione dell'indirizzo IP

Nella tabella sopra riportata sono illustrati altri metodi disponibili per impostare o individuare l'indirizzo IP. Tutti i metodi sono disponibili per impostazione predefinita e posso sono essere tutti disabilitati.

	Sistema operativo Note
UPnP™	Windows (ME o XP)	Se abilitato sul computer, la videocameraiene rilevata automaticamente e aggiunta a "Risorse di rete".
Bonjour	MAC OSX (versione 10.4 o successive)	Si applica a browser con supporto Bonjour. Selezionare il segnalbero Bonjour nel browser (ad esempio Safari) e fareblick sul collegamento per accedere alle pagine Web della videocamera.
Servizio AXIS Dynamic DNS	Tutti Un servizio Gratis to	fornito da Axis che consente di installare la videocamera in modo facile e velocè. è necessaria una connessiona a Internet senza proxy HTTP. Per ulteriori informazioni, visitare il site Web all'indirizzo www-axiscam.net.
ARP/Ping	Tutti Vedere più avanti.	è necessario eseguire il commando entro 2 minuti dal collegamento dell'alimentazione alla videocamera.
Visualizzazione delle pagine di amministrazione del server DHCP	Tutti Per visualizzare le pagine di amministrazione del server DHCP di rete, vedere la documentazione specifica del server.

Impostazione dell'indirizzo IP con ARP/Ping

1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer utilizzato.
2. Individuare il numero di series indicate sull'etichetta del dispositivo AXIS 211W.
3. Aprire un prompt dei comandi sul computer e digitare i seguenti comandi:

Sintassi di Windows: Esembio di Windows
arp -s <Indirizzo IP><Numero di serie>ping -l 408 -t <Indirizzo IP>	arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
Sintassi di UNIX/Linux/Mac: Esembio di UNIX/Linux	x/Mac
arp -s <Indirizzo IP><Numero di serie> temp ping -s 408 <Indirizzo IP>	arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Verificare che il cavo di rete sia connesso alla videocamera e quando avviare/riavviare la videocamera, scollegando e ricollegando l'alimentazione.
2. Chiudere il prompt dei comandi una volta visualizzato il messaggio "Risposta da 192.168.0.125: ..." oppure un messaggio simile.
3. Nel browser, immettere http:// nel Campo del percorso/indirizzo e premere Invio sulla tastiera.

Note

• Per aprire un prompt dei comandi in Windows: dal menu Start, selezionare Esegui... e immettere cmd. Fare cli su OK.
• Perutilizzare il dato ARP su un systema operativo Mac OS X, servirsi dell'utilità Terminal, in Applicazioni > Utilità.

Connettori

Connettore antenna - Connettore SMA inverso per l'antenna.

Connettore di rete - Ethernet RJ-45: supporto di PoE (Power over Ethernet). Si consiglia l'uso di cavi schermati.

Connettor di alimentazione - A basso voltaggio 7-20 V CC, massimo 5 W. Vedere l'etichetta sul prodotto per la connessione dei poli ± .

Ingresso audio - 3,5 mm di ingresso per un solo microfono o per un solo segnale line-in (canale di sinistra utilizzato per un segnale stereo).

Uscita audio - Audio in uscita (livello segnale di linea) che può essere connesso ad un indirizzo pubblico oppure un altoparlante attivo con amplificatore integrato. É possibile collegare un paio di cuffie. É necessario utilizzato un connettore stereo per l'uscita audio.

Morsettiera di alimentazione I/O - Utilizzata nelle applicazioni, ad esempio rivelazione del movimento, attivazione di eventi, registrazione continua e notifica allarme. Fornisce l'interfaccia per i seguenti elementi:

• 1 uscita transistor: consente di connecttere dispositivi esterni, quali relè e LED. Le periferiche connesse possono essere attivate da AXIS VAPIX AP, i pulsanti di uscita sulla pagina Immagini dal vivo o da un tipo di evento. L'uscita verrà visualizzata come attiva (visualizzata in Configurazione evento > Stato porta) se il dispositivo di allarme è attenuato.

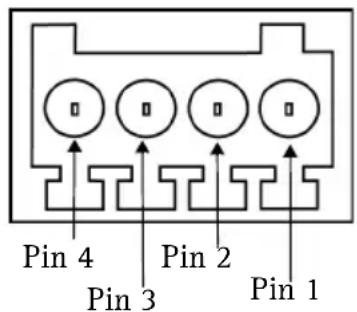

Morsettiera di alimentazione: si noti che i pin sono numerati da 1 a 4, da destra a sinistra.

• 1 ingresso digitale: specifico per allarmi, consente di connettere periferiche che possono aquire o chiudere un circuito, ad esempio: sensori di movimento (PIR), contatti porta/ finestra, rilevatori di rottura vetri eosi via. Quando viene ricevuto il segnale, lo stato cambia e l'ingresso diventa attivo (visualizzato in Configurazione evento > Stato porta).
• Alimentazione ausiliaria e presa di terra.

Funzione Numero	pin	Note Specifiche
GND 1
Alimentatore 5 V CC	2 Puo essere	utilizzato per alimentare eventuale apparecchiatura supplementare (7-20 V CC) o come uscita +5 V CC (100 mA).	Carico massimo = 100 mA
Ingresso digitale	3 Collegarsi	alla messa a terra (GND) per attivare la videocamera oppure lasciarla isolata (o scollegata) per disattivarla.	Non collegare una tensione superiore a 20 V CC
Uscita transistor	4 Un transistor	tor di tipo NPN open-collector con connessione dell'emettitore collegato al polo di terra. Se si utilizza un relé esterno, è necessario collegare un diodo in parallelo al carico per proteggere il disposito da sovratensioni transistorie.	Carico massimo = 100 mA Tensione massima = 24 V CC (al transistor)

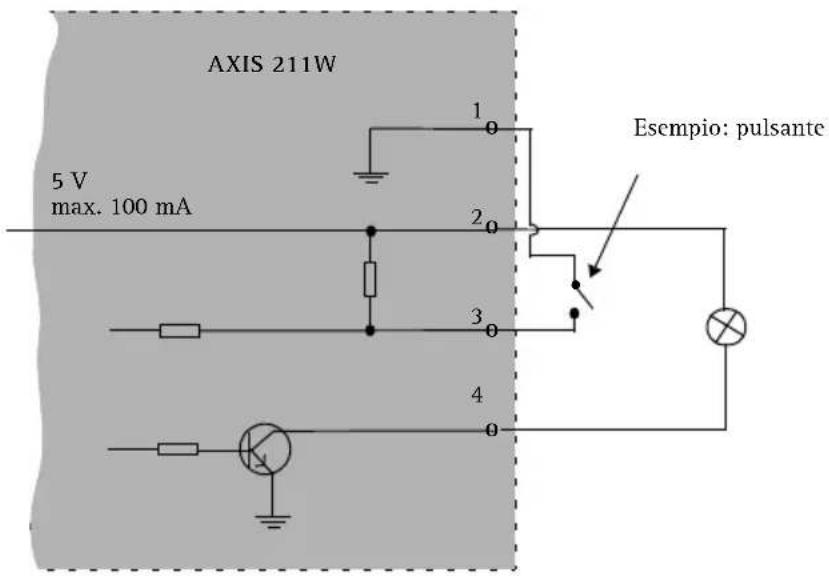

Schema delle connessioni

Indicatori LED

LED Colore Indicazione
Wireless	Verde	Luce fissa: connessione alla rete wireless. Luce lampeggiante: attività di rete.
	Rosso Luce fissa: assenza di connessione alla rete wireless. Luce lampeggiante: ricerca di rete wireless.
	Spia spenta	Modalità via cavo.
Indicatore	Verde	Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
	Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
	Spia spenta	Assenza di connessione di rete.
Stato Verde Luce verde fissa: condizioni di normale utilizzato.Nota: è possibile configurare il LED di stato in modo che rimanga spento in condizioni di normale utilizzato oppure in modo da ottenere una luce intermittente quando si effettua l'accesso alla videocamera. Per configurarlo, selezionare Setup > System Options > LED settings. Per ulteriori informazioni, consultare la Guida in linea.
			Giallo Luce fissa: durante l'avvio o il ripristino delle impostazioni predefinite di fabbrica o della configurazione.
			Rosso Luce lampeggiante lenta: aggiornamento non riuscito.
Alimentazione Verde Normale適用o.
			Giallo Luce lampeggiante verde/gialla: aggiornamento firmware.

Ripristino delle impostazioni di fabbrica

Questa procedura consentirà di ripristinare le impostazioni di fabbrica per tutti i parametri, incluso l'indirizzo IP.

1. Scollegare l'alimentazione alla videocamera.
2. Tenere premuto il pulsante Control e ricollegare il cavo di alimentazione.
3. Tenere premuto il pulsante Control fino a quando l'indicatore di alimentazione emette una luce gialla lampeggiante (l'operazione può richiedere fino a 15 secondi).
4. Rilasciare il pulsante Control. Quando l'indicatore di alimentazione diventa verde (l'operazione può richiedere fino a 1 minuto) la procedura è completata e sono state ripristinate le impostazioni di fabbrica per la videocamera.
5. Tenere premuto il pulsante finché l'indicatore di stato diventa giallo (possono essere necessari sono a 15 secondi), quando rilasciare il pulsante.
6. Quando l'indicatore di stato diventa verde (l'operazione cui richiedere sono a 1 minuto) la procedura è completata e sono state ripristinate le impostazioni di fabbrica per la videocamera.
7. Riassegnare l'indirizzo IP utilizzando uno dei metodi descritti nel presente documento. É possibile inoltre ripristinare le impostazioni di fabbrica mediante l'interfaccia Web. Per ulteriori informazioni, consultare la Guida in linea o il Manuale per l'utente.

Ulteriori informazioni

Il Manuale per l'utente è disponibile sul除去 Web Axis all'indirizzo www-axis.com oppure sul CD fornito con il prodotto.

Suggerimento:

visitare il site Web Axis all'indirizzo www-axis.com/techsup per verificare se sono stati pubblicati aggiornamenti del firmware per il dispositivo AXIS 211W. Per conoscere la versione installata del firmware, vedere la pagina Configurazione base negli strumenti di configurazione.

AXIS 211W

Guía de instalación
