MANUALE UTENTE 4Port LiteN Approx

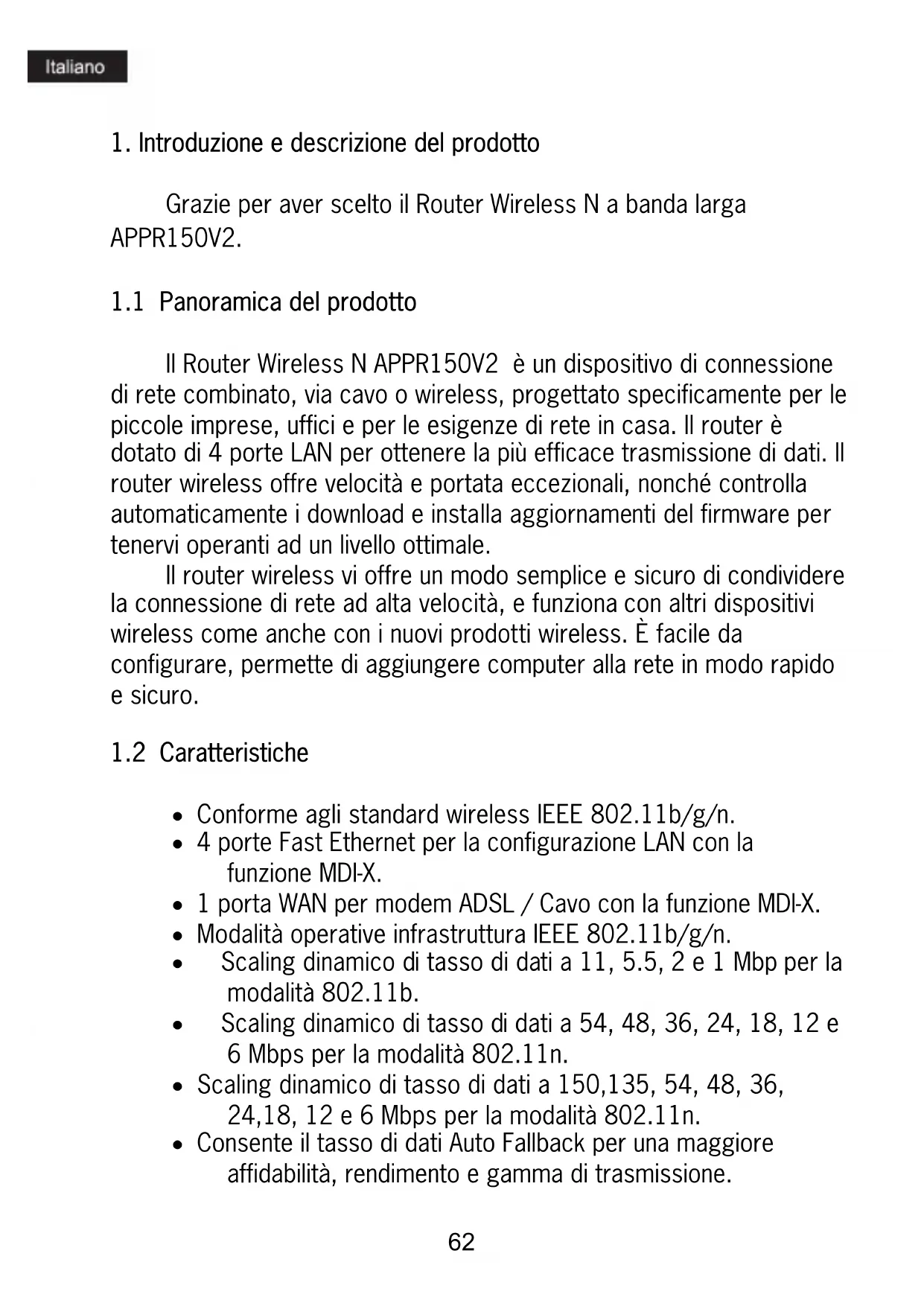

1. Introduzione e descrizione del prodotto

Grazie per aver scelto il Router Wireless N a banda larga APPR150V2.

1.1 Panorama del prodotto

Il Router Wireless N APPR150V2 è un disposizione di connessione di rete combinato, via cavo o wireless, progettato specificamente per le piccole imprese, uffici e per le esigenze di rete in casa. Il router è dotato di 4 porte LAN per ottenerà la più efficace trasmissione di dati. Il router wireless offre velocità e portata eccezionali, nonché controllinga automaticamente i download e installa aggiornamenti del firmware per tenervi operanti ad un livello ottimale.

Il router wireless vi offre un modo semplice e sicuro di condividere la connessione di rete ad alta velocità, e funziona con altri dispositivi wireless come ancche con i nuovi prodotti wireless. è facile da configurare, permette di aggiungere computer alla rete in modo rapido e sicuro.

1.2 Caratteristiche

• Conforme agli standard wireless IEEE 802.11b/g/n.
• 4 porte Fast Ethernet per la configurazione LAN con la funzione MDI-X.
• 1 porta WAN per modem ADSL / Cavo con la funzione MDI-X.
• Modalità operative infrastruttura IEEE 802.11b/g/n.
• Scaling dinamico di tasso di dati a 11, 5.5, 2 e 1 Mbp per la modalità 802.11b.
• Scaling dinamico di tasso di dati a 54, 48, 36, 24, 18, 12 e 6 Mbps per la modalità 802.11n.
• Scaling dinamico di tasso di dati a 150,135, 54, 48, 36, 24,18, 12 e 6 Mbps per la modalità 802.11n.
• Consente il tasso di dati Auto Fallback per una magiore affidabilità, rendimento e gamma di trasmissione.

Supporta la crittografia dati wireless con standard 64/128 bit WEP per la protezione.
- Supporta enhance security per WPA - PSK, WPA2 - PSK, WPA e WPA2.
- Strumenti di configurazione Web-based e gestionetramite browser WFB.
Supporta il protocollo PPPoE/PPTP/L2TP per ADSL.
Supporta NAT per la condivisione di 1 indirizzo IP a tutti gli utenti LAN.
Supporta il protocollo DHCP server / client.
Supporta la protezione firewall,la mappatura del server virtuale,l'impostazione di applicazioni speciali.
Supporta la funzione UPnP.
Supporta informazioni statistiche.

2. Contenuto della confezione

Prima di iniziare ad utilizzare questo router, controllare se manca qualcosa nella confezione, se sono, contattare il rivenditore per la richiesta di eventuali oggetti mancanti:

1 Adattatore di corrente

1 Guida all'installazione rapida

1 Cavo di rete RJ-45

Nb: Assicurarsi che la scatola contenga gli elementi di cui sopra. Se uno qualsiasti degli elementi elencati fosse danneggiato o mancante, si prega di contattare il proprio distributore.

3. Specifiche tecniche

Specifiche tecniche Valore
Standard wireless	IEEE 802.11 b/g/n
Gamma di frequenza 2.4 - 2.485GHz
Velocità di trasferimento	11/54/150 Mbps
Antenna:	Antenna 5dBi Omni direzionali
Potenza di trasmissione wireless (MAX)	20dBm
Ingresso Localizzata per il paese	di vendita
Uscita	5 VDC / 1A

4. Guida all'installazione

4.1 Installazione hardware.
4.1.1 Impostazione di un'infrastruttura di rete wireless.

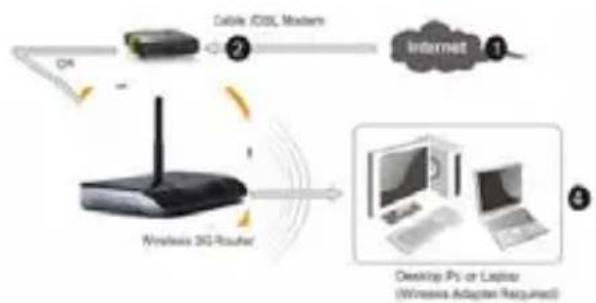

Per una tipica configurazione wireless a casa (come indicate sopr), procedere come segue:

• Sarà necessario un accesso

Internet a banda larga (linea ADSL, modem via cavo in casa o in ufficio).

• Consultare il vostro fornitore di ADSL o modem via cavo per la corretta installazione del modem.
• Collegare il modem ADSL o via cavo al router wireless N.

Collegare l'alimentatore al router Wireless N.

• Aggiunta di computer al router wireless N.

AVVISO IMPORTANTE

È possibile resettare il router wireless N all'impostazione predefinita premendo il tasto “RESET” sul retro del router. Utilizzare但这a soluzione se si dimentica la password.

4.1.2 Aggiunta di computer al router wireless-N

1. Accedere al computer.
2. Aprire la connessione a una rete facendo clic destro sull'icona di rete (o) nell'area di notifica.
3. Scegliere la rete wireless dall'elenco che appeare, quando cliccare su Connect.
4. Digitare la chiave di protezione di rete o passphrase se vi sono chiesto di farlo, quando fareblick su OK.

Verrà visualizzato un messaggio di conferma quando si è connessi alla rete.

1. Per confermare che si è aggiunto il computer, effettuare quanto segue:

Apriré la rete cliccando sul tasto Start , quindi fareclc su Control Panel. Nella casella di ricerca, digitare network, e quindi, fatto Network e Sharing Center, fareclc su View network computers and devices.

Dovreste vedere le icone dei computeraggiunti e degli altri computer e i dispositivi che fanno parte della rete.

Nb: se non visualizzate le icone nella cartella di rete, è possibile che l'indicazione della rete e la condivisione dei file siano disattivate.

Per ulteriori informazioni:

http://windows.microsoft.com/es-ES.windows7/Add-a-device-or
computer-to-a-network
http://windows.microsoft.com/es-ES.windows7/Setting-up-a-wireless
network

5. Guida alla Configurazione

5.1 Configurazione via Browser Web

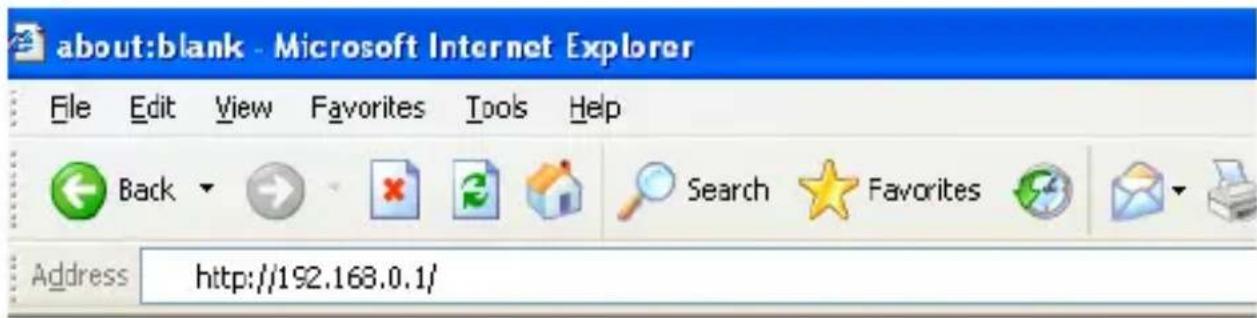

Apriere il browser web e digitare http://192.168.0.1 nella barra degli indirizzi del browser. è l'indirizzo IP di default per quello dispositivo.

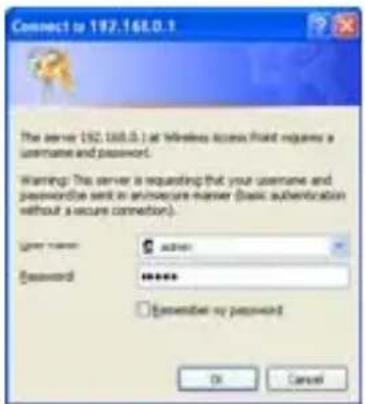

Apparirà la schermata di login seguente. Inserire il "Nome Utente" e la "Password" quando fare*clic su "OK" per il login.

Il nome utente di default e la password sono "admin".

5.2 Setup Wizard (procedura guidata)

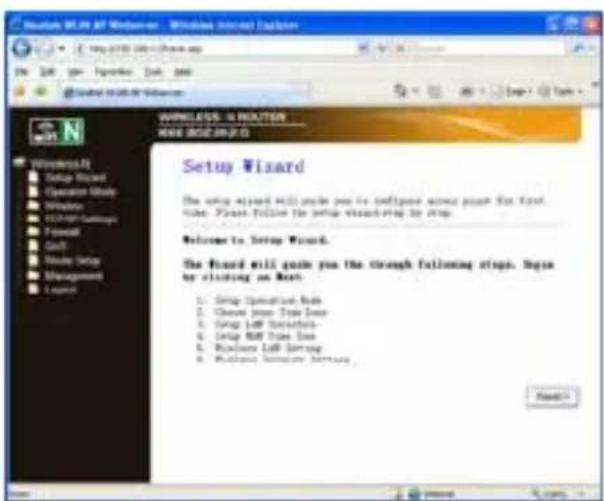

Dopo l'accesso, nel browser web verrà visualizzato il seguente sommario del router:

Il setup wizard vi guiderà nella prima configurazione del punto di accesso. Si prega di seguire la procedura guidata passo per passo.

Il Wizard vi guiderà lungo i seguenti passi. Iniziare facendo cli csc su Next.

• Impostare la modalità di funzionamento
• Scegliere il fuso orario
• Impostare l'interfaccia LAN
• Impostare il fuso orario WAN
• Configurar la LAN wireless
• Impostare la protezione wireless

5.3 Impostazione della modalità router

Per impostare la modalità router, si prega di seguire le seguenti istruzioni:

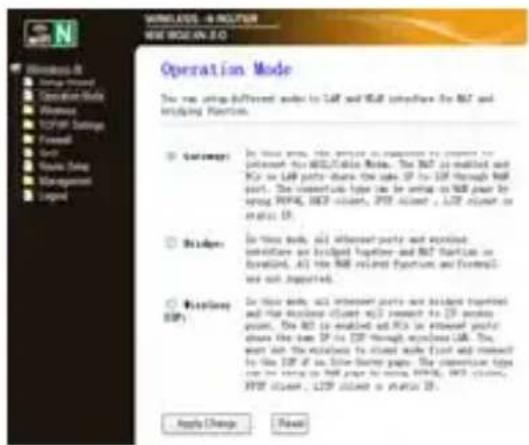

Fareolicus "Modalità di funzionamento" che si trovano nell'interfaccia di gestione web, sul vostro browser web verrà visualizzato il seguente messaggio:

Gateway

In esta modalità, il disposativo dovrebbe collegarsi ad Internet tramite ADSL / modem via cavo.

Bridge

In questa modalità, tutte le porte Ethernet e l'interfaccia wireless sono collegate fra loro e la funzione NAT è disabilitata. Tutte le funzioni e firewall correlate a WAN non sono supportate.

Wireless ISP

In questa modalità, tutte le porte Ethernet sono collegate fra loro e il client wireless si collega al punto di accesso dell'ISP.

Fare cli c sul tasto Apply Changes perambiare la modalità del router.

5.4 Impostazioni LAN

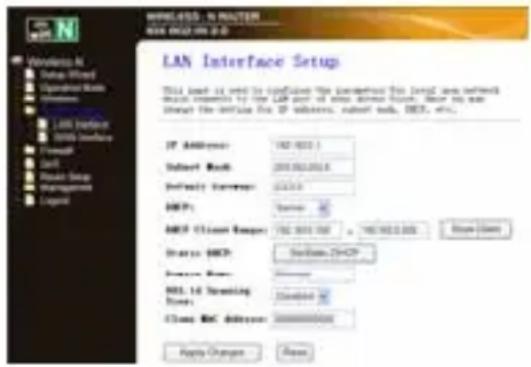

Fare cli s "TCP/IP Settings Lan Interfaces" che si trova nell'interfaccia di gestione web, sul vosto browser web verrà visualizzato il seguente messaggio:

Indirizzo IP: Inserire l'indirizzo IP del router o reimpostare router N wireless in dotted-decimal notation (impostazione di fabbrica: 192.168.0.1).

Maschera di Un codice d'indirizzo che determina le dimensioni sottorete della rete. Come maschera di sottorete utilizzare normalmente 255.255.255.0.

Tipo DHCP: Server, Client o Disattiva

Nb:

1) Se si modifica l'indirizzo IP della LAN, è necessario utilizzato il nuovo indirizzo IP per fare il login al router.
2) Se il nuovo indirizzo IP della LAN impostata non è nella stessa sottorete, il pool dell'indirizzo IP del server DHCP cambiera di conseguenza allo stesso tempo, nelle il Virtual Server e il DMZ Host non saranno effettivi finché non saranno configurati.

5.5 Concessione ad Internet (Gateway)

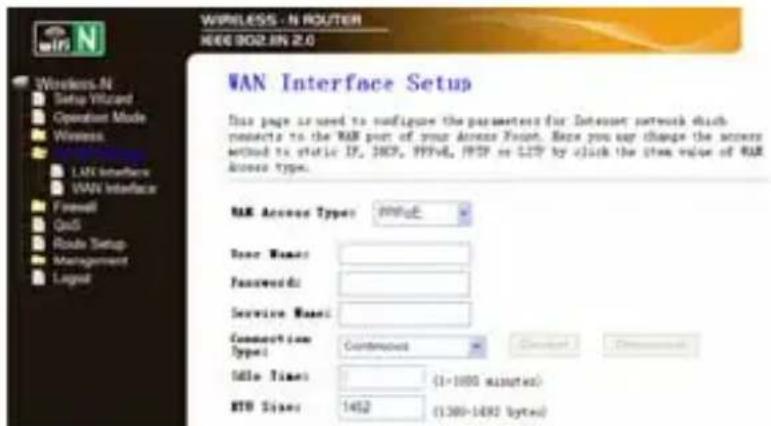

Fare cli s u "TCP/IP Settings WAN Interfaces" che si trova nell'interfaccia di gestione web. Il seguente esempio serve per la configurazione WAN "PPPoE":

Inserire il "Nome utente PPPoE" e la "Password PPPoE" fornite dall'ISP e lasciare le autres. (Il "Service Name" cui assere lasciato in bianco).

Fareolicultastoo"ApplyChangesper salvareleimpostazioni,quindi riavviareilrouter.

Dopo il riavvio, il router sare prento per la connessione ad Internet.

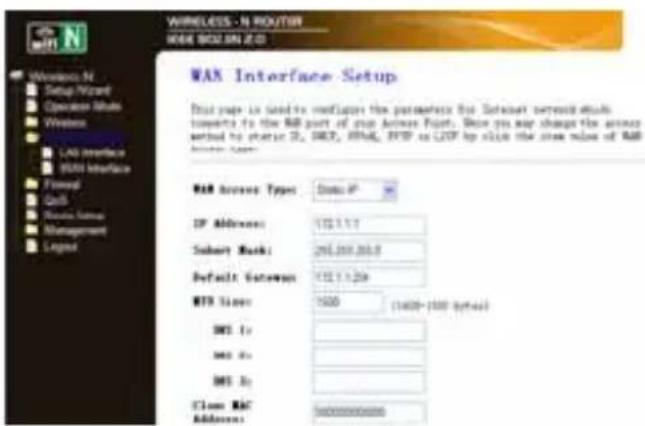

Se l'ISP fornisce un Indirizzo IP statico o fisso, impostazione Subnet Mask, Gateway e DNS, selezionare "STATICO (fisso IP)".

Inserire l'indirizzo IP / Subnet Mask / Default Gateway / MTU / PrimarY / DNS secondario in dotted-decimal notation fornito dal vosto ISP.

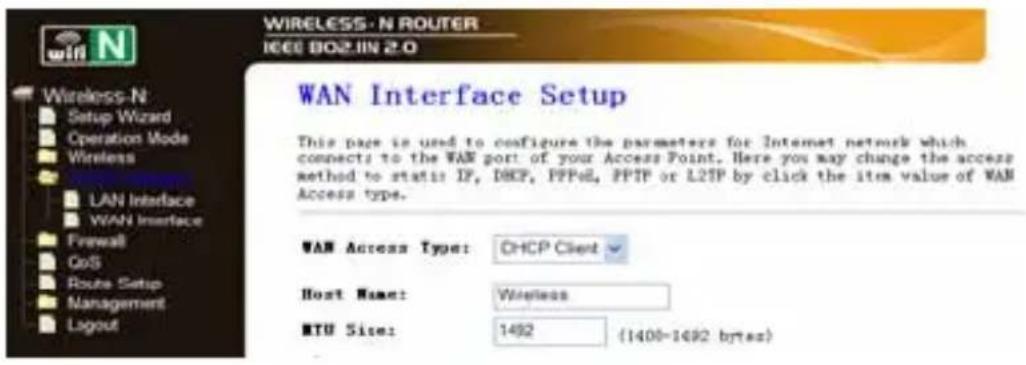

Se l'ISP fornisce il servizio DHCP, scegliere prego 'DHCP Client', e il router otterra automaticamente i parametri IP dal mystro ISP.

In questa pagina vengono visualizzati i parametri IP WAN

assegnati dinamicamente dal vosto ISP, compreso l'indirizzo IP, Subnet Mask, Default Gateway, ecc.

5.6 Configurazione wireless di base

Fare cli su "Wireless -> Basic Setttings" che si trovano nell'interfaccia di gestione web, sul vosto browser web verrà visualizzato il seguente messaggio:

Si potrebbe configurare il numero minimo di impostazioni wireless per la communicatesione, quali nome di rete (SSID) e canale. Il punto di accesso cui èssere definitivo semplicamente con solo le voci di impostazione minima.

Band: Supporta modalità miste 11G/11G/11N.

SSID: Principale Service Set Identifier. è il "nome" della vostra rete wireless.

Broadcast SSID: Selezionare "enable" per attivare l'SSID del disposativo perché sia visible dai client wireless.

Channel Number:

Questo Campo determina la frequenza di funzionamento che verrà utilizzata. Il canale di default è su Automatico, quando l'AP scegliera il miglior canale automaticamente. Non è necessarioambiare il canale wireless a meno che non si notino problemi di interferenza con un altro punto d'accesso nelle vicinanze.

5.7 Impostazioni di protezione wireless

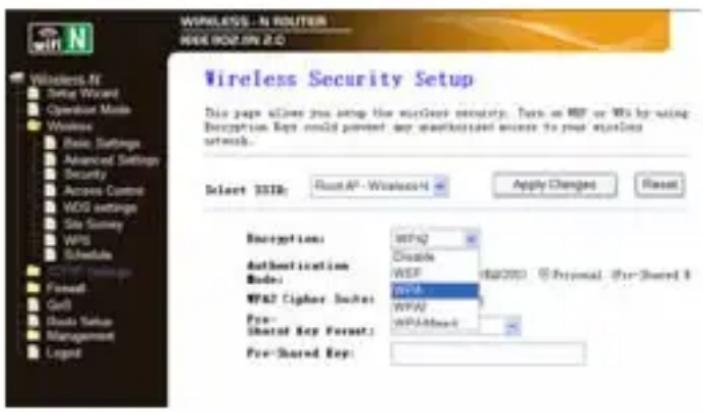

Fare cli c su "Wireless-> Security" che si trovava nell'interfaccia di gestione web, sul vosto browser web verrà visualizzato il seguente messaggio:

Impostare la protezione wireless e la crittografia per impedire l'accesso non autorizzato e per il monitoraggio. Supporti metodi di crittografia 64/128-bit WEP, WPA, WPA2.

Al terminé,farecliscus'ApplyChanges'.

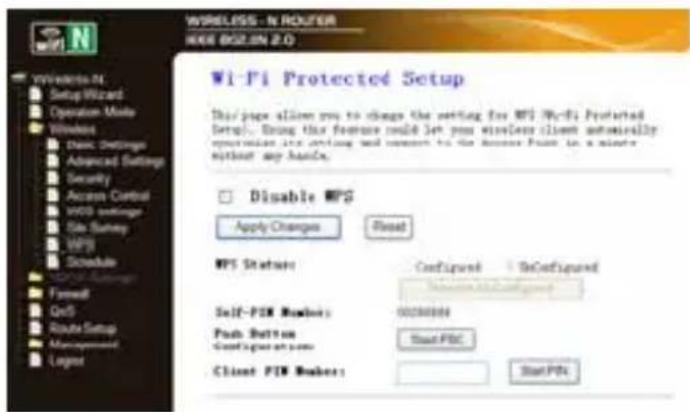

Fare cli c su "Wireless-> WPS" che si trov a nell'interfaccia di gestione web, sul vostro browser web verrà visualizzato il seguente messaggio: è possibile stabilire una connessione wireless tra adattatore wireless e router utilizzato via il metodo PBC (Push Button Configuration) o il metodo PIN.

Disabilitare WPS: Attiva / Disattiva

Modalità PIN: se il nuovo dispositivo supporta la funzione WPS (Wi-Fi Protected Setup) e il modo PIN, è possibileaggiungerla alla retetramite PIN.

Metodo PBC: se l'adattatore wireless supporta la funzione WPS (Wi-Fi Protected Setup) o il metodo PBC (Push Button Configuration)

Passo 1: premere il tasting WPS sul router direttamente per 2 - 3 secondi o fareblick sull'interfaccia di gestione web 'Start PBC'.

Passo 2: premere direttamente il tasting WPS dell'adattatore per 3 secondi.

Passo 3: aspettare finché non apparirà la segunte schermata. Cliccare su Finish per completare l'installazione WPS.

5.8 Impostazione amministratore router

Impostazione di fabbrica e Backup impostazioni, Ripristinare

È possibilefare il backup dell'impostazione di questo router in un file, in modo da poter averere diverse copie della configurazione del router per motivi di sicurezza.

Per eseguire il backup o ripristinare le impostazioni del router, seguire le seguenti istruzioni:

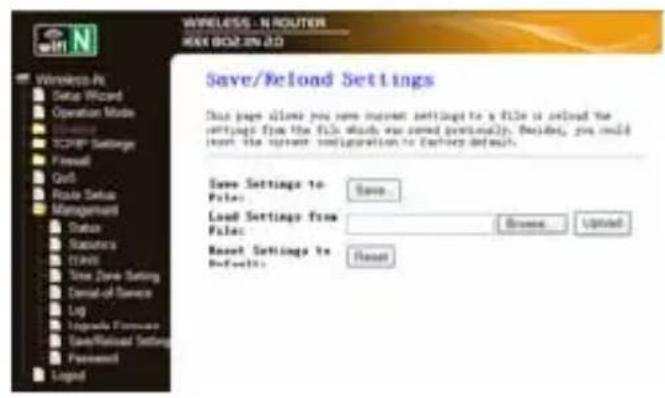

Fareolicusu‘Management>Save/Reload setting'che sitrovanell'interfaccia di gestione web,sul vostro browser web verràvisualizzato il seguente messaggio:

Salva impostazioni	Premere il tasting 'Save ... ' e verrà richiesto di scaricare la configurazione come file, è possibile salvarla come un altro nome di file per le diverse versioni e conservarla in un luogo sicuro.
Caricare impostazioni	Premere 'Browse ...' per selezionare un file di configurazione dal computer precedentamente salvato, e quando farecies su 'Upload...' pertrasferire il file di configurazione del router. Dopo che la configurazione viene caricata, la configurazione del router verrà sostituita dal file appena caricato.
Ripristina impostazioni	Farecies sul tasting 'Reset' per rimuovere tutte le impostazioni realizzate, e ripristinare la configurazione del router alle impostazioni di fabbrica.

5.9 Aggiornamento firmware

Il software di sistema utilizzato da quello router è chiamato 'firmware', proprio come tutte le applicazioni del vostro computer, quando si sostituisce la vecchia applicazione con una nuova, il computer sareà dotato di nuove funzioni. è inoltre possibile utilizzato esta funzione di aggiornamento del firmware per aggiungere nuove funzioni al vostro router, eanche fissare i bug di quello router.

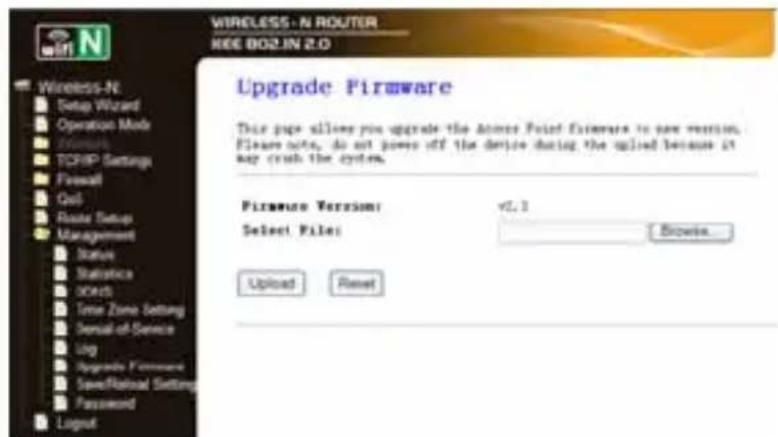

Fare cli su 'Management-> Upgrade Firmware' che si trovano nell'interfaccia di gestione web, sul vosto browser web verrà visualizzato il seguente messaggio:

FareolicultastooBrowse...verrarichiestodifornireilnome del file di aggiornamento del firmware.Epossible scaricare il file di firmware più recentedal nostro site web eutilizzarlo per aggiornare il vostrozouter.

Dopo che è stato selezionato un file di aggiornamento del firmware,fareclc sul tasto 'Upload' e il router avviera automaticamente la procedura di aggiornamento del firmware. La procedura più richiedere alcuni minuti,siate pazienti.

NB: Non interrompere la procedura di aggiornamento chiudendo il browser web o scollegando fisicamente il computer dal router. Se il firmware caricato è corrotto, l'aggiornamento del firmware avrà esito negativo e potrebbe essere necessario portare il router al rivenditore per chiedere aiuto. (Interrompe la procedura di aggiornamento annulla la garanzia).

5.10 Cambiare gestione della password

La password di default del router wireless è "admin", ed è visualizzata sul prompt di login durante l'accesso dal browser web. Esiste rischio di sicurezza se non si modifica la password di default, dal momento che tutti possano vederla. Ciò è molto importante quando si ha la funzione wireless attivata.

Per cancellare la password, seguire le seguenti istruzioni:

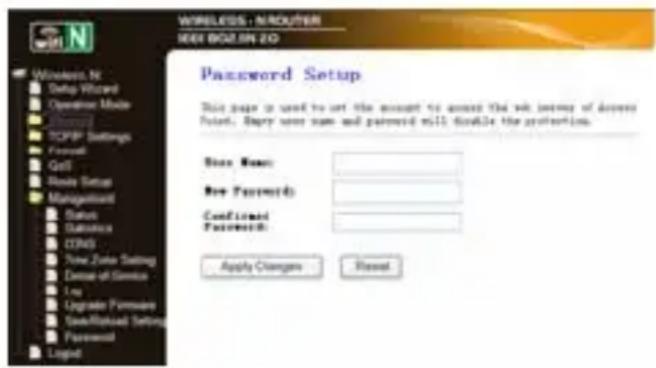

Fare cli su "Management -> Password menu" che si trovano nell'interfaccia di gestione web, sul vosto browser web verrà visualizzato il seguente messaggio:

Al terme,farecliscus'ApplyChanges';se sidesideramantenere la password originaleinvariata,farecliscus'Reset'.

6. Usfuquire dell'assistenza Tecnica

Ci auguriamo che la vostra esperienza con il router wireless N a banda larga APPR150V2 sua piacevole e facile, tuttavia potrende sperimentare dalle problema non esaminato in questa Guida Utente. In primo luogosi prega di contattare il proprio rivenditore e chiedere aiuto, se non riuscite in quello modo a risolvere il problema, potete contattare la nostra azienda.

NB: se non riuscite a verificare ciò, si prega di contattare direttamente il nostro team di supporto technician.

Grazie per il vostro sostegno eattenzione. Per ulteriori dettagli sul funzionamento, si prega di consultare la versione completa del manuale utente del router wireless N a banda larga APPR150V2.

http://www.approx.es/index.php?modulo=descargas&idcat=167
