CP710 - Telefono da scrivania Unify - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telefono da scrivania SIP
Marca	Unify
Modello	OpenScape Desk Phone CP710
Alimentazione	Alimentatore fornito o PoE (IEEE 802.3af)
Connettività	LAN (100/1000 Mb/s), Bluetooth 2.4 GHz
Funzioni principali	Telefonia SIP, altoparlante, microtelefono, connettività per auricolare e modulo di espansione
Contenuto della confezione	Telefono, supporti da scrivania, cavo del microtelefono, guida rapida
Temperatura di utilizzo	5 °C a 40 °C
Manutenzione e pulizia	Panno morbido leggermente inumidito con acqua; non spruzzare liquidi, né usare alcol o solventi
Sicurezza	Non aprire il telefono; utilizzare solo accessori originali; distanza minima di 20 cm per esposizione RF
Conformità	Direttive 2014/53/UE e 2011/65/UE; certificazione CS-03 (Canada)
Istruzioni per lo smaltimento	Non gettare nei rifiuti domestici; depositare in una raccolta differenziata (RAEE)
Esposizione a campi elettromagnetici	Distanza minima di 20 cm tra il radiatore e il corpo
Configurazione di rete	Cavo LAN schermato Cat-5 (100 Mb/s) o Cat-6 (1000 Mb/s)

Domande frequenti - CP710 Unify

Come alimentare il telefono CP710?

Il CP710 può essere alimentato tramite l'alimentatore fornito o tramite una rete LAN con PoE (Power over Ethernet) compatibile IEEE 802.3af.

Quali cavi utilizzare per il collegamento di rete?

Utilizzare un cavo LAN schermato di categoria Cat-5 per 100 Mb/s o Cat-6 per 1000 Mb/s. Il cablaggio dell'edificio deve garantire la messa a terra della guaina.

Posso collegare un auricolare o un modulo di espansione?

Sì, il telefono dispone di connettori opzionali per auricolare (E) e modulo di espansione (Key Module). È anche possibile collegare un PC tramite la porta F.

Come pulire il telefono senza danneggiarlo?

Pulirlo con un panno morbido leggermente inumidito con acqua. Non spruzzare mai liquidi e non usare alcol, solventi o prodotti abrasivi.

Qual è la temperatura ambiente consigliata per l'uso?

Il telefono deve essere utilizzato in un ambiente controllato tra 5 °C e 40 °C (41 °F a 104 °F).

Il CP710 è compatibile con Bluetooth?

Sì, integra un modulo Bluetooth che opera nella banda 2402-2480 MHz con una potenza massima di 20 dBm (EIRP).

Cosa fare in caso di problemi con il telefono?

Non aprire mai il telefono. Contattare l'amministratore di rete o il servizio di supporto di sistema. Utilizzare solo accessori originali.

Come smaltire il telefono a fine vita?

Non gettarlo nei rifiuti domestici. Depositarlo in una raccolta differenziata per rifiuti di apparecchiature elettriche ed elettroniche (RAEE) conformemente alla direttiva 2012/19/UE.

Dove trovare la documentazione completa e gli aggiornamenti?

La documentazione, le note tecniche e gli aggiornamenti del firmware sono disponibili sul sito wiki.unify.com e su unify.com (sezione Supporto).

Qual è la distanza minima da rispettare per l'esposizione alle onde?

L'apparecchiatura deve essere installata e utilizzata a una distanza minima di 20 cm tra il radiatore e il corpo, in conformità con le normative sull'esposizione ai campi elettromagnetici.

MANUALE UTENTE CP710 Unify

Instalilazione e-guide raplicita di riferimento iniziative risorse di sappare a risposta.

Guai de Instruetio e Referencia Rapafo

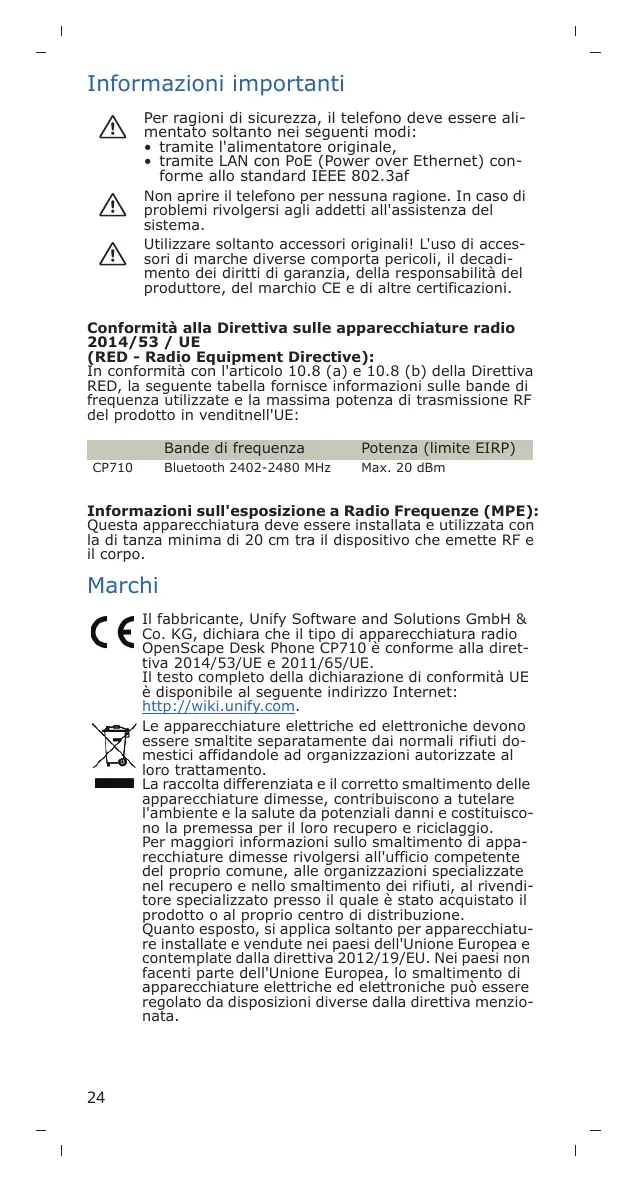

Informazioni importanti

Per ragioni di sicurezza, il Telefono devese essere alimentato soltanto nei seguenti modi: tramite l'alimentatore originale, tramite LAN con PoE (Power over Ethernet) conforme allo standard IEEE 802.3af

Non apriré il telefono per nessuna ragione. In caso di problemi rivolgersiagli addetti all'assistenza del problema.

Utilizzato soltanto accessori originali! L'uso di acces-sori di marche diverse comporta pericoli, il decadi-mento dei diritti di garanzia, della responsabilità delproduttore, del marchio CE e di altre certificazioni.

Conformità alla Direttiva sulle apparecchiature radio 2014/53 / UE (RED - Radio Equipment Directive):

In conformità con l'articolo 10.8 (a) e 10.8 (b) della Direttiva RED, la segmente tabella fornisce informazioni sulle bande di frequenza utilizzate e la massima potenza di trasmissione RF del prodotto in venditnell'UE:

Bande di frequenza Potenza (limite EIRP)

CP710

Bluetooth 2402-2480 MHz

Max. 20 dBm

Informazioni sull'esposizione a Radio Frenquenze (MPE): Questa apparecchiata deve essere installata e utilizzata con la di tanza minima di 20 cm tra il dispositivo che emette RF e il corpo.

Marchi

C E Il fabbricante, Unify Software and Solutions GmbH & Co. KG, dichiara che il tipo di apparecchiatura radio OpenScape Desk Phone CP710 è conforme alla direttiva 2014/53/UE e 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al segmente indirizzo Internet: http://wiki.unify.com.

Le apparecchiature elettriche ed elettroniche devono essere smalitte separatamente dai normali rifiuti domestici affidavitandole ad organizzazioni autorizzate al loro trattamento.

La raccolta differenziata e il corretto smaltimento delle apparecchiature dimesse, contribuiscono a tutelare l'ambiente e la salute da potenziali danni e costitucono la premessa per il loro recupero e riciclaggio. Per maggiori informazioni sullo smaltimento di apparecchiature dimesse rivolgersi all'ufficio competente del proprio comune, alle organizzazioni specializzate nel recupero e dello smaltimento dei rifiuti, al rivenditore specializzato presso il quale è stato acquistato il prodotto o al proprio centro di distribuzione.

Quanto esesto, si applica soltanto per apparecchiature installate e vendute nei paesi dell'Unione Europea e contemplate nella direttiva 2012/19/EU. Nei paesi non facenti parte dell'Unione Europea, lo smaltimento di apparecchiature elettriche ed elettroniche cui èsere regolato da dispositionsi diverse nella direttiva menzionata.

Cura e pulizia del Telefono

• Non pulire in nessun caso il Telefono spruzzandovi sostanze liquide, poiché penetrando al suo interno possono causare danni o problemi di funzionamento.
• Non utilizzato nemmeno sostanje quali alcol, prodotti chimici, solventi o polveri abrasive once evitare danni alla superficie.
• Pulire il Telefono servendosi di un panno morbido e leggermente inumidito con dell'acqua.

Documentazione in Internet

Questa e altra documentazione è disponibile nel site Internet: http://www.unify.com Supporto.

Dati tecnici, informazioni sugli aggiornamenti del firmware, risposta a domande frequenti e molto altro, sono disponibili nel site Internet: http://wiki.unify.com.

Dotazione

a

⑥
e

Unify

OpenScape

Desk Phone CP710

d

Atos

Istruzioni sul luogo di installmente

• IltelefonosIPdevessere collegato soltanto aduna rete WLAN o LAN interna.L'apparechio devese essere collegato all'infrastruttura IPtramite un cavolo LAN schermato:Cat-5 da 100Mb / s oCat-6da 1000Mb / s .Assicurarsi che lo schermo del suddetto cavo della LAN interna sa collegato a terra.
  Installare il telefono in ambienti protetti e a temperature comprese tra 5^ e 40^ 41 日 e 104^
• Non installare il Telefono in ambienti soggetti a elevata formazione di polvere; ciò più pregiudicare in modo significativo il ciclo di vita del Telefono stesso.
• Onde evitare il danneggiamento di componenti elettronici o dello chassis del Telefono, non esporre quest'ultimo alla luce diretta del sole o ad altre fonti di calore.
• Non installare il Telefono in ambienti soggetti a formazione di vapore, ad esempio stanze da bagno.

Collegamento del microtelefono

Vedere anche riepilogo a pagina 2.

1. Inserire la spina dell'estremita lunga del cavo d del microtelefono nella presa sulla base del Telefono e far passare il cavo atraverso il canale previsto.
2. Inserire la spinta dell'estremità corta del cavo © del microtelefono nella presa sul microtelefono ©.

Montaggio del telefono

Vedere anche riepilogo a pagina 2.

Installazione tavolo

E' possibile inseire i supporti sua sul lato lungo che sul lato corto del Telefono e scegliere tra un'inclinazione di 22,5^ o 45^ gradi:

1. Posare il Telefono con la base rivolta verso l'alto su una superficie liscia e rimuovere, ove essere, tutti i cavi del Telefono tranne il cavo ④ del microtelefono.
2. Inserire, come sostrato, i supporti sulle guidie di scorrimento a forma di L sulla base del Telefono.
3. Far scorrere i supporti finché non si blocca in posizione.

1. Se la作為 LAN non è dotata di PoE (Power over Ethernet) - chiedere al personale technique incaricato - collegate alla presa un alimentatore omologato.
2. Collegare il cavo LAN alla presa B del Telefono e alla presa sulla parete o sul pavimento.

Connessione optional

Se lo si desidera, si possono collegare ulteriori dispositivi al te- lefono (vedereanche riepiloq a pagina 2):

La connessione al PC
F N La connessione all'auricolare
E Connessione per Key Module

Se per il correttto funzionamento del telefono dovessero essere necessarie altre impostazioni, rivolgersi all'amministratore del sistema.

Condizioni di licenza per l'utente finale terzo

Software OpenScape Desk Phone CP710

Questo prodotto contiene il software OpenScape Desk Phone CP710 ("Software"), di proprietà intellettuale di Unify Software and Solutions GmbH & Co. KG (di seguito denominata "Unify"), tranne in caso di esplificita dichiarazione contraria. Il Software è protetto alla legge tedesca sul copyright, da copyright e da trattati internazionali, nonché da tutte le altre leggi applicabili e, con l'eccezione di accordi contrattuali diversi, viene concessions a Voi in conformità ai termini dell'accordo di licenza con l'utente finale di Unify ("EULA Unify").

Software Open Source utilizzato nel prodotto

Oltre ai suiomi componenti, il prodotto contiene software Open Source embedded sviluppato da terme parti. Tale software Open Source embedded è protetto da copyright. I diritti d'uso del software Open Source embedded del prodotto, altre alla simplice esecuzione del programma, sono disciplinati dalle condizioni della licenza Open Source pertinente.

La conformità alla licenza Open Source consente di utilizzare il software Open Source embedded nelle modalità previste nella licenza Open Source pertinente. In caso di conflutto tra le condizioni di EULA Unify, o di un accordo contrattuale fra Voi e Unify, e le condizioni della licenza Open Source, saranno le condizioni di quest'ultima a prevalere, relativamente alle parti del software Open Source embedded contente nel Software. Il software Open Source embedded del prodotto viene concessions a Voienersa royalty, ovvero non sono previsto oneri per la concessione e l'esercizio dei diritti della licenza, benché Unify possa addebitare il rimborso deiosti sostenuti da Unify stessa al fine di fornirvi il software Open Source.

Ove richiesto, ai sensi delle licenze Open Source applicabili, Voi pottrete ottenere una copia su supporto fisico dei componenti software Open Source pertinenti, contenuti nel prodotto,或者其他 relative licenze Open Source, inclusi, se richiesto,anche il codice sorgente scaricabile, la documentazione e altre informazioni supplementari. Siete pregati di contattare la sede centrale di Unify per ricevere informazioni su come otteneri un supporti fisici e sulle tariffe di spedizione applicabili. Inoltre Unify più decidere di fornire le informazioni del casotramite una categoria dedicata del propriochio web. Per selezionare o cercare i prodotti applicabili, visitate l'indirizzo http://wiki.unify.com.

Garanzia sull'uso ulteriore del software Open Source

Unify non fornisce alcuna garanzia per il software Open Source embedded, se viene utilizzato in modo diverso da quando previsto da Unify. Nel rispetto di qualsiassi accordo contrattuale esplicito con Unify, le licenze Open Source applicabili al software Open Source embedded definitsono la garanzia, se estidente,resa dagli autori o dai licenziatari del software Open Source. Unify disconosce specificamente qualsiasi garanzia per difetti causati dall'alterazione di qualsvoglia software Open Source embedded o della configurazione del prodotto. Non sono那一 assere avanzate rivendicazioni di garanzia nei confronti di Unify qualora il software Open Source embedded violi i diritti di propietà intellettuale di una terza parte. Verrà fornita assistenza tecnica, eventualmente, solo per i prodotti contententi software non modificato.
