Type de produit	Téléphone de bureau SIP
Marque	Unify
Modèle	OpenScape Desk Phone CP710
Alimentation	Bloc d'alimentation fourni ou PoE (IEEE 802.3af)
Connectivité	LAN (100/1000 Mb/s), Bluetooth 2.4 GHz
Fonctions principales	Téléphonie SIP, haut-parleur, combiné, connectivité micro-casque et module d'extension
Contenu de la livraison	Téléphone, supports de bureau, câble du combiné, guide rapide
Température d'utilisation	5 °C à 40 °C
Entretien et nettoyage	Chiffon doux légèrement humidifié à l'eau; ne pas vaporiser de liquide, ni utiliser d'alcool ou solvants
Sécurité	Ne pas ouvrir le téléphone; utiliser uniquement des accessoires d'origine; distance minimale de 20 cm pour exposition RF
Conformité	Directives 2014/53/UE et 2011/65/UE; certification CS-03 (Canada)
Consignes de mise au rebut	Ne pas jeter avec les ordures ménagères; déposer dans une collecte sélective (DEEE)
Exposition aux champs électromagnétiques	Distance minimale de 20 cm entre le radiateur et le corps
Configuration réseau	Câble LAN blindé Cat-5 (100 Mb/s) ou Cat-6 (1000 Mb/s)

FOIRE AUX QUESTIONS - CP710 Unify

Comment alimenter le téléphone CP710 ?

Le CP710 peut être alimenté soit par le bloc d'alimentation fourni, soit via un réseau LAN avec PoE (Power over Ethernet) compatible IEEE 802.3af.

Quels câbles utiliser pour le raccordement réseau ?

Utilisez un câble LAN blindé de catégorie Cat-5 pour 100 Mb/s ou Cat-6 pour 1000 Mb/s. Le câblage du bâtiment doit assurer la mise à la terre de la gaine.

Puis-je connecter un micro-casque ou un module d'extension ?

Oui, le téléphone dispose de connecteurs optionnels pour micro-casque (E) et module d'extension (Key Module). Vous pouvez également connecter un PC via le port F.

Comment nettoyer le téléphone sans l'endommager ?

Nettoyez-le avec un chiffon doux légèrement humidifié à l'eau. Ne vaporisez jamais de liquide et n'utilisez pas d'alcool, de solvants ou de produits abrasifs.

Quelle est la température ambiante recommandée pour l'utilisation ?

Le téléphone doit être utilisé dans un environnement contrôlé entre 5 °C et 40 °C (41 °F à 104 °F).

Le CP710 est-il compatible avec le Bluetooth ?

Oui, il intègre un module Bluetooth fonctionnant dans la bande 2402-2480 MHz avec une puissance maximale de 20 dBm (EIRP).

Que faire en cas de problème avec le téléphone ?

N'ouvrez jamais le téléphone. Contactez votre administrateur réseau ou le service de support système. Utilisez uniquement des accessoires d'origine.

Comment éliminer le téléphone en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans une collecte sélective pour déchets d'équipements électriques et électroniques (DEEE) conformément à la directive 2012/19/EU.

Où trouver la documentation complète et les mises à jour ?

La documentation, les notes techniques et les mises à jour de firmware sont disponibles sur le site wiki.unify.com et sur unify.com (rubrique Support).

Quelle est la distance minimale à respecter pour l'exposition aux ondes ?

L'équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps, conformément aux réglementations sur l'exposition aux champs électromagnétiques.

MODE D'EMPLOI CP710 Unify

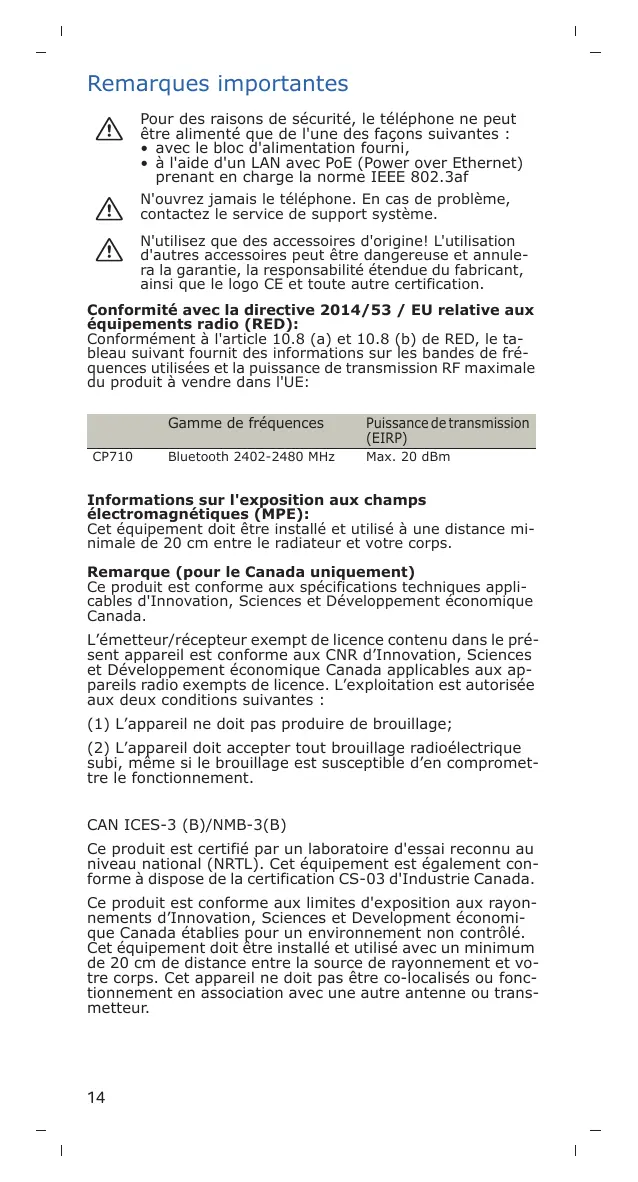

Montage des téléphones

Pour des raisons de sécurité, le téléphone ne peut être alimenté que de l'une des façons suivantes :

• avec le bloc d'alimentation fourni,
• à l'aide d'un LAN avec PoE (Power over Ethernet) prenant en charge la norme IEEE 802.3af

N'ouvre jamais le téléphone. En cas de problème, contactez le service de support système.

N'utilisez que des accessoires d'origine! L'utilisation d'autres accessoires peut être dangereuse et annulera la garantie, la responsabilité étendue du fabricant, ainsi que le logo CE et toute autre certification.

Conformité avec la directive 2014/53/eu relative aux équipements radio (RED)

Conformément à l'article 10.8 (a) et 10.8 (b) de RED, le tableau suivant fournit des informations sur les bandes de fréquences utilisées et la puissance de transmission RF maximale du produit à vendre dans l'UE:

Gamme de fréquences

Puissance de transmission (EIRP)

CP710

Bluetooth 2402-2480 MHz

Max. 20 dBm

Informations sur l'exposition aux champs électromagnétiques (MPE)

Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.

Remarque (pour le canada uniquement)

Ce produit est conforme aux spécifications techniques applicables d'Innovation, Sciences et Développement économique Canada.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

CANICES-3(B)/NMB-3(B)

Ce produit est certifié par un laboratoire d'essai reconnu au niveau national (NRTL). Cet équipement est également conforme et dispose de la certification CS-03 d'Industrie Canada.

Ce produit est conforme aux limites d'exposition aux rayonnements d'Innovation, Sciences et Dévelopment Économique Canada établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps. Cet appareil ne doit pas être colocalisé ou fonctionner en association avec une autre antenne ou transmetteur.

Logos

Le soussigné, Unify Software and Solutions GmbH & Co. KG, déclare que l'équipement radioélectrique du type OpenScape Desk Phone CP710 est conforme aux directives 2014/53/UE et 2011/65/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://wiki.unify.com.

Les produits électriques et électroniques ne doivent pas être mis au rebut avec les déchets municipaux, mais dans les installations de collecte prévues à ce effet par le gouvernement ou les autorités locales. La mise au rebut adéquate et la collecte séparée de votre vieux appareil permettront d'éviter d'éventuelles conséquences négatives sur l'environnement et la santé des personnes. C'est une condition préalable à la réutilisation et au recyclage des appareils électriques et électroniques. Pour plus d'informations sur la mise au rebut de vos derniers appareils, contactez les services municipaux, le service responsable de l'élimination des déchets, le magasin dans lequel vous avez acheté le produit ou bien votre représentant commercial. Les éléments énoncés ci-dessus ne sont totalement valables que pour les appareils installés et vendus dans les pays de l'Union européenne et pour lesquels la directive 2012/19/EU s'applique. Il se peut que les pays situés en dehors de l'Union européenne appliquent d'autres règles en ce qui concerne la mise au rebut des appareils électriques et électroniques.

Consignes d'entretien et de nettoyage

• Ne vaporisez jamais le téléphone avec des liquides. Tout liquide pénétrant le téléphone peut engendrer des dysfonctionnements ou la destruction de l'appareil.
• N'utilise également pas de substances telles que l'alcool, les produits chimiques, les solvants ou les agents abrasifs car de telles substances peuvent engendrer un endommagement de la surface de l'appareil.
• Nettoyez le téléphone avec un chiffon doux et légèrement humidifié avec de l'eau.

Documentation sur internet

La documentation, y compris le présent document, peut être consultée sur Internet à l'adresse : http://www.unify.com -> Support.

Vous trouverez des notes techniques, des informations sur les mises à jour de firmware, des foires aux questions et bien d'autres informations sur Internet, à l'adresse : http://wiki.unify.com

Contenu de la livraison

(b) e

Unify

OpenScape

Desk Phone CP710

OpenScape Desk Phone CP710 Supports pour la mise en place Câble du combiné Guide rapide d'installation et de référence

Remarques sur le lieu d'utilisation

• L'utilisation d'un téléphone SIP n'est autorisée queavec un câblage WLAN ou LAN d'intérieur. L'appareil doit être connecté à l'infrastructure IP à l'aide d'un cable LAN blindé : Cat-5 pour 100 Mb/s ou Cat-6 pour 1000 Mb/s. Le câblage LAN du BATIMENT doit assurer la mise à la terre de la gaine de ce cable. Le téléphone doit être utilisé dans un environnement contrôlé avec une temperature ambiente comprise entre 5°C et 40°C (41°F et 104°F).
• N’installez pas le téléphone dans une pièce où la poussière s’accumule en grande quantité. Ceci pourrait considérablement réduire la durée de vie du téléphone.
• N'exposez pas le téléphone aux rayons du soleil ou à toute autre source de chaleur, car ceci pourrait endommager les composants électroniques et le boîtier plastique.
• N'utilisez pas le téléphone dans des environnements humides tels que des toilettes.

Raccordement du combiné

Voir aussi la vue d'ensemble page 2.

1. Branchez le connecteur place au bout le plus long du cordon dans la prise ⑥ située sous le téléphone et passez le câble dans la gorge prévue à cet effet.
2. Branchez le connecteur au bout le plus court du cordon (d) dans la prise située sur le combiné (c).

Montage du téléphone

Voir aussi la vue d'ensemble page 2.

Montage sur bureau

Vous pouvez positionner les supports pour la mise en place du téléphone dans le sens que vous souhaitez et ainsi désirée entre une inclinaison à 22,5° ou de l'appareil:

extrémité longue: 22,5°

extrémité courte : 45°

1. Retournez simplement le téléphone et posez-le sur une surface stable avec l'arrière du téléphone vers vous. Retirez tous les câbles connectés à l'appareil, sauf le cordon ④.
2. Insérez les supports comme indiqué dans les rails en forme de L situés sous le téléphone.
3. Faites glisser les supports jusqu'à ce que vous sentiez un clic.

1. Si votre réseau local LAN ne dispose pas de la fonction PoE (Power over Ethernet), branchez un bloc secteur adapté. Renseignez-vous auprès de votre équipe technique.
2. Raccordez le câble LAN au port (B) correspondant sur le téléphone et une prise électrique murale ou de sol.

Connexions facultatives

Il est possible de connecter d'autres appareils à votre téléphone (voir aussi la vue d'ensemble page 2):

La connexion au PC F La connexion au micro-casque E Sortie pour module d'extension (Key Module)

Si d'autres paramétrages sont nécessaires pour que le téléphone fonctionne correctement, veuillez contacter votre administrateur.

Logiciel openscape desk phone CP710

Ce produit inclut le logiciel OpenScape Desk Phone CP710 (« Logiciel »), qui est la propriété intellectuelle de Unify Software and Solutions GmbH & Co. KG (ci-après dénommé « Unify »), sauf indication contraire.

Le logiciel est protégé par les lois allemande et internationale sur les droits d'auteur, les traités internationaux et toutes les autres lois applicables, et, sauf s'il en a été convenu autrement par contrat, il vous est concédé sous licence selon les conditions du contrat de licence utilisateur final de Unify (« CLUF de Unify »).

Logiciel open source utilisé dans le produit

Ce produit inclut, notamment, un calcul él Open Source développé par des tiers. Ce calcul él Open Source est protégé par les droits d'auteur. Vos droits d'utilisation du calcul él Open Source intégré dans ce produit autres que la simple exécution du programme sont régis par les conditions de la licence Open Source correspondante.

Votre acceptation des conditions de licence Open Source vous concède le droit d'utiliser le logiciel Open Source intégré conformément auxdites conditions. En cas de conflit avec le CLUF de Unify ou avec un accord contractuel entre vous et Unify, les conditions de licence d'Open Source s'appliquent aux parties Open Source intégrées du Logiciel.

Le logiciel Open Source intégré dans ce produit vous est concédé sous licence sans frais. En d'autres termes, la concession et l'exercice des droits de licence ne seront pas l'objet de frais supplémentaires, mais Unify pourra vous facturer des frais pour le remboursement des coûts engagés par Unify pour vous fournir le logiciel Open Source.

Dans les cas où les licences Open Source applicables l'exigent, vous êtes en droit d'obtenir une copie physique des composants logiciels Open Source correspondants inclus dans ce produit, ainsi que les licences Open Source applicables, y compris, le cas échéant, le code source, la documentation et d'autres informations complémentaires téléchargeables, sur support. Veuillez contacter le siège de Unify pour savoir comment obtenir le support et connaître les frais de traitement applicables. Unify peut également décider de fournir les informations appropriées par le biais d'une section dédiée de son site Web. Nous vous invitons à sélectionner ou rechercher le ou les produit(s) applicable(s) sur notre site à l'adresse http://wiki.unify.com.

Garantie relative à une autre utilisation du logiciel open source

Unify n'offre aucune garantie pour le logiciel Open Source intégré s'il est utilisé d'une quelconque autre manière que la seule exécution de programme prévue par Unify. Sous réserve d'un accord contractuel explicite avec Unify, les licences Open Source applicables au logiciel Open Source intégré définissent la garantie, le cas échéant, offerte par les auteurs ou concédants de licence du logiciel Open Source. Unify décline en particulier toute responsabilité pour des défauts dus à la modification du logiciel Open Source intégré ou de la configuration du produit. Unify n'offre aucune garantie dans les cas où le logiciel Open Source intégré enfreint les droits de propriété intellectuelle d'un tiers. Le cas échéant, un support technique sera fourni uniquement pour les produits incluant un Logiciel non modifié.
