MANUALE UTENTE WX803 WX803.9 WORX

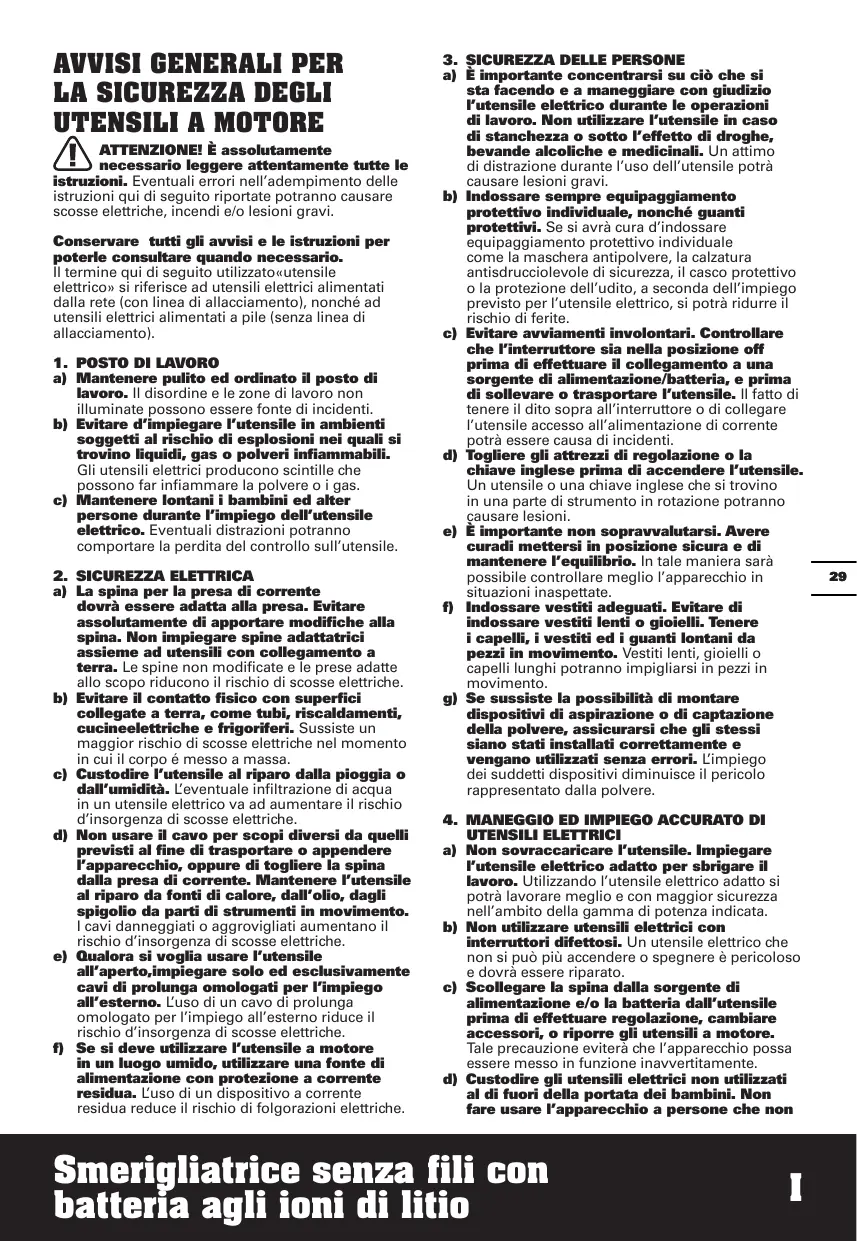

ATTENZIONE! E assolutamente

necessario leggere attendamente tutte le

istruzioni. Eventuali errorsi nell'adempimento delle istruzioni qui de seguito riportare potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvi e le istruzioni per poterle consultare quando necessario.

Il termine qui di seguito utilizzato «utensile elettrico» si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento), nonché ad utensili elettrici alimentati a pile (senza linea di allacciamento).

1. POSTO DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate sono più fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri inflammabili. Gli utensili elettrici producono scintille che sono far inframmare la polvere o i gas.
c) Mantenere lontani i bambini ed alter persona durante I'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.

2. SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrè essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assiemde ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucineelettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corso èesso a massa.
c) Custodire l'utensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad augmentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'apparecchio, oppure di togliere la spina alla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigolio da parte di strumenti in movimento. I cavi danneggiati o aggravigiati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto, impiagare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Se si deve utilizzato l'utensile a motore in un luogo umido, utilizzato una fonte di alimentazione con protezione a corrente residua. L'uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3. SICUREZZA DELLE PERSONE

a) É importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l'utensile elettrico durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o tutto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di restrazione durante l'uso dell'utensile potra causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale, nonché quanti protettivi. Se si avrav cure d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucchiovole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'utensile elettrico, si potra ridurre il rischio di ferite.
c) Evitare avviamenti involontari. Controllare che l'interruttore sia nella posizione off prima di effettuare il collegamento a una sorgente di alimentazione/batteria, e prima di sollevare o trasportare l'utensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'utensile accesso all'alimentazione di corrente potrè essere causa di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni.
e) É importante non sopravvalutarsi. Avere curadi mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sera possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i quanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezioni in movimento.
g) Se sussiste la possibilità di montare dispositivi da aspirazione o di capazizione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzatienza errori. L'impiego dei suddetti dispositivi diminuisce il pericolò rappresentato alla polvere.

4. MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzando l'utensile elettrico adatto si potra lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicate.
b) Non utilizzato utensili elettrici con irrituttori difettosi. Un utensile elettrico che non si più accendere o spagnere è pericoloso e dovrá essere riparato.
c) Scollegare la spina dall'Sorgente di alimentazione e/o la batteria dall'utensile prima di effettuare regolazione, cambiare accessori, o ripore gli utensili a motore. Tale precauzione evitera che l'apprecchio possa essere quello in funzione inavvertitamente.
d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'apparecchio a persona che non

sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persona inesperte.

e) Effettuate accuramente la manutenzione dell'apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s'inceppino, che non ci siano pezioni rotti o danneggiati al punto tale da limitare la funzione dell'apparecchio stesso. Far riparare le parti danneggiate prima d'impiegare l'apparecchio. Numerosi incidenti vengono causati da utensili elttrici la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere affiliati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
g) Utilizzato utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di apparecchio. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impio di utensili elettrici per usi diversi da quali consentiti potra dar luogo a situazioni di pericolò.

5. MANEGGIO ED IMPIEGO ACCURATO DI ACCUMULATORI

a) Caricare l'accumatore solo ed escludvamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso.
b) Utilizzare negli utensili elettrici solo ed escludivamente gli accumulatori previsti allo scopo. L'uso di accumulatorati di tipo diverso potra dare insorgenza a lesioni e comportare il rischio d'incendi.
c) Tenere l'accumulatore non utilizzato lontano da graffiti, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall'accumulatore. Evitarne il dato. In caso di dato casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in dato con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall'accumulatore potr'a causare irritazioni cutanee o bruciature.

6. ASSISTENZA

a) Fare riparare l'apparecchio solo ed esquisivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'apparecchio.

ISTRUZIONI SULLA SIGUREZZA PER OGNI TIPO DI FUNZIONAMENTO

Avvisi di sicurezza comuni per le operazioni di levigatura e taglio:

a) Questo utensile più funzionare comme molatrice, o come strumento per il taglio. Leggere tutti gli avvisi sulla sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo utensile elettrico. La mancata osservanza di dette istruzioni più esporre al rischio di folgorazioni elettriche, incendio e/o altre lesionsi gravi.
b) Non si consiglia l'esecuzione di operazioni quali levigatura, pulizia con spazzola metallica, e lucidatura con questo utensile. L'esecuzione di operazioni per le quali l'utensile non è stato realizzato vu esporre a rischi e lesionsi personali.
c) Non utilizzato accessori che non sono stati realizzati in modo specifico e consigliati dal costruttore. Il fatto che sia possibile attaccare gli accessori sull'utensile non è garanzia di funzionamento sicuro.
d) La velocità nominale dell'accessorio deve essere almeno parla alla velocità massima dell'utensile. Accessori con velocità superiora a quale nominale sono essere proiettati via.
e) Il diametro esterno e lo spessore dell'accessori devono essere compresi in quelli accettati dall'utensile. Non è possibile proteggere o controllare in modo adeguato accessori di dimensioni errate.
f) Accessori con filetto riportato devono essere adatti in modo preciso alla fillettatura dell'alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
g) Non usare accessori danneggiati. Prima di初次 uso ispezionare l'accessorio, quali dischi abrasive per vericare la presenza di schegge e fessure, i supportei dei tamponi per controllare la presenza di fessure, usura o excessiva usura. Se I'utensili o l'accessorio vengono fatti cadere, ispezionari per vericare la presenza di danni, o utilizzato un accessorio non danneggiato. Dopo aver posizionato e installato un accessorio, positizonarsi e far collocare eventuali altre persone al di fuori del piano di rotazione dell'accessorio e far girare I'utensile sensa carico per un minuto. Normalmente gli accessori danneggiati si rompono durante I'esecuzione di esta prova.
h) Indossare dispositivi di protezione individuali. In funzione dell'applicazione,

usare una maschera per il volto, occhiali protettivi o occhiali di sicurezza. Se necessario indossare una mascherina per la polvere, dispositivi di protezione per l'udito, quanti e grembiule in grado di arrestare eventuali frammenti di piccole dimensioni. La protezione degli occhi deve essere in grado di arrestare piccolo frammenti generate dalle diverse operazioni. La mascherina antipolverve e il respiratore devono essere in grado di filtrare le particelle che si creano con il lavoro. L'esposizione prolongata a rumori molto forti cui po禄vecare la perdita dell'udito.

i) Far sostare altre personne a distance di sicurezza dall'area di lavoro. Chi accede all'area di lavoro delve indossare un dispositivo di protezione individuale.
Frammenti dell'oggetto su cui si sta lavorando o derivanti alla eventuale rottura di un accessorio potrebbero essere proiettati via e provocare lesions personali nell'area immediatamente attigua alla zona di lavoro.
j) Tenere l'utensile solo utilizzando le apposite superfici, in particolare durante l'esecuzione di operazioni nelle quali l'accessorio per il taglio piùVenire a contatto con cavi nascosti.
k) Non pogiare mai l'utensile fino a quando I'accessorio non si è arrestato completeness. L'accessorio, se ancora in rotazione, potrebbe far presa sulla superficie e far perdere ilCONTROLLO dell'utensile.
I) Non azionare l'utensile nelle lo si trasporta lateralemente. Il contatto accidentale con l'accessorio in rotazione poterebbe far catturare parti degli indumenti, che verrebrero trascinati all'interno dell'accessorio.
m) Pulire con regolarità le aperture per la ventilazione dell'utensile. Le ventole del motore aspirano all'interno della scopcca la polvere, e un accumulo excessivo di polvere può esporre al rischio di folgorazioni.
n) Non azione l'utensile in prossimità di materiali infammabili. Le scintille potrebbero provocare l'accensione di tali materiali.
o) Non usare accessori che richiedono refrigeranti liquidi. L'uso di refrigeranti liquidi, quali acqua o altri liquidi, vuo esporre al rischio di folgorazione elettrica.
p) La mano dell'utente deve essere sull'impugnatura quando si lavora. Usare sempre le impugnatura ausiliarie in dotazione con l'apparecchio. Una perdita del controllo potrebbe causare lesions alla persona.

ALTRE ISTRUZIONI SULLA SIGUREZZA PER OGNI TIPO DI FUNZIONAMENTO

Il rischio di rimbalzo indietro e avvisi relativi

Il rimbalzo indietro è una reazione improvvisa

causata dall'inceppamento di un disco, di un supporto per tampone, di un a spazzola o di un qualsiasi altri accessorio. L'inceppamento mette il disco in una condizione di stallo temporaneo e in al consequencese movimento incontrolato in direzione opposta dell'accessorio in rotazione, nel punto in cui si è verificato l'inceppamento.

Ad esempio, se un disco abrasive si inceppa nel pezzo in lavorazione, il bordo esterno del disco che sta penetrando nel punto in cui si verifica l'inceppamento più affondare di più nella superficie del materiale, e di conseguenza il disco potrebbe saltare indietro. Il disco più saltare versuso l'operaatore o allontanarsi da thiso, in relazione alla direzione di rotazione del disco nel punto in cui si verifica l'inceppamento. Inoltre i dischi abrasivi sono rompersi in queste condizioni.

Il rimbalzo indietro è il risultato di un uso e/o procedure errate, o di condizioni che possono essere evitate se si adottano le misure di sicurezza fornite di seguito.

a) Mantenere una presa salda sull'utensile e posizionare corpo e braccio in modo da oppore resistenza ad un eventuale rimbalzo. Utilizzare sempre le impugnature ausiliarie, se fornite, per esercitare il controlo massimo in caso di rimbalzo indietro o di reazioni all'avvio. L'operatore è in grado di controllare eventuali rimbalzi indietro, se si sono prese le misure adeguate.
b) Non posizionale mai la propria mano in prossimità dell'accessorio in rotazione. Gli accessori sono rimbalzare e colpire la mano.
c) Non posizionare il proprio corpo in una zona in cui potrabilmente potrebbe arrivare l'utensile in caso di rimbalzo indietro. In caso di rimbalzo, l'utensileiene spinto in direzione opposa a那一 della movimento del disco nel punto in cui si verifica l'inceppamento.
d) Prestare attenzione particolare quando si opera su angoli, bordi acuminati, ecc., evitare di avicinare l'accessorio facendolo rimbalzare. Angoli, bordi acuminati hanno la tendenza a far rimbalzare l'accessorio con seguente perdita del controllo o rimbalzo indietro.
e) Non fissare una lama di sega a nastro o una lama di sega dentata. Questo tipo di lama crea frequenti rimbalzi all'indietro con consequences perdita del controlo.

ALTRE ISTRUZIONISULLA SICUREZZA PERMOLATURA E TAGLIO

Avvisi di sicurezza specifici per le operazioni di smerigliatura e taglio con abrasione:

a) Usare solo i dischi del tipo di quelli consigliati per quello utensile e la protezione specifica per il disco selezionato. Non è possibile proteggere in modo adeguati dischi non realizzati per quello utensile,, che pertanto risultano essere più sicuri.

b) Dischi abrasiviiegatiagomito devonessere montati in mode tale che la loro superficie abrasiva non sporga oltre il piano del bordo della cuffia di protezione. Un disco abrasivo montato in mode non corretto che sporge dal piano del bordo della cuffia di protezione non pue assere schermato sufficiente.
c) La protezione deve essere fissata bene all'utensile e posizionata in modo tale da garantire la massima sicurezza, in modo da esporre verso l'operatore una porzione ridotta del disco. La cuffia di protezione protege l'operatore da frammenti, da contatto accidentale con l'utensile
d) I dischi devono essere utilizzati solo per le applicazioni specifiche per le quali sono stati realizzati. Ad esempio: non smerigliare con il fianco di dischi di taglio. I dischi abrasivi da taglio sono realizzati per smerigliare sul diametro, e le forze applicati sui lati sono farli saltare sulla superficie di lavoro.
e) Utilizzare sempre flangie delle dimensioni e forma corretti per il disco selezionato. Le flangie idonee supportano il disco, riducendo sono la possibilità di rottrura del disco. La flangie per i dischi da taglio possono essere diverse delle flangie per i dischi destinati alla smerigliatura.
f) Non utilizzato dischi consumati, provenienti da utensili di dimensioni maggiori. I dischi realizzati per utensili di dimensioni maggiori non sono idonei per le velocità più elevate di utensili più piccoli e potrebbero rompersi.

ALTRI AVVISI DI SIGUREZZA SPECIFICI PER LE OPERAZIONE DI TAGLIO PER ABRASIONE:

a) Evitare che il disco di taglio si incepi e non applicare una pressione eccessiva. Evitare di fare tagli troppo profondi. Se si sottopone a stress effecssivo il disco, si augmentano le possibilità che il disco si pieghi con seguente rischio di rimbalzo indietro o di rottra del disco.
b) Non posizionare il proprio corpo in linea e dietro il disco. Quando il disco, nel punto di lavoro viene allontanato dal proprio corpo, il possibile rimbalzo più far sbatter il disco in rotazione e l'utensile direttamente sul corpo dell'opereatore.
c) Se il disco si staiegano o quando si interrompe il taglio per una qualsiasi ragione, spagnere e l'utensile e tenerlo fino al'arresto complete del disco . Non tentare mai di togliere il disco di taglio dal taglio nelle di disco è alla in movimento, in caso contrario si rischia il rimbalzo all'indietro. Eliminare le cause probabili che hanno portato alla piegatura del disco.
d) Non riavviare l'operazione di taglio del pezzo. Attendere che il disco sua arrivato

alla velocità massima e rientre nel taglio con attenzione. Se l'utensile viene riaviato all'interno del taglio, il disco potrebbe piegarsi, saltare in avanti o rimbalzare indietro.
e) Sostenere pannelli e qualsiasi oggettodi lavorazione di grande dimensioni per evitare che il disco si blocchi e causi unrimbalzo indietro. Gli oggetti di grande dimensioni tendono aiegarsi sotto il proprio peso. Collocare dei sostegni sotto l'oggettoto in prossimità della linea di taglio, su entrambi i lati del disco.
f) Prestare particolare attenzione nella esecuzione di tagli cechi in pareti o altre parti non a vista. Il disco potrebbe tagliare tubazioni dell'acqua o del gas, cavi elettrici o altri oggetti che potrebbero provocare il rimbalzo indietro dell'apparecchiatura.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, après o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi traeci o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altre oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o usioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretica del sole.
d) Non sopporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Se si ingerisce una cellula o un pacco batteria, consultare immediamente un medico.
g) Tenere le cellule e il pacco batteria puliti e asciuti.
h) Pulirei terminali delle cellule e del paccobatteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.
j) Non lasciare un pacco batteria in carica se non in uso.

k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scarticare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
I) Il pacco batteria offre prestazioni ottimaliseutilizzate aduna temperatura ambientenormale (20^± 5^)
m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.
n) Ricaricare solo con il caricatore specificato da WORK. Non utilizzato caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un altre pacco batteria.
o) Non utilizzato un pacco batteria non progettato per l'uso con l'apparecchiatura.
p) Tenere il pacco batteria fuori alla portata dei bambini.
q) Conservare i documenti originali del prodotto per riferimenti futuri.
r) Rimuovere la batteria dall'apparecchiatura, se non in uso.
s) Smaltire adeguatamente.

Non bruciare

Assicurarsi che la batteria venga rimossa prima di sostituire gli accessori.

Non smaltire le batterie. Portare le batterie scariche presso un punto locale di ricolaggio o di raccolta.

I prodotti elettrici non sono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare delve essere portato al centro di ricolaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di ricolaggio più vicino.

SIMBOLI

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Attenzione

Indossare protezione per le orecchie

Indossare protezione per gli occhi

Indossare una mascherina antipolvere

Indossare guanti protettivi

Non esporre alla pioggia o all'acqua

ELENCO DEI COMPONENTI

1.	IMPUGNATURA SUPPLEMENTARE
2.	PULSANTE DI BLOCCO PERNO
3.	INTERRUPTORE D'ACCENSIONE/SPEG-NIMENTO
4.	PULSANTE DI SCATTO DEL PACCO BATTERIA*
5.	UNITÀ BATTERIA*
6.	CUFFIA DI PROTEZIONE PER LEVIGA-TURA
7.	DISCO
8.	CHIAVE
9.	FLANGIA INTERNA
10.	FLANGIA ESTERNA
11.	DADO DI REGOLAZIONE MORSETTO
12.	PERNO
13.	LEVA DI SERRAGGIO DEL COPRI DISCO
14.	CUFFIA DI PROTEZIONE PER LA TRON-CATURA*

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

DATI TEGNICI

Codice WX803 WX803.9 (800-819 - designazione del macchinario rappresentativo del Smerigliatriche angolare)

	WX803	WX803.9
Tensione del caricatore	100-240V~50/60Hz	/
Tensione Nominale	20V = Max**
Velocità a Vuoto Nominale	8600/min
Diametro massimo disco	125mm
Diametro interno disco	22mm
Filettatura perno	M14
Peso macchina	1.8kg	1.54kg

** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A	LpA: 86.8dB(A) KpA=3 dB(A)
Potenza acustica ponderata A	LwA: 97.8dB(A) KwA=3 dB(A)
Indossare protezione per le orecchie.

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione (somma vettoriale triassiale) sono determinati secondo lo standard EN 60745:

Levigatura di superfici e taglio abrasivo	Valore emissione vibrazioni ah,AG = 4,300m/s2
	Incertezza K = 1.5m/s2

Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all'altro eanche come verifica preliminare dell'esposizione.

AVVERTENZA: Il valore delle vibrazioni émesse durante il reale utilizzato dello strumento più diferire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti

esempi e ad autres variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adequatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali

condizioni di utilizzo dovrebbeanche tenere contodi di tutte le partidelcicolo operativo,come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmentefare il suo lavoro. Quosto potrebber ridurre significativamente il livello di esposizione sul periododlavoro totale.

Un auito a minimizzato il proprio rischio di esposizione alle vibrazioni.

USARE sempre scalpelli, trapani e lame affiliati.

Conservare quello strumento sempre in conformità aquesteistruzioni e mantenerlo ben lubricato (dove appropriato).

Se lo strumento delve essere usato regolarmente, investire in accessori antivibrazione.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

AGCCESSORI

	WX803	WX803.9
Mola per metallo	1	1
Cuffia di protezione per levigatura	1	1
Chiave	1	1
Impugnatura supplemen-tare	1	1
Batteria (WA3551.1)	1	/
Batteria (WA3553)	1	/
Caricabatteria (WA3860)	1	/

Si raccomanda di-acquistare tutti gli accessori dello stesso negazio in cui è stato acquistato l'attrezzo.

Fare riferimento alla conferenza dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

Note: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

Uso conforme alle norme

La macchina è idonea per troncare, sgrossare e spazzolare a secco materiali metallici e materiali pietrosi. Per la troncatura di metallo deve essere impiegata una cuffia di protezione speciale per la troncatura (accessorio).

AZIONE	FIGURA
PRIMA DEL FUNZIONAMENTO
Rimozione del pacco batteria	Vedere Figura. A1
Caricamento della batteria	Vedere Figura. A2
Inserimento del pacco batteriaAVVERTENZA: Quando si sostituisce la batteria, non inserirla fino a quando il disco di smerigliatura/taglio non si arrosta completenessl	Vedere Figura. A3
MONTAGGIO
Montaggio Dell'Impugnatura Supplementare	Vedere Figura. B
Assemblaggio della mola/disco di taglio	Vedere Figura. C1, C2, C3

REGOLAZIONE DELLA PROTEZIONE Nota: Prima di qualunque intervento alla macchina, togliere l'unità batteria. In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensable che sia montata la calotta di protezione. Usare sempre dischi di tipo adeguato al lavoro. Se l'unità viene utilizzata per eseguire operazioni di taglio, deve essere provvista della specifica protezione idonea per questo tipo di operazione. Il nasello codificatore alla calotta di protezione garantisce che possa essere montata soltanto una calotta di protezione che si adatta al tipo di macchina. Apire la levetta di fissaggio. Applicare la calotta di protezione al collare alberino della testa dell'elettroutensile con il nasello codificatore nella scanalatura di codificazione e ruotarla nella posizione necessaria (posizione di lavoro). Per bloccare la calotta di protezione chiudere la levetta di fissaggio. Il dato chiuso della calotta di protezione delve essere rivolto sempre verso l'opercatore.	Vedere Figura. D
FUNZIONAMENTO
Utilizzo dell'interruttore di accensione/spegnimento	Vedere Figura. E
Aree per l'impugnatura	Vedere Figura. F
Sgrossatura Attenzione! Non usare mai un disco di taglio per la sgrossatura.
Troncare	Vedere Figura. G

SUGGERIMENTI OPERATIVI PER LA SMERIGLIATRICE ANGOLARE

1. Avviarla sempreenza carico per raggiungere la velocità massima, quando cominciare la lavorazione.

2. Non forzare il disco a lavorare più velocemente; una velocità inferiore significiva una maggiore durata.

3. Posizione are sempre il disco a un angolo di 15-30 gradi rispetto al pezzo da lavorare. Un angolo maggiore causera la formazione di solchi nel pezzo e rovinerà la finitura della superficie. Spostare la smerigliatrice angolare sul pezzo da lavorare in tutte le direzioni.

4. Quando si utilizza un disco di taglio, non camiare mai l'angolo di taglio; si rischia di bloccare il disco e il motore della smerigliatrice o di rompere il disco. Mentre si taglia, spostare il disco unicamente nella direzione opposato rispetto alla sua rotazione. Se lo si sposta nella stessa direzione della rotazione, il disco potrebbe balzare fuori alla fessura di taglio.
5. Per tagliare del materiale molto duro, si ottengo i risultati migliori con un disco diamantato.
6. Il disco diamantato più surriscaldarsi con l'uso. In tal caso si veàrd un anello di scintille attorno al disco in rotazione. Interrompere l'operazione di taglio e attendere che il disco si raffreddi facendolo ruotare senza carico per 2-3 minuti.
7. Verificare sempre che il pezzo da lavorare sia fissato saldamente per evitare che si sposti durante la lavorazione.

MANUTENZIONE

Rimuovere il pacco batteria dall'utensile prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Conservare sempre gli attrezzi in luoghi asciutti. Tenere pulite le aperture di ventilatione del motore. Tenere puliti alla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilatione, è un fenomeno normale che non crea danni all'attrezzo.

RISOLUZIONE GUASTI

Anche se la nuova smerigliatrice angolare è molto simplice da utilizzare, in caso di problemi controlling quanto segue:

1. Se il disco della smerigliatrice traballa o vibra, controllare che la flangia esterna sua stretta, e che il disco sa posizzonato correttamente sulla parte piatta della flangia.
2. Non usare il disco se alla; segn evidenti di danni, perché potrebbe rompersi. Rimuoverlo e sostituirlo con un disco nuovo. Smaltire i vecchi dischi secondo quando stabilito delle norme in materia.
3. La lavorazione dell'alluminio o di leghe morbide similii, ostruisce rapidamente il disco, che non molera efficacmente.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparechio da rottamare delve essere portato al centro di iciciclaggio per un corretto trattamento.

Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITA

Noi,

POSITEC Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Dichiara che l'apparecchio,

Descrizione WORX Smerigliatrice angolare

Codice WX803 WX803.9 (800-819 -

designazione del macchinario rappresentativo del Smerigliatrice angolare)

Funzioni smerigliatura periferica e laterale

É conforme alle seguenti dirittive:

2006/42/EC, 2011/65/EU, 2014/30/EU

conformera,

EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-3

Il responsabile autorizzato alla compilation della documentazione tecnica,

Nome

Marcel Filz

Indirizzo

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2018/09/20

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd
