MANUALE UTENTE VR46 UP!

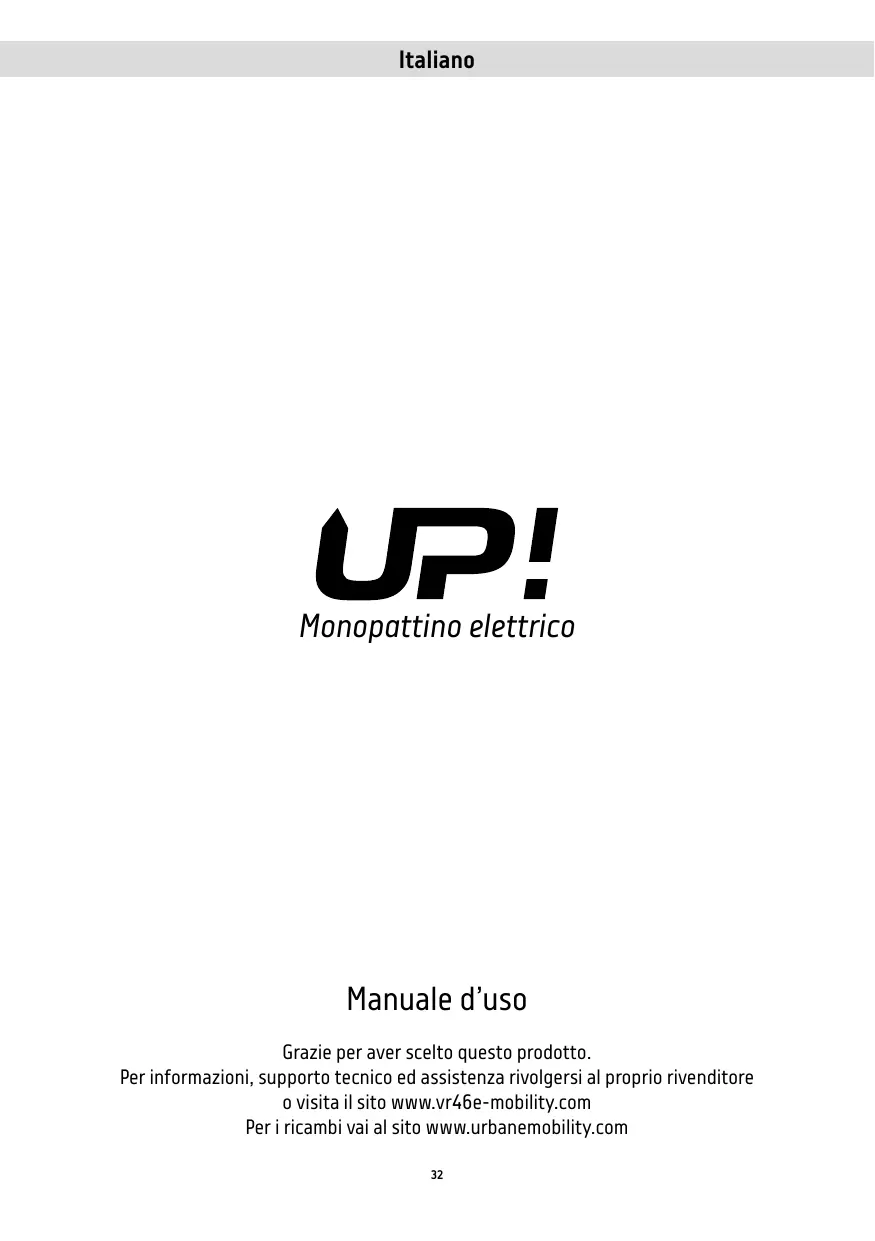

Italiano UN! Monopattino elettrico Manuale d'uso Grazie per aver scelto questo prodotto. Per informazioni, supporto tecnico ed assistenza rivolgersi al proprio rivenditore o visita il sito www.vr46e-mobility.com Per i ricambi vai al sito www.urbanemobility.com

LHDADAESNRE Indice Istruzioni di sicurezza Guida rapida Contenuto della confezione Panoramica del prodotto Informazioni dei comandi / Pannello di controllo Assemblaggio e configurazione Piegare e trasportare Smontaggio e montaggio della batteria Ricarica della batteria Autonomia Conservazione e pulizia Avvertenze generali Imparare a guidare Batteria (Avvertenze) Responsabilità Manutenzione e cura quotidiana Scheda tecnica Risoluzione dei problemi Tabella codici errori

1. Istruzioni di sicurezza

Leggere attentamente le seguenti istruzioni prima di utilizzare il prodotto. Salvare questo manuale per riferimenti futuri o nuovi utilizzatori. + L'azienda non si assumerà nessuna responsabilità derivata dal mal utilizzo del prodotto o inadempienze tanto relative alle norme stradali quanto alle istruzioni di questo manuale. + Questo monopattino elettrico non è un giocattolo. Utilizzarlo con responsabilità, attenzione e rispetto verso gli altri. + Verificare la normativa locale vigente in relazione all'uso di questo tipo di prodotto prima di utilizzarlo ed assicurarsi di seguire le norme locali. Guidare in modo responsabile e prestare attenzione alle persone ed agli ostacoli in modo da evitare incidenti. + Utilizzare sempre l'abbigliamento raccomandato: guantini antiscivolo, ginocchiere e gomitiere ed indossare il casco. + La persona che conduce questo monopattino deve essere in grado di appoggiare facilmente entrambi i piedi sul pavimento impugnando il manubrio ad una corretta altezza. + Al momento di fermare o parcheggiare il veicolo, assicurarsi di farlo su una superficie liscia e sicura + I massimo carico permesso dal prodotto è di 100kg. + Questo prodotto non pu essere utilizzato da più di una persona contemporaneamente. + Il cattivo utilizzo del prodotto o il non rispetto delle istruzioni di questo manuale possono provocare seri danni. + Per risolvere problemi tecnici, contattare il Servizio di Assistenza Tecnica presso il proprio rivenditore. + Non tentare di smontare o riparare il prodotto per conto proprio. + Non lasciare la batteria vicino al fuoco o fonti di calore. + Evitare di utilizzare batterie usate, difettose e/o non original. + Non sedersi sul prodotto né in marcia né da fermo. + Nel caso in cui l’utilizzatore che vada ad usare il prodotto non abbia familiarizzato con la guida di questo tipo di veicolo, si consiglia che venga istruito con una base di conduzione da un adulto prima di utilizzarlo per la prima volta sui seguenti aspetti:

4. Regole basiche sulla guida

+ Al primo utilizzo caricare il monopattino al 100%. + Premere il pulsante di accensione per qualche secondo per avviarlo. + Effettuare il controllo pressione delle gomme (50PSI) nel caso in cui il monopattino non arrivi a fare almeno il 60% dei Km dichiarati o raggiunga la velocità massima nei primi 3 mesi di utilizzo, è probabile che le ruote si siano nuovamente sgonfiate, bisognerà quindi ripristinare la pressione come indicato. + Posizionare il monopattino su una superficie piana + Mettere le mani sul manubrio. Salire sulla pedana con un piede e utilizzare l'altro per darsi un leggera spinta e accelerare. + Dopo l'utilizzo controllare l'indicatore della batteria, se la batteria è scarica, ricaricarla prima dell’uso, il monopattino elettrico à un apparecchio che richiede una ricarica periodica per unzionare. ÂÀ avso L'acceleratore entra in funzione una volta che la velocità di avanzamento supera i 3 km/h. Per motivi di sicurezza, il monopattino è inizialmente impostato per evitare la partenza da fermo. + Quando il monopattino inizia ad avanzare, mettere entrambi i piedi sulla pedana e premere l'acceleratore. + Per guidare il monopattino, inclinare il corpo nella direzione di guida durante una svolta e ruotare lentamente il manubrio. + Per fermare il monopattino, rilasciare l'acceleratore, premere il freno elettronico o a leva sul lato sinistro del manubrio. + Per scendere, fermare prima completamente il monopattino. Cercare di scendere dal monopattino in movimento pu provocare lesioni. + Quando si vuole cambiare modalità di velocità, premere il pulsante funzione (capitolo 5). + Quando si guida di notte o in luoghi bui, premere una volta il pulsante di accensione per accendere le luci, indossare un gilet catarifrangente. Per la propria sicurezza, indossare casco e ginocchiere per proteggersi da eventuali cadute e lesioni mentre si impara a guidare il monopattino elettrico. Il conducente si assume tutti i rischi relativi al mancato utilizzo di un casco o di altri dispositivi di protezione.

3. Contenuto della confezione

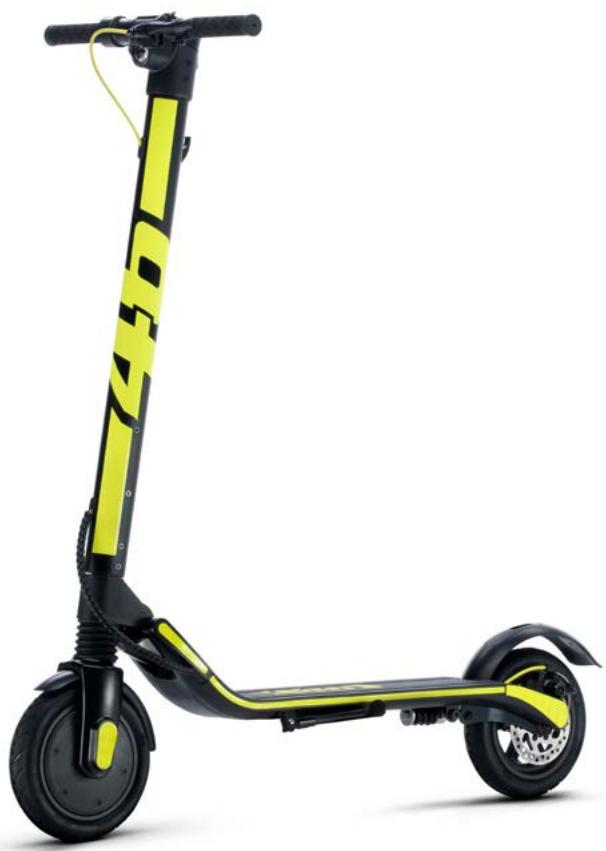

Monopattino assemblato, solo le manopole saranno da installare. N.1 alimentatore batteria N.1 manopola dx manubrio N.1 manopola sx manubrio N.1 Tubo per gonfiaggio pneumatici

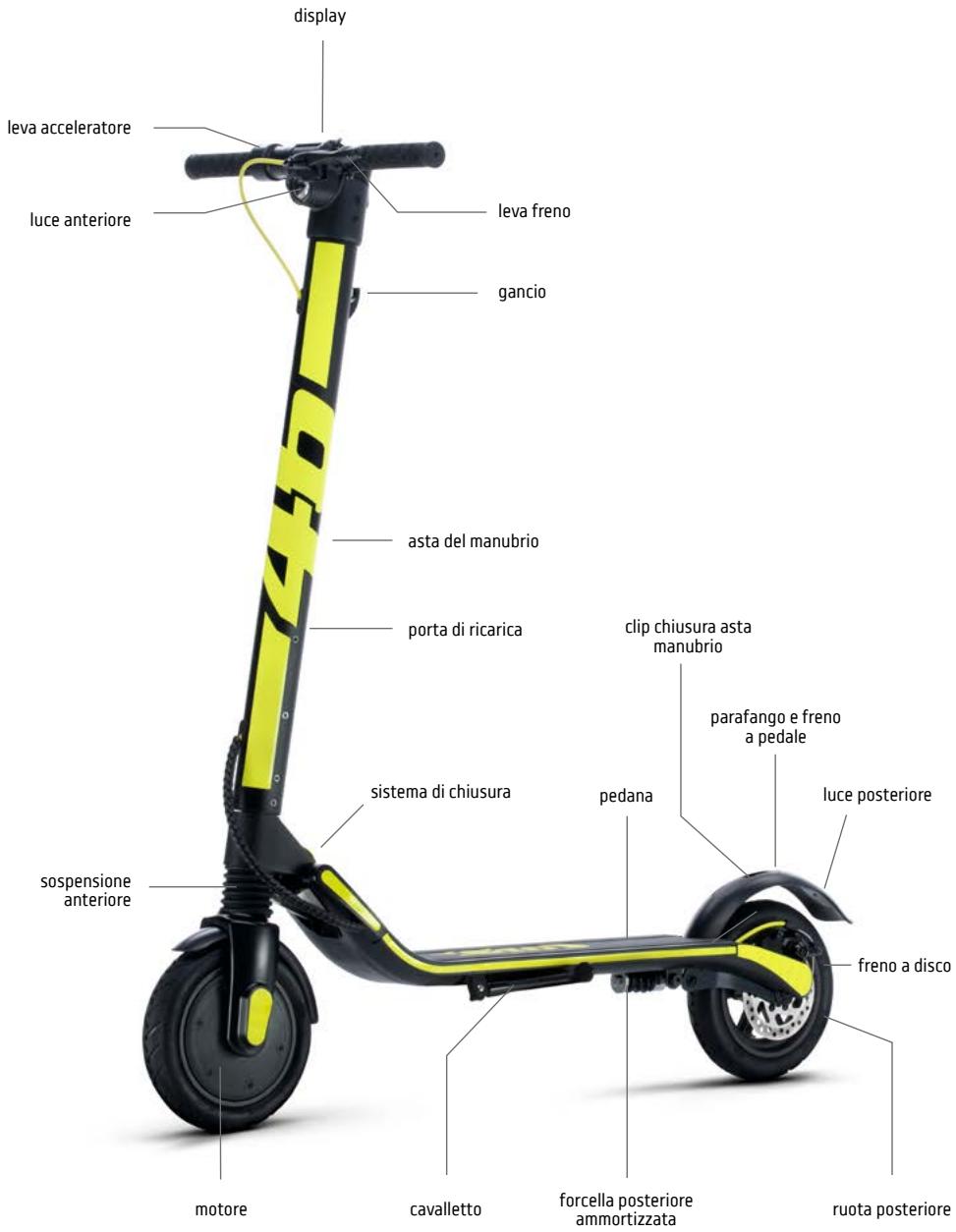

4. Panoramica del prodotto

display leva acceleratore | —. luce anteriore leva freno gancio sta del manubrio porta di ricarica clip chiusur asta manubrio parafango e freno a pedale sistema di chiusura pedana luce posteriore sospensione anteriore freno a disco forcella posteriore ammortizzata motore cavalletto ruota posteriore

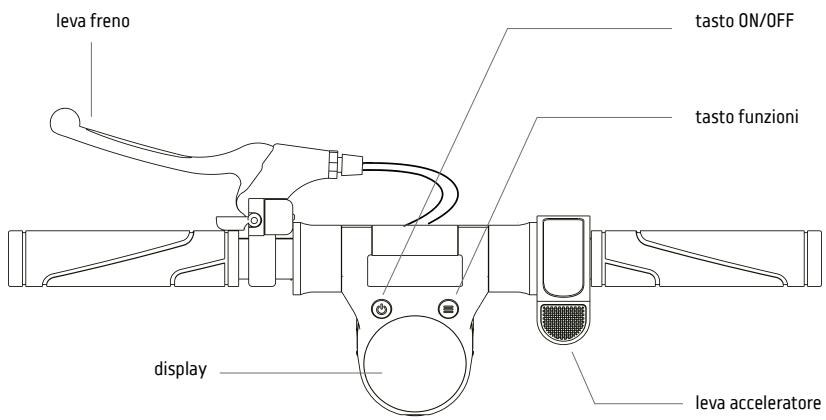

5. Informazioni dei comandi / Pannello di controllo

leva freno tasto ON/OFF tasto funzioni

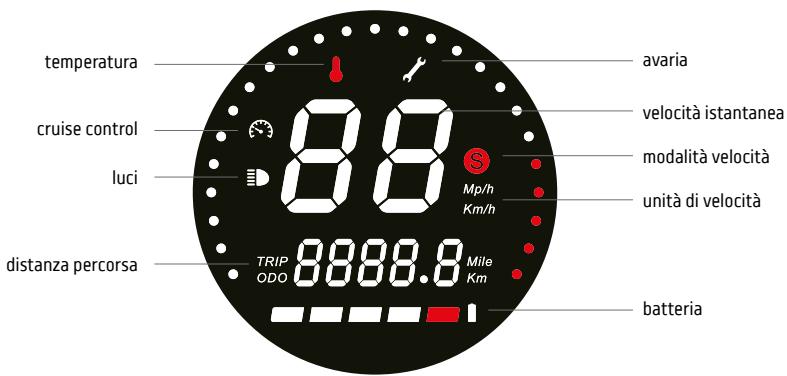

VS + display 1 temperatura avaria velocità istantanea cruise control modalità velocità luci unità di velocità distanza percorsa batteria

1. Interruttore: premere a lungo il pulsante di accensione per accendere/spegnere l’alimentazione. Premere una

volta per passare dalla visualizzazione ODO/TRIP.

2. Accelerazione: premere il pulsante di accelerazione destro per avviare e accelerare.

3. Freno: tirare la leva del freno per frenare. Posare leggermente un piede sul parafango posteriore per assistere

4. Premere brevemente il tasto funzione per regolare direttamente la velocità: Modalità principiante: 6Km/h

Modalità normale: 20Km/h Modalità sport: 25Km/h.

5. Fari: premere a lungo il pulsante funzione per accendere/spegnere il faro anteriore e posteriore.

6. Modalità Cruise Control: mantenere la velocità corrente per 6 secondi per accedere alla modalità Cruise

Crontrol. Per uscire dalla modalità velocità di crociera premere nuovamente l'acceleratore o il freno.

6. Assemblaggio e configurazione

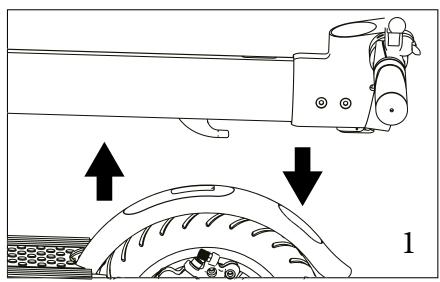

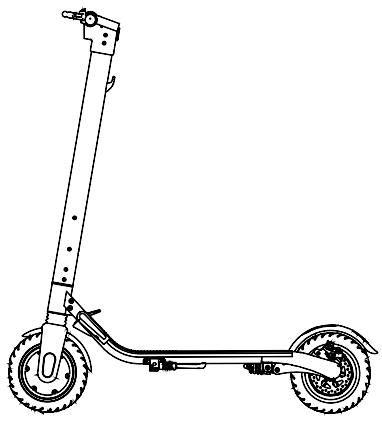

1. Sollevare l'asta del manubrio premendo contemporaneamente verso il basso il parafango posterior

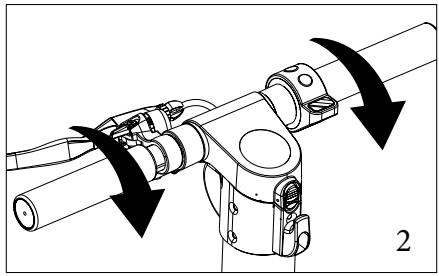

2. Montare le manopole sul manubrio e serrarle correttamente prestando attenzione alla direzione di

rotazione (immagine 2).

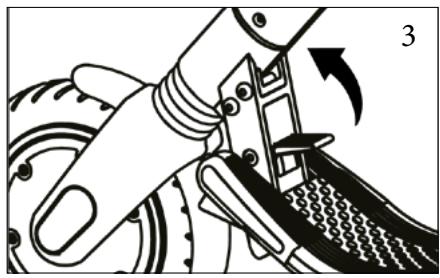

3. Per bloccare correttamente l'asta del manubrio spingere il manubrio in avanti mantenendo un piede

sopra la pedana (immagine 3).

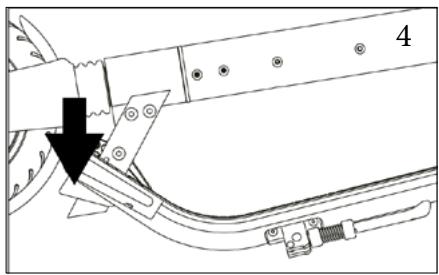

4. Assicurarsi che il manubrio sia bloccato correttamente, se il manubrio tende a tornare verso il basso

ripetere l'operazione al punto 3 (immagine 4).

7. Piegare e trasportare

1. Posizionarsi dietro al monopattino ed afferrare l'impugnatura del manubrio.

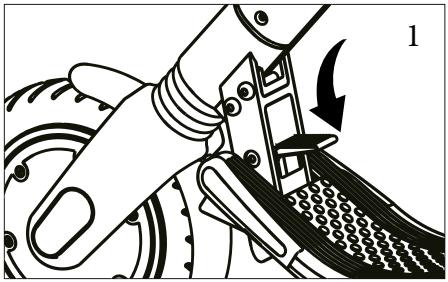

2. Azionare la leva con il piede (vedi immagine 1).

3. Mantenere il piede sulla leva, spingere il manubrio in avanti per sbloccarlo e rapidamente tirare il

manubrio verso il petto.

4. Accompagnare la chiusura con una mano verso il basso.

5. Allineare il gancio con il foro presente sul parafango posteriore.

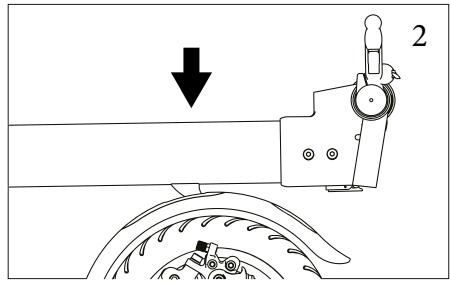

6. Spingere il gancio verso il basso sul parafango posteriore (vedi immagine 2).

7. Assicurare il gancio al parafango posteriore tirando verso l’alto il manubrio.

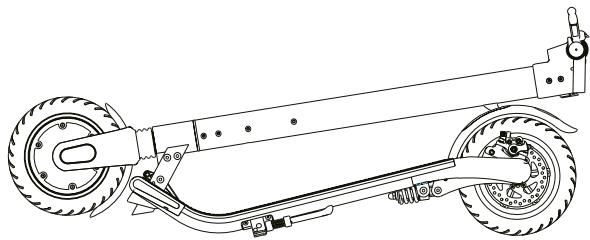

Posizione di trasparto Dopo la ripiegatura, tenere l'asta del manubrio con una o entrambe le mani.

8. Smontaggio e montaggio della batteria

1. Premere il pulsante

situato sul blocco del coperchio del display per aprirlo. Montaggio

2. Svitare il coperchio

3. Tirare la batteria

verso l'alto per rimuoverla.

1. Aprire il coperchio del

display e il coperchio del vano batteria.

scanalatura della batteria con la scanalatura nel montante e inserire lentamente la batteria all'interno (prestare attenzione alla direzione della scanalatura).

3. Serrare il coperchio

del vano batteria e Spingere verso il basso il blocco del coperchio del display, completare l'installazione.

9. Ricarica della batteria

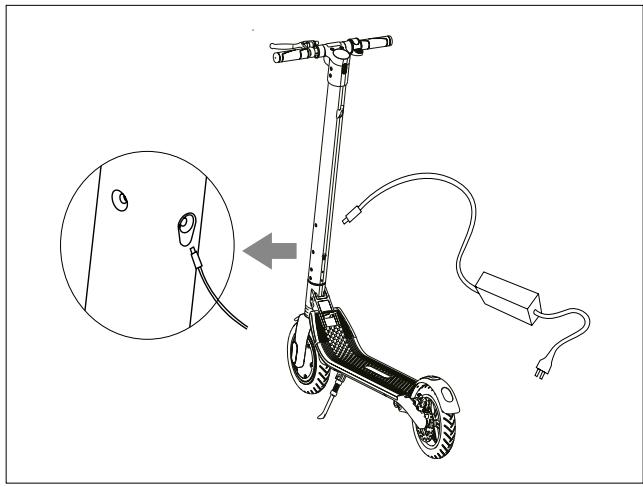

Metodo di ricarica 1 + Aprire il coperchio della porta di ricarica, assicurarsi che la porta di ricarica sia pulita e asciutta. + Collegare un’estremità del caricabatterie alla batteria e l'altra estremità alla presa di corrente (100 V-240 V; 50/60 Hz), assicurarsi che l'indicatore di carica sia acceso. + La spia sul caricabatterie indica in rosso quando à in ricarica, in verde quando la carica à stata completata.

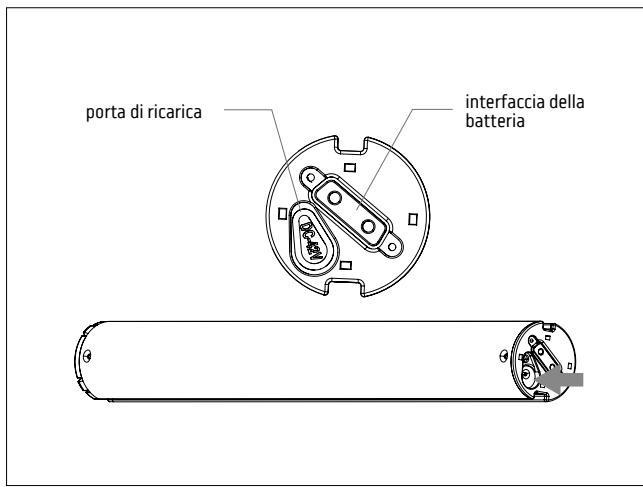

Metodo di ricarica 2 interfaccia della batteria porta di ricarica + Rimuovere la batteria per aprire la porta di ricarica in silicone, collegare la spina CC del caricabatterie alla porta di ricarica della batteria; collegare il cavo di alimentazione al caricabatterie, quindi collegare l'altra porta alla presa (100 V-240 V; 50/60 Hz) e verificare che l'indicatore del caricabatterie sia acceso normalmente. + Coprire la porta di ricarica con il cappuccio antipolvere nel caso in cui del metallo rischi di venire à contatto con la porta di ricarica e provocare un cortocircuito al termine della stessa.

AVVISO Il dispositivo all'apertura presenta già una sua carica, tuttavia si consiglia di caricarlo dalle 6 alle 8 ore al primo utilizzo. Si consiglia anche di caricarlo dopo ogni uso e prima di riporlo. Non permettere che il veicolo si scarichi completamente per evitare che si danneggi la batteria.

La massima autonomia dipende da diverse variabili: Terreno: la guida su pavimentazione liscia comporta un'autonomia maggiore rispetto alla guida su strade sconnesse e pendii. Peso dell’utente: più pesante è l’utente, più breve à l'autonomia. Temperatura: la guida del monopattino in un ambiente molto freddo o caldo influenza l'autonomia. Velocità e stile di guida: la guida fluida e costante estende l'autonomia. Accelerazione e manovra riducono in modo aggressivo l'autonomia. La velocità più bassa prolunga l'autonomia. Manutenzione: la ricarica tempestiva e la corretta manutenzione aumentano l'autonomia.

11. Conservazione e pulizia

Caricare il monopattino al 50% - 60% prima di riporlo fuori stagione o per periodi prolungati. Ricaricarlo al 50% - 60% ogni 2-3 mesi. Se non utilizzato quotidianamente, si consiglia di conserva- re il monopattino a 15-25°C. Non esporre il monopattino à temperature basse (inferiori a 0°C) e alte (oltre i 45°C). Evitare di lasciarlo all'aperto, poiché non à resistente all'acqua. Quando il monopattino si sporca, pulirlo con un panno umido. Prima di pulirlo, assicurarsi che il monopattino elettrico sia spento e coprire la porta di ricarica per evitare danni ai componenti elettronici. Non utilizzare alcol, gas, cherosene o altri solventi chimici corrosivi e volatili. Cid pud danneggiare sia l'aspetto, sia la struttura interna del monopattino elettrico. Non utilizzare pistole ad acqua pressurizzata o acqua corrente per la pulizia. || monopattino elettrico non à impermeabile. Non esporlo a pioggia o acqua, né immergerlo e lavarlo con acqua.

12. Avvertenze generali

+ Controllare i freni, la pressione (50 PSI), la condizione delle ruote e l'acceleratore prima ogni uso. Se si rilevano rumori insoliti o qualche anomalia, non utilizzare il prodotto e contattare il Servizio di Assistenza Tecnica presso il proprio rivenditore. + Évietato modificare in alcun modo il monopattino, cid potrebbe alterare la sua efficienza o danneggiare la sua struttura e provocare danni. + Assicurarsi di spegnere il prodotto prima di parcheggiarlo. + Non condurre il veicolo sotto la pioggia, quando nevica o in caso di nebbia. + Evitare che le component elettriche del veicolo entrino a contatto con acqua 0 altri liquidi. + Evitare di condurre vicino a fiumi o laghi. + Supervisionare i bambini per assicurarsi che non giochino con il prodotto. Ë necessario supervisionare rigidamente nel caso in cui il prodotto si stia utilizzando da o vicino a bambini. + Per informazioni, supporto tecnico ed assistenza rivolgersi al proprio rivenditore. Istruzioni circa il comportamento alla guida + Non utilizzare il telefono né ascoltare musica durante la guida del monopattino. + Condurre solamente nel caso ci sia sufficiente luce da poter guidare in modo sicuro. In caso di guida in condizione di luce non favorevoli si ricorda di attivare le luci del monopattino e di indossare un giubbino catarifrangente. + Afferrare sempre il manubrio con entrambe le mani quando si conduce. + Condurre sempre con entrambi i piedi sopra la pedana in modo comodo e sicuro. + Non distrarsi mentre si conduce e guardare sempre avanti. + Condurre sempre ad una velocità con la quale si possa frenare in maniera sicura. + Cominciare à frenare ad una distanza sufficiente per evitare ostacoli, curve e zone che differiscono in quanto a pavimentazioni. Ricordarsi di lasciare andare l'acceleratore prima di frenare. + Non fare gare a discapito di altri conducenti. + Mantenere una distanza di sicurezza minima di 5m dagJi altri veicoli.

13. Imparare a guidare

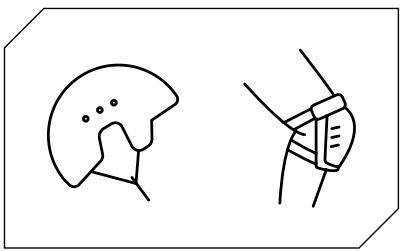

Seguire le istruzioni di sicurezza prima di guidare il monopattino. Utilizzare elementi omologati come caschi e ginocchiere. ae Non usare il monopattino elettrico sotto la pioggia.

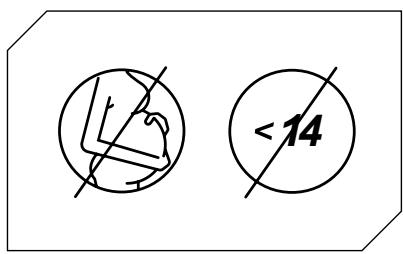

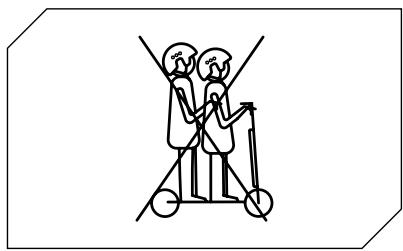

Ilmonopattino elettrico non pud essere utilizzato da più di una persona contemporaneamente. Non possono utilizzare questo monopattino elettrico i minori di 14 anni e le donne in gravidanza*. “Verificare la normativa locale vigente in relazione all’uso di questa tipo di prodotto prima di utilizzarlo ed assicurarsi di seguire le norme locali.

Peso minimo permesso sul monopattino elettrico: 20 kg. Peso massimo permesso sul monopattino elettrico: 100 kg. Non guidare il monopattino elettrico in caso di assunzione di alcool e/o medicinali. Non utilizzare il telefono e non ascoltare musica durante la guida del monopattino elettrico. Prestare attenzione alla guida in presenza di dossi, sabbia, pozzanghere, gelo, neve, scale, in luoghi bui e orari notturni o sul bagnato.

Non utilizzare il monopattino elettrico in zone pericolose, in presenza di sostanze infiammabili e/o esplosive, liquidi e/o sporco. Questo monopattino elettrico non è stato progettato per essere guidato in strade e autostrade. Consultare il decreto legislativo in vigore presso il suo comune riguardo a dove à concessa la circolazione in monopattino elettrico. Non collocare oggetti pesanti sul manubrio. Evitare di salire o scendere le scale con il monopattino elettrico.

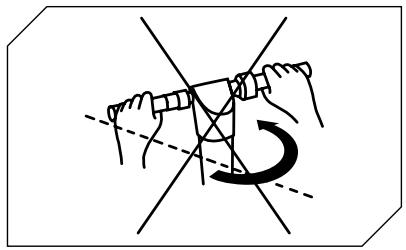

Circolare sempre con le due mani sul manubrio. Non guidare il monopattino elettrico con un solo piede. Non premere l'acceleratore quando si cammina con il monopattino elettrico. Non condurre il monopattino elettrico su pozzanghere e superfici bagnate.

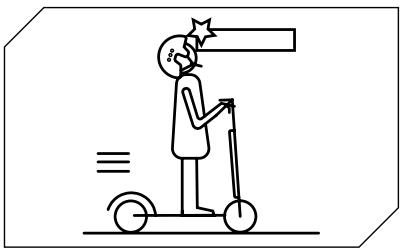

Prestare attenzione con la testa in caso di passaggio _ sotto tettoie, porte e/o simili. In caso di circolazione alla velocità più alta consentita non girare il manubrio in maniera brusca. Cominciare a frenare ad una distanza sufficiente da evitare ostacoli, curve e zone che differiscono in quanto à pavimentazioni. Ricordarsi di lasciare andare l'acceleratore prima di frenare. Non circolare alla velocità più alta consentita su ostacoli quali scaloni, bordi o dossi.

Non colpire ostacoli con le ruote.

Non toccare il motore subito dopo aver guidato, potrebbe trovarsi ad una temperatura elevata. Mantenere una distanza di sicurezza minima di 5m dagli altri veicoli.

14. Batteria (Avvertenze)

Accertarsi che il monopattino, il caricabatterie e la porta di ricarica siano asciutti. Quando il monopattino à completamente carico, la luce LED sul caricabatteria passa da rosso (in carica) a verde (carica completata). Utilizzare solo il caricabatterie originale. Altri caricabatterie danneggiano il dispositivo e comportano altri rischi potenziali. Il monopattino non deve essere caricato per periodi prolungati. Il sovraccarico riduce la durata della batteria e altri rischi potenziali. Caricare il monopattino in un ambiente asciutto, lontano da materiali infiammabili (ad esempio materiali che potrebbero esplodere in fiamme), preferibilmente a una temperatura interna di 15-25°C, ma mai inferiore à 0°C o superiore à + 45°C. Non caricare alla luce diretta del sole o vicino a un fuoco. Non caricare il monopattino subito dopo l’uso. Lasciare raffreddare il monopattino per un'ora prima della ricarica. Non lasciare mai il monopattino elettrico incustodito durante la ricarica. Rischio di incendio! Non collegare mai la presa di ricarica con oggetti metallici. Leggere le sezioni su ricarica e conservazione di cui sopra per mantenere e maneggiare correttamente la batteria. Tenere il monopattino lontano da fiamme libere o altre fonti di calore per evitare il surriscaldamento della batteria. Non lasciare il monopattino esposto à temperature gelide. Il caldo e il freddo eccessivi possono entrambi scaricare la batteria. Evitare di scaricare completamente la batteria. È meglio ricaricare la batteria mentre è ancora carica. Cid prolunga la durata della batteria. Quando la carica è troppo bassa, non si pud sostenere una guida normale. Cid pu esporre il conducente alla perdita di controllo o alla caduta. Accertarsi che la batteria sia caricata a intervalli regolari, anche se non si utilizza il monopattino elettrico per un periodo prolungato. In questo modo si evitano danni alla batteria causati da bassa tensione per un periodo prolungato. Precauzioni per la batteria: La batteria è composta da celle agli ioni di litio ed elementi chimici pericolosi per la salute e l'ambiente. Non utilizzare il monopattino se emette odori, sostanze o calore eccessivo. Non smaltire il monopattino elettrico o la batteria insieme ai rifiuti domestici. L'utente finale à responsabile dello smaltimento delle apparecchiature elettriche ed elettroniche e delle batterie in conformità con tutte le normative in vigore.

Da non fare: Aprire o smontare la batteria o colpire, lanciare, forare o attaccare oggetti alla batteria. Toccare eventuali sostanze fuoriuscite dalla batteria, poiché contiene sostanze pericolose. Lasciare che bambini o animali tocchino la batteria. Sovraccaricare, sovrascaricare o mandare in cortocircuito la batteria. Immergere o esporre la batteria all'acqua o ad altre sostanze liquide. Esporre la batteria a calore o freddo eccessivi. Esporre la batteria a un ambiente contenente gas esplosivi o fiamme. Lasciare la batteria sotto la pioggia o la luce diretta del sole o in auto calde alla luce diretta del sole. Riassemblare o rimontare la batteria. Trasportare o conservare la batteria insieme a oggetti metallici come forcine, collane, ecc. Guidare il monopattino elettrico durante la ricarica. Utilizzare qualsiasi altro caricabatterie diverso dall'originale.

Il conducente ha l'obbligo di usare il monopattino elettrico con la massima diligenza e nel pieno rispetto della normativa vigente in merito all'uso, al funzionamento e alla guida del monopattino elettrico quale, a titolo meramente esemplificativo e non esaustivo, quanto disposto dal D.Lgs. n. 285/1992 (c.d. Codice della Strada). Il conducente ha altresi obbligo di mantenere pulito ed in perfetto stato di efficienza e di manutenzione il monopattino elettrico, di eseguire diligentemente i controlli di sicurezza di sua competenza, come descritti nella sezione avvertenze e raccomandazioni, oltre che a conservare tutta la documentazione relativa alla manutenzione del monopattino elettrico. Il Conducente deve valutare attentamente le condizioni atmosferiche che potrebbero rendere pericoloso l'utilizzo del monopattino elettrico. À tal fine, si consiglia di moderare la velocità e di mantenere una adeguata distanza di frenata nel caso in cui si trovi in condizioni climatiche avverse e/o in caso di circolazione intensa. Ilmonopattino elettrico pud essere condotto solo da conducenti che abbiano compiuto il 14° anno di età”. | minori di 18 anni hanno l'obbligo di indossare un idoneo casco protettivo . Per i minori di anni 18 si raccomanda l'utilizzo del monopattino elettrico sotto la supervisione di un adulto. In caso di malfunzionamento del prodotto per cause non imputabili a comportamenti scorretti del conducente, si prega di contattare il centro di assistenza sul sito www.vr46e-mobility.com ‘in Italia la materia à attualmente disciplinata dalla legge L 27/12/2019 N.160 “MT Distribution non risponde dei danni causati e non à in alcun modo responsabile dei danni provocati a cose o persone nelle fattispecie in cui - il prodotto venga utilizzato in modo improprio o non conforme a quant ripartato nel manuale diistruzioni, - il prodotto, in seguito allacquisto, venga alterato o manomesso in tutti 0 in alcuni dei suoi component."

16. Manutenzione e cura quotidiana

Pulizia e conservazione + Se sono presenti macchie sul corpo del monopattino, pulirle con un panno umido. Se le macchie persistono, applicarvi sopra del dentifricio, spazzolarle con uno spazzolino, quindi pulire con un panno umido. Se sono presenti graffi sui component in plastica, utilizzare carta vetrata o altro materiale abrasivo per rimuoverli. Note: non pulire il monopattino con alcol, benzina, cherosene o altri solventi chimici corrosivi e volatili per evitare di danneggiarlo in modo grave. Non lavare | il monopattino con getti di acqua ad alta pressione. Durante la pulizia accertarsi che il monopattino sia spento, il cavo di ricarica scollegato e il tappo in gomma chiuso in quanto una perdita d'acqua potrebbe provocare scosse elettriche o altri gravi problemi. Quando il monopattino non viene utilizzato conservarlo al chiuso in un luogo secco e fresco. Non conservarlo all'aperto per un periodo di tempo prolungato. Luce del sole eccessiva, surriscaldamento e freddo eccessivo accelerano l'invecchiamento delle gomme e compromettono la vita utile sia del monopattino che della batteria. + Controllare i freni e la regolazione degli stessi + Controllare la pressione dello pneumatico anteriore mantenendo la pressione dell'aria a 50 PSI

1. Non utilizzare batterie di altri modelli o marchi, in quanto pu comportare rischi per la sicurezza.

2. Non smontare, schiacciare o forare il prodotto. Non toccare i contatti della batteria. Non smontare o

forare l'involucro esterno. Evitare il contatto del prodotto con acqua e fuoco e non esporlo temperature superiori a 50°C (tra cui fonti di calore come stufe, riscaldamento e cosi via). Evitare il contatto tra oggetti metallici e contatti della batteria, in modo da prevenire cortocircuiti, danni fisici o morte.

3. Le infiltrazioni d'acqua nella batteria possono comportare danni ai circuiti interni, rischio di

incendio o di esplosione. Se si ha il dubbio che ci sia un'infiltrazione d'acqua nella batteria, sospendere immediatamente l'utilizzo della batteria e restituirla al servizio di assistenza post-vendita presso il rivenditore per un controllo.

4. Utilizzare esclusivamente l'alimentatore di ricarica originale per evitare potenziali danni o incendi.

5. Lo smaltimento improprio delle batterie usate inquina gravemente l'ambiente. Rispettare le normative

locali in materia di smaltimento delle batterie. Rispettare le normative in materia d smaltimento delle batterie, per proteggere l'ambiente.

6. Dopo ogni utilizzo, ricaricare completamente la batteria per prolungarne la vita utile. Non conservare

la batteria in un ambiente in cui la temperatura sia superiore à 50°C o inferiore a -20°C (ad esempio, non lasciare il monopattino o la batteria in un'auto sotto la luce solare diretta per un periodo di tempo prolungato). Non buttare la batteria nel fuoco in quanto cid potrebbe comportarne il guasto, il surriscaldamento e addirittura un incendio.

Nota: una volta completamente carico avrà un'autonomia di 120-180 giorni. Il danno provocato da un'assenza di carica prolungata è irreversibile e non è coperto dalla garanzia limitata. Una volta avvenuto il danno, la batteria non pud essere ricaricata (è vietato lo smontaggio della batteria da parte di personale non qualificato, in quanto ciù potrebbe provocare scosse elettriche, cortocircuiti o persino incidenti di sicurezza di notevole entità).

Informazioni generiche

Telaio Alluminio Velocitè Li. km/h | Liv2.2<= 20km/h | Liv 3: <= 25km/h (max velocitè]" Sospensione AAnteriore posteriore Pendenza massima 16% (soggete a variaroniin base al peso del conducente, alle condizioni della strada e alla temperature) Freni Frenoelttronico anteriore, a disco poseror € à pedale Hotore 350 Pneumatci 85° con camera d'aria Protezione bass tensione HV+-05V Limite di corrente La Tipologia motare Brushless Carco massimo 1009 Età /'atezza consiglata da 14 anni di età con l'ulitizzo del casco e delle protezieni. Controllare la normativa vigente nel proprio Paese Temperatura di esercizio 10C/40°C Livelo di protezione 154 Tempo di carica Crea 3/5 ere Autonomia Fino à Z2km (soggetta a variaziont € alla temperatura) base al peso del conducente, lle condizion della strada Fin Svizzera, secondo la normativa vigente, i vel di velcità consentiti sono 6-15-20 km/h Sistema elettrico Motore 350 Brushiess Freno Elettrnico anterore Display LED à 3 color Batteria LG 364,5 8Ah, 209Wh,estribile mi LED anteriore € posteriore Carcatore EU Standard DC 2.1 Charger, 424, 2A Misure Peso nette sky Pesolordo 165kg Dimensioni prodotto aperto 1070 x450 x 1150mm Dimensioni prodotto chiuso 1070x450 x 430mm Dimension packaging 1110x180x500mm

Prove da effettuare:

18. Risoluzione dei problemi

+ Dopo una caduta, verificare che la leva dell'acceleratore funzioni correttamente. Per far cid, accelerare e decelerare varie volte. + Verificare ogni tanto che i freni funzionino correttamente. Per far ci , muovere il veicolo spingendolo manualmente e frenare all'improwviso per assicurarsi che risponda ai comandi. + Verificare che tutte le componenti del veicolo siano in posizione e fissate in modo sicuro. + Verificare l’usura e la pressione dei pneumatici. + Verificare l’usura dei freni e dei cavi. Errore Causa Soluzione lmotore non funziona La batteria à scarica Caricare la batteria Problema elttrico Richiedere assistenza tecnica al proprio rivenditare Il motore si spegne mentre à in funzione Surriscaldament del motore Rilasciarel'acceleratore e attendere che si raffreddi Dopo avero caricato i veicalo si spegne La batteria à danneggiata Richiedere assstenza tecnica al proprio rivenditore Ilveicolo si ferma allimprowviso mentre à in funzione Cavidialimentazione e contrllo danneggiati Richiedere assstenza tecnica al proprio rivenditore La batteria non si carica oil monopattino non siaccende Problemi di cannessione Richiedere assstenza tecnica al proprio rivenditore Batteria danneggiata/esaurita Richiedere assstenza tecnica al proprio rivenditore Problemi l caricabatterie Sostituire il caricabatterie

19. Tabella Codici Errori

Codice Erore | Indicaioni E Guasto ave display e2 Guasto cavo motore 6 motore Es Protezione suriscaldamento Ex Centaina Es Protzione bass tensione £6 Hotore er Accaertore Es Protezione soracarente

ATTENZIONE Protezione contro la scarica eccessiva Se il monopattino elettrico à in stato di protezione da scarica eccessiva deve essere riattivato tramite la ricarica. Se lo scooter rimane spento dopo mezz'ora di ricarica, contatta il rivenditore per richiedere assistenza.

ATTENZIONE Verificare il livello di carica della batteria con il veicolo fermo.

/X ATTENZIONE Trattamento del ositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell'unione europea ed in altri sistemi europei con sistema di raccolta differenziata) Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici (RAEE). Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete à prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta à conservare le risorse naturali. Per informazioni più dettagliate circa il riciclo e lo smaltimento di questo prodotto potete contattare il servizio locale di smaltimento rifiuti oppure il punto vendita dove lo avete acquistato. In ogni caso occorre effettuare lo smaltimento secondo la normativa vigente nel Paese d'acquisto. In particolare i consumatori hanno l'obbligo di non smaltire i RAEE come rifiuti urbani, ma devono partecipare alla raccolta differenziata di questa tipologia di rifiuti attraverso due modalità di consegna:

1) Presso i Centri di Raccolta comunali (anche dette Eco-piazzole, isole ecologiche), direttamente o

tramite i servizi di raccolta delle municipalizzate, ove questi siano disponibili;

2) Presso i punti di vendita di nuove apparecchiature elettriche ed elettroniche.

Qui si possono consegnare gratuitamente i RAEE di piccolissime dimensioni (con il lato più lungo inferiore à 25 cm), mentre quelli di dimensioni maggiori possono essere conferiti in modalità 1 contro 1, ovvero consegnando il vecchio prodotto nel momento in cui se ne acquista uno nuovo di pari funzioni. In caso di smaltimento abusivo di apparecchiature elettriche o elettroniche potrebbero essere applicate le sanzioni previste dalla normativa vigente in materia di tutela ambientale (normativa Italiana, è necessario verificare le normative in essere nel paese di utilizzo/smaltimento del mezzo). Qualora i RAËE contengano pile o accumulatori, questi devono essere rimossi e soggetti ad una specifica raccolta differenziata.

/X ATTENZIONE Trattamento delle pile esauste (applicable in tutti i paesi dell’unione europea ed in altri sistemi europei con sistema di raccolta differenziata) Questo simbolo sul prodotto o sulla confezione indica che la pila-batteria non deve essere considerato un normale rifiuto domestico. Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. 1 simboli chimici del Mercurio (Hg) o del Piombo (Pb) sono aggiunti se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo. Assicurandovi che le pile-batterie siano smaltite correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro smaltimento inadeguato. |! riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che, per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila/batteria interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita à punti di raccolta idonei allo smaltimento di apparecchiature elettriche ed elettroniche: questo assicura che anche la pila al suo interno venga trattata correttamente. Per informazioni più dettagliate circa lo smaltimento della pila-batteria esausta o del prodotto, potete contattare il servizio locale di smaltimento rifiuti oppure il punto vendita dove lo avete acquistato. In ogni caso occorre effettuare lo smaltimento secondo la normativa vigente nel Paese d’acquisto.

AVVERTENZE Leggere completamente il manuale e le istruzioni sottostanti prima di utilizzare il prodotto. Nome del prodotto: VR46 UP! Tipo di prodotto: Monopattino elettrico Anno di produzione: 2021 Nota: + Per ricaricare questo monopattino elettrico utilizzare SOLO il caricabatterie in dotazione etichettato XHK-800B-4220 con la seguente tensione di uscita: 42V - 2A. + L'utilizzo di un altro tipo di caricatore pud danneggiare il prodotto o comportare altri potenziali rischi. + Non caricare mai il prodotto senza supervisione. + Custodire il prodotto a temperature comprese tra 0 °C e 35 °C (la temperatura di conservazione ottimale è di25 °C) + Non ricaricare il prodotto immediatamente dopo l'uso. Lasciare che il prodotto si raffreddi per un'ora prima della ricarica. + Se ci assenta per un certo periodo, ad esempio per le vacanze, e si affida il dispositivo a terzi, lasciarlo nello stato di carica parziale (20-50% di carica). Non completamente carico.

Dichiarazione di conformità MIT. Distribution Sr. Indirizzo: Via Bargellino 10, 40012 Calderara di Reno (BO), Italia La presente dichiarazione di conformità à rilasciata sotto la responsabilità esclusiva del Fabbricante Brand del prodotto VR46 Modello prodotto UP! Descrizione prodotto Monopattino elettrico Ë conforme a quanto richiesto dalle Direttive del Consiglio per il ravvicinamento delle legislazioni degli Stati Membri relative: 2006/42/CE Direttiva Macchine RED 2014/53/UE Direttiva sulle apparecchiature radio 2014/30/UE Direttiva Compatibilità Elettromagnetica 2014/35/UE Direttiva Bassa Tensione Standard armonizzati applicabili: EN ISO 12100:2010 EN 60335-1:2012+A11:2014+A13:2017 EN 62233:2008 EN 55014-1:2017+A11:2020 EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013+A1:2019 RoHS: 2011/65/UE + 2015/863/UE Nome della fabbrica: Shenzhen Cong Long Technology Co. LTD Indirizzo della fabbrica:L'edificio ShanLing À, camera 01-D110, al decimo di Chiwan 1 Road, NanShan, Shenzhen Date: 01/11/2020 Fascicolo tecnico disponibile presso la sede centrale dell'UE Luogo della dichiarazione: Bologna, Italia Nome e cognome: Alessandro Summa Posizione: CEO

MT DISTRIBUTION S.R.L

Via Bargellino 10, 40012, Calderara di Reno (BO), Italia Persona autorizzata: Alessandro Summa Posizione: CEO Alessandro Summa

Questa dichiarazione di conformità à applicable solo agli scooter lettrci venduti nei paesi che seguono le à 7 direttive della marcatura CE. FMBRO ANERDALE
