LX2000 - Suono HP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore centrale per sistema home cinema
Marca	HP
Modello	LX2000
Categoria	Audio
Dimensioni (L x A x P)	45 x 15 x 20 cm (stima)
Peso	5 kg (stima)
Potenza ammissibile	100 W RMS (stima)
Impedenza	8 ohm
Sensibilità	90 dB (stima)
Risposta in frequenza	60 Hz - 20 kHz (stima)
Tipo di altoparlanti	Tweeter e woofer
Numero di vie	2 vie
Connettività	Morsetti placcati oro, doppi ingressi con barrette (bicablaggio possibile)
Protezione contro interferenze elettromagnetiche	Sì
Posizionamento consigliato	Sopra o sotto il televisore, facce anteriori allineate
Finitura	Simil legno (stima)
Griglia rimovibile	Sì
Manutenzione	Panno morbido asciutto per il cabinet, aspirapolvere a bassa potenza per la griglia, niente solventi
Bi-amplificazione possibile	Sì (rimozione delle barrette)
Raccomandazione d'uso	Evitare amplificatori di potenza troppo bassa per prevenire distorsione e danni ai tweeter

Domande frequenti - LX2000 HP

Qual è il posizionamento ideale per il diffusore centrale LX2000?

Posiziona il diffusore direttamente sopra o sotto il televisore, allineando le facce anteriori. Evita angoli e pareti per una migliore qualità sonora.

Come collegare il diffusore LX2000 al mio amplificatore?

Utilizza cavi di sezione minima 1,5 mm² per lunghezze fino a 5 m. Rispetta la polarità: morsetto rosso (+) del diffusore verso morsetto rosso (+) dell'ampli, e morsetto nero (-) verso morsetto nero (-).

Posso bicablare il diffusore LX2000?

Sì, rimuovere le barrette metalliche tra gli ingressi High e Low, quindi collegare due cavi separati dall'amplificatore. Questo migliora la risoluzione e la dinamica.

Perché evitare un amplificatore di potenza troppo bassa?

Un ampli sottodimensionato satura più facilmente, creando distorsioni che inviano segnali ad alta frequenza verso il tweeter, rischiando di danneggiarlo. Scegli un ampli con un margine di potenza.

Come manutenere il diffusore LX2000?

Spolverare il cabinet con un panno morbido asciutto. Per la griglia, utilizzare un aspirapolvere a bassa potenza. Non usare mai solventi, cere o detergenti per mobili.

Il diffusore LX2000 è protetto contro le interferenze elettromagnetiche?

Sì, beneficia di una protezione contro le interferenze elettromagnetiche, consentendo di posizionarlo vicino a un televisore senza disturbi.

Quale distanza ideale tra i diffusori anteriori e la posizione di ascolto?

Per un'immagine stereo ottimale, posiziona i diffusori a distanza uguale dalla tua posizione di ascolto, con un angolo di 40-60 gradi tra di loro.

Come installare le punte di disaccoppiamento (se fornite)?

Rovescia il diffusore, avvita un dado su ogni punta, inseriscile nei fori filettati, regola l'altezza e serra i dadi. Isolano il diffusore dalle vibrazioni del pavimento.

Cosa fare se il suono sembra diffuso o manca di bassi?

Verifica la polarità dei cavi: i fili devono essere in fase (rosso con rosso, nero con nero). Un'inversione di polarità indebolisce i bassi e la localizzazione sonora.

Dove trovare pezzi di ricambio o far riparare il diffusore?

Contatta il tuo rivenditore JBL o il distributore locale. Non tentare di riparare da solo; porta il diffusore a un professionista.

MANUALE UTENTE LX2000 HP

Congratulazioni per aver scelto una coppia di diffusori JBL.

I diffusori JBL della serie LX sono stati progettati sulla base della tecnologia che ha reso JBL il più famoso produttore mondiale. In ogni situazione di ascolto dove il diffusore si rivela il componente fondamentale - in abitazione, nei cinema, nei teatri, negli stadi, ai concerti - JBL è il marchio da scegliere. Attraverso l'utilizzo dei migliori componenti e un'estrema cura durante la realizzazione, JBL assicura che i "vostri" diffusori JBL forniranno prestazioni eccellenti per molti anni. Le istruzioni contenute in questo manuale vi aiuteranno ad utilizzare al meglio questi diffusori.

POSIZIONAMENTO

I diffusori JBL della serie LX sono stati realizzati per fornire le migliori prestazioni quando posizionati a una certa distanza dalle pareti e dagli angoli, preferibilmente a circa 1 mt. Il posizionamento più vicino alle pareti aumenta la presenza delle basse frequenze ma non necessariamente la loro qualità. Se questo posizionamento è inevitabile sarebbe consigliabile la regolazione dei toni bassi dall'amplificatore.

I modelli da scaffale (bookshelf) non devono essere posati direttamente sul pavimento, ma poggiare su uno scaffale o su un piedistallo, ad una distanza di 35-50 cm. Dal pavimento o comunque ad un'altezza tale per cui l'altoparlante delle alte frequenze (tweeter) venga a trovarsi quanto più possibile in linea con le orecchie dell'ascoltatore: in questo modo si otterranno i migliori risultati sia in termini di qualità timbrica che di ricostruzione dell'immagine stereofonica. Inoltre ad una maggiore rigidità dello scaffale o del piedistallo corrisponderà una maggiore qualità e pulizia nella riproduzione delle basse frequenze.

Se avete dubbi sul posizionamento in ambiente dei vostri diffusori consultate un rivenditore autorizzato JBL.

In caso di installazioni a parete utilizzare una staffa di grande rigidità e mantenere sempre una distanza minima di 4 cm. tra il muro e la parte posteriore del diffusore, per consentire al tubo di accordo posteriore di lavorare correttamente; una occlusione completa dello sfogo del reflex determina un notevole decremento della qualità e della quantità della gamma bassa. Per ottenere la migliore immagine stereo si consiglia di posizionare i diffusori in maniera equidistante dal punto di ascolto separati con un angolo tra 40° e 60° (vedere figura). Ad esempio se la posizione di ascolto è di 2,4 - 3,6 mt. i diffusori dovrebbero essere a 2 - 2,4 mt. di distanza. Data la grande varietà di conformazioni delle sale di ascolto si consiglia di effettuare diverse prove prima del posizionamento definitivo.

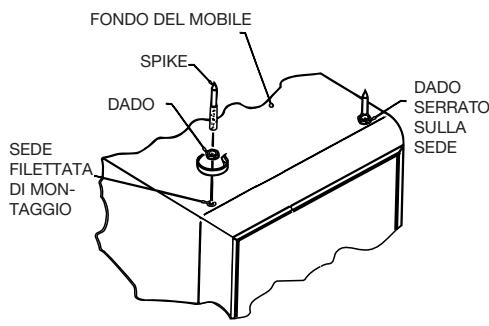

MONTAGGIO dei PIEDINI a PUNTA (LX2003, 2004 e 2005)

I piedini a punta (spikes) isolano i diffusori dalle vibrazioni del pavimento. Per installare i piedini far riferimento a queste istruzioni:

1. Capovolgere il diffusore.
2. Inserire un controdado in ciascun piedino e farlo ruotare sino a che non raggiunga la fine della filettatura.
3. Avvitare il piedino nella sede filettata annegata nel diffusore.
4. Regolare i piedini sino a che non siano tutti alla medesima altezza e quindi serrare il controdado, così da evitare che possa essere involontariamente modificata l'altezza dei piedini o che il diffusore possa avere un appoggio instabile.

CONNESSIONI

Nota: I modelli LX2004 ed LX2005 dispongono di due coppie di connettori placcati in oro. Per collegamenti normali, impiegando un solo cavo bipolare per diffusore, MANTENERE le barrette metalliche (ponticelli) a collegare i due set di connettori. Collegare il cavo alle terminazioni marcate High. Per il collegamento con cavi separati per i connettori High e Bass

vedere la sottostante sezione "Bi-Wiring". Per collegare i diffusori all'amplificatore utilizzare cavo bipolare isolato di buona qualità. JBL suggerisce un cavo di diametro di 1,5 - 2 mm per collegamenti fino a circa 5 m. Se i diffusori devono essere posizionati ad una distanza maggiore è meglio utilizzare cavi di sezione maggiore. Cavi troppo sottili possono in qualche modo far diminuire la resa acustica del sistema, senza apparentemente evidenziare nessun altro problema. Quindi in caso di collegamenti molto lunghi è meglio consultare un rivenditore autorizzato JBL. Per ogni canale collegare il terminale rosso dell'altoparlante al terminale rosso (+) dell'amplificatore e il terminale nero dell'altoparlante al terminale nero (-) dell'amplificatore. Il corretto collegamento assicura la cor

retta polarità (fase) tra gli altoparlanti; un collegamento errato non danneggia il sistema ma porterà ad una minore emissione di basse frequenze e ad un'immagine stereo approssimativa. Ciò può essere verificato ascoltando, per esempio, una voce da un sintonizzatore FM stereo: se la voce risulta essere ben definita al centro dei diffusori allora sono in fase, se risulta non facilmente localizzabile i diffusori non sono in fase. La maggior parte dei cavi in commercio hanno le polarità chiaramente identificabili, quindi non sussistono problemi di collegamento.

In caso di connessioni di più coppie di altoparlanti, consultare un rivenditore autorizzato JBL per la soluzione ideale.

BI-WIRING

I modelli LX2004 ed LX2005 hanno due coppie di connettori e possono comunque essere impiegati in Bi-Wiring (doppio cablaggio). RIMUOVERE le barrette metalliche (ponticelli) che collegano i connettori delle alte frequenze (High) a quelli delle basse frequenze (Low). Il Bi-Wiring migliorerà la risoluzione e la dinamica dei diffusori. Un ulteriore, grande, miglioramento può essere ottenuto pilotando indipendentemente le due gamme di frequenze con due amplificatori (Biamplificazione).

PRECAUZIONI SUL PILOTAGGIO DEI DIFFUSORI!

Generalmente i diffusori JBL sono in grado di sopportare carichi di potenza molto elevati, perché il segnale inviato rimanga indistorto. Non esiste alcun problema nel pilotare diffusori JBL con amplificatori di potenza superiore a quella dichiarata come massima accettabile dagli altoparlanti, a patto che l'amplificatore non eroghi potenza oltre il suo limite naturale, producendo un segnale distorto (clipping) assai dannoso per qualsiasi diffusore. Se l'amplificatore viene portato ad erogare potenza oltre il suo limite naturale (sovrapilotaggio), esso genera distorsione ad alta frequenza. Tale distorsione viene automaticamente inviata al tweeter, l'altoparlante più piccolo e quindi potenzialmente più fragile del sistema, che può rompersi o danneggiarsi.

Al contrario di quel che generalmente si crede, più piccolo è l'amplificatore, più facile è che venga sovrapilotato e dunque danneggi i tweeter dei diffusori.

Anche un uso esasperato dei controlli di tono dell'amplificatore può danneggiare il sistema. Suggeriamo quindi l'utilizzo di un amplificatore che ai volumi di ascolto desiderati non produca distorsione, in modo tale da ottenere sempre il massimo risultato dai diffusori JBL serie LX.

CANALE CENTRALE LX2000

Per i sistemi di riproduzione surround, la serie JBL LX propone un diffusore per canale centrale dedicato. L'LX2000 Center ha gli altoparlanti magneticamente schermati, così da poter essere posizionato direttamente sul televisore o nelle sue immediate prossimità. Per ottenere le massime prestazioni, il pannello frontale dell'LX2000 dovrebbe essere posto in linea con lo schermo TV. L'LX2000 Center va collegato in fase ad un amplificatore o a un sintoamplificatore, connettendo positivo e positivo, negativo e negativo, esattamente come i diffusori principali.

MANUTENZIONE GENERALE

I diffusori JBL della serie LX sono costruiti mediante assemblaggio di pannelli di legno trattato, superiore al legno tradizionale in termini di proprietà acustiche.

Grazie alla accurata lavorazione, i mobili non richiedono manutenzione particolare e sono progettati per molti anni di utilizzo senza problemi.

Per eliminare la polvere è sufficiente l'uso di un panno morbido e asciutto, perché è sconsigliato l'uso di solventi o cere particolari, anche se specifiche per legno.

Le griglie sono rimuovibili e possono essere spazzolate per eliminare la polvere o eventuali altre particelle depositate.

ASSISTENZA TECNICA

In caso di malfunzionamenti, recarsi al Centro di Assistenza Tecnica autorizzato JBL più vicino a voi. Per eventuali informazioni sulla sua ubicazione, contattare Kenwood Electronics Italia S.p.A., Via Sirtori 7/9, 20129 Milano, Tel. [phone], Fax [phone]
