bah5S 24-1054 - Obiettivo fotografico PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo intercambiabile per fotocamera digitale
Attacco	L-Mount (Leica Camera AG)
Lunghezza focale	f=24 mm a 105 mm
Costruzione ottica	16 elementi in 13 gruppi (2 lenti ED asferiche, 2 lenti asferiche, 1 lente UED, 2 lenti ED)
Lame del diaframma	9 lame (diaframma con apertura circolare)
Apertura massima	F4.0
Apertura minima	F22
Angolo di campo	84° (grandangolare) a 23° (teleobiettivo)
Distanza minima di messa a fuoco	0,30 m (0,98 ft)
Ingrandimento massimo	0,5× (macro)
Stabilizzatore d'immagine	Sì (O.I.S.)
Diametro del filtro	77 mm
Diametro massimo	84 mm (3,3 in)
Lunghezza totale	Circa 118 mm (4,6 in)
Peso	Circa 680 g (1,4991 lb)
Resistenza alla polvere e agli schizzi	Sì
Temperatura di funzionamento consigliata	-10 °C a 40 °C (14 °F a 104 °F)
Umidità relativa ammissibile	10 % a 80 %
Accessori in dotazione	Custodia per obiettivo, paraluce, copriobiettivo, copriobiettivo posteriore

Domande frequenti - bah5S 24-1054 PANASONIC

Come installare l'obiettivo sulla fotocamera?

Assicurarsi che la fotocamera sia spenta. Rimuovere il copriobiettivo posteriore. Allineare il segno di montaggio dell'obiettivo con il segno sulla fotocamera, quindi ruotare l'obiettivo in senso orario fino allo scatto. Consultare il manuale della fotocamera per maggiori dettagli.

Come utilizzare lo stabilizzatore d'immagine O.I.S.?

Lo stabilizzatore d'immagine (O.I.S.) è attivo quando l'interruttore O.I.S. è impostato su ON. Si consiglia di disattivarlo (su OFF) quando si utilizza un treppiede.

Come pulire l'obiettivo?

Utilizzare un panno morbido, asciutto e privo di polvere per pulire delicatamente la superficie. Non utilizzare benzina, diluenti, alcol o altri solventi. Rimuovere le impronte digitali prima e dopo ogni utilizzo.

Cosa fare in caso di condensa (obiettivo appannato)?

La condensa scompare naturalmente quando la temperatura della fotocamera si avvicina a quella ambiente. Non riscaldare bruscamente l'obiettivo. Per evitare la condensa, evitare sbalzi di temperatura.

Posso utilizzare filtri con questo obiettivo?

Sì, è possibile installare filtri con diametro 77 mm. È possibile montare il copriobiettivo o il paraluce sopra il filtro. L'uso di più filtri può scurire l'immagine. Non utilizzare altri accessori come lenti di conversione.

Come fissare e rimuovere il paraluce?

Allineare il segno (□) del paraluce con il segno all'estremità dell'obiettivo, quindi ruotare nella direzione della freccia fino allo scatto. Per rimuoverlo, premere il pulsante del paraluce e ruotare in senso contrario. Durante il trasporto, è possibile montarlo al contrario.

L'obiettivo è resistente alla polvere e agli schizzi?

Sì, offre resistenza alla polvere e agli schizzi. Una guarnizione in gomma è integrata nell'attacco. Tuttavia, questa resistenza non è totale. Evitare il contatto prolungato con l'acqua e pulire con un panno asciutto se necessario.

Qual è la distanza minima di messa a fuoco e il rapporto di ingrandimento?

La distanza minima di messa a fuoco è di 0,30 m (0,98 ft) dal piano del sensore. L'ingrandimento massimo è di 0,5×, consentendo scatti macro.

Come passare alla messa a fuoco manuale (MF)?

Impostare l'interruttore AF/MF su MF. Quindi ruotare l'anello di messa a fuoco per effettuare la messa a fuoco manuale. Se la fotocamera è già in modalità MF, l'interruttore non ha effetto.

Come bloccare lo zoom per il trasporto?

Ruotare l'anello dello zoom sulla posizione 24 mm (grandangolare), quindi far scorrere l'interruttore di blocco dello zoom su LOCK. Ciò impedisce l'estensione dell'obiettivo sotto il proprio peso.

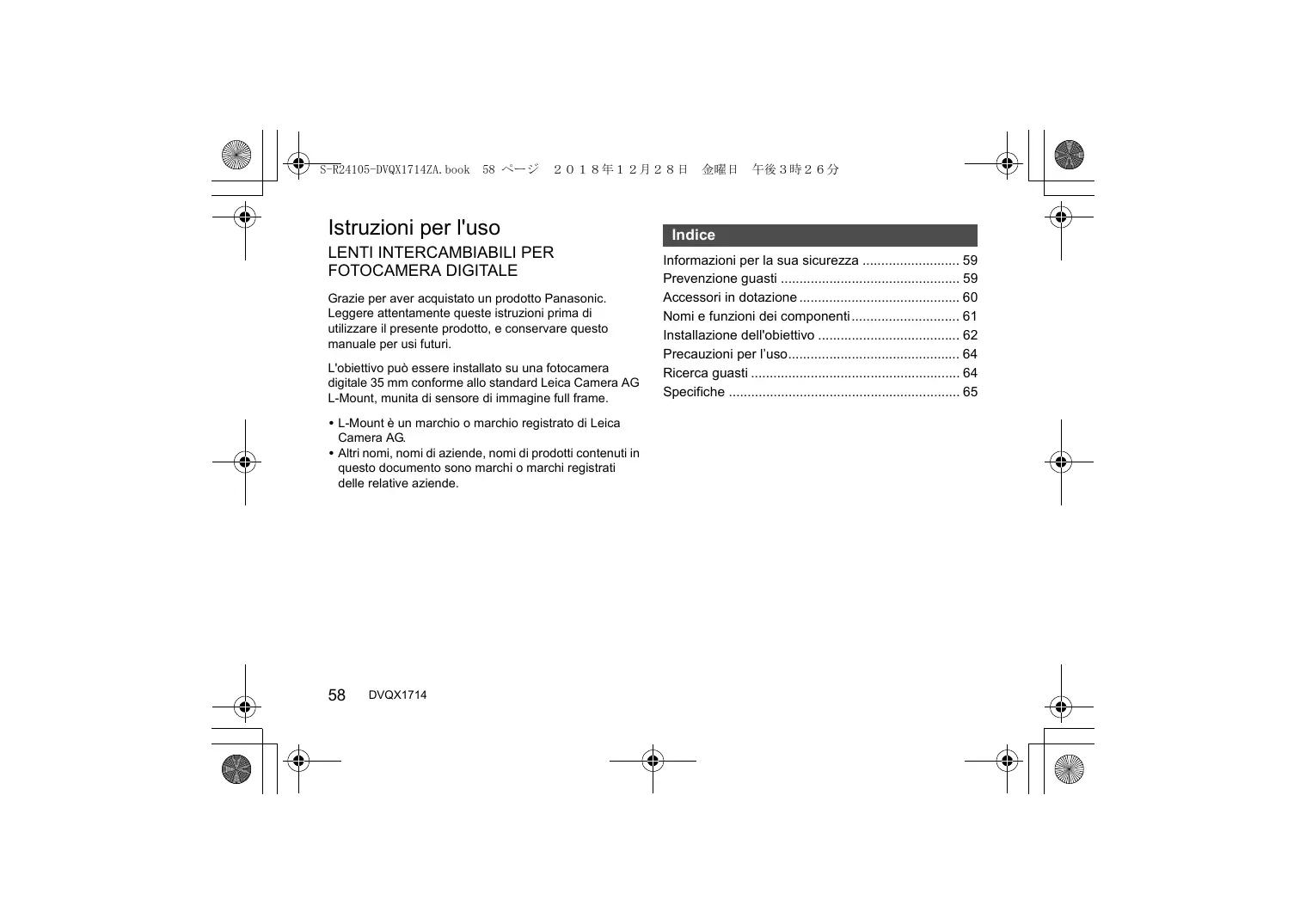

MANUALE UTENTE bah5S 24-1054 PANASONIC

Istruzioni per l'uso LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

Grazie per aver acquistato un prodotto Panasonic. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto e conservare questo manuale per usi futuri.

L'obiettivo può essere installato su una fotocamera digitale 35 mm conforme allo standard Leica Camera AG L-Mount, munita di sensore di immagine full frame.

• L-Mount è un marchio o marchio registrato di Leica Camera AG.
• Altri nomi, nomi di aziende, nomi di prodotti contenuti in questo documento sono marchi o marchi registrati delle relative aziende.

Indice

Informazioni per la sua sicurezza 59 Prevenzione guasti 59 Accessori in dotazione 60 Nomi e funzioni dei componenti 61 Installazione dell'obiettivo 62 Precauzioni per l'uso 64 Ricerca guasti 64 Specifiche 65

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò potrebbe causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

-Se vedete questo simbolo-

Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici ed elettronici non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a

consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Custodia dell'obiettivo

• Non sottoporre a forti vibrazioni, urti o pressioni, che possono causare malfunzionamenti o danni.
• Non premere con forza sull'obiettivo.
• Durante il trasporto dell'obiettivo, fare attenzione a non lasciarlo cadere e a non urtarlo.
• Quando si trasporta la fotocamera digitale con l'obiettivo installato, sostenere la fotocamera digitale e l'obiettivo. Fare attenzione a non lasciar cadere o urtare la custodia in cui è stato riposto l'obiettivo.
• Quando la superficie dell'obiettivo è sporca (acqua, olio, impronte, ecc.), la qualità delle immagini può essere compromessa. Strofinare leggermente la superficie dell'obiettivo con un panno asciutto e morbido prima e dopo la registrazione.
• Quando non si usa l'obiettivo, fissare il copriobiettivo e il copriobiettivo posteriore per evitare che polvere e altre particelle si accumulino sull'obiettivo o entrino al suo interno.

Per proteggere i punti di contatto dell'obiettivo (A), non fare quanto segue. Queste azioni potrebbero provocare malfunzionamenti.

- Toccare i punti di contatto dell'obiettivo. - Lasciare che i punti di contatto dell'obiettivo si sporchino. - Posizionare l'obiettivo con la sua superficie di innesto rivolta verso il basso.

Resistenza alla polvere e agli schizzi

• Il design resistente alla polvere e agli schizzi della fotocamera non impedirà completamente l'ingresso di polvere o goccioline d'acqua. Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza alla polvere e agli schizzi. Se l'obiettivo non funziona correttamente, contattare il rivenditore o il Centro Assistenza più vicino.
• Installare su una fotocamera digitale resistente alla polvere e agli schizzi.
• Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere e goccioline d'acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti di contatto, nella fotocamera digitale e nell'obiettivo.
• Se l'obiettivo viene esposto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto e morbido. Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere e agli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma. - La gomma sull'innesto dell'obiettivo lascerà segni di striscio sull'innesto della fotocamera digitale, ma questo non influisce sulle prestazioni.
• Per informazioni sulla sostituzione della protezione in gomma, contattare il Centro Assistenza più vicino.

Condensa (quando l'obiettivo è appannato)

• La condensa si forma quando cambia la temperatura ambiente o l'umidità. Fare attenzione, in quanto può causare macchie, muffa e malfunzionamento dell'obiettivo.
• Se si verifica della condensa, spegnere la fotocamera digitale e attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avvicinerà a quella dell'ambiente.
• L'aspetto e le specifiche dei prodotti descritti in questo documento possono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito.

Accessori in dotazione

I codici dei prodotti sono aggiornati a gennaio 2019. È possibile che subiscano delle modifiche.

1 Borsa per l'obiettivo 2 Paraluce 3 Copriobiettivo 4 Copriobiettivo posteriore * Installato sull'obiettivo al momento dell'acquisto.

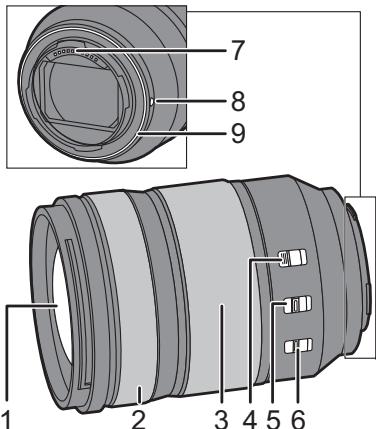

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo 2 Ghiera di messa a fuoco

Ruotare la ghiera di messa a fuoco per mettere a fuoco quando l'impostazione è MF (messa a fuoco manuale).

• È possibile impostare quanto si sposta la messa a fuoco con la ghiera di messa a fuoco usando i menu nelle fotocamere digitali compatibili. Per ulteriori informazioni consultare le istruzioni per l'uso della fotocamera digitale.

3 Ghiera dello zoom

Consente di zoomare su teleobiettivo o grandangolo.

4 Selettore blocco zoom

Quando la lunghezza focale è 24 mm e il selettore blocco zoom è impostato su [LOCK], la ghiera dello zoom sarà bloccata.

• Applicare il blocco ghiera zoom quando si trasporta l'obiettivo, in modo che non si estenda a causa del suo stesso peso.

5 Selettore AF/MF

Commuta tra AF (messa a fuoco automatica) e MF (messa a fuoco manuale).

• Quando la fotocamera digitale è impostata su MF, il funzionamento sarà MF indipendente dall'impostazione del selettore AF/MF.

6 Interruttore O.I.S.

La funzione stabilizzatore è impostata in modo da attivarsi se il selettore O.I.S. è posizionato su [ON].

• Si consiglia di posizionare l'interruttore O.I.S. su [OFF] quando si utilizza un treppiede.

7 Punto di contatto 8 Segno per l'installazione dell'obiettivo 9 Protezione in gomma sull'innesto dell'obiettivo

Nota

• Possono esserci differenze nella messa a fuoco quando si usa lo zoom dopo la messa a fuoco. Mettere nuovamente a fuoco. Se il funzionamento della messa a fuoco automatica e dello stabilizzatore disturba durante la registrazione di video, si consiglia di registrare come segue:
• Impostare il selettore AF/MF su [MF] per registrare.
• Impostare il selettore O.I.S. su [OFF] ed usare un treppiede per registrare.

Installazione dell'obiettivo

Per informazioni su come installare l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale.

• Installare l'obiettivo dopo aver spento la fotocamera digitale.
• Installare l'obiettivo dopo aver rimosso il copriobiettivo posteriore.
• Dopo aver montato l'obiettivo sulla fotocamera digitale, accertarsi di fissare il copriobiettivo ed il

copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno.

Installazione del paraluce

Tenere il paraluce come indicato nella figura.

• Tenere il paraluce in modo da evitare di torcerlo o di piegarlo.

1 Allineare il segno (□) sul paraluce con il segno sull'estremità dell'obiettivo.

2 Ruotare il paraluce nella direzione della freccia per allineare il segno (O) sul paraluce con il segno all'estremità dell'obiettivo.

Installare il paraluce ruotandolo sino a che non si sente un clic.

Rimozione di un paraluce

Tenendo premuto il pulsante del paraluce, ruotare il paraluce nella direzione della freccia e quindi rimuoverlo.

• Durante il trasporto, è possibile montare il paraluce al contrario.

1 Rimuovere il paraluce. 2 Allineare il segno (O) sul paraluce con il segno sull'estremità dell'obiettivo. 3 Installare il paraluce ruotandolo nella direzione della freccia finché non si sente un clic.

• Si consiglia di rimuovere il paraluce durante l'uso del flash in quanto il paraluce può bloccare la luce del flash.
• Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenendo solo il paraluce.

Note sull'uso del filtro

• È possibile installare il copriobiettivo o il paraluce con il filtro già installato.
• Se si usano due o più filtri contemporaneamente, parte di un'immagine registrata può diventare scura.
• Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore dell'obiettivo ed usarli in combinazione con quello obiettivo.

Se vengono installati elementi di quello tipo, l'obiettivo potrebbe venire danneggiato.

Precauzioni per l'uso

Non spruzzare insetticidi o sostanze chimiche volatili sull'obiettivo.

• Se tali sostanze vengono a contatto con l'obiettivo, potrebbero danneggiarlo o provocare il distacco della vernice.
• Non puntare direttamente l'obiettivo verso il sole o verso intense sorgenti luminose. L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.
• Non usare toccando direttamente l'obiettivo a temperature alte per lungo tempo.
• In luoghi freddi (ambienti con temperatura inferiore a 0°C, come piste da sci), un contatto diretto prolungato con le parti in metallo dell'obiettivo potrebbe causare lesioni cutanee. Utilizzare guanti o simili quando si utilizza a lungo l'obiettivo.
• Per pulire l'obiettivo, usare un panno morbido asciutto privo di polvere. Non utilizzare benzina, diluenti, alcol o altri detergenti simili per pulire l'obiettivo. L'uso di solventi potrebbe danneggiare l'obiettivo o causare il distacco della vernice.
• Non utilizzare un detergente da cucina o un panno chimico.
• Non tenere a lungo a contatto con l'obiettivo prodotti in plastica, PVC o materiali simili.
• Non smontare o modificare questo prodotto.
• Quando l'obiettivo non verrà usato per un periodo prolungato, si consiglia di riporlo con un essiccante (gel di silice).
• Controllare tutte le parti prima di registrare quando non si è usato l'obiettivo per un lungo periodo di tempo.
• Evitare di usare o lasciare l'obiettivo in uno dei seguenti luoghi perché questo può causare problemi operativi o malfunzionamento:
• Esposto alla luce del sole, o in spiaggia d'estate - In luoghi caratterizzati da temperature e livelli di umidità elevati o forti sbalzi di temperatura e umidità
• In luoghi con sabbia o polvere Dove sono presenti fiamme
• Vicino a caloriferi, condizionatori o umidificatori Dove l'acqua può bagnare l'obiettivo Dove sono presenti vibrazioni
• All'interno di un'auto
• Vedere anche le istruzioni per l'uso della fotocamera digitale.

Ricerca guasti

Quando si accende o si spegne la fotocamera digitale o si scuote l'obiettivo, si sente un tintinnio.

Quando si scattano foto si sente un suono proveniente dall'obiettivo.

• Si tratta del suono del movimento dell'obiettivo e dell'operazione di apertura. Non si tratta di un malfunzionamento.

Le specifiche sono soggette a modifica per migliorare le prestazioni.

	LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE "LUMIX S 24-105 mm F4 MACRO O.I.S."
Supporto	Leica Camera AG L-Mount
Distanza fiscale	f=24 mm a 105 mm
Costruzione dell'obiettivo	16 elementi in 13 gruppi (2 lenti ED asferiche, 2 lenti asferiche, 1 lente UED, 2 lenti ED)
Tipodi di aperture	Diaframma con 9 lamelle/Diaframma ad aperture circolare
Apertura massima	F4.0
Valore minimodell'aperture	F22
Profondità di campo	84° (Grandangolo) a 23° (Tele)
Distanza ustile di ripresa	0,30 m a ∞ (dalla linea di riferimento della distance di messa a fuoco)
Ingrandimento massodell'imagine	0,5×
Stabilizzatore di imagine	Si
Diametro filtro	77 mm
Diametro massimo	∅84 mm
Lunghezza complessiva	Circa 118 mm (dall'estremità dell'obiettivo al lato di base del supporto dell'obiettivo)
Massa	Circa 680 g
Resistenza alla polvere edagli schizzi	Si
Temperatura operativa raccomandata	-10 °C a 40 °C
Umidità relativa accettabile	10%RH a 80%RH

Manuale di istruzioni

Obiettivo intercambiabile per fotocamera digitale
