Produkttyp	Wechselobjektiv für Digitalkamera
Objektivbajonett	L-Mount (Leica Camera AG)
Brennweite	f=24 mm bis 105 mm
Optischer Aufbau	16 Linsen in 13 Gruppen (2 asphärische ED-Linsen, 2 asphärische Linsen, 1 UED-Linse, 2 ED-Linsen)
Blendenlamellen	9 Lamellen (runde Blendenöffnung)
Maximale Blende	F4.0
Minimale Blende	F22
Bildwinkel	84° (Weitwinkel) bis 23° (Tele)
Mindestfokusabstand	0,30 m (0,98 ft)
Maximaler Abbildungsmaßstab	0,5× (Makro)
Bildstabilisator	Ja (O.I.S.)
Filterdurchmesser	77 mm
Maximaler Durchmesser	84 mm (3,3 Zoll)
Gesamtlänge	Ca. 118 mm (4,6 Zoll)
Gewicht	Ca. 680 g (1,4991 lb)
Staub- und Spritzwasserschutz	Ja
Empfohlene Betriebstemperatur	-10 °C bis 40 °C (14 °F bis 104 °F)
Zulässige relative Luftfeuchtigkeit	10 % bis 80 %
Mitgeliefertes Zubehör	Objektivtasche, Gegenlichtblende, Objektivdeckel, rückseitiger Objektivdeckel

Häufig gestellte Fragen - bah5S 24-1054 PANASONIC

Wie montiere ich das Objektiv an der Kamera?

Stellen Sie sicher, dass die Kamera ausgeschaltet ist. Entfernen Sie die rückseitige Objektivkappe. Richten Sie die Montagemarke des Objektivs an der Markierung der Kamera aus und drehen Sie das Objektiv im Uhrzeigersinn, bis es einrastet. Weitere Details finden Sie im Kamerahandbuch.

Wie verwende ich den Bildstabilisator O.I.S.?

Der Bildstabilisator (O.I.S.) ist aktiviert, wenn der O.I.S.-Schalter auf ON steht. Es wird empfohlen, ihn bei Verwendung eines Stativs auszuschalten (auf OFF).

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, trockenes und staubfreies Tuch, um die Oberfläche vorsichtig abzuwischen. Verwenden Sie kein Benzin, Verdünner, Alkohol oder andere Lösungsmittel. Entfernen Sie Fingerabdrücke vor und nach jedem Gebrauch.

Was tun bei Kondensation (beschlagenes Objektiv)?

Die Kondensation verschwindet von selbst, wenn sich die Temperatur des Geräts der Umgebungstemperatur annähert. Erhitzen Sie das Objektiv nicht plötzlich. Um Kondensation zu vermeiden, vermeiden Sie plötzliche Temperaturwechsel.

Kann ich Filter mit diesem Objektiv verwenden?

Ja, Filter mit einem Durchmesser von 77 mm können angebracht werden. Es ist möglich, die Objektivkappe oder die Gegenlichtblende über dem Filter zu montieren. Die Verwendung mehrerer Filter kann das Bild abdunkeln. Verwenden Sie kein anderes Zubehör wie Konverterlinsen.

Wie befestige und entferne ich die Gegenlichtblende?

Richten Sie die Markierung (□) der Gegenlichtblende an der Markierung am Ende des Objektivs aus und drehen Sie sie in Pfeilrichtung, bis sie einrastet. Zum Entfernen drücken Sie die Taste der Gegenlichtblende und drehen Sie sie in die entgegengesetzte Richtung. Zum Transport können Sie sie umgekehrt montieren.

Ist das Objektiv staub- und spritzwassergeschützt?

Ja, es bietet Staub- und Spritzwasserschutz. In das Bajonett ist eine Gummidichtung integriert. Dieser Schutz ist jedoch nicht vollständig. Vermeiden Sie längeren Kontakt mit Wasser und reinigen Sie es bei Bedarf mit einem trockenen Tuch.

Was ist der minimale Fokusabstand und der Abbildungsmaßstab?

Der minimale Fokusabstand beträgt 0,30 m (0,98 ft) von der Sensorebene aus. Der maximale Abbildungsmaßstab beträgt 0,5×, was Makroaufnahmen ermöglicht.

Wie schalte ich auf manuellen Fokus (MF) um?

Stellen Sie den AF/MF-Schalter auf MF. Drehen Sie dann den Fokusring, um manuell zu fokussieren. Wenn sich die Kamera bereits im MF-Modus befindet, hat der Schalter keine Wirkung.

Wie verriegle ich den Zoom für den Transport?

Drehen Sie den Zoomring auf die 24-mm-Position (Weitwinkel) und schieben Sie den Zoomverriegelungsschalter auf LOCK. Dadurch wird verhindert, dass sich das Objektiv durch sein eigenes Gewicht ausfährt.

BEDIENUNGSANLEITUNG bah5S 24-1054 PANASONIC

WECHSELOBJEKTIV FÜR DIGITAL-KAMERA

Vielen Dank für den Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Dieses Objektiv kann an 35-mm-Digitalkameras verwendet werden, die dem L-Mount-Standard von Leica Camera AG entsprechen und mit einem Vollformat-Bildsensor ausgestattet sind.

• L-Mount ist ein Markenzeichen oder eingetragenes Markenzeichen von Leica Camera AG.
• Andere Namen, Unternehmens- und Produktbezeichnungen, welche in diesem Dokument genannt werden, sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Unternehmen.

Inhalt

Informationen für Ihre Sicherheit 42 Vermeidung von Störungen 42 Beiliegendes Zubehör 44 Bezeichnungen und Funktionen der einzelnen Kamerateile... 44 Aufsetzen des Objektivs 45 Vorsichtsmaßnahmen 47 Fehlerbehebung 47 Spezifikationen 48

Informationen für Ihre Sicherheit

Halten Sie das Gerät so weit wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Nähe von Mobiltelefonen. Es können sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein.

-Bedeutung des nachstehend abgebildeten Symbols

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen

Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für weitere Informationen zu Sammlung und Recycling wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafen verhängt werden.

Vermeidung von Störungen

Objektivpflege

• Keinen starken Erschütterungen, Stößen oder Druck aussetzen. Andernfalls kann es zu Funktionsstörungen oder Beschädigungen kommen.
• Üben Sie keinen starken Druck auf das Objektiv aus.
• Achten Sie darauf, das Objektiv beim Tragen nicht fallen zu lassen oder anzustoßen.
• Wenn Sie die Digitalkamera mit angebrachtem Objektiv tragen, halten Sie beim Tragen sowohl das Objektiv als auch die Digitalkamera. Achten Sie darauf, die Tasche, in der Sie das Objektiv verstaut haben, nicht fallen zu lassen oder anzustoßen.
• Schmutz auf der Linsenoberfläche (Wasser, Öl, Fingerabdrücke usw.) kann die Bilder beeinträchtigen. Wischen Sie die Objektivoberfläche vor und nach Aufnahmen vorsichtig mit einem weichen, trockenen Tuch ab.
• Wenn das Objektiv nicht verwendet wird, bringen Sie den vorderen und hinteren Objektivdeckel an, damit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln.

Um die Kontaktpunkte (A) des Objektivs zu schützen, vermeiden Sie Folgendes. Anderenfalls kann es zu Fehlfunktionen kommen.

• Kontaktpunkte des Objektivs berühren. Zulassen, dass die Kontaktpunkte des Objektivs verschmutzen.
• Das Objektiv mit der Fassung nach unten ablegen.

Staub- und Spritzwasserschutz

Die staub- und spritzwassergeschützte Konstruktion der Kamera verhindert nicht vollständig das Eindringen von Staub oder Wassertropfen. Treffen Sie die folgenden Vorsichtsmaßnahmen, um einen angemessenen Staub- und Spritzwasserschutz zu gewährleisten. Wenn das Objektiv nicht richtig funktioniert, wenden Sie sich an Ihren Händler oder Ihr nächstgelegenes Service-Center. - Bringen Sie das Objektiv an eine Digitalkamera an, die staub- und spritzwasserdicht ist. - Achten Sie beim Anbringen und Entfernen des Objektivs darauf, dass keinerlei Fremdmaterial wie Sand, Staub, Wassertropfen usw. auf Objektivfassungsgummi, Kontaktpunkte, Digital-Kamera und Objektiv gelangen. - Wenn das Objektiv Spritzwasser oder anderen Flüssigkeiten ausgesetzt wurde, wischen Sie es mit einem weichen, trockenen Tuch ab.

Zur Verbesserung der Staub- und Spritzwasserdichtigkeit des Objektivs ist ein Objektivfassungsgummi am Bajonett angebracht.

Durch das Objektivfassungsgummi kommt es zu Schleifspuren an der Digital-Kamera. Dadurch wird die Leistung jedoch nicht beeinträchtigt. - Für Informationen zum Wechseln des Objektivfassungsgummis wenden Sie sich an Ihr nächstgelegenes Service-Center.

■ Kondensation (Beschlagen des Objektivs)

Kondensation tritt auf, wenn sich Umgebungstemperatur oder Luftfeuchtigkeit ändern. Seien Sie vorsichtig, da dies Ablagerungen am Objektiv, Schimmelbildung und Funktionsstörungen verursachen kann. - Wenn Kondensation auftritt, schalten Sie die Digital-Kamera aus und warten Sie ca. 2 Stunden lang. Die Kondensation hört von selbst auf, wenn sich die Digital-Kameratemperatur an die Umgebungstemperatur annähert. - Das Erscheinungsbild und die technischen Daten der in dieser Bedienungsanleitung beschriebenen Produkte können aufgrund von Weiterentwicklungen vom tatsächlichen Produkt abweichen.

Beiliegendes Zubehör

Die Produktnummern beziehen sich auf den Stand von Januar 2019. Änderungen sind vorbehalten.

SFC0360

2 1ZE4SR24105Z

3 1GE1Z276Z

1 Objektivbeutel 2 Gegenlichtblende 3 Objektivdeckel 4 Hinterer Objektivdeckel * Zum Kaufzeitpunkt am Objektiv angebracht.

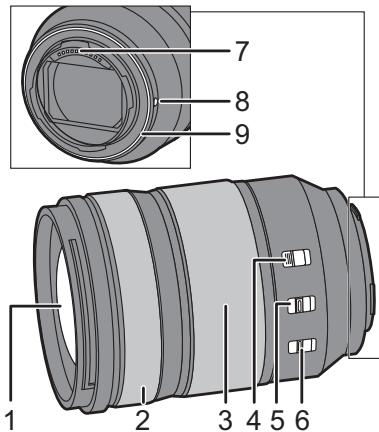

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche 2 Schärfenring

In der MF-Einstellung (manueller Fokus) drehen Sie zum Scharfstellen den Fokusring.

• In den Menüs kompatibler Digitalkameras können Sie einstellen, um wie viel der Schärfepunkt beim Drehen des Fokusrings verschoben werden soll. Einzelheiten finden Sie in der Bedienungsanleitung Ihrer Digitalkamera.

3 Zoom-Ring

Ermöglicht das Zoomen in die Tele- oder Weitwinkelstellung.

4 Zoom-Feststellschalter

Wenn die Brennweite auf 24 mm und der Zoom-Feststellschalter auf [LOCK] gestellt wird, wird der Zoomring arretiert.

• Arretieren Sie den Zoomring beim Tragen des Objektivs, damit dieser nicht durch sein eigenes Gewicht herausfährt.

5 AF/MF-Schalter

Umschalten zwischen AF (Autofokus) und MF (manueller Fokus).

• Wenn die Digitalkamera auf MF eingestellt ist, ist unabhängig von der Stellung des AF/MF-Schalters die manuelle Fokussierung (MF) aktiviert.

6 O.I.S.-Schalter

Wenn der O.I.S.-Schalter auf [ON] eingestellt ist, wird die Stabilisatorfunktion aktiviert.

• Es empfiehlt sich, den O.I.S.-Schalter auf [OFF] zu stellen, wenn Sie ein Stativ verwenden.

7 Kontaktpunkt 8 Markierung zum Ansetzen des Objektivs 9 Objektivfassungsgummi

Hinweis

• Der Schärfepunkt kann sich verschieben, wenn Sie nach der Scharfstellung den Zoom benutzen. Wiederholen Sie die Scharfstellung.
• Wenn das Betriebsgeräusch von AF und Stabilisator bei der Videoaufnahme störend ist, wird empfohlen, die Aufnahme wie folgt durchzuführen:
• Stellen Sie für die Aufnahme den AF/MF-Schalter auf [MF]. - Stellen Sie für die Aufnahme den O.I.S.-Schalter auf [OFF] und verwenden Sie ein Stativ.

Aufsetzen des Objektivs

Informationen zum Aufsetzen des Objektivs finden Sie in der Bedienungsanleitung Ihrer Digitalkamera.

• Setzen Sie das Objektiv nach dem Ausschalten der Digitalkamera auf.
• Setzen Sie das Objektiv nach dem Abnehmen des hinteren Objektivdeckels auf. Nachdem Sie das Objektiv von der Digitalkamera abgenommen haben, bringen Sie den vorderen und hinteren Objektivdeckel an,

damit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln.

Gegenlichtblende aufsetzen

Halten Sie die Gegenlichtblende mit den Fingern, wie in der Abbildung dargestellt.

• Halten Sie die Gegenlichtblende nicht so fest, dass sie verdreht oder verbogen wird.

1 Richten Sie die Markierung (A) an der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.

2 Drehen Sie die Gegenlichtblende in Pfeilrichtung, bis die Markierung (O) an der Gegenlichtblende an der Markierung am Objektivrand ausgerichtet ist.

• Bringen Sie die Gegenlichtblende an, indem Sie sie drehen, bis ein Klicken zu hören ist.

Entfernen einer Gegenlichtblende

Halten Sie die Gegenlichtblendentaste gedrückt, drehen Sie die Gegenlichtblende in Pfeilrichtung und entfernen Sie sie dann.

• Beim Transport kann die Gegenlichtblende in umgekehrter Richtung angebracht werden.

1 Nehmen Sie die Gegenlichtblende ab. 2 Richten Sie die Markierung (⊙) an der Gegenlichtblende an der Markierung am Objektivrand aus. 3 Bringen Sie die Gegenlichtblende an, indem Sie sie in Pfeilrichtung drehen, bis ein Klicken zu hören ist.

• Es wird empfohlen, bei Blitzlichtaufnahmen die Gegenlichtblende abzunehmen, da diese das Blitzlicht möglicherweise blockiert. Um ein Herunterfallen des Objektivs zu vermeiden, sollten Sie das Objektiv beim Tragen niemals nur an der Gegenlichtblende festhalten.

■ Hinweise zur Verwendung von Filtern

• Es ist möglich, den Objektivdeckel und die Gegenlichtblende bei bereits aufgesetzten Filtern zu verwenden.
• Wenn Sie zwei oder mehr Filter gleichzeitig verwenden, kann es zu einer Verdunklung von Teilen des aufgenommenen Bildes kommen.
• Außer Filtern können keine anderen Objekte - etwa Vorsatzlinsen oder Adapter - vor dem Objektiv angebracht und in Kombination mit diesen Objekten verwendet werden. Durch Anbringen solcher Objekte kann es zu Beschädigungen des Objektivs kommen.

Vorsichtsmaßnahmen

• Sprühen Sie keine Insektizide oder flüchtige Chemikalien auf das Objektiv.

Falls solche Substanzen auf das Objektiv gelangen, können sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.

• Richten Sie das Objektiv nicht gegen die Sonne oder andere starke Lichtquellen.
• Das Objektiv könnte zu viel Licht aufnehmen, was zu Bränden oder Fehlfunktionen führen kann.
• Nicht verwenden, während das Objektiv bei niedrigen Temperaturen über längere Zeiträume direkt berührt wird.
• Bei Kälte (unter 0°C , z. B. auf Skipisten) kann ein längeres Berühren der Metallteile des Objektivs zu Hautverletzungen führen. Tragen Sie Handschuhe o. ä., wenn Sie das Objektiv über einen längeren Zeitraum hinweg verwenden.
• Reinigen Sie das Objektiv mit einem weichen, trockenen, staubfreien Tuch.
• Verwenden Sie zum Reinigen des Objektivs kein Waschbenzin, keinen Verdünner, keinen Alkohol oder ähnliche Reinigungsmittel. Lösemittel können zu Beschädigungen des Objektivs und zur Ablösung der Lackierung führen.
• Verwenden Sie keine Küchenspülmittel oder mit Chemikalien getränkte Tücher.
• Gegenstände aus Gummi, PVC oder ähnlichen Materialien dürfen nicht für längere Zeit mit dem Objektiv in Berührung kommen.
• Verändern und zerlegen Sie diese Produkte nicht.
• Wenn das Objektiv über einen längeren Zeitraum nicht benutzt wird, wird die Lagerung mit einem Trockenmittel (Kieselgel) empfohlen.
• Wenn das Objektiv über längere Zeit nicht benutzt wurde, überprüfen Sie vor einer Aufnahme alle Teile des Objektivs.
• Verwenden Sie die Gegenlichtblende nicht unter den folgenden Bedingungen und lagern Sie sie auch nicht unter den folgenden Bedingungen, da es ansonsten zu Bedienproblemen und Funktionsstörungen kommen kann:
• Bei direktem Sonnenlicht oder im Sommer an der Küste
• An Orten mit hohen Temperaturen, hoher Feuchtigkeit oder starken Temperatur-/Feuchtigkeitsschwankungen - An sandigen oder staubigen Orten
• Bei einem Brand - In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
• Wenn das Objektiv durch Wasser nass werden kann
• Wo Erschütterungen vorhanden sind - In einem Fahrzeug
• Siehe auch die Bedienungsanleitung der Digitalkamera.

Fehlerbehebung

Beim Ein- oder Ausschalten der Digitalkamera oder beim Schütteln des Objektivs ist ein Rattern o.ä. zu hören.

Beim Aufnehmen von Bildern ist ein Geräusch aus dem Objektiv zu hören.

• Dieses Geräusch entsteht durch die Bewegung des Objektivs und die Betätigung der Blende. Es handelt sich nicht um eine Fehlfunktion.

Spezifikationen

Die Spezifikationen können zur Leistungsverbesserung ohne Ankündigung geändert werden.

	WECHSELOBJEKTIV FÜR DIGITAL-KAMERA “LUMIX S 24-105 mm F4 MACRO O.I.S.”
Fassung	Leica Camera AG L-Mount
Brennweite	f=24 mm bis 105 mm
Objektivaufbau	16 Elemente in 13 Gruppen (2 asphärische ED-Objektive, 2 asphärische Objektive, 1 UED-Objektiv, 2 ED-Objektive)
Blende	9 Blendenlamellen/Runde Blende
Maximale Blendenöffnung	F4.0
Minimale Blende	F22
Bildwinkel	84° (Weitwinkel) bis 23° (Tele)
Aufnahmebereich	0,30 m bis ∞ (von der Bezugslinie für Fokusentfernung)
Maximale Vergroßerung	0,5×
Bildstabilisator	Ja
Filterdurchmesser	77 mm
Max. Durchmesser	Ø84 mm
Gesamtlänge	Ca. 118 mm (vom Rand des Objektivs bis zur Grundseite der Objektivfassung)
Masse	Ca. 680 g
Staub- und Spritzwasserschutz	Ja
Empfohlene Betriebstemperatur	-10 °C bis 40 °C
Zulässige relative Luftfeuchigkeit	10%RH bis 80%RH
