MANUALE UTENTE DEEBOT X5 OMNI ECOVACS

2400-2483.5MHz Bluetooth LE : 9dBm Wi-Fi 2,4 GHz : 19dBm

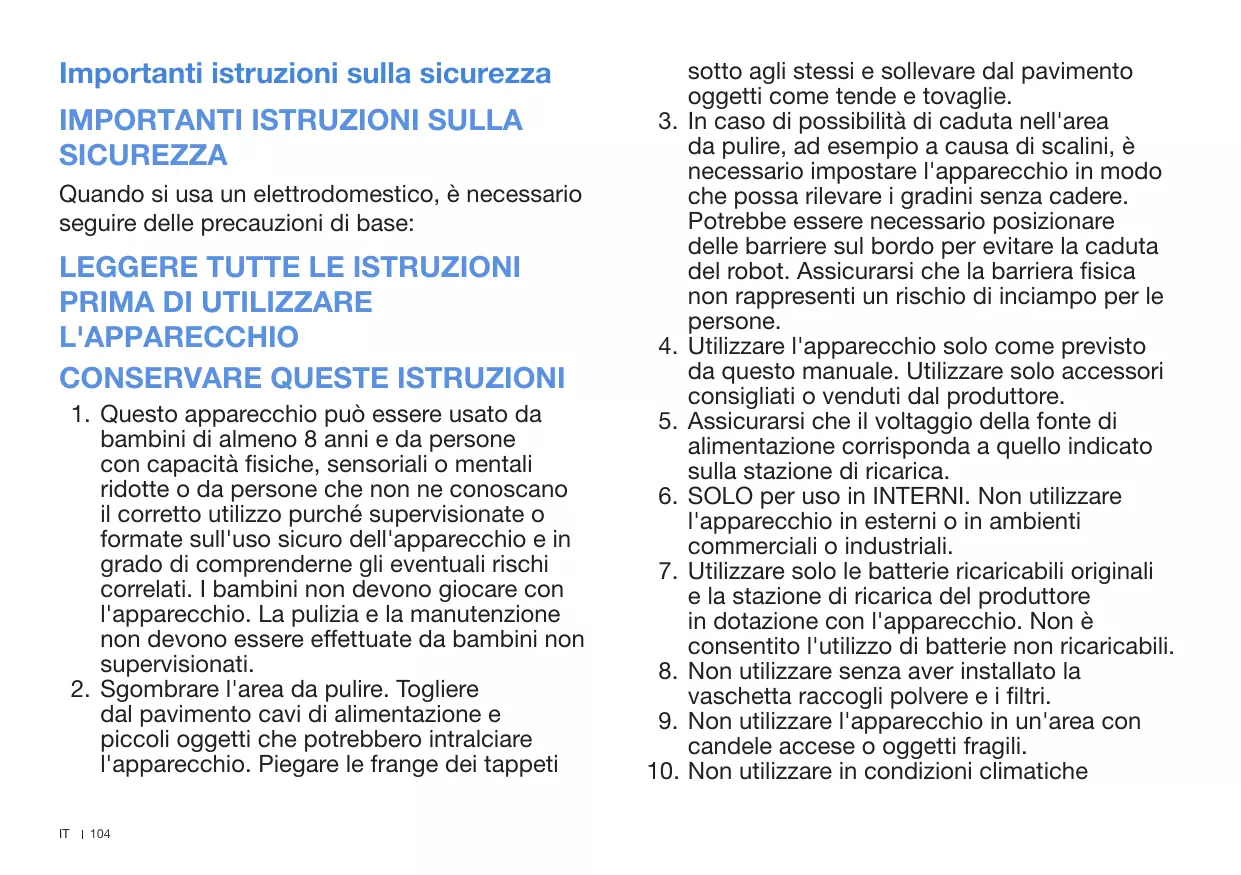

103 FR Importanti istruzioni sulla sicurezza IMPORTANTI ISTRUZIONI SULLA SICUREZZA Quando si usa un elettrodomestico, è necessario seguire delle precauzioni di base:

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE L'APPARECCHIO CONSERVARE QUESTE ISTRUZIONI 1. Questo apparecchio può essere usato da bambini di almeno 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che non ne conoscano il corretto utilizzo purché supervisionate o formate sull'uso sicuro dell'apparecchio e in grado di comprenderne gli eventuali rischi correlati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini non supervisionati. 2. Sgombrare l'area da pulire. Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare l'apparecchio. Piegare le frange dei tappeti IT

sotto agli stessi e sollevare dal pavimento oggetti come tende e tovaglie. 3. In caso di possibilità di caduta nell'area da pulire, ad esempio a causa di scalini, è necessario impostare l'apparecchio in modo che possa rilevare i gradini senza cadere. Potrebbe essere necessario posizionare delle barriere sul bordo per evitare la caduta del robot. Assicurarsi che la barriera fisica non rappresenti un rischio di inciampo per le persone. 4. Utilizzare l'apparecchio solo come previsto da questo manuale. Utilizzare solo accessori consigliati o venduti dal produttore. 5. Assicurarsi che il voltaggio della fonte di alimentazione corrisponda a quello indicato sulla stazione di ricarica. 6. SOLO per uso in INTERNI. Non utilizzare l'apparecchio in esterni o in ambienti commerciali o industriali. 7. Utilizzare solo le batterie ricaricabili originali e la stazione di ricarica del produttore in dotazione con l'apparecchio. Non è consentito l'utilizzo di batterie non ricaricabili. 8. Non utilizzare senza aver installato la vaschetta raccogli polvere e i filtri. 9. Non utilizzare l'apparecchio in un'area con candele accese o oggetti fragili. 10. Non utilizzare in condizioni climatiche

estremamente calde o fredde (sotto i -5 ˚C o sopra i 40 ˚C). 11. Tenere capelli, vestiti, dita e qualsiasi parte del corpo lontano dalle aperture e dalle parti mobili dell'apparecchio. 12. Non utilizzare l'apparecchio in una stanza in cui sta dormendo un neonato o un bambino. 13. Non utilizzare l'apparecchio su superfici bagnate o con acqua stagnante. 14. Non consentire all'apparecchio di raccogliere oggetti grandi come pietre, grossi pezzi di carta o oggetti che potrebbero ostruire l'apparecchio. 15. Non utilizzare l'apparecchio per raccogliere materiali infiammabili o combustibili come benzina, toner per stampanti o fotocopiatrici, né utilizzarlo in aree dove questi potrebbero essere presenti. 16. Non utilizzare l'apparecchio per raccogliere materiali incandescenti o che emettono fumo, come sigarette, fiammiferi, cenere ardente, o qualsiasi cosa che potrebbe provocare un incendio. 17. Non infilare oggetti nella presa di aspirazione. Non utilizzare l'apparecchio se la presa di aspirazione è ostruita. Mantenere la presa libera da polvere, garze, capelli, o qualsiasi cosa che potrebbe ridurre il flusso d'aria. 18. Fare attenzione a non danneggiare il cavo

di alimentazione. Non tirare o trascinare l'apparecchio o la stazione di ricarica dal cavo di alimentazione, non utilizzare il cavo di alimentazione come maniglia, non chiudere il cavo di alimentazione in una porta e non strusciare il cavo di alimentazione su bordi o spigoli affilati. Non far passare l'apparecchio sopra il cavo di alimentazione. Tenere il cavo di alimentazione lontano da superfici calde. 19. In caso di danneggiamento del cavo di alimentazione, sarà necessario sostituirlo presso il produttore o tramite il servizio clienti per evitare rischi. 20. Non utilizzare la stazione di ricarica, se danneggiata. Non provare a riparare l'alimentatore e non utilizzarlo in caso di danni o malfunzionamenti. 21. Non utilizzare l'apparecchio con prese o cavi di alimentazione danneggiati. Non utilizzare l'apparecchio o la stazione di ricarica se non funzionano correttamente, in caso di caduta, se sono stati lasciati all'esterno o se sono venuti a contatto con acqua. In questi casi, sarà necessaria la riparazione da parte del produttore o tramite il servizio clienti per evitare rischi. 22. Posizionare su OFF il tasto di accensione prima di pulire o effettuare operazioni di manutenzione sull'apparecchio. 105

23. È necessario rimuovere la spina dalla presa di corrente prima di pulire o effettuare operazioni di manutenzione sulla stazione di ricarica. 24. Rimuovere l'apparecchio dalla stazione di ricarica e posizionare su OFF il tasto di accensione prima di rimuovere la batteria per lo smaltimento dell'apparecchio. 25. È necessario rimuovere e gettare la batteria secondo le leggi e le normative vigenti, prima dello smaltimento dell'apparecchio. 26. Gettare le batterie usate secondo le leggi e le normative vigenti. 27. Non incenerire l'apparecchio anche nel caso in cui sia molto danneggiato. Le batterie potrebbero esplodere e provocare un incendio. 28. Scollegare la stazione di ricarica dalla presa di corrente in caso di mancato utilizzo prolungato. 29. L'apparecchio dev'essere utilizzato secondo le indicazioni di questo Manuale d'uso. Ecovacs Home Service Robotics non potrà essere ritenuta responsabile per eventuali danni o infortuni causati da un utilizzo inappropriato. 30. Il robot contiene batterie sostituibili solo da persone competenti. Per sostituire la batteria del robot, contattare l'assistenza clienti. 31. Se il robot non viene utilizzato per lungo IT

tempo, spegnerlo per conservarlo e scollegare la stazione di ricarica. 32. AVVERTENZA: per ricaricare la batteria, utilizzare solo l'unità di alimentazione rimovibile CH2358 fornita con l'apparecchio. La batteria al litio adatta a CH2358 è di max. 8 celle, tensione nominale max. CC 14,4 V, capacità nominale 5.900 mAh. È necessario rimuovere e smaltire la batteria di batteria di back-up secondo le leggi e le normative vigenti, prima dello smaltimento dell'apparecchio. Per soddisfare i requisiti in materia di esposizione RF, è consigliabile mantenere una distanza di 20 cm o più tra il dispositivo e le persone durante il funzionamento dell'apparecchio. Per garantire la conformità, non è consigliato il funzionamento a distanze ravvicinate. L'antenna utilizzata per questo trasmettitore non deve essere utilizzata in combinazione con altre antenne o trasmettitori. Aggiornamento del dispositivo In genere, alcuni dispositivi vengono aggiornati ogni due mesi, ma l'intervallo non è sempre così specifico. Alcuni dispositivi, soprattutto quelli in vendita più di tre anni fa, verranno aggiornati solo se viene individuata e corretta una vulnerabilità critica.

Trasformatore isolante di sicurezza anti cortocircuito Alimentatore a commutazione

Per i paesi dell'Unione europea Per informazioni sulla dichiarazione di conformità UE, visitare il sito Web https://www.ecovacs.com/global/ compliance

Solo per uso in interni Corrente continua Corrente alternata Attenzione: superficie calda Questo prodotto è conforme alle direttive CE applicabili. Prima di ricaricare, leggere le istruzioni. Polarità della porta di ricarica Fusibile miniaturizzato a tempo ritardato

Istruzioni per il corretto smaltimento del prodotto Questo simbolo indica che il prodotto non dovrebbe essere smaltito insieme ad altri rifiuti domestici in tutta l'Unione europea. Per evitare danni all'ambiente o alla salute provocati da uno smaltimento di rifiuti non controllato, riciclare in maniera responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per riciclare l'apparecchio usato, usare i servizi di ritiro e raccolta o contattare il rivenditore dove è stato acquistato il prodotto, che sarà in grado di smaltirlo correttamente. La sorveglianza a distanza è destinata all'uso privato assoluto di luoghi non pubblici e privati ai soli fini di auto-protezione e controllo individuale. In caso di utilizzo, tenere presente gli obblighi legali locali basati sulla protezione dei dati. Non è consentita alcuna sorveglianza di luoghi pubblici, in particolare con intento clandestino e/o da parte del datore di lavoro senza giustificabili ragioni. Tale uso non giustificato è a rischio e responsabilità dell'utente.

IT Dichiarazione di conformità dell'Unione europea

Informazioni per gli utenti sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche

Questo simbolo sul prodotto o sulla sua confezione indica che i prodotti elettrici ed elettronici utilizzati non devono essere smaltiti insieme ai rifiuti urbani indifferenziati. Per un corretto trattamento, è responsabilità dell'utente smaltire i rifiuti di queste apparecchiature organizzando la restituzione ai punti di raccolta designati. Lo smaltimento corretto di questo prodotto consentirà di risparmiare risorse preziose e prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero altrimenti scaturire da una gestione inadeguata dei rifiuti. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare gratuitamente il rivenditore presso il quale è stato acquistato il prodotto; contattare l'autorità locale per ulteriori dettagli sul punto di raccolta più vicino. In caso di smaltimento non corretto di tali rifiuti, la legislazione nazionale vigente prevede l'applicazione di sanzioni. IT

Informazioni per gli utenti sullo smaltimento delle batterie usate

Questo simbolo indica che le batterie e gli accumulatori, al termine del loro ciclo di vita, non devono essere smaltiti insieme ai rifiuti urbani indifferenziati. La partecipazione dell'utente è una parte importante dell'impegno volto a ridurre al minimo l'impatto delle batterie e degli accumulatori sull'ambiente e sulla salute. Per un corretto riciclaggio, è possibile restituire gratuitamente questo prodotto, le batterie o gli accumulatori al proprio fornitore o a un punto di raccolta designato. Lo smaltimento corretto di questo prodotto consentirà di risparmiare risorse preziose e prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero altrimenti scaturire da una gestione inadeguata dei rifiuti. In caso di smaltimento non corretto di tali rifiuti, la legislazione nazionale vigente prevede l'applicazione di sanzioni. Esistono sistemi di raccolta separati per batterie e accumulatori usati. Smaltire correttamente le batterie e gli accumulatori presso il centro di raccolta/riciclaggio dei rifiuti locale.

Direttiva sulla restrizione dell'uso di determinate sostanze pericolose (RoHS) Ecovacs Home Service Robotics Co., Ltd. dichiara che l'intero prodotto, inclusi i componenti (cavi, fili e così via), soddisfa i requisiti della direttiva RoHS 2011/65/UE e Direttiva delegata (UE) 2015/863 della Commissione recante modifica sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche ("riformulazione RoHS" o "RoHS 2.0").

Direttiva sulle apparecchiature radio Ecovacs Home Service Robotics Co., Ltd. dichiara che il prodotto elencato in questa sezione è conforme ai requisiti essenziali e ad altre disposizioni correlate della Direttiva 2014/53/UE sulle apparecchiature radio.

Rappresentante autorizzato per l'Europa: ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Germania

Ecovacs Home Service Robotics Co., Ltd. dichiara che il prodotto è conforme ai requisiti essenziali e ad altre disposizioni correlate della Direttiva RoHS 2011/65/UE e Direttiva delegata (UE) 2015/863 della Commissione recante modifica, della Direttiva 2014/53/UE sulle apparecchiature radio. La dichiarazione di conformità può essere consultata al seguente indirizzo: https://www.ecovacs.com/global/ compliance.

IT Contenuto della confezione

Stazione OMNI Instruction Manual

Manuale d'istruzioni

• Le figure e le illustrazioni sono solo per riferimento e potrebbero differire dal reale aspetto del prodotto. Il design e le specifiche del prodotto sono soggetti a modifiche senza preavviso.

Cavo di alimentazione

Diagramma del prodotto

3 Tasto RESET Ripristino delle impostazioni predefinite: tenere premuto il tasto di reset per 5 secondi. Dopo l'emissione di un messaggio vocale, seguirà un segnale acustico di avvio e le impostazioni predefinite del robot verranno ripristinate.

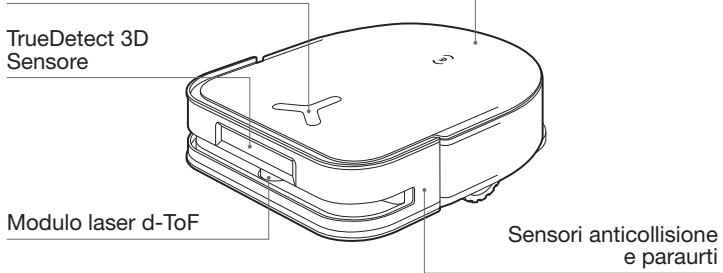

1 Robot Pulsante su DEEBOT Premere brevemente: Avvio/Pausa Premere a lungo per 3 s: Ritorno alla carica

TrueDetect 3D Sensore

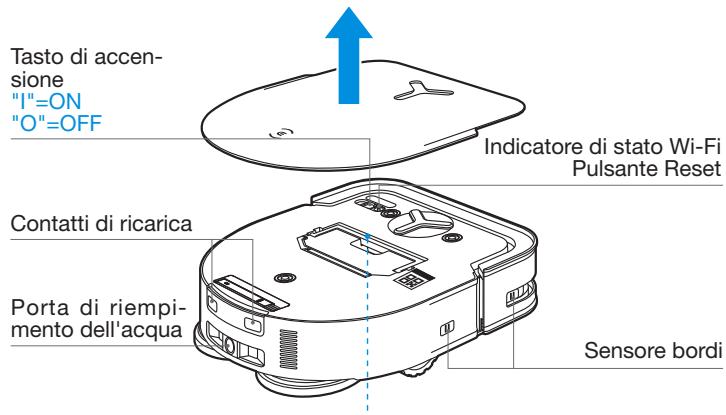

Modulo laser d-ToF Tasto di accensione "I"=ON

"O"=OFF Sensori anticollisione e paraurti

Contatti di ricarica

Porta di riempimento dell'acqua

Indicatore di stato Wi-Fi Pulsante Reset

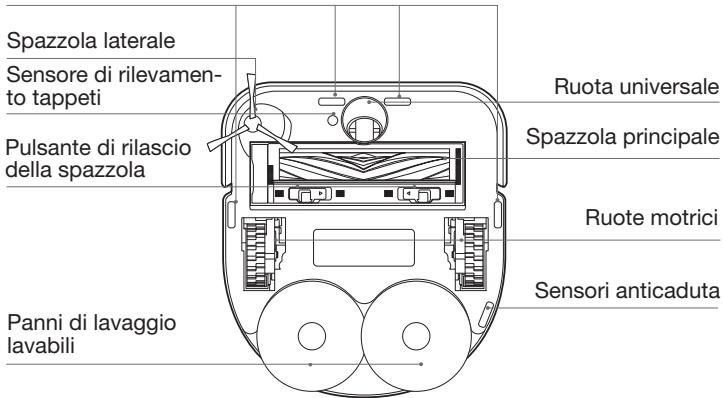

Spazzola laterale Sensore di rilevamento tappeti Pulsante di rilascio della spazzola

Ruota universale Spazzola principale Ruote motrici

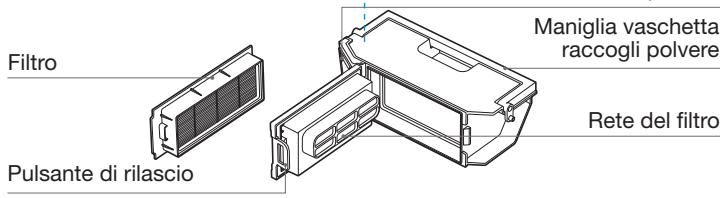

4 Vaschetta raccogli polvere Filtro

Maniglia vaschetta raccogli polvere Rete del filtro

Sensori anticaduta Panni di lavaggio lavabili

Porta per lo smaltimento della polvere

Pulsante di rilascio

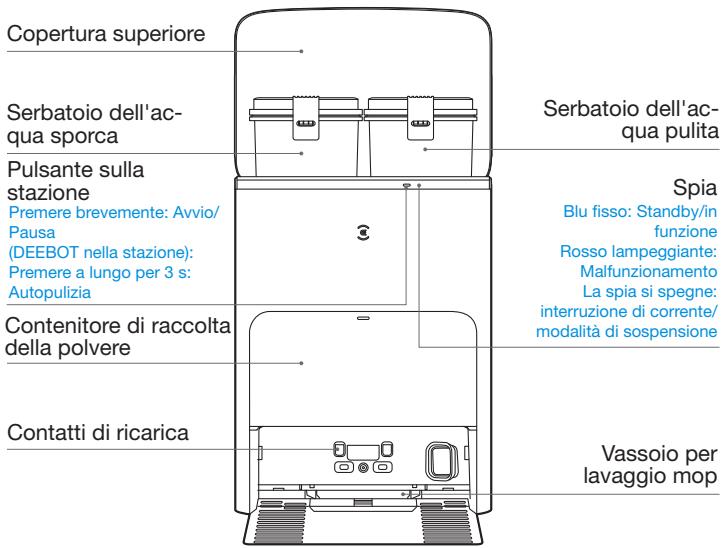

5 Stazione (lato anteriore)

Copertura superiore Serbatoio dell'acqua sporca Pulsante sulla stazione

Premere brevemente: Avvio/ Pausa (DEEBOT nella stazione): Premere a lungo per 3 s: Autopulizia

Contenitore di raccolta della polvere

Contatti di ricarica

Serbatoio dell'acqua pulita Spia Blu fisso: Standby/in funzione Rosso lampeggiante: Malfunzionamento La spia si spegne: interruzione di corrente/ modalità di sospensione

Vassoio per lavaggio mop

Nota: • Se la spia lampeggia in rosso, controllare i dettagli relativi al malfunzionamento nell'app ECOVACS HOME. • Se il robot non si ricarica, pulire i contatti di ricarica della stazione OMNI con un panno asciutto.

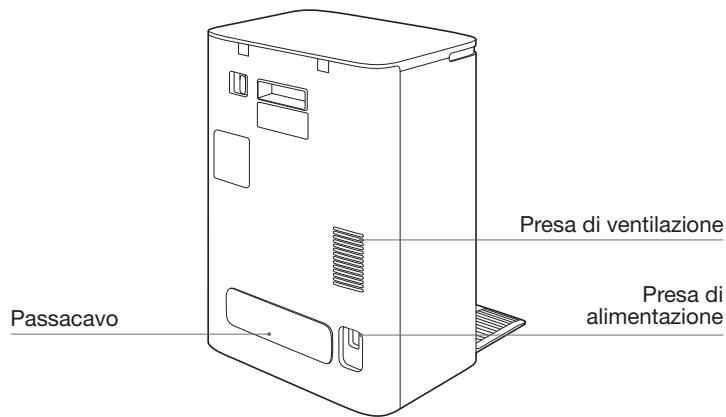

6 Sacchetto della polvere

Maniglia per sacchetto della polvere

Presa di ventilazione

Presa di alimentazione

Nota: • Compatibile con il modulo di riempimento/scarico automatico dell'acqua ECOVACS. Se si desidera acquistarlo, visitare l'app di ECOVACS HOME o l'indirizzo https://www.ecovacs.com.

Descrizione della funzione

d-ToF Il raggio laser misura la distanza tra DEEBOT e l'ambiente circostante calcolando la differenza temporale del riflesso e permette di creare una mappa in base agli oggetti circostanti mentre DEEBOT è in movimento. Rilevamento di 10 m.

TrueDetect 3D Il sensore emette raggi infrarossi e riceve la luce riflessa dagli ostacoli davanti ad esso. Il raggio a infrarossi misura la distanza tra DEEBOT e l'ambiente circostante con il metodo dei triangoli simili e permette di identificare ed evitare gli ostacoli nelle vicinanze. Rilevamento di 0,8 m.

Grazie al raggio a infrarossi, che rileva la distanza tra la base di DEEBOT e il pavimento attraverso il sensore a infrarossi posto nella parte inferiore, DEEBOT non avanza quando rileva scale davanti (per esempio: altezza da terra bianca superiore a 55 mm; altezza da terra nera superiore a 30 mm) o se la distanza identificata supera quella preimpostata (sistema anticaduta).

Sensore di rilevamento tappeti

La sonda a ultrasuoni può emettere onde a ultrasuoni con una frequenza di 300 KHz. L'energia delle onde ultrasoniche viene assorbita dal tappeto. Se l'energia riflessa è inferiore alla soglia, DEEBOT riconosce la presenza del tappeto.

Sensore anticollisione

Quando il segnale trasmesso è bloccato da un ostacolo, il ricevitore del segnale non sarà in grado di ricevere il segnale. In base a questo principio, DEEBOT eviterà gli ostacoli in rotta di collisione.

Con la misurazione della distanza a infrarossi ToF, DEEBOT è in grado di rilevare la distanza tra se stesso e gli oggetti sul lato destro. In presenza di una parete o di un ostacolo sul lato destro, DEEBOT esegue la pulizia dei bordi per evitare punti mancanti o collisioni.

IT Note prima della pulizia

Mettere gli arredi, come le sedie, al loro posto prima di pulire la zona desiderata.

Potrebbe essere necessario posizionare alcune barriere sul bordo del dislivello per evitare la caduta del robot.

Durante il primo utilizzo, accertarsi che tutte le porte della stanza siano aperte per consentire a DEEBOT di esplorare tutta l'abitazione.

Per migliorare l'efficienza della pulizia, rimuovere dal pavimento oggetti quali cavi, panni, ciabatte eccetera.

Ripiegare i bordi dei tappeti con nappe prima di utilizzare il prodotto in loro prossimità.

Non sostare in spazi ristretti, ad esempio i corridoi, e assicurarsi di non bloccare il sensore d-ToF.

Avvio rapido Prima dell'uso, rimuovere tutti i materiali di protezione. Installazione Il suono di un clic indica la corretta installazione.

IT Scaricare l'app ECOVACS HOME Per sfruttare tutte le funzioni disponibili, si consiglia di controllare DEEBOT tramite l'app ECOVACS HOME. 1. Eseguire la scansione del codice QR sotto la copertura superiore per scaricare l'applicazione.

Connettere DEEBOT all'app 1. Tramite Bluetooth: Attivare DEEBOT e il Bluetooth del telefono cellulare. Consentire all'applicazione di ottenere l'autorizzazione Bluetooth del telefono cellulare. Toccare o nell'app. L'app rileva automaticamente un robot nelle vicinanze. In alternativa, eseguire la scansione del codice QR per accedere alla modalità di distribuzione Bluetooth. 2. Tramite Wi-Fi: È inoltre possibile scegliere di collegare DEEBOT all'app tramite altri metodi, in base alle istruzioni visualizzate sulla pagina dell'app.

Sotto la copertura superiore

2. Cercare ECOVACS HOME per scaricare l'app.

ECOVACS HOME Nota: Effettuare il collegamento tramite Bluetooth per un'esperienza migliore. Requisiti della rete Wi-Fi: • Si sta utilizzando una rete mista a 2,4 GHz o 2,4/5 GHz. • Il router supporta i protocolli 802.11b/g/n e IPv4. • Non utilizzare una VPN (Virtual Private Network) o un server proxy. • Non utilizzare una rete nascosta. • WPA e WPA2 utilizzano la crittografia TKIP, PSK, AES/CCMP. • WEP EAP (Enterprise Authentication Protocol) non è supportato. • Utilizzare i canali Wi-Fi 1-11 in Nord America e i canali 1-13 al di fuori del Nord America (fare riferimento all'agenzia di regolamentazione locale). • Se si utilizza un extender/ripetitore di rete, il nome di rete (SSID) e la password corrispondono a quelli della rete primaria. • Attivare WPA2 sul router. Spia Wi-Fi

Disconnesso dalla rete Wi-Fi

Connesso alla rete Wi-Fi

Tenere presente che la realizzazione di funzioni intelligenti come l'avvio remoto, l'interazione vocale, le impostazioni di visualizzazione e controllo delle mappe 2D/3D e la pulizia personalizzata (a seconda dei diversi prodotti) richiede agli utenti di scaricare e utilizzare l'app ECOVACS HOME, che viene costantemente aggiornata. L'utente deve accettare la nostra Informativa sulla privacy e il nostro Contratto dell'utente prima di poter elaborare alcune informazioni essenziali e necessarie e infine utilizzare il prodotto. Se l'utente non accetta la nostra Informativa sulla privacy e il nostro Contratto dell'utente, alcune delle funzioni intelligenti summenzionate non possono essere utilizzate tramite l'app ECOVACS HOME, ma è comunque possibile utilizzare le funzioni di base del prodotto attivandole manualmente.

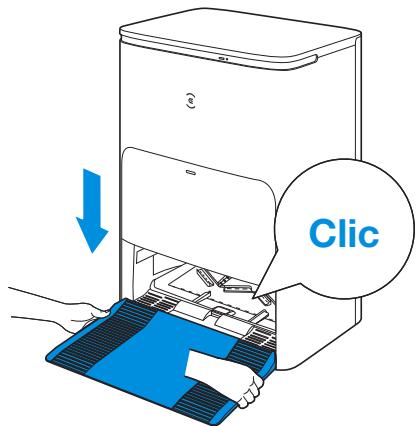

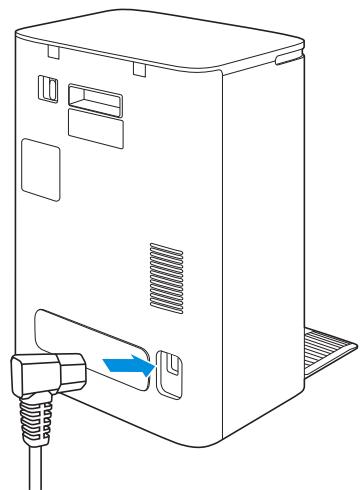

Ricarica di DEEBOT 1 Montare la stazione

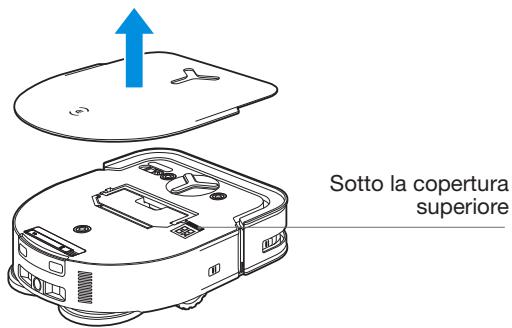

Versione completa del manuale d'istruzioni Eseguire la scansione del codice QR situato sotto la copertura superiore.

Sotto la copertura superiore

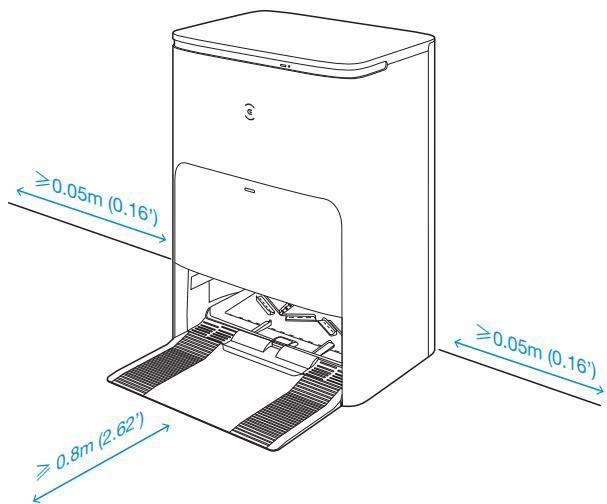

2 Posizionare la stazione

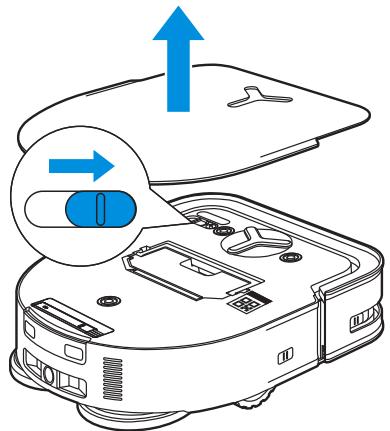

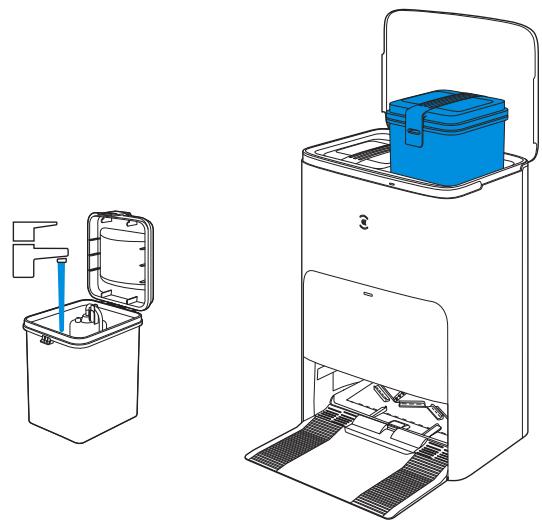

3 Uso dei serbatoi dell'acqua

Tenere l'area intorno alla stazione libera da oggetti, soprattutto quelli con superfici riflettenti.

• Se sono presenti oggetti riflettenti come specchi e battiscopa vicino alla stazione, questi dovrebbero essere coperti per 14 cm a partire dal basso. • Non esporre la stazione alla luce diretta del sole. • Posizionare la stazione in un luogo con un forte segnale Wi-Fi.

• Si consiglia di utilizzare la soluzione di lavaggio ECOVACS DEEBOT (venduta separatamente). L'uso di un'altra soluzione detergente può causare lo slittamento di DEEBOT, il blocco del serbatoio dell'acqua e altri problemi. • Compatibile con il modulo di riempimento/scarico automatico dell'acqua ECOVACS. Se si desidera acquistarlo, visitare l'app di ECOVACS HOME o l'indirizzo https://www.ecovacs.com.

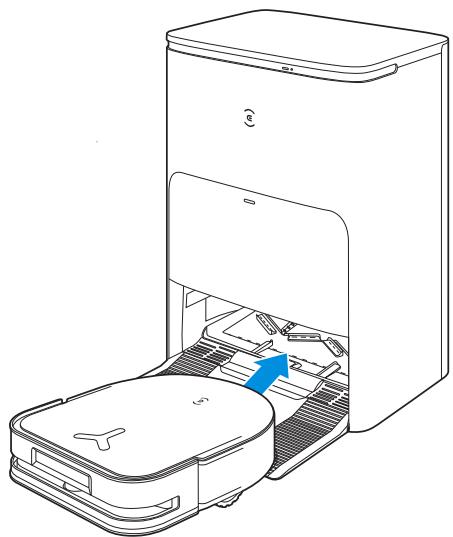

5 Ricarica di DEEBOT Assicurarsi che la stazione sia collegata all'alimentazione. Utilizzare l'app ECOVACS HOME per richiamare DEEBOT nella stazione per la ricarica.

"I" = ON, "O" = OFF. • Non è possibile caricare DEEBOT quando l'alimentazione è spenta. • Quando DEEBOT non sta pulendo, è consigliabile tenerlo acceso e in carica.

• Si consiglia di iniziare la pulizia con DEEBOT dalla stazione. Non spostare la stazione durante la pulizia.

6 Funzionamento di DEEBOT 1. Creazione di una mappa Ordinare a DEEBOT di creare una mappa tramite app ECOVACS HOME. Quando si crea una mappa per la prima volta, seguire DEEBOT per assisterlo in caso di problemi. Durante la mappatura, DEEBOT esplora automaticamente l'ambiente domestico. Il percorso di esplorazione può essere diverso dal percorso di pulizia. Impostare le barriere virtuali tramite app: Mappa > > Barriere virtuali.

• Non rimuovere frequentemente i panni di lavaggio lavabili. • Non utilizzare uno straccio o altri oggetti per grattare via lo sporco dalle piastre per il panno di lavaggio. • Quando l'app ECOVACS HOME richiede la sostituzione del panno, sostituirlo per tempo. Altri accessori sono disponibili sull'app ECOVACS HOME o sul sito https://www.ecovacs.com. 3. Pausa Toccare su DEEBOT per mettere in pausa l'aspirazione. È anche possibile mettere in pausa DEEBOT tramite l'app ECOVACS HOME.

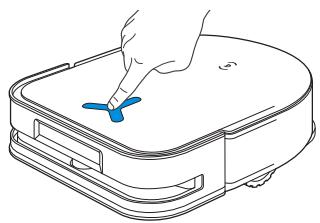

2. Avviare l'aspirazione • Durante la pulizia, DEEBOT riconosce i tipi di pavimento. DEEBOT è in grado di sollevare automaticamente i mop quando incontra dei tappeti. Non utilizzare DEEBOT su tappeti o moquette con fibre più lunghe di 10 mm. Si consiglia di ripiegare i tappeti con fibre più lunghe di 10 mm durante il processo di pulizia o di impostare l'area con tappeti a pelo lungo come zona in cui non effettuare la pulizia configurando Barriere virtuali nell'app Home di ECOVACS. Prima di utilizzare l'apparecchio per la prima volta, assicurarsi che DEEBOT si trovi nella stazione e sia completamente carico. Toccare su DEEBOT per iniziare. È anche possibile avviare DEEBOT tramite l'app ECOVACS HOME.

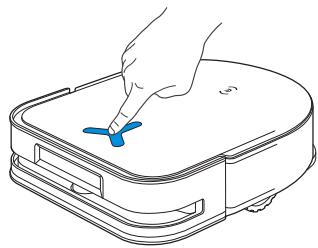

4. Riattivazione La spia luminosa si spegne dopo qualche minuto di pausa di DEEBOT. Premere su DEEBOT per riattivarlo. Dopo aver interrotto il funzionamento per circa 1 ora, DEEBOT potrebbe entrare in modalità di standby.

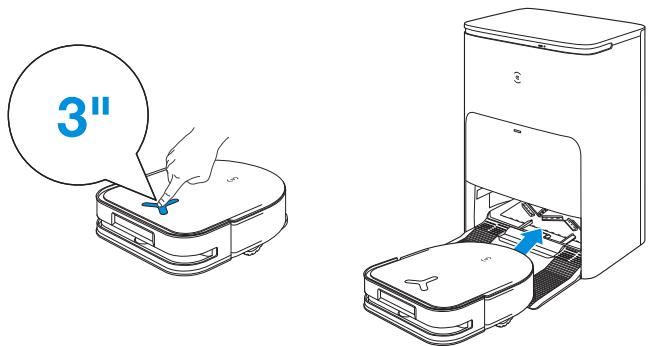

5. Reinserimento nella stazione

Assicurarsi che la stazione sia collegata all'alimentazione. Utilizzare l'app ECOVACS HOME per richiamare DEEBOT nella stazione per la ricarica.

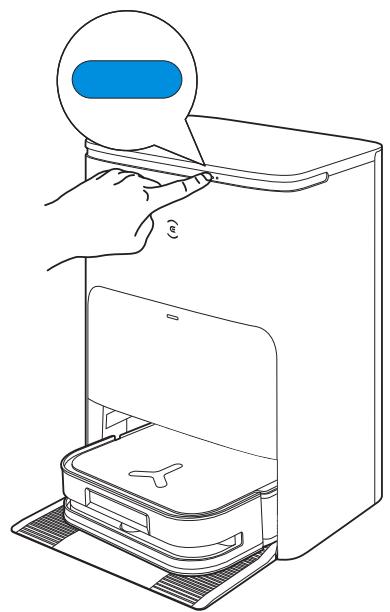

Quando DEEBOT è nella stazione, premere brevemente per avviare/mettere in pausa. Premere a lungo per pulire automaticamente la stazione.

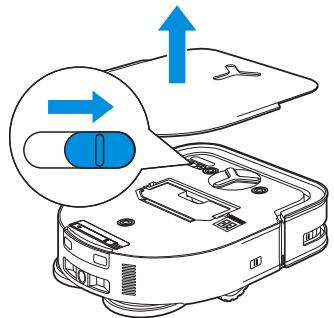

6. Modalità di sospensione DEEBOT entra in modalità di sospensione per preservare la batteria se rimane all'esterno della stazione per circa 5 ore. Spegnere e riaccendere per riattivare DEEBOT.

IT Manutenzione regolare Per garantire il funzionamento ottimale di DEEBOT, eseguire le operazioni di manutenzione e sostituzione dei componenti con le seguenti frequenze: Parte robot

Frequenza di manutenzione

Frequenza di sostituzione

Panno di lavaggio lavabile

Sacchetto della polvere

Una volta a settimana

Una volta a settimana

Sensore TrueDetect 3D Ruota universale Sensori anticaduta Sensori anticollisione e paraurti Contatti di ricarica su DEEBOT Contatti di ricarica sulla stazione

Modulo laser d-ToF Circa 1 mese

Vassoio per lavaggio mop

Serbatoio dell'acqua pulita

Serbatoio dell'acqua sporca

Contenitore di raccolta della polvere

Stazione OMNI Una volta al mese

Nota: Altri accessori sono disponibili sull'app ECOVACS HOME o sul sito https://www.ecovacs.com.

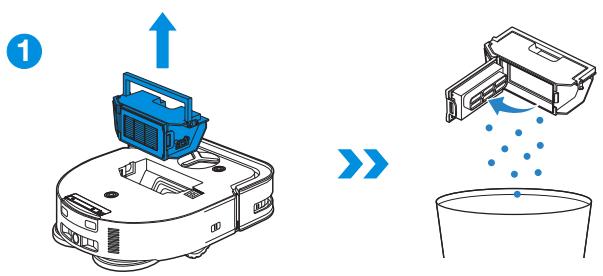

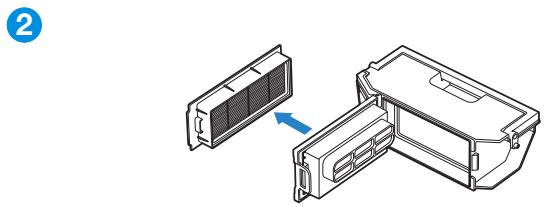

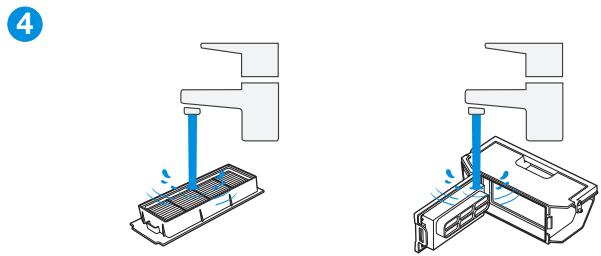

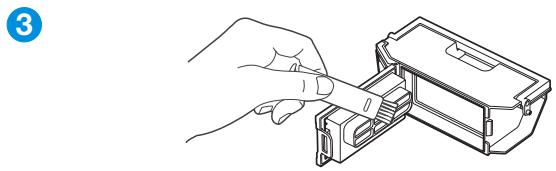

Manutenzione della vaschetta raccogli polvere e del filtro 1

• Sciacquare il filtro con acqua come mostrato sopra. Non inserire le dita né utilizzare una spazzola per pulire il filtro.

• Altri accessori sono disponibili sull'app ECOVACS HOME o sul sito https://www.ecovacs.com.

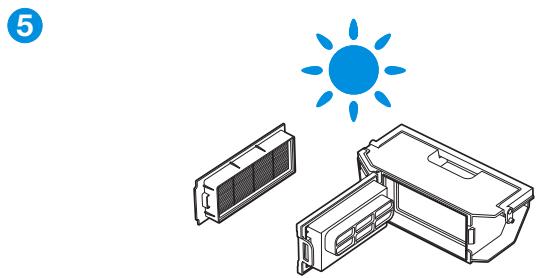

Nota: Asciugare completamente il filtro prima dell'uso. Altri accessori sono disponibili sull'app ECOVACS HOME o sul sito https://www.ecovacs.com.

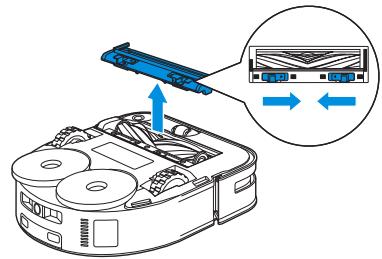

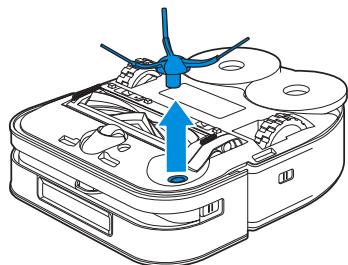

IT Manutenzione della spazzola principale e laterale Spazzola

• Altri accessori sono disponibili sull'app ECOVACS HOME o sul sito https://www.ecovacs.com.

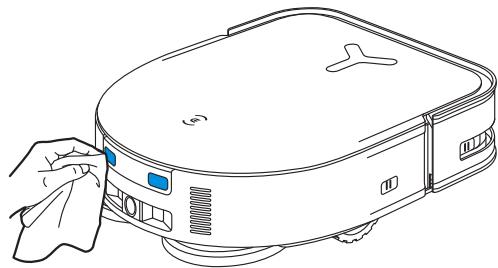

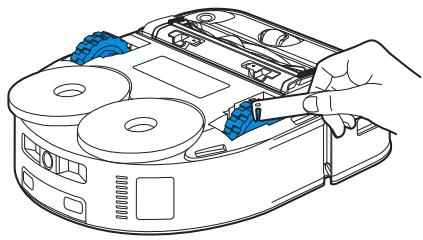

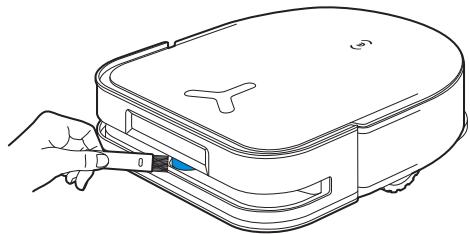

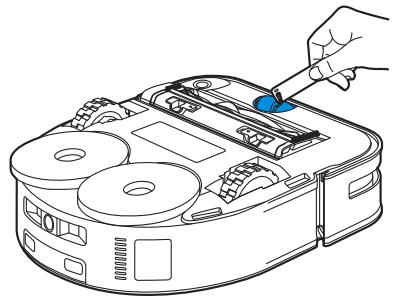

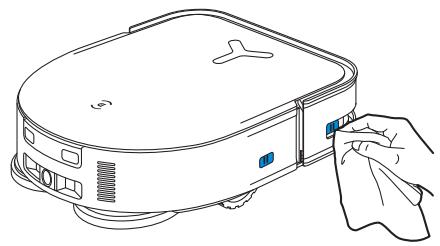

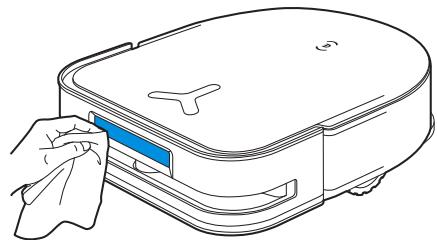

Manutenzione degli altri componenti 1

• Ruotare il modulo per pulire delicatamente l'obiettivo.

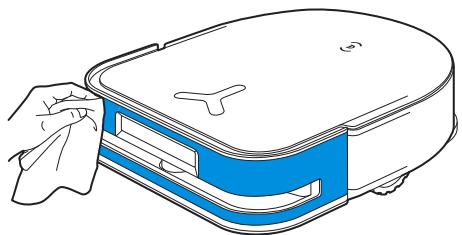

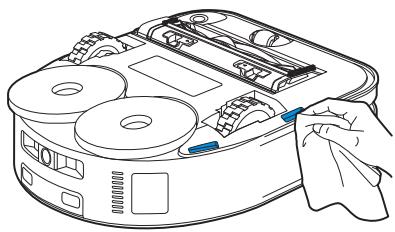

• Pulire i componenti con un panno pulito e asciutto. Evitare l'uso di spray o detergenti. 125

• Altri accessori sono disponibili sull'app ECOVACS HOME o sul sito https://www.ecovacs.com.

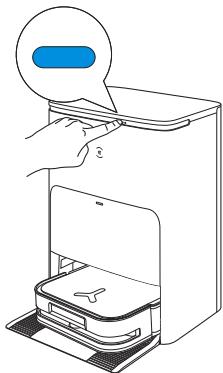

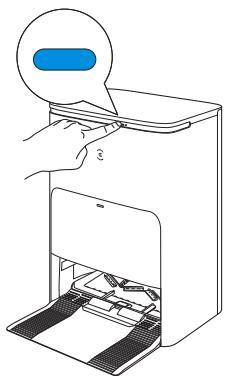

Manutenzione della stazione OMNI Nota: • Non attivare la funzione di pulizia automatica quando DEEBOT è in funzione. • Se il vassoio per il lavaggio del mop contiene acqua sporca, questa verrà eliminata dalla stazione dopo una pressione prolungata di lungo per avviare la pulizia automatica.

3. La stazione scarica automaticamente l'acqua dal vassoio. 1. Tenere premuto

per 3 secondi per avviare la pulizia automatica.

2. Pulire il vassoio per il lavaggio del mop.

4. Svuotare il serbatoio dell'acqua sporca.

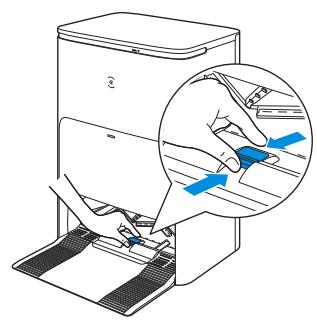

IT Manutenzione del vassoio per il lavaggio del mop 1. Estrarre il vassoio rimovibile e il filtro base per lavarli.

Nota: installare correttamente il vassoio per il lavaggio del mop per evitare malfunzionamenti. IT

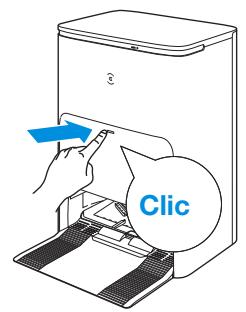

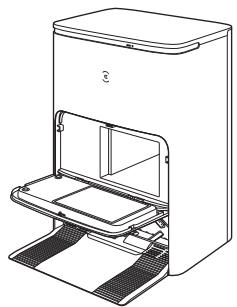

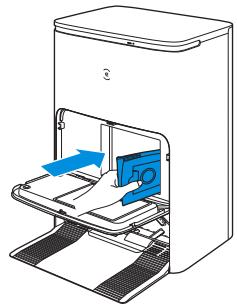

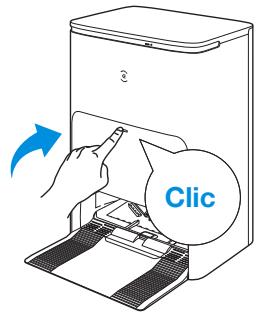

Manutenzione del sacchetto della polvere 1. Rimuovere il sacchetto della polvere.

Tenere l'impugnatura per estrarre il sacchetto della polvere, che può impedire efficacemente la fuoriuscita di polvere. 2. Pulire il contenitore di raccolta della polvere con un panno asciutto e inserire un nuovo sacchetto.

3. Chiudere il contenitore di raccolta della polvere.

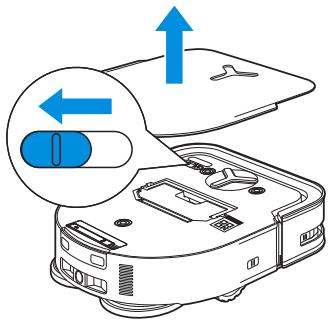

IT CONSERVAZIONE Caricare completamente e spegnere DEEBOT prima di riporlo. Ricaricare l'apparecchio ogni mese e mezzo per evitare che la batteria si scarichi eccessivamente.

Nota: • Non è possibile caricare DEEBOT quando l'alimentazione è spenta. • Quando DEEBOT non sta pulendo, è consigliabile tenerlo acceso e in carica. • Se la batteria è eccessivamente scarica o non viene utilizzata per un lungo periodo di tempo, DEEBOT potrebbe non venire caricato. Contattare ECOVACS per assistenza. Non rimuovere la batteria da soli.

Risoluzione dei problemi N.

Possibili cause Nome utente o password della rete Wi-Fi domestica errato.

Inserire il nome utente e la password corretti della rete Wi-Fi domestica.

DEEBOT non si trova nel raggio di copertura del segnale WiFi domestico.

Verificare che DEEBOT si trovi nel raggio di copertura del segnale Wi-Fi domestico. Cercare di rimanere il più vicino possibile al segnale Wi-Fi.

Impossibile connettere DEEDEEBOT non è nello stato di configurazione. BOT all'app ECOVACS HOME.

1. Verificare se il nome Wi-Fi contiene caratteri speciali. Non utilizzare caratteri speciali come !@#& ￥%/\。 2. • Non utilizzare una rete da 5 Ghz.

App non corretta installata.

Scaricare e installare l'app ECOVACS HOME.

Spostare DEEBOT di fronte alla stazione per recuperare la mappa. Trovare la mappa ripristinata in Gestione mappa e toccare "Usa questa mapLa mappa può andare persa se si sposta DEEBOT durante la pa" pulizia. per recuperarla. È possibile bloccare la mappa nell'app ECOVACS HOME. Se il problema persiste dopo aver provato le soluzioni precedenti, riavviare la mappatura.

Impossibile creare la mappa dei mobili sull'applicazione.

La spazzola laterale di DEEBOT La spazzola laterale non è installata correttamente. si sgancia durante l'uso.

Nessun segnale trovato. Impossibile tornare alla stazione.

Premere il pulsante di ripristino per collegare DEEBOT al telefono tramite Bluetooth. In caso di esito negativo, premere il tasto di reset e per connettersi tramite l'app ECOVACS HOME.

Nessuna connessione Wi-Fi domestica presente nell'elenco Wi-Fi.

Spostare DEEBOT durante la pulizia potrebbe causare la perdita della mappa.

Durante la pulizia, non spostare DEEBOT.

La pulizia automatica non è completa.

Assicurarsi che DEEBOT torni automaticamente alla stazione dopo la pulizia. Assicurarsi che le spazzola laterale sia in posizione durante l'installazione.

La stazione non è posizionata correttamente.

Posizionare la stazione secondo le istruzioni riportate nella sezione [Ricarica di DEEBOT].

La stazione non è alimentata o è stata spostata manualmente.

Verificare che la stazione sia collegata all'alimentazione. Non spostare manualmente la stazione.

DEEBOT non inizia la pulizia dalla stazione.

Si consiglia di iniziare la pulizia con DEEBOT dalla stazione.

Il percorso di ricarica è bloccato. Ad esempio, la porta della stanza con la stazione è chiusa.

Tenere il percorso di ricarica sgombro.

Malfunzionamento DEEBOT torna alla stazione prima di aver completato la pulizia.

Impossibile caricare DEEBOT.

Il funzionamento è molto rumoroso durante la pulizia.

DEEBOT si blocca durante il funzionamento e si ferma.

Quando DEEBOT è in funzione, si riscontrano i seguenti problemi: percorso di pulizia non ordinato, deviazione dal percorso di pulizia, pulizia ripetuta o piccole aree da pulire mancate. (Se un'area ampia è ancora da pulire, DEEBOT esegue automaticamente la pulizia. A volte DEEBOT entra nuovamente in una stanza non per ripetere la pulizia ma per trovare eventuali aree non pulite.)

La stanza è grande e DEEBOT deve tornare a ricaricarsi.

Abilitare Pulizia continua. Per ulteriori dettagli, seguire le istruzioni dell'app.

DEEBOT non è in grado di raggiungere alcune zone bloccate da mobili o barriere.

Mettere gli arredi e gli oggetti piccoli al loro posto prima di pulire la zona desiderata.

DEEBOT non è acceso.

I contatti di ricarica di DEEBOT non sono collegati ai contatti della stazione.

Assicurarsi che i contatti di ricarica del robot siano collegati a quelli della stazione e che lampeggi. Verificare se i contatti di ricarica di DEEBOT e della stazione sono sporchi. Pulirli seguendo le istruzioni riportate nella sezione [Manutenzione].

La stazione non è collegata a una fonte di alimentazione.

Assicurarsi che la stazione sia collegata all'alimentazione.

La spazzola laterale e la spazzola in gomma galleggiante sono impigliate. La vaschetta raccogli polvere e il filtro sono bloccati.

Si consiglia di pulire regolarmente la spazzola laterale, la spazzola in gomma galleggiante, la vaschetta raccogli polvere, il filtro, ecc.

DEEBOT sta operando in modalità max.

Passare alla modalità standard.

DEEBOT è bloccato da un oggetto sul pavimento (cavi elettrici, tende, frange di tappeti, ecc.).

DEEBOT proverà a districarsi in vari modi. Qualora non dovesse riuscirci, rimuovere manualmente gli ostacoli e riavviarlo.

DEEBOT potrebbe rimanere bloccato sotto i mobili con un ingresso di altezza simile.

Posizionare una barriera fisica o impostarne una virtuale nell'app ECOVACS HOME.

DEEBOT è bloccato in un'area stretta.

Riordinare la casa. In alternativa, impostare una barriera fisica. In alternativa, impostare una barriera virtuale tramite l'app ECOVACS HOME.

Oggetti quali fili e ciabatte posizionati a terra bloccano DEEBOT.

Prima della pulizia, riordinare gli oggetti sparsi a terra come fili e ciabatte. In presenza di aree non pulite, DEEBOT procederà autonomamente. Non intervenire in alcun modo, ad esempio spostando DEEBOT o bloccandone il percorso.

È possibile che le ruote motrici scivolino a terra quando DEEBOT sale i gradini, supera soglie e porte, influenzando in tal modo la sua valutazione dell'ambiente interno.

Si consiglia di chiudere la porta di quest'area e di pulire l'area separatamente. Dopo la pulizia, DEEBOT torna al punto di partenza. L'utilizzo è sicuro.

Funziona su pavimenti appena cerati e lucidati o su piastrelle lisce, riducendo l'attrito tra le ruote motrici e il pavimento.

Attendere che la cera si asciughi prima di pulire.

A causa dei diversi ambienti domestici, alcune aree non possono essere pulite.

Liberare l'ambiente domestico per assicurarsi che DEEBOT possa entrare per la pulizia.

Malfunzionamento Ritardo nel telecomando.

Dopo il ritorno alla stazione, la vaschetta raccogli polvere non viene svuotata.

Impossibile svuotare la vaschetta raccogli polvere.

Il lato interno del contenitore di raccolta della polvere è sporco.

Durante il funzionamento si verificano perdite di polvere.

Il segnale Wi-Fi è debole e il caricamento del video risulta lento.

Utilizzare DEEBOT in aree con segnale Wi-Fi di buona qualità.

La funzione di svuotamento automatico non è stata attivata nell'app ECOVACS HOME.

Attivare la funzione di svuotamento automatico nell'app ECOVACS HOME.

Il sacchetto della polvere non è installato nella stazione.

Installare l'apposito sacchetto e chiudere il contenitore di raccolta della polvere.

Lo spostamento manuale di DEEBOT nella stazione potrebbe non attivare la funzione di svuotamento automatico.

Si consiglia di lasciare che DEEBOT torni alla stazione da solo. Non spostare manualmente l'apparecchio.

In modalità Non disturbare, DEEBOT non svuota la polvere dopo il ritorno alla stazione.

Annullare la modalità Non disturbare nell'app ECOVACS HOME o avviare manualmente lo svuotamento della polvere.

La stazione rileva una diminuzione dell'efficienza dello svuotamento.

Sostituire il sacchetto della polvere secondo le indicazioni riportate nella sezione [Manutenzione] e chiudere il contenitore di raccolta della polvere. Se il sacchetto della polvere non è pieno alla richiesta di sostituzione dell'app ECOVACS HOME, è possibile reinserirlo.

Se si sono escluse le possibili cause indicate sopra, i componenti della stazione potrebbero presentare anomalie.

Contattare il servizio clienti per assistenza.

La stazione rileva una diminuzione dell'efficienza dello svuotamento.

Sostituire il sacchetto della polvere secondo le indicazioni riportate nella sezione [Manutenzione] e chiudere il contenitore di raccolta della polvere. Se il sacchetto della polvere non è pieno alla richiesta di sostituzione dell'app ECOVACS HOME, è possibile reinserirlo.

L'uscita della vaschetta raccogli polvere è bloccata da corpi estranei.

Rimuovere la vaschetta raccogli polvere e pulire i corpi estranei presenti sull'uscita.

Le particelle fini vengono assorbite all'interno del contenitore di raccolta della polvere attraverso l'apposito sacchetto.

Pulire il lato interno del contenitore di raccolta della polvere.

Il sacchetto della polvere è rotto.

Controllare il sacchetto della polvere. Sostituirlo.

L'uscita della vaschetta raccogli polvere è bloccata da corpi estranei.

Rimuovere la vaschetta raccogli polvere e pulire i corpi estranei presenti sull'uscita.

Il piatto del panno di lavaggio non riesce a ruotare.

Piastra per panno di pulizia non installata correttamente.

Installare correttamente la piastra del panno di pulizia. Un clic indica che l’installazione è avvenuta correttamente.

Il piatto del panno di lavaggio è bloccato da corpi estranei.

Rimuovere i corpi estranei.

DEEBOT non risponde all’istruzione della stazione.

DEEBOT non è nella stazione.

Assicurarsi che DEEBOT sia nella stazione.

Ruote motrici bloccate.

Le ruote motrici sono bloccate da corpi estranei.

Ruotare e premere le ruote motrici per verificare che non vi siano corpi estranei avvolti o bloccati. Se sono presenti corpi estranei, rimuoverli in tempo. Se il problema persiste, contattare il Servizio clienti.

Il serbatoio dell'acqua sporca non è installato correttamente.

Picchiettare il serbatoio dell'acqua sporca per verificare che sia installato correttamente.

I tappi sigillanti nel serbatoio dell'acqua sporca non sono installati correttamente.

Verificare che i tappi sigillanti siano installati correttamente.

La stazione non riesce a scaricare normalmente l'acqua.

Premere a lungo per vedere se la stazione è in grado di prelevare l'acqua. Se l'acqua viene prelevata, asciugare il sensore di fuoriuscita dell'acqua del vassoio per il lavaggio del mop. Se la stazione non riesce a prelevare l'acqua, verificare che non vi siano corpi estranei tra il serbatoio dell'acqua sporca e la stazione e pulire.

La porta di aspirazione del vassoio per il lavaggio del mop è bloccata da un corpo estraneo.

Assicurarsi che non vi siano corpi estranei nella porta di aspirazione del vassoio per il lavaggio del mop.

Il messaggio vocale rimane visualizzato dopo aver provato le soluzioni indicate sopra.

Spegnere e riaccendere la stazione. Se il problema persiste, contattare il Servizio clienti.

Il vassoio per il lavaggio del mop e il filtro base sono sporchi

Lavare il vassoio per il lavaggio del mop e il filtro base con acqua pulita.

Quando il vassoio per il lavaggio del mop è pieno e non può essere svuotato, il sistema vocale segnala tale condizione.

Specifiche tecniche Modello Ingresso nominale

Nota: le specifiche tecniche e di progettazione potrebbero variare a seguito dei miglioramenti continui sul prodotto. Altri accessori sono disponibili su https://www.ecovacs.com. DDX19 20 V

2A Tempo di ricarica

Uscita nominale Corrente in ingresso nominale (ricarica)

0,5A Potenza (svuotamento)

1000W Potenza (mop per lavaggio in acqua calda)

1650W Banda di frequenza di operazione Potenza radiata isotropa efficace massima

2400-2483.5MHz Bluetooth LE: 9dBm Wi-Fi 2,4GHz: 19dBm

4 Toz Haznesi Filtrele
