BEDIENUNGSANLEITUNG DEEBOT X5 OMNI ECOVACS

ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Germany

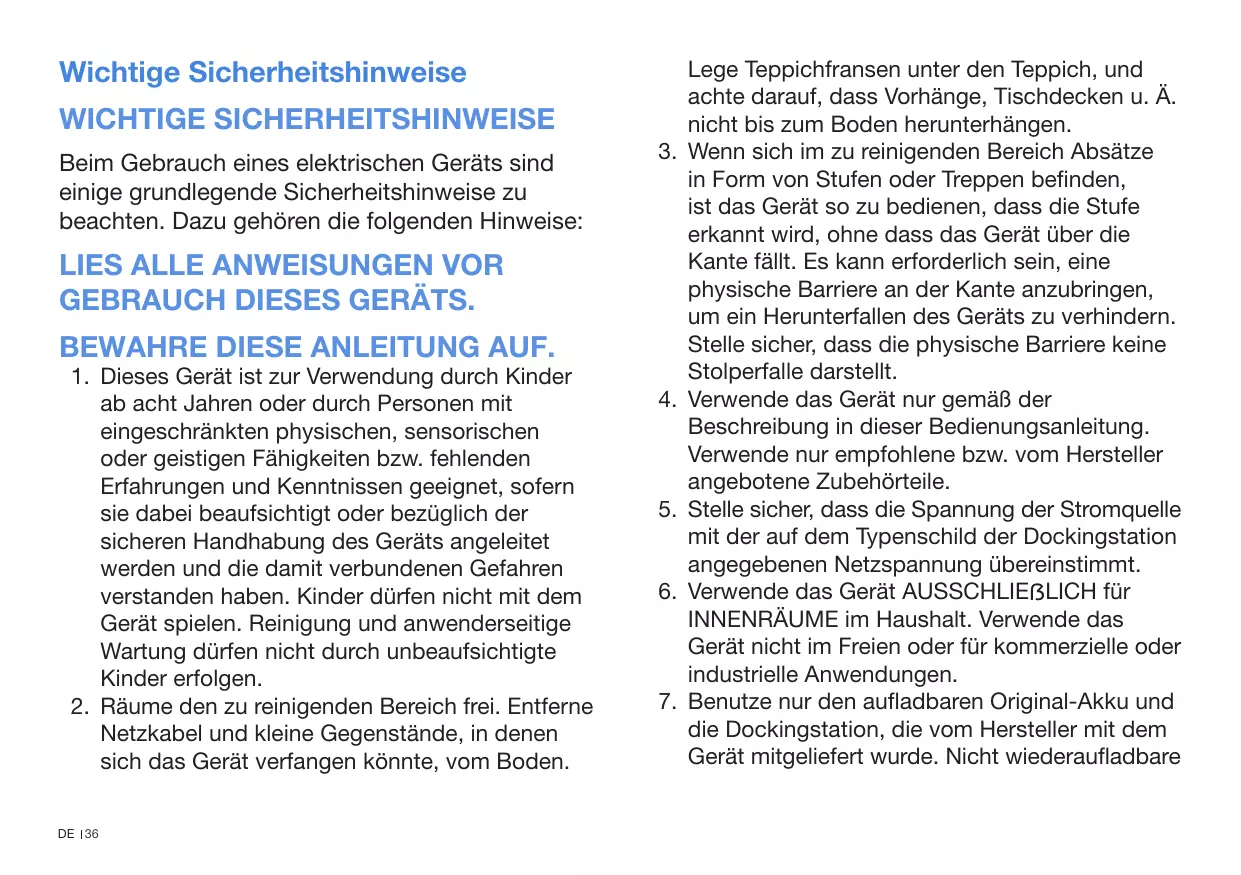

Wichtige Sicherheitshinweise

WICHTIGE SICHERHEITSHINWEISE

Beim Gebrauch eines elektrischen Geräts sind einige grundlegende Sicherheitshinweise zu beachten. Dazu gehoren die folgenden Hinweise:

LIES ALLE ANWEISUNGEN VOR GEBRAUCH DIESES GERÄTS.

BEWAHRE DIESE ANLEITUNG AUF.

1. Dieses Gerät ist zur Verwendung durch Kinder ab acht Jahren oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. fehlenden Erfahrungen und Kenntnissen geeignet, sofern sie darauf beaufsichtigt oder bezüglich der sicheren Handhabung des Geräts angeleitet werden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speien. Reinigung und anwenderseitige Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen.

2. Räume den zu reinigenden Bereich frei. Entferne Netzkabel und keine Gegenstände, in denen sich das Gerät verfangen können, vom Boden.

Lege Teppichfransen unter den Teppich, und achte darauf, dass Vorhänge, Tischdecken u. Ä. nicht bis zum Boden herunterhängen.

1. Wenn sich im zu reinigenden Bereich Absätze in Form von Stufen oder Treppen befinden, ist das Gerät so zu bedienen, dass die Stufe erkannt wird, ohne dass das Gerät über die Kante fällt. Es kann erforderlich sein, eine physische Barriere an der Kante anzubRINGen, um ein Herunterfallen des Geräts zu verhindern. Stelle sicher, dass die physische Barriere keine Stolperfalle darstellt.
2. Verwende das Gerät nur gemäß der Beschreibung in dieser Bedienungsanleitung. Verwende nur empfohlene bzw. vom Hersteller angebotene Zubehörerteile.
3. Stelle sicher, dass die Spannung der Stromquelle mit der auf dem Typenschild der Dockingstation angegebenen Netzspannung übereinstimmt.
4. Verwende das Gerät AUSSCHLIEßLICH für INNENRAUME im Haushalt. Verwende das Gerät nicht im Freien oder für fremmerzielle oder industrielle Anwendungen.
5. Benutze nur den aufladbaren Original-Akku und die Dockingstation, die vom Hersteller mit dem Gerät mitgeliefert wurde. Nicht wiederaufladbare

Batterien sind nicht zulässig.
8. Verwende das Gerät nicht ohne Staubbehälter bzw. Filter.
9. Verwende das Gerät nicht in Bereichen, in denen sich brennende Kerzen oder zerbrechliche Gegenstände befinden.
10. Verwende das Gerät nicht in extrem halten Umgebungen (unter -5 °C oder über 40 °C).
11. Halte Haare, lose Kleidung, Finger und sonstige Körperteile von Öffnungen und sich bewegenden Teilen fern.
12. Verwende das Gerät nicht in Räumen, in denen Babys oder Kinder schlafen.
13. Verwende das Gerät nicht auf feuchten Flächen oder auf Flächen mit stehendem Wasser.
14. Achte darauf, dass das Gerät keine größeren Gegenstände wie Steine, große Papierstückchen oder sonstige Gegenstände aufnimmt, die das Gerät verstopfen können.
15. Verwende das Gerät nicht, um entzündliche oder brennbare Materialien wie Benzin, Drucker-oder Kopierertoner aufzunehmen, und nicht in Bereichen, in denen diese Materialien anzutreffen sind.
16. Verwende das Gerät nicht, um Zigaretten,

Streichhölzer, heiße Asche oder sonstige brennende, qualmende oder brandauslösende Gegenstände aufzunehmen.

1. Stecke keine Gegenstände in die Ansaugöffnung. Lasse das Gerät nicht mit verstopfter Ansaugöffnung arbeiten. Halte die Ansaugöffnung frei von Staub, Flusen, Haaren oder sonstigen den Luftstrom behindrenden Materialien.
2. Achte darauf, dass das Netzkabel nicht beschädigt wird. Ziehe oder trage das Gerät bzw. die Dockingstation nicht am Netzkabel, verwende das Netzkabel nicht als Griff, klemme das Netzkabel nicht in einerTür ein, undziehe es nicht über scharfe Ecken oder Kanten. Achte darauf, dass das Gerät nicht über das Netzkabel fahr. Halte das Netzkabel von bereits Flächen fern.
3. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahrenndon davon ausgehen.
4. Verwende die Dockingstation nicht, wenn sie beschädigt ist. Das Netzteilarf nicht repariert oder weiterverwendet werden, wenn es beschädigt oder defekt ist.
5. Verwende das Gerät nicht, wenn das Netzkabel

oder die Steckdose beschädigt ist. Verwende das Gerät oder die Dockingstation nicht, wenn es bzw. sie nicht einwandfrei Funktioniert, heruntergefallen ist, beschädigt wurde, im Freien gelassen wurde oder mit Wasser in Berührung gekommen ist. Die Reparatur muss durch den Hersteller oder dessen Kundendienst durchgeführt werden, um Gefahren zu vermeiden.

1. Schalte das Gerät vor dem Reinigen oder Warten durch Betätigten des Ein-/Ausschalters AUS.
2. Vor dem Reinigen oder Warten der Dockingstation muss der Stecker aus der Steckdose gezogen werden.
3. Entferne vor dem Entsorgen des Geräts den Akku. Nimm hierzu das Gerät aus der Dockingstation, und schalte es aus (Betriebsschalter auf AUS).
4. Vor dem Entsorgen des Geräts ist der Akku entsprechend den örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen.
5. Gebrauchte Akkus sind entsprechend den örtlichen Gesetzen und Vorschriften zu entsorgen.
6. Verbrenne das Gerät nicht, auch wenn es stark

beschädigt ist. Die Akkus konnen im Feuer explodieren.

1. Wenn die Dockingstation längerere Zeit nicht benutzt wird, ist sie vom Stromnetz zu trennen.
2. Verwende das Gerät immer gemäß den Anweisungen in dieser Bedienungsanleitung. Ecovacs Home Service Robotics übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen.
3. Der Roboter enthalt Akkus, die nur durch geschultes Personal ausgewechselt werden dürfen. Zum Auswechseln oder Entfernen des Roboter-Akkus wende dichitte an den Kundendienst.
4. Wenn der Roboter länger Zeit nicht benutzt wird, schalteihn zur Aufbewährung aus. Trenne außer dem die Dockingstation vom Netz.
5. WARNING: Verwende zum Wiederauflagen des Akkus ausschließlich das mit dem Gerät mitgelieferte abnehmbare Netzteil CH2358.

Der für das Netzteil CH2358 geeignete Lithium-Akkutyp hat max. 8 Zellen und eine max. Nennspannung von 14,4 V sowie eine Nennkapazität von 5.900 mAh. Vor dem Entsorgen des Geräts ist der Akku entsprechend den örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen.

Um den Anforderungen der HF-Strahlenbelastungsrichtlinien zu entsprechen, ist beim Betrieb these Gerätes ein Mindeststand von 20 cm zwischen dem Gerät und Personen einzuhalten.

Um die Einhaltung der Richtlinien zu gewährleisten, sollte der Abstand beim Betrieb nicht geringer sein. Die für diesen Sender verwendete Antenne darf nicht in Verbindung mit anderen Antennen oder Sendern aufgestellt werden.

Geräteaktualisierung

In der Regel werden einige Geräte alle zwei Monateactualisiert, aber das muss nicht auf jeder Gerätzutreffen.

Einige Geräte, insbesondere solche, die vor mehr als drei Jahren in den Handel kamen, werden nuractualisiert, wenn eine kritische Schwachstellegefunden wurde und behoben wird.

Kurzschlussfester Sicherheitstransformator

Schaltnetzteil

Nur zur Verwendung in Innenräumen vorgesehen

Gleichstrom

Wechselstrom

Vorsicht: heiße Oberfläche

Dieses Produkt entspricht den geltenden EU-Richtlinien.

Liesitte vor dem Laden die Anweisungen.

Polarität des Ladeanschlusses

Träge Miniatur- Sicherungsverbindung

Für EU-Länder

Informationen zur EU-Konformitätserklung findest du unter https://www.ecovacs.com/global/compliance.

Ordnungsgemäß Entsorgung these Produkte

These Kennzeichnung gibt an, dass das Produkt EU-weit nicht mit dem Hausmüll entsorgt werden darf. Recycle das Gerät verantwortungsvoll, um die nachhaltige Wiederverwendung der Materialien zu untersuten und mögliche Umwelt- oder Gesundheitsschäden durch eine unkontrollierte Abfallentsorgung zu vermeiden. Verwende zum Recyclen deines gebrauchten Geräts entsprechende Rückgabe- und Sammelsysteme, oder wende dich an den Handler, bei dem du das Gerät gekauft hast. Er kann das Produkt safer entsorgen. Die Fernüberwachung ist ausschließlich für die privete Nutzung in nicht öffentlichen, privaten Orten zum reinen Selfbstschutz und zur alleinigen Kontrolle bestimmt.itte beachte bei der Nutzung die geltenden Datenutschgesetze. Unzulässig ist die Überwachung öffentlicher Orte, insbesondere im Heimlichen und/oder seitens des Arbeitgebers ohne berechtigte Grunde. Für eine solche unberechtigte Nutzung übernimmt ausschließlich der Benutzer die Verantwortung und das Risiko.

Konformitätserklung für die Europäische Union

Informationen für Anwender zur Entsorgung von Elektro- und Elektronikmull

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf auf hin, dass gebrauchte elektrische und elektronische Geräte nicht mit dem unsortingen Hausmüll entsorgt werden dürfen. Für eine ordnungsgemäß Behandlung bist du dafür verantwortlich, seine Altgeräte an die)dafür vorgesehenen Sammelstellen zu übergeben.

Eine ordnungsgemäß Entsorgung theses Gerätesträgt dazu bei, wertvolle Ressourcen einzusparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die andernfalls durch unsachgemäß Behandlung von Abfallen entstehen können.

Für die Rückgabe deines gebrauchten Geräts verwendeitte das Rückgabe- und Abholungssystem oder wende dich an den Handler, bei dem das Produkt gekauft wurde. Diese nimmt es kostenlos zurück. Weitere Informationen zur nachstgelegenen Abholstelle erhalten du bei deiner ortlichen Behörde.

Bei einer unsachgemäßen Entsorgung these Abfalls konnen gemäß nationaler Gesetzgebung Strafen verhängt werden.

Informationen zur Entsorgung gebrauchter Akkus

Dieses Symbol bedeutet, dass Batterien und Akkus am Ende ihrer Lebensdauer nicht mit dem unsortingen Hausmüll entsorgt werden dürfen. Deine Mitwirkung ist ein wichtiger Teil der Bemühungen, die Auswirkungen von Batterien und Akkus auf die Umwelt und die menschliche Gesundheit zu minimieren. Du kann thises Gerät oder die darin enthaltenen Batterien oder Akkus für eine ordnungsgemäß Wiederverwertung bei seinem Anbieter oder einer davon vorgesehenen Sammelstelle kostenlos zurückgeben.

Eine ordnungsgemäß Entsorgung these Gerätesträgt dazu bei, wertvolle Ressourcen einzusparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die andernfalls durch unsachgemäß Behandlung von Abfallen entstehen können.

Bei einer unsachgemäßen Entsorgung these Abfalls können gemäß nationaler Gesetzgebung Strafen verhängt werden.

Es gibt separate Sammelsysteme für gebrauchte Batterien und Akkus.

Entsorge Batterien und Akkus ordnungsgemäß bei deiner ortlichen Müllsmammelstelle/Recyclingstelle.

Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektround Elektronikgeräten (RoHS)

Ecovacs Home Service Robotics Co., Ltd. erklart hiermit, dass der gesamte Antikel, einschließlich der Zubehörteile (Kabel, Leitungen usw.), die Anforderungen der RoHS-Richtlinie 2011/65/EU und der delegierten Richtlinie der Kommission (EU) 2015/863 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektround Elektronikgeräten erfüllt ("RoHS Recast" oder „RoHS 2.0").

Funkanlagenrichtlinie

Ecovacs Home Service Robotics Co., Ltd. erklärt hiermit, dass der in thisem Abschnitt aufgeführte Antikel den grundlegenden Anforderungen und anderen这点 bezüglich den Bestimmungen der Funkanlagenrichtlinie 2014/53/EU entspricht.

Bevollmächtigte Vertretung für Europa:

ECOVACS Europe GmbH

Holzstraße 2 | D-40221 Düsseldorf | Deutschland

Ecovacs Home Service Robotics Co., Ltd. erklart hiermit, dass der Artikel den grundlegenden Anforderungen und weiterenihn betreffenden Bestimmungen der RoHS-Richtlinie 2011/65/EU sowie der ergänzten delegierten Richtlinie der Kommission (EU) 2015/863 und der Funkanlagenrichtlinie 2014/53/EU entspricht. Die Konformitätserklärung kann unter folgender V eingesehen werden: https://www.ecovacs.com/g compliance.

Lieferumfang

Roboter

OMNI-Station

Basis

Netzkabel

Seitenbürste

Bedienungsanleitung

Hinweis:

• Abbildungen dienen nur als Referenz und können vom tatsächlichen Erscheinungsbild des Produkts abweichen.

Produktdesign und technische Daten können ohne Vorankündigung geändert werden.

Produktzeichnung

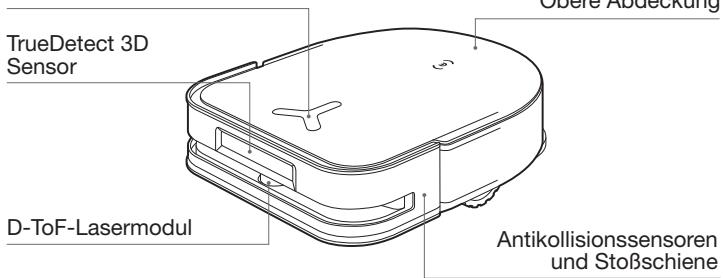

Roboter

Taste am DEEBOT

Kurzes Drucken: Start/Pause

Längeres Drucken über 3 Sekunden:

Zurück zum Aufladen

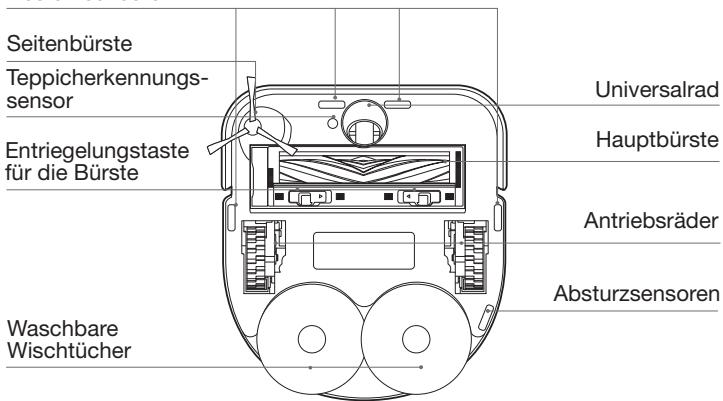

Ansicht von unten

Absturzensoren

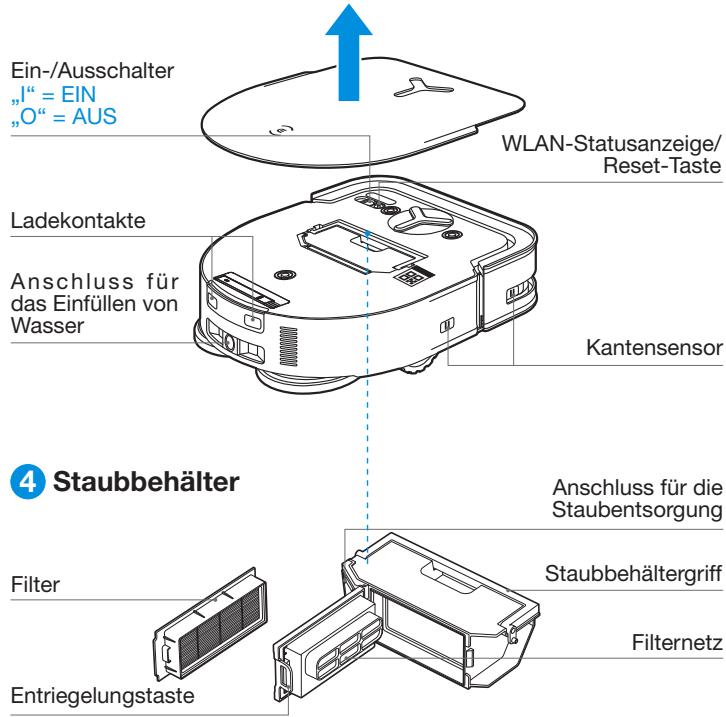

RESET-Taste

Standardeinstellungen wiederherstellen: Halte die RESET-Taste 5 Sekunden lang gedrückt. Nach der Sprachansage wird die Startmusik abgespielt, und der Roboter wird auf die Standardeinstellungen zusück gesetzt.

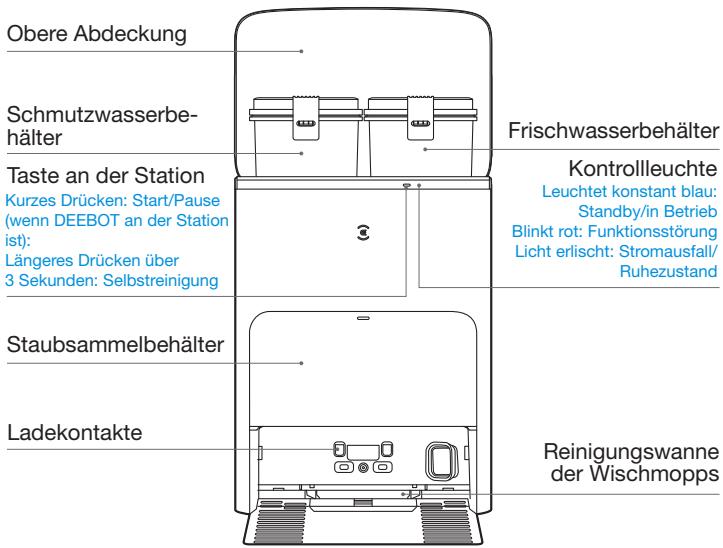

5 Station (Vorderseite)

Hinweis:

• Wenn die Kontrollleuchte rot blinkt, findest du in der App ECOVACS HOME Details zur Störung.
• Wische die Ladekontakte der OMNI-Station mit einem trockenen Tuch ab, wenn der Roboter nicht aufgeladen werden kann.

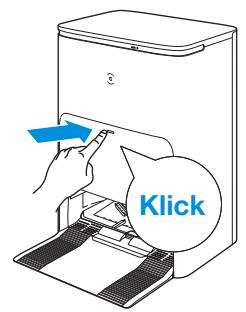

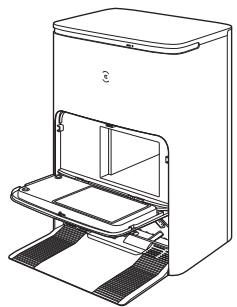

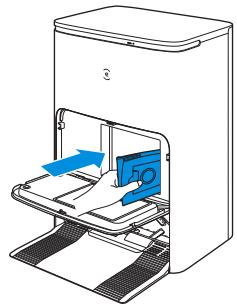

Staubbeutel

• Kompatibel mit dem Modul zum automatischen Nachfüllen/Ablassen von Wasser von ECOVACS. Wenn du es erwerben möchtest, besucheitte die App ECOVACS HOME oder https://www.ecovacs.com.

Sensoren

Name	Funktionsbeschreibung
D-ToF-Lasermodul	Mit der Laserbereichsmessung, die den Abstand zwischen dem DEEBOT und der Umgebung durch den Zeitunterschied der Reflexion misst, kann der Sensor Objekte in der Umgebung zuorden, während der DEEBOT sich bewegt. Der Erkennungsradius beträgt 10 m.
TrueDetect 3D-Sensor	Der Sensor sendet Infrarotstrahlen und erkennt das Licht, das durch Hindernisse vor ihm reflektiert wird. Mit der Infrarot-Bereichsmessung, die mittels des Ansatzes der Ähnlichkeit von Driecken den Abstand zwischen dem DEEBOT und Objekten in der Umgebung misst, kann der Sensor Hindernisse in der Höhe erkennen und meiden. Der Erkennungsradius beträgt 0,8 m.
Abstruzsensor	Dank der Infrarot-Bereichsmessung, die mithilfe des Infrarotsensors an der Unterseite des DEEBOT den Abstand zwischen der Unterside des Geräts und dem Boden erkennt, bewegt sich der DEEBOT nicht vorwärts, wenn er sich Stufen nähert (zum Beispiel bei weiß Böden und einer Höhe von mehr als 55 mm oder bei schwarzen Böden und einer Höhe von mehr als 30 mm) oder der identificierte Abstand den voreingestalten Wert überschreitet, wodurch der Fallschutz realisiert wird.
Teppicherkennungssensor	Die Ultraschallsonde kann Ultraschallwellen mit einer Frequenz von 300 kHz abgeben. Die Energie der Ultraschallwellen wird vom Teppich absorbiert. Wenn die reflektierte Energie unter dem Schwellenwert liegt, erkennt der DEEBOT, dass es sich um einen Teppichboden handelt.
Antikollisionssensor	Wenn das übertragene Signal durch ein Hindernis blockiert wird, kann der Signalempfänger das Signal nicht empfangen. Dieses Prinzip hilft dem DEEBOT, Hindernisse zu meiden, wenn er auf diese zusteuert.
Kantensensor	Mit der Infrarot-Abstandsmessung kann der DEEBOT den Abstand zwischen sich und Objekten rechts von sich erkennen. Befindet sich rechts oben dem Produkt ein Hindernis, führt der DEEBOT eine Randreinigung durch, um keine Bereiche auszulassen und gleichzeitig auch Kollisionen zu vermeiden.

Vor dem Reinigen

Stelle Möbel wie etwa Stühle im zu reinigenden Bereich an den für sie vorgesehenen Platz.

Es kann erforderlich sein, eine physische Barriere an der Kante einer Stufe anzubringen, um ein Herunterfallen des Geräts zu verhinden.

Stelle bei der ersten Verwendung sicher, dass jeder Tür geöffnet ist, damit der DEEBOT dein Haus vollständig erkunden kann.

Entferne Gegenstände wie Kabel, Tücher, Hausschuhe usw. vom Boden, um die Reinigungseffizienz zu verbessern.

Schlage vor dem Gebrauch des Geräts bei Vorlegern mit Fransen die Kanten des Vorlegers um.

Stehe nicht an engen Stellen wie etwas in Fluren, und achte darauf, den D-ToF-Sensor nicht zu blockieren.

Kurzanleitung

Entferne vor der Verwendung alle Schutzmaterialien.

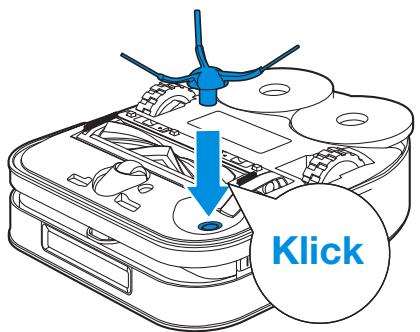

Installation

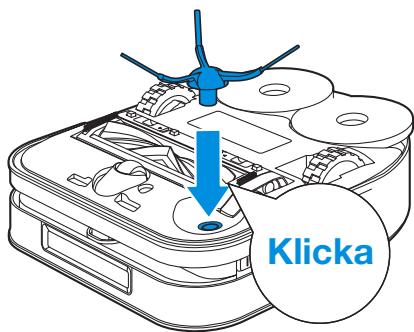

Das Klickgeräusch zeigt an, dass der DEEBOT richtig installiert wurde.

Herunterladen der App ECOVACS HOME

Um alle verfügbaren Funktionen nutzen zu konnen, wird empfohlen, deinen DEEBOT über die App ECOVACS HOME zu steuern.

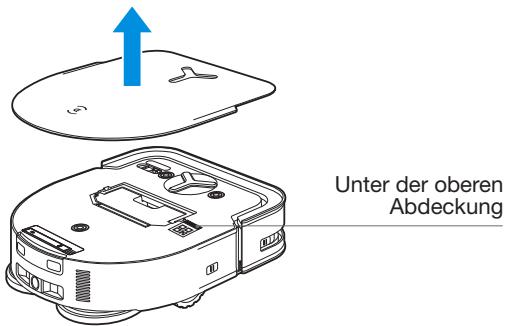

1. Scanne den QR-Code unter der oberen Abdeckung, um die App herunterzuladen.

2.诸如 nach der App ECOVACS HOME, um sie herunterzuladen.

ECOVACS HOME

Verbisnde DEEBOT mit der App

1. Über Bluetooth: Aktiviere Bluetooth am DEEBOT und auf seinem Mobiletelefon. Erlaube der App den Zugriff auf die Bluetooth-Funktionen deines Mobiletelefons. Tippe in der App auf [ ] oder [ Add ]. Die App zeigt automatisch einen Roboter in der Höhe an. Du kannst alternatively den QR-Code scannen, um in den Verteilungsmodus von Bluetooth zu wechseln.
2. Über WLAN: Du kannst den DEEBOT auch über andere Methoden mit der App verbinden, je nach den Anweisungen auf der App-Seite.

Hinweis:itte nutze eine Bluetooth-Verbindung,um ein optimales Erlebnis zu gewährleisten.

Anforderungen an das WLAN-Netzwerk:

• Verwende ein 2,4-GHz- oder ein kombiniertes 2,4-/5-GHz-Netzwerk.
• Dein Router Unterstützung 802.11b/g/n und das IPv4-Protokoll.
• Verwende kein VPN (Virtual Private Network) und keinen Proxy-Server.
• Verwende kein unsichtbares Netzwerk.
• Verwende WPA und WPA2 mit TKIP-, PSK- oder AES/CCMP-Verschlusselung.
• WEP EAP (Enterprise Authentication Protocol) wird nicht unterstützt.
• Verwende die WLAN-Kanäle 1-11 in Nordamerika bzw. die Kanäle 1-13 außerhalb von Nordamerika (Einzelheiten erfahrst du bei der lokalen Aufsichtsbehörde).
• Wenn du einen Netzwerk-Extender/Repeater verwendest, sind der Netzwerkname (SSID) und das Password identisch mit seinem primären Netzwerk.
• Aktiviere WPA2 auf deinem Router.

WLAN-Anzeige

Blinkt langsam weil	Es besteht keine WLAN-Verbindung
Leuchtet konstant weil	Die WLAN-Verbindung wurde hergestellt

Bitte beachte, dass Benutzer die App ECOVACS HOME herunterladen und verwenden mussen, um Smart-Funktionen wie den Fernstart, die Sprachinteraktion, die Anzeige von 2D/3D-Karten und -Steuerungseinstellungen sowie die personalisierte Reinigung (je nach Produkt) nutzen zu konnen. Die App wird regelmäßigactualisiert. Du musst unserer Datenschutzrichtlinie und Benutzervereinbarung zustammen, bevor wir einige deiner grundlegenden und erforderlichen Informationen verarbeiten und dir die Nutzung des Produkts ermöglichen konnen. Wenn du unserer Datenschutzrichtlinie und Benutzervereinbarung nicht zustimmst, stehen dir einige der oben genannten Smart-Funktionen über die App ECOVACS HOME nicht zur Verflügung. Du kannst jedoch weiterhin die grundlegenden Funktionen these Projekts im manuellen Betrieb nutzen.

So erhältst du die vollständige Version der Bedienungsanleitung

Scanne den QR-Code unter der oberen Abdeckung.

DEEBOT auflagen

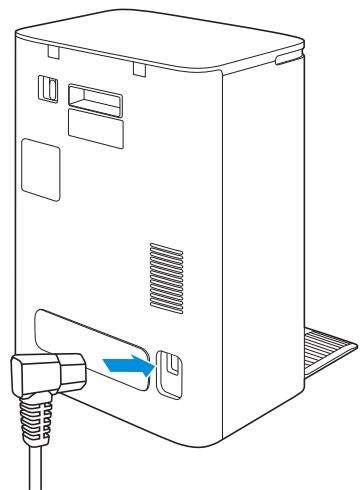

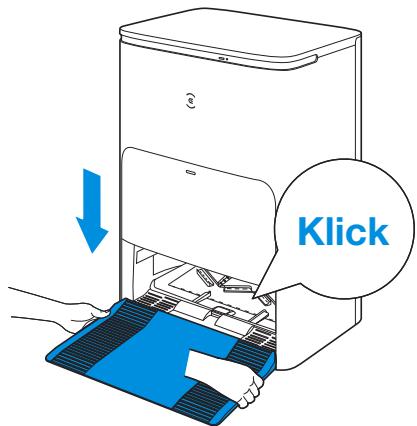

Die Station zusammensetzen

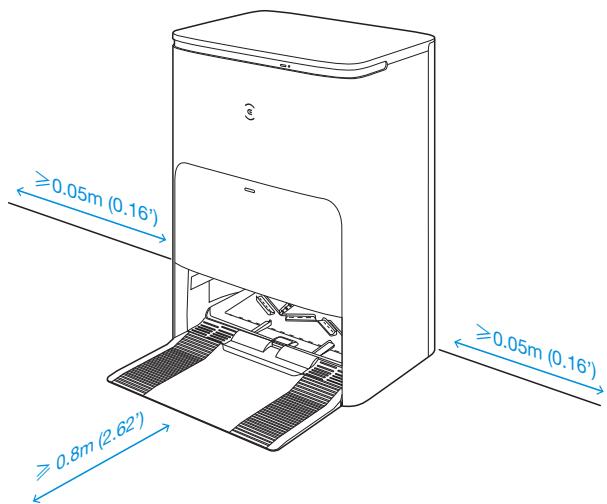

Die Station aufstellen

Halte die Umgebung der Station frei von Gegenständen, insbesondere von Objekten mit reflektierenden Oberflächen.

• Wenn sich in der Höhe der Station reflektierende Objekte wie Spiegel und Sockelleisten befinden, sollen den unteren 14 cm davon abgedeckt werden.
• Stelle die Station nicht in direktem Sonnenlicht auf.
• Platziere die Station an einem Ort mit starkem WLAN-Signal.

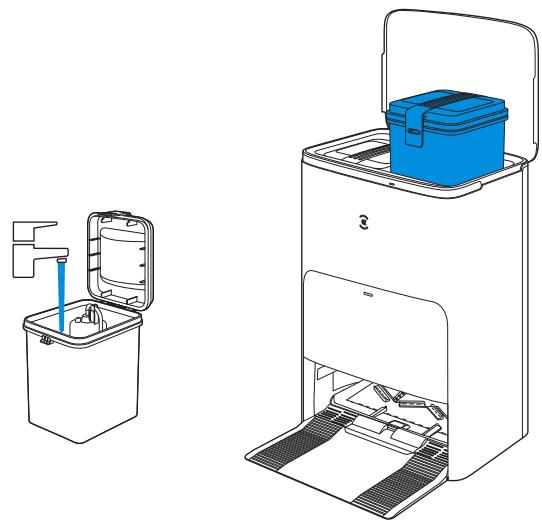

Nutzung von Wasserbehältern

• Wir empfehlen, die DEEBOT-Reinigungslösung von ECOVACS zu verwenden (separat erhältlich). Die Verwendung anderer Reinigungsmittel kann dazu führen, dass der DEEBOT ausrutscht, der Wassertank blockiert wird und andere Probleme auftreten.
• Kompatibel mit dem Modul zum automatischen Nachfüllen/Ablassen von Wasser von ECOVACS. Wenn du es erwerben möchtest, besucheitte die App ECOVACS HOME oder https://www.ecovacs.com.

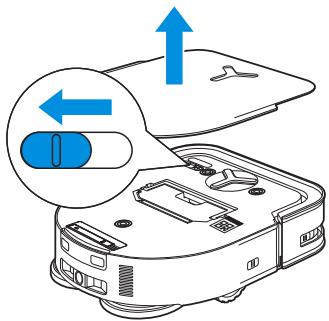

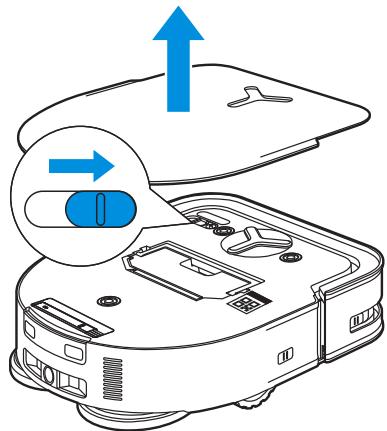

4 Einsatzlen des Geräts

$$ , I ^ {u} = E I N, , O ^ {u} = A U S. $$

• Der DEEBOT kann nicht geladen werden, wenn das Gerät ausgeschaltet ist.
• Wir empfehlen, den DEEBOT eingeschaltet zu{lassen (Ein-/Ausschalter EIN) und ihn aufzuladen, wenn er gerade keine Reinigung durchfuhrt.

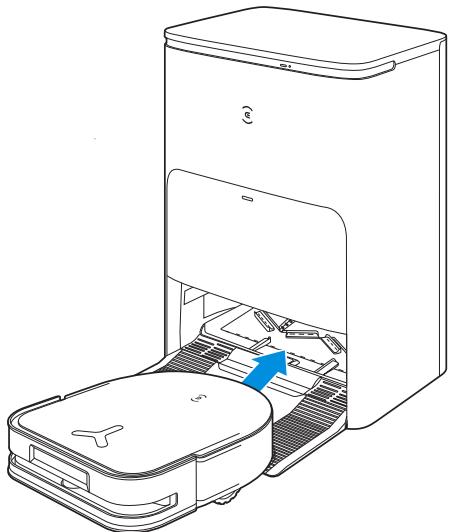

DEEBOT aufladen

Stelle sicher, dass die Ladestation an die Stromversorgung angeschlossen ist. Fordere den DEEBOT über die App ECOVACS HOME auf, zum Aufladen zur Station zu fahren.

• Es wird empfohlen, dass der DEEBOT die Reinigung von der Station aus startet. Bewege die Station nicht während der Reinigung.

6 Betrieb des DEEBOT

1. Erstelle eine Karte

Weise den DEEBOT über die App ECOVACS HOME an, eine Karte zu erstehen.

Folge dem DEEBOT, wenn er zum ersten Mal eine Karte erstellt, um keinere Probleme zu vermeiden.

Im Rahmen der Kartenerstellung erkundet der DEEBOT

automatisch seine häsliche Umgebung. Der Weg des DEEBOT beim Erkunden unterscheidet sich möglicherweise von seinem Weg bei der Reinigung.

Richte über die App eine virtuelle Grenze ein. Map (Karte) > > Virtual Boundary (Virtuelle Grenze).

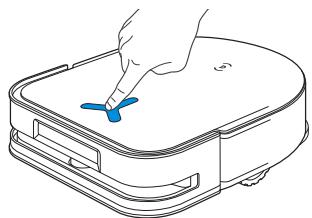

2. Starten Saugvorgang

• Der DEEBOT erkennt beim Wischen, um welche Bodenart es sich handelt. Wenn er auf Teppiche trifft, kann der DEEBOT so die Wischtücher automatisch anheiten.itte verwende den DEEBOT nicht auf Hochflorteppichen oder Teppichboden mit Fasern, die länger als 10mm sind. Es wird empfohlen, Hochflorteppiche mit Fasern, die länger als 10mm cm sind, während des Reinigungsprozesses hochzuklappen, oder den Bereich mit Teppichboden als gesperste Zone zu markieren. Dies ist möglich, indem du in der App ECOVACS HOME eine virtuelle Begrenzung einstellt.

Bitte sorge vor dem ersten Saugvorgang davon, dass sich der DEEBOT an der Station befindet und vollständig aufgeladen ist. Tippe auf dem DEEBOT auf (U), um den Vorgang zu starten. Du kannst auch die App ECOVACS HOME verwenden, um den DEEBOT zu starten.

Hinweis:

• Entferne die waschbaren Wischtücher nicht zu halten.
• Verwende keinen Lappen oder andere Gegenstände, die die Wischtuchplatten verkratzen können.
• Wenn die App ECOVACS HOME eine Benachrichtigung anziegt, dass die Wischtücher ausgetaucht werden müssen, dann tausche sie zeitnah aus. Entdecke weiteres Zubehör in der App ECOVACS HOME oder unter https://www.ecovacs.com.

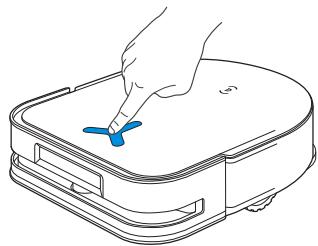

3. Pausieren

Tippe auf dem DEEBOT auf , damit er während eines

Saugvorgangs eine Pause einlegt. Du kannst DEEBOT auch über die App ECOVACS HOME anhalten.

4. Aufwecken

Die Kontrollleuche erlischt, wenn der DEEBOT eine Minute pausiert. Drücke auf dem DEEBOT auf (U), um den Ruhemodus zu beenden. Pausiert die Arbeit bereits etwas eine Stunde, wechselt der DEEBOT gegebenenfalls in den Standby-Modus.

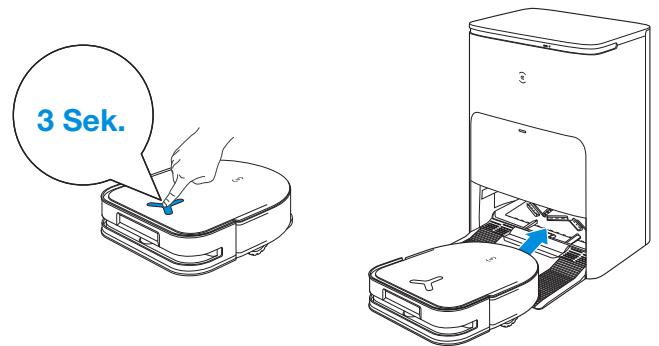

5. Zurück zur Station

Stelle sicher, dass die Ladestation an die Stromversorgung angeschlossen ist. Fordere den DEEBOT über die App ECOVACS HOME auf, zum Aufladen zur Station zu fahren.

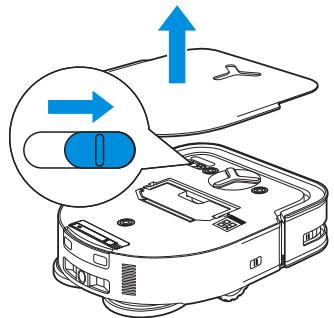

6. Ruhezustand

DEEBOT wechsel in den Ruhezustand, um Akku zu sparen, wenn er etwa 5 Stunden lang außerhalb der Station bleibt. Schalte den DEEBOT zunachst AUS und dann wieder EIN, umihn zu aktivieren.

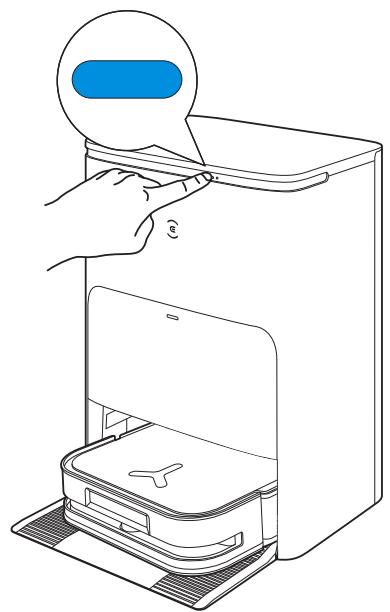

7 Station

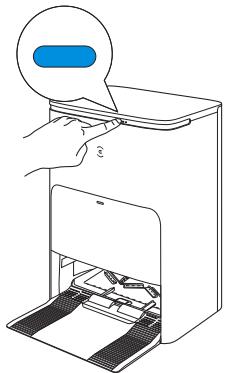

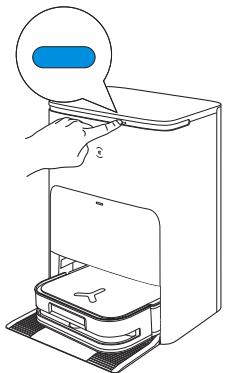

Wenn sich der DEEBOT an der Station befindet, drücke kurz auf umihn zu starten/zu pausieren. Drücke länger auf um eine Selfstreinigung der Station zu starten.

Regelmäßige Wartung

Um die maximale Leistung des DEEBOT dauerhaft zu gewährleisten, führe Wartungsaufgaben und den Austausch der Teile gemäß der nachfolgenden angegebenen Häufigkeit aus.

Roboterbauteil	Wartungshäufigkeit	Austauschhäufigkeit
Waschbares Wischtuch	/	Alle ein bis zwei Monate
Staubbeutel	/	Alle zwei bis drei Monate

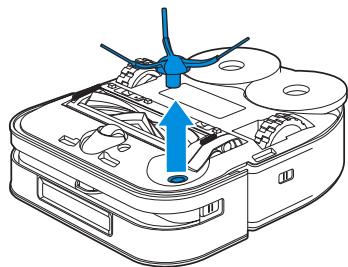

Seitenbürste	Einmal alle zwei Wochen	Alle drei bis sechs Monate
Hauptbürste	Einmal wöchentlich	Alle sechs biszwölf Monate
Filter	Einmal wöchentlich	Alle drei bis sechs Monate

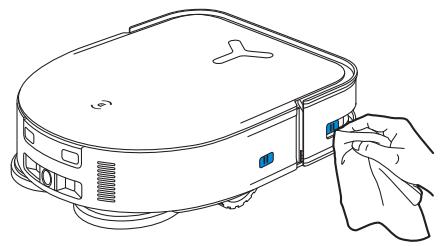

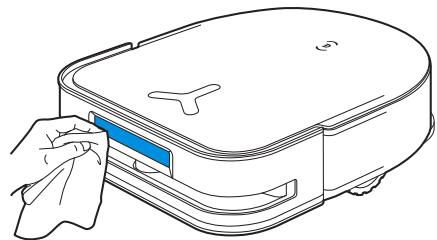

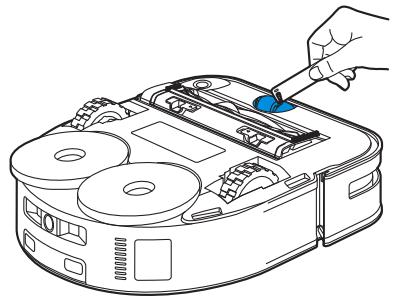

TrueDetect 3D-SensorUniversalradAbstruzsensorenKollisionsschutzsensoren und Stöbschie- neLadekontakte auf dem DEEBOTLadekontakte an der StationD-ToF-Lasermodul	Ungebung monatlich	/

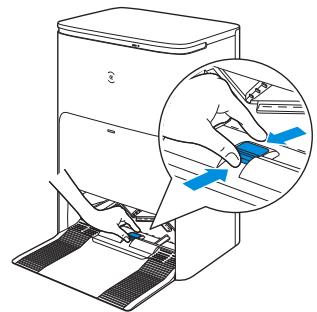

Reinigungswanne des Wischmopps	Etwa alle 150 Tage	/
Frischwasserbehälter	Alle drei Monate	/
Schmutzwasserbehälter	Einmal pro Monat	/
Staubsmammelbehälter	Einmal pro Monat	/
OMNI-Station	Einmal pro Monat	/

Hinweis: Entdecke weiteres Zubehör in der App ECOVACS HOME oder unter https://www.ecovacs.com.

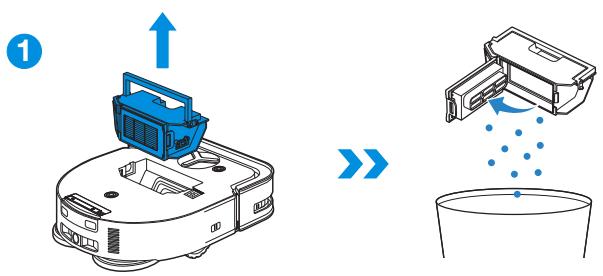

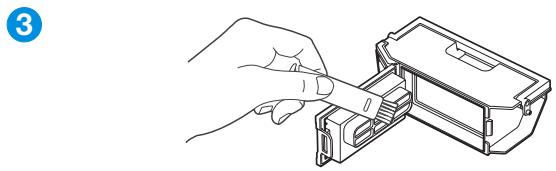

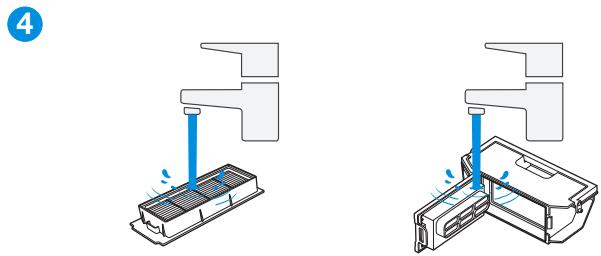

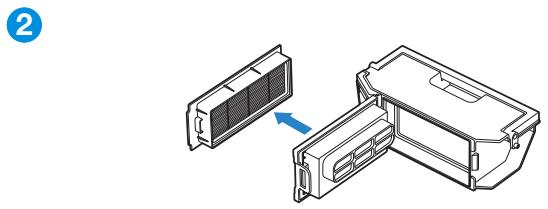

Wartung des Staubbehalters und Filters

Entdecke weiteres Zubehör in der App ECOVACS HOME oder unter https://www.ecovacs.com.

Hinweis:

• Spülde den Filter wie oben gezeigt mit Wasser aus.
• Reinige den Filter nicht mit dem Finger oder einer Bürste.

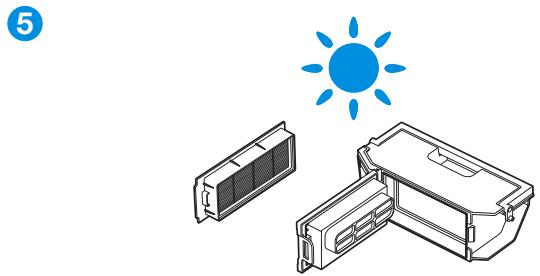

Hinweis: Lass den Filter vor dem{nachsten Gebrauch vollständig trocknen.

Entdecke weiteres Zubehör in der App ECOVACS HOME oder unter https://www.ecovacs.com.

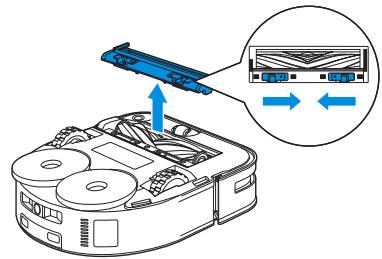

Wartung der Hauptbüürste und der Seitenbüürste

Bürste

Seitenbürste

Entdecke weiteres Zubehör in der App ECOVACS HOME oder unter https://www.ecovacs.com.

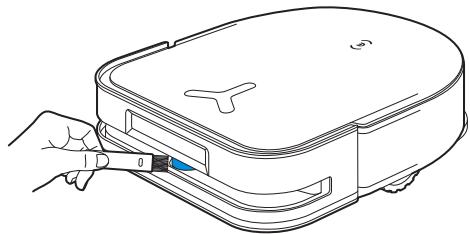

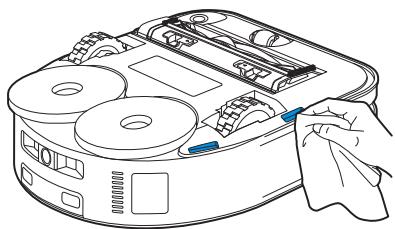

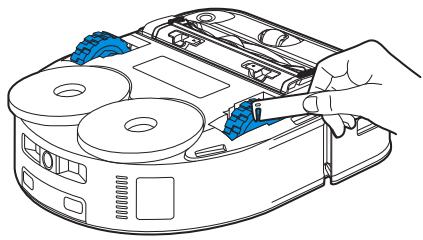

Wartung weiterer Komponenten

1

3

• Drehe das Modul, um die Linse vorsichtig zu reinigen.

2

4

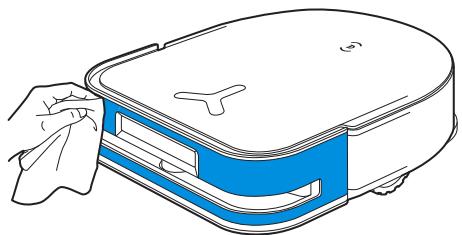

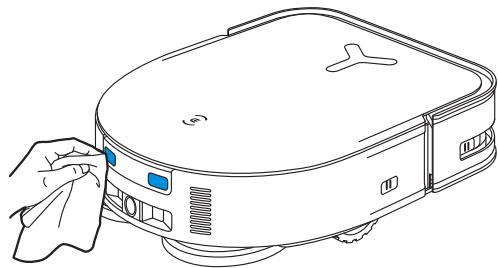

• Wische die Komponenten mit einem sauberen, trockenen Tuch ab. Verwende keine Reinigungssprays oder -mittel.

5

7

6

8

Entdecke weiteres Zubehör in der App ECOVACS HOME oder unter https://www.ecovacs.com.

Wartung der OMNI-Station

Hinweis:

-itte activiere die Selbstreinigung nicht, wenn der DEEBOT gerade bei der Arbeit ist.
- Wenn sich Schmutzwasser in der Reinigungswanne des Wischmopps befindet, wird die Station das Wasser bei längerem Drücken auf zunachst ablassen.itte drucke langer auf um eine Selfstreinigung zu starten.

1. drei Sekunden lang gedrückt halten, um die Selfstreinigung zu starten.

1. Reinige die Reinigungswanne des Wischmopps.

1. Die Station lásst das Wasser automatisch aus der Reinigungswanne ab.

1. Leere den Schmutzwasserbehälter.

Wartung der Reinigungswanne des Wischmopps

1. Nimm die herausnehmbare Wanne und den Filter der Station zur automatischen Leerung zur Reinigung hersus.

1. Setze Filter und Wanne wieder ein.

Hinweis: Installiere die Reinigungswanne des Wischmopps ordnungsgemäß, um Fehlfunktionen zu vermeiden.

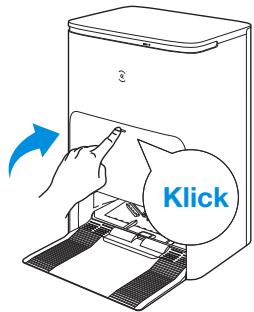

Wartung des Staubbeutels

1. Entsorge den Staubbeutel.

Hebe den Staubbeutel am Griff Heraus, um ein Austreten von Staub zu verhindern.

1. Reinige den Staubsammelnehmer mit einem trockenen Tuch, und setzen einen neuen Staubbeutel ein.

1. Schliebe den Staubsammelnehmer.

AUFBEWAHRUNG

Lade den DEEBOT vollständig auf, bevor du ihn langere Zeit wegstellst, und schalte ihn AUS. Lade ihn alle sechs Monate wieder auf, um zu verhindern, dass eine Tiefentladung der Akkus staatfindet.

Hinweis: • Der DEEBOT kann nicht geladen werden, wenn das Gerät ausgeschaltet ist.

• Wir empfehlen, den DEEBOT eingeschaltet zu halten (Ein-/Ausschalter EIN) undihn aufzuladen, wenn er gerade keine Reinigung durchfuhrt.
• Wenn der Akku tiefentladen ist oder lange Zeit nicht verwendet wurde, kann es sein, dass der DEEBOT nicht ladt. Wende dich in dieser Fall an ECOVACS, um Hilfe zu erhalten. Baue den Akku nicht selbst auseinander.

Fehlerbehandlung

Nr.	Funktionstörung	Mögliche Ursachen	Abhilfemaßnahmen
1	Der DEEBOT kann sich nicht mit der App ECO-VACS HOME verbinden.	Die Eingabe des Benutzernamens oder Passports für das WLAN-Heimnetzwerk war falsch.	Gib den korrekten Benutzernamens und das korrekte Password für das WLAN-Heimnetzwerk ein.
		Der DEEBOT befindet sich außerhalb der Reichweite deines drahtlosen Heimnetzwerk-Signals.	Vergewissere dich, dass der DEEBOT sich innerhalb der Reichweite deines drahtlosen Heimnetzwerk-Signals befindet. Versuche, so nah wie möglich beim WLAN-Signal zu bleiben.
		Der DEEBOT befindet sich nicht im Konfigurationsstatus.	Drücke die Reset-Taste, um den DEEBOT über Bluetooth mit demem Mobiletelefon zu verbinden. Wenn dies nicht zum Erfolg führt, drücke die Reset-Taste und ①, um eine Verbindung über die App ECOVACS HOME herzustellen.
		Auf der WLAN-Liste ist kein WLAN-Heimnetzwerk hinter-legt.	1. Prüfe, ob der WLAN-Name Sonderzeichen enthalt.itte verwende keine Sonderzeichen wie zum Beispiel die folgenden: !@&& %/%。2. • Verwende kein 5-GHz-Netzwerk.
		Die falsche App wurde installiert.	Lade die App ECOVACS HOME herunter, und installiere sie.
2	Die Karte ist verloren gegan-gen.	Die Karte kann verloren gehen, wenn du den DEEBOT beim Reinigen bewegst.	Platziere den DEEBOT vor der Station, um die Karte abzurufen.Suche die wiederhergestellte Karte in der Kartenverwaltung, und tippe auf „Diese Karte verwenden“, um sie abzurufen. Du kannst die Karte in der App ECOVACS HOME sichern.Wenn these Problem nach dem Ausprobieren der oben genannten Lösungen weiterhin besteht, dann starte die Kartierung neu.
3	Es kann keine Möbelkarte in der App erstellt werden.	Wenn der DEEBOT während der Reinigung bewegt wird, kann die Karte verloren gehen.	Der DEEBOTarfährend der Reinigung nicht bewegt werden.
		Die Reinigung im AUTO-Modus ist nicht abgeschlossen.	Stelle safer, dass der DEEBOT nach der Reinigung automatisch zur Station zurückkehrt.
4	Die DEEBOT-Seitenbürste fällt während des Gebrauchs Heraus.	Die Seitenbürste ist nicht ordnungsgemäß angebracht.	Vergewissere dich, dass die Seitenbürste beim Anbringen hörbar einras-tet.
5	Kein Signal gefunden. Die Rückkehr zur Station ist nicht möglich.	Die Station wurde falsch aufgestellt.	Stelle die Station gemäß den Anweisungen im Abschnitt [Aufladen des DEEBOT] auf.
		Die Station wird nicht mehr mit Strom versorgt oder wurde manuell bewegt.	Überprüfe, ob die Station an die Stromversorgung angeschlossen ist. Bewege die Station nicht manuell.
		Der DEEBOT startet die Reinigung nicht bei der Station.	Es wird empfohlen, dass der DEEBOT die Reinigung von der Station aus startet.
		Der Ladeweg ist blockiert. Beispelsweise ist die Tür des Raums, in dem sich die Station befindet, geschlossen.	Halte den Ladeweg frei.
6	Der DEEBOT keht zur Station zurück, bevor er den Reinigungsvorgang beendet hat.	Der Raum ist so groß, dass der DEEBOT zum Aufladen zusückkehren muss.	Aktiviere die kontinuierliche Reinigung. Weitere Informationen findest du in der Anleitung in der App.
		Der DEEBOT kann bestimmte Bereiche, die durch Möbel oder Barrierten blockiert sind, nicht erreichen.	Stell Möbel und keine Gegenstände im zu reinigenden Bereich an die damit vorgesehenen Plätze.
7	Der DEEBOT kann nicht aufgeladen werden.	Der DEEBOT ist nicht eingeschaltet.	Schalte den DEEBOT ein. (Ein-/Aussalter auf EIN)
		Die Ladekontakte des DEEBOT berühren nicht die Ladekon-takte der Station.	Vergewissere dich, dass die Ladekontakte des Roboters die Ladekontakte der Station berühren und dass U blinkt. Prüfe, ob die Ladekontakte des DEEBOT und der Station verschmutzt sind. Reinige diese Teile gemäß den Anweisungen im Abschnitt [Wartung].
		Die Station ist nicht an die Stromversorgung angeschlos-SEN.	Stell sicher, dass die Station an die Stromversorgung angeschlos-SEN ist.
8	Der Betrieb ist während der Reinigung sehr laut.	Die Seitenbürste und die Gummibürste haben sich verfan-gen. Der Staubbehälter und der Filter sind blockiert.	Es wird empfohlen, die Seitenbürsten, die Gummibürste, den Staubbehälter, den Filter usw. regelmäß zu reinigen.
		Der DEEBOT befindet sich im Max-Modus.	Zum Standardmodus wechseln.
9	Der DEEBOT bleibt während des Betriebs hängen und hält an.	Auf dem Boden liegende Gegenstände (Stromkabel, Vorhänge, Teppichfransen o. Ä.) haben sich im DEEBOT verfangen.	Der DEEBOT unternimmit mehrere Versuche, um sich zu befrien. Wenn dies nicht gelingt, entferne die Hindernisse von Hand, und starte das Gerät neu.
		Der DEEBOT kann unter Möbeln mit einem Zugang inähnlicher Höhe stecken bleiben.	Schaffe eine physische Barrière, oder lege eine virtuelle Grenze in der App ECOVACS HOME fest.
		Der DEEBIT hat sich in einem engen Bereich festgefahren.	Schaffe Ordnung im Haus. Alternativ kannst du auch eine physische Barrière errichten. Oder du kannst über die App ECOVACS HOME eine virtuelle Grenze definierten.
10	Beim Betrieb des DEEBOT treten folgende Probleme auf: chaotische Reinigungsrouten, Abweich von der Reinigungsroute, wiederholtes Reinigen oder Auslassen von keinen Bereichen, die gereinigt werden sollen. (Wenn ein großer Bereich vorübergeh nicht gereinigt wurde, wird der DEEBOT den fehlenden Bereich automatisch reinigen. Manchmal sicht der DEEBOT einen gereinigten Bereich erneut auf. Das ist nicht zwangslaufige eine wiederholte Reinigung,SONDern kann auch bedeuten, dass der DEEBOT einen ausgelassen-Bereichucht.)	Gegenstände wie Kabel und Hausschuhe, die sich auf dem Boden befinden, können dem DEEBOT den Weg blockieren.	Bitte entferne vor der Reinigung Gegenstände wie Kabel und Hausschuhe, die sich auf dem Boden befinden. Wenn Bereiche ausgelassen wurden, wird der DEEBOT diesen Bereich von selbst reinigen. Bitte greife hier nicht ein (zum Beispiel, indem du den DEEBOT an eine andere Stelle setzt oder den Weg blockierst).
		Möglicherweise rutschen die Antriebsräder auf dem Boden, wenn der DEEBOT auf Stufen, Turschwellen und Türlleisten rollt, was sich auf die Beurteilung der gesamten händlichen Umgebung auswirkt.	Es wird empfehlen, die Tür these Bereichs zu schlieben und den Bereich separat zu reinigen. Nach der Reinigung kehrt DEEBOT zum Ausgangspunkt zurück. Du kann't haben noch nutzen.
		Betrieb auf frisch gewachsten und polierten Böden oder glatten Fliesen, wodurch weniger Reibung zischen den Antriebsrädern und dem Boden entstehen.	Bitte warte, bis das Wachs getrocknet ist, bevor du die Reinigung startest.
		Aufgrund Unterschiedlicher händlicher Umgebungen können eine Bereiche nicht gereinigt werden.	Schaffe Ordnung in deiner händlichen Umgebung, um sicherzu-stellen, dass der DEEBOT dieser zur Reinigung befahren kann.
11	Verzögerung bei der Fernbedie-nung.	Das WLAN-Signal ist schwach, wodurch das Laden des Videos verlangsamt wird.	Verwende den DEEBOT in Bereichen mit gutem WLAN-Signal.
12	Nach der Rückkehr zur Station entleert der DEEBOT den Staub-beutel nicht.	Die Funktion zur automatischen Absaugung wurde in der App ECOVACS HOME nicht aktiviert.	Aktivierte die Funktion zur automatischen Absaugung in der App ECOVACS HOME.
		Der Staubbeutel wurde nicht in die Station eingesetzt.	Setze den Staubbeutel ein, und schliebe den Staubsammelbehäl-ter.
		Wenn der DEEBOT manuell zusück zur Station bewegt wird, wird die automatische Absaugung möglicherwe-se nicht ausgelöst.	Es wird empfehlen, den DEEBOT eigenständig zur Station zusück-kehren zu halten. Bewege den Roboter nicht manuell.
		Im Nicht-stören-Modus entleert der DEEBOT den Staub nicht, nachdem er wieder zur Station zusückge-keit ist.	Deaktiviere den Nicht-stören-Modus in der App ECOVACS HOME, oder starte die Staubentleuerung manuell.
		Die Station erkennt eine Verschlechterung der Entleer-leistung.	Ersetze den Staubbeutel gemäß den Anweisungen im Abschnitt [Wartung] und schliebe den Staubsammelbehälter. Wenn der Staubbeutel nicht voll ist, obwohl dies von der App ECOVACS HOME gemeldet wurde, kann't du他们在ander einsetzen.
		Wenn die oben genannten möglichen Ursachen aus-geschlossen wurden, sind möglicherweise die Kompo-nenten der Station annormal.	Wende dich an den Kundendienst, wenn du Hilfe benöttigst.
13	Der Staubbeutel kann nicht entleert werden.	Die Station erkennt eine Verschlechterung der Entleer-leistung.	Ersetze den Staubbeutel gemäß den Anweisungen im Abschnitt [Wartung] und schließe den Staubsmammelnehmer. Wenn der Staubbeutel nicht voll ist, obwohl dies von der App ECOVACS HOME gemeldet wurde, kannst duihn wieder einsetzen.
		Der Auslass des Staubbeutels ist durch Fremdkörper blockiert.	Entferne den Staubbeutel, und beseitige die Fremdkörper am Auslass.
14	Die Innenseite des Staubsmammel-behälters ist verschmutzt.	Über den Staubbeutel gelangen feine Partikel auf die Innenseite des Staubsmammelnehmer, die dORT absorbiert werden.	Reinige die Innenseite des Staubsmammelnehmer.
		Der Staubbeutel ist zerrissen.	Überprüfe den Staubbeutel. Ersetzeihn.
15	Während der Arbeit tritt Staub aus.	Der Auslass des Staubbeutels ist durch Fremdkörper blockiert.	Entferne den Staubbeutel, und beseitige die Fremdkörper am Auslass.
16	Die Wischtuchplatte kann sich nicht drehen.	Die Wischtuchplatte ist nicht korrekt eingesetzt.	Bitte setze die Wischtuchplatte korrekt ein. Ein Klickgeräusch zeigt an, dass sie korrekt eingesetzt wurde.
		Die Wischtuchplatte wird von Fremdkörpern blockiert.	Entferne die Fremdkörper.
17	Der DEEBOT reagiert nicht auf die Stationsanweisung.	Der DEEBOT befindet sich nicht an der Station.	Bitte stelle safer, dass der DEEBOT an der Station ist.
18	Die Antriebsräder sind blockiert.	Die Antriebsräder werden durch Fremdkörper blo-ckiert.	Drehe und drücke die Antriebsräder, um zu prüfen, ob Fremdkörper festgewickelt oder eingeklemmt sind. Wenn Fremdkörpervorhanden sind, entferne dieseitte zeitneh. Wende dich an den Kundendienst, falls das Problem fortbesteht.
19	Wenn die Reinigungswan- ne des Wischmopps voll mit Wasser ist und das Wasser nicht abgelassen werden kann, meldet die Sprachausgabe, dass die Reinigungswanne des Wischmopps voll ist.	Der Schmutzwasserbehälter wurde nicht ordnungsgemäß eingesetzt.	Klopfe leicht auf den Schmutzwasserbehälter, um sicherzustellen, dass er ordnungsgemäß eingesetzt wurde.
		Die Verschlussstopfen im Schmutzwasserbehälter sind nicht ordnungsgemäß angebracht.	Stell sichere, dass die Verschlussstopfen ordnungsgemäß ange-bracht sind.
		Die Station kann das Wasser nicht normal ablassen.	Tippe länger auf , um zu sehen, ob die Station ordnungsgemäß Wasser ansaugen kann. Wenn Wasser erfolgreich abgelassen wurde, wische den Wasserüberlaufsensor der Reinigungswanne des Wischmopps trocken. Wenn die Station das Wasser nicht ansaugt, überprüfe den Schmutzwasserbehälter und die Station auf Fremdkörper und entferne sie.
		Der Sauganschluss der Reinigungswanne des Wischmopps wird von Fremdkörpern blockiert.	Stelle sichere, dass sich keine Fremdkörper im Sauganschluss der Reinigungswanne des Wischmopps befinden.
		Die Sprachansage ertönt weiterhin, auch nachdem die oben genannten Lösungen ausprobiert wurden.	Schalte die Station aus und wieder ein. Wende dich an den Kun-dendienst, falls das Problem fortbesteht.
		Die Reinigungswanne des Wischmopps und der Filter der Station sind verschmutzt	Reinige die Reinigungswanne des Wischmopps und den Filter der Station mit sauberem Wasser.

Technische Spezifikationen

Model	DDX19
Nenneingangsleistung	20 V === 2 A
Ladezeit	5 Std.
Modell der Station	CH2358
Nenneingangsleistung	220-240 V ~ 50-60 Hz
Nennausgangsleistung	20 V === 2 A
Nenneingangsstrom (Ladevorgang)	0,5 A
Leistung (Entleerung)	1000W
Leistung (Heißenwasserreinigung des Wischmops)	1650W
Betriebsfrequenzband	2400-2483.5MHz
Maximale effektive isotrope Strahlungsleistung	Bluetooth LE: 9dBm
	2,4-GHz-WLAN: 19dBm

Hinweis: Technische Daten und Konstruktionsspezifikationen können zum Zweck der kontinuierlichen Produktverbesserung geändert werden. Weiteres Zubehör findest du unter https://www.ecovacs.com.

Consignes de sécurité importantes CONSIGNES DE SECURITÉ IMPORTANTES

CE ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Allemagne

Handtag till dammbehallare

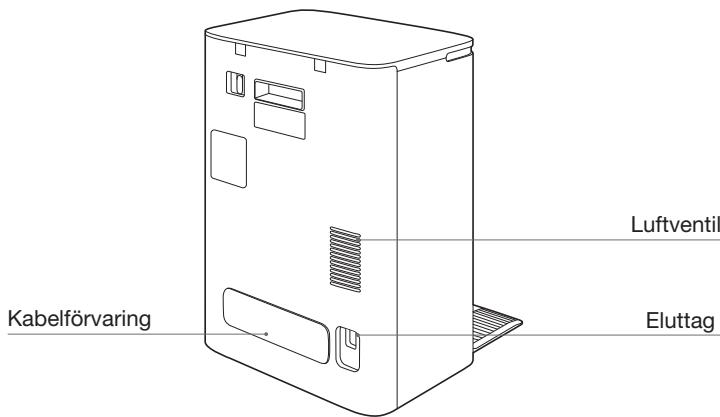

Station (baksida)

Obs!

Ett klickljud indikerar korrekt installation.

Hämta ECOVACS HOME-appen

TÄRKEITÄ TURVALLISUUSOHJEITA

ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Saksa
