MANUALE UTENTE LE40M71B SAMSUNG

• Visualizar imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir imagens parciais depois da visualização. Para evitar este efeito, reduza a “luminosidade” e o “contraste” quando visualizar imagens fixas. Precauzioni da adottare quando si visualizza un’immagine fissa Un’immagine fissa può causare danni permanenti allo schermo TV.
• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa. Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.
• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse. © 2006 Samsung Electronics Co., Ltd. All rights reserved. Seogu-Still.indd 1 2006-08-25 8:23:15 English Contents

CONNECTING AND PREPARING YOUR TV

IMPOSTAZIONE DI ALTRE FUNZIONI

• Scelta della lingua p. 22
• Uso di Modalità gioco p. 22
• Impostazione della modalità Pagina blu / Selezione della Melodia p. 23
• Utilizzo della funzione Risparmio energia p. 23
• Impostazione di Blue Eye p. 23
• Selezione della sorgente p. 24

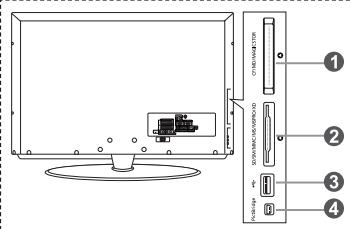

• Modifica dei nomi delle sorgenti di ingresso WISELINK p. 24

IMPOSTAZIONE DEI CANALI

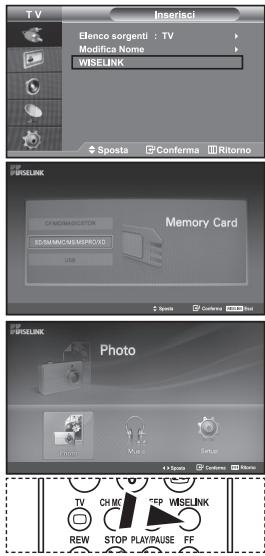

• Uso della funzione WISELINK p. 25
• Uso del menu WISELINK p. 26

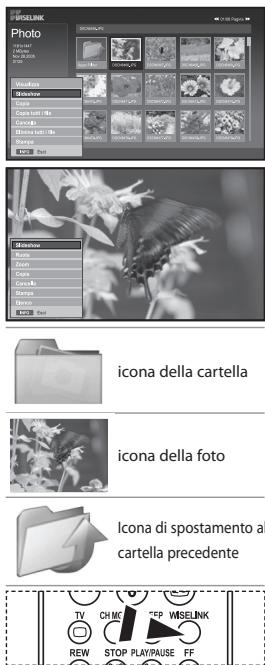

• Uso dell’elenco delle foto (JPEG) p. 26
• Visualizzazione delle informazioni relative a un file di fotografie p. 28
• Selezione di una foto e di una proiezione di diapositive p. 28
• Rotazione p. 29
• Ingrandimento p. 30
• Copia di file di immagine p. 31
• Eliminazione di file di immagine p. 31
• Stampa di una fotografia p. 32
• Uso dell’elenco MP3 p. 32
• Copia di file musicali p. 33
• Eliminazione di file musicali p. 33
• Uso del menu di impostazione p. 34
• Memorizzazione automatica dei canali p. 8
• Memorizzazione manuale dei canali p. 8
• Impostazione del Gestore canale p. 9
• Attivazione di Blocco canali p. 10
• Ordinamento dei canali memorizzati p. 10
• Assegnazione dei nomi ai canali p. 11
• Ottimizzazione della sintonia dei canali p. 11

IMPOSTAZIONE DELL’IMMAGINE

• Uso della funzione LNA (Low Noise Amplifier) p. 12
• Modifica dello standard dell’immagine p. 12
• Regolazione dell’immagine personalizzata p. 12
• Modifica della tonalità di colore p. 13
• Regolazione della tonalità del colore con i componenti del colore preferiti p. 13
• Azzeramento delle impostazioni di visualizzazione dell’immagine ai valori preimpostati in fabbrica p. 14
• Selezione delle dimensioni dell’immagine p. 14
• Cambiare il formato Auto Wide (4:3) p. 14
• Fermo immagine corrente p. 15
• Uso della funzione Digital NR p. 15
• DNIe Demo (Digital Natural Image engine) p. 15
• Cambiare il Colour Space p. 16
• LCD 100Hz p. 16
• Visualizzazione dell’immagine nell’immagine (PIP) p. 17

USO DELLA FUNZIONE TELETEXT

IMPOSTAZIONE DELL’AUDIO

• Modifica dello standard audio p. 18
• Regolazione delle impostazioni dell’audio p. 18
• Impostazione di TruSurround XT (SRS TSXT) p. 18
• Regolazione automatica del volume p. 19
• Selezione di Internal Mute (Mute interno) p. 19
• Ascolto dell’audio dell’immagine secondaria p. 19
• Azzeramento delle impostazioni audio ai valori preimpostati in fabbrica p. 20
• Collegamento delle cuffie di ascolto p. 20
• Selezione della modalità audio p. 20

IMPOSTAZIONE DELL’ORA

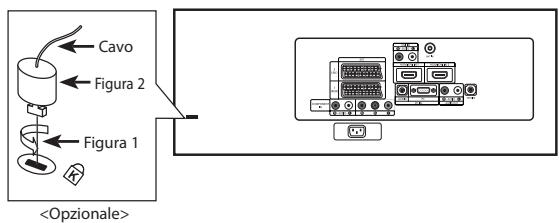

• Uso del blocco antifurto Kensington p. 44
• Risoluzione dei problemi: Prima di contattare l’assistenza p. 44
• Specifiche tecniche e ambientali p. 45

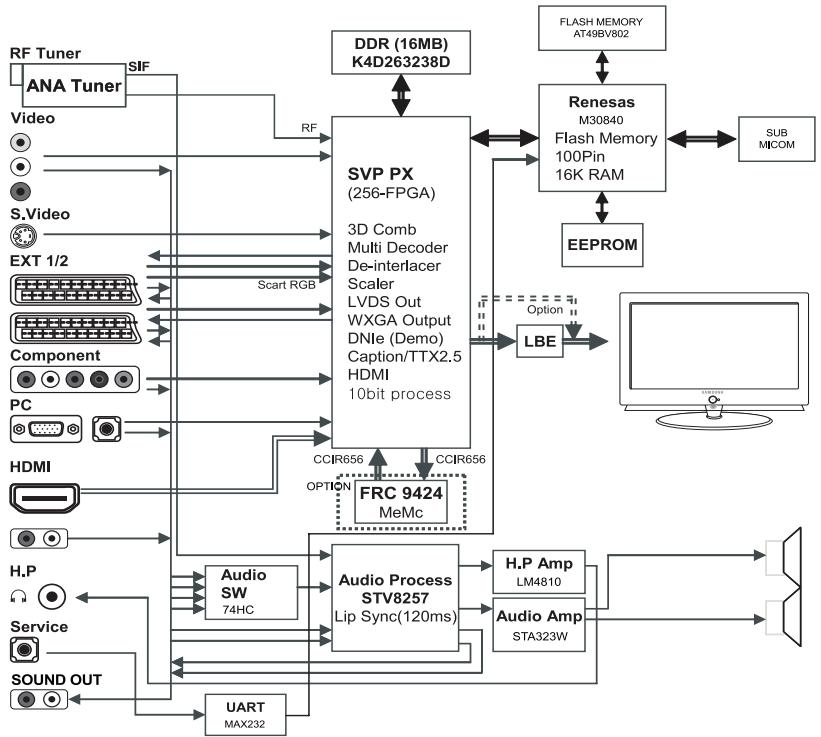

• Diagrammi a blocchi Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Simboli Premere Importante Nota Italiano-1 BN68-01090G-00Ita.indd 1 2006-08-25 Italiano Tasto One-Touch 8:45:48 Elenco dei componenti Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore. Telecomando e batterie (2 tipo AAA) Cavo di alimentazione Œ Manuale dell’utente Coprifondo 4 viti per il supporto Œ Scheda di garanzia supporto Œ Guida alla sicurezza Panno per la pulizia Œ Schede di registrazione Scheda di garanzia/Guida alla sicurezza/Schede di registrazione (non disponibile in tutti i paesi). In base al modello, il supporto e la relativa vite potrebbero non essere inclusi. Installazione del supporto <2> <3> p. 46

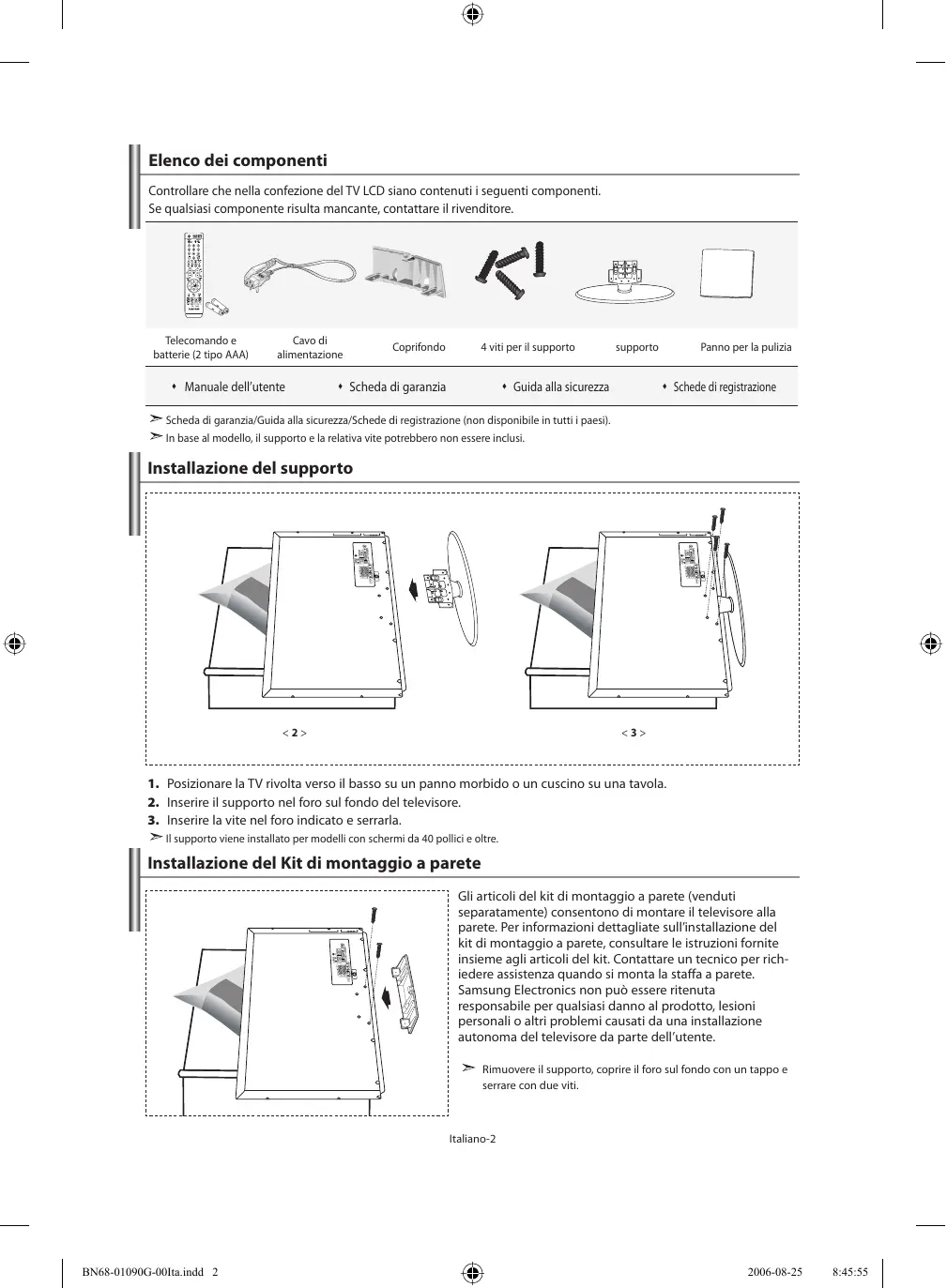

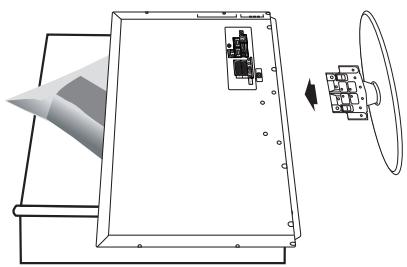

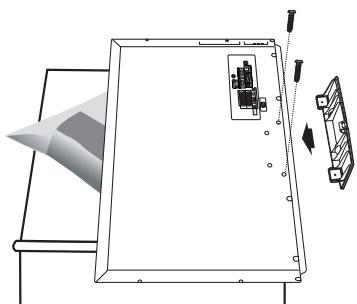

1. Posizionare la TV rivolta verso il basso su un panno morbido o un cuscino su una tavola.

2. Inserire il supporto nel foro sul fondo del televisore.

3. Inserire la vite nel foro indicato e serrarla.

Il supporto viene installato per modelli con schermi da 40 pollici e oltre. Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto, lesioni personali o altri problemi causati da una installazione autonoma del televisore da parte dell’utente. Rimuovere il supporto, coprire il foro sul fondo con un tappo e serrare con due viti. Italiano-2 BN68-01090G-00Ita.indd 2 2006-08-25 8:45:55 Vista del pannello di controllo La forma e il colore del prodotto possono variare in base al modello. SOURCE Passa tra tutte le sorgenti di ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI1, HDMI2). Nel menu a video, utilizzare questo tasto così come si usa il tasto ENTER del telecomando. MENU Premere per visualizzare il menu su schermo con le funzioni del televisore. Premere per cambiare canale. così Nel menu a video, utilizzare i tasti come si usano i tasti e del telecomando. (Senza il telecomando, si può accendere il televisore utilizzando i tasti canale.) Altoparlanti (Alimentazione) Premere per accendere e spegnere il televisore. Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare i tasti così come si usano i tasti e del telecomando. Indicatore alimentazione Lampeggia e si spegne quando l’alimentazione è attivata e si accende in modalità stand-by. Sensore telecomando Puntare il telecomando verso questo punto del televisore. Italiano-3 BN68-01090G-00Ita.indd 3 2006-08-25 8:45:56 Vista del pannello dei collegamenti [Jack pannello laterale] [Jack pannello posteriore] Ingresso alimentazione Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata. Quando si collega un terminale esterno, far corrispondere il colore del terminale di collegamento a quello del cavo. Italiano-4 BN68-01090G-00Ita.indd 4 2006-08-25 8:45:57 Collegamento di un’antenna o di una rete televisiva via cavo Per vedere correttamente i canali televisivi, il monitor TV deve ricevere un segnale da una delle seguenti fonti: - Un’antenna all’esterno / Una rete televisiva via cavo / Una rete satellitare Collegamento di HDMI/DVI - Supporta le connessioni tra periferiche AV con connessione HDMI (set top box, lettori DVD, ricevitori AV e televisori digitali). - Non è necessario un ulteriore collegamento audio per la connessione HDMI-HDMI. Che cosa significa HDMI? - “High Definition Multimedia Interface” permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli (5.1 canali). - Il terminale HDMI/DVI supporta il collegamento a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni inferiori, ha la funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale a canali multipli. Utilizzare il cavo DVI-HDMI o una prolunga DVI-HDMI per il collegamento e il terminale “R - AUDIO – L” su DVI per l’uscita audio. - Quando si collega questo prodotto attraverso HDMI o DVI a un Set Top Box, un lettore DVD, una console di gioco ecc., verificare che sia stato impostato a una modalità di uscita video compatibile come mostrato nella tabella sottostante. In caso contrario, possono verificarsi distorsioni, interruzioni o assenza di immagine. Modalità supportate per DVI o HDMI 50Hz 60Hz Comp. 480i

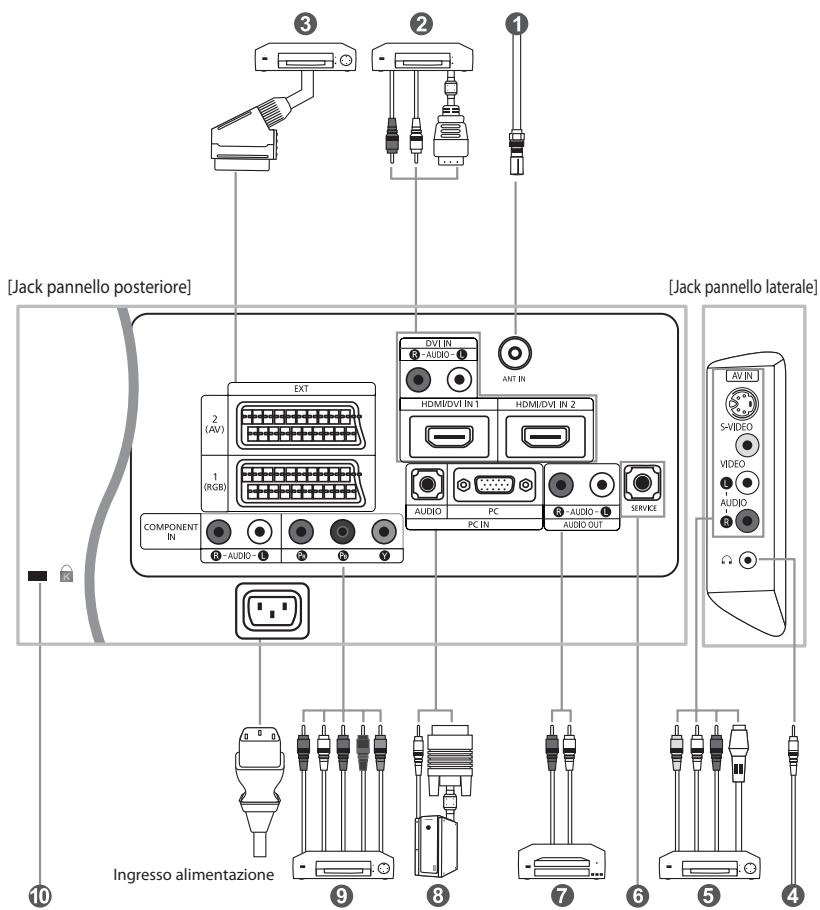

- Non tentare di collegare il connettore HDMI/DVI a un PC o a una scheda grafica Laptop. (In caso contrario verrà visualizzata una schermata vuota) Collegamento di un Set-Top Box, VCR o DVD - Collegare il cavo SCART del VCR o DVD (opzionale) al connettore SCART del VCR o DVD. - Se si desidera collegare il Set-Top Box e il VCR (o DVD), effettuare il collegamento tra i due dispositivi, quindi collegare il VCR (o DVD) all’apparecchiatura. Collegamento di dispositivi A/V esterni - Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera. - Collegare i cavi audio RCA a “R - AUDIO - L” sul retro dell’apparecchiatura e i terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V. - Le cuffie possono essere collegate all’apposita uscita ( ) situata sul retro del monitor. Quando le cuffie sono collegate, l’audio in uscita agli altoparlanti incorporati viene disabilitato. ASSISTENZA - Collegamento di servizio per tecnici dell’assistenza qualificati. Collegamento AUDIO - Collegare i cavi audio RCA a “R - AUDIO – L” sulla parte posteriore dell’apparecchiatura e le altre estremità ai connettori audio corrispondenti dell’amplificatore o dell’impianto DVD Home Theater. Collegamento di un computer - Collegare il cavo D- Sub (opzionale) a “PC (PC IN)” sul retro dell’apparecchiatura e il terminale alla scheda video del computer. - Collegare il cavo audio stereo (opzionale) a “AUDIO (PC IN)” sul retro dell’apparecchiatura e il terminale a “Audio Out” sulla scheda audio del computer. Collegamento dei componenti (DTV/DVD) - Collegare i cavi video component (opzionali) al connettore del componente (“PR”, “PB”, “Y”) sul retro dell’apparecchiatura e i terminali ai connettori di uscita video component corrispondenti del DTV o DVD. - Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i due dispositivi, quindi collegare il DTV (o DVD) al rispettivo connettore (“PR”, “PB”, “Y”) sull’apparecchiatura. - I connettori Y, PR e PB dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr. - Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell’apparecchiatura e i terminali ai corrispondenti connettori di uscita audio sul DTV o DVD. - Questo TV LCD visualizza la risoluzione dell’immagine ottimale in modalità 720p. - Questo TV LCD visualizza la risoluzione dell’immagine massima in modalità 1080i. Blocco Kensington - Il blocco Kensington (opzionale) è un dispositivo utilizzato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. - Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto. - La posizione del dispositivo di blocco ‘Kensington Lock’ può variare a seconda del modello. Italiano-5 BN68-01090G-00Ita.indd 5 2006-08-25 8:45:58 Illustrazione del telecomando Seleziona un dispositivo di destinazione da controllare con il telecomando Samsung (TV, DVD, STB, CABLE, VCR) (Vedere pagina 37~41) Pulsante di standby del televisore Tasti numerici per l’accesso diretto ai canale Selezione dei canali memorizzati con una/ due cifre Visualizza “Gestore Canale” sullo schermo Canale precedente Spegnimento automatico Questa funzione consente di caricare le foto (JPEG) e i file audio (MP3) salvati e di visualizzarli o riprodurli sul televisore.

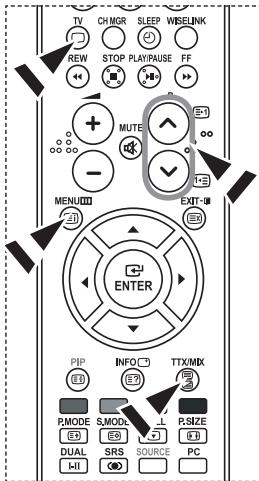

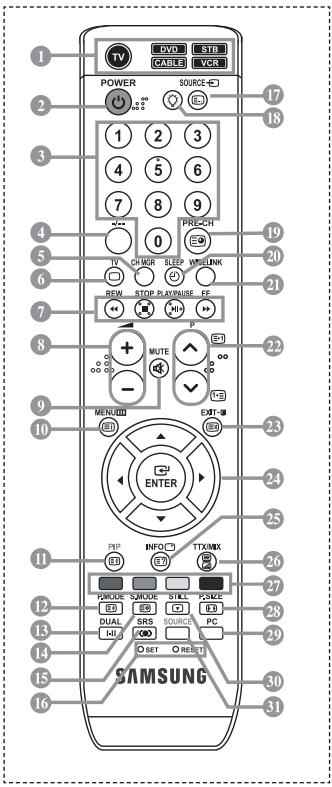

: Canale successivo : Canale precedente Esci dal menu a video Controllo del cursore nel menu Seleziona direttamente la modalità TV Informazioni sulla trasmissione corrente Funzioni videoregistratore/DVD: Rewind (Riavvolgimento), Stop (Arresto), Play/Pause (Riproduci/Pausa), Fast/Forward (Avanzamento rapido) Selezione della dimensione dell’immagine Aumento del volume Diminuzione del volume Seleziona direttamente la modalità PC Fermo immagine Selezione della sorgente di ingresso Funzioni del Televideo Disattivazione temporanea audio Chiusura della visualizzazione Teletext Visualizzazione menu e conferma modifica Indice Televideo PIP (Immagine nell’immagine) On/Off (attivato/disattivato) Blocco del Televideo Selezione dimensioni Televideo Selezione effetto immagine Memorizzazione Televideo Selezione degli effetti audio Selezione modalità Televideo (LIST/FLOF) Selezione della modalità audio Sottopagina Televideo Selezione SRS TSXT

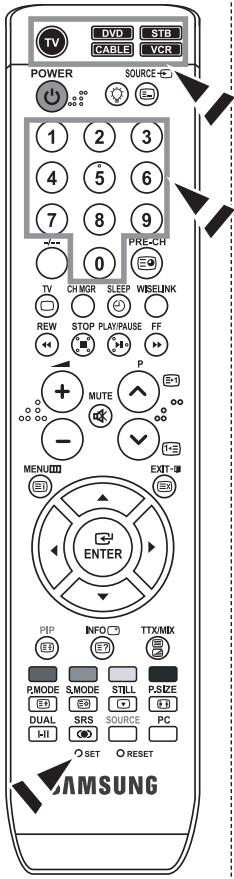

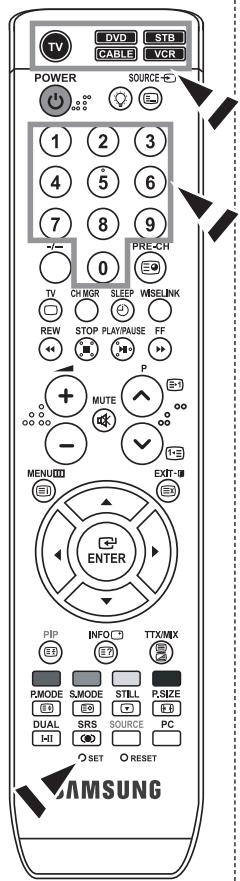

SET: Controlla 5 diversi dispositivi - TV, DVD, STB, VIA CAVO, o VIDEOREGISTRATORE. RESET : Se il telecomando non funziona, sostituire le batterie e premere il tasto “RESET” per 2-3 secondi prima dell’uso. Selezione delle fonti d’ingresso disponibili : Pagina successiva Televideo : Pagina precedente Televideo Annulla Televideo Mostra Televideo In alternativa, selezionare Teletext, Double o Mix. Selezione argomento Fastext Premendo questo tasto si illuminano numerosi tasti del telecomando (ad esempio la selezione dell’apparecchio di destinazione, il volume, i canali e MUTE), per spegnersi nuovamente dopo qualche secondo in modo da risparmiare energia. Questa funzione consente di utilizzare agevolmente il telecomando di notte o al buio. Le prestazioni del telecomando possono essere influenzate dalla presenza di un’eccessiva quantità di luce. Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti Power, Channel e Volume. Inserimento delle batterie nel telecomando

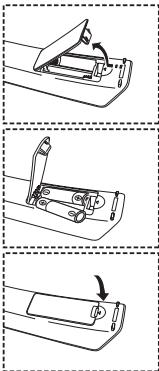

Sollevare il coperchio sul retro del telecomando come mostrato in figura.

Installare due batterie AAA.

Rimettere il coperchio. Controllare che le estremità “+” e “-” delle batterie corrispondano allo schema all’interno dello scomparto. Se si prevede di non usare il telecomando per un lungo periodo di tempo, togliere le batterie e conservarle in un luogo fresco e asciutto. Il telecomando può essere utilizzato a una distanza di circa 7 metri dal televisore. (Con un uso normale del televisore, le batterie durano circa un anno.) Se il telecomando non funziona, effettuare il seguente controllo:

2. I poli + e - delle batterie sono correttamente orientati?

3. Le batterie sono cariche?

4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?

5. Il cavo di alimentazione è scollegato?

Italiano-6 BN68-01090G-00Ita.indd 6 2006-08-25 8:45:59 Accensione e spegnimento Il conduttore isolato di corrente è collegato al retro del monitor.

1. Inserire il conduttore isolato di corrente nell’apposita presa.

L’indicatore di standby sul pannello anteriore del dispositivo si accende.

Premere il pulsante sul pannello anteriore del dispositivo. E’ possibile accendere il televisore anche premendo il tasto POWER o il tasto TV ( Viene selezionato automaticamente l’ultimo programma che si stava vedendo. ) sul telecomando.

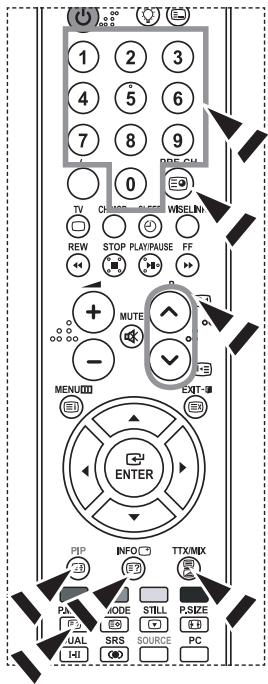

Premere i tasti numerici (0~9) o il tasto canale successivo/precedente ( / ) sul telecomando, oppure i tasti a destra del dispositivo.

Per spegnere il televisore, premere nuovamente POWER Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua in cui devono essere visualizzati menu.

Impostare il televisore in modalità standby Il monitor TV può essere posizionato in modalità standby per ridurre il consumo di energia. La modalità standby può essere utile quando si desidera interrompere temporaneamente la visualizzazione (ad esempio durante un pasto).

1. Premere il tasto POWER sul telecomando.

Lo schermo si spegne e si accende l’indicatore di standby blu davanti allo schermo.

Per riaccendere il televisore, è sufficiente premere nuovamente POWER dei canali ( / ). , i tasti numerici (0~9) o il tasto su/giù Non lasciare il monitor TV in modalità standby per lunghi periodi di tempo (ad esempio quando si è in vacanza). È opportuno scollegare il monitor dalla presa di corrente elettrica e dal cavo dell’antenna esterna. Plug & Play Quando si accende il televisore per la prima volta, diverse impostazioni di base vengono eseguite automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

1. Premere il tasto POWER sul telecomando.

Viene visualizzato il messaggio “Start Plug & Play” con “OK” selezionato.

2. Premere il tasto o per selezionare “Shop” (Negozio) o “Home” (Casa), quindi

premere il tasto ENTER. Si consiglia di impostare la modalità TV o Home (Casa) per ottenere la migliore qualità d’immagine in un ambiente domestico. La modalità Shop (Negozio) è da utilizzare solo in un ambiente pubblico come un punto vendita. Se l’unità è impostata in modalità Shop (Negozio), tenere premuto il tasto MENU sul pannello laterale del televisore per 5 secondi per tornare alla modalità Dynamic (Home) (Dinamica (Casa)).

Selezionare la lingua desiderata premendo il pulsante o . Premere il tasto ENTER per confermare la scelta. Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK” selezionato. Premere il tasto ENTER . Verificare che il cavo dell’antenna sia collegato correttamente. Selezionare la Nazione premendo il tasto o . Premere il tasto ENTER per confermare la scelta. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” selezionato. Premere il tasto ENTER . La ricerca dei canali inizia e termina in modo automatico. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta Ora”. Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

Premere il tasto ENTER . Selezionare “Ora” e “Minuti” premendo il pulsante o . Impostare “Ora” e “Minuti” premendo il pulsante o .

Premere il tasto ENTER per confermare la scelta. È possibile impostare l’ora e i minuti anche premendo i tasti numerici del telecomando. Œ Lingua: Selezionare la lingua. Œ Nazione: Selezionare la nazione. Œ Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente. Œ Imposta Ora: Imposta l’ora corrente dell’orologio del televisore. Italiano-7 BN68-01090G-00Ita.indd 7 2006-08-25 8:46:02 Per reimpostare questa funzione…

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER.

Premere nuovamente il tasto ENTER per selezionare la funzione “Plug & Play”.

Viene visualizzato il messaggio “Avvio Plug & Play” - Memorizzazione automatica dei canali - Memorizzazione manuale dei canali Memorizzazione automatica dei canali Si può effettuare una ricerca degli intervalli di frequenze disponibili (la disponibilità dipende dalla nazione). I numeri assegnati automaticamente ai programmi possono non corrispondere a quelli dei programmi reali o desiderati. È comunque possibile ordinare manualmente i numeri e cancellare i canali che non si desidera vedere.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER .

Premere il tasto ENTER per selezionare l’opzione “Nazione”.

Selezionare la Nazione premendo il tasto o . Premere il tasto ENTER per confermare la scelta.

Premere il tasto ENTER .

per selezionare “Memorizzazione automatica” e premere ENTER . Il televisore inizierà a memorizzare tutti i canali disponibili.

Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu “Canale”. Una volta memorizzati tutti i canali disponibili, verrà visualizzato il menu “Ordina”. Memorizzazione manuale dei canali E’ possibile memorizzare un massimo di 100 canali, compresi quelli ricevuti via cavo. Durante la memorizzazione manuale dei canali si può scegliere: Se memorizzare ogni canale trovato. Il numero di programma con il quale si intende identificare ogni canale memorizzato.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER .

Premere il tasto ENTER per selezionare l’opzione “Programma”.

per selezionare “Memorizzazione manuale” e premere ENTER .

Per assegnare il numero di programma a un canale, cercare il numero corretto premendo il tasto poi premere il tasto ENTER .

È anche possibile impostare il numero del programma premendo i pulsanti numerici del telecomando. Italiano-8 BN68-01090G-00Ita.indd 8 2006-08-25 8:46:04

Per selezionare i colori standard desiderati, premere il pulsante

Per selezionare lo standard audio desiderato, premere il pulsante

per selezionare “Sistema colore” e premere ENTER .

più volte, quindi premere ENTER . per selezionare “Sistema audio” e premere ENTER .

più volte, quindi premere ENTER . Se l’audio non c’è o è distorto, riselezionare la norma audio desiderata.

Se si conosce il numero del canale da memorizzare, premere il tasto o per selezionare “Canale”. Premere il tasto ENTER . Selezionare C (canale via antenna) o S (canale via cavo) premendo il tasto o . Premere il pulsante per selezionare il canale. Selezionare il numero richiesto premendo il tasto o . Premere il tasto ENTER . Modalità con canale: P (Modalità programma), C (Modalità via antenna), S (Modalità canale via cavo) È possibile impostare il canale anche premendo i tasti numerici sul telecomando.

10. Se non si conoscono i numeri dei canali, premere il tasto o per selezionare “Ricerca”. Premere il tasto ENTER .

Eseguire la ricerca premendo il tasto o , quindi premere il tasto ENTER .

11. Premere il tasto o per selezionare l’opzione “Memorizza”.

Premere il tasto ENTER per selezionare l’opzione “OK”.

12. Ripetere i passaggi da 3 a 11 per ogni canale da memorizzare.

Œ Canale: Seleziona un canale. Œ Ricerca: Ricerca la frequenza del canale. Œ Memorizza: Salva le impostazioni. Œ Programma: Seleziona un numero di programma per il canale. Œ Sistema colore: Imposta il sistema di supporto colore. Œ Sistema audio: Imposta il sistema di supporto audio. Impostazione del Gestore Canale Impostare i canali in base alle proprie preferenze. E’ possibile eliminare, aggiungere o bloccare facilmente il canale desiderato.

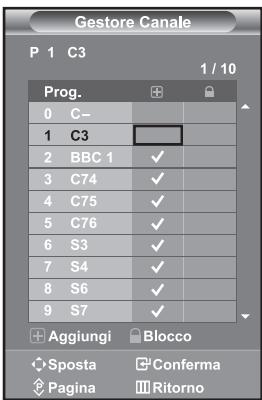

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER .

Premere nuovamente il tasto ENTER per selezionare “Gestore Canale” .

Premere il tasto o per selezionare il canale da eliminare, quindi premere il tasto ENTER per confermarne l’eliminazione.

Ripetere il passaggio 5 per ogni canale che si desidera selezionare o eliminare.

per selezionare “Gestore Canale” e premere ENTER . per selezionare la riga “

Premere il tasto EXIT per uscire.

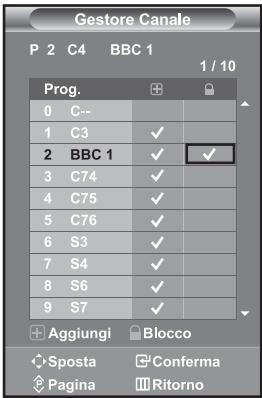

” è attivo quando la funzione “Blocco canali” è impostata su “On”. E’ possibile selezionare queste opzioni semplicemente premendo il tasto CH MGR sul telecomando. Italiano-9 BN68-01090G-00Ita.indd 9 2006-08-25 8:46:05 Attivazione di Blocco canali Tramite questa funzione è possibile impedire a utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti annullando il video e azzerando l’audio. La funzione Blocca canali non può essere disattivata utilizzando i tasti sul pannello laterale. La disattivazione della funzione Blocco canali può essere eseguita solo tramite telecomando, perciò si consiglia di tenerlo fuori dalla portata dei bambini.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER .

Premere il tasto o per selezionare “On” . Premere il tasto ENTER .

Premere il tasto o per selezionare i canali che si desidera bloccare, quindi premere il tasto ENTER .

Ripetere il passaggio 7 per ogni canale che si desidera bloccare o sbloccare.

per selezionare “Gestore Canale” e premere ENTER .

per selezionare “Blocco canali” e premere ENTER . per selezionare “Gestore Canale” e premere ENTER . per selezionare la riga “

Premere il tasto EXIT per uscire. Selezionare “On” o “Off” nel menu della funzione “Blocco canali” per attivare o disattivare i canali selezionati su “ ” . Ordinamento dei canali memorizzati È possibile scambiare i numeri appartenenti a due canali per le seguenti ragioni: Modificare l’ordine numerico in cui i canali sono stati memorizzati automaticamente. Assegnare numeri facili da ricordare ai canali che vengono guardati più spesso.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER .

Selezionare il numero del canale da modificare premendo più volte il pulsante o . Premere il tasto ENTER .

per selezionare “Ordina” e premere ENTER . Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

Premere il tasto il tasto ENTER .

per spostarsi sulla posizione da modificare, quindi premere Il canale selezionato viene sostituito con quello memorizzato in precedenza con il numero desiderato.

Ripetere i passi 3 e 4 per un altro canale da memorizzare.

Premere il tasto EXIT per uscire. Italiano-10 BN68-01090G-00Ita.indd 10 2006-08-25 8:46:06 Assegnazione dei nomi ai canali I nomi dei canali vengono attribuiti automaticamente al ricevimento del segnale di broadcasting del canale. Tali nomi possono essere modificati in seguito, consentendone una personalizzazione.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER .

Se necessario, selezionare il canale a cui assegnare un nuovo nome premendo il pulsante o . Premere il tasto ENTER .

per selezionare “Nome” e premere ENTER . Viene visualizzata la barra di selezione attorno alla casella del nome.

Per... Quindi... Selezionare una lettera, un numero o un simbolo Premere il tasto Spostarsi sulla lettera successiva Premere il tasto Ritornare sulla lettera precedente Premere il tasto Confermare il nome Premere il tasto ENTER

Ripetere i passaggi 3 e 4 per ordinare un altro canale.

Premere il tasto EXIT per uscire. Ottimizzazione della sintonia dei canali Utilizzare la sintonizzazione fine per regolare manualmente un canale la cui ricezione non è ottimale.

Utilizzare i tasti numerici per selezionare il canale che si desidera sintonizzare.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER .

Premere il pulsante e premere ENTER .

Premere il tasto o per regolare la sintonizzazione. Premere il tasto ENTER .

per selezionare “Sintonia fine” Premere il tasto EXIT per uscire. I canali sintonizzati e memorizzati hanno un asterisco “*” alla destra del numero di canale nel relativo riquadro. E il numero del canale diventa rosso. Per reimpostare la sintonizzazione, selezionare “Reset” premendo il pulsante o , quindi premere ENTER . Italiano-11 BN68-01090G-00Ita.indd 11 2006-08-25 8:46:07 Uso della funzione LNA (Low Noise Amplifier) Questa funzione è molto utile in caso di segnale TV debole. La funzione LNA amplifica il segnale TV in condizioni di segnale debole, attraverso un preamplificatore low-noise che potenzia il segnale in ingresso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il pulsante o per selezionare “Canale” e premere ENTER .

per selezionare “LNA” e premere ENTER .

Selezionare "Off" o "On" premendo il tasto Premere il tasto EXIT per uscire.

Premere il tasto ENTER. Se l’immagine è disturbata quando LNA è impostato su On, selezionare Off. L’impostazione LNA deve essere regolata per ogni canale. Modifica dello standard dell’immagine È possibile selezionare il tipo di ‘immagine che si adatta meglio alle proprie esigenze di visualizzazione.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere nuovamente il tasto ENTER per selezionare “Modalità”.

Premere nuovamente ENTER .

3. Premere il tasto o

per selezionare l’effetto immagine desiderato. Premere il tasto ENTER .

4. Premere il tasto EXIT per uscire.

E’ inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell’immagine. Œ Dinamica: Imposta l’immagine da visualizzare in alta definizione in un ambiente luminoso. Œ Standard: Imposta l’immagine per la visualizzazione ottimale in condizioni di luce normali. Œ Film: Imposta l’immagine per la visualizzazione confortevole in un ambiente buio. Œ Personalizzata: Selezionare per visualizzare le impostazioni video preferite. (Consultare “Regolazione dell’immagine personalizzata”) La modalità Immagine deve essere regolata separatamente per ogni sorgente d’ingresso. Premendo il tasto “Reset” è possibile ripristinare le impostazioni di fabbrica per visualizzare l’immagine. (Consultare “Azzeramento delle impostazioni di visualizzazione dell’immagine ai valori preimpostati in fabbrica” a pagina 14) Regolazione dell’immagine personalizzata Il monitor TV dispone di numerose impostazioni che consentono di controllare la qualità dell’immagine.

1. Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni “Modifica

dello standard dell’immagine” dal punto 1 al punto 3.

2. Premere il tasto o per selezionare la voce desiderata.

Premere il tasto ENTER .

3. Premere il tasto o per diminuire o aumentare il valore della voce

desiderata. Premere il tasto ENTER .

4. Premere il tasto EXIT per uscire.

Œ Contrasto: Regola l’effetto chiaro-scuro tra gli oggetti e lo sfondo. Œ Luminosità: Regola la luminosità dell’intero schermo. Œ Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri. Œ Colore: Regola i colori rendendoli più tenui o intensi. Œ Tinta (solo NTSC): Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali. Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. In modalità PC, solo regolabili solo le opzioni "Contrasto, "Luminosità" e “Colore" Italiano-12 BN68-01090G-00Ita.indd 12 2006-08-25 8:46:08 Modifica della tonalità di colore E’ possibile selezionare il tono colore ottimale per la propria vista.

1. Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni

“Modifica dello standard dell’immagine” dal punto 1 al punto 3 a pagina 12.

2. Premere il pulsante o per selezionare “Toni colore” e premere ENTER.

3. Premere il tasto o per selezionare il tono colore desiderato.

Premere il tasto ENTER .

4. Premere il tasto EXIT per uscire.

Œ Freddo2: Rende il colore più bluastro rispetto all’opzione di menu “Freddo1”. Œ Freddo1: Rende il bianco bluastro. Œ Normale: Mantiene intatto il colore bianco. Œ Caldo1: Rende il bianco rossastro. Œ Caldo2: Rende il colore più rossastro rispetto all’opzione di menu “Caldo1”. Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. Regolazione della tonalità del colore con i componenti del colore preferiti È possibile regolare la tonalità del colore di un’immagine utilizzando i componenti del colore preferiti.

Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni “Modifica dello standard dell’immagine” dal punto 1 al punto 3 a pagina 12.

Premere il pulsante ENTER.

Premere il tasto o per selezionare la voce desiderata. Premere il tasto ENTER .

Premere il tasto o per diminuire o aumentare il valore della voce desiderata. Premere il tasto ENTER .

Premere il tasto EXIT per uscire. Œ Contrasto Rosso: Œ Contrasto Verde: Œ Contrasto Blu: Œ Luminosità Rosso: Œ Luminosità Verde: Œ Luminosità Blu: Œ Reset:

per selezionare “Gestione colore” e premere Attenua o intensifica il componente rosso del bordo tra gli oggetti e lo sfondo. Attenua o intensifica il componente verde del bordo tra gli oggetti e lo sfondo. Attenua o intensifica il componente blu del bordo tra gli oggetti e lo sfondo. Regola la luminosità del componente rosso nell’intera schermata. Regola la luminosità del componente verde nell’intera schermata. Regola la luminosità del componente blu nell’intera schermata. Ripristina i valori predefiniti di tutte le impostazioni. Non è possibile selezionare una “Toni colore” nella “Gestione colore”. Italiano-13 BN68-01090G-00Ita.indd 13 2006-08-25 8:46:09 Azzeramento delle impostazioni di visualizzazione dell’immagine ai valori preimpostati in fabbrica E’ possibile ripristinare le impostazioni di visualizzazione dell’immagine preimpostate in fabbrica.

Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni “Modifica dello standard dell’immagine” dal punto 1 al punto 3 a pagina 12.

Premere il tasto EXIT per uscire.

per selezionare “Reset” e premere ENTER . La funzione “Reset” verrà impostata per ogni modalità immagine. Selezione delle dimensioni dell’immagine È possibile selezionare il formato dell’immagine che meglio si adatta ai propri desideri di visualizzazione. Per selezionare queste opzioni è sufficiente premere il tasto di dimensione delle immagini P.SIZE sul telecomando.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Immagine” e premere ENTER .

Selezionare l’opzione da regolare premendo il tasto Premere il tasto ENTER .

Premere il tasto EXIT per uscire.

per selezionare “Formato” e premere ENTER .

Œ Automatico: Regola automaticamente la dimensione dell’immagine su un rapporto larghezza/altezza “16:9”. Œ 16:9: Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. Œ WIDE 4:3: Aumenta le dimensioni dell’immagine a più di 4:3. Œ Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo. Œ 4:3: Questa è l’impostazione predefinita per un filmato video o una trasmissione normale. La funzione “Automatico” è disponibile solo in modalità “TV”, “Est.1”, “Est.2”, “AV” e “S-Video”. In modalità PC, è possibile regolare solo le modalità “16:9” e “4:3”. Zoom: Selezionare premendo il pulsante o . Premere il pulsante o per spostare l’immagine verso l’alto o il basso. Dopo aver selezionato , premere il pulsante o per ingrandire o ridurre l’immagine in senso verticale. WIDE 4:3: Spostare lo schermo verso l’alto/verso il basso utilizzando il tasto dopo avere selezionato tramite il tasto o ENTER . Cambiare il formato Automatico (4:3) Regola la dimensione dell’immagine al formato 4:3 adatto al segnale di ingresso

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Immagine” e premere ENTER .

Selezionare l’opzione da regolare premendo il tasto Premere il tasto ENTER .

per selezionare “Automatico (4:3)” e premere ENTER .

Premere il tasto EXIT per uscire. Queste funzioni non sono disponibili in "Comp.", "PC", "HDMI1", "HDMI2" modalità. Œ 16:9: Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. Œ WIDE 4:3: Aumenta le dimensioni dell’immagine a più di 4:3. Œ Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo. Œ 4:3: Questa è l’impostazione predefinita per un filmato video o una trasmissione normale. Italiano-14 BN68-01090G-00Ita.indd 14 2006-08-25 8:46:10 Fermo immagine corrente Premere il tasto STILL per fermare un’ immagine in movimento. Premere nuovamente il tasto per annullare la funzione. Uso della funzione Digital NR Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l’effetto ghosting sullo schermo.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere il pulsante o per selezionare “Digital NR”

3. Premere il pulsante o per selezionare “On” o “Off”.

Premere il tasto ENTER .

4. Premere il tasto EXIT per uscire.

DNIe Demo (Digital Natural Image engine) La nuova tecnologia Samsung offre immagini più dettagliate e un miglioramento del contrasto e del bianco. Un nuovo algoritmo di compensazione dell’immagine offre immagini più chiare e brillanti. La tecnologia DNIe adatta ogni segnale per offrire un’immagine perfetta. E’ possibile vedere come la funzione DNIe migliori la qualità dell’immagine impostando la modalità DNIe Demo (Demo DNIe) su On.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere il pulsante o per selezionare “DNIe Demo”

3. Premere il pulsante o per selezionare “On” o “Off”.

Premere il tasto ENTER .

4. Premere il tasto EXIT per uscire.

Queste funzioni non sono disponibili in modalità PC. La modalità DNIe Demo è progettata per mostrare la differenza di qualità delle immagini visualizzate attivando o meno l’opzione DNIe. Per impostazione predefinita, il prodotto visualizza l’immagine a cui è applicata la tecnologia DNle. Italiano-15 BN68-01090G-00Ita.indd 15 2006-08-25 8:46:12 Cambiare il Colour Space Lo spazio colore è la matrice di colori composta dai colori rosso, verde e blu. Selezionare la modalità di colore preferita e scoprite lo straordinario mondo dei colori naturali.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere il pulsante o per selezionare “Colour Space” e premere ENTER .

3. Premere il pulsante o per selezionare “Wide” o “Automatico”.

Premere il tasto ENTER .

4. Premere il tasto EXIT per uscire.

Œ Wide: Wide Colour Space offre tonalità di colore ricche e profonde. Œ Automatico: Auto Colour Space regola automaticamente la tonalità naturale dei colori basata sulle sorgenti del programma. LCD 100Hz Mediante questa funzione è possibile ottenere immagini più naturali e testi più chiari senza alcun effetto di distorsione anche durante scene contenenti movimenti rapidi.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere il pulsante o per selezionare “LCD 100Hz” e premere ENTER .

3. Premere il pulsante o per selezionare “On” o “Off”.

Premere il tasto ENTER .

4. Premere il tasto EXIT per uscire.

Italiano-16 BN68-01090G-00Ita.indd 16 2006-08-25 8:46:13 Visualizzazione dell’immagine nell’immagine (PIP) È anche possibile visualizzare un’immagine secondaria all’interno dell’immagine principale del programma impostato o dell’ingresso video. In questo modo, è possibile vedere l’immagine del programma impostato o l’ingresso video da un qualsiasi apparecchio collegato mentre si guarda l’immagine principale.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere il pulsante o per selezionare “PIP” e premere ENTER .

3. Premere nuovamente ENTER .

Premere il pulsante o per selezionare “On” e premere ENTER . Se la funzione PIP è attiva, l’immagine principale viene visualizzata nel formato “16:9”.

Premere ripetutamente il tasto PIP sul telecomando per attivare o disattivare la funzione “PIP” Premere il pulsante o per selezionare “Sorgente” e premere ENTER . Selezionare una sorgente dell’immagine secondaria premendo il pulsante o , quindi premere ENTER . L’immagine secondaria può provenire da diverse sorgenti ed essere scelta in base a ciò per cui è impostata l’immagine principale.

Premere il tasto o per selezionare “Scambia”. Per scambiare l’immagine principale e l’immagine secondaria, selezionare l’opzione Scambia e premere ENTER . L’immagine principale e l’immagine secondaria vengono scambiate. Se l’immagine principale è in modalità “PC”, l’opzione “Scambia” non è disponibile.

Premere il tasto o per selezionare “Formato” dell’immagine secondaria, quindi premere il tasto ENTER. Selezionare il formato dell’immagine secondaria premendo il tasto o , quindi premere il tasto ENTER .

Premere il pulsante o per selezionare “Posizione” e premere ENTER. Selezionare una Posizione dell’immagine secondaria premendo il pulsante o , quindi premere ENTER.

Premere il tasto o per selezionare “Programma” e poi ENTER . E’ possibile selezionare il canale da vedere nell’immagine secondaria premendo il tasto or . Premere il tasto ENTER .

Premere il tasto EXIT per uscire. Se l’immagine principale è in modalità “PC”, l’opzione “Formato” non è disponibile. La funzione “Programma” può essere attivata quando l’immagine secondaria è impostata su TV. L’immagine nella finestra PIP può diventare lievemente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke. Œ Sorgente: Utilizzata per selezionare un’origine dell’immagine secondaria. Œ Scambia: Utilizzato per invertire l’immagine principale con quella secondaria. Œ Formato: Consente di selezionare la dimensione dell’immagine secondaria. Œ Posizione: Consente di spostare l’immagine secondaria. Œ Programma: È possibile spostare l’immagine secondaria. Impostazioni PIP (O: PIP attivata, X: PIP disattivata) Sub

Main Italiano-17 BN68-01090G-00Ita.indd 17 2006-08-25 8:46:13 Modifica dello standard audio È possibile selezionare il tipo di effetto audio speciale da utilizzare durante la visione di una determinata trasmissione.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Suono” e premere ENTER .

2. Premere nuovamente il tasto ENTER per selezionare “Modalità”.

3. Per selezionare l’effetto audio desiderato, premere più volte il pulsante

o , quindi il premere ENTER .

4. Premere il tasto EXIT per uscire.

È possibile selezionare queste opzioni anche premendo semplicemente il tasto S.MODE sul telecomando. Œ Standard: Seleziona la modalità audio normale. Œ Musica: Enfatizza la musica rispetto alla voce. Œ Film: Offre un’esperienza audio completa e intensa adatta alla visualizzazione di film. Œ Dialoghi: Enfatizza la voce rispetto ad altri suoni. Œ Personalizzata: Seleziona le impostazioni audio preferite. (Consultare “Regolazione delle impostazioni dell’audio”) Regolazione delle impostazioni dell’audio È possibile regolare le impostazioni dell’audio per adattarle alle proprie preferenze.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Suono” e premere ENTER .

2. Premere il pulsante o per selezionare “Equalizzatore”

3. Premere il tasto o per selezionare la voce desiderata.

Premere il tasto ENTER .

4. Premere il tasto o

per raggiungere l’impostazione desiderata. Premere il tasto ENTER .

5. Premere il tasto EXIT per uscire.

Se si modificano queste impostazioni, la modalità audio passa automaticamente a “Personalizzata”. Impostazione di TruSurround XT (SRS TSXT) TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5.1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale. Inoltre, è possibile impostare queste opzioni semplicemente premendo il tasto SRS sul telecomando.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER .

Premere il pulsante e premere ENTER .

Premere il pulsante o per selezionare “On” o “Off”. Premere il tasto ENTER .

Premere il tasto EXIT per uscire.

per selezionare “TSXT SRS” TruSurround XT, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc. Italiano-18 BN68-01090G-00Ita.indd 18 2006-08-25 8:46:15 Regolazione automatica del volume Ogni stazione delle emittenti ha le proprie condizioni del segnale e non è semplice per l’utente regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER .

Premere il pulsante e premere ENTER .

Premere il pulsante o per selezionare “On” o “Off”. Premere il tasto ENTER .

Premere il tasto EXIT per uscire.

per selezionare “Volume auto” Selezione di Internal Mute (Mute interno) Se si desidera ascoltare l’audio da altoparlanti separati annullando l’amplificatore interno.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER .

Premere il pulsante e premere ENTER .

Premere il pulsante o per selezionare “On” o “Off”. Premere il tasto ENTER .

per selezionare “Mute interno” Premere il tasto EXIT per uscire. Se “Mute interno” è impostato su “On”, non è possibile regolare i comandi del menu Sound (Audio), all’infuori di “Selezione audio” (in modalità PIP). Ascolto dell’audio dell’immagine secondaria Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER.

Premere il pulsante e premere ENTER.

Premere il tasto o per selezionare “Secondario”. Premere il tasto ENTER.

Premere il tasto EXIT per uscire.

per selezionare “Selezione audio” Œ Principale: Consente di ascoltare l’audio dell’immagine principale. Œ Secondario: Consente di ascoltare l’audio dell’immagine secondaria. E’ possibile selezionare questa opzione quando la modalità “PIP” è “On”. Italiano-19 BN68-01090G-00Ita.indd 19 2006-08-25 8:46:16 Azzeramento delle impostazioni audio ai valori preimpostati in fabbrica Se la Modalità gioco è On, la funzione Reimposta audio è attiva. Selezionando la funzione Reset dopo aver effettuato l’impostazione, l’equalizzatore viene reimpostato ai valori di fabbrica.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER.

Premere il tasto EXIT per uscire.

per selezionare “Reset” e premere ENTER . E’ possibile selezionare questa opzione quando la “Modalità gioco” è “On”. Collegamento delle cuffie di ascolto E’ possibile collegare al televisore una coppia di cuffie di ascolto per vedere un programma televisivo senza disturbare le altre persone eventualmente presenti nella stanza. Quando si inserisce il jack della cuffia nella porta corrispondente, è possibile utilizzare solo le funzioni, "Mute interno" e "Selezione audio" (in modalità PIP) nel menu Audio. (Per informazioni, consultare “Selezione di Internal Mute (Mute interno)” a pagina 19) L’uso prolungato delle cuffie ad alto volume può danneggiare l’udito. Quando si collegano le cuffie al sistema non si riceve l’audio dagli altoparlanti. Selezione della modalità audio È possibile selezionare le modalità audio semplicemente premendo il tasto “DUAL”. Quando si preme il tasto, la modalità audio corrente appare sullo schermo. Inoltre, è possibile impostare queste opzioni semplicemente premendo il tasto DUAL sul telecomando. Tipo di audio DUAL1 /2 Mono MONO Predefinito Stereo STEREO ↔ MONO Cambio automatico FM Stereo Dual DUAL1 ↔ DUAL 2 Mono MONO Stereo MONO ↔ STEREO Dual MONO ↔ DUAL1 DUAL 2 DUAL 1 Cambio automatico Stereo NICAM DUAL 1 Configurazione e visualizzazione dell’ora attuale È possibile impostare l’orologio del televisore in modo da visualizzare l’ora corrente quando si preme il tasto INFO. Per utilizzare i timer di accensione/ spegnimento automatico è necessario impostare anche l’ora.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

Premere il tasto ENTER per selezionare “Imposta Ora”.

per selezionare “Ora” e premere ENTER . Per... Premere il... Andare su “Ora” o “Minuto” tasto Impostare “Ora” o “Minuto” tasto

Premere il tasto ENTER.

Premere il tasto EXIT per uscire. Se si scollega il cavo di alimentazione è necessario impostare nuovamente l’orologio. È possibile impostare l’ora e i minuti anche premendo i tasti numerici del telecomando. Italiano-20 BN68-01090G-00Ita.indd 20 2006-08-25 8:46:17 Impostazione del timer È possibile impostare un periodo di tempo compreso tra 30 e 180 minuti, scaduto il quale il monitor TV si spegne automaticamente.

Premere ripetutamente il tasto SLEEP sul telecomando finché appare l’intervallo di tempo appropriato. Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

per selezionare “Ora” e premere ENTER .

Premere il pulsante e premere ENTER .

per selezionare “Timer stand-by”

Premere il tasto EXIT per uscire. Il televisore passa automaticamente in modalità standby non appena il timer raggiunge lo 0. Spegnimento e accensione automatica della televisione È possibile impostare i timer di accensione/spegnimento automatico in modo che il monitor TV: Si accenda automaticamente e si sintonizzi sul canale desiderato all’ora selezionata. Si spenga automaticamente all’ora selezionata. Per prima cosa, impostare l’orologio del televisore.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

per selezionare “Ora” e premere ENTER .

Premere il pulsante e premere ENTER .

per selezionare “Timer accensione”

Premere il tasto o per regolare l’opzione “Ora”, quindi premere il tasto per passare alla fase successiva. Impostare altre voci utilizzando la stessa procedura sopra riportata. Al termine, premere il tasto ENTER per ritornare.

Premere il pulsante e premere ENTER .

Premere il tasto o per regolare l’opzione “Ora”, quindi premere il tasto per passare alla fase successiva. Impostare altre voci utilizzando la stessa procedura sopra riportata. Al termine, premere il tasto ENTER per ritornare.

Premere il tasto EXIT per uscire.

per selezionare “Timer spegnimento” È possibile impostare l’ora e i minuti anche premendo i tasti numerici del telecomando. La configurazione dell’opzione “Attivazione” deve essere impostata su “On” in modo che funzionino i timer. Italiano-21 BN68-01090G-00Ita.indd 21 2006-08-25 8:46:19 Scelta della lingua Quando si utilizza il monitor TV per la prima volta, è necessario selezionare la lingua di visualizzazione dei menu e delle indicazioni.

Premere il tasto MENU per visualizzare il menu a video. Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

Premere il pulsante e premere ENTER .

Selezionare la lingua desiderata premendo il pulsante Premere il tasto ENTER .

Premere il tasto EXIT per uscire.

per selezionare “Lingua”

più volte. È possibile effettuare la scelta tra 21 lingue. Uso di Modalità gioco Quando ci si collega a una console di gioco come PlayStationTM o XboxTM, è possibile divertirsi con giochi ancora più realistici utilizzando il menu Giochi.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

Premere il pulsante e premere ENTER .

Premere il pulsante o Premere il tasto ENTER .

per selezionare “Modalità gioco” per selezionare “On” o “Off”. Premere il tasto EXIT per uscire. Per scollegare la console di gioco e collegare un altro dispositivo esterno, annullare la modalità Gioco su Off nel menu di impostazione. Se si visualizza il menu TV in Modalità gioco, lo schermo sfarfalla leggermente. Modalità gioco non è disponibile in modalità TV. Se la modalità Gioco è On:

• Le modalità Picture (Immagine) e Sound (Audio) cambiano automaticamente in Custom (Personalizzata) e l’utente non può modificare la modalità.
• Regolare l’audio mediante l’equalizzatore.
• La funzione Reset Sound (Reimposta audio) è attiva. Selezionando la funzione Reset (Reimposta) dopo aver effettuato l’impostazione, l’equalizzatore viene reimpostato ai valori di fabbrica. Italiano-22 BN68-01090G-00Ita.indd 22 2006-08-25 8:46:20 Impostazione della modalità Pagina blu / Selezione della Melodia Pagina blu: Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell’immagine disturbata. Se si desidera continuare a visualizzare l’immagine di qualità scadente, è necessario impostare la modalità “Pagina blu” su “Off”. Melodia: L’apparecchiatura consente di scegliere quali segnali audio/video vengono inviati al connettore esterno.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare “Pagina blu” o “Melodia”.

Premere il tasto ENTER .

3. Premere il pulsante o per selezionare “On” o “Off”.

Premere il tasto ENTER .

4. Premere il tasto EXIT per uscire.

Utilizzo della funzione Risparmio energia Questa funzione regola la luminosità del televisore oltre a ridurre il consumo di energia. Quando si guarda il televisore di notte, impostare la modalità “Risp. energia” su “Alto” in modo da ridurre l’affaticamento della vista e il consumo di corrente.

Premere il tasto MENU per visualizzare il menu a video. Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

Premere il pulsante e premere ENTER .

Selezionare l’opzione richiesta (Off, Bassa, Medio, Alto) premendo il tasto o . Premere il tasto ENTER .

Premere il tasto EXIT per uscire.

per selezionare “Risp. energia” Impostazione di Blue Eye È possibile impostare il LED blu in modo che rimanga acceso. Se l’alimentazione è disattivata e il televisore Blue Eye è spento, il LED blu si spegne. Ciò consente di risparmiare energia e ridurre l’affaticamento degli occhi.

Premere il tasto MENU per visualizzare il menu a video. Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

Premere il pulsante e premere ENTER .

Premere il pulsante o Premere il tasto ENTER .

per selezionare “Blue Eye” per selezionare “On” o “Off”. Off: Il LED (Blu) non si accende. On: Il LED (Blu) si accende quando si spegne il televisore.

Premere il tasto EXIT per uscire. Italiano-23 BN68-01090G-00Ita.indd 23 2006-08-25 8:46:21 Selezione della sorgente E’ possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Inserisci”.

Premere nuovamente il tasto ENTER per selezionare la funzione “Elenco sorgenti”. Se all’apparecchiatura non sono collegate periferiche esterne, nel “Elenco sorgenti” sono attivate solo “TV”, “Est.1”, “Est.2”. “AV”, “S-Video”, “Comp.”, “PC”, “HDMI1”, “HDMI2” sono attivate solo se collegate all’apparecchiatura.

Selezionare il dispositivo desiderato premendo ripetutamente il tasto Premere il tasto ENTER .

Premere il tasto SOURCE finché viene selezionata la fonte d’ingresso desiderata. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0~9), e il tasto P / sul telecomando. Tuttavia non può essere selezionata usando il tasto SOURCE. E’ possibile selezionare la modalità PC semplicemente premendo il tasto PC sul telecomando. Modifica dei nomi delle sorgenti di ingresso Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Inserisci”.

Premere il tasto o per selezionare il dispositivo che si desidera richiamare. Premere il tasto ENTER .

Premere il tasto o per selezionare il dispositivo richiesto. Premere il tasto ENTER .

Premere il tasto EXIT per uscire.

per selezionare “Modifica Nome” e premere ENTER . Italiano-24 BN68-01090G-00Ita.indd 24 2006-08-25 8:46:23 Uso della funzione WISELINK È possibile visualizzare le foto (file JPEG) o i file musicali (MP3) memorizzati utilizzando una scheda di memoria oppure un dispositivo di archiviazione USB. Il menu “Photo” (Foto) supporta solo i file di immagine in formato JPEG. Il menu “Music” (Musica) supporta solo i file audio in formato MP3 Compact Flash (CF) / Micro Driver (MD) / MAGICSTOR Scheda Secure Digital (SD) / Scheda Smart Media (SM) / Scheda Multimedia (MMC) / Memory Stick / MSPRO / XD Classe di archiviazione di massa USB Il tipo di hub USB non è disponibile in quanto l’uso di un dispositivo USB Half-Speed può causare problemi hardware. (È possibile utilizzare solo dispositivi USB Full-Speed) Stampante fotografica

1. Collegare innanzitutto la scheda di memoria o il dispositivo di archiviazione USB contenente i file al terminale

WISELINK sul lato del televisore.

Schede di memoria supportate

A seconda del produttore, certi tipi di schede di memoria e di host USB possono non essere supportati.

2. Uso dei tasti del telecomando nel menu WISELINK

Sposta il cursore e seleziona una voce.

Attiva la voce attualmente selezionata. Riproduce o interrompe la proiezione di diapositive o la riproduzione di un file MP3. Arresta la funzione corrente e ritorna al livello di menu precedente. Esegue varie funzioni nei menu Photo (Foto) e Music (Musica). Arresta la proiezione di diapositive o la riproduzione di un file MP3. Fa scorrere in alto o in basso la pagina (elenco dei file) Ritorna al menu precedente. Italiano-25 BN68-01090G-00Ita.indd 25 2006-08-25 8:46:24 Uso del menu WISELINK Questo menu mostra le cartelle e i file JPEG e MP3 salvati su una scheda di memoria.

Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Inserisci”.

Premere il tasto o per selezionare “WISELINK”, quindi premere il tasto ENTER . Se appare il messaggio “Insert memory cards.” (Inserire le schede di memoria), verificare che la scheda di memoria sia inserita correttamente nel terminale WISELINK sul lato del televisore.

Premere il tasto o per selezionare la scheda di memoria corrispondente, quindi premere il tasto ENTER. Verrà visualizzato un menu per selezionare il formato dei file salvati sulla scheda di memoria.

Premere il tasto o per passare alla voce desiderata, quindi premere il tasto ENTER.

Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. È possibile selezionare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando Uso dell’elenco delle foto (JPEG) Questo menu mostra le cartelle e i file JPEG salvati su una scheda di memoria.

Completare i passaggi da 1 a 4 della procedura “Uso del menu WISELINK”.

Premere il tasto o per selezionare “Photo” (Foto), quindi premere il tasto ENTER .

Premere i tasti ENTER. Le informazioni sul file salvato verranno visualizzate come cartella o file.

per selezionare un file, quindi premere il tasto Premendo il tasto sull’icona di una foto, la foto attualmente selezionata viene visualizzata a schermo intero. Premendo il tasto sull’icona di una cartella, appaiono i file JPEG presenti nella cartella. Viene visualizzato il Menu. Selezionare l’opzione View (Visualizzazione) per visualizzare una foto in base al rapporto larghezza/altezza.

icona della cartella Quando appare la schermata con l’elenco delle foto: “Visualizza", “Proiezione diapositive", “Copia", “Copia tutti i file", “Cancella” , “Elimina tutti i file", “Stampa" Quando appare una schermata intera: “Slide show”, “Ruota", “Zoom”, “Copia", “Cancella”, “Stampa", “Elenco" icona della foto

Icona di spostamento alla cartella precedente È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando. BN68-01090G-00Ita.indd 26 Premere il tasto INFO per configurare le opzioni. Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando.

• Il passaggio a un’altra foto può richiedere alcuni secondi, necessari per caricare il file. A questo punto, l’icona appare nella parte superiore sinistra dello schermo.
• Questo menu mostra solo i file con estensione JPEG. I file con altri formati, come ad esempio bmp o tiff , non vengono invece visualizzati.
• I file sono visualizzati in un’unica pagina. Ogni pagina contiene 15 foto miniaturizzate.
• Le foto miniaturizzate sono numerate da 1 a 15 a partire da sinistra verso destra e dall’alto verso il basso.
• Le cartelle vengono visualizzate per prime, seguite da tutti i file JPEG presenti nella cartella corrente. Le cartelle e i file JPEG sono ordinati alfabeticamente. Italiano-26 2006-08-25 8:46:26 Uso del menu Options (Opzioni) “Slideshow” : Avvia una proiezione di diapositive. (Per maggiori informazioni, consultare “Selezione di una foto e di una proiezione di diapositive” a pagina 28. ) “Ruota": È possibile ruotare le immagini in modalità a schermo intero. Le immagini possono essere ruotate di 90°, 180°, 270° e 360° (stato originale). (Per informazioni, consultare “Rotazione” a pagina 29.) Non è possibile salvare un’immagine ruotata. “Zoom”: È possibile utilizzare lo zoom sulle immagini in modalità a schermo intero. Le immagini vengono ingrandite nell’ordine X2, X3, X4 e X1 (dimensioni originali). (Per informazioni, consultare “Ingrandimento” a pagina 30) Non è possibile salvare un’immagine ingrandita. “Copia", “Copia tutti i file": È possibile copiare i file di immagine su una scheda di memoria differente. (Per informazioni, consultare “Copia di file di immagine” a pagina 31.) “Cancella", “Elimina tutti i file": È possibile eliminare i file di immagine selezionati. (Per informazioni, consultare “Eliminazione di file di immagine” a pagina 31.) “Stampa": È possibile stampare i file di immagine direttamente con la stampante. (Per informazioni, consultare “Stampa di una foto” a pagina 32.) “Elenco": Visualizza i file memorizzati, le cartelle e le informazioni sui file. Il messaggio “File Error” (Errore file) appare a schermo nelle seguenti situazioni:
• Quando il file rileva effettivamente un errore
• Se la memoria di destinazione non può essere scritta durante la copia di file
• Se nella memoria di destinazione non è disponibile spazio sufficiente durante la copia di file Italiano-27 BN68-01090G-00Ita.indd 27 2006-08-25 8:46:31 Visualizzazione delle informazioni relative a un file di fotografie Quando si seleziona un file di fotografie, sulla sinistra dello schermo del televisore appaiono le relative informazioni, come ad esempio la risoluzione, la data di modifica e l’ordine del file nella directory corrente. Risoluzione Dimensioni del file Data di modifica Ordine del file nella directory corrente Selezione di una foto e di una proiezione di diapositive Questo menu mostra le cartelle e i file JPEG salvati su una scheda di memoria.

1. Completare i passaggi da 1 a 4 della procedura “Uso del menu

WISELINK”. (Vedere pagina 26)

2. Premere il tasto o per selezionare “Photo” (Foto), quindi

premere il tasto ENTER . Le informazioni sul file salvato verranno visualizzate come cartella o file.

Premere il tasto INFO. Premere il tasto o per selezionare “Slideshow”, quindi premere il tasto ENTER .

• Viene visualizzato il Menu. Selezionare l’opzione View (Visualizzazione) per visualizzare una foto in base al rapporto larghezza/altezza.
• Tutti i file presenti nella cartella selezionata vengono visualizzati uno dopo l’altro, con un intervallo di tempo predeterminato.
• Durante la proiezione di diapositive, i file appaiono in sequenza a partire dal file attualmente visualizzato.

È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando.

Premere il tasto INFO durante la proiezione di diapositive per impostare le seguenti opzioni: “Velocità", “Musica sfondo", “Imp. musica sfondo", “Elenco". Premere il tasto o per selezionare l’opzione desiderata, quindi premere il tasto ENTER . Per modificare l’opzione secondaria, premere nuovamente il tasto INFO per aprire la finestra della opzioni, quindi selezionare l’opzione da modificare e premere il tasto ENTER . Ogni volta che si esegue questa operazione, l’opzione secondaria sullo schermo viene modificata. Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. Se la funzione Proiezione diapositive è selezionata quando una foto viene visualizzata a pieno schermo, anche le altre foto verranno riprodotte a pieno schermo durante la proiezione. Uso del menu durante una proiezione di diapositive Normale “Velocità”: Selezionare questa opzione per determinare la velocità della proiezione di diapositive. Premere il tasto ENTER per selezionare l’opzione desiderata “Normale”, “Lento” o “Veloce”. Se la funzione Velocità è impostata su Rapida, generalmente l’intervallo di tempo che intercorre tra la proiezione di una diapositiva e quella successiva è di 7 secondi. Il tempo di caricamento può essere più lungo a seconda della dimensione del file.

“Musica sottofondo”: Selezionare questa opzione per riprodurre un file MP3 durante la proiezione di diapositive. Premere il tasto ENTER per selezionare l’opzione desiderata “On” o “Off”. Impostare per prima cosa la funzione Musica sottofondo per utilizzare le opzioni “On” o “Off” di questo menu. Italiano-28 BN68-01090G-00Ita.indd 28 2006-08-25 8:46:36 “Imp. musica sfondo”: Le informazioni sul file salvato vengono visualizzate come cartella o file MP3.

1. "Scegli file per musica sfondo", quindi premere il tasto ENTER.

Passare alla cartella che contiene i file MP3 da utilizzare come musica di sottofondo. Selezionare un file MP3 file e premere il tasto ENTER. Il file selezionato verrà visualizzato in giallo.

Premere nuovamente il tasto MENU per ritornare alla schermata della proiezione di dispositive. Verrà riprodotta la musica di sottofondo selezionata.

• Se si disattiva la musica di sottofondo, il file audio non viene riprodotto neanche se è stato selezionato tramite l’opzione Impostazione musica sottofondo.
• Se l’opzione Default Musica sottofondo predefinita è impostata su On, durante la proiezione di diapositive i file MP3 vengono riprodotti automaticamente. Per attivare questa funzione, i file MP3 e gli altri file di fotografie devono essere archiviati nella stessa cartella. “Elenco”: Visualizza i file memorizzati, le cartelle e le informazioni sui file. Rotazione È possibile ruotare un’immagine di 90°, 180° o 270° in modalità a schermo intero.

Completare i passaggi da 1 a 4 della procedura “Uso del menu WISELINK”. (Vedere pagina 26)

per selezionare “Photo”, quindi premere il tasto ENTER . Le informazioni sul file salvato verranno visualizzate come cartella o file.

Premere i tasti tasto ENTER.

per selezionare un file, quindi premere il Premendo il tasto sulla versione miniaturizzata di una foto, la foto viene visualizzata a schermo intero. Viene visualizzato il Menu. Selezionare l’opzione View (Visualizzazione) per visualizzare una foto in base al rapporto larghezza/altezza.

È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando.

Premere il tasto INFO per visualizzare le seguenti opzioni: “Slideshow”, “Ruota”, “Zoom”, “Copia”, “Cancella”, “Stampa”, “Elenco” Premere il tasto o per selezionare “Ruota”, quindi premere il tasto ENTER. Premere il tasto ENTER per selezionare l’opzione desiderata (90°, 180°, 270°, 0°, (Originale)) Per ruotare la fotografia, premere il tasto INFO per visualizzare la finestra delle opzioni, quindi selezionare l’opzione “Rotate” (Ruota) e premere il tasto ENTER. Ogni volta che si esegue questa operazione, la fotografia sullo schermo viene gradualmente ruotata. Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. Non è possibile salvare i file ruotati. Questa funzione è inoltre disponibile per le foto in base al rapporto larghezza/altezza. Informazioni sulla funzione di rotazione OSD corrente Funzione Per ruotare una foto di 90 gradi Per ruotare una foto di 80 gradi Per ruotare una foto di 270 gradi Per ritornare allo stato originale Italiano-29 BN68-01090G-00Ita.indd 29 2006-08-25 8:46:40 Ingrandimento È possibile visualizzare un’immagine con ingrandimento 2x, 3x o 4x a schermo intero.

Completare i passaggi da 1 a 4 della procedura “Uso del menu WISELINK”. (Vedere pagina 26)

per selezionare “Photo”, quindi premere il tasto ENTER. Le informazioni sul file salvato verranno visualizzate come cartella o file.

per selezionare un file, quindi premere il tasto Premendo il tasto sulla versione miniaturizzata di una foto, la foto viene visualizzata a schermo intero. Viene visualizzato il Menu. Selezionare l’opzione View (Visualizzazione) per visualizzare una foto in base al rapporto larghezza/altezza.

È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando. Premere il tasto INFO per visualizzare le seguenti opzioni: “Slideshow”, “Ruota”, “Zoom”, “Copia”, “Cancella”, “Stampa”, “Elenco” Premere il tasto o per selezionare “Zoom”, quindi premere il tasto ENTER. Premere il tasto ENTER per selezionare l’opzione Zooming(X2), Zooming(X3), Zooming(X4), Zooming. Per ingrandire la fotografia, premere il tasto INFO per visualizzare la finestra delle opzioni, quindi selezionare l’opzione “Zoom” e premere il tasto ENTER. Quando si esegue questa operazione, vengono applicate in sequenza le seguenti opzioni.

• X3: Applica un ingrandimento X3.
• X1: Ripristina le dimensioni originali della fotografia. Per spostare la sezione ingrandita in alto, in basso, a sinistra o a destra, premere i tasti , , e .

Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. Informazioni sulla funzione Zoom OSD corrente Funzione Applica un ingrandimento X2. Applica un ingrandimento X3. Applica un ingrandimento X4. Ripristina le dimensioni originali della fotografia. Tasto Funzione Giù Visualizza la parte inferiore di un’immagine ingrandita.

Visualizza la parte superiore di un’immagine ingrandita. Destra Visualizza la parte destra di un’immagine ingrandita. Sinistra Visualizza la parte sinistra di un’immagine ingrandita. Questa funzione è inoltre disponibile per le foto in base al rapporto larghezza/altezza. Italiano-30 BN68-01090G-00Ita.indd 30 2006-08-25 8:46:42 Copia di file di immagine È possibile copiare i file di immagine su una scheda di memoria differente.

Completare i passaggi da 1 a 4 della procedura “Uso del menu WISELINK”. (Vedere pagina 26)

Premere il tasto tasto ENTER.

Premere i tasti tasto ENTER.

per selezionare “Photo” (Foto), quindi premere il Le informazioni sul file salvato verranno visualizzate come cartella o file.

per selezionare un file, quindi premere il Premendo il tasto sulla versione miniaturizzata di una foto, la foto viene visualizzata a schermo intero. Viene visualizzato il Menu. Selezionare l’opzione View (Visualizzazione) per visualizzare una foto in base al rapporto larghezza/altezza.

Premere il tasto INFO per visualizzare le seguenti opzioni (“Slideshow”, “Ruota”, “Z oom”, “Copia”, “Cancella” “Stampa”, “Elenco” ). Premere il tasto o per selezionare “Copia”, quindi premere il tasto ENTER. Per copiare tutte le fotografie, selezionare il tasto INFO nella schermata Photo List (Elenco foto), quindi selezionare il menu “Copy All Files” (Copia tutti i file). È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando. Se non è inserita una scheda di memoria, verrà visualizzato il messaggio “There is no device connected.” (Nessun dispositivo collegato) e non verranno eseguite ulteriori operazioni.

Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. Eliminazione di file di immagine È possibile eliminare i file di immagine selezionati.

Completare i passaggi da 1 a 4 della procedura “Uso del menu WISELINK”. (Vedere pagina 26)

per selezionare “Photo”, quindi premere il tasto ENTER. Le informazioni sul file salvato verranno visualizzate come cartella o file.

Premere i tasti tasto ENTER.

per selezionare un file, quindi premere il Premendo il tasto sulla versione miniaturizzata di una foto, la foto viene visual izzata a schermo intero. Viene visualizzato il Menu. Selezionare l’opzione View (Visualizzazione) per visualizzare una foto in base al rapporto larghezza/altezza.

Premere il tasto INFO per visualizzare le seguenti opzioni (“Slideshow”, “Ruota” , “Zoom”, “Copia”, “Cancella”, “Stampat”, “Elenco”). Premere il tasto o per selezionare “Cancella”, quindi premere il tasto ENTER. Per eliminare tutte le fotografie, selezionare il tasto INFO nella schermata Elenco foto, quindi selezionare il menu “Elimina tutti i file”. È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando. Quando si seleziona il menu “Cancella” o “Elimina tutti i file”, viene visualizzata una finestra nella quale si chiede di confermare l’operazione. Per annullare l’operazione, selezionare “No”.

Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. Italiano-31 BN68-01090G-00Ita.indd 31 2006-08-25 8:46:45 Stampa di una fotografia È possibile stampare i file di immagine direttamente con la stampante.

Completare i passaggi da 1 a 4 della procedura “Uso del menu WISELINK”. (Vedere pagina 26)

Premere il tasto ENTER.

per selezionare “Photo”, quindi premere il tasto Le informazioni sul file salvato verranno visualizzate come cartella o file. È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando.

per selezionare un file, quindi premere il tasto Premendo il tasto sulla versione miniaturizzata di una foto, la foto viene visualizzata a schermo intero. Viene visualizzato il Menu. Selezionare l’opzione View (Visualizzazione) per visualizzare una foto in base al rapporto larghezza/altezza.

Premere il tasto INFO per visualizzare le seguenti opzioni (“Slideshow”, “Ruota”, “Zoom”, “Copia”, “Cancella”, “Stampa”, “Elenco”). Premere il tasto ENTER.

per selezionare “Stampa”, quindi premere il tasto Se la stampante non è collegata, verrà visualizzato il messaggio “Verif la stampante” e non verranno eseguite ulteriori operazioni.

Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. Per stampare le immagini, collegare la stampante fotografica PictBridge. Uso dell’elenco MP3 È possibile visualizzare i file MP3 salvati nella scheda di memoria

Completare i passaggi da 1 a 4 della procedura “Uso del menu WISELINK”. (Vedere pagina 26)

Premere il tasto il tasto ENTER.

Premere i tasti o per selezionare un file, quindi premere il tasto ENTER. Per selezionare tutti i file oppure un solo file, premere il tasto INFO per visualizzare le opzioni del menu Music. Le opzioni disponibili sono “Riprod.”, “Ripr tutti i file”, “Copia”, “Copia tutti i file”, “Cancella”, “Elimina tutti i file”. Premere il tasto ENTER per selezionare “Ripr tutti i file” o “Riprod.”.

per selezionare “Music”, quindi premere Le informazioni sul file salvato verranno visualizzate come cartella o file.

• Se si preme il tasto ENTER sopra l’icona di una nota musicale, il file corrispondente viene immediatamente riprodotto. icona della cartella

• Se si preme il tasto ENTER sopra l’icona di una cartella, verranno visualizzati i file musicali contenuti nella cartella. Per selezionare un file nella pagina successiva, premere il tasto REW o FF per passare alla pagina successiva. Icona della nota musicale

Per interrompere la riproduzione, premere il tasto PLAY/PAUSE durante la riproduzione del file MP3. Per uscire dalla modalità di riproduzione, premere il tasto STOP .

Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. Icona di spostamento alla cartella precedente

• Questo menu mostra solo i file con estensione MP3. I file con altre estensioni non vengono visualizzati, neanche se archiviati sulla stessa scheda di memoria.
• Il file selezionato appare in alto con il relativo tempo di riproduzione. È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando.

• Per regolare il volume, premere il tasto o sul telecomando. Per azzerare il volume, premere il tasto MUTE sul telecomando. Italiano-32 BN68-01090G-00Ita.indd 32 2006-08-25 8:46:50 Informazioni sulla funzione Musica OSD corrente Funzione (Music) Esegui/Pausa Quando si preme il tasto PLAY/PAUSE sul telecomando durante la riproduzione di un brano Quando si preme il tasto STOP mentre il brano è in pausa (Music) Arresto sul telecomando Copia di file musicali È possibile copiare i file musicali su una scheda di memoria differente.

Completare i passaggi da 1 a 4 della procedura “Uso del menu WISELINK”. (Vedere pagina 26)

per selezionare “Music”, quindi premere il tasto ENTER. Le informazioni sul file salvato verranno visualizzate come cartella o file.

Premere i tasti o per selezionare un file, quindi premere il tasto ENTER. Per selezionare tutti i file oppure un solo file, premere il tasto INFO per visualizzare le opzioni del menu Music. Le opzioni disponibili sono “Riprod.”, “Ripr tutti i file”, “Copia”, “Copia tutti i file”, “Cancella” , “Elimina tutti i file”. Premere il tasto ENTER per selezionare “Copia” o “Copia tutti i file” . Se non è inserita una scheda di memoria, verrà visualizzato il messaggio “There is no device connected.” (Nessun dispositivo collegato) e non verranno eseguite ulteriori operazioni.

È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando. Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. Eliminazione di file musicali È possibile eliminare i file musicali selezionati.

Completare i passaggi da 1 a 4 della procedura “Uso del menu WISELINK”. (Vedere pagina 26)

Premere il tasto o per selezionare “Music” (Musica), quindi premere il tasto ENTER.

Premere i tasti o per selezionare un file, quindi premere il tasto ENTER. Per selezionare tutti i file oppure un solo file, premere il tasto INFO per visualizzare le opzioni del menu Music. Le opzioni disponibili sono “Riprod.”, “Ripr tutti i file”, “Copia”, “Copia tutti i file”, “Cancella”, “Elimina tutti i file” . Premere il tasto ENTER per selezionare “Cancella” o “Elimina tutti i file”. Le informazioni sul file salvato verranno visualizzate come cartella o file. Quando si seleziona il menu “Cancella” o “Elimina tutti i file” , viene visualizzata una finestra nella quale si chiede di confermare l’operazione. Per annullare l’operazione, selezionare “No”.

È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando. Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. Italiano-33 BN68-01090G-00Ita.indd 33 2006-08-25 8:46:56 Uso del menu di impostazione Il menu di impostazione mostra le impostazioni utente del menu WISELINK.

Completare i passaggi da 1 a 4 della procedura “Uso del menu WISELINK”. (Vedere pagina 26)

per selezionare “Setup”, quindi premere il tasto ENTER. Le informazioni sul file salvato verranno visualizzate come cartella o file. È possibile impostare queste opzioni semplicemente premendo il tasto WISELINK sul telecomando.

Premere il tasto o per selezionare la voce desiderata, quindi premere il tasto ENTER.

Premere il tasto o per selezionare l’opzione desiderata, quindi premere il tasto ENTER.

Per uscire dal menu WISELINK, premere il tasto WISELINK sul telecomando. “Velocità slide show”: Selezionare questa opzione per determinare la velocità della proiezione di diapositive. “Effetto slide show” : Selezionare questa opzione per scegliere gli effetti da utilizzare durante la proiezione di diapositive. "Ripetizione slide show":

• On: Ripete la proiezione dall’inizio dopo che sono stati visualizzati tutti i file presenti nella cartella.
• Off: Esce dalla proiezione di diapositive. Una volta visualizzati tutti i file presenti nella cartella, ritorna al menu Photo. “Rip. musica”: Selezionare questa opzione per riprodurre ciclicamente tutti i file MP3 presenti nella cartella corrente. “Musica sfondo”: Selezionare questa opzione per riprodurre un file MP3 durante la proiezione di diapositive. “Imp. musica sfondo”: È possibile selezionare la musica di sottofondo da riprodurre durante una proiezione di diapositive. È anche possibile selezionare la musica di sottofondo durante la proiezione premendo il tasto e selezionando il menu “Background Music Setting” (Impostazione musica sottofondo). “Screen Saver”: Selezionare questa opzione per impostare il tempo di attesa prima dell’attivazione del salvaschermo. Italiano-34 BN68-01090G-00Ita.indd 34 2006-08-25 8:47:00 Teletext DeCodicer La maggior parte dei canale del televisore è dotata di “teletext”, ovvero di pagine di informazioni scritte, quali: Orari dei programmi televisivi. Notiziari e previsioni del tempo. Risultati sportivi. Sottotitoli per non udenti. Le pagine del teletext sono suddivise in sei categorie: Parte Sommario

Numero della pagina selezionata.

Identità della stazione trasmittente.

Numero della pagina corrente o stato della ricerca.

Informazioni sullo stato. Visualizzazione delle informazioni del Televideo È possibile visualizzare le informazioni del teletext in qualsiasi momento, tuttavia, la ricezione del segnale deve essere buona. In caso contrario: Le informazioni potrebbero mancare. Alcune pagine potrebbero non essere visualizzate. Per attivare la modalità teletext e visualizzare la pagina del sommario:

Utilizzando il tasto P servizio teletext.

) selezionare il canale che offre il ) per attivare la modalità Teletext. Viene visualizzata la pagina del sommario. È possibile richiamarla in qualsiasi momento premendo il tasto MENU ( ).

Premere nuovamente il pulsante TTX/MIX (

La trasmissione corrente verrà visualizzata con le opzioni “Teletext”, “Double” e “Mix” in ordine di apparizione sullo schermo.

Premere il tasto TV( ) per uscire dalla schermata Testo. Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sia uguale a quella della modalità del menu “Impostazione”. Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu “Impostazione”. Italiano-35 BN68-01090G-00Ita.indd 35 2006-08-25 8:47:02 Selezione di una pagina Teletext specifica Premere i tasti numerici sul telecomando per immettere il numero di pagina direttamente:

Immettere il numero della pagina a tre cifre indicato nel sommario utilizzando i tasti numerici corrispondenti.

Se la pagina selezionata è collegata a diverse pagine secondarie, le pagine secondarie vengono mostrate in sequenza. Per bloccare il video su una pagina scelta, premere il tasto PIP( ). Premere nuovamente il tasto PIP( ) per riprendere la registrazione.

Utilizzo delle diverse opzioni di visualizzazione: Per visualizzare... Premere... Sia le informazioni del teletext che la trasmissione normale. TTX/MIX (

Il tasto nascosto (risposte ai quiz, ad esempio) INFO (

Una pagina secondaria immettendo il relativo numero a quattro cifre PRE-CH ( La pagina successiva La pagina precedente

Lettere con dimensione doppia nella: Œ Metà superiore dello schermo Œ Metà inferiore dello schermo P.MODE ( ) Œ Una volta Œ Due volte Schermo normale Œ Tre volte

Utilizzo della modalità Fastext per selezionare una pagina Teletext I vari argomenti inclusi nelle pagine del Televideo sono codificati in base a diversi colori e possono essere selezionati premendo i pulsanti colorati sul telecomando.

Premere il tasto colorato corrispondente all’argomento che si desidera selezionare (gli argomenti disponibili sono indicati sulla riga di stato).

Premere il tasto rosso per visualizzare la pagina precedente. Premere il tasto verde per visualizzare la pagina successiva.

Premere il tasto TV( ) per uscire dalla schermata Testo. Italiano-36 BN68-01090G-00Ita.indd 36 2006-08-25 8:47:03 Configurazione del telecomando Una volta impostato correttamente, il telecomando può funzionare in cinque modi diversi: TV, VCR, Ricevitore televisivo via cavo, DVD, o Set- Top Box. Premendo sul telecomando i tasti corrispondenti, è possibile passare da una modalità all’altra e far funzionare l’apparecchio desiderato. Il telecomando può non essere compatibile con tutti i lettori DVD, videoregistratori, ricevitori televisivi via cavo e Set- Top Box. Configurazione del telecomando per controllare il VCR.

Premere il tasto VCR del telecomando della TV.

Premere il tasto SET del telecomando della TV.

Utilizzando i tasti numerici del telecomando, inserire le tre cifre delcodice del VCR elencate a pagina 39 di questo manuale per selezionare la marca del VCR. Accertarsi di immettere tre cifre per il codice, anche se la prima cifra è “0” (se è elencato più di un codice, provare con il primo).

Premere il tasto POWER del telecomando. Se il telecomando è stato configurato correttamente, il VCR dovrebbe accendersi. Se il VCR non si accende dopo la configurazione, ripetere i passi 2, 3 e 4, provando con uno degli altri codici elencati in relazione alla marca del proprio VCR. Se non è elencato nessun altro codice, provare tutti i codici per VCR, da 000 a 080. Nota sull’uso delle modalità del telecomando: VCR Quando il telecomando è nella modalità “VCR”, i tasti del volume continuano ad agire sul volume della TV. Configurazione del telecomando per controllare la Cable Box.

Spegnere la Cable Box.

Premere il tasto CABLE del telecomando della TV.

Premere il tasto SET del telecomando della TV.

Utilizzando i tasti numerici del telecomando, inserire le tre cifre del codice della Cable Box elencate a pagina 40 di questo manuale per selezionare la marca della Cable Box. Accertarsi di immettere tre cifre per il codice, anche se la prima cifra è “0”. Se è elencato più di un codice, provare con il primo.

Premere il tasto POWER del telecomando. Se il telecomando è stato configurato correttamente, la Cable Box dovrebbe accendersi. Se la Cable Box non si accende dopo la configurazione, ripetere i passi 2, 3 e 4, provando con uno degli altri codici elencati in relazione alla marca della propria Cable Box. Se non è elencato nessun altro codice, provare tutti i codici per VCR, da 000 a 046. Nota sull’uso delle modalità del telecomando: Cable Box Quando il telecomando è nella modalità “CABLE”, i tasti del volume continuano ad agire sul volume della TV. Italiano-37 BN68-01090G-00Ita.indd 37 2006-08-25 8:47:06 Configurazione del telecomando per controllare il lettore DVD

Spegnere il lettore DVD.

Premere il tasto DVD del telecomando della TV.

Premere il tasto SET del telecomando della TV.

Utilizzando i tasti numerici del telecomando, inserire le tre cifre del codice del lettore DVD elencate a pagina 40~41 di questo manuale per selezionare la marca del lettore DVD. Accertarsi di immettere tre cifre per il codice, anche se la prima cifra è “0”. Se è elencato più di un codice, provare con il primo.

Premere il tasto POWER del telecomando. Se il telecomando è stato configurato correttamente, il DVD dovrebbe accendersi. Se il lettore DVD Box non si accende dopo la configurazione, ripetere i passi 2, 3 e 4, provando con uno degli altri codici elencati in relazione alla marca del proprio lettore DVD. Se non è elencato nessun altro codice, provare tutti i codici per VCR, da 000 a 141. Nota sull’uso delle modalità del telecomando: DVD Quando il telecomando è nella modalità “DVD”, i tasti del volume continuano ad agire sul volume della TV. Configurazione del telecomando per controllare il lettore STB

Spegnere il lettore STB.

Premere il tasto STB del telecomando della TV.

Premere il tasto SET del telecomando della TV.

Utilizzando i tasti numerici del telecomando, inserire le tre cifre del codice del lettore STB elencate a pagina 40 di questo manuale per selezionare la marca del lettore STB. Accertarsi di immettere tre cifre per il codice, anche se la prima cifra è “0”. Se è elencato più di un codice, provare con il primo.

Premere il tasto POWER del telecomando. Se il telecomando è stato configurato correttamente, il STB dovrebbe accendersi. Se il lettore STB non si accende dopo la configurazione, ripetere i passi 2, 3 e 4, provando con uno degli altri codici elencati in relazione alla marca del proprio lettore STB. Se non è elencato nessun altro codice, provare tutti i codici per STB, da 000 a 074. Nota sull’uso delle modalità del telecomando: STB Quando il telecomando è nella modalità “STB”, i tasti del volume continuano ad agire sul volume della TV. Italiano-38 BN68-01090G-00Ita.indd 38 2006-08-25 8:47:07 Codici del telecomando VCR Marca Codice Marca Codice SAMSUNG

SAMSUNG Set- Top Box Prodotto Codice Prodotto Ground wave STB

SAMSUNG DVD Prodotto Codice Prodotto DVD

Marca Codice Marca Codice ANAM

Italiano-41 BN68-01090G-00Ita.indd 41 2006-08-25 8:47:08 Configurazione del software per PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic su “Control Panel” nel menu Start di Windows.

Nella finestra del Pannello di controllo, fare doppio clic su “Appearance and Themes” per visualizzare la relativa finestra di dialogo.

Nella finestra del Pannello di controllo, fare doppio clic su “Display” per visualizzare la relativa finestra di dialogo.

Selezionare la scheda “Settings”. L’impostazione corretta delle dimensioni (risoluzione): Ottimale- 1360 X 768 Se nella finestra di dialogo delle impostazioni dello schermo è disponibile un’opzione per la frequenza verticale, il valore corretto è “60” o “60 Hz”. Altrimenti, fare semplicemente clic su “OK” e uscire dalla finestra di dialogo. Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese entro i limiti indicati) Modalità Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz) Frequenza di clock dei pixel (MHz) Polarità sync (H/V) IBM 640 x 480 720 x 400 31,469 31,469 59,940 70,087 25,175 28,322

La modalità interalacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. HDMI/DVI non supporta la funzione PC. Le modalità Separato e Composito sono supportate. Il formato SOG non è supportato. Italiano-42 BN68-01090G-00Ita.indd 42 2006-08-25 8:47:09 Selezione del PC Regolazione della qualità dell’immagine (Blocco immagine): Lo scopo della regolazione della qualità dell’immagine è di rimuovere o ridurre i disturbi. Se il disturbo non viene eliminato mediante la semplice sintonizzazione fine, è necessario regolare al meglio la frequenza (sintonizzazione grossa) ed eseguire nuovamente la sintonizzazione fine. Dopo aver ridotti i disturbi, regolare nuovamente l’immagine in modo che sia allineata al centro dello schermo. Premere il tasto PC sul telecomando per selezionare la modalità PC.

Preimpostazione: Premere il tasto PC per selezionare la modalità PC.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

Premere il tasto ENTER per selezionare “Blocco immagine”.

Premere il pulsante e premere ENTER.

Premere il tasto o bper regolare la qualità dello schermo. Premere il tasto ENTER.

Premere il tasto EXIT per uscire.

per selezionare “PC” e premere ENTER . per selezionare “Grossa” o “Fine” Modifica della posizione dell’immagine (Posizione): Regolare la posizione dello schermo del PC per adattarlo come schermo TV.

Seguire le istruzioni “Regolazione della qualità dell’immagine (Blocco immagine)” da 1 a 3.

Premere il tasto o per regolare la posizione orizzontale. Premere il tasto o per regolare la posizione verticale. Premere il tasto ENTER.

per selezionare “Posizione” e premere ENTER .

Premere il tasto EXIT per uscire. Regolazione automatica dello schermo del PC (Regolazione auto): L’Auto regolazione consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori Fine, Grossa e Posizione vengono regolati automaticamente.

Seguire le istruzioni “Regolazione della qualità dell’immagine (Blocco immagine)” da 1 a 3.

Premere il pulsante e premere ENTER.

Premere il tasto EXIT per uscire.

per selezionare “Regolazione auto” Inizializzazione delle impostazioni dell’immagine (Reset immagine): È possibile sostituire tutte le impostazioni dell’immagine con i valori predefiniti.

Seguire le istruzioni “Regolazione della qualità dell’immagine (Blocco immagine)” da 1 a 3.

Premere il pulsante e premere ENTER.

Premere il tasto EXIT per uscire.

per selezionare “Reset immagine” Italiano-43 BN68-01090G-00Ita.indd 43 2006-08-25 8:47:10 Uso del blocco antifurto Kensington Il blocco Kensington è utilizzato per fissare il sistema durante l’impiego in ambienti pubblici e deve essere acquistato separatamente. L’aspetto e il metodo di bloccaggio potrebbero differire dall’illustrazione a seconda del produttore. Per ulteriori informazioni relative all’uso corretto del blocco Kensington, fare riferimento al rispettivo manuale.

1. Inserire il dispositivo di blocco

nella fessura Kensington situata sul TV LCD (Figura 1), quindi ruotarlo nella direzione di bloccaggio (Figura 2). Cavo Figura 2

2. Collegare il cavo di bloccaggio

Kensington. Figura 1

3. Fissare il blocco Kensington
