LE-26R81B - Televisore SAMSUNG - Manuale utente e istruzioni gratuiti

Marca	SAMSUNG
Modello	LE-26R81B
Tipo di prodotto	Televisore LCD
Dimensioni schermo (diagonale)	26 pollici (66 cm)
Risoluzione PC ottimale	1360 x 768 @ 60 Hz
Uscita audio	5 W x 2
Dimensioni senza piedistallo (L x P x A)	666 x 75 x 461 mm
Dimensioni con piedistallo (L x P x A)	666 x 216 x 500 mm
Peso con supporto	10 kg
Connettori	2x HDMI, 1x Componente (Y/Pb/Pr), 1x PC (D-Sub), 2x Peritel (EXT1/EXT2), S-Video, Audio L/R, Cuffia
Funzioni principali	Plug & Play, PIP, Televideo, Blocco genitori, Modalità Gioco, Risparmio energetico, SRS TS XT, Timer spegnimento, Regolazione fine
Modalità immagine	Dinamico, Standard, Cinema
Modalità audio	Standard, Musica, Cinema, Parlato, Personale
Sicurezza	Blocco Kensington, Precauzioni contro le immagini fisse (ritenzione), Installazione a parete da tecnico
Manutenzione	Pulire con un panno morbido e asciutto. Evitare prodotti chimici.
Alimentazione	Vedere l'etichetta sul prodotto (tipico 100 W)

Domande frequenti - LE-26R81B SAMSUNG

Come collegare un computer al televisore?

Collegare un cavo D-Sub alla presa PC IN sul retro del televisore e alla scheda video del computer. Collegare anche un cavo audio stereo alla presa AUDIO (PC IN) e all'uscita audio del PC. Quindi selezionare la sorgente PC tramite il pulsante SOURCE.

Come memorizzare automaticamente i canali?

Andare nel menu Canale, selezionare Memorizzazione Auto, quindi premere ENTER. La ricerca avvia e memorizza tutti i canali disponibili. È possibile interrompere in qualsiasi momento premendo nuovamente ENTER.

Come attivare il blocco genitori?

Nel menu Canale, andare su Gestione Canali e poi Blocco Genitori. Impostare su Attivo. Quindi, in Elenco canali, selezionare i canali da bloccare e premere ENTER per mettere O.

Cosa fare se il telecomando non funziona?

Verificare prima che il televisore sia acceso. Assicurarsi che le pile siano inserite correttamente (terminali + e -) e non scariche. Sostituire le pile se necessario. Allontanare lampade fluorescenti o neon che potrebbero causare interferenze.

Come regolare l'orologio del televisore?

Andare su Configurazione > Orologio > Impostazione Orologio. Utilizzare i tasti ▲/▼ per selezionare Mese, Data, Anno, Ora e Minuto. Confermare con ENTER. È anche possibile utilizzare il tastierino numerico.

Come utilizzare la funzione PIP (immagine nell'immagine)?

Andare su Configurazione > PIP e impostare su Attivo. Scegliere la sorgente dell'immagine secondaria, le dimensioni e la posizione. È anche possibile premere il pulsante PIP del telecomando per attivare/disattivare.

Come attivare la modalità Gioco per una console?

Collegare la console (PS, Xbox, ecc.) a un ingresso appropriato. Andare su Configurazione > Modalità Gioco e impostare su Attivo. La modalità immagine passa automaticamente a Standard e l'audio a Personale.

Come ridurre il consumo energetico?

Utilizzare la funzione Modalità Eco in Configurazione. Scegliere tra Spento, Basso, Medio, Alto o Auto. Questo riduce la luminosità e risparmia energia. È anche possibile spegnere il televisore con il pulsante POWER anziché metterlo in standby.

Come regolare le dimensioni dell'immagine?

Nel menu Immagine, selezionare Dimensioni. Scegliere tra: 16/9 auto, 16:9, Zoom largo, Zoom, 4:3 o Solo scan (HDMI). Utilizzare il pulsante P.SIZE del telecomando per un accesso rapido.

Come collegare una cuffia?

Inserire la spina della cuffia nella presa cuffia sul retro del televisore. Gli altoparlanti interni vengono quindi disattivati. È possibile regolare il volume della cuffia indipendentemente. Per un ascolto prolungato, evitare un volume troppo alto.

MANUALE UTENTE LE-26R81B SAMSUNG

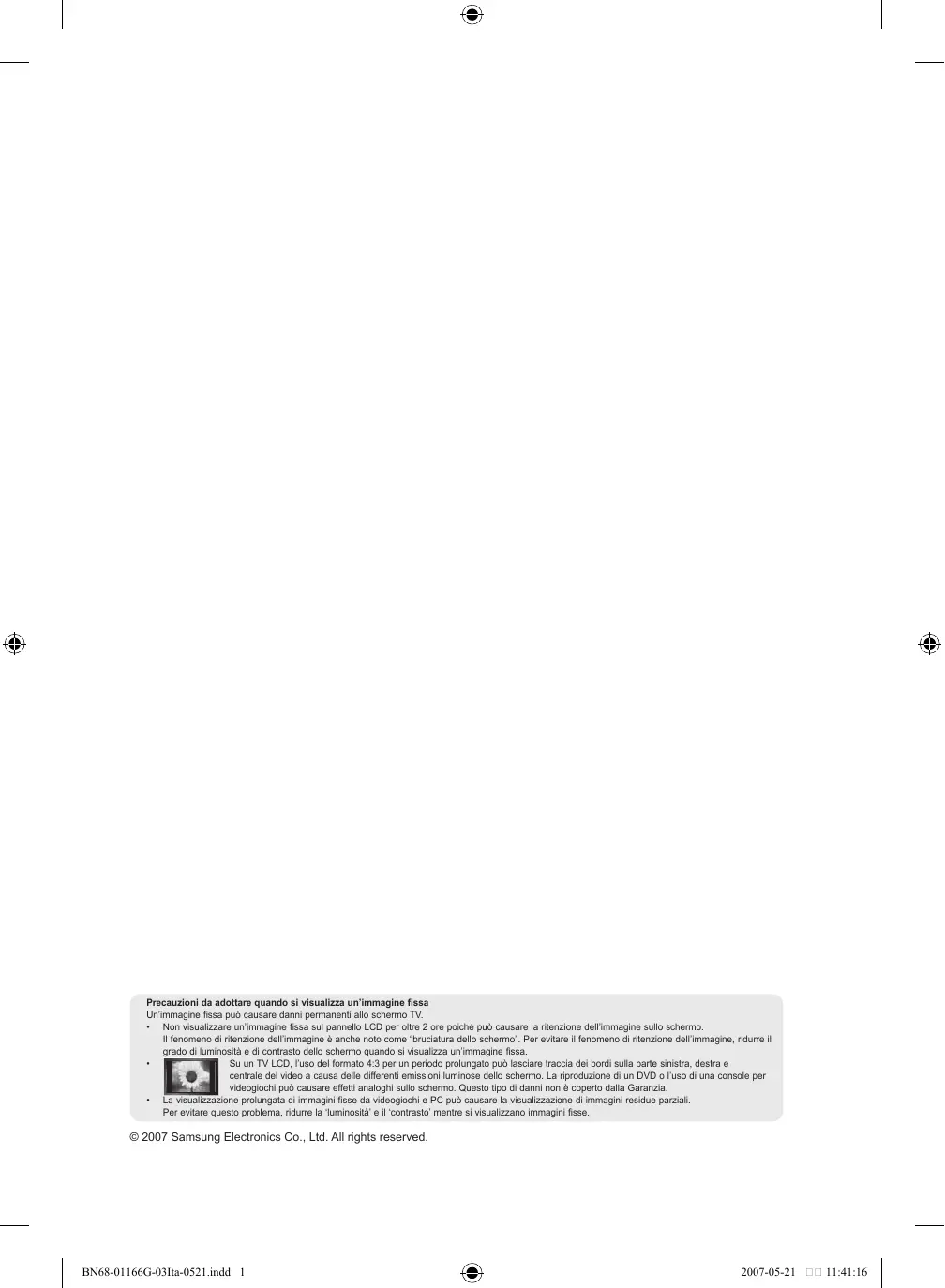

Precauzioni da adottare quando si visualizza un'immagine fissa

Un'immagine fissa cui cause danni permanenti allo schermo TV.

Non visualizzare un'immagine fissa sul pannello LCD per otre 2 ore poichecuo causare la ritenzione dell'immagine sullo schermo.

Il fenomeno di ritenzione dell'immagne è auche noto come "bruciatura della schermo". Per evitare il fenomeno di ritenzione dell'imagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizzao un'immagne fissa.

Su un TV LCD, l'uso del dato 4:3 per un periodo prolongatocouldasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissiones luminose del schemo. La coproduzione di un DVD o l'uso di una co videogiochicould causare effetti analoghi sullo schemo. Questo tipo di dannon non è coperto alla Garanzia.
La visualizzazione prolongata di immagini fisse da videogiochi e PC cui causare la visualizzazione di immagini residue parziali.

Per evitare quello problema, ridurre la 'luminosità' e il 'contrasto' quando si visualizzano immagini fisse.

#

Elenco dei componenti 2
Installazione del piedistallo 2
Installazione del Kit di montaggio a parete 2
Pannello di controllo. 3
Pannello dei collegamenti 4
Telecomando 7
Installazione delle batterie nel telecomando.8
Accensione espegnimento. 8
Attivazione della modalità Standby del teilevisore. 8
Plug & Play. 9

IMPOSTAZIONE DEI CANALI

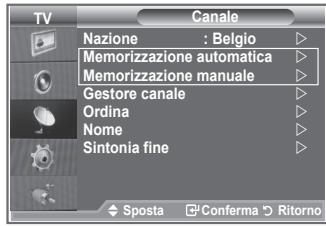

Memorizzazione automatica dei canali 10
Memorizzazione manuale dei canali 11

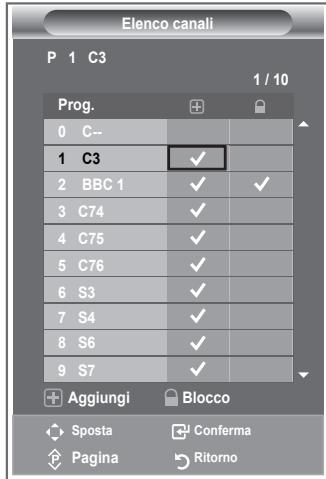

Impostazione degli elenchi dei canali 12

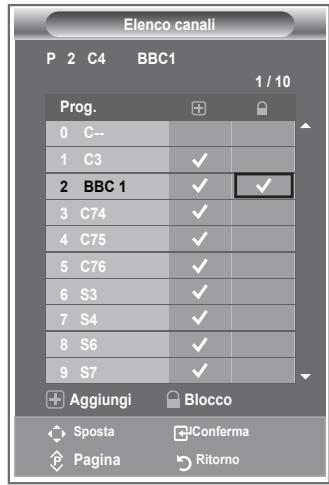

Attivazione del Blocco canali 12

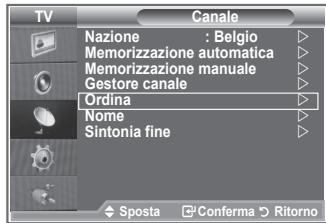

Ordinamento dei canali memorizzati. 13

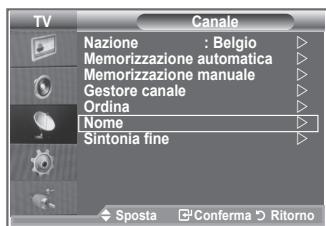

Assegnazione di nomi ai canali 13

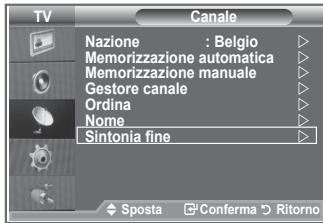

Sintonia fine dei canali 14

IMPOSTAZIONE DELL'IMMAGINE

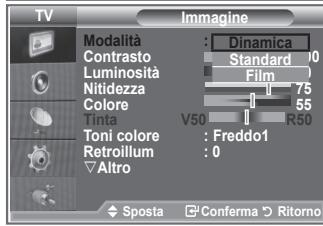

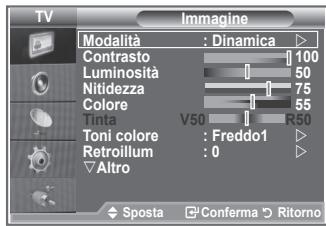

Modifica dello standard dell'immagine 14

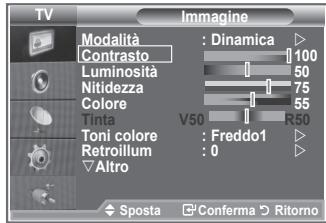

Regolazione dell'imagine personalizzata. 15

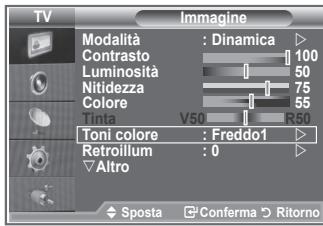

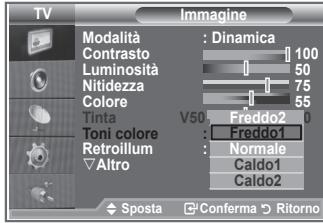

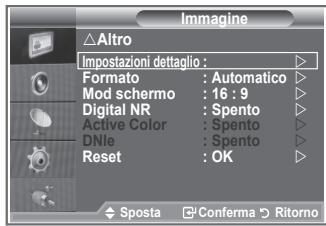

Modifica del tono del colore 15

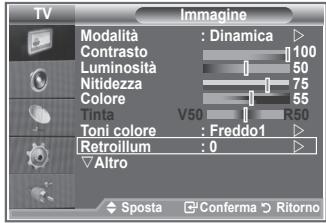

Attivazione della retroilluminazione. 16

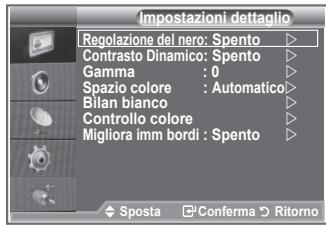

Configurazione delle impostazioni dettagliate dell'imagine 17

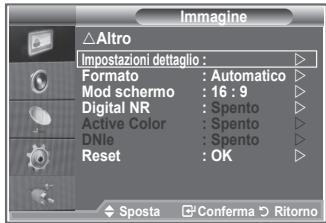

Modifica delle dimensioni dell'imagine 18
Fermo imagine corrente 19

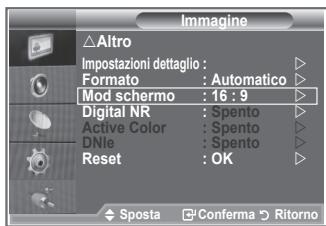

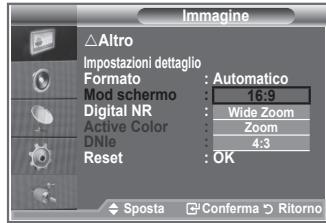

Selezione della modalità schermo 19

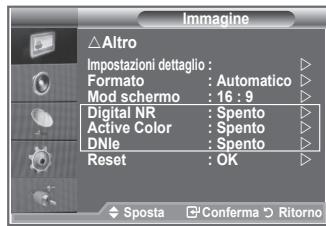

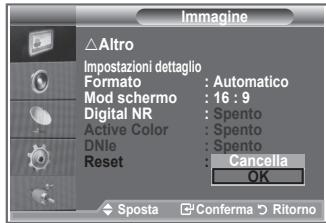

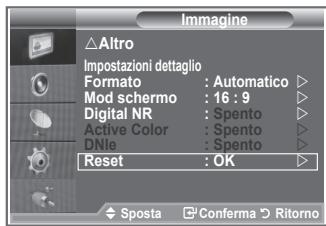

Ripristino delle impostazioni predefinite dell'imagine 19
Digital NR / Active Color / DNle. 20

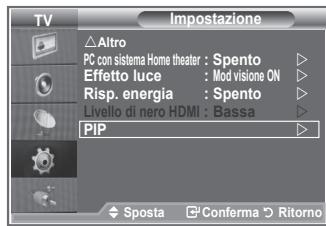

Visualizzazione in modalità PIP (Picture in Picture). 21

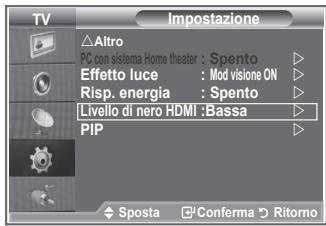

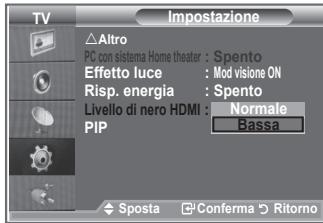

Livello di nero HDMI 22

IMPOSTAZIONE DELL'AUDIO

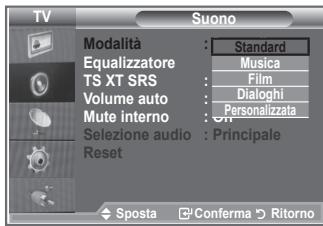

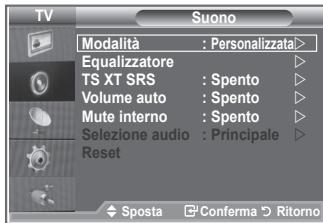

Modifica dello standard audio 22

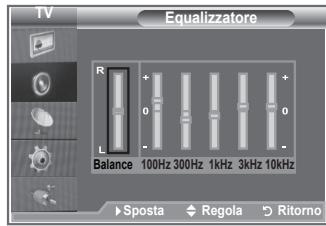

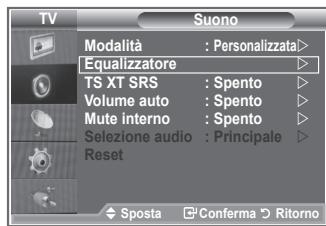

Regolazione delle impostazioni audio. 23

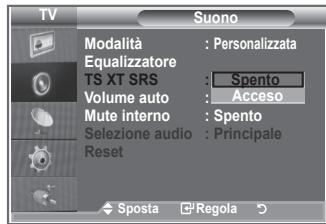

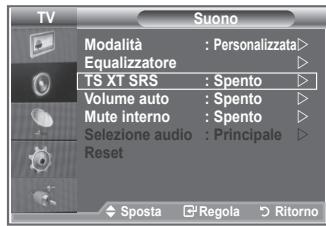

Impostazione di TruSurround XT (TS XT SRS)...23
Collegamento delle cuffie. 24
Selezione della modalità audio 24

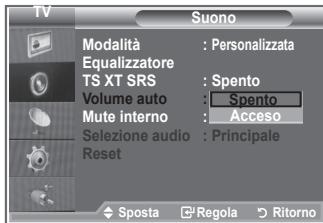

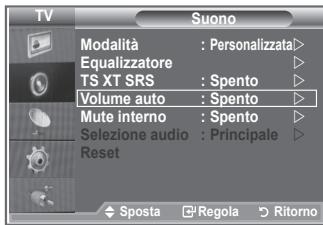

Regolazione automatica del volume 24

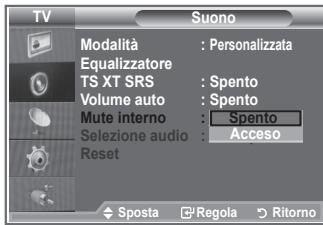

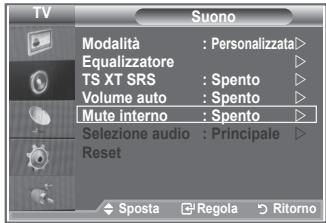

Selezione di Mute interno. 25

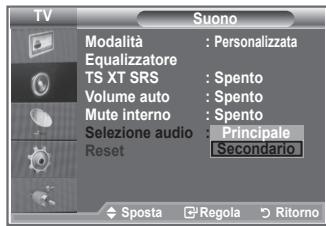

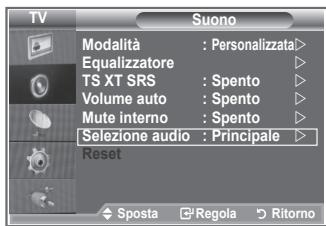

Attivazione dell'audio dell'imagine secondaria.25

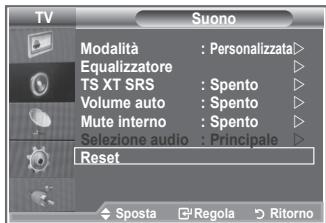

Ripristino delle impostazioni audio predefinite....26

IMPOSTAZIONE DELL'ORA

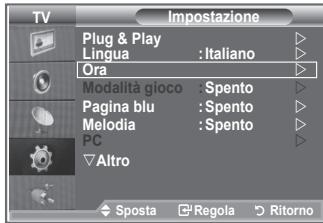

Impostazione e visualizzazione dell'ora corrente. 26

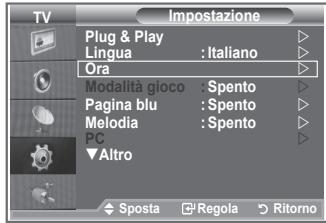

Impostazione del timer di spegnimento. 27

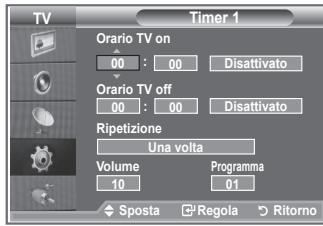

Accensione e spegnimento automatico del teilevisore. 27

DESCRIZIONE DELLE FUNZIONI

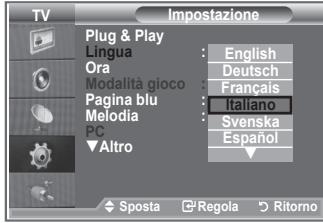

Scelta della lingua 28

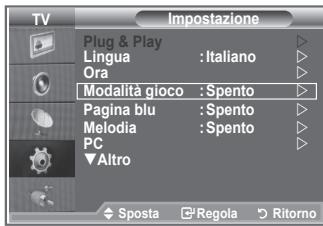

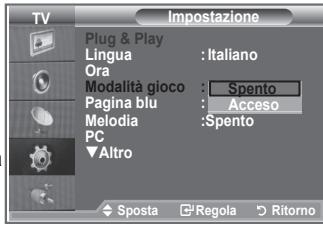

Uso della modalità Gioco 28

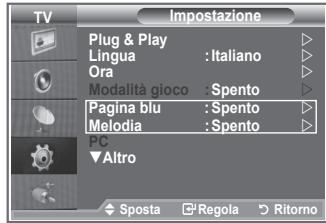

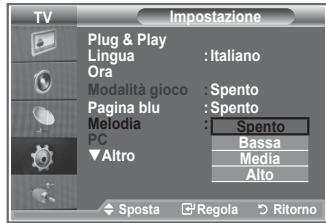

Impostazione della modalità Pagina blu / Selezione della melodia 29

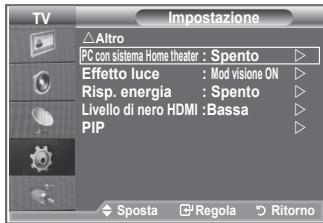

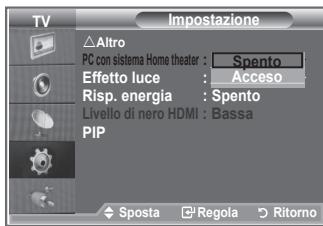

Impostazione di PC con sistema Home theater..29

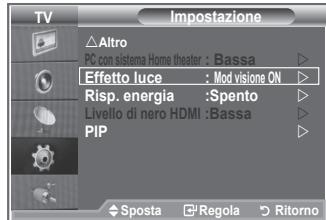

Impostazione di Effetto luce 30

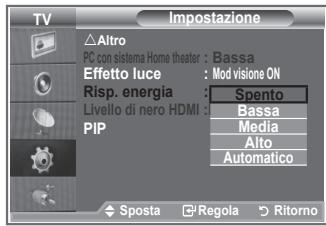

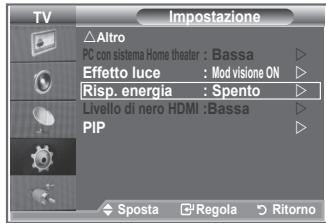

Utilizzo della funzione Risp. energia 30
Selezione della sorgente 31

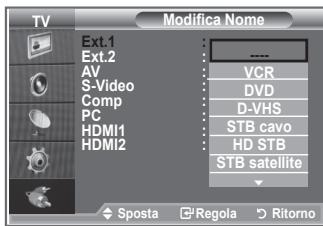

Modifica dei nomi delle sorgenti di ingresso.....31

USO DELLA FUNZIONE TELETEXT

Decoder Teletext 32

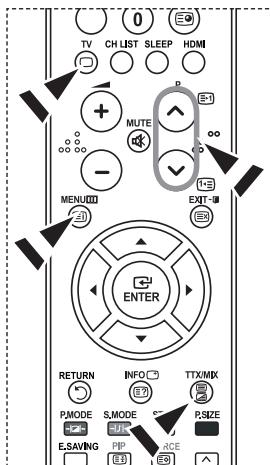

Visualizzazione delle informazioni Teletext 32

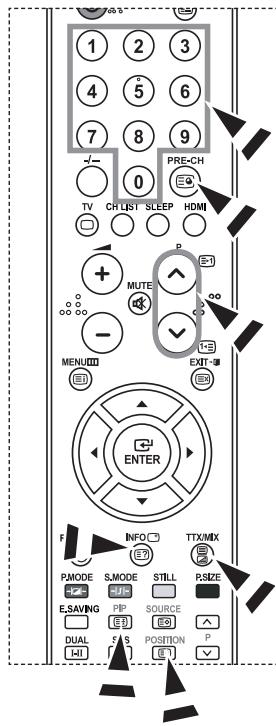

Selezione di una pagina Teletext specifica 33
Utilizzo della modalità Fastext per selezionare una pagina Teletext 33

IMPOSTAZIONE DEL PC

Impostazione del software del PC (basato su Windows XP). 34
Modalità di visualizzazione. 34
Impostazione del PC 35

CONSIGLI PER L'USO

Uso del blocco Kensington antifurto. 36
Risoluzione dei problemi: Prima di contattare l'assistenza. 36
Specifiche tecniche e ambientali.. 37

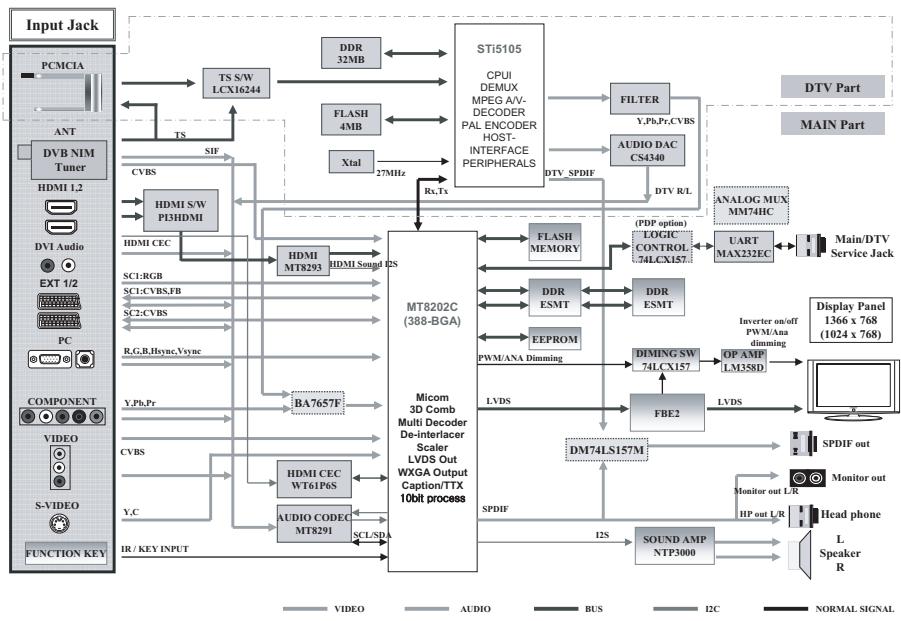

Diagrammi a blocchi 38

Questo appeaccchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo appeaccchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

Simboli

Premere

Importante

Nota

Taste One-Touch

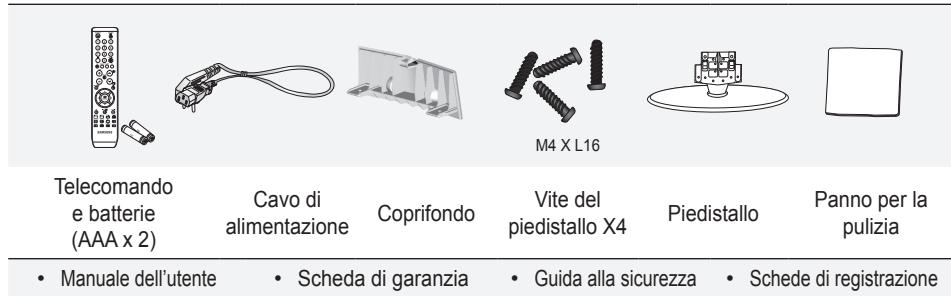

Elenco dei componenti

Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualiasi componente risultata mancante, contattare il rivenditore.

Scheda di garanzia/ Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi)
In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi.

Installazione del piedistallo

<2>

<3>

1. Collocare il televisore a faccia in giù su un ravolo sopra un panno soffice o un cuscino.
2. Inserire il piedistallo nel foro sul fondo del tevisore.
3. Inserire la vite nel foro indicate e serrarla.

Il piedistallo viene installato per modelli con schermi da 40 pollici e altre.

Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il teilevisore alla parete.

Per informazioni dettagliate sull'installazione del kit di montaggio a parete, consultare le istruzioni fornite insiemeagli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete.

Samsung Electronics non può essere ritenuta responsablee per qualsiasi danno al prodotto o infortuni causati da una installatione autonoma del teilevisore da parte dell'utente.

Non installare il Supporto a parete nelle televisione è non esono. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche

Rimuovere il piedistallo, coprir il foro sul fondo con un tappo e serrare con due viti

[LE23R81, LE26R81, LE23R83, LE26R83]

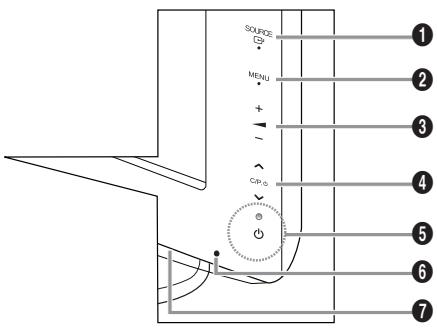

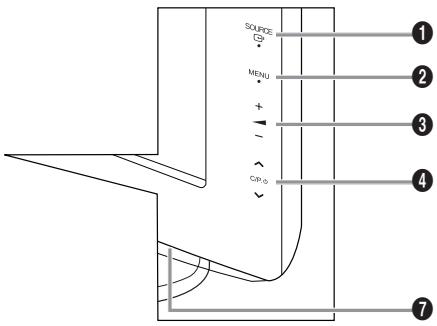

Tasti del pannello frontale
Toccare il lato destro di anni tasto per azionarlo.

La forma e il colore del prodotto possono variare in base al modello.

SOURCE

Alternata tutte le sorgenti d'ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI1, HDMI2). Nel menu a video, utilizzato quello tasto come si usa il tasto ENTER del telecomando.

2 MENU

Premere per visualizzare il menu a video con le funzioni del teilevisore.

3 + -

Premere per aumentare o diminuire il volume. Nel menu a video,utilizzare questi tasti ^+ - cosi come si usano i tasti e del telecomando.

4 C/P.0

Premere per cambiare canale.

Nel menu a video,utilizzare quosti tasti < / , > cosi come si usano i tasti e▼ del telecomando.

(Alimentazione)

Premere per accendere e specnere il tevisore.

Indicatore di alimentazione

Lampeggia e si spegne quando l'alimentazione è attivata, e si accende in modalità standby.

6 Sensore del telecomando

Puntare il telecomando in direzione di quello punto sul tevisore.

Altoparlanti

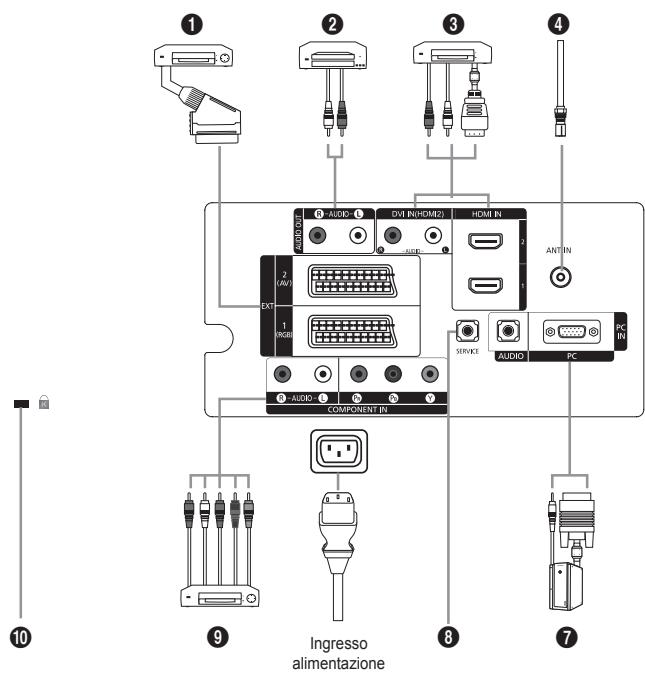

Quando si collega un dispositivo esterno al teilevisore, assicurarsi che l'alimentazione dell'unità sia scollegata.
Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

1 Collegamento di un Set-Top Box, VCR o DVD

Connettore	Ingresso			Uscita
	Video	Audio (L/R)	RGB	Video + Audio (L/R)
EXT 1	O	O	O	TV
EXT 2	O	O		Uscita da scegliere.

• Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco olettori di dischi video.

2 Collegamento AUDIO

• Collegare i cavi audio RCA a "R - AUDIO - L" sul retro dell'apparecchiatura e le altre estremità ai connettori audio correspondenti dell' amplificatore o dell'impiano DVD Home Theater.

3HDMI IN 1,HDMI IN 2

• Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box,lettori DVD).
• Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI.

Che casa significa HDMI?

• "High Definition Multimedia interface" permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli (5.1 canali).
• Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

DVI IN (HDMI IN 2) (AUDIO R/L)

• Quando si collega quello prodottoattraverso HDMI o DVI a un Set Top Box, unlettore DVD, una console di gioco ecc., verificare che sia stato impostato a una modalità di uscita video compatibile come mostrato nella tabella sottostante. In caso contrario, possono verificarsi distorsioni, interruzioni o assenza di immagine.
• La connessione tramite cavo HDMI/DVI cui ossere effettuata solo utilizzato il terminale HDMI IN 2.

Utilizzare il cavo DVI-HDMI o una prolonga DVI-HDMI per il collegamento e il terminale "R - AUDIO - L" su DVI per l'uscita audio.

Modalità supportate per HDMI/DVI e Component

	480i	480p	576i	576p	720p	1080i
HDMI/DVI 50Hz	X	X	X	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O
Component	O	O	O	O	O	O

4 Collegamento a un'antenna aerea o a una rete tevisiva via cavo

Per visualizzare correttamente i canali tevisivi, è necessario che l'apparecchio tevisivo riceva il segnale da una delle seguenti fonti:

• Un'antenna esterna / Una rete tevisiva via cavo / Una rete satellitare.

Collegamenti di dispositivi A/V esterni

• Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera.
• Collegare i cavi audio RCA a "R - AUDIO - L" sul retro dell'apparecchiatura e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V.
• La cuffia più essere collegata all'uscita predefinita (5) sul retro dell'apparecchio. Quando la cuffia è collegata, gli altoparlanti incorporeti sono disattivati.

7 Collegamento PC

• Collegare il cavo D- Sub (opzionale) a "PC (PC IN)" sul retro dell'apparecchiatura e alla ricerca video del computer.
• Collegare il cavo audio stereo (opzionale) a "AUDIO (PC IN)" sul retro dell'apparecchiatura e all'uscita "Audio Out" della scheda audio del computer.

3 SERVICE

• Collegamento di servizio per tecnici dell'assistenza qualificati.

Collegamento dei componenti (DTV/DVD)

• Collegare i cavi video component (opzionali) al connettore del componente ("PR", "PB", "Y") sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita video del DTV o DVD.
• Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i due dispositivi, quando collegare il DTV (o DVD) al rispetto connettor ("PR", "PB", "Y") sull'apparecchiatura.
• I connettori PR, PB e Y dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cbe Cr.
• Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita audio sul DTV o DVD.
• Questo TV LCD visualizza la risoluzione dell'imagine ottimale in modalità 720p.
• Questo TV LCD visualizza la risoluzione dell'imagine massima in modalità 1080i.

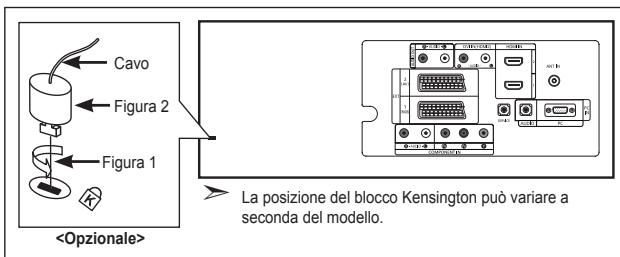

10 Blocco Kensington

• Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente ilsystema quando vieneutilizzatoinunluogo pubblico.
• Se si desidera utilizzato un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto.
• La posizione del blocco Kensington può variare a seconda del modello.

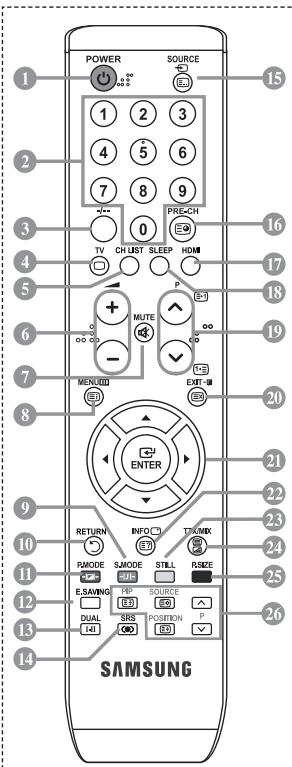

Telecomando

Tastodstandbydeltelevisore
Tasti numerici per selezionare direttamente i canali
3 Selezione dei canali memorizzati con una/due cifre
4 Seleziona direttamente la modalità TV
Visualizza il Gestore canale.
6 Aumento del volume Diminuzione del volume
Disattivazione temporanea dell'audio
Visualizzazione menu e conferma modifica
9 Sezione della modalità audio
10 Ritorna al menu precedente.
1 Selezione effetti immagine
12 Regola la luminosità dello schermo per risparmiare energia.
18 Sezione degli effetti audio
14 Selezione SRS TS XT
15 Selezione della sorgente disponibile
16 Canale precedente
7 Seleziona direttamente la modalità HDMI.
Spegnimento automatico
19 P: Canale successivo
P: Canale precedente
Uscita dall'OSD

2 Controlla il cursore nel menu
Consente di vedere le informazioni sull'emittente corrente
Fermo imagine
25 Selezione della dimensione dell'imagine
26 PIP: Acceso/Spento PIP (Picture-In-Picture)

SOURCE:Selezione della sorgente di ingresso
POSITION:Selezione della posizione PIP
P: Canale successivo
P: Canale precedente

Funzioni Teletext

Esce dallo schermo Teletext
Indice Teletext
15 Sezione modalità Teletext (LIST/FLOF)
16 Pagina secondaria Teletext
10 P: Pagina successiva Teletext
P: Pagina precedente Teletext
20 Annulla Teletext
2 Mostra Teletext
2 Selezione alternativamente le modalità Teletext, Double (Doppia) o Mix.
91235

Selezione argomento Fastext

25 PIP: Mantieni Teletext
26 SOURCE: Memorizza Teletext
26 POSITION: Selezione formato Teletext

Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presente punti in braille sui tasti di accensione, di selezione dei canali, di regolazione del volume.

Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come migliorato in figura.
2. Installare le due batterie AAA.

   Fare corrispondere i poli "+" e -" delle batterie con lo schema riportato all'interno del vano.

3. Ripositionare il coperchio.
   Se si preve de non utilizzato il telecomando per un periodo di tempo prolongato, rimuovere le batterie e riporle in un luogo asciutto e fresco. Il telecomando può essere usato fino a una distance di 7 metri dal tevisore. (Considerando un uso tipico del tevisore, le batterie durano circa un anno.)

Se il telecomando non funziona, effettuare il seguente controlo:

1. Il televisore è acceso?
2. I poli - e + delle batterie sono inverteti?
3. Le batterie sono esaurite?
4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?
5. É presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento

La spina di alimentazione è collegata al pannello posterior del tevisore.

1. Inserire la spina in una presa appropriata.

L'indicatore di standby sul pannello anteriore del dispositivo si accende.

1. Premere il tasting sul pannello anteriore.

Per accendere il tevisore, èanche possibile premere il tasto POWER o TV del telecomando.
All'accensione, l'ultimo canale che si stava guardando prima di spegnere il teilevisore verrà riselezionato automaticamente.

1. Premere i tasti numerici (0~9) o il tastinge canale precedente/successivo ( /) sul telecomando, oppure i tastingi < c / P, > a destra del dispositivo.

   Quando si accende il teilevisore per la prima volta, viene chiesto di scegliere la lingua dei menu.

2. Per spagnere il tevisore, premere nuovamente il tasto POWER

Attivazione della modalità Standby del teilevisore

La modalità Standby del teilevisore consente di ridurre il consumo di corrente. La modalità Standby è particolaremente utile quando si desidera disattivare temporaneamente il teilevisore, ad esempio durante i pasti.

1. Premere il tasto POWER © del telecomando.

Lo schermo si spegne e l'indicatore rosso di standby si accende sul pannello anteriore del dispositorio.

1. Per riaccendere il teilevisore, è sufficiente premere nuovamente POWER , i tasti numerici (0~9), il tasto TV o il tasto canale precedente/successivo (/) .

   Non lasciare il teilevisore in modalità standby per periodi di tempo prolongati, ad esempio quando si è in vacanza. Si consiglia di scollegare l'apparecchio dal cavo di alimentazione e dall'antenna.

Se il teilevisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

1. Premere il tasto POWER © del telecomando.

Viene visualizzato il messaggio "Start Plug & Play" con "OK" selezionato.

1. Selezionare la lingua desiderata premendo il tasting o .

Premere il tasto ENTER per confermare la selezione.

1. Premere il tasting o per selezionare "Negozio" o "Casa",\ quindi premere il tasting ENTER.

Si consiglia di impostare la modalità TV o Casa per ottenere la migliorie qualità d'imagine in un ambiente domestico.
La modalità Negozio è dautilizzare solo nei punti vendita.
Se l'unità è accidentally impostata sulla modalità Negozio e si desidera tornare alla modalità Casa, premere il tasto Volume e tenere premuto per cinque secondi il tasto MENU sul pannello laterale del teilevisore.

1. Viene visualizzato il messaggio "Controlla ingresso ant." con "OK" più selezionato.

Premere il tasto ENTER.

Verificare che il cavo dell'antenna sia collegato correttamente.

1. Selezionare la nazione appropriata premendo il tasting o▼.

Premere il tasto ENTER per confermare la selezione.

1. Viene visualizzato il menu "Memorizzazione automatica" con "Avvio" più selezionato. Premere il tasting ENTER.

Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu "Imposta ora".
Premere il tasto ENTER in qualsiasi momento per interrimpere il processo di memorizzazione.

1. Premere il tasto ENTER.

Selezionare "Mese", "Data", "Anno", "Ora" o "Minuto" premendo il tasting o

Impostare "Mese", "Data", "Anno", "Ora" o "Minuto" premendo il tasting a o▼.

Éanche possible impostare l'ora e i minuti premendo i tasti numerici del telecomando.

1. Premere il tasto ENTER per confirmare l'impostazione.

Lingua: Selezionare la lingua.
Nazione: Selezionare la nazione.
Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente.
Imposta Ora: Imposta l'ora corrente dell'orologio del tevisore.

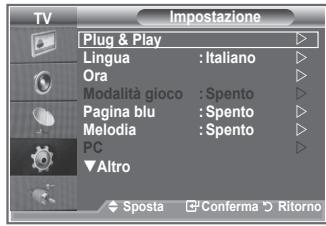

Per reimpostare esta funzione...

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasting o▼ per selezionare "Impostazione", quando premere il tasting ENTER.
2. Premere nuovamente il tasting per selezionare "Plug & Play".
3. Viene visualizzato il messaggio "Avvio Plug & Play".

• Memorizzazione automatica dei canali
• Memorizzazione manuale dei canali

Memorizzazione automatica dei canali

È possibile effettuire la scansione delle gamme di frequenza disponibili. La disponibilità dipende alla nazione.

I numero di programma assegnati automaticamente potrebbero non corrispondere ai numero di programma effettivi o desiderati. Tuttavia, è possible ordinare manualmente i numero ed eliminare i canali indesiderati.

1. Premere il tastingo MENU per visualizzare il menu.

Premere il tasting o per selezionare "Canale", quindi premere il tasting ENTER.

1. Premere il tastinge PER selezionare "Nazione".
2. Selezionare la nazione appropriata premendo il tasting o▼.

Premere il tasto ENTER per confermare la selezione.

1. Premere il tasting o▼ per selezionare "Memorizzazione automatica", quando premere il tasting ENTER.
2. Premere il tasto ENTER.

Il televisore iniziera a memorizzare tutti i canali disponibili.

Premere il tasting ETER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu "Canale".

1. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu "Ordina".

È possibile memorizzare fino a 100 canali tevisivi, compresi quelli ricevuti via cavo. Quando si memorizzato manualmente i canali, è possibile scegliere:

Se memorizzare o meno agli canale trovato.
Il numero di programma di agli canale memorizzato che si desidera identificare.

1. Premere il tastingo MENU per visualizzare il menu.

Premere il tasting o▼ per selezionare "Canale", quando premere il tasting ENTER.

1. Premere il tastingo o▼ per selezionare "Memorizzazione manuale", quindi premere il tastingo ENTER.

2. Premere il tasto ENTER per selezionare "Programma".

3. Per assegnare un numero di programma a un canale, trovare il numero desiderato premendo or , quando premere il tasto ENTER.

Éanche possible impostare il numero di programma premendo i tasti numerici sul telecomando.

1. Premere il tasting o▼ per selezionare "Sistema colore", quando premere il tasting ENTER.
2. Selezionare lo standard del colore richiesto premendo il tasting o▼, quando premere il tasting ENTER.
3. Premere il tasting o▼ per selezionare "Sistema audio", quindi premere il tasting ENTER.
4. Selezionare lo standard audio richiesto premendo il tasting o▼, quindi premere il tasting ENTER.

Se l'audio è anomalo o assente, riselezionare lo standard audio richiesto.

1. Se si conosce il numero del canale da memorizzare, premere il tasting o per selezionare "Canale". Premere il tasting ENTER. Selezionare C (canale via etere) o S (canale via cavo) premendo il tasting o . Premere il tasting per selezionare il canale. Selezionare il numero richiesto premendo il tasting o , quindi premere il tasting ENTER.

Modalità dei canali: P (Programma), C (Canale via etere), S (Canale via cavo)
Éanche possible impostare il numero di canale premendo i tasti numerici sul telecomando.

1. Se non si conoscono i numeroi di canale, premere il tasto o per selezionare "Ricerca". Premere il tasto ENTER. Effettuare la ricerca premendo il tasto o , quando premere il tasto ENTER.
2. Premere il tasting o per selezionare "Memorizza". Premere il tasting ENTER per selezionare "OK".
3. Ripetere i passaggi da 3 a 11 per agli canale che si desidera memorizzare.

Programma: Seleziona un numero di programma per il canale.
Sistema colore: Imposta il sistema di supporto colore.
Sistema audio: Imposta il sistema di supporto audio.
Canale: Seleziona un canale.
Ricerca: Ricerca la frequenza del canale.
Memorizza: Salva le impostazioni.

Impostazione degli elenchi dei canali

I canali possono essere impostati in base alle proprie preferenze. è possible eliminare, aggiungere o bloccare lavoramente il canale desiderato.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasting o▼ per selezionare "Canale", quando premere il tasting ENTER.
2. Premere il tasting o▼ per selezionare "Gestore canale", quando premere il tasting ENTER.
3. Premere nuovamente il tasto ENTER per selezionare "Elenco canali".
4. Premere il tastingo per selezionare 一 _ 1 ^ 一
5. Premere il tasting o▼ per selezionare il canale indesiderato, quando premere il tasting ENTER per eliminarlo.
6. Ripetere il passaggio 5 per agli canale che si desidera selezionare o eliminare.
7. Al termini, premere il tasto EXIT.

“@” è attivo quando la funzione “Blocco canali” è impostata su "Acceso".

É possible selezionare queste opzioni simplicamente premendo il tasting CH LIST sul telecomando.

Attivazione del Blocco canali

Tramite esta funzione è possible impedireagli utenti non autorizzati,ad esempio i bambini,di guardare programmi non adatti,annullando il video e azzerando l'audio.

La funzione Blocco canali non più essere disattivata utilizzando i tasti sul pannello laterale.

Questa operazione può essere eseguita soloattraverso il telecomando,perciosi consiglia di tenerlo fuori da ladda portata dei bambini.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasting o▼ per selezionare "Canale", quando premere il tasting ENTER.
2. Premere il tasting o▼ per selezionare "Gestore canale", quando premere il tasting ENTER.
3. Premere nuovamente il tasting o▼ per selezionare "Blocco canali", quindi premere il tasting ENTER.
4. Premere nuovamente il tasting o▼ per selezionare "Acceso" o "Spento". Premere il tasting ENTER.
5. Premere il tasting o▼ per selezionare "Elenco canali", quando premere ENTER per annullare.
6. Premere il tastingo per selezionare " "
7. Premere il tasting o▼ per selezionare i canali da bloccare, quando premere il tasting ENTER.
8. Ripetere questi passaggi per agli canale da bloccare o sbloccare.
9. Al terminne, premere il tasto EXIT.

Selezionare "Acceso" o "Spento" nel menu "Blocco canali" per attivare o disattivare confacilityi i canali selezionati su " ".

possibl e scambiare i numeri di due canali, in modo da:

Modifica l'ordine numero assegnato automaticamente ai canali.
Assegnare numeroi facili da ricordare ai canali utilizzati più spesso.

1. Premere il tastingo MENU per visualizzare il menu.

Premere il tasting o▼ per selezionare "Canale", quando premere il tasting ENTER.

1. Premere il tasting o▼ per selezionare "Ordina", quindi premere il tasting ENTER.
2. Selezionare il numero del canale da modificare premendo più volte il tasting o▼. Premere il tasting ENTER.

Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

1. Premere il tasting o▼ per passare alla posizione desiderata, quando premere il tasting ENTER.
   Il canale selezionato viene scambiato con il canale precedentamente assegnato a numero.
2. Ripetere i passaggi da 3 a 4 per agli canale da ordinare.
3. Al terminne, premere il tasto EXIT.

Asseg Nazionale di nomi ai canali

I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. è possible tuttavia assegnare nuovi nomi modificando quelli esistenti.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasting o▼ per selezionare "Canale", quindi premere il tasting ENTER.
2. Premere il tasting o▼ per selezionare "Nome", quindi premere il tasting ENTER.
3. Se necessario, selezionare il canale a cui assegnare un nuovo nome premendo il tasting o▼. Premere il tasting ENTER.

Viene visualizzata la barra di selezione attorno alla casella del nome.

4.

Per	Operazione da esquire
Selezionare una lettera, numero o significato	Premere il tasto ▲ o ▼
Passare alla lettera successiva	Premere il tasto ▷
Tornare alla lettera precedente	Premere il tasto ▲
Confermare il nome	Premere il tasto ENTER

I caratteri disponibili sono : Lettere dell'alfabeto (A~Z) / Numeri (0~9) / Caratteri speciali (-, spazio)

1. Ripetere i passaggi da 3 a 4 per agli canale al quale si desidera assegnare un nuovo nome.
2. Al terminne, premere il tasto EXIT.

Sintonia fine dei canali

Utilizzare la sintonia fine per regolare manually un canale la cui riscezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare direttamente il canale da sintonizzare.
2. Premere il tastingo MENU per visualizzare il menu. Premere il tastingo o▼ per selezionare "Canale", quindi premere il tastingo ENTER.
3. Premere il tasting o▼ per selezionare "Sintonia fine", quindi premere il tasting ENTER.
4. Premere il tasting o per regolare la sintonia fine. Premere il tasting ENTER.
5. Al terminne, premere il tasto EXIT.

I canali sintonizzati e memorizzati sono evidenziati da un asterisco "..." alla destra del numero del canale nel relativo riquadro. Il numero del canale diventa roso.
Per reimpostare la sintonia, selezionare "Reset" premendo il pulsante o , quando premere ENTER.

Modifica dello standard dell'immagine

É possibile selezionare il tipo di imagine che più corrisponde alle proprie esigenze.

1. Premere il tastingo MENU per visualizzare il menu. Premere il tastingo ENTER per selezionare "Imagine".
2. Premere di nuovo ENTER per selezionare "Modalità".
3. Premere il tasting o▼ per selezionare l'effetto desiderato. Premere il tasting ENTER.
4. Al terminne, premere il tasto EXIT.

Dinamica: Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso.
Standard: Imposta l'imagine per una visualizzazione ottimale in condizioni di luce normali.
Film: Imposta l'imagine per una visualizzazione confortevole in un ambiente buio.

La modalità Imagine delve essere regolata separatamente per anni sorgente d'ingresso.
Premendo il tasting "Reset" è possible ripristinare le impostazioni di fabbrica per visualizzare l'imagine. (Consultare "Ripristino delle impostazioni predefinite dell'imagine" a pagina 19)

É inottre possibl e premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell'imagine.

Regolazione dell'immagine personalizzata

Il teilevisore dispon di varie impostazioni che consentono di controllare la qualità dell'imagine.

1. Per selezionare l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'imagine" a pagina 14.
2. Premere il tasting o▼ per selezionare una voce. Premere il tasting ENTER.
3. Premere il tasting o per augmentare o diminuire il valore di una voce. Premere il tasting ENTER.
4. Al terminne, premere il tasto EXIT.

Contrasto: Regola l'effetto chiaro-scuro tra gli oggetti e lo sfondo.
Luminosità: Regola la luminosità dell'intero schermo.
Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri.
Colore: Regola i colori rendendoli piu chiari o scuri.
Tinta(solo NTSC): Regola i colori degli oggetti, rendendoli più rossi o verdi per offrir immagini più naturali.

Le regolazioni vengono memorizzate in base alla modalità Picture (Imagine) selezionata.

In modalità PC, solo regolabili solo le opzioni "Contrasto" e "Luminosità".
La funzione "Tinta" è disponibile solo in modalità "HDMI" e "Component".

Modifica del tono del colore

É possible selezionare il tono del colore ottimale per la propria vista.

1. Per selezionale l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'imagine" (pagina 14).
2. Premere il tasting o▼ per selezionare "Toni colore", quando premere il tasting ENTER.
3. Premere il tasting o▼ per selezionare il tono del colore desiderato. Premere il tasting ENTER.
4. Al termini, premere il tasto EXIT.

Freddo2: Rende il colore più bluastro rispetto all'opzione "Freddo1".
Freddo1: Rende il bianco bluastro.
Normale:Mantiene intatto il colore bianco.
Caldo1: Rende il bianco rossastro.
Caldo2: Rende il colore più rossastro rispetto all'opzione "Caldo1".

Le regolazioni vengono memorizzate in base alla modalità dell'imagine selezionata.

Se la modalità dell'imagine è impostata su Dinamica o Standard, le opzioni Caldo1 e Caldo2 non sono disponibili.

È possibile regolare la luminosità dello schermo modificando la retroilluminazione dell'LCD. (0~10)

1. Per selezionare l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'imagine" (pagina 14).
2. Premere il tasting o▼ per selezioneare "Retroilluminazione", quando premere il tasting ENTER.
3. Premere il tasting o per augmentare o diminuire il valore di una voce. Premere il tasting ENTER.
4. Al termini, premere il tasto EXIT.

Configurazione delle impostazioni dettagliate dell'immagine

È possibile selezionare il tono del colore ottimale per la propria vista.

1. Premere il tastingo MENU per visualizzare il menu.
2. Premere il tasto ENTER per selezionare "Imagine".
3. Premere o▼ per selezionare "Impostazioni dettaglio", quindi premere il tasto ENTER.
4. Selezionare l'opzione desiderata premendo il tasto o , quando premere il tasto ENTER. Le opzioni disponibili sono: Regolazione del nero, Contrasto Dinamico, Gamma, Bilan bianco, Controllo colore, Miglioramento dell'imagine sui bordi, Spazio colore.
5. Una volta terminata l'impostazione, premere il tasto ENTER.
6. Al terminne, premere il tasto EXIT.

   In modalità Film o Standard, l'opzione Impostazioni dettaglio può essere selezionata.
   Se la funzione DNle è impostata su Spento, l'opzione Impostazioni dettaglio non può essere selezionata se la Modalità dell'immagine è impostata su Standard.
   Regolazione del nero: Spento/Bassa/Media/Alto

Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profundità.

Contrasto Dinamico: Spento/Bassa/Media/Alto

Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo.

Gamma: -3 +3

Consente di regolare la luminosità media delle immagini.

Premere il tasto o fina a raggiungere l'impostazione ottimale.

Spazio colore: Automatico/Wide

É possible impostare lo spazio di riproduzione del colore del segnale di ingresso su Automatico o Wide.

Bilan bianco: R Offset/G Offset/B Offset/R Gain/G Gain/B Gain/Reset

Consente di regolare la temperatura del colore per ottenere immagini più naturali.

R Offset/G Offset/B Offset/R Gain/G Gain/B Gain: Una volta modificato il valore, lo schermo viene aggiornato automaticamente.

Selezionare I'opzione desiderata premendo il tasting o▼, quindi premere ENTER.

Premere il tastingo o fina a raggiungere I'impostazione ottimale.

Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

Controllo colore: Rosa/Verde/Blu/Bianco/Reset

Queste impostazioni possono essere regolare in base alle proprie preferenze personali.

Rosa/Verde/Blu/Bianco: Una volta modificato il valore, lo scherno viene automaticamente aggiornato.

Selezionare I'opzione desiderata premendo il tasting o▼, quindi premere ENTER.

Premere il tasto o fina a raggiungere l'impostazione ottimale.

Reset: Vengono ripristinate le regolazioni predefinite del colore.

Migliora imm bordi: Spento/On

Consente di mettere in risalto i bordi degli oggetti.

Modifica delle dimensioni dell'immagine

È possibile impostare le dimensioni dell'immagine che più si adattano alle proprie esigenze.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasto ENTER per selezionare "Imagine".
2. Premere il tasting o▼ per selezionare "Formato", quindi premere il tasting ENTER.
3. Selezionare I'opzione desiderata premendo il tasting o▼. Premere il tasting ENTER.
4. Al termini, premere il tasto EXIT.

Automatico: Regola automaticamente la dimensione dell'imagine su un rapporto larghezza/ altezza "16:9".
16:9: Regola la dimensione dell'imagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiciche.
Wide Zoom: Aumenta le dimensioni dell'immagine a più di 4:3.
Zoom: Ingrandisce il fornato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale.
Solo scansione: Con segnali di ingresso da 720p, 1080i, visualizza le immaginiosi come sono, senza tagli.

La funzione "Automatico" è disponibile solo in modalità "TV", "Ext1", "Ext2", "AV" e "S-Video".
In modalità PC, è possibile regolare solo i formati "16:9" e "4:3".

Zoom: SeLECTIONARE premendo i tasti o . Per spostare l'immagine in alto o in basso,'utilizzare il tasting o . Dopoe ave selezionato, premere il tasting o per augmentare o ridurre il formato dell'immagine in direzione verticale.
Wide Zoom: Spostare lo schermo verso l'alto e verso il basso utilizzato il tastingo ▲ o ▼ dopo avereselezionato ☑ tramite il tastingo ▷ o ENTER.

É possible selezionare queste opzioni semplicamente premendo il tasto P.SIZE del telecomando.

Fermo imagine corrente

Premere il tasting STILL per fermare un'immagine in movimento. Premere nuovamente il tasting per annullare il dato.

Selezione della modalità schermo

Quando si imposta il programma dell'immagine su Automatico su un teilevisore con programma 16:9, è possible determinare le dimensioni dell'immagine da visualizzare nel programma 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un programma dell'immagine diverso e但这a funzione deve essere quando selezionata dall'utente.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasting per selezionare "Imagine".
2. Premere il tasting o▼ per selezionare "Mod schermo", quindi premere il tasting ENTER.
3. Selezionare I'opzione desiderata premendo il tasting o▼. Premere il tasting ENTER.

Le opzioni disponibili sono: 16:9, Wide Zoom, Zoom, 4:3

16:9: Imposta l'imagine in modalità 16:9.
Wide Zoom: Aumenta le dimensioni dell'imagine a più di 4:3.
Zoom: Ingrandisce verticalmente la dimensione dell'imagine sullo schermo.
4:3: Imposta la visualizzazione nella modalità normale 4:3.

1. Al terminne, premere il tasto EXIT.

In modalità Automatico, l'opzione Formato immagine è disponibile.
Questa funzione non è disponibile in modalità PC, Component o HDMI.

Ripristino delle impostazioni predefinite dell'immagine

È possibile ripristinare le impostazioni di visualizzazione dell'immagine preimpostate in fabbrica.

1. Per selezionale l'effetto dell'imagine desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'imagine" (pagea 14).
2. Premere il tasting o▼ per selezionare "Reset", quindi premere il tasting ENTER.
3. Premere il tasting o▼ per selezionare "OK" o "Annulla". Premere il tasting ENTER.
4. Al terminne, premere il tasto EXIT.
   La funzione "Reset" verrà impostata per agli modalità immagine.

Se il segnale ricevuto dal teilevisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

1. Premere il tastingo MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare "Imagine".

1. Selezionare I'opzione desiderata premendo il tasto o , quando premere il tasto ENTER.

Le opzioni disponibili sono: Digital NR, Active Color, DNlE.

1. Una volta terminata l'impostazione, premere il tasto ENTER.

2. Al terminne, premere il tasto EXIT.

Digital NR: Spento/Bassa/Media/Alto/Automatico

Se il segnale ricevuto dal teilevisore è debole, è possibile attivare esta funzione per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

Questa funzione non è disponibile in modalità PC.
Active Color: Spento/Acceso
Attivando esta opzione, i colori del cielo e dell'erba appariranno più chiari e vividi sullo schermo.
Questa funzione non è disponibile in modalità PC.
Questa funzione non è disponibile in modalità Film e Standard.
DNle: Spento/Demo/Acceso

Questo apparecchio teilevivo include la funzione DNle per offrir un'alta qualità visiva. Attivando questa opzione, è possible visualizzare l'immagine con la funzione DNle attenuata. Se si imposta la funzione DNle su Demo, è possible visualizzare a scopo dimostrativo una immagine migliorata atraverso la funzione DNle e una immagine normale. Utilizzando esta funzione, è possible rendersi conto della differenza di qualità visiva.

DNleTM (motore Digital Natural Image) [DNleTM]
Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algo ratmo di compensazione dell'immagine permette di ottenerere immagini più brillanti, chiare e dettagliate. La Tecnologia DNIE™ si adatta a agli tipo di segnale.

Questa funzione non è disponibile in modalità PC.
Questa funzione non è disponibile in modalità Film.

Questa funzione consente di visualizzare un'immagine secondaria all'interno dell'imagine principale del programma o della sorgente video impostata. In quello modo, è possibile visualizzare l'imagine di un programma o di una sorgente video esterna nelle si guarda l'imagine principale.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasting o▼ per selezionare "Impostazione", quindi premere il tasting ENTER.

1. Premere il tasting o▼ per selezionare "PIP", quando premere il tasting ENTER.
2. Premere di nuovo il tasto ENTER.

Premere il tasting o▼ per selezionare "Acceso", quando premere il tasting ENTER.

Se la funzione PIP è attiva, l'imagine principale viene visualizzata nel formato "16:9".

1. Premere il tasting o▼ per selezionare "Sorgente", quando premere ENTER. Selezionare la sorgente dell'immagine secondaria premendo il tasting o▼, quando premere ENTER.

   L'imagine secondaria può provenire da diverse sorgenti ed essere scelta in base a cui è impostata l'imagine principale.

2. Premere il tasting o▼ per selezionare il "Formato" dell'immagine secondaria, quando premere il tasting ENTER. Selezionare un tipo premendo il tasting o▼, quando premere il tasting ENTER.

   Se l'imagine principale è in modalità "PC" e "Comp.", l'opzione "Formato" non è disponibile.

3. Premere il tasting o per selezionare "Posizione", quindi premere ENTER.

Selezionare la posizione dell'immagine secondaria premendo il tasto o , quando premere il tasto ENTER.

1. Premere il tastingo o per selezionare "Programma", quindi premere ENTER.
   Per selezionare il canale da visualizzare come imagine secondaria, premere il tasting o▼. Premere il tasting ENTER.
   La funzione "Programma" più essere attivata quando l'immagine secondaria è impostata su TV.

2. Al terminne, premere il tasto EXIT.

L'imagine nella finestra PIP può diventare lievamente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke.

Sorgente: Consente di selezionare la sorgente dell'immagine secondaria.
Formato: Consente di selezionare la dimensione dell'immagine secondaria.
Posizione: Consente di spostare l'immagine secondaria.
Programma: Consente di modificare l'imagine secondaria.

Impostazioni della funzione PIP

O:PIP è attivata, X:PIP è disattivata

Secondario Principale	TV analogico	Est.1	Est.2	AV	S-Video	Component	HDMI	PC	TV digitale
Component	O	O	O	O	X	X	X	X	X
HDMI	O	O	O	O	X	X	X	X	X
PC	O	O	O	O	X	X	X	X	X

Livello di nero HDMI

Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profundità.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasting o▼ per selezionare "Impostazione", quando premere il tasting ENTER.
2. Premere il tasting o▼ per selezionare "Livello di nero HDMI", quando premere il tasting ENTER.
3. Premere il tasting o▼ per selezionare "Normale" o "Bassa", quando premere il tasting ENTER.
4. Al terminne, premere il tasto EXIT.

   Questa funzione si attiva solo quando l'ingresso esterno è collegato a HDMI (segnali RGB).

Normale: Lo schermo diventa più luminoso.
Bassa: Lo schermo diventa più scuro.

Modifica dello standard audio

É possible selezionale il tipo di effeto audio da utilizzare nelle seguera una trasmissione.

1. Premere il tastingo MENU per visualizzare il menu.

Premere il tasting o▼ per selezionare "Suono", quindi premere il tasting ENTER.

1. Premere il tasto ENTER per selezionare "Modalità".
2. Selezionare I'effetto audio desiderato premendo il tasting o▼, quando premere il tasting ENTER.
3. Al termini, premere il tasto EXIT.

Standard:
Musica:
Film:
Dialoghi:
Personalizzata:

Selezione la modalità audio normale.
Enfatizza la musica rispetto alla voce.
Ofre un'esperienza audio completa e intensa adatta alla visualizzazione di film.
Enfatizzla voce rispetto ad altri suoni.
Consente di personalizzare le impostazioni audio.
Per maggiori informazioni, consultare "Regolazione delle impostazioni audio".

Regolazione delle impostazioni audio

Le impostazioni audio possono essere regolare in base alle proprie preferenze personali.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasting o▼ per selezionare "Suono", quindi premere il tasting ENTER.
2. Premere il tasting o▼ per selezionare "Equalizzatore", quindi premere ENTER.
3. Premere il tasting o▼ per selezionare una voce. Premere il tasting ENTER.
4. Premere il tasting o▼mino a raggiungere l'impostazione desiderata. Premere il tasting ENTER.
5. Al terminne, premere il tasto EXIT.

   Se si modificano queste impostazioni, si attiva automaticamente la modalità audio "Personalizzata".

Impostazione di TruSurround XT (TS XT SRS)

TruSurround XT è una Tecnologia SRS brevettata che risolve il problema della riproduzione di contentuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del teilevisore. è pienamente compatible con tutti i formati multicanale.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasting o▼ per selezionare "Suono", quindi premere il tasting ENTER.
2. Premere il tasting o▼ per selezionare "TS XT SRS", quindi premere ENTER.
3. Premere il tasting o per selezionare "Acceso" o "Spento". Premere il tasting ENTER.
4. Al terminne, premere il tasto EXIT.

TruSurround XT, SRS e il symbolo sono marchi di SRS Labs, Inc. La technologia TruSurround XT é incorporata in base ai termini della licenza di SRS Labs, Inc.

É possible selezionare queste opzioni simplicamente premendo il tasting SRS sul telecomando.

Collegamento delle cuffie

É possible collegare le cuffie al televisore se si desidera guardare un programma tevisivo senza disturbare le autres personne presente nella stanza.

Quando si inserisce il jack della cuffia nella porta corrispondente, nel menu Suono sono disponibili solo le opzioni "TS XT SRS" e "Volume auto".
L'uso prolongato delle cuffie ad alto volume puo causare danni all'udito.
Quando sicollege la cuffia alsystema,gli altoparlanti vengono disattivati.
Il volume delle cuffie e quello del teilevisore si regolano in modo diverso.

Sezione della modalità audio

È possibile selezionale are le modalità audio semplicamente premendo il tasting "DUAL". Quando si preme il tasting, la modalità audio corrente appeare sullo schermo.

	Tipo di audio	DUAL 1/2	Predefinito
FM Stereo	Mono	MONO	Cambio automatico
	Stereo	STEREO ↔ MONO
	Dual	DUAL 1 ↔ DUAL 2	DUAL 1
Stereo NICAM	Mono	MONO	Cambio automatico
	Stereo	MONO ↔ STEREO
	Dual	MONO ↔ DUAL 1-DUAL 2	DUAL 1

É possible selezionare queste opzioni semplicamente premendo il tasting DUAL sul telecomando.

Se il segnale stereo è debole e si verifica unchio automatico, passare alla modalità Mono.

Regolazione automatica del volume

Le condizioni del segnale variano a seconda dell'emittente, ma non è pratico regolare il volume agli volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto oppure augmentando il livello dell'uscita audio quando il segnale di modulazione è basso.

1. Premere il tastingo MENU per visualizzare il menu. Premere il tastingo o▼ per selezionare "Suono", quindi premere il tastingo ENTER.
2. Premere il tasting o▼ per selezionare "Volume auto", quando premere il tasting ENTER.
3. Premere il tasting o per selezionare "Acceso" o "Spento". Premere il tasting ENTER.
4. Al terminne, premere il tasto EXIT.

Selezione di Mute interno

Se si desidera ascoltare l'audio da altoparlanti separati, annullare l'amplificatore interno.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasting o▼ per selezionare "Suono", quando premere il tasting ENTER.
2. Premere il tasting o▼ per selezionare "Mute interno", quando premere ENTER.
3. Premere il tasting o per selezionare "Acceso" o "Spento". Premere il tasting ENTER.
4. Al terminne, premere il tasto EXIT.
   Se "Mute interno" è impostato su "Acceso", non è possibile regolare i comandi del menu Suono, all'influori di "Sezione audio" (in modalità PIP).

Attivazione dell'audio dell'imagine secondaria

Durante l'uso della funzione PIP, è possible ascoltare l'audio dell'imagine secondaria.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tastingo o▼ per selezionare "Suono", quindi premere ENTER.
2. Premere il tasting o▼ per selezionare "Selezione audio", quando premere ENTER.
3. Premere il tasting o▼ per selezionare "Secondario". Premere il tasting ENTER.
4. Al termine, premere il tasto EXIT.

Principale: Consente di ascoltare l'audio dell'imagine principale.

Secondario: Consente di ascoltare l'audio dell'imagine secondaria.

É possible selezionare esta opzione quando la PIP o Acceso.

Ripristino delle impostazioni audio predefinite

Se la modalità Gioco è On, la funzione di reimpostazione dell'audio è attiva. Selezionando la funzione Reset dopo aver effettuato l'impostazione, l'equalizzatore viene reimpostato ai valori di fabbrica.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasting o▼ per selezionare "Suono", quindi premere il tasting ENTER.
2. Premere il tasting o▼ per selezionare "Reset", quindi premere il tasting ENTER.
3. Al termine, premere il tasto EXIT.

É possible selezionare esta opzione quando la modalità Gioco è attiva.

Impostazione e visualizzazione dell'ora corrente

É possible impostare l'orologio del teilevisore per visualizzare l'ora corrente quando si preme il tasto INFO. É necessario impostare l'oraancheperutilizzareil timer di accensiono o spegnimento automatico.

1. Premere il tastingo MENU per visualizzare il menu.

Premere il tasting o▼ per selezionare "Impostazione", quando premere il tasting ENTER.

1. Premere il tastingo o▼ per selezionare "Ora", quindi premere ENTER.

2. Premere il tasto ENTER per selezionare "Imposta Ora".

Per	Premere
Passare a “Mese”, “Data”, “Anno”, “Ora” o “Minuto”	< o >
Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto”	▲ o▼
Premere il tasting ENTER.

1. Al terme, premere il tasting.

Se scollega il cavo di alimentazione, sare necessario impostare nuovamente l'orologio.

É anche possibile impostare l'anno, il mese, la data, l'ora e i minuti premendo i tasti numerici del telecomando.

Impostazione del timer di spegnimento

È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del tevisore in modalità standby.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o▼ per selezionare "Impostazione", quando premere il tasto ENTER.
2. Premere il tastingo o▼ per selezionare "Ora", quindi premere ENTER.
3. Premere il tastingo o▼ per selezionare "Timer stand-by", quindi premere ENTER.
4. Premere ripeturamente il tasting o sino a quando appara l'impostazione desiderata (Spento, 30, 60, 90, 120, 150, 180). Premere il tasting ENTER.
5. Al terminne, premere il tasto EXIT.

Quando il timer raggiunge lo 0 il tevisore passa automaticamente in modalità Standby.

Accensione e spegnimento automatico del teilevisore

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o▼ per selezionare "Impostazione", quando premere il tasto ENTER.
2. Premere il tastingo o▼ per selezionare "Ora", quindi premere ENTER.
3. Premere il tasting o▼ per selezionare "Timer 1", "Timer 2", "Timer 3", quindi premere ENTER.
4. Premere il tasting o▼ per impostare l'opzione "Ora", quando premere il tasting per passare all'opzione successiva. Impostare le altre voci utilizzando lo stesso metodo.

	Attivazione o disattivazione	Premere il tasting ▲ o ▼
Ripetizione	Selezionare Una volta, Ogni giorno, Lun-Ven, Lun-Sab, Sab-Dom	Premere il tasting ▲ o ▼
Volume	Impostare un valoro compreso tra 0 e 100.	Premere il tasting ▲ o ▼
Programma	Impostare un valoro compreso tra Programma.	Premere il tasting ▲ o ▼

Al terminne, premere il tasto RETURN.

• L'ora corrente appeare agli volta che si preme il tasto INFO.

• É possible impostare l'ora, i minuti e il canaleanche premendo i tasti numerici del telecomando.

• Al terminne, premere il tasto EXIT.

Scelta della lingua

Quando si utilizes il teilevisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori.

1. Premere il tastingo MENU per visualizzare il menu a video. Premere il tastingo o per selezionare "Impostazione", quindi premere ENTER.
2. Premere il tastingo o▼ per selezionare "Lingua", quindi premere ENTER.
3. Selezionare la lingua desiderata premendo ripeturamente il tasto o . Premere il tasto ENTER.

É possible scegliere fra 17 lingue diverse.

1. Al terminne, premere il tasto EXIT.

Uso della modalità Gioco

Quando ci si collega a una console di gioco come PlayStation™ o Xbox™, è possibile divertirsi con giochi più realisti ci utilizzando il menu Giochi.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasting o▼ per selezionare "Impostazione", quando premere il tasting ENTER.
2. Premere il tasto o▼ per selezionare "Modalità gioco", quando premere il tasto ENTER.
3. Premere il tasting o per selezionare "Acceso" o "Spento". Premere il tasting ENTER.

4. Al terme, premere il tasto EXIT.

   Per scollegare la console di gioco e collegare un altro dispositorio esterno, annullare la modalità gioco nel menu impostazione.
   Se si visualizza il menu TV in modalità Gioco, lo schermo sfarfalla leggermente.
   La modalità Gioco non è disponibile in modalità TV.
   Se la modalità Gioco è attiva:

5. Le modalità Immagine e Audio vengono impostate automaticamente su Personalizzata e non possono essere modificate.

6. La modalità Audio nel menu Suono viene disattivata. Regolare l'audio mediante l'equalizzatore.
7. La funzione di reimpostazione dell'audio viene attivata. Selezionando la funzione Reset dopo aver effettuito l'impostazione, l'equalizzatoreiene reimpostato ai valori di fabbrica.

Impostazione della modalità Pagina blu / Selezione della melodia

Pagina blu:

Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell'imagine disturbata.

Se si desidera continuare a visualizzare l'immagine di qualità scadente, è necessario impostare la modalità "Pagina blu" su "Spento".

Melodia:

È possible impostare una melodia da riproduire quando si accende o si spegne il teilevisore.

1. Premere il tastingo MENU per visualizzare il menu.
   Premere il tasto o▼ per selezionare "Impostazione", quindi premere il tasto ENTER.
2. Premere il tasting o▼ per selezionare "Pagina blu" o "Melodia". Premere il tasting ENTER.
3. Una volta terminata l'impostazione, premere il tasto ENTER.

Pagina blu: Spento/ Acceso
Melodia: Spento/Bassa/Media/Alto
4. Al termine, premere il tasto EXIT.

Impostazione di PC con sistema Home theater

È possibile migliorare la qualità delle immagini configurando le impostazioni dello schermo in modalità PC.

Se si attiva la funzione PC Home Theater, è possibile configurare le opzioni Impostazioni dettaglio come in modalità PC (quando la modalità dell'immagine è impostata su Standard o Film).

1. Premere il tastingo MENU per visualizzare il menu.

Premere il tasting o▼ per selezionare "Impostazione", quando premere il tasting ENTER.

1. Premere il tastingo o▼ per selezionare "PC con sistema Home theater".
   Premere il tasto ENTER.
2. Premere il tasting o per selezionare "Acceso" o "Spento". Premere il tasting ENTER.
3. Al termini, premere il tasto EXIT.

Questa funzione è disponibile solo in modalità PC.

Impostazione di Effetto luce

In base alle condizioni di visualizzazione, è possible attivare/ disattivare il LED blu sul pannello anteriore del tevisore. Il suo uso consente risparmiare energia e di riposare la vista.

1. Premere il tastingo MENU per visualizzare il menu a video. Premere il tastingo o▼ per selezionare "Impostazione", quindi premere il tastingo ENTER.
2. Premere il tasting o▼ per selezionare "Effetto luce", quindi premere ENTER.
3. Selezionare l'opzione desiderata (Spento, Modalità Stby Acceso, Mod visione Acceso, Acceso) premendo il tasting o▼. Premere il tasting ENTER.

◆ Spento:	II LED non si accende.
◆ Modalità Stby Acceso:	II LED si accende in modalità Standby.
◆ Mod visione Acceso:	II LED si accende nelle spagnimento la TV.
◆ Acceso:	II LED si accende dopo lo spegnimento del teilevisore.

1. Al terminne, premere il tasto EXIT.

[LE23R81, LE26R81, LE23R83, LE26R83]

Utilizzato della funzione Risp. energia

Questa funzione regola la luminosità del teilevisore in modo da ridurre il consumo di energia. Quando si guarda il teilevisore di notte, impostare la modalità "Risp. energia" su "Alto" in modo da ridurre l'affaticamento degli occhi e il consumo di corrente.

1. Premere il tastingo MENU per visualizzare il menu a video. Premere il tastingo o▼ per selezionare "Impostazione", quindi premere il tastingo ENTER.
2. Premere il tasting o▼ per selezionare "Risp. energia", quindi premere ENTER.
3. Selezionare I'opzione desiderata (Spento, Bassa, Media, Alto, Automatico) premendo il tasting o . Premere il tasting ENTER.
4. Al termine, premere il tasto EXIT.

Selezione della sorgente

È possibile selezionale una delle sorgenti esterne collegate al jack di ingresso del teilevisore.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto o per selezionare "Inserisci", quindi premere il tasto ENTER.
2. Premere il tasto ENTER per selezionare "Elenco sorgenti".

   Se all'apparecchiatura non sono collegati dispositi vi esterni, nell'elenco sorgenti sono attivate solo le opzioni "TV", "Est.1", "Est.2". "AV", "S-Video", "Comp.", "PC", "HDMI1", "HDMI2" si attenuano solo collegando all'apparecchiatura i relativi dispositivi.

3. Selezionare il dispositorio desiderato premendo il tasting o▼. Premere il tasting ENTER.
   Premere il tasto SOURCE sul telecomando per scorrere tutte le sorgenti disponibili. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0~9), e il tasto P sul telecomando. Tuttavia non può essere selezionata con il tasto SOURCE.

Modifica dei nomi delle sorgenti di ingresso

Assegnare un nome al dispositivo collegato ai jack di ingresso per amplificare la selezione della sorgente di ingresso.

1. Premere il tastingo MENU per visualizzare il menu. Premere ENTER per selezionare "Inserisci".
2. Premere il tasting o▼ per selezionare "Modifica Nome", quando premere il tasting ENTER.
3. Premere il tasting o▼ per selezionare il dispositivo da modificicare. Premere il tasting ENTER.
4. Premere il tasting o per selezionare il dispositorio desiderato. Premere il tasting ENTER.
5. Al terme, premere il tasto EXIT.

Decoder Teletext

La maggior parte dei canali impostati supportano "teletext", pagine scritte che offrono informazioni riguardo a:

Orari dei programmi tevisivi.
Notiziari e previsioni del tempo.
Risultati sportivi.
Sottotitoli per non udenti.

Le pagine teletext sono organizzate in base a sei categorie:

Parte	Contenuto
A	Numero della pagina selezionata.
B	Identità della stazione emittente.
C	Numero della pagina currente o stato della ricerca.
D	Data e ora
E	Testo.
F	Informazioni sullo stato.

Visualizzazione delle informazioni Teletext

É possible visualizzare le informazioni teletext in qualsiasi momento, perché la ricezione del segnale sia Buona. In caso contrario:

Le informazioni potrebbero non apparire.
Alcune pagine potrebbero non essere visualizzate.

Per attivare la modalità Teletext e visualizzare il contento delle pagine:

1. Selezionare il canale che fornisce il servizio Teletext utilizzando il tasto P (图) o P (图).
2. Premere tasto TTX/MIX (3/2) per attivare la modalità Teletext.

Viene visualizzata la pagina dell'indice. L'indice cui èsere visualizzato in qualsiasi momento premendo il tasto MENU (€).

1. Premere nuovamente il tasto TTX/MIX (1/2).

La trasmissione corrente verrà visualizzata con le opzioni "Teletext", "Double" e "Mix" in ordine di apparizione sullo schermo.
4. Premere il tasto TV per uscire alla schermata del testo.
Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sia uguale a quella della

modalità del menu "Impostazione". Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu "Impostazione".

Selezione di una pagina Teletext specifica

Premere i tasti numerici sul telecomando per immettere direttamente il numero di pagina:

1. Digitare il numero di pagna a tre cître elencato nell'indice premendo i corrispondenti pulsanti numerici.
2. Qualora la pagina selezionata sua collegata con diverse pagine secondarie, le pagine secondarie vengono visualizzate in sequenza. Per fermare la visualizzazione di una specifica pagina, premere il pulsante PIP (3). Per riprendere, premere di nuovo il tasto PIP (3).
3. Uso delle varie opzioni di visualizzazione:

Per visualizzare...	Premere...
Sia le informazioni del teletext che la trasmissione normale.	TTX/MIX (≧/≧)
Il tasting nascosto (risposte aiquiz, ad esempio).	INFO (≧?)
Lo schermo normale.	INFO (≧?)
Una paginaa secondaria immettendo il relative numero a quattro cîre.	PRE-CH (≧)
La paginaa successiva.	P∘ (≧1)
La paginaa precedente.	P∘ (≧2)
Lettere con dimensionedoppia nella:	POSITION (≧3)
• Metà superiore dello schermo.	• Una volta
• Metà inferiore dello schermo.	• Due volte
Schemo normale.	• Tre volte

Utilizzato della modalità Fastext per selezionare una pagina Teletext

I vari argomenti inclusi nelle pagine Teletext sono contrassegnati da diversi colori e possono essere selezionati premendo i tasti colorati corrispondenti sul telecomando.

1. Visualizzare il contento delle pagine Teletext premendo il tasto TTX/MIX (②/②).
2. Premere il pulsante colorato corrispondente all'argomento desiderato.
   Gli argomenti disponibili sono elencati nella riga di stato.
3. Premere il tastingo grosso per visualizzare la pagina precedente. Premere il tastinge verde per visualizzare la pagina successiva.
4. Premere il tasto TV per uscire alla schermata del testo.

Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrare le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC sono differire in base alla versione di Windows e alla Scheduled video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in agli caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare cig sul "Pannello di controllo" nel menu Start di Windows.
2. Quando appeare la finestra del pannello di controllo,fare clic su "Aspetto e temi". Verrà visualizzata una finestra di dialogo.
3. Nella finestra successiva, fare cig sc su "Schemo". Verrà visualizzata una finestra di dialogo.
4. Fare clic sulla linguetta "Impostazioni" nella finestra di dialogo. Impostazione della corretta dimensione (risoluzione) L'impostazione ottimale è 1360 X 768.

Se la finestra di dialogo delle impostazioni contiene un'opzione relativa alla frequenza verticale, il valore corretto è "60" o "60 Hz". In caso contrario, fareblick su "OK" euscire alla finestra di dialogo.

Modalità di visualizzazione

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese nei limiti indicati)

D-Sub Inserisci

Modalità	Risoluzione	Orizzontale Frequenza (Hhz)	Verticale Frequenza (Hhz)	Frequenza di clock dei pixel Frequenza (MHhz)	Polarità sinc (H/V)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
	640×480	31,469	59,940	25,175	-/-
VESA	640×480	37,861	72,809	31,500	-/-
	640×480	37,500	75,000	31,500	-/-
	640×480	43,269	85,008	36,000	-/-
	800×600	37,879	60,317	40,000	+/+
	800×600	48,077	72,188	50,000	+/+
	800×600	46,875	75,000	49,500	+/+
	800×600	53,674	85,061	56,250	+/+
	1024×768	48,363	60,004	65,000	-/-
	1024×768	56,476	70,069	75,000	-/-
	1024×768	60,875	75,029	78,750	+/+
	1024×768	68,677	84,997	94,500	+/+
	1024×768	48,364	60,000	65,000	-/-
	1024×768	60,023	75,029	78,750	+/+
	1360×768	47,712	60,015	85,800	+/+
	1152×864	53,783	59,959	81,750	-/+
VESA	640×480	35,000	70,000	28,560	-/+
GTF	800×600	43,750	70,000	45,500	-/+
	1024×768	57,672	72,000	78,434	-/-

HDMI/DVI Inserisci

Modalità	Risoluzione	Orizzontale Frequenza (kHz)	Verticale Frequenza (Hz)	Frequenza di clock dei pixel Frequenza (MHz)	Polarità sinc (H/V)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
	640×480	31,469	59,940	25,175	-/-
VESA	800×600	37,879	60,317	40,000	+/+
	1024×768	48,364	60,000	65,000	-/-
	1360×768	47,712	60,015	85,800	+/+

La modalità interlacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si selezione un fornato video non standard.
Le modalità Separata (Separato) e Composite (Composito) sono supportate. Il formato SOG non è supportato.

Impostazione del PC

Regolazione grossa e fine dell'immagine (blocco imagine): Lo scopo della regolazione della qualità dell'immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo Cambando sintonizzazione, regolare la frequenza nel modo migliorere possibile ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l'imagine in modo che sua perfettamente centrata sullo schermo.

1. Preimpostazione: Premere il tasting SOURCE per selezionare la modalità PC.
2. Premere il tastingo MENU per visualizzare il menu. Premere il tastingo o▼ per selezionare "Impostazione", quando premere il tastingo ENTER.
3. Premere il tastingo o▼ per selezionare "PC", quando premere ENTER.
4. Premere il tasting per selezionare "Blocco imagine".
5. Premere il tasting o▼ per selezionare "Grossa" o "Fine", quando premere il tasting ENTER.
6. Premere il tasting o per regolare la qualità dello schermo. Premere il tasting ENTER.
7. Premere il tasto EXIT per uscire.

Modifica della posizione dell'imagine: Regolare la posizione dello schermo del PC se non si adatta allo schermo del teilevisore.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione "Regolazione grossa e fine dell'imagine (blocco imagine)".
2. Premere il tasting o▼ per selezionare "Posizione", quindi premere ENTER.
3. Premere il tasto o▼ per regolare la posizione verticale. Premere il tasto o▼ per regolare la posizione orizzontale. Premere il tasto ENTER.
4. Premere il tastinge EXIT per uscire.

Regolazione automatica dello schermo del PC: La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione "Regolazione grossa e fine dell'immagine (blocco imagine)".
2. Premere il tasting o▼ per selezionare "Regolazione auto", quando premere ENTER.
3. Premere il tasto EXIT per uscire.

Inizializzazione delle impostazioni dell'immagine: è possible sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione "Regolazione grossa e fine dell'imagine (blocco imagine)".
2. Premere il tasting o▼ per selezionare "Reset imagine",\ quindi premere il tasting ENTER.
3. Al termini, premere il tasto EXIT.

Uso del blocco Kensington antifurto

Il blocco Kensington è un disposativo usato per assicurare fisicamente ilsystema quando viene utilizzato in un luogo pubblico.

Il disposativo di blocco è in vendita separamente. L'aspetto del disposativo e il metodo di blocco possono variate, a seconda della marca. Per informazioni sull'uso, consultare il manuale fornito insieme al blocco Kensington.

1. Inserire il dispositivo di blocco nelle slot Kensington sullLCD del teilevisore (Figura 1) e ruotarlo nella direzione di blocco (Figura 2).
2. Collegare il cavo di blocco Kensington.
3. Fissare il blocco Kensington a un ravolo o altri oggettospesante.

Risoluzione dei problemi: Prima di contattare l'assistenza

Nessun audio o imagine	• Controllare che il cavo di alimentazione sia collegato alla presa di corrente. • Verificare di aver premuto i tasting sul pannello anteriore dell'apparecchio. • Controllare le impostazioni relative al contrasto e alla luminosità dell'imagine. • Controllare il volume.
Immagine normale ma audio assente	• Controllare il volume. • Controllare se si è premuto il tasting MUTE del telecomando. • Verificare che la funzione "Mute interno" sia disattivata.
Lo schermo è nero e l'indicatore di alimentazione lampeggia in modo continuo	• Sul computer controllare l'alimentazione e il cavo segnale. • Il tevisore sta utilizzando il proprio sistema di gestione alimentazione. • Muovero il mouse o premere un tasting qualsiasi sulla tastiera del computer.
Nessuna imagine oppure imagine in bianco e nero	• Regolare le impostazioni del colore. • Controllare se la selezione del sistema di trasmissione è corretta.
Interferenze di audio e imagine	• Provarare a identificare l'apparecchiatura elettrica che causa le interferenze e spostarla più lontano. • Collegare il tevisore a un'altra presa di alimentazione.
Immagine distorta o con disturbi, audio distorto	• Controllare la direzione e i collegamenti dell'antenna. Le interferenze sono spesso dovute all'uso di un'antenna interna.
Telecomando non funzionante	• Sostituire le batterie del telecomando. • Pulire il bordo superiore del telecomando (finestra di trasmissione). • Controllare i terminali delle batterie.
Appare il messaggio "Controlla cavo segnale".	• Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video. • Controllare che le sorgenti video o il PC siano accesi.
In modalità PC, appeare il messaggio "Modo non supportato".	• Controllare la risoluzione massima e la frequenza dell'adattatore video. • Confrontare questei valori con i dati delle modalità di visualizzazione.

Il pannello LCD TFT è composto da sub pixel (3.133.440) la cui produzione richiede una technologia molto sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Specifiche tecniche e ambientali

Nome del modello	LE23R8	LE26R8
Dimensione schermo (Diagonale)	23 poll.	26 poll.
Risoluzione PC	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz
Audio
Uscita	3 W X 2	5 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	586 x 79 x 406 mm	666 x 75 x 461 mm
Con supporto	586 x 216 x 446 mm	666 x 216 x 500 mm
Peso
(con supporto)	8kg	10 kg
Caratteristiche ambientali
Temperatura operativa	Da 10 °C a 40 °C	Da 10 °C a 40 °C
Umidità di esercizio	Da 10 % a 80 %,enza condensa	Da 10 % a 80 %,enza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C)	Da -20 °C a 45 °C
Umidità di stoccaggio	Da 5 % a 95 %,enza condensa	Da 5 % a 95 %,enza condensa

Design e specifiche sono soggetti a modifiche alla preavviso.
Questo prodotto è un'apparecchiatura digitale di Classe B.

Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta sul prodotto.

Questa pagina è stata lasciata intenzionalmente vuota.

1. Seletezione o dispositivo pretendido correggando no botão

ouV.

Se avete commenti oedomande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Contacte con SAMSUNG WORLDWIDE
