PL101 - Fotocamera SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fotocamera digitale
Marca	Samsung
Modello	PL101
Dimensioni (L x A x P)	95,7 x 56 x 20,3 mm
Peso	111 g (senza batteria né scheda di memoria)
Alimentazione	Batteria ricaricabile agli ioni di litio BP70A, 740 mAh; adattatore di rete
Tipo di sensore	CCD 1/2,33" (circa 7,79 mm)
Risoluzione effettiva	12,2 megapixel
Obiettivo	Samsung f=6,3-18,9 mm (equivalente 35-105 mm), apertura F3,0 (W)-F5,6 (T)
Schermo principale	2,7" QVGA (230.000 pixel)
Schermo frontale	LCD TFT 1,5" (61.000 pixel)
Messa a fuoco	Auto TTL (multipunto, centrale, rilevamento volti, tracciamento)
Velocità dell'otturatore	Auto 1/8-1/1500 s; Programma 1-1/1500 s; Notte 8-1/1500 s; Fuochi d'artificio 2 s
Memoria interna	Circa 5 MB
Memoria esterna	Scheda SD (fino a 4 GB garantiti) o SDHC (fino a 8 GB garantiti)
Connettività	Porta USB e Audio/Video (compatibile con cavo USB o A/V)
Funzioni principali	Modalità Auto, Programma, Notte, Fuochi d'artificio, autoritratto (schermo frontale), video
Manutenzione e pulizia	Evitare polvere e umidità; pulire la scheda di memoria con un panno morbido
Sicurezza	Non utilizzare vicino a gas/esplosivi; tenere fuori dalla portata dei bambini; evitare il flash troppo vicino agli occhi
Ricambi	Batteria BP70A, caricabatterie, cavo USB, cavo A/V, custodia (opzionale)

Domande frequenti - PL101 SAMSUNG

Come inserire la batteria e la scheda di memoria nel Samsung PL101?

Aprire il vano batteria. Inserire la batteria con il logo Samsung rivolto verso l'alto. Per la scheda di memoria, inserirla con il chip verso l'alto fino a sentire un clic. Per rimuoverla, spingere delicatamente la scheda per espellerla.

Come caricare la batteria del PL101?

Utilizzare l'adattatore di rete fornito. Collegarlo alla fotocamera e a una presa di corrente. La spia è rossa durante la ricarica e verde a ricarica completata.

Come scattare una foto in modalità Auto?

Ruotare la ghiera di selezione sulla modalità Auto. Inquadrare il soggetto, premere a metà corsa l'otturatore per mettere a fuoco (cornice verde), quindi premere completamente per scattare la foto.

Come utilizzare lo schermo frontale per un autoritratto?

In modalità Scatto, premere una volta il pulsante Schermo LCD Frontale. Lo schermo frontale passa in modalità autoritratto. Inquadrarsi, quindi premere l'otturatore per scattare la foto.

Come filmare un video con il PL101?

Ruotare la ghiera di selezione sulla modalità Video. Inquadrare il soggetto e premere l'otturatore per iniziare la registrazione. Premere [OK] per mettere in pausa e di nuovo l'otturatore per fermare.

Come trasferire le foto su un computer Windows?

Collegare la fotocamera al computer con il cavo USB. Accendere la fotocamera. Su Windows Vista, selezionare Run Installer.exe. Seguire le istruzioni per salvare i file. Il software Intelli-studio può essere utilizzato per gestire e modificare le foto.

Cosa fare se la batteria non si carica?

Verificare che il caricabatterie sia ben collegato e che la spia si accenda. Se la spia rimane spenta, provare a reinserire la batteria. Utilizzare solo batterie e caricabatterie Samsung per evitare problemi.

Come impostare la data e l'ora sul Samsung PL101?

Al primo avvio, viene visualizzata la schermata di configurazione iniziale. Selezionare la lingua, impostare la data e l'ora, e scegliere il fuso orario. È possibile modificare queste impostazioni anche tramite il menu.

Quali tipi di schede di memoria sono compatibili con il PL101?

La fotocamera accetta schede SD (fino a 4 GB garantiti) e SDHC (fino a 8 GB garantiti). La memoria interna è di circa 5 MB.

Come pulire l'obiettivo o lo schermo della fotocamera?

Evitare il contatto con liquidi. Utilizzare un panno morbido e asciutto per pulire l'obiettivo e lo schermo. Se la scheda di memoria è sporca, pulirla con un panno morbido prima di inserirla. Non usare prodotti chimici.

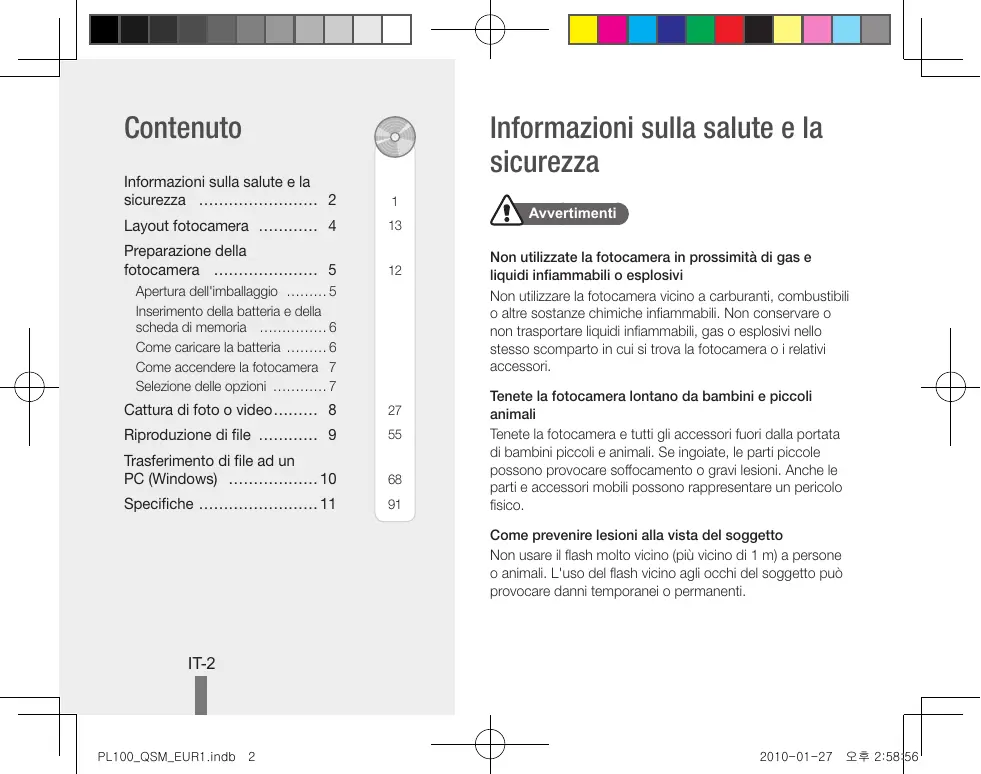

MANUALE UTENTE PL101 SAMSUNG

Informazioni sulla salute e la sicurezza 2

1

Layout fotocamera 4

13

Preparazione della fotocamera 5

12

Apertura dell'imballaggio 5

Inserimento della batteria e della scheda di memoria 6

Come caricare la batteria 6

Come accendere la fotocamera 7

Selezione delle opzioni 7

Cattura di foto o video. 8

27

Riproduzione di file 9

55

Trasferimento di file ad un PC (Windows) 10

68

Specifiche 11

91

IT-2

Informazioni sulla salute e la sicurezza

Avertimenti

Non utilizzate la fotocamera in prossimità di gas e liquidi infiammabili o esplosivi

Non utilizzato la fotocamera vicino a carburanti, combustibili o altre sostanze chimiche inflammabili. Non conservare o non trasportare liquidi infammabili, gas o esplosi nelle stesso scomparto in cui si trova la fotocamera o i relativi accessori.

Tenete la fotocamera lontano da bambini e piccoli animali

Tenete la fotocamera e tutti gli accessori fuori alla portata di bambini piccoli e animali. Se ingoiate, le parti piccole sono provocare soffocamento o gravi lesions. Anche le parti e accessori mobili sono rappresentare un pericolò fisico.

Come prevenir lesioni alla vista del soggetto

Non usare il flash molto vicino (più vicino di 1 m) a persona o animali. L'uso del flash vicinoagli occhi del soggetti più provocare danni temporanei o permanenti.

Maneggiate e smaltite con cura le batterie e i caricabatterie

Utilizzare solo batterie e caricabatterie approxiada Samsung. Batterie e caricabatterie incompatibili sono provocare ferite o dati seri alla fotocamera.
Non posizionate mai batterie o fotocamere sopra o all'interno di dispositivi di riscaldamento come microonde, forn di radiatori. Le batterie surriscaldate rischiano di esplodere.

Attenzione

Maneggiare e smaltire la fotocamera con attenzione e delicatamente

• Evitare che sulla fotocamera vengano versati liquidi poiché ciò pourovacare danni seri. Non maneggiare la fotocamera con le mani bagnate. Eventuali danni provocati dall'acqua alla fotocamera posso n invalidate la garanzia del produttore.

• Evitare di utilizzare o di conservare la fotocamera in aree polverose, sporche, umide o poco ventilate per evitare danni alle parti mobili e ai componenti interni.

• Far attenzione quando si collegano i cavi o adattatori e quando si installano le batterie e schede di memoria. Forzando i connettori, collegando i cavi in modo incorretto o installando le batterie e le schede di memoria non secondo la norma, si rischi di causare danni alle porte, ai connettori eagli accessori.

• Non inserte oggetti estranei negli scomparti, slot o punti di accesso della fotocamera. Questo tipo di danno non è coperto alla garanzia.

Proteggere le batterie, i caricabatteria e le schede di memoria da eventuali danni

• Non esporre le batterie o schede di memoria a temperature estreamente frede o calde (al di除去 di 0^ o al di sopra di 40^ ). Le temperature estreme possono ridurre la capacité di carica delle batterie e causare malfunzionamento delle schede di memoria.
• Evitare che le schede di memoria entrino in contatto con liquidi, sporco o altre sostane. Pulite la schedda di memoria, se sporca, con un panno morbido prima di insertirla nella fotocamera.

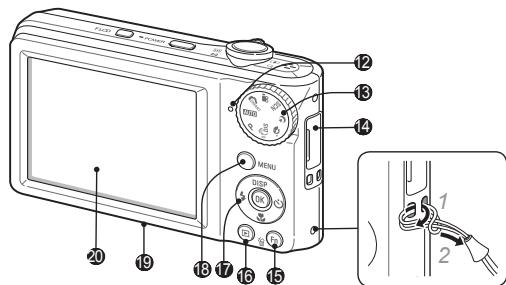

Layout fotocamera

Taste di scatto [Otturatore]
Tasti di accensione [POWER]
3 Microfono
4 Tasto LCD frontale
5 Flash
6 Obiettivo
Coperchio della batteria
8 Display anterio
9 Luce AF/spia timer
10 Tasto Zoom
1 Altoparlante

Spia di stato
13 Ghiera di selezione
14 Porta USB e A/V (Accetta il cavo USB o il cavo A/V)
15 Tasto Funzione
16 Tasto di riproduzione
Tasti di spostamento/Tasti di OK
13 Tasto MENU
19 Attacco del cavalletto
20 Display principale

IT-4

Preparazione della fotocamera

Apertura dell'imballaggio
Fotocamera

Adattatore CA/Cavo USB

Batteria ricaricabile

Tracolla

CD-ROM del software (Manuale dell'utente)

Guida rapida

Accessor opzionali
Custodia fotocamera

Schede di memoria

Cavo AV

Caricatore della batteria

IT-5

oue

Preparazione della fotocamera

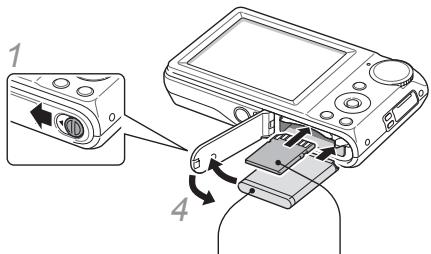

Inserimento della batteria e della scheda di memoria

3 Con il logo Samsung rivolto verso l'alto

2 Con i contatti dorati rivolti verso l'alto

▼ Come rimuovere la batteria

▼ Come rimuovere la scheda di memoria

Spingete la性和 condelicatezza in modo da liberarla
dalla fotocamera, quindi
estraetela dallo slot.

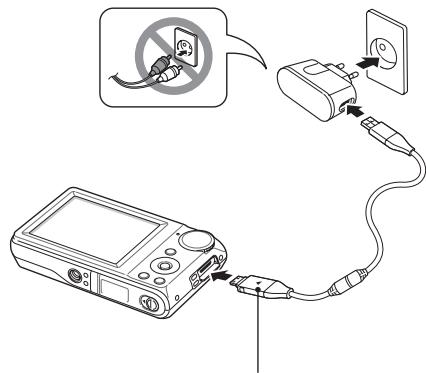

Come caricare la batteria

Assicurarsi di aver ricaricato la batteria prima di utilizzare la fotocamera.

Spia indicatrice

• Rosso: in ricarica
• Verde: carica completa

IT-6

Come accendere la fotocamera

1 Premete [POWER].

• Compare la schermata iniziale di installmente all'accensione della fotocamera per la prima volta.

2 Seleziona una lingua, definisce la data e l'ora e imposta il fuso orario.

Selezione delle opzioni

1 Nella modalità di scatto, premete [MENU].
2 Utilizzate i tasti di spostamento per scorrere in un menu o un'opzione.

• Per spostarvi a sinistra o a destra, premete [4] o [O].
• Per spostarvi in alto o in basso, premete [DISP] o [].

3 Premete [OK] per confermare l'opzione o il menu evidenziato.

• Premete [MENU] per tornare al menu precedente.

IT-7

Cattura di fotto o video

Scattare una foto

1 Ruotate la ghiera di selezione su AUTO.
2 Allineate il soggetti al riquadro.
3 Premete parzialmente [Otturatore] per eseguire la messa a fuoco automatica.

• Un riquadro verde indica che il soggetti èMESSO a fuoco.

4 Premete completeness [Otturatore] per scattare una Foto.

IT-8

Scatto di una Foto di voi utilizzando il display anteriore

Il display anteriore sare di supporto per scattare autoritratti.

1 Nella modalità di scatto, premete una volta [LCD frontale].

• Il display anteriore attiva la modalità Autoscatto.

2 Premete parzialmente [Otturatore] per eseguire la messa a fuoco.
3 Premete completeness [Otturatore] per scattare una Foto.

Riproducione di file

Registrazione di un video

1 Ruotate la ghiera de selezione su
2 Allineate il soggetti al riquadro.
3 Premete [Otturatore].

• Premete [0K] per interrompere temporaneamente o riprendere.

4 Premete nuovamente [Otturatore] per interrompere la registrazione.

Numero di fotoperrisoluzione (per SD da 1 GB)

Risoluzione		S. fine	Fine	Normale
12m	4000 X 3000	147	284	403
10d	3984 X 2656	167	313	441
9d	3840 X 2160	202	367	528
8m	3264 X 2448	211	374	537
5m	2560 X 1920	339	566	792
3m	2048 X 1536	510	802	1065
2d	1920 X 1080	735	1144	1437
1m	1024 X 768	1287	1670	1872

Questi valori sono misurati in condizioni standard Samsung e possono variate in base alle condizioni di scatto e alle impostazioni della fotocamera.

Visualizzazione delle fotografie

1 Premete [O].
2 Premete [o] o [O] per scorrere i file.

• Per scorrere tra i file, tenete premuto.

Visualizzazione dei video

1 Premete [O].
2 Premete [OK].
3 Utilizzate i tasti seguenti per controllare la riproduzione.

[4]	Cerca indietro
[OK]	Mette in pausa o riprende la riproduzione
[♥]	Cerca avanti
[Zoom] a sinistra o a destra	Regola il livello del volume

Trasferimento di file ad un PC (Windows)

1 Collegate la fotocamera al computer con il cavo USB.

2 Accendete la fotocamera.

• Il computer riconisce automaticamente la fotocamera.
• Per Windows Vista, selezionate Run Installer.exedalla finestra AutoPlay.

3 Selezionate una cartella sul computer in cui salvare i nuovi file.

• Se la telecamera non presente file, non comparirà la finestra a comparsa per il salvataggio di nuovi file.

4 Selezionate Si.

• Saranno trasferiti nuovi file sul computer.

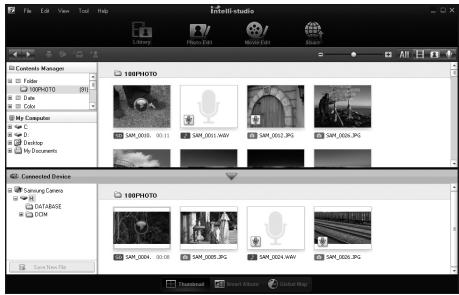

  Ora potete utilizzare il programma Intelli-studio.

Nota

Informazioni su Intelli-studio

Intelli-studio é un programme che consente di riproduire e modificare file. Poteteanche caricare filussiti Web,come Flickr o YouTube.

Specifice

Sensore immagini	• Tipo: 1/2,33" (Circa. 7,79 mm) CCD • Pixel effettivi: Circa. 12,2 mega pixel • Pixel totali: Circa. 12,4 mega pixel
Obiettivo	• Lunghezza fiscale: Obiettivo Samsung f = 6,3 - 18,9 mm (equivalente per pellicola 35 mm: 35 - 105 mm) • Intervallo apertura diaframma: F3,0 (W) - F5,6 (T)
Display	• Schermo principale: 2,7" (Circa. 6,9 cm) QVGA (230 K) • Display anteriore: 1,5" (Circa. 3,8 cm) 61 K TFT LCD
Messa a fuoco	AF TTL (Af multiplio, Af centrato, AF rilevamento voltto, Tracciatura AF)
Velocità otturatore	• Auto: 1/8 - 1/1500 sec. • Programm.: 1 - 1/1500 sec. • Notte: 8 - 1/1500 sec. • Fuochi Art.: 2 sec.
Memoria	• Memoria interna: circa 5 MB • Memoria esterna (opzionale): Scheda SD (fino a 4 GB garantiti), Scheda SDHC (fino a 8 GB garantiti) È possibile che la capacité della memoria interna non corrisponda a queste caratteristiche tecniche.
Presa di ingresso alimentazione in CC	20 pin
Batteria ricaracabile	Batteriaagliioni di litio (BP70A, 740 mAh)
Dimensioni (L x A x P)	95,7 x 56 x 20,3 mm
Peso	111 g (senza batteria e scheda di memoria)
Temperatura di esercizio	0 - 40° C
Umidità di esercizio	5 - 85 %

IT-11
