Type de produit	Appareil photo numérique
Marque	Samsung
Modèle	PL101
Dimensions (L x h x p)	95,7 x 56 x 20,3 mm
Poids	111 g (sans batterie ni carte mémoire)
Alimentation	Batterie rechargeable lithium-ion BP70A, 740 mAh ; adaptateur secteur
Type de capteur	CCD 1/2,33" (environ 7,79 mm)
Résolution effective	12,2 mégapixels
Objectif	Samsung f=6,3-18,9 mm (équiv. 35-105 mm), ouverture F3,0 (W)-F5,6 (T)
Écran principal	2,7" QVGA (230 000 pixels)
Écran frontal	LCD TFT 1,5" (61 000 pixels)
Mise au point	Auto TTL (multiple, centre, détection visage, suivi)
Vitesse d'obturation	Auto 1/8-1/1500 s ; Programme 1-1/1500 s ; Nuit 8-1/1500 s ; Feux d'artifice 2 s
Stockage interne	Environ 5 Mo
Stockage externe	Carte SD (jusqu'à 4 Go garantis) ou SDHC (jusqu'à 8 Go garantis)
Connectique	Port USB et Audio/Vidéo (compatible câble USB ou A/V)
Fonctions principales	Mode Auto, Programme, Nuit, Feux d'artifice, autoportrait (écran frontal), vidéo
Entretien et nettoyage	Éviter poussière et humidité ; nettoyer carte mémoire avec chiffon doux
Sécurité	Ne pas utiliser près de gaz/explosifs ; tenir hors de portée des enfants ; éviter flash trop près des yeux
Pièces détachées	Batterie BP70A, chargeur, câble USB, câble A/V, étui (optionnel)

FOIRE AUX QUESTIONS - PL101 SAMSUNG

Comment insérer la batterie et la carte mémoire dans le Samsung PL101 ?

Ouvrez la trappe de la batterie. Insérez la batterie en orientant le logo Samsung vers le haut. Pour la carte mémoire, insérez-la avec la puce vers le haut jusqu'à un clic. Pour retirer, poussez doucement la carte pour la faire sortir.

Comment charger la batterie du PL101 ?

Utilisez l'adaptateur secteur fourni. Branchez-le à l'appareil photo et à une prise secteur. Le voyant lumineux est rouge pendant la charge et vert une fois la charge terminée.

Comment prendre une photo en mode Auto ?

Tournez la molette de réglage sur le mode Auto. Cadrez le sujet, appuyez à mi-course sur le déclencheur pour la mise au point (cadre vert), puis appuyez à fond pour prendre la photo.

Comment utiliser l'écran frontal pour un autoportrait ?

En mode Prise de vue, appuyez une fois sur le bouton Écran LCD Frontal. L'écran frontal bascule en mode autoportrait. Cadrez-vous, puis appuyez sur le déclencheur pour prendre la photo.

Comment filmer une vidéo avec le PL101 ?

Tournez la molette de réglage sur le mode Vidéo. Cadrez le sujet et appuyez sur le déclencheur pour commencer l'enregistrement. Appuyez sur [OK] pour faire une pause, et à nouveau sur le déclencheur pour arrêter.

Comment transférer des photos sur un ordinateur Windows ?

Branchez l'appareil photo à l'ordinateur avec le câble USB. Allumez l'appareil. Sous Windows Vista, sélectionnez Run Installer.exe. Suivez les instructions pour enregistrer les fichiers. Le logiciel Intelli-studio peut être utilisé pour gérer et modifier les photos.

Que faire si la batterie ne se charge pas ?

Vérifiez que le chargeur est bien branché et que le voyant lumineux s'allume. Si le voyant reste éteint, essayez de réinsérer la batterie. Utilisez uniquement des batteries et chargeurs Samsung pour éviter tout problème.

Comment régler la date et l'heure sur le Samsung PL101 ?

Lors de la première mise en route, l'écran de configuration initiale s'affiche. Sélectionnez la langue, réglez la date et l'heure, et choisissez le fuseau horaire. Vous pouvez aussi modifier ces réglages via le menu.

Quels types de cartes mémoire sont compatibles avec le PL101 ?

L'appareil photo accepte les cartes SD (jusqu'à 4 Go garantis) et SDHC (jusqu'à 8 Go garantis). La mémoire interne est d'environ 5 Mo.

Comment nettoyer l'objectif ou l'écran de l'appareil ?

Évitez tout contact avec des liquides. Utilisez un chiffon doux et sec pour nettoyer l'objectif et l'écran. Si la carte mémoire est sale, nettoyez-la avec un chiffon doux avant de l'insérer. Ne pas utiliser de produits chimiques.

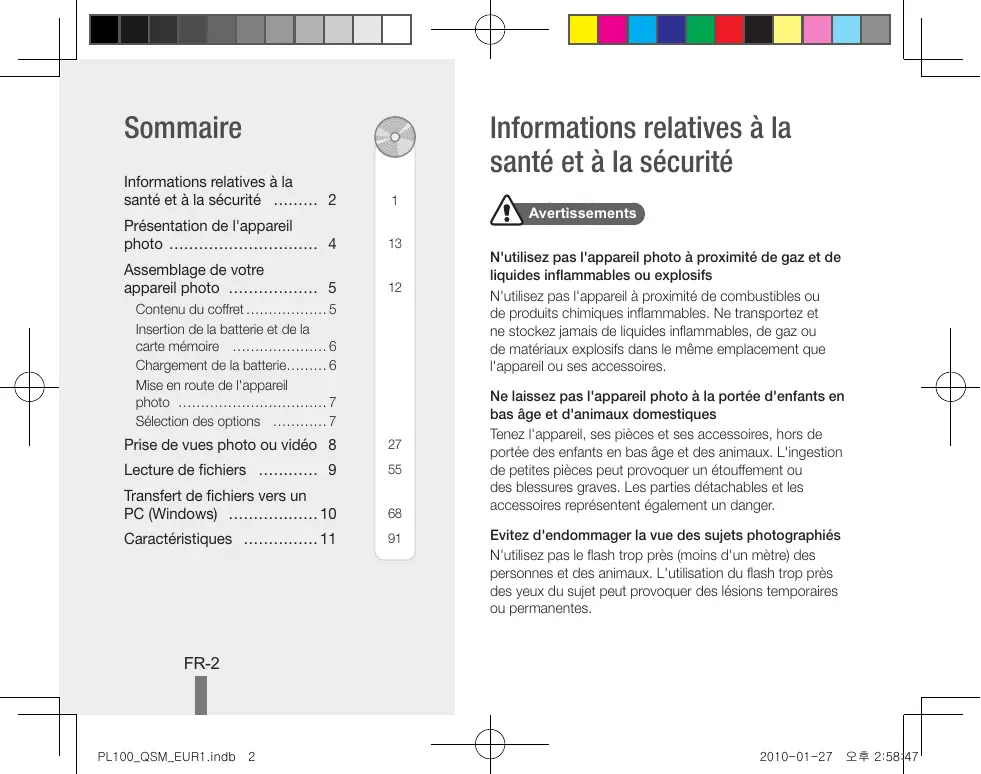

MODE D'EMPLOI PL101 SAMSUNG

Informations relatives à la
santé et à la sécurité 2 1

Présentation de l'appareil photo 4 13

Assemblage de votre
appareil photo 5 12

Contenu du coffret 5

Insertion de la batterie et de la
carte mémoire 6

Chargement de la batterie. 6

Mise en route de l'appareil photo 7

Selection des options 7

Prise de vues photo ou video 8 27

Lecture de fichiers 9 55

Transfert de fichiers vers un PC (Windows) 10 68
Charactéristiques 11 91

FR-2

Informations relatives à la santé et à la sécurité

Avertissements

N'utilisez pas l'appareil photo à proximé de gaz et de liquides inflammables ou explosifs

N'utilise pas l'apparéil à proximé de combustibles ou de produits chimiques inflammables. Ne transportez et ne stockez jamais de liquides inflammables, de gaz ou de matérielux explosives dans le même emplacement que l'apparéil ou ses accessoires.

Ne laissiez pas l'appareil photo à la portée d'enfants en bas âge et d'animaux domestiques

Tenez l'appareil, ses pièces et ses accessoires, hors de portée des enfants en bas âge et des animaux. L'ingestion de petites pièces peut provoquer un étouffement ou des blessures graves. Les parties détachables et les accessoires représentent également un danger.

Evitez d'endommager la vue des sujets photographiés N'utilise pas le flash trop pres (moins d'un metre) des personnes et des animaux. L'utilisation du flash trop pres des yeux du sujét peut provoquer des léasons temporaires ou permanentes.

Utilisez les batteries et les chargeurs avec précaution et respectez les consignes de recyclage

Utilisez uniquement des batteries et des chargeurs Samsung. L'utilisation de batteries et de chargeurs incompatibles peut provoquer des blessures graves ou endommager votre apparéil.
- Ne posez jamais les batteries ou l'appareil à l'intérieur ou au-dessus d'un dispositif chauffant, tel qu'un four à micro-ondes, une cusinière ou un radiateur. En cas de surchauffe, les batteries risquent d'exploser.

Attention

Manipuez et stockez votre apparéil avec soins

• Evitez tout contact avec des liquides qui risqueraient d'endommager sérieusement votre apparéil photo. N'utilissez pas l'appréil avec les mains mouillées. L'eau peut endommager votre apparéil photo et entraîner l'annulation de la garantie du fabricant.

• Evitez d'utiliser et de stocker votre apparéel dans un endroit poussièreux, sale, humide ou mal ventilé afin de ne pas endommager ses composants internes.

• Lors du branchement des cordons et du chargeur et de l'insertion des batteries et des cartes mémoire, agissez prudemment. Enforcer les cordons avec force ou sans précaution et insérer les batteries et les cartes mémoire de manière incorrecte peut endommager les prises et les accessoires.

• N'introduizez pas de corps étrangers dans les compartments, les logements ou les ouvertes de l'appareil photo. Les dysfonctionnement qui s'en suivraient ne seront pas couverts par leur garantie.

Protégez les batteries, les chargeurs et les cartes mémoire

• Evitez d'exposer les batteries et les cartes mémoire à des températures extrêmes (inférieures à 0^ / 32 °F ou supérieures à 40^ / 104 °F). Les températures extrées peuvent réduire les capacités de chargement des batteries et provoquer des dysfonctionsnement des cartes mémoire.
• Evitez tout contact des cartes mémoire avec des liquides, de la poussière ou des corps étrangers. Si la carte mémoire est sale, nettoyez-la avec un chiffon deux avant de l'introduire dans l'appareil photo.

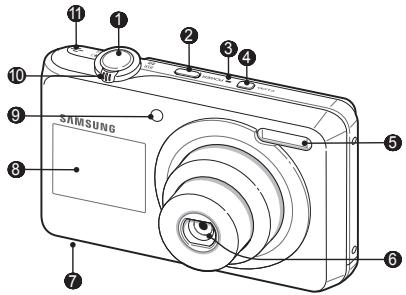

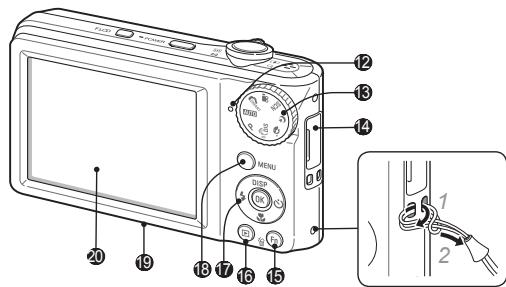

Présentation de l'ordinateil photo

1 Declencheur
Bouton de marche/arret
3 Microphone
4 Bouton de l'ecran LCD frontal
⑤ Flash
6 Objectif
7 Trappe batterie
Ecran frontal
9Voyant AF/Voyant du retardateur
10 Touche zoom
1 Haut-parleur

12:Voyant d'etat
13 Molette de réglage
14 Port USB et port Audio/Video (Compatible avec un cable USB ou un cable Audio/Video)
15 Touche Fonction
16 Touche Lecture
17 Touche Navigation / Touche OK
18 Touche Menu
Fixation du pied
20 Écran principal

FR-4

Assemblage de votre apparéil photo

Contenu du coffret
Apparel photo

Adaptateur secteur / Cable USB

CD-ROM
(Manuel d'utilisation inclus)

Guide de demarrage rapide

Accessoires en option
Étui de l'appareil photo

Cartes mémoire

Cable Audio/Video

Chargeur de batterie
FR-5

Assemblage de votre apparéil photo

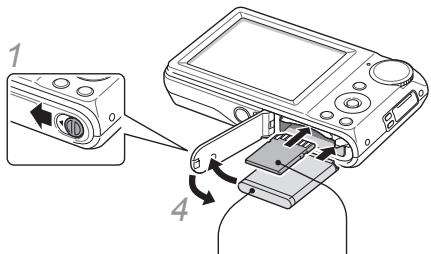

Insertion de la batterie et de la carte mémoire

3 Le logo Samsung est orienté vers le haut

2 La puce est orientée vers le haut

Retrait de la batterie

Retrait de la carte mémoire

Poussez doucement jusqu'à faire sortir la carte de son logement, puis retirez-la enticipation.

FR-6

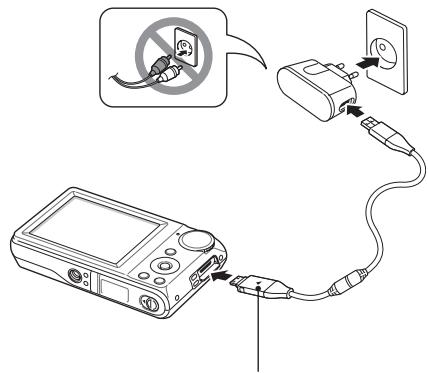

Chargement de la batterie

Assurez-vous de charger la batterie avant d'utiliser l'appareil photo.

Voyant lumineux
- Rouge : en charge
- Vert : recharge

Mise en route de l'appareil photo

1 Appuyez sur [POWER].

• L'écran de configuration initiale s'affiche lorsqu'youllallumezvoireappareilephoto pourla premiere fois.

2 Sélectionnez une langue, réglez la date et l'heure et choisissez un fuseau hora.

Sélection des options

1 En mode Prise de vue, appuyez sur [MENU].
2 Utilisez les touches de navigation pour atteindre une option ou un menu.

• Pour vous déplacer à gauche ou à droite, appuyez sur [4] ou [5].
• Pour vous déplacer en haut ou en bas, appuyez sur [DISP] ou [].

3 Pour confirmer le menu ou l'option en surbrillance, appuyez sur [OK].

• Appuyez de nouveau sur [MENU] pour revenir au menu précédent.

Prise de vues photo ou video

Prise de vues

1 À l'aide de la molette de réglage,CHOISSEZ LE mode AUTO.
2 Cadrez le sujet à photographier.
3 Appuyez a mi-course sur le déclencheur pour une mise au point automatique.

• Un cadre vert signifie que le sujet est mis au point.

4 Appuyez à fond sur le déclencheur pour prendre la photo.

FR-8

Prenez une photo de vous-même en utilisant l'écran frontal

L'écran frontal vous permet de réaliser des autoportraits.

1 En mode Prise de vue, appuyez une fois sur [Ecran LCD Frontal].

L'écran frontal bascule en mode Autoportrait.

2 Appuyez à mi-chemin sur le déclencheur pour une mise au point automatique.
3 Appuyez à fond sur le déclencheur pour prendre la photo.

Lecture de fichiers

Filmer une série video

1 À l'aide de la molette de réglage,CHOISSEZ LE mode.
2 Cadrez le sujet à photographier.
3 Appuyez sur le déclencheur.

• Appuyez sur [OK] pour marquer une pause ou reprene.
  4 Appuyez de nouveau sur le déclencheur pour arrêter l'enregistrement.

Remarque

Nombre de photos en fonction de la résolution

(pour une carte SD de 1 Go)

Résolution		Maximale	Elevée	Normale
12M	4000 X 3000	147	284	403
10M	3984 X 2656	167	313	441
9M	3840 X 2160	202	367	528
8M	3264 X 2448	211	374	537
5M	2560 X 1920	339	566	792
3M	2048 X 1536	510	802	1 065
2M	1920 X 1080	735	1 144	1 437
1M	1024 X 768	1 287	1 670	1 872

Ces chiffres proviennent des mesures effectuees par Samsung dans des conditions normales. Is peuvent varier en fonction des parametres et des conditions de prise de vue.

Visionner des photos

1 Appuyez sur [O].
2 Appuyez sur [4] ou sur [O] pour parcourir les fichiers.

• Maintenez appuyé pour un défilament rapide des fichiers.

Affichage des videos

1 Appuyez sur [O].
2 Appuyez sur [OK].
3 Utilisez les touches suivantes pour controler la lecture.

[+]	Retour arrêté
[OK]	Méttre en pause ou reprendre après une pause
[?]	Avance rapide
[Zoom] vers la gauche ou la droite	Réglage du niveau sonore

FR-9

Transfert de fichiers vers un PC (Windows)

1 Branchez l'appareil photo à l'ordinateur à l'aide du cable USB.

2 Allumez l'appareil photo.

L'ordinaire reconnait l'appareil photo automatiquement.
- Pour Windows Vista, Sélectionnez Run Installer. exe dans la fenêtre AutoPlay.

3 Sélectionnez un dossier sur votre ordinateur dans lequel vous allez enregistrer les nouveaux fichiers.

• Si vous appareil photo est vide, la fenêtre de sauvegarde n'apparaitra pas.

4 Sélectionnez Oui.

• Les nouveaux fjichiers seront transférés sur votre ordinateur. Vous pouv à présent utiliser le programme Intelli-studio.

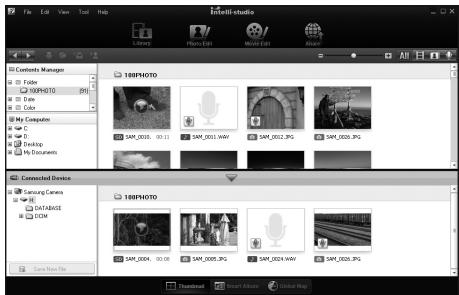

A propos d'Intelli-studio

Intelli-studio est un programme qui permet de dire et de modifier les fichiers. Ce logiciel vous permit également de télécharger des fichiers vers des sites Web tels que Flickr ou YouTube.

Caracteristiques

Capteur d'images	• Type : CCD 1/2.33" (environ 7,79 mm) • Pixels effectifs : environ 12,2 megapixels • Nombre total de pixels : environ 12,4 megapixels
Objectif	• Distance fiscale : Objectif Samsung f = 6,3 - 18,9 mm (équivalent à un film 35 mm : 35 - 105 mm) • Plage d'ouverture de l'objet : F3,0 (W) - F5,6 (T)
Écran	• Écran principal : 2,7" (environ 6,9 cm) QVGA (230 000 pixels) • Écran frontal : LCD TFT 1,5" (3,8 cm) 61 000 pixels
Mise au point	Mise au point auto TTL (Mise au point multiple, Mise au point au centre, MAP détect. visage, Mise au point avec suivi)
Vitesse d'obturation	• Automatique : 1/8 - 1/1 500 s. • Programme : 1 - 1/1 500 s. • Nuit : 8 - 1/1 500 s. • Feux d'artifice : 2 s.
Stockage	• Mémoire interne : environ 5 Mo • Mémoire externe (en option) : Carte SD (jusqu'à 4 Go garantis), Carte SDHC (jusqu'à 8 Go garantis) La capacité de la mémoire interne peut varier par rapport à ces caractéristiques.
Connecteur d'alimentation CC	20 broches
Batterie rechargeable	Batterie lithium-ion (BP70A, 740 mAh)
Dimensions (l x h x p)	95,7 x 56 x 20,3 mm
Poids	111 g (sans la batterie ni la carte mémoire)
Température de fonctionnement	0 - 40°C
Humidité	5 - 85 %
