MANUALE UTENTE BMC60X CANDY

A1. Portafiltro per caffe in cialde
A2. Portafiltro per caffe macinato
A3. Filtro da 2 dosi
A4. Filtro da 1 dose
A5. Adattatore per caffe macinato
A6. Tubo vapore
A7. Cappuccinatore
A8. Chiave esagonale per fissaggio viti
A9. Misurino per caffe macinato
A10. Filtrpo per l'acqua del serbatoio
A11. Vaschetta salvagocce
A12. Filtro
A13. pressino caffe
A14. Dado di tenuta tubo vapore
A15. Ghiera portafiltro
A16. Interruttore generale 0/I
A17. Luci piano di lavoro
A18. Sportello del serbatoio acqua
A19. Serbatoio aqua

DATI TECNICI :

Alimentazione elettrica :.....230 V/ 50Hz;
Pressione pompa caffe: 15 bar
Pressione pompa vapore : 2.5 bar
Potenza assorbita bollitore caffe:.... 800 W
Potenza assorbita caldaia vapore.: 800 W
Potenza totale assorbita: 1665 W
Portata serbatoio acqua: 21

2. DESCrizIONE DEL PANNELLO DI COMANDO (Fig B.- pag.2)

Luce verde	[B1]	Segnala l'Accensione della maccina Caffè;
Luce verde	[B2]	Segnala che il Bollitore del Caffè si sta riscaldando (lampeggio) o è pronto per l'uso (luce fissa);
Luce verde	[B3]	Segnala che il Bollitore del Vapore si sta riscaldando (lampeggio) o è pronto per l'uso (luce fissa);

Luce verte [B4] Segnala l'erogazione vapore;
Luce rossa [B5] Segnala che il serbatoio dell'acqua è vuoto;
Pulsante [B6] Attiva/disattiva l'erogazione della caldaia caffe;
Pulsante [B7] Accende/Spegne La caldaia vapore;
Pulsante [B8] Attiva/disattiva l'erogazione della caldaia vapore;
Manopola [B9] Regola il getto d'acqua del bollitore caffe.

3. PREMESSA

Per ottimizzare l'uso della vostra nuova macchina da caffe, vi invitiamo a leggere con attenzione tutte le istruzioni contente nel presente manuale prima di procedere all'st installatione e alla messa in funzione della macchina.

Attenzione

Per ottener i risultati migliori, il gruppo filtrante dev'essere molto caldo. Usare dunque la macchina con la massima cautela onde evitare scottature accidentali.

• Questa macchina dev'essere usata soltanto da persone adulte e dev'essere tenuta fuori della portata dei bambini.
  Le parti esterne divertano molto calde cuando la macchina è accesa e rimangono calde per un breve tempo ancche dello spegnimento della macchina.
  Staccare la macchina alla presa di alimentazione elettrica prima di eseguire le operazioni di pulizia.
• Nel caso in cui la macchina non funzioni correttamente e le istruzioni qui continue non diano spiegazioni in merito, vi preghiamo di contattare il ns. ufficio assistenza e di richiedere l'intervento di un technician autorizzato.
  Le riparazioni devono essere effettuate soltanto da tecnici specializzati.

I materiali per l'imballo impiegati sono eco-compatible e possono essere ricolati. Eliminate i materiali di imballaggio rispettoando le norme sull'ambiente

4. INSTALLAZIONE

Collegamenti elettrici

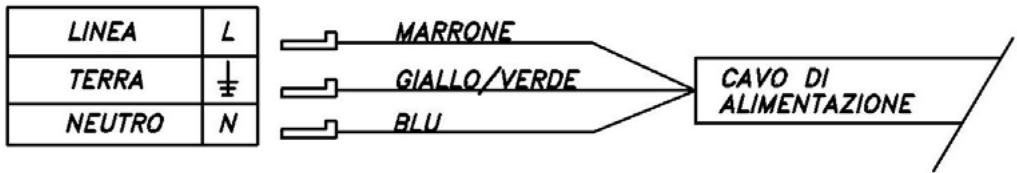

LINEA DI ALIMENTAZIONE ELETTRICA

• Controllate i dati sulla targhetto della macchina da caffe accertandovi che corrispondano alla tensione di alimentazione, freuenza e alla potenza impiegate per farla funzionare.
• Prima di procedere ai collegamenti elettrici, verificare l'efficienza della messa a terra. La messa a terra della macchina da caffe è obbligatoria per legge. Il Costruttore declina agli responsabilità per qualsiast lezione personale o danno materiale derivanti alla mancata osservanza di tale requisito.
  Per i modelli nella spina, applicare una spina standard in grado di sostenere il carico specifico del cavo elettrico. Il conduttore di terra è giallo e verde. La spina dev'essere accessibile.
  Per gli apparecchi elettrici fissi deve essere previsto un mezzo (interruptore multipolare) per assicurare la disconnessione onnipolare degli apparecchi fissi, devono essere collegati direttamente ai morsetti di alimentazione e devono avera una separazione dei contatti di almeno 3mm in ciascun polo.

Per collegare il cavo elettrico della macchina da caffe, allentate e rimuovete il coperchio della morsettiera per avere accesso ai contatti posti internamente. Eseguite il collegamento bloccando il cavo in posizione con il pressacavo fornito a corredo e reinserite il coperchio sulla morsettiera.
- Nel caso sia necessario sostituire il cavo di alimentazione, il montaggio dei morsetti o la lunghezza dei conduttori fra il punto di fissaggio del cavo e i morsetti,cke essere tale che i conduttori attivi (Linea e Neutro) si tendano prima del conduttore di messa a terra, se il cavo esce dal suo dispositivo di fissaggio

Fissaggio della macchina da caffe al piano di lavoro (figg. C-D pag.3)

Segnate sul mobile i punti di posizionamento dei supporti di bloccaggio.
Fissate i supporti di bloccaggio al mobile, facendo attenzione ad orientare i dadi in gabbia [1] come indicato in figura C.
- Posizione la macchina da caffe sul mobile della cucina sul quale intendete installarla.
I fori per le viti di fissaggio si trovano: internamente all'area dove si trova il serbatoio dell'acqua, a destra come indicato [fig.D]
Fissate la macchina da caffe con le viti e la chiave esagonale fornite a corredo. (Fig A8)

Riempimento del serbatoio dell'acqua (fig.E pag.3)

• Premere lo sportello del serbatoio dell'accua (Fig A18)il quale si aprirà verso destra
• Togliete il serbatoio dal relativo alloggiamento (Fig A19)
  Riemptel do acqua dolce e reinseritelo nel relative alloggiamento, richiudete lo sportello (Fig A18)
  Assicuratevi che il filtro (Fig A10) sua stato immerso in acqua fredda per alcuni minuti prima di usarlo per la prima volta.

Se la macchina da caffe non è stata usata per un lungo intervallo di tempo, cambiate l'acqua nel serbatoio.

Avviamo dellmacchina

• Accendete la macchina premendo l'interruttore 0/I (Fig A16)
• La luce verde [B1] si accende. Contemporaneamente lampeggia la luce verde della bollitore caffe [B2] lampeggeràindicando che questo si sta riscaldando.

N.B.: La luce rossa [B5] si accende solo quando resta senz'acqua.

• Attendete fino a che la luce (o spia)verde [B2] smette di lampeggiare divertando fissa; a quello punto la macchina è pronta per l'uso.

L'erogazione del caffe più essere attivata in modalità "MANUALE" o "PROGRAMMATA", utilizzato il tasto di erogazione del caffe [B6] come segue:

Modalità erogazione del caffe "MANUALE": Si attiva l'erogazione premendo e rilasciando il pulsante [B6] (per meno di un secondo). La macchina eroga caffe normalmente. Per interrompere l'erogazione è sufficiente premere nuovamente il tasto [B6].
Modalità di erogazione del caffe "PROGRAMMATA": ConQLa impostazione e possibile memorizzare un tempo di erogazione del caffe che può essere richiamato in qualsiast momento:

o Memorizzazione della durata di erogazione del caffe. Per attivare esta procedura si deve tenere premuto il pulsante [B6] per più di 5 secondi. Continuing a tenere premuto il tasto [B6] verrà memorizzato il tempo effettivo di erogazione del caffe. Raggiunto il tempo desiderato rilasciare il pulsante [B6] e premerlo immediatamente dopo per due volte E' possibile memorizzare un tempo di erogazione alla volta. Ripetendo l'operazione verrà cancellata la memoria precedentamente impostata.
O Utilizzo della durata di erogazione del caffe programmata. Per utilizzare la memoria di erogazione impostata, è sufficiente tener premuto il pulsante [B6] per un intervallo di tempo compreso tra 1 e 5 secondi. Dopo aver rilasciato il pulsante [B6] l'erogazione del caffe continua per un tempo corrispondente alla memoria impostata.

7. PULSANTE DI EROGAZIONE DEL VAPORE

Attivare la caldaia vapore premendo il pulsante [B7].
La luce verde [B3] si accende lampeggiaro perindicare che la caldaia vapore ssta riscaldando.
- Attendere fino a quando la luce (o spia)verde [B3] smette di lampeggiare divertando fissa; a quello punto la macchina è pronta per l'uso.

Per riscaldare un liquido (latte, tè, ecc.) con la lancia vapore si deve adoperare un apposto recipientile metallico lungo e stretto, munito di manico.

O Mentre il vapore esce si consiglia di muovere lentamente il recipiente dal basso versus o alto e viceversa in modulo da mescolare il liquido quando si sta riscaldando.
Si deve controllare che il tubo rimanga sempre all'interno del recipientte.
O E' necessario ruotare la lancia vapore verso l'esterno della macchina ed effettuare le operazioni sopra descritte, avendo l'accortezza di Maintainere il recipiente ben impugnato.

o Al termine dell'erogazione del vapore si ruota nuovamente la lancia sopra la vasca salvagocce e la si lascia sgocciolare..

L'erogazione del vapore più essere attivata in modalità "MANUALE" o "PROGRAMMATA", utilizzato il tasto di erogazione del vapore [B8] come segue:

Modalità erogazione del vapore "MANUALE": Si attiva l'erogazione premendo e rilasciando il pulsante [B8] (per meno di un secondo). La macchina eroga vapore normalmente. Per interrompere l'erogazione è sufficiente premere nuovamente il tasto [B8].
Modalità di erogazione del vapore "PROGRAMMATA": Con但这a impostazione è possibile memorizzare un tempo di erogazione del vapore che più essere richiamato in qualsiasi momento:

o Memorizzazione della durata di erogazione del vapore. Per attivare esta procedura si deve tener premuto il pulsante [B8] per più di 5 secondi. Continuing a tener premuto il tasto [B8] verrà memorizzato il tempo effettivo di erogazione del vapore. Raggiunto il tempo desiderato rilasciare il pulsante [B3] e premerlo immediamente dopo per due volte. E' possibile memorizzare un tempo di erogazione alla volta. Ripetendo l'operazione verrà cancellata la memoria precedentemente impostata.
O Utilizzo della durata di erogazione del vapore programmata. Per utilizzare la memoria di erogazione impostata, è sufficiente tener premuto il pulsante [B8] per un intervallo di tempo compreso tra 1 e 5 secondi. Dopo aver rilasciato il pulsante [B8] l'erogazione del vapore continua per un tempo corrispondente alla memoria impostata.

8. SERBATOIO DELL'ACQUA VUOTO

La luce rossa [B5] si accende quando il serbatoio dell'acqua è vuoto.
Le modalità di erogazione del caffe e del vapore vengono sospese, compreso il riscaldamento della caldaia vapore. Attenzione! : la caldaia caffe rimane accesa
- Una volta riempito il serbatoio dell'acqua è possible selezionare la funzione precedentamente attivata.

9. REGOLAZIONE DEL GETTO D'ACQUA DALLA CALDAIA

• Ruotate la manopola [B9] in senso antiorario da "+" verso "- per diminuire la quantità di acqua che esce alla caldaia caffe. Usate esta procedura per preparare bevande come the o tisane che richiedono un flusso d'acqua minore e più lento.

10. USO DEL CAFFE' IN CIALDE

L'uso del caffe in cialde e un modo pratico e igienico di fare il caffe grazie allo speciale confezionamento che evita fuoriuscite di caffe, inoltre sono disponibile eliminabiliupon l'uso.
- Accendete la macchinatramite l'apposto l'interruttore (Fig A16).
- Inserite una cialda nel portafiltro (Fig A1) e mettetelo nella ghiera (Fig A15) assicurandovi di fissarlo correttamente ruotando il manico portafiltro da sinistra verso destra.
- Mettete la tazza sotto l'ugello (Fig A1).
Controllate che il LED della caldaia non stia lampeggiando [B2]
- Premete il pulsante caffe [B6].
- Premete nuovamente per interrompere l'erogazione [B6].

Una volta terminato l'utilizzo togliere il portafiltro alla ghiera e levare la cialda

11. UTILIZZO CAFFE' MACINATO (Fig.F-pag.4)

La macchina può essere usata con caffe macinato. La caldaia caffe è predisposta per le cialde, ma è possibile installare un adattatore.

Procedure come segue.

• Spagnere la macchina caffe e per prevenir ustioni si raccomanda di aspettare sono a quando l'apparecchiatura diventi fredda. Comunque è meglio proteggere le mani con dei guanti.
  Utilizing un cacciavite svitare la vite che assicura il filtro acqua per cialde alla caldaia caffe (Si raccomanda di non perdere la vecchia vite).
• Agganciare l'adattatore (1) alla unità di erogazione (3), bloccandoli insieme con una vite (2).

12. COME SI PREPARA UN ESPRESSO

Per ottenere un ottimo espressor è necessario accertarsi che la macchina da caffe sia pulita. Pulire il gruppo除外 sono).
Scaldate le tazze prima di riempirle.
Assicuratevi che il caffe saia pressato usando l'apposto pressino (Fig A13)
La qualità e la grossezza dei chicchi di caffe posso noinfluenzarne il sapore.
La macchina da caffe viene fornita insieme a un misurino (fig A9). Una singola dose di caffe macinato corrisponde al quantitativo necessario per una tazza singola.

13. COME SI PREPARA UN CAPPUCCINO

Si consiglia di prestare la massima attenzione nell'eseguire le operazioni descritte in quanto la macchina eroga un getto di vapore.

• Con esta macchina da caffe si può preparare un cappuccino ricco di schiuma in due modi diversi.
• Metodo 1: usate il "tubo vapore" (Fig. A 6) immergendo il beccuccio del vapore in un contentatore riempito con latte. Premete il pulsante [B7] per accendere la caldaia del vapore. La luce verde [B3] lampeggiante indica che la macchina si sta scaldando. Quando la luce smette di lampeggiare, significa che la macchina è pronta per l'uso.
• Premere il pulsante per l'erogazione del vapore [B8] per erogare il vapore, manually o automaticamente. Quando il vapore comincia a uscire, muovete il contentatore su è giù lentamente, finché il latte comincia a produire la schiuma per il cappuccino.
• Nello stesso modo si possono scaldareanche altre bevande,come acqua,punch etc.

Attenzione: l'ugello del vapore e il beccuccio erogatore devono essere puliti agli volte che sono usati scaricando ripetutamente il vapore. Si consiglia di eseguire le operazioni di pulizia quando i componenti si sono raffreddati e分开are l'ugello del vapore dal beccuccio di erogazione del vapore. Pulire scrupolosamente using an o pno o un spugna puliti. Quand the latte si raffredda, crea dei residui che ostruiscono il foro di uscita del vapore facendo funzionare male la macchina. (Fig.G-pag.4)

• Metodo 2: togliete il tubo vapore (Fig A6) e sostituitelo con lo speciale cappuccinatore (Fig A7) disponibile come accessorio. Questa operazione è extremamente semplice poiché le varie parti sono intercambiabili e basta semplicitamente inserire l'elemento di raccordo che si trovato il pannello di lavoro (Fig.A14).
• Attenzione: i vari componenti rimangono caldi per un periodo di tempoanche dello spegnimento della macchina e ducque potrebbero scottare.
• Premete il pulsante [B7] per accendere la caldaia. La luce verde [B3] lampeggia per indicare che la macchina si sta scaldando. Quando il LED rimane fisso la macchina è pronta per l'uso.
• Dopo aver inserto il "cappuccinatore" sulla macchina, immergete il tubicino nel contentatore del latte. Mettete la tazza molto il beccuccio erogatore e premete il pulsante per erogare il vapore [B8], manualmente o automaticamente. Il beccuccio erogherà la schiuma per preparare il cappuccino.

Attenzione: pulite sempre il "cappuccinatore" dopo l'uso, immergendo il tubicino in un contentore con acqua pulita e erogate ripetutamente. Questo serve a ripulire il tubo da eventuali residui. Quando il latte si raffredda,dea dei residui che ostruiscono il foro di uscita del vapore.

14 COME SI PREPARA UN THE IN FOGLIE

• Usate il portafiltro (Fig A2) con la coppa portafiltro (Fig A3 o A4)
• Pressate le foglioline di the con il pressino (Fig A13)
• Mettete il portafiltro (Fig A2) sulla ghiera (Fig A15) e ruotate da sinistra verso destra assicurandovi che sia bene in sede.
  Regolate la manopola del getto dell'acqua della caldaia [B9] sulla posizione desiderata. Più bassa sare la regolazione, più forte sare il the.
• Controllate che la luce verde della caldaia [B2] non stia lampeggiando.
• Premete il pulsante di erogazione caldaia caffe [B6].
• Premete il pulsante [B6] ora per interrompere l'erogazione.
• Estraeite il portafiltro alla ghiera e pulitelo.

15 COME SI PREPARA UN THE USANDO L'ACQUA CALDA

Si consiglia di prestare la massima attenzione nell'eseguire le operazioni descritte in quanto la macchina eroga un getto di vapore.

• Mettete l'ugello del vapore (Fig A6) sul dato di supporto (Fig A14)
• Mettete una tazza piena d'acqua除去 the tubo vapore (Fig A6)
• Accendete la macchina atraverso l'apposto interruptore (Fig A16)
  Accendete /spegnete la caldaia vapore attraverso il pulsante dela caldaia I vapore [B7]. La luce verde [B3] lampeggerà volte la caldaia si sta scaldando. Quando la luce [B3] rimane fissa, significica che è pronta per l'erogazione.
• Premete il pulsante di erogazione della caldaia vapore [B8] per iniziare.
• Una volta scaldato a sufficientia l'acqua della tazza premere nuovamente il pulsante [B8]. A quello punto è possibile immergere una bustina contentente una dose di the e attendere finché l'infuso non sia primo.

16. PULIZIA E MANUTENZIONE

• Si consiglia di pulire le parti esterne della macchina soltanto con acqua calda e detersivo using an un panno morbido o una spugna. Non si devono usare detergenti abrasivi.
  Periodicamente estrre e pulire la vaschetta salvagocce (Fig A11), che cui essere lavata anche in lavastoviglie.
  Sostituite il filtrlo per l'acqua del serbatoio (Fig. A10) quando notate che contiene dei granelli bianchi. Il filtrto è disponibile presso il nostro servizio parti di ricambio.
  Accertatevi che i portafiltri ( Figg A1-A2) o il tubo vapore (Fig. A6) si siano raffreddati prima di procedere alle operazioni di pulizia.

17 ACCESSORI

La macchina da caffe è dotata di due portafiltri (Fig A1 e A2). Il portafiltro (Fig A2) si usa con il filtrlo da una dose (Fig A3) 0 da due dosi e A-4). Il secondo (Fig A1) si usa per le cialde.
- Si può usare il cassetto per riporre le tazze e i piattini.

18 ASSISTENZA TECNICA

Prima di chiamare il servizio di Assistenza Tecnica

In caso di mancato funzionamento della macchina da caffe vi consigliamo di:

verificare il buon inserimento della spina nella presa di corrente.
Nel caso non si individui la causa di mal funzionamento:
specnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

CERTIFICATO DI GARANZIA: casa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserto nel prodotto ed in base alle previsions del decreto legislativo 24/02, fino a 24 mesi decorrenti alla data di consegnā del bene.

Il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere migliorato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalemente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegnata, fattura, scontrino fiscale, altro) sul quale siano indicate il nominativo del rivenditore, la data di consegnata, gli estremi identificativi del prodotto ed il prezzo di cessione.

Il Servizio di Assistenza Tecnica Autorizzato, verificato il diritto all'intervento, lo effettuerà essere addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi che sono totalmente gratuite.

ESTENSIONDELLA GARANZIA FINO A 5 ANNI:come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei trovera le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni earsi, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualiasi informazione necessitàsse, La preghiamento rivolgersi al numero Telefonico del Servizio Clienti 0392086811.

ANOMALIE EMALFUNZIONAMENTI: a chi rivolgersi?

Per qualiasi necessità il centro assistenza autorizzato è a Susa completinga disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo apparentecchio presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA

Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sarecco in contatto direttamente, con il Servizio Assistenza Tecnica Autorizzato che opera nella sua zona di residenza.

MATRICOLA DEL PRODOTTO. Dove si trov?

È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola posta sulla parte interna del serbatoio del vano acqua

In quello mode Lei potr contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativiosti.

UK

INDEX

(Fig A-B).. .Pag.3
(Fig C-D).. .Pag.4
(Fig E-F-G).
1.DESCRIPTION OF THE COFFEE MACHINE (Fig A). .Pag. 12
2.DESCRIPTION OF THE CONTROL PANEL (Fig B). .Pag.12
3. GENERAL.. .Pag. 12
4. INSTALLATION.. .Pag. 12
5. INSTRUCTIONS FOR FIRST USE.. .Pag. 13
6. COFFEE DISPENSING.. .Pag. 13
7. STEAM PUSH-BUTION.. .Pag. 13
8. EMPTY WATER TANK.. .Pag. 14
9. ADJUSTING THE FLOW OF WATER FROM THE BOILER.......Pag. 14
10. USE OF COFFEE PODS.. .Pag. 14
11. USE OF GROUND COFFEE.. .Pag. 14
12. MAKING A CUP OF ESPRESSO.. .Pag. 14
13. PREPARING A CAPPUCCINO.. .Pag. 14
14. COME SI PREPARA UN THE IN FOGLIE.. .Pag. 15
15. MAKING A CUP OF TEA USING LOOSE TEA LEAVES... .Pag. 15
16. MAKING TEA USING HOT WATER... .Pag. 15
17. CLEANING AND SERVICING.. .Pag. 15
18. CUSTOMER CARE SERVICE.. .Pag. 15

1. DESCRIPTION OF THE COFFEE MACHINE (Fig A-pag.2)
