BEDIENUNGSANLEITUNG BMC60X CANDY

KAFFEEMASCHINE BEDIENUNGS ANLEITUNGEN CAFETERA

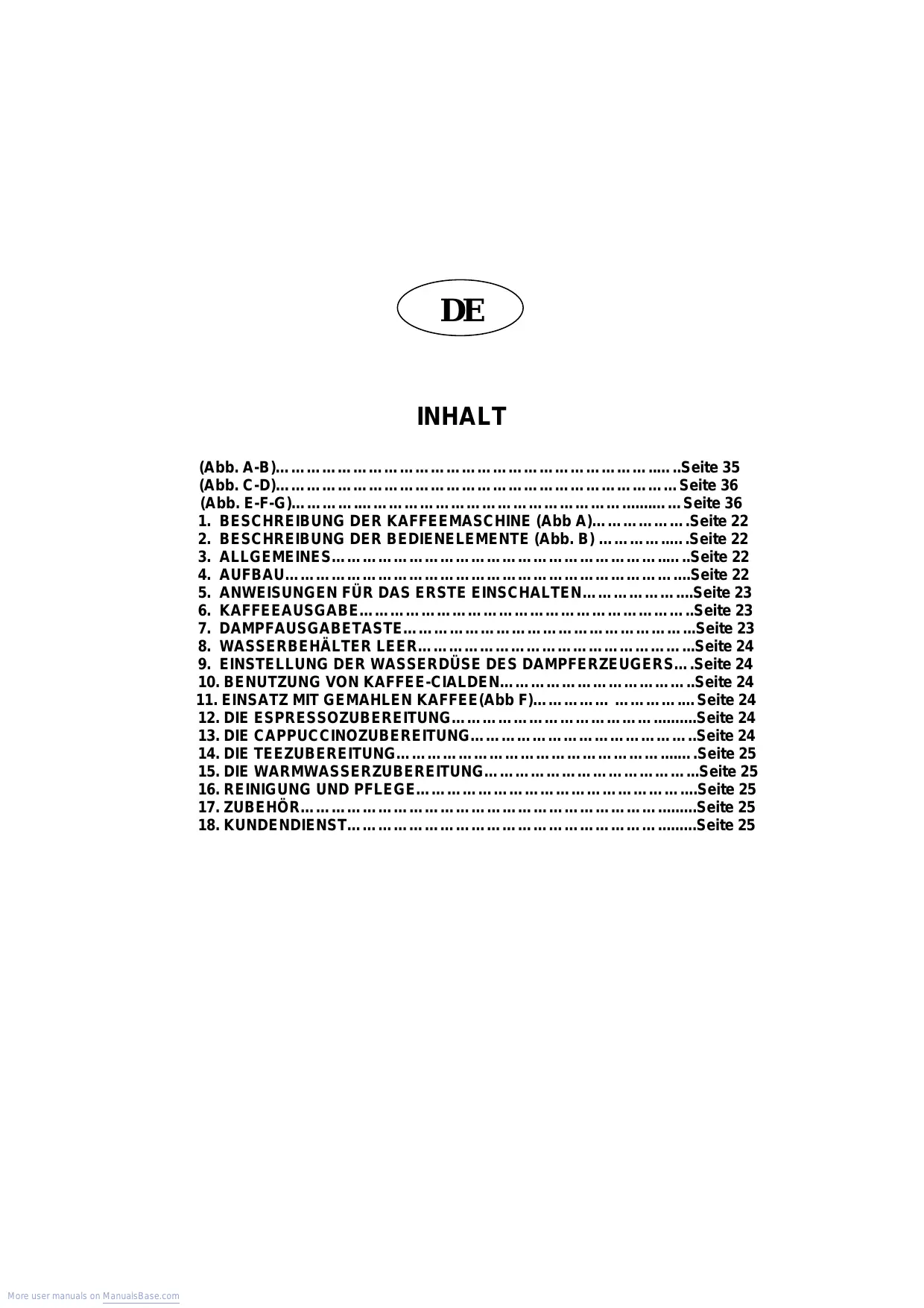

INHALT (Abb. A-B)………………………………………………………………..…..Seite 35 (Abb. C-D)……………………………………………………………………Seite 36 (Abb. E-F-G)………….…………………………………………….......……Seite 36

1. BESCHREIBUNG DER KAFFEEMASCHINE (Abb A)……………….Seite 22

2. BESCHREIBUNG DER BEDIENELEMENTE (Abb. B) …………..….Seite 22

3. ALLGEMEINES………………………………………………………..…..Seite 22

4. AUFBAU…………………………………………………………………....Seite 22

5. ANWEISUNGEN FÜR DAS ERSTE EINSCHALTEN ………………....Seite 23

7. DAMPFAUSGABETASTE………………………………………………...Seite 23

8. WASSERBEHÄLTER LEER……………………………………………...Seite 24

9. EINSTELLUNG DER WASSERDÜSE DES DAMPFERZEUGERS….Seite 24

10. BENUTZUNG VON KAFFEE-CIALDEN………………………………..Seite 24

11. EINSATZ MIT GEMAHLEN KAFFEE(Abb F)…………… ………….…Seite 24

12. DIE ESPRESSOZUBEREITUNG…………………………………..........Seite 24

13. DIE CAPPUCCINOZUBEREITUNG……………………………………..Seite 24

14. DIE TEEZUBEREITUNG……………………………………………....….Seite 25

15. DIE WARMWASSERZUBEREITUNG…………………………………...Seite 25

16. REINIGUNG UND PFLEGE……………………………………………....Seite 25

17. ZUBEHÖR…………………………………………………………….........Seite 25

1. BESCHREIBUNG DER KAFFEEMASCHINE (Abb. A- Seite 2)

• A1 Filtereinsatz für Kaffee-Cialden A2 Filtereinsatz für gemahlenen Kaffee A3 2er-Filter schale A4 1er-Filter schale A5 Adapter für gemahlenen Kaffee A6 Dampfrohr A7 Cappuccinodüse A8 Sechskantschlüssel für die Befestigungsschrauben A9 Messbecher für gemahlenen Kaffee A10 Wasserfilter A11 Tropfenfänger A12 Filter A13 Pressteil A14 Dampf-Dichtungsmutter A15 Filterring A16 Hauptschalter 0/I A17 Leuchtelemente der Konsole A18 Klappe Wasserbehälter A19 Wasserbehälter TECHNISCHE DATEN : Stromversorgung:……………
• …… 230V/50Hz Druck Kaffeepumpe: p. 15
• bar Druck Dampfpumpe: p. 2
• .5 bar Leistungsaufnahme Kaffeekessel: p. 800
• W Leistungsaufnahme Dampferzeuger: p. 800
• W Gesamtleistungsaufnahme: p. 1665
• W Fassungsvermögen Wasserbehälter: l p. 2

2. BESCHREIBUNG DER BEDIENELEMENTE (Abb.B- Seite 2)

Grüne Lampe [B1] Zeigt an, dass die Maschine eingeschaltet ist; Grüne Lampe [B2] Zeigt an, dass der Kaffeekessel aufgeheizt wird (Blinken) bzw. einsatzbereit ist (konstantes Leuchten); Grüne Lampe [B3] Zeigt an, dass der Dampfkesse aufgeheizt wird (Blinken) bzw. einsatzbereit ist (konstantes Leuchten); Grüne Lampe [B4] Zeigt die Dampfausgabe an; Rote Lampe [B5] Zeigt an, dass der Wasserbehälter leer ist; Taste [B6] Ein/Aus Ausgabe Kaffeekessel; Taste [B7] Ein/Aus Dampfkessel; Taste [B8] Ein/Aus Ausgabe Dampfkessel; Drehgriff [B9] Reguliert den Wasserstrahl des Kaffeekochers.

Um alle Vorzüge Ihrer neuen Kaffeemaschine voll nutzen zu können, lesen Sie vor der Installation und Inbetriebnahme aufmerksam die Anweisungen dieses Handbuchs. Achtung Um zu besten Ergebnissen zu kommen muss die Filtergruppe extrem heiss sein. Handhaben Sie die Maschine mit Vorsicht. Verbrennungsgefahr. Die Maschine darf nur von erwachsenen Personen bedient werden. Vor dem Zugriff von Kindern sichern. Die äußeren Teile der Maschine erhitzen sich, wenn die Maschine in Betrieb ist und bleiben auch nach dem Abschalten für einige Zeit sehr heiß. Vor jeder Reinigung den Netzstecker ziehen. In dem Fall, dass die Maschine nicht ordnungsgemäß funktioniert und die hier enthaltenen Anweisungen keinen Aufschluss zu der Funktionsstörung geben, setzen Sie sich bitte mit uns in Verbindung und fordern Sie die Hilfe eines autorisierten Technikers an. Reparaturarbeiten dürfen nur von Fachpersonal vorgenommen werden. Das verwendete Verpackungsmaterial ist umweltkompatibel und recyclingfähig. Entsorgen Sie das Verpackungsmaterial den Richtlinien zum Umweltschutz entsprechend.

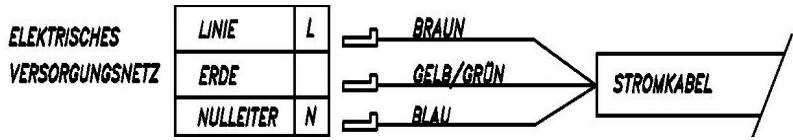

Elektrische Anschlüsse

Prüfen Sie die Daten auf dem Kennschild der Kaffeemaschine und stellen Sie sicher, dass Versorgungsspannung und Stromstärke den dort angegebenen Werte entsprechen. Stellen Sie vor dem Anschluss der Maschine an die Stromversorgung sicher, dass die elektrischen Anlagen korrekt geerdet sind. Die ordnungsgemäße Erdung der Maschine ist gesetzlich vorgeschrieben. Bei aus Verstößen gegen diese Vorschrift entstehenden Sach- oder Personenschäden ist der Hersteller nicht haftbar. Bei Ausführungen ohne Netzstecker ist ein Standard-Netzstecker anzubringen, der den Eigenschaften des Stromkabels entspricht. Der Erdleiter ist grün-gelb. Der Netzstecker muss frei zugänglich sein. Gegebenenfalls kann auch ein fester Anschluss an die Stromversorgung installiert werden. In diesem Fall ist ein mehrpoliger automatischer Schalter einzubauen, der für eine Unterbrechung von mindestens 3 mm zwischen Heizplatte und elektrischer Stromversorgung sorgt. Um das Stromkabel der Kaffeemaschine anzuschließen, den Deckel der Klemmenleiste entfernen, um Zugang zu den sich darin befindenden Kontakten zu haben. Kabel mit der mitgelieferten Klemme befestigen und Abdeckung wieder an der Klemmenleiste anbringen. In dem Fall, dass das Kabel erneuert werden muss, ist zu beachten, dass die Erdleiter (gelb/grün) grimmer 10 mm länger als die Plus- und Minusleiter sein müssen.

In dem Fall, dass ein Erneuern des Stromversorgungskabels erforderlich wird, muss die Montage des Klemmenbretts so erfolgen bzw. die Länge der Anschlüsse zwischen den Befestigungspunkten der Kabel und den Klemmenbrettern so beschaffen sein, dass die aktiven Leiter (Neutralleiter und Versorgungsleiter) sich vor dem Erdleiter befinden, wenn das Kabel aus der Anschlussvorrichtung kommt. Befestigung der Kaffeemaschine auf der Arbeitsfläche (Abb.C-D Seite 3)

Bringen Sie Positionsmarkierungen für die Befestigungsstege an. Befestigungsstege an der Arbeitsfläche befestigen, dabei ist zu beachten dass die Gehäusemuttern [1] so ausgerichtet werden, wie in der Abb. C dargestellt. Stellen Sie die Kaffeemaschine auf das Küchenmöbel, auf dem sie angebracht werden soll. Die Bohrungen für die Befestigungsschrauben befinden sich wie angegeben innen in der Nähe des Wasserbehälters auf der rechten Seite (abb.D) Befestigen Sie die Kaffeemaschine mit den mitgelieferten Schrauben und dem Sechskantschlüssel

5. ANWEISUNGEN FÜR DAS ERSTE EINSCHALTEN

Füllen des Wasserbehälters (Abb. E Seite 3) Klappe des Wasserbehälters (Abb. A18) nach rechts drücken. Wasserbehälter aus der Halterung nehmen (Abb. A19) Wasserbehälter mit Wasser füllen und wieder in die Halterung einsetzen, Klappe wieder schließen (Abb. A18)

• Der Filter (Abb. A10) muss vor dem ersten Einschalten der Maschine für einige Minuten unter kaltes Wasser gesetzt werden. Wenn die Kaffeemaschine über einen längeren Zeitraum nicht benutzt wurde, das Wasser im Wasserbehälter erneuern. Einschalten der Maschine Schalten Sie die Maschine durch Drücken des Hauptschalter 0/I ein (Abb. A16). Die Grüne Lampe [B1], schaltet sich ein. Zugleich beginnt das Die Grüne Lampe [B2] zu blinken, um anzuzeigen, dass der Kaffeekessel aufgeheizt wird. Die Rote Lampe anzeigt wenn der Wasserbehälter leer ist Warten bis Die Grüne Lampe [B2]von Blinken auf Dauerleuchten schaltet. Die Maschine ist betriebsbereit.

Die Kaffeeausgabe kann “MANUELL” oder nach “PROGRAMM“ erfolgen. Benutzen Sie hierzu die Kaffeeausgabetaste [B6] wie folgt:

Kaffeeausgabemodus “MANUELL”: Der manuelle Ausgabemodus wird durch ein kurzes Drücken der Taste [B6] (weniger als 1 Sek.) aktiviert. So erfolgt die normale Kaffeeausgabe der Maschine. Um die Ausgaben zu unterbrechen die Taste [B6] erneut drücken.

Kaffeeausgabemodus nach “PROGRAMM”: Anhand dieser Einstellung kann die Kaffeeausgabezeit gespeichert und jederzeit wieder abgerufen werden.

Speichern der Kaffeeausgabedauer. Hierzu die Taste [B6] für mindestens 6 Sek. gedrückt halten. Durch weiteres gedrückt halten der Taste [B6] wird die effektive Kaffeeausgabezeit gespeichert.Ist die gewünschte Zeit erreicht, die Taste [B6] loslassen und sofort danach zwei mal kurz drücken.Es kann jedes mal eine Ausgabezeit gespeichert werden. Ein Wiederholen des Vorgangs löscht die vorher gespeicherte Eingabe. Abrufen der programmierten Kaffeeausgabedauer. Um die gespeicherten Einstellungen für die Ausgabe abzurufen die Taste [B6] 1 bis 5 Sekunden gedrückt halten. Nach dem Loslassen der Taste [B6] erfolgt die Kaffeeausgabe für die gespeicherte Ausgabedauer.

7. DIE TASTE FÜR DIE DAMPFAUSGABE

Drücken Sie die Taste [B7], um zu den Funktionen des Dampkessel zu gelangen. Die Grüne Lampe [B3] beginnt zu blinken, um anzuzeigen, dass die Maschine aufgeheizt wird. Warten bis das Die Grüne Lampe [B3] von Blinken auf Dauerleuchten schaltet, um anzuzeigen, dass die Maschine bereit zur Dampfausgabe ist. Zum Erhitzen von Flüssigkeiten (Milch, Tee, usw.) mit dem Dampfausgeber ein Metallgefäß von geeigneter Form (schmal und hoch) mit Griff benutzen. o Während der Dampfausgabe das Gefäß leicht auf und ab bewegen, sodass die enthaltene Flüssigkeit während des Erwärmens vermischt wird. o Achten Sie darauf, dass sich das Ende der Ausgaberöhre immer im Gefäß befindet. o Drehen Sie den Dampfausgeber nach außen und verfahren Sie wie oben beschrieben. Das Gefäß dabei gut festhalten. o Bei Ende der Dampfausgabe die Ausgaberöhre wieder über die Abtropfwanne drehen und abtropfen lassen. Die dampfausgabe kann “MANUELL” oder nach “PROGRAMM“ erfolgen. Benutzen Sie hierzu die Dampfausgabe Tasten [B8] wie folgt:

dampfausgabemodus “MANUELL”: Der manuelle Ausgabemodus wird durch ein kurzes Drücken der Taste [B8] (weniger als 1 Sek.) aktiviert. So erfolgt die normale dampausgabe der Maschine. Um die Ausgaben zu unterbrechen die Taste [B8] erneut drücken.

dampfausgabemodus nach “PROGRAMM”: Anhand dieser Einstellung kann die dampfausgabezeit gespeichert und jederzeit wieder abgerufen werden.

Speichern der dampfausgabedauer. Hierzu die Taste [B8] für mindestens 6 Sek. gedrückt halten. Durch weiteres gedrückt halten der Taste [B8] wird die effektive dampfausgabezeit gespeichert.Ist die gewünschte Zeit erreicht, die Taste [B8] loslassen und sofort danach zwei mal kurz drücken.Es kann jedes mal eine Ausgabezeit gespeichert werden. Ein Wiederholen des Vorgangs löscht die vorher gespeicherte Eingabe. Abrufen der programmierten dampfausgabedauer. Um die gespeicherten Einstellungen für die Ausgabe abzurufen die Taste [B8] 1 bis 5 Sekunden gedrückt halten. Nach dem Loslassen der Taste [B8] erfolgt die dampfausgabe für die gespeicherte Ausgabedauer.

Die rote Lampe [B5] zeigt an, dass der Wasserbehälter leer ist. Die verschiedenen Kaffee- und Dampfausgabemodi und die Erwärmung Dampferzeuger werden gesperrt. Achtung:Der kaffeekessel bleibt eingeschaltet. Sobald der Wassertank wieder mit Wasser gefüllt ist, kann der vorher aktivierte Vorgang erneut angewählt werden.

9. EINSTELLUNG DER WASSERDÜSE DES DAMPFERZEUGERS

Drehen Sie den Drehknopf [B9] gegen den Uhrzeigersinn von + nach -, um die Wassermenge, die aus dem Kocher kommt, zu verringern. Benutzen Sie diese Funktion, um Teegetränke zuzubereiten, für die eine geringere Menge Wasser und eine langsamere Wasserausgabe erforderlich ist.

10. VERWENDUNG VON KAFFEE-CIALDEN

Die Verwendung von Kaffee-Cialden ist eine praktisch und hygienische Art der Kaffeezubereitung. Durch die spezielle Präparation wird das Austreten von Kaffee vermieden. Außerdem ist das Cialde nach der Benutzung leicht zu entsorgen.

• Schalten Sie die Maschine ein (Hauptshalte Abb. A16).
• Legen Sie ein Cialde in den Filtereinsatz (Abb. A1) und setzen Sie den Filter in den Filterring. Stellen Sie sicher, dass der Filterring gut befestigt ist; der Griff des Filtereinsatzes muss dazu von links nach rechts gedreht werden.
• Stellen Sie eine Tasse unter die Ausgabedüse (Abb. A1).
• Vergewissern Sie sich, dass die Grüne Lampe des Kaffeekessel nicht blinkt [B2].
• Drücken Sie die Kaffee-Taste [B6].
• Erneutes Drücken der Taste unterbricht die Kaffeeausgabe [B6] Nehmen Sie den Filtereinsatz aus dem Filterring und entfernen Sie das Cialde.

11. EINSATZ MIT GEMAHLEN KAFFEE (Abb F – Seite 4)

Die Kaffeemaschine ist für die Verwendung mit gemahlenem Kaffee geeignet. Die Kaffeemaschine ist für die Verwendung von Espresso-Pads (Cialden) geeignet; es kann ein Adapter montiert werden. Dabei wie folgt vorgehen. Maschine abschalten und abkühlen lassen. Empfehlenswert ist das Anlegen von Handschuhen, um an der Maschine zu arbeiten. Mit einem Schraubenzieher die Schraube lösen, die den Sitz des Wasserfilters für Espresso-Pads am Kocher sichert (achten Sie dabei darauf, dass die Schraube nicht verloren geht).

• Adapter (1) an der Ausgabeeinheit (3) einhängen, mit der Schraube (2) befestigen.

12. DIE ESPRESSOZUBEREITUNG

Zur Zubereitung eines perfekten Espresso muss die Maschine rückstandsfrei sauber sein. Reinigen Sie die Filtergruppe nach jeder Benutzung. Wärmen Sie vor dem Einfüllen die Tassen an. Stellen Sie sicher, dass der Kaffee richtig gepresst mit dasPressteil wird (Abb. A13) Die Qualität und Feinkörnigkeit des Kaffeepulvers haben wesentlichen Einfluss auf den Geschmack. Zusammen mit der Maschine wird ein Messbecher (Abb. A9) geliefert. Eine Messeinheit gemahlenen Kaffees entspricht der richtigen Menge für eine Tasse.

13. DIE CAPPUCCINOZUBEREITUNG

Bitte agieren Sie während der Durchführung der oben beschrieben Vorgänge mit Umsicht. Die Maschine gibt einen Dampfstrahl aus.

Diese Maschine ermöglicht die Zubereitung eines Cappuccino mit viel Schaum auf zwei verschiedene Arten. Methode 1: Benutzen Sie das “Dampfrohr” (Abb. A6). Tauchen Sie den Dampfauslass in den Milchbehälter. Drücken Sie die Taste [B7] um den Dampfkessel einzuschalten. Das Blinken die grüne Lampe [B3] zeigt an, dass die Maschine aufgeheizt wird. Warten bis die Lampe aufhört zu blinken. Die Maschine ist betriebsbereit.

• Drücken Sie zur manuellen oder automatischen Dampfausgabe die Taste [B8]. Sobald der Dampf ausgegeben wird, den Milchbehälter leicht bewegen, bis die Milch beginnt Schaum zu produzieren.
• Auf diese Art können auch andere Getränke (Wasser, Punch usw.) erhitzt werden. Achtung: Dampfdüse und Dampfauslass müssen nach jeder Benutzung durch mehrfaches Ablassen des Dampfes gereinigt werden. Die Reinigung sollte erfolgen, wenn die Teile der Maschine sich abgekühlt haben. Nehmen Sie den Dampfauslass von der Düse. Sorgfältig mit einem sauberen Tuch oder Schwamm reinigen. Die

More user manuals on ManualsBase.com abgekühlte Milch bildet Rückstände, die den Dampfauslass verstopfen und so zu Funktionsstörungen führen. (Abb. E –Seite 4 )

Methode 2: Entfernen Sie das Dampfrohr (Abb. A16) und ersetzen sie es durch die als Zubehör erhältliche „Cappuccinodüse“ (Abb. A7). Das Ersetzen des Dampfrohrs ist denkbar einfach. Die verschiedenen Teile sind gegeneinander austauschbar. Es reicht aus, das Anschlussstück, das sich unter dem Bedienfeld befindet, einzusetzen (Abb. A14).

• Achtung: Die Teile der Maschine bleiben auch nach dem Abschalten noch für einige Zeit stark erhitzt.
• Drücken Sie die Taste [B7] um den Dampfkessel einzuschalten. Das Blinken des grüne Lampe zeigt an, dass die Maschine aufgeheizt wird. Warten bis die Lampe von Blinken auf Dauerleuchten schaltet. Die Maschine ist betriebsbereit.
• Nach dem Einsetzen der „Cappuccinodüse“ den Düsenauslass in den Milchbehälter tauchen. Stellen Sie eine Tasse unter den Ausgabehahn und drücken Sie zur manuellen oder automatischen Dampfausgabe die Taste [B8]. Der Ausgabehahn gibt den Schaum für den Cappuccino aus. Achtung: Die „Cappucinodüse“ muss nach jeder Benutzung durch Eintauchen in sauberes Wasser und mehrfaches Ablassen des Wassers gereinigt werden. Dies ist nötig, um das Rohr von eventuellen Rückständen zu reinigen. Die abgekühlte Milch bildet Rückstände, die die Düse verstopfen.

14. DIE ZUBEREITUNG VON LOSEM TEE

Benutzen Sie den Filtereinsatz (Abb. A2) mit der Filterschale (Abb. A3 oder A4). Pressen Sie die Teeblätter mit dem Pressteil (Abb. A13) Legen Sie den Filtereinsatz (Abb. A2) auf den Filterring (Abb. A15). Stellen Sie sicher, dass der Filtereinsatz gut befestigt ist; der Griff der Filterhalterung muss dazu von links nach rechts gedreht werden. Bringen Sie den Drehknopf für die Wasserdüse des Dampferzeugers [B9] in die gewünschte Stellung. Je niedriger die Einstellungsstufe, umso stärker wird der Tee. Vergewissern Sie sich, die Grüne Lampe des Dampfkessel [B2] nicht blinkt. Drücken Sie die Kaffeetaste [B6]. Erneutes Drücken der Taste [B6] unterbricht die Ausgabe. Nehmen Sie den Filtereinsatz aus dem Filterring und reinigen Sie ihn sorgfältig.

15. DIE WARMWASSERZUBEREITUNG VON TEE

Bitte agieren Sie während der Durchführung der oben beschrieben Vorgänge mit Umsicht. Die Maschine gibt einen Dampfstrahl aus.

Richten Sie die Dampfdüse (Abb. A6) auf die Halterungsmutter (Abb. A14). Stellen Sie eine Tasse unter das Dampfrohr (Abb.A6). Schalten Sie die Maschine ein (Abb.A16). Schalten Sie die Dampftaste ein/aus [B7]. Die Grüne Lampe LED [B3] beginnt zu blinken, um anzuzeigen, dass die Maschine aufgeheizt wird. Warten bis die Grüne Lampe von Blinken auf Dauerleuchten schaltet. Die Maschine ist betriebsbereit. Drücken Sie zur Ausgabe die Taste [B8]. Sobald das Wasser der Tasse ausreichend erhitzt ist, erneut die Taste [B8] drücken. An diesem Punkt den Teebeutel einlegen und ziehen lassen.

16. REINIGUNG UND PFLEGE

Empfohlen ist die Reinigung der Außenteile der Maschine mit einem weichen Tuch oder einem Schwamm nur mit warmem Wasser und Reinigungsmittel. Benutzen Sie keine aggressiven Reinigungsmittel. Regelmäßig die als Tropfenfänger fungierende Wanne entfernen und reinigen. Der Tropfenfänger kann auch in der Spülmaschine gereinigt werden. Erneuern Sie den Filter, wenn Sie feststellen, dass sich weiße Körner bilden. Der Filter ist bei unserem Ersatzteiledienst erhältlich. Stellen Sie vor jeder Reinigung sicher, dass Filtereinsatz und Dampfdüse nicht mehr erhitzt sind.

Die Kaffeemaschine wird mit zwei Filtereinsätzen geliefert (Abb. A1 und A2) . Der erste Filtereinsatz (Abb. A2) ist für die Verwendung mit 1er- und 2er-Filtern (Abb. A3 und A4). Der zweite Filtereinsatz (Abb. A1) ist für die Verwendung von Cialden. Die Lade kann für die Aufbewahrung von Tassen und Untertassen benutzt werden; das zweite Fach für die Aufbewahrung der Zubehörteile, z. B. der Filter.

Bevor Sie sich an den Kundendienst wenden: Ist die Inbetriebnahme der Maschine aus irgendwelchen Gründen nicht möglich, die Stromversorgung bzw. den korrekten Sitz des Netzsteckers prüfen. In dem Fall, dass die Ursache nicht festgestellt werden kann, den Apparat abschalten ohne selbst irgendwelche Reparaturversuche vorzunehmen und den Kundendienst verständigen.
