DK63MCLB - Cappa da cucina GORENJE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	GORENJE
Modello	DK63MCLB
Utilizzo	Domestico
Modalità di funzionamento	Evacuazione esterna o ricircolo (con filtro a carboni attivi opzionale)
Numero di velocità di aspirazione	3
Illuminazione	LED 12 V - 3 W max, tipo G4
Filtro antigrasso	Metallico, lavabile in lavastoviglie
Filtro a carboni attivi	Opzionale, per versione ricircolo
Distanza minima dal piano di cottura (elettrico)	50 cm
Distanza minima dal piano di cottura (gas o misto)	65 cm
Alimentazione elettrica	220-240 V ~ 50 Hz
Manutenzione	Pulire il filtro antigrasso una volta al mese; pulire l'esterno con un panno umido e un detergente neutro
Sicurezza	Scollegare prima della manutenzione; non utilizzare fiamme libere; non friggere senza sorveglianza
Ricambi	Filtri, lampadine LED
Accessori forniti	Tasselli di fissaggio
Garanzia	Consultare il servizio post-vendita

Domande frequenti - DK63MCLB GORENJE

Come installare la cappa?

Seguire le istruzioni di montaggio fornite. La cappa può essere installata in versione evacuazione esterna o ricircolo. Assicurarsi che la distanza minima dal piano di cottura sia rispettata (50 cm per l'elettrico, 65 cm per il gas). Utilizzare i tasselli forniti adatti al tipo di parete.

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima tra la superficie di supporto dei recipienti e la parte più bassa della cappa è di 50 cm per i fornelli elettrici e di 65 cm per i fornelli a gas o misti. Se le istruzioni del piano di cottura specificano una distanza maggiore, rispettare quella.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese. Può essere lavato a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Attenzione: il lavaggio in lavastoviglie può scolorire il filtro, ma ciò non influisce sulle prestazioni.

Come sostituire la lampadina?

Scollegare prima la cappa. Assicurarsi che le lampade siano fredde. Utilizzare un piccolo cacciavite a lama piatta per rimuovere la protezione. Sostituire la lampada con una LED 12V - 3W max, tipo G4 (adatta a un sistema di illuminazione aperto). Non toccare la lampada con le mani. Richiudere il portalampada a scatto.

La cappa può funzionare in modalità ricircolo?

Sì, la cappa può essere utilizzata in versione ricircolo. Per questo, è necessario installare un filtro a carboni attivi (non fornito, disponibile presso il rivenditore). L'aria verrà sgrassata e deodorata prima di essere reimmessa nell'ambiente.

Cosa fare se la cappa non si accende?

Verificare prima che la cappa sia collegata e che l'alimentazione elettrica funzioni. Assicurarsi che il pulsante di comando non sia sulla posizione '0'. Se l'illuminazione non funziona, verificare che le lampade siano inserite correttamente. Se il problema persiste, contattare il servizio post-vendita.

Come regolare la velocità di aspirazione?

Ruotare la manopola di comando: dalla posizione '0' alla posizione '1' per accendere il motore alla velocità 1. Ruotare più a destra per aumentare la velocità. Utilizzare la potenza massima in caso di forte concentrazione di vapori.

Con quale frequenza pulire la cappa?

La cappa deve essere pulita regolarmente, almeno una volta al mese, sia all'interno che all'esterno. Il filtro antigrasso deve essere pulito mensilmente. La mancata osservanza di queste istruzioni può comportare il rischio di incendio.

Posso utilizzare la cappa senza filtro?

No, non utilizzare mai la cappa senza che la griglia (filtro) sia montata correttamente. La cappa non deve essere utilizzata nemmeno senza le lampadine in posizione, per evitare il rischio di scosse elettriche.

Dove acquistare i ricambi?

I ricambi (filtri, lampadine LED) sono disponibili presso il rivenditore abituale o il servizio post-vendita Gorenje. Utilizzare solo ricambi originali per garantire la sicurezza e le prestazioni.

MANUALE UTENTE DK63MCLB GORENJE

IT Istruzioni di montaggio e d'uso

RO Instructii de montaj si folo sire

BG Ihhctpykun 3a MoHTaK u ynoTpe6a

HR Uputstva za montažu i za uporabu

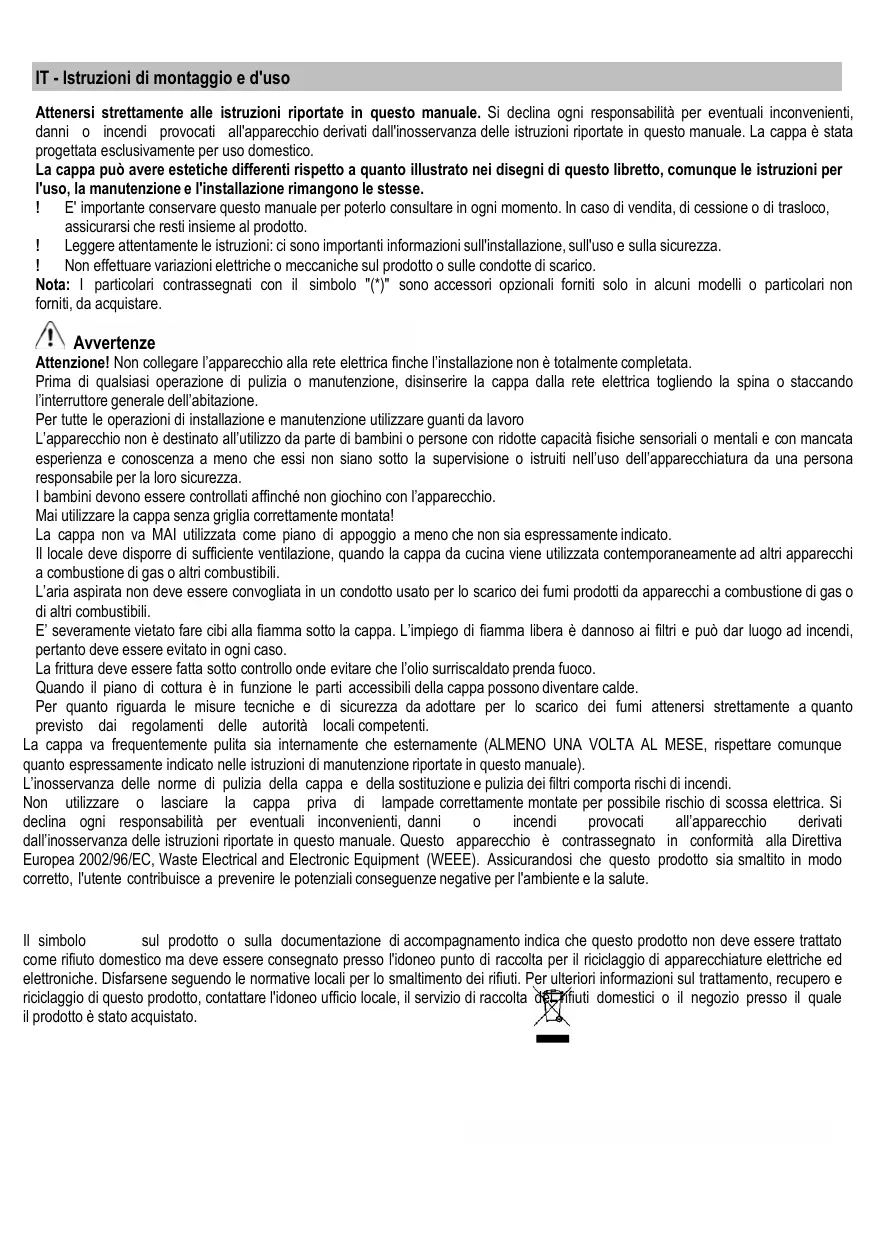

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è stata progettata esclusivamente per uso domestico.

La cappa più ave estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

! E' importante conservare quello manuale per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Note: I particolare contrassegnati con il significato "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avertenze

Attenzione! Non collegare l'apparechio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualiasi opératione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interrutto generale dell'abitazione.

Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che anni non siano sotto la supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucinaiene utilizzata contemporaneamente ad altri apparetchia combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma molto la cappa. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto DeVessere evitato in agli caso.

La frittura delve essere fissa sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa posso sono divertare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che estemamente (ALMENO UNA VOLTA AL MESE, rispetto come quante espressamente indicate nelle istruzioni di manutenzione riportate in questo manuale).

L'inossvanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

I modelli sono motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono formite con l'unità periferica di aspirazione.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve ave una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilemente.

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò agli responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90° ).
! Evitare cambiamenti drastici di sezione del condotto.
Usare un condotto con l'interno piu'liccio possibile.
Il materiale del condotto deve essere approvato normativamente.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul disposito di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenemeconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installatione applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tutvia necessario interpellare un tecico qualificato per accerbarVì sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto delve essere sufficientemente robusto da sostenere il peso della cappa.

Funzionamento

Usare la velocita magiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

1. Accendere/spagnere il motore/Aumento della velocità.

Se durante il funzionamento ruotate la manopola nella posizione "0", la cappa si spagne.

Se ruotate la manopola alla posizione "0" a "1", la cappa si accende e viene impostato il primo livello di velocità.

Se ruotate la manopola versus destra (quando la cappa è accesa), la velocità del funzionamento del motore aumento dal primo livello a quello intenso.

1° livello di velocità: 1
2° livello di velocità: 2
3° livello di velocità: 3
4° livello di velocità: 4

1. Accendere/spegnere le lui

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sa internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quando di attenersi alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avventenze.

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura. Deve essere pulito una volta al mese (o quando il systema di individazione di saturatione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manually oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglia il filtrato antigrasso metallico più scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il fatto grassi tirare la maniglia di sgancio a molla.

Sostituzione Lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.

Utilizzato solo lampade LED da 12V -3W max - G4, avendo cura di non toccarle con le mani.

1. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto insertimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
