Tipo di prodotto	Cappa da cucina
Marca	NEFF
Modello	D99L11N0
Utilizzo	Aspirante o riciclo (con modulo opzionale)
Peso massimo supportato	55 kg
Alimentazione elettrica	Presa di corrente con terra, 220-240 V, 50 Hz (stima)
Lunghezza del cavo di alimentazione	Circa 1,30 m
Livelli di potenza del ventilatore	Livelli 1 e 2, più potenza P1 (5 min) e P2 (10 min)
Funzione di funzionamento continuo	Sì, regolabile su 3, 6 o 9 minuti
Funzione aspirazione intermittente	Sì, circa 5 minuti all'ora
Illuminazione	LED, luminosità regolabile
Filtri antigrasso	Metallici, lavabili in lavastoviglie o a mano
Filtro al carbone attivo	Opzionale, da cambiare circa 2 volte all'anno
Pulizia dei filtri antigrasso	1 volta al mese per uso normale (1-2 ore/giorno)
Segnale acustico	Sì, disattivabile
Distanza minima sopra un piano elettrico	550 mm
Distanza minima sopra un piano a gas	650 mm
Tipo di montaggio	A parete
Garanzia	Consultare le condizioni nel manuale di assistenza
Servizio post-vendita	Contattare NEFF (vedi elenco)

Domande frequenti - D99L11N0 NEFF

Come pulire i filtri antigrasso?

I filtri antigrasso metallici possono essere puliti in lavastoviglie o a mano. In lavastoviglie, metterli piatti senza incastrarli. A mano, immergerli in acqua calda con detersivo per piatti, spazzolare, risciacquare e scolare. Non utilizzare detergenti aggressivi.

Con quale frequenza vanno puliti i filtri antigrasso?

Per un uso normale di 1-2 ore al giorno, pulire i filtri una volta al mese. Una pulizia regolare evita rischi di incendio e mantiene l'efficienza.

Come sostituire il filtro al carbone attivo?

Rimuovere prima i filtri antigrasso metallici, poi sbloccare il coperchio della canna fumaria su entrambi i lati e farlo scorrere verso il basso. Estrarre i due filtri al carbone usati e sostituirli con nuovi. Rimontare il coperchio fino a quando non si blocca. Il filtro al carbone va cambiato circa 2 volte all'anno.

Cosa fare se i tasti di comando non rispondono più?

Scollegare la cappa dalla presa elettrica o spegnere il fusibile per circa un minuto, poi ricollegare. Questo ripristina l'elettronica. Se il problema persiste, contattare il servizio post-vendita.

Quali sono le distanze di sicurezza tra la cappa e il piano cottura?

Sopra un piano elettrico: 550 mm minimo. Sopra un piano a gas: 650 mm minimo (misurato dal bordo superiore della griglia). In caso di fuochi misti, rispettare la distanza maggiore.

Come regolare la durata del funzionamento continuo?

Premere il tasto di funzionamento continuo. Per impostazione predefinita è di 6 minuti. Per modificarlo, premere i tasti + o -: il display mostra 3, 6 o 9 minuti.

Come disattivare il segnale acustico dei tasti?

Ventilatore spento, premere contemporaneamente i tasti ① e + per circa 3 secondi. Un segnale acustico conferma la disattivazione. Per riattivare, ripetere l'operazione.

Posso usare la cappa senza filtro antigrasso?

No, è indispensabile non far funzionare mai la cappa senza filtri antigrasso. Ciò comporta rischio di incendio e danneggia l'apparecchio.

Come installare la cappa?

L'installazione deve essere effettuata da un professionista. Utilizzare la dima fornita per segnare i fori, appendere la cappa, regolare l'orizzontalità, quindi fissare le viti di sicurezza. Rispettare le distanze minime e assicurarsi che la parete sia adatta.

Come regolare la luminosità dell'illuminazione?

Tenere premuto il tasto di illuminazione fino a raggiungere la luminosità desiderata. La cappa è dotata di LED che possono essere sostituiti solo da un professionista.

MANUALE UTENTE D99L11N0 NEFF

Informazioni generali 31

Avvertenze sulla tutela dell'ambiente 31

Al primo uso 31

Avvertenze di sicurezza 32

Uso regolare 32

Sicurezza tecnica 32

Avvertenze speciali per fornelli a gas 32

Uso appropriato 32

Montaggio appropriato 33

Uso 33

Pulizia e cura 34

Smontaggio e montaggio dei filtri per grassi 34

Allacciamento elettrico 35

Montaggio 36

Preparazione del montaggio 36

Fissaggio 36

Montaggio dei rivestimenti del camino 37

Accessori 51

Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il sito Internet www.neff-international.com e l'Online Shop www.neff-eshop.com

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti

800-522822

Linea verde

CH 0848 840 040

Fidatevi della competenza del Costruttore. In questo modo avrete la garanzia di una riparazione effettuata da tecnici qualificati e con pezzi di ricambio originali per il vostro elettrodomestico.

Informazioni generali

AVVERTENZE SULLA TUTELA DELL'AMBIENTE

Smaltimento dell'imballaggio di trasporto

L'imballaggio ha protetto il vostro nuovo apparecchio nel trasporto fino a voi. Tutti i materiali impiegati sono compatibili con l'ambiente e riciclabili. Preghiamo di collaborare smaltendo l'imballaggio in modo ecologico.

PERICOLO DI LESIONI!

I componenti dell'imballaggio rappresentano un pericolo per i bambini. Specialmente i fogli e gli involucri di plastica sono un potenziale pericolo di soffocamento. Custodire queste parti fuori dalla portata dei bambini.

Rottamazione dell'apparecchio dismesso

Gli apparecchi dismessi non sono rifiuti senza valore! Mediante uno smaltimento compatibile con l'ambiente possono essere recuperate materie prime preziose.

Questo apparecchio è contrassegnato conformemente alla Direttiva europea 2002/96/CEE - Rifiuti di apparecchiature elettriche ed elettroniche (WEEE).

La direttiva prescrive il quadro normativo per un ritiro e riciclaggio degli apparecchi dismessi valido in tutta l'UE. Prima di rottamare l'apparecchio dismesso, renderlo inservibile.

Non gettare assolutamente l'apparecchio dismesso nei rifiuti non riciclabili!

Chiedere informazioni sulle attuali vie di smaltimento al proprio rivenditore specializzato oppure alla propria amministrazione comunale.

Provvedere affinché l'apparecchio dismesso sia conservato fuori dalla portata dei bambini fino alla rottamazione.

AL PRIMO USO

NOTA: Il vocabolario è validato per diversi modelli. È possibile che siano descritti alcuni particolari di dotazione che non riguardano questo apparecchio.

Prima di mettere in funzione l'apparecchio nuovo, leggere con attenzione e interamente le istruzioni per l'uso. Esse contengono informazioni importanti per la vostra sicurezza, nonché per l'uso e la cura dell'apparecchio.

Conservare con cura il libretto d'istruzioni per l'uso e il montaggio e consegnarlo a un eventuale successivo proprietario dell'apparecchio.

Guasti

Se la cappa aspirante non risponde al comando:

Togliere tensione alla cappa aspirante per ca. 1 minuto estraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inserire di nuovo.

In caso di eventuali domande o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza clienti.)

In caso di chiamata si prega di indicare:

I numeri sono sulla targhetta porta-dati visibile, dopo la rimozione dei filtri per grassi, all'interno della cappa aspirante.

E-Nr. FD

Annotare i numeri nei campi qui sopra.

Uso regolare

Questa cappa aspirante è conforme alle prescritte norme di sicurezza. Un uso incompetente può causare danni a persone o beni materiali. Impiegare la cappa aspirante esclusivamente per l'uso domestico. Il costruttore non risponde dei danni causati da impiego improprio o da uso errato. Il costruttore non può essere chiamato a rispondere di danni che siano da attribuire all'inosservanza delle avvertenze di sicurezza.

PERICOLO DI LESIONI!

Vietare ai bambini di giocare con la cappa aspirante. L'uso dell'apparecchio è sempre vietato a uomini e bambini nei casi seguenti:

• se impediti fisicamente o mentalmente
• oppure se non sono in possesso di conoscenze ed esperienza per usare l'apparecchio correttamente ed in sicurezza.

Sicurezza tecnica

▷ La cappa aspirante ha lasciato la fabbrica in perfetto stato. Controllare tuttavia l'apparecchio prima del montaggio alla ricerca di eventuali danni visibili. Se è danneggiato, è vietato metterlo in funzione! Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualificazione. Il montaggio (incluso l'allacciamento elettrico), la manutenzione o riparazione della cappa aspirante devono essere eseguiti solo da un tecnico specializzato. In ogni caso deve essere possibile togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza! Il montaggio, la manutenzione o riparazione incompetenti possono causare considerevoli pericoli per l'utente, dei quali il costruttore non risponde. ▷ Le modifiche apportate alla struttura elettrica o meccanica sono pericolose e perciò vietate! Esse possono provocare anche il malfunzionamento della cappa aspirante.

Avvertenze speciali per fornelli a gas

In caso di montaggio sopra fornelli a gas, osservare le pertinenti disposizioni di legge nazionali (ad es. in Germania: Regole Tecniche per Impianti a Gas TRGI). Osservare le norme ed istruzioni di montaggio rispettivamente valide del costruttore dell'apparecchio a gas.

Tenere presente che la cappa aspirante deve essere montata con solo un lato a contatto diretto con un mobile alto o una parete. Altrimenti sussiste il pericolo di accumulo di calore. La distanza dal muro o dal mobile alto deve essere almeno 50 mm.

PERICOLO DI USTIONI

Non accendere contemporaneamente più di 2 fornelli a gas per un periodo superiore a 15 minuti al massimo carico termico. A causa dell'effetto del calore, vi è pericolo di scottature in caso di contatto con le superfici della carcassa!

Tenere presente che un bruciatore grande con più di 5 kW (Wok) di potenza corrisponde alla potenza di due bruciatori a gas. La cappa aspirante può essere danneggiata dal forte effetto di calore. Non usare mai un fornello a gas senza stoviglie sovrapposte. Regolare la fiamma in modo che non sporga oltre il fondo delle stoviglie da cucina.

Uso appropriato

Alla prima messa in funzione pulire con cura la cappa aspirante. Prima di ogni pulizia e manutenzione togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza. Le lampade (specialmente lampade alogene) si surriscaldano durante il funzionamento. Un pericolo di ustioni sussiste anche qualche tempo dopo averle spente! Prima di una sostituzione di lampade, togliere tensione alla cappa aspirante e lasciare raffreddare le lampade! Usare la cappa aspirante solo con le lampade montate. Accendere sempre la cappa aspirante quando si usa un fornello. Se la cappa aspirante non viene accesa può formarsi acqua di condensazione. Questa può causare danni di corrosione all'apparecchio.

PERICOLO D'INCENDIO

Non fiammeggiare alimenti sotto la cappa aspirante né lavorare a fiamma scoperta. La cappa aspirante accesa attira la fiamma nel filtro. I depositi di grasso nel filtro possono causare un incendio! Sorvegliare le pentole, i tegami e gli apparecchi per frittura quando si preparano alimenti con olio e grassi, ad es. patatine fritte. L'olio o i grassi surriscaldati possono facilmente incendiarsi! Un pericolo d'incendio si previene pulendo regolarmente i filtri per grassi e sostituendo tempestivamente il filtro a carbone attivo. Non usare mai la cappa aspirante senza filtri per grassi.

Montaggio appropriato

Osservare le istruzioni del costruttore dell'apparecchio di cottura, con riferimento alla possibilità di usare una cappa aspirante sovrapposta. Se il costruttore dell'apparecchio di cottura non prescrive distanze di sicurezza maggiori, vale una distanza minima:

• fra i fornelli elettrici ed il bordo inferiore della cappa aspirante di

550 mm.

• fra i fornelli a gas (bordo superiore della griglia d'appoggio pentola) ed il bordo inferiore della cappa aspirante di

650 mm

vedere figura 1, pagina 2

Se si usano fornelli diversi, vale la maggiore delle distanze indicate. La larghezza della cappa aspirante deve corrispondere alla larghezza del piano di cottura. Sopra un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (ad es. scintille volanti), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non amovibile e vengono rispettate le norme nazionali specifiche. Questa limitazione non è valida per le cucine a gas ed i piani di cottura a gas.

Per evitare danni al piano di cottura, coprirlo durante il montaggio della cappa aspirante.

AVVERTENZA: È consigliabile accendere il ventilatore all'inizio della cottura e spegnerlo solo alcuni minuti dopo la fine della cottura. I vapori di cottura vengono così eliminati nel modo più efficace.

PERICOLO DI LESIONI

Da apparecchi di cottura molto caldi. Nell'uso della cappa aspirante non toccare apparecchi di cottura molto caldi.

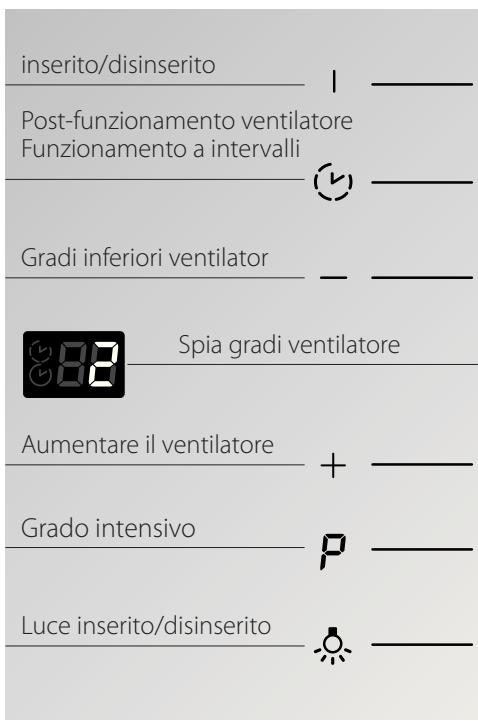

Impostazione della ventola

Accendere l'apparecchio con il tasto ①. La ventola si avvia sul livello 2. Aumentare il livello della ventola con il tasto + e ridurlo con il tasto -.

Grado intensivo

In caso di forti odori e umidità, è possibile usare i livelli intensivi.

P1 - circa 5 minuti

P2 - circa 10 minuti

Premere il tasto P. Sul display compare P2. Premere il tasto - per ritornare al livello P1. La durata è limitata nel tempo. Successivamente la ventola torna automaticamente ad un livello più basso. Premendo nuovamente il tasto P è possibile tornare indietro in qualsiasi momento.

Regolazione del ritardo di spegnimento della ventola

Premere il tasto. Al livello 1 il ventilatore funziona per 6 min, poi si spegne automaticamente. Per modificare il ritardo di spegnimento, premere i tasti + o -.

Indicazione: circa 3 minuti. Indicazione: circa 6 minuti. Indicazione: circa 9 minuti.

Funzionamento a intervalli

Premere il pulsante 2 volte. La ventola funziona per circa 5 min. all'ora. Per disattivare il funzionamento a intervalli regolari premere il tasto ①.

Illuminazione

L'illuminazione può essere accesa o spenta indipendentemente nel ventilatore.

Premere il tasto.

Regolazione della luminosità

Tenere premuto il tasto fino al raggiungimento della luminosità desiderata.

Spie LED

Le spie LED difettose devono essere sostituite esclusivamente dal produttore, dal servizio clienti o da un tecnico specializzato autorizzato (elettricista).

PERICOLO DI LESIONI!

tramite spie LED del gruppo di rischio 1. Non guardare direttamente le spie LED accese per un periodo superiore a 100 secondi.

Segnale acustico

Ad ogni pressione su un pulsante viene emesso un segnale acustico di conferma.

Spegnimento del segnale acustico

A ventilatore spento, tenere premuti contemporaneamente per circa 3 secondi i pulsanti ① e +.

Viene emesso un segnale acustico di conferma.

Accensione del segnale acustico

Ripetere la procedura «Spegnimento del segnale acustico».

PERICOLO DI LESIONI!

Prima di qualsiasi pulizia e manutenzione, togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza.

Superfici dell'apparecchio

NOTA: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza.

Le superfici dell'apparecchio e gli elementi di lavoro sono sensibili ai graffi. Osservare pertanto le seguenti istruzioni per la pulizia:

• Evitare la pulizia della cappa aspirante con panni asciutti, spugne dure che lasciano graffi, prodotti abrasivi e con pulitori contenenti sabbia, soda, acidi, cloruro o altri prodotti corrosivi.
• Pulire le superfici dell'apparecchio e gli elementi di comando solo con un panno morbido, umido, detergente liquido per stoviglie o con un pulitore delicato per vetri. Non asportare graffiando lo sporco essiccato, ma ammorbidirlo con un panno umido.
• Pulire con precauzione la zona degli elementi di lavoro, per evitare la penetrazione di umidità nei circuiti elettronici.

NOTA: Pulire le superfici in acciaio inox solo nel senso di lucidatura! Non usare pulitori per acciaio per i pulsanti di dato!

Avvertenza sulla cura dell'apparecchio

Idonei prodotti per la pulizia e la cura dell'apparecchio possono essere acquistati tramite il numero verde o l'Online-Shop (vedi copertina).

Filtri per grassi metallici

I filtri per grassi metallici trattengono i grassi dei vapori di cucina.

I filtri piani sono costituiti da metallo incombustibile.

PERICOLO D'INCENDIO

A causa della progressiva saturazione dei filtri con residui grassi, aumenta la loro infiammabilità. Inoltre può essere pregiudicato il buon funzionamento della cappa aspirante.

Mediante una tempestiva pulizia dei filtri per grassi metallici si previene il pericolo d'incendio. Al lavaggio dei filtri per grassi rimuovere anche con un panno umido i depositi di grassi dalle parti accessibili della carcassa.

Lavaggio dei filtri per grassi metallici ...

Con un funzionamento normale (da 1 a 2 ore al giorno), i filtri per grassi metallici devono essere lavati 1 volta al mese.

...in lavastoviglie

I filtri per grassi metallici possono essere lavati in lavastoviglie. Con questo lavaggio possono verificarsi leggere alterazioni di colore, che tuttavia non hanno alcuna influenza sull'efficienza dei filtri per grassi. I filtri devono giacere liberi nella lavastoviglie. Essi non devono essere bloccati tra altre stoviglie.

NOTA: non lavare con altre stoviglie i filtri per grassi metallici molto saturi di grassi.

... a mano

Per un lavaggio manuale ammorbidire i filtri per grassi in una soluzione di acqua e detersivo ben calda, spazzolarli, sciacquarli bene e lasciarli sgocciolare. Non usare detergenti corrosivi, contenenti acidi o soluzioni alcaline. In caso di sporco particolarmente resistente, consigliamo la pulizia con uno speciale spray solvente per grassi. Questo può essere ordinato tramite l'Online-Shop.

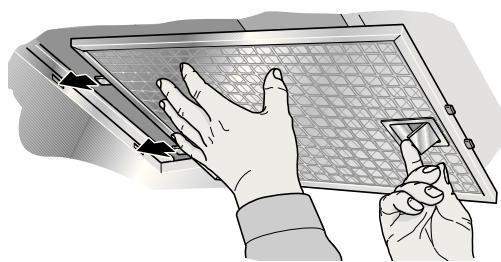

Smontaggio e montaggio dei filtri per grassi

Prima di smontare e montare i filtri per grassi osservare assolutamente le istruzioni e le avvertenze nel capitolo «Avvertenze di sicurezza»!

Smontaggio e montaggio dei filtri per grassi

1. Aprire il fermo ed abbassare i filtri per grassi. Ciò facendo, con la mano libera sostenere i filtri per grassi.
2. Pulire i filtri per grassi.

1. Inserire di nuovo i filtri per grassi puliti.

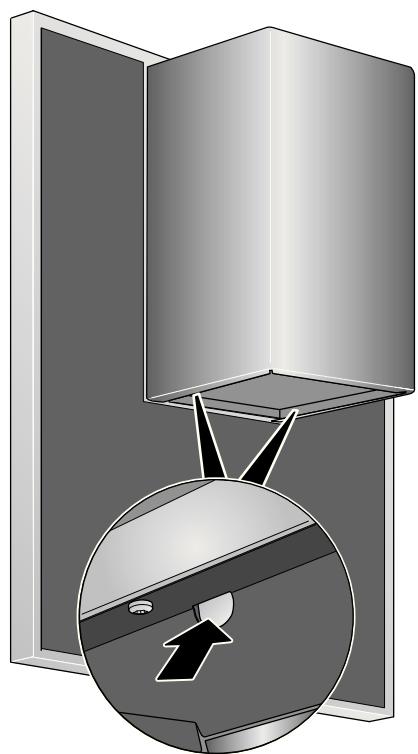

Sostituzione del filtro a carbone attivo

Nell'uso normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 2 volte all'anno. Acquistare il filtro a carbone attivo nel commercio specializzato, presso il servizio assistenza clienti o tramite l'Online-Shop (vedi "Accessori speciali"). Usare solo filtri originali.

I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti con i rifiuti domestici.

1. Smontare il filtro per grassi metallico.

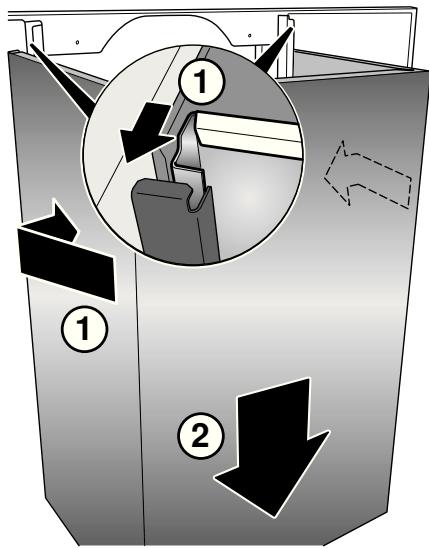

2. Sbloccare il rivestimento del camino sui due lati e farlo slittare in basso.

1. Estrarre in avanti i due filtri a carbone attivo e sostituirli.
2. Spingere il rivestimento del camino in alto finché non si sente lo scatto di arresto.

Prima dell'allacciamento elettrico, osservare assolutamente le istruzioni e le avvertenze nel capitolo "Avvertenze di sicurezza"! La cappa aspirante deve essere allacciata solo da un elettricista qualificato, che conosca le norme della competente azienda di fornitura dell'energia elettrica.

PERICOLO DI LESIONI

Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualificazione.

Dopo il collegamento alla rete, il cavo di collegamento deve essere disposto in posizione sicura. Collegare la cappa aspirante solo ad una presa con contatto di terra installata a norma.

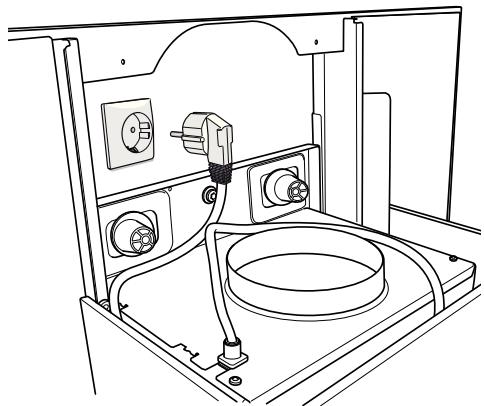

Installare la presa con contatto di terra possibilmente dietro il rivestimento del camino.

• La presa con contatto di terra deve essere collegata tramite un proprio circuito.
• Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento fisso.

In caso di necessità del collegamento fisso.

Sul lato impianto deve essere previsto un dispositivo di separazione. Come dispositivo di separazione sono validi interruttori con un'apertura fra i contatti superiore a 3 mm e disinserzione su tutti i poli. Fanno parte di questi gli interruttori automatici, i fusibili ed i contatori.

Dati elettrici

I dati di allacciamento necessari sono riportati sulla targhetta porta-dati visibile, dopo la rimozione del filtro per grassi, nell'interno della cappa aspirante.

Lunghezza del cavo di allacciamento: ca. 1,30 m

Questa cappa aspirante è conforme alle norme di soppressione radiodisturbi CE.

Prima del montaggio, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"! La cappa aspirante è prevista per il montaggio a muro. Attenzione alla distanza minima fra piano di cottura e cappa aspirante (vedi «Avvertenze di sicurezza»)! Attenzione a non danneggiare le delicate superfici!

Preparazione del muro

PERICOLO DI LESIONI, PERICOLO DI DANNI MATERIALI

Prima di trapanare fori, controllare se nel luogo di montaggio previsto passano sotto traccia condutture elettriche o di altri impianti.

Il muro deve essere piano e verticale. Le viti ed i tasselli in dotazione sono idonei per muri massicci. Per altre strutture murarie (ad es. cartongesso, calcestruzzo poroso, mattoni di calcestruzzo poroso) usare mezzi di fissaggio adeguati.

Prestare attenzione alla sufficiente portata del muro.

Prestare attenzione che la profondità dei fori corrisponda alla lunghezza delle viti. Provvedere alla solida tenuta dei tasselli.

Peso max. in kg: 55

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Preparazione del montaggio

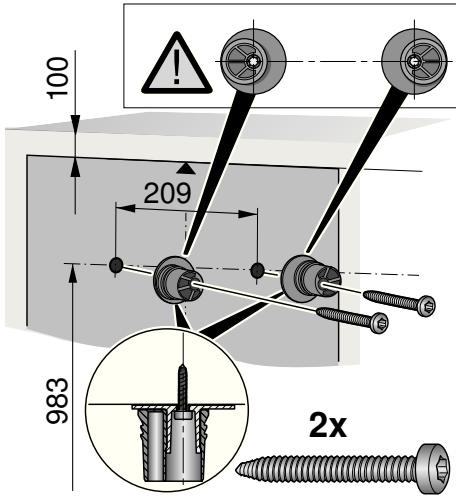

1. Con l'aiuto dell'acclusa dima, tracciare le posizioni per le viti e, per un aggancio più facile, il contorno della zona di sospensione. Il bordo inferiore della dima corrisponde al bordo inferiore della cappa aspirante.
2. Trapanare 2 fori Ø 8 mm per la sospensione della cappa aspirante ed inserire i tasselli a filo con la parete.

1. Avvitare le sospensioni per la cappa aspirante: a mano max. 3 Nm. Attenzione alla corretta posizione delle rondelle e delle sospensioni!!

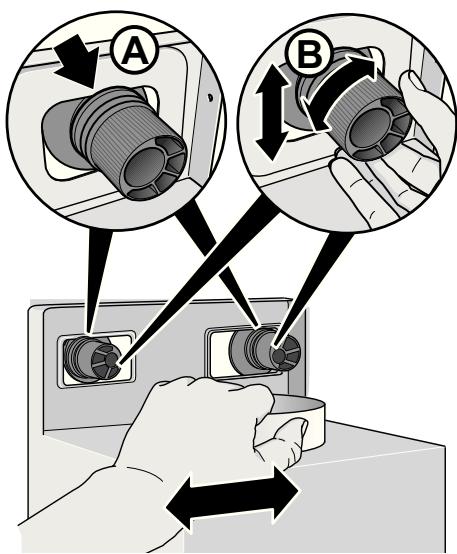

Sospensione e livellamento

1. Appendere la cappa aspirante in modo che il diametro s'innesti saldamente nelle sospensioni. A.
2. Portare la cappa aspirante in posizione orizzontale ruotando le sospensioni. Se necessario la cappa aspirante può essere spostata verso destra o sinistra. B.

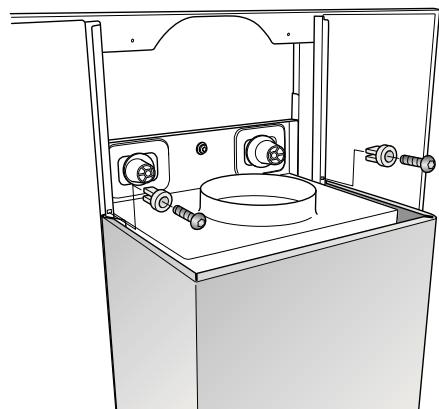

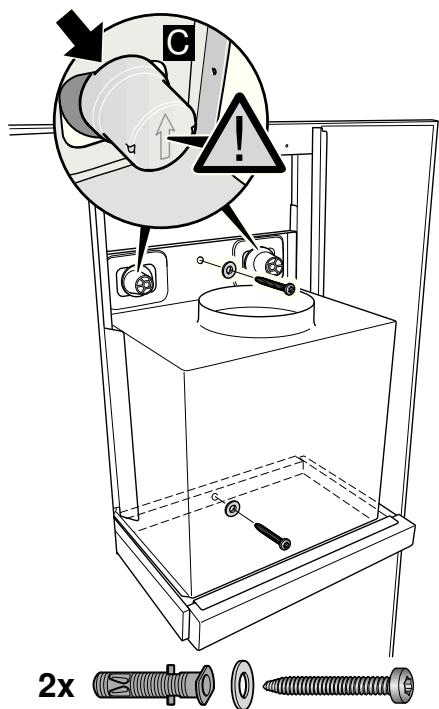

Viti di sicurezza e cappucci di sicurezza

1. Tracciare i fori per le viti di sicurezza. Rimuovere la cappa aspirante, trapanare i fori per le viti di sicurezza ed inserire i tasselli a filo con il muro.
2. Appendere la cappa aspirante ed avvitare saldamente le viti di sicurezza.

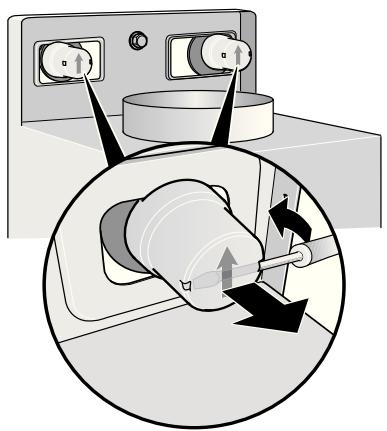

3. Applicare sulle sospensioni i cappucci di sicurezza con la freccia rivolta in alto, spingendoli finché non si sente lo scatto di arresto.

PERICOLO DI FERITE

Controllare assolutamente che tutte le viti di sicurezza ed i cappucci di sicurezza siano montati saldamente.

1. Collegare i tubi (vedi «Collegamento dei tubi»).
2. Eseguire l'allacciamento elettrico (vedi «Allacciamento elettrico»).

Smontaggio dei cappucci di sicurezza

Per lo smontaggio rimuovere i cappucci di sicurezza delle sospensioni con un attrezzo idoneo, ad es. con un cacciavite a lama piatta.

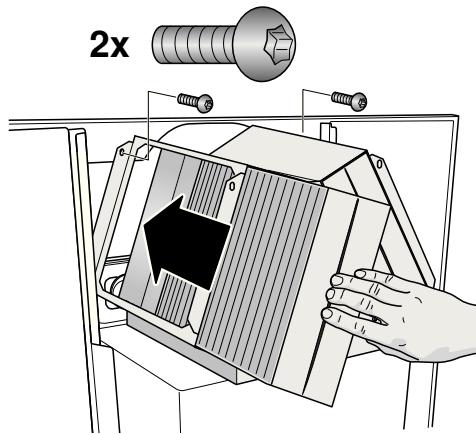

Modulo di ricircolo di aria

1. Applicare il modulo di ricircolo aria sul manicotto dell'aria ed avvitarlo.
2. Inserire il filtro a carbone attivo.

Montaggio dei rivestimenti del camino

PERICOLO DI LESIONI

Il lato interno dei rivestimenti del camino possono presentare spigoli vivi. Per il montaggio consigliamo di indossare guanti protettivi.

1. Staccare il film protettivo sui due rivestimenti del camino.
2. Inserire il camino nelle guide e farlo scorrere in basso.

1. Inserire 2 elementi di sicurezza ed avvitarli ben stretti.

1. Spingere il rivestimento del camino in alto finché non si sente lo scatto di arresto.
2. Inserire il filtro metallico antigrasso.

Superfici dell'apparecchio
