Tipo di prodotto	Cappa aspirante
Marca	ROBLIN
Modello	CONSTELLATION 1200
Tensione di alimentazione	220-240 V mono, 50/60 Hz
Classe di protezione	Classe 1
Potenza illuminazione	Modulo LED: 3,1 W (funzionamento), 6,2 W max
Filtri antigrasso	Metallici, lavabili in lavastoviglie (max 50°C), ogni mese
Filtri anti-odore	Opzionali: a carbone attivo (sostituzione ogni 3 mesi) o lavabili (pulizia ogni 2 mesi)
Numero di velocità	Più velocità + velocità intensiva (6 minuti)
Tipo di comando	Elettronico touch con display
Telecomando	Incluso, possibile accoppiamento (attivazione con pressione lunga su ⏻)
Funzione spegnimento ritardato	30 minuti
Funzione orologio	No
Evacuazione	Ricircolo (con filtri) o evacuazione esterna
Pulizia interna	1 volta all'anno
Garanzia	2 anni parti (esclusa manodopera e trasporto)
Disponibilità ricambi	10 anni dalla data di acquisto
Norme	CE (direttive sicurezza, EMC, ecodesign, RoHS)

Domande frequenti - CONSTELLATION 1200 ROBLIN

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si lavano in lavastoviglie a una temperatura massima di 50°C, circa una volta al mese. Lasciarli asciugare all'aria prima di rimetterli.

Come resettare l'allarme del filtro?

Per resettare l'allarme del filtro (visualizzazione FF o EF), premere il tasto corrispondente per 3 secondi, motore e illuminazione spenti.

Cosa fare se la cappa non si accende?

Controllare prima il quadro elettrico generale e il collegamento del cavo di alimentazione. Se l'alimentazione è corretta e il problema persiste, contattare un elettricista o un riparatore specializzato.

Il telecomando non funziona, cosa fare?

Verificare la posizione e lo stato delle batterie (2 batterie LR03 1,5 V). Assicurarsi che la distanza e l'angolo siano corretti. Se necessario, attivare il telecomando premendo il tasto ⏻ sulla tastiera della cappa per 5-6 secondi fino a vedere lampeggiare il simbolo del telecomando.

Quando sostituire i filtri a carbone?

I filtri a carbone attivo devono essere sostituiti ogni 3 mesi al minimo, o più spesso se la cappa viene utilizzata più di 3 ore al giorno. La sostituzione è sempre accompagnata dalla pulizia dei filtri antigrasso.

Come installare la cappa ROBLIN CONSTELLATION 1200?

L'installazione deve essere eseguita da un installatore qualificato. Verificare la solidità del supporto e utilizzare tasselli adatti. Rispettare le distanze di sicurezza dal piano cottura e garantire una ventilazione sufficiente della stanza.

Qual è la garanzia della cappa?

La garanzia commerciale è di 2 anni parti (esclusa manodopera e trasporto) dalla data di fatturazione. I materiali di consumo come lampadine e filtri non sono coperti. Per qualsiasi intervento, contattare il servizio post-vendita al numero 04 88 78 59 93.

Come attivare o disattivare il telecomando?

Per attivare il telecomando, premere il tasto ⏻ sulla tastiera della cappa per 5-6 secondi fino a vedere lampeggiare il simbolo. Per disattivare, eseguire la stessa operazione; il simbolo lampeggerà una volta per confermare.

La cappa fa rumore o vibra, cosa fare?

Verificare lo stato dei filtri antigrasso e anti-odore (pulire o sostituire). Assicurarsi che i filtri siano posizionati correttamente. Se l'aspirazione è debole in versione evacuazione, controllare l'installazione (condotti, curve, diametro). Se il problema persiste, contattare un riparatore specializzato.

Come utilizzare la funzione spegnimento ritardato?

Premere il tasto di spegnimento ritardato per attivare lo spegnimento automatico del motore dopo 30 minuti. Un indicatore lampeggiante mostra il tempo rimanente. Per disattivare, premere nuovamente lo stesso tasto.

MANUALE UTENTE CONSTELLATION 1200 ROBLIN

Il presente foglio di istruzioni vale per più versioni di apparecchi.

Può contenere descrizioni di accessori che non figurano nel vostro apparecchio.

QUESTO APPARECCHIO È CONFORME ALLE NORME SEGUENTI:

EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2:2009, EN

61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/

A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/CE relativa alla sicurezza elettrica, 2014/30/CE relativa alla compatibilità elettromagnetica, 2009/125/CE relativa all'eco-progettazione, 2011/65/CE relativa alla limitazione dell'uso di certe sostanze pericolose nelle apparecchiature elettriche ed elettroniche, e alle principali esigenze delle direttive europee 66/2014.

Quando il simbolo di un bidone dei rifiuti con ruote barrato da una croce è annesso a un prodotto, ciò significa che il prodotto è coperto dalla direttiva europea 2002/96/EC.

Il vostro prodotto è concepito è fabbricato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati :

Si prega di informarsi del sistema locale di separazione dei rifiuti elettrici ed elettronici,
Si prega di agire secondo le regole locali e di non gettare i prodotti usati con i rifiuti domestici indifferenziati,
Smaltire correttamente il prodotto usato aiuterà a prevenire le conseguenze negative potenziali per l'ambiente e la salute umana.

Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) aventi capacità psichiche, sensoriali o mentali ridotte, né da persone che non siano in possesso di esperienza e conoscenza di questo tipo di apparecchi, a meno che non operino sotto la supervisione di persone responsabili della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

RACCOMANDAZIONE DI MONTAGGIO

Il montaggio e il collegamento devono essere realizzati da un installatore ^(1) qualificato.

Impiegare i tasselli adatti a supporto, informarsi presso il fabbricante, effettuare una sigillatura se necessario. La società declina qualsiasi responsabilità in caso di agganciamento difettoso dovuto a un cattivo uso dei tasselli.

La cappa è dotata di un cavo di alimentazione di tipo HO5VVF 3 × 0,75 mm² comprendente una spina standard 10/16A con un sistema di messa a terra.

Modalità di protezione: classe 1

Tensione di alimentazione: 220-240V mono - 50/60Hz.

Controllare che la tensione di rete sia identica ai valori indicati sulla targhetta segnaletica all'interno della cappa.

Se la cappa è collegata direttamente sulla rete (senza la sua spina), un interruttore onnipolare con un'apertura di contratto di 3 mm deve essere installato davanti alla cappa. Il filo di terra (giallo e verde) non deve essere interrotto da questo interruttore.

• Rispettare il diametro di uscita dell'apparecchio: la cappa non deve in alcun caso essere collegata a un condotto di ventilazione meccanico controllato (V.M.C).
• Quando si evacua l'aria viziata tramite un condotto di evacuazione, occorre controllare che questo non sia già usato per veicolare gas o fumi provenienti da apparecchi alimentati da energia diversa da quella elettrica.
• Posizionare il piano di cottura il più vicino possibile all'evacuazione ed evitare la formazione di gomiti sulla guaina, in modo da ridurre al massimo le perdite di carico.
• In qualsiasi tipo di installazione, vigilare al buon ricambio d'aria della cucina. Pensare a effettuare una o più entrate d'aria la cui sezione sia superiore o uguale al diametro del tubo di evacuazione in modo da non mettere la cucina in depressione.
• Prevedere un'aerazione sufficiente quando un apparecchio di cottura o di altro tipo utilizza simultaneamente l'aria ambiente del locale in cui è installata la cappa.
  • La depressione massima creata nel locale deve essere inferiore a 0,04 mbar, onde evitare un ritorno di gas di combustione.
  • L'apparecchio deve essere posizionato in modo tale da rendere accessibile la spina di alimentazione

CONSIGLI DI RISPARMIO ENERGETICO

1. Utilizzare di preferenza una velocità di aspirazione ridotta; utilizzare la velocità intensiva solo quando è necessario.
2. Una cucina ben ventilata rende il funzionamento della cappa più efficiente.
3. Pulire regolarmente i filtri anti-grassi in modo da mantenerne l'efficacia.
4. Un filtro saturato non è più efficace e non potrà essere utilizzato a lungo.

CONSIGLI DI UTILIZZAZIONE

NON FARE MAI FIAMMEGGIARE PIATTI AL DI SOTTO DELL'APPARECCHIO

Non lasciare mai fiamme libere sotto la cappa in funzionamento.

Le fritture necessitano di una sorveglianza permanente: l'olio surriscaldato può prendere fuoco.

Le parti accessibili della cappa possono diventare calde quando questa viene utilizzata con apparecchi di cottura..

Per ottenere un'efficacia massima di assorbimento dei fumi e vapori, fare funzionare la cappa per 5 minuti circa prima e dopo la cottura degli alimenti :

• le piccole velocità sono consigliate per le cotture a fuoco lento e per le salse, ecc.
• le velocità intermedie sono consigliate per le cotture sostenute, per le grigliate e per le fritture.
• le grandi velocità sono consigliate per le colture a forte emanazione di grassi e vapori.
- la velocità intensiva è consigliata in caso di vapori e di emanazioni di grassi troppo cospicue.

AVVERTENZA

ATTENTION : Questo apparecchio (installazione di estrazione a flusso discendente) non è concepito per essere utilizzato con piastre di cottura a gas, a meno che un'informazione dettagliata fornita con la piastra di cottura indichi il contra rio.

RISQUE : Estinzione delle fiamme del piano di cottura dovuta a un flusso d'aria aspirato dalla cappa che soffoca le fiamme stesse.

Evitate il rischio di incendio pulendo la cappa secondo le raccomandazioni di :

Mettere la cappa fuori tensione prima di qualsiasi operazione di manutenzione o intervento elettrico. Dotarsi di guanti.

• Pulite regolarmente la carrozzeria utilizzando prodotti detergenti, non abrasivi e una spugna leggermente umida.
  • Per rinnovare (a intervalli di un anno come minimo) le parti esterne in inox, preferite l'utilizzazione del prodotto rif. 1 12.0 172.94 1
  • Non utilizzare mai spugne o panni bagnati.
• Non introdurre alcun oggetto, né le mani, nell'apertura che serve all'evacuazione dell'aria.
• Pulire l'interno del corpo aspirante una volta all'anno.
• Controllare ogni 6 mesi la corretta evacuazione dell'aria viziata.
• Osservare le prescrizioni regolamentari locali riguardanti l'evacuazione dell'aria viziata.
• È indispensabile procedere a una pulitura periodica dei filtri anti-grassi in lavastoviglie a una temperatura massima di 50 °C, una volta al mese o secondo le indicazioni dell'ordine (si veda la pagina di ordine). Lasciare asciugare i filtri all'aria aperta. Questi filtri hanno una durata di vita di 10 anni.

• Se la vostra cappa è dotata di filtri anti-odori lavabili ^(3) , questi devono essere puliti in lavastoviglie a temperatura elevata (senza altri utensili da cucina) ogni 2 mesi e devono essere asciugati in lavastoviglie o all'aria libera per circa 30 minuti circa.
• Una volta lavati e asciugati, riattivare i filtri anti-odori lavabili mettendoli in forno per 10 minuti a 100 °C al massimo. La pulitura dei filtri anti-odori lavabili si accompagna sistematicamente alla pulitura dei filtri anti-grassi.
• I filtri anti-odori a carbone attivo ^(3) devono essere sostituiti come minimo ogni 3 mesi o più spesso se la cappa viene utilizzata per più di 3 ore al giorno. O secondo le indicazioni di ordine (si veda la pagina di ordine). La sostituzione dei filtri anti-odori a carbone attivo si accompagna sistematicamente alla pulitura dei filtri anti-grassi.

CLEAN-R

• Le lampade a ultravioletti hanno una durata di vita di circa 6000 ore. Il ciclo di vita dei filtri clean-air (catalizzatori) segue quello delle lampade ultraviolette.
• La sostituzione di una lampada a ultravioletti (ogni 3 anni) si accompagna sistematicamente alla sostituzione del filtro clean-air associato.

- La sostituzione dei LED difettosi deve essere effettuata esclusivamente da un professionista specialista autorizzato.

GARANZIA E SERVIZIO DI ASSISTENZA

NEL CASO IN CUI UN COMPONENTE ELETTRICO SUBISSE DANNI, NON POTRÀ ESSERE SOSTITUITO SE NON DA UN LABORATORIO DI RIPARAZIONE RICONOSCIUTO DAL FABBRICANTE, IN QUANTO SONO NECESSARI UTENSILI SPECIALI.

• In caso di anomalia di funzionamento, avvertite il vostro installatore che dovrà controllare l'apparecchio e il suo collegamento.
  • Scollegate completamente l'apparecchio.
• Esigete sempre l'utilizzazione di pezzi di ricambio originali (la mancata osservanza di questa prescrizione può compromettere la sicurezza dell'apparecchio).
• All'ordinazione dei pezzi staccati, indicate il numero di serie dell'apparecchio (si veda sulla pagina a fianco) scritto sulla targhetta segnaletica situata all'interno della cappa.
• Solo la fattura di acquisto dell'apparecchio farà fede per l'applicazione della garanzia contrattuale (questa garanzia non copre le parti consumabili come l'illuminazione, i filtri, i LED...).

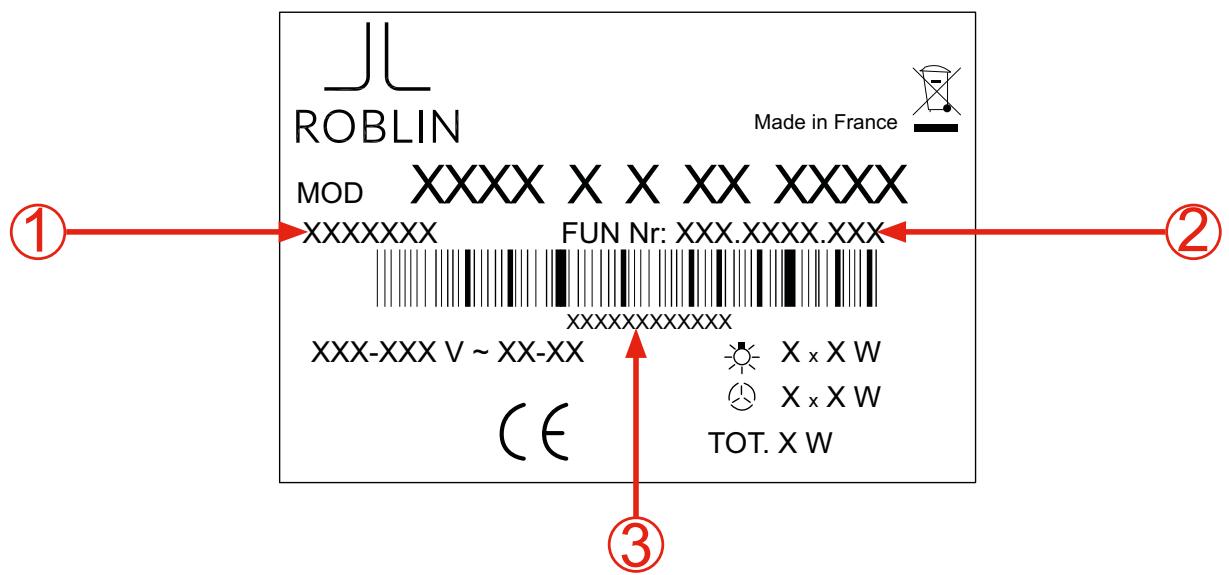

Visualizzare l'etichetta segnaletica incollata sul corpo della cappa, all'interno, dietro ai filtri. Le informazioni indicate su questa etichetta sono necessarie al Polo di assistenza S.A.V. per la presa in carico di assistenza tecnica.

Polo di assistenza S. A. V: 04.88.78.59.93

Vedere e mantenere i riferimenti indicati di seguito

INFORMAZIONI DA TRASMETTERE AL SERVIZIO DI ASSISTENZA.

CODICE PRODOTTO :

CODICE FUN :

N° DI SÉRIE :

O

Spira di sicurezza classe 1, 250V\~ 10A - 2 poli + terra

Accende il motore di aspirazione all'ultima velocità a cui è stato utilizzato. Spegne il motore (e disattiva la funzione arresto differito se quest'ultima è attiva).

Indicates the adjustment speed. Indica la velocità di regolazione. Geeft de regelsnelheid aan.

Reduces the speed used. Riduce la velocità utilizzata. Verlaagt de gebruikte snelheid.

Increases the speed used. Aumenta la velocità utilizzata. Verhoogt de gebruikte snelheid.

• Activates the intensive speed, even if the engine is off, for 10 minutes, and then returns to the previously used speed.
  • Attiva la velocità intensiva, anche a motore spento, per dieci minuti, poi torna alla velocità precedentemente utilizzata.
  • Activeert de intensieve snelheid, zelfs bij uitgeschakelde motor, gedurende 10 minuten. Daarna terugkeer naar eerder gebruikte snelheid.

◦ HI display and a bottom right point flickers for 1/s.
- Viene visualizzata la scritta “HI” e un punto situato in basso a destra lampeggia per un secondo.
° Geeft HI aan en een punt rechtsonder knippert 1x per sec.

-Attiva il motore a una velocità di aspirazione di 100 m³/h per dieci minuti Pressione per tre secondi: permette di riportare a zero l'allarme del filtro una volta azionato Queste segnalazioni sono visibili unicamente a motore spento.

Accende o spegne l'illuminazione all'ultima intensità utilizzata.

Diminuisce o aumenta l'intensità dell'illuminazione.

Questa pagina spiega come accoppiare il telecomando unità di controllo / cappa.

1. Per impostazione predefinita, il telecomando in dotazione con il cofano è operativo.

2. In caso contrario: Premere il tastierino cappuccio ⓣ per 5 a 6 secondi, l'indicazione lampeggiante bc sul display indica l'attivazione della telecomande.

• Per disattivare il telecomando: Premere il tastierino cappuccio ⓣ per 5-6 secondi, il bc indicazione 1 lampeggio sul display.

Si prega di rispettare le raccomandazioni precedentemente citate nei paragrafi MANUTENZIONE e GARANZIA E SERVIZIO DI ASSISTENZA

		Fase 1	Fase 2
Problemi	Dettagli e/o condizioni dei problemi	Controlli da effettuare	Azione da effettuare se la Fase 1 non ha permesso di dare soluzione al problema o se occorre un'operazione di manutenzione supplementare.
La cappa non funziona.	Qualche funzione non risponde (aspirazione, illuminazione...).	1. Controllare il quadro elettrico generale.2. Controllare il collegamento del cavo di alimentazione della cappa e la sua connessione alla rete elettrica domestica.	Se si riscontra un difetto di alimentazione elettrica (1 o 2) fare intervenire un elettricista.Se tutto è corretto e il problema persiste, fare intervenire un riparatore specializzato.
La cappa non risponde al telecomando.		1. Verificare il posizionamento giusto delle pile nello scomparto del telecomando.2. Verificare lo stato di carica delle pile del telecomando3. La distanza tra la cappa e il telecomando è troppo lunga o la direzione (angolo) del telecomando verso la cappa non è buona.4. Il ricevitore è disattivato..	Riposizionare le pile.6. Cambiare le pile (2 pile LR03 1,5 Volt) del telecomando.Modificare la posizione del telecomando.Seguire telecomando.Se tutto è corretto e il problema persiste, fare intervenire un riparatore specializzato.
Rumore, vibrazioni, problema di aspirazione.	Versione riciclo.	1. Verificare lo stato dei filtri (anti-odori).2. Verificare il posizionamento e il fissaggio del filtro anti-odori.3. Verificare lo stato dei filtri anti-grassi.	Pulire o cambiare i filtri anti-odori.Sostituire i filtri anti-odori.Pulire i filtri anti-grassi.Se tutto è corretto e il problema persiste, fare intervenire un riparatore specializzato.
	Versione evacuazione esterna aspirazione debole malgrado un buon regime del motore.	1. Verificare lo stato dei filtri anti-grassi.2. Verificare l'installazione della cappa (cappa e condotto di evacuazione, valvola, lunghezza del tubo, numero di gomiti, diametro tubo).	Pulire i filtri anti-grassi.Se si riscontra un difetto di installazione o di montaggio, fare intervenire il rivenditore/installatore.Se tutto è corretto e il problema persiste, fare intervenire un riparatore specializzato.
Illuminazione difettosa.		Verificare lo stato delle fonti luminose.	Sostituire le lampade difettose.Per i LED fare intervenire un riparatore specializzato.
