BEDIENUNGSANLEITUNG CONSTELLATION 1200 ROBLIN

Diese Anleitung gilt für mehrere Geräteausführungen.

Sie kann Beschreibungen zu Zubehörkomponenten enthalten, die nicht in Ihrem Gerät vorhanden sind.

DIESES GERÄT ERFÜLLT DIE FOLGENDEN NORMEN:

EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2: 2009, EN 61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/EG über die elektrische Sicherheit, 2014/30/EG über die elektromagnetische Verträglichkeit, die Ökodesign-Richtlinie 2009/125/EG, 2011/65/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten, und die wesentlichen Anforderungen der europäischen Richtlinien 66/2014.

Wenn ein Produkt mit dem Symbol einer durchgestrichenen Mülltonne versehen ist, bedeutet dies, dass das Produkt unter die europäische Richtlinie 2002/96/EG fällt.

Ihr Produkt wurde unter Verwendung qualitativ hochwertiger Materialien und Komponenten konstruiert und hergestellt, die recycelt und wiederverwendet werden können:

• Bitte informieren Sie sich über das örtliche Abfalltrennungssystem für Elektro- und Elektronikabfälle,
  • Halten Sie sich bitte an die örtlichen Bestimmungen und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll,
  • Die ordnungsgemäße Entsorgung Ihres Altgeräts trägt zur Vermeidung möglicher negativer Auswirkungen für die Umwelt und die menschliche Gesundheit bei.

Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen verwendet werden, die keine Erfahrung und Kenntnis im Umgang mit dieser Art von Geräten haben, es sei denn, der Gebrauch erfolgt unter Beaufsichtigung und Anleitung durch eine Person, die für deren Sicherheit verantwortlich ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

HINWEISE ZUR MONTAGE

Die Montage und der Anschluss sind von einem qualifizierten Installateur ^(1) vorzunehmen.

Verwenden Sie für den Untergrund geeignete Dübel – erkundigen sich hierfür bei den Herstellern – und zementieren Sie diese ggf. ein. Das Unternehmen lehnt jede Haftung für eine fehlerhafte Verankerung infolge des Bohrens und der Befestigung mit Dübeln ab.

Die Abzugshaube ist mit einem Netzkabel vom Typ HO5VVF 3 x 0,75 mm² versehen, welches einen genormten 10/16A Stecker mit Erdungskontakt besitzt.

Schutzklasse: 1

Versorgungsspannung: 220-240V einphasig - 50/60Hz.

Überprüfen Sie, dass die Netzspannung mit den auf dem Typenschild angegebenen Werten innen an der Abzugshaube übereinstimmt.

Wenn die Abzugshaube direkt an das Netz (ohne ihren Stecker) angeschlossen wird, muss dem Gerät ein allpoliger Trennschalter mit 3 mm Kontaktöffnung vorgeschaltet werden. Der Schutzleiter (gelber und grüner Draht) darf durch diesen Trennschalter nicht unterbrochen werden.

• Beachten Sie den Ausgangsdurchmesser des Geräts: Die Abzugshaube darf auf keinen Fall an eine Leitung der mechanischen Belüftung angeschlossen werden.
• Wenn die Abluft über eine Abzugsleitung abgeführt wird, ist darauf zu achten, dass diese nicht bereits zur Abführung von Gasen und Rauch von Geräten genutzt wird, die mit einer anderen Energieform als elektrischem Strom betrieben werden.
• Positionieren Sie die Kochfläche möglichst nahe am Abzug und vermeiden Sie übermäßige Biegungen im Kabelmantel, um Spannungsverluste zu weit wie möglich zu reduzieren.
• Sorgen Sie bei allen Installationsarbeiten für einen ausreichenden Luftaustausch in der Küche. Denken Sie daran, einen oder mehrere Lufteinlässe vorzusehen, deren Querschnitt mindestens zu groß wie der Durchmesser des Abzugsrohrs ist, damit in der Küche kein Unterdruck entsteht.
• Sehen Sie eine ausreichende Belüftung vor, wenn ein Kochgerät oder ein anderes Gerät gleichzeitig die Umgebungsluft aus dem Raum nutzt, in dem die Abzugshaube installiert ist.
• Der im Raum erzeugte maximale Unterdruck muss unter 0,04 mbar liegen – damit wird ein Rückstrom von Verbrennungsgasen verhindert.
  • Das Gerät muss so platziert werden, dass der Netzstecker zugänglich ist.

ENERGIESPARTIPPS

1. Verwenden Sie möglichst eine geringere Absaugleistung; nutzen Sie die höchste Stufe nur, wenn es nötig ist.
2. Eine gut gelüftete Küche erhöht die Effektivität der Abzugshaube.
3. Reinigen Sie die Fettfilter regelmäßig, damit ihre Wirksamkeit erhalten bleibt.
4. Ein gesättigter Filter ist nicht leistungsfähig und darf nicht längere Zeit verwendet werden.

GEBRAUCHSHINWEISE

NIEMALS SPEISEN UNTER DEM GERÄT FLAMBIEREN

Niemals mit offener Flamme unter der eingeschalteten Abzugshaube hantieren.

Bratfette erfordern eine ständige Beaufsichtigung, da sich überhitztes Öl entzünden kann.

Die zugänglichen Teile der Abzugshaube können heiß werden, wenn sie mit Kochgeräten benutzt wird.

Um eine maximale Aufnahmeeffizienz für Rauchgase oder Dampf zu erzielen, lassen Sie die Abzugshaube vor und nach dem Kochen bzw. Braten der Speisen etwa 5 Minuten lang eingeschaltet:

• die niedrigen Leistungsstufen werden für das Garen bei geringer Hitze und für Soßen, leichtes Köcheln, usw. empfohlen.
• die mittleren Leistungsstufen werden für längeres Garen, zum Grillen und Frittieren empfohlen.
• die hohen Leistungsstufen werden für Garmethoden mit starker Fett- und Rauchentwicklung empfohlen.
• die höchste Leistungsstufe wird im Falle kurzzeitiger enormer Rauch- und Fettentwicklungen empfohlen.

WARNHINWEIS

ACHTUNG : Dieses Gerät (Abluftanlage mit abwärts geleitetem Abluftstrom) ist nicht für den Gebrauch mit Gaskochfeldern vorgesehen – es sei denn, eine dem Kochfeld beiliegende Information sieht diese Einsatzmöglichkeit vor..

GEFAHR : Ein auf der Kochfläche durch den von der Abzugshaube erzeugten Absaugluftstrom ausgebrochenes Feuer durch Abdecken und Ersticken der Flammen löschen.

INSTANDHALTUNG

Vermeiden Sie die Gefahr von Bränden, indem Sie die Abzugshaube gemäß den Instandhaltungshinweisen reinigen:

Schalten Sie vor jeglichen Wartungs- oder Elektroarbeiten die Abzugshaube spannungsfrei. Ziehen Sie Handschuhe an

• Reinigen Sie regelmäßig das Gehäuse unter Verwendung eines nicht scheuernden Reinigungsmittels und eines leicht angefeuchteten Schwamms.
• Zur Erneuerung (mindestens im Jahresintervall) der äußeren Edelstahlteile verwenden Sie vorzugsweise das Produkt Art.-Nr. 112.0172.941
• Benutzen Sie nie nasse Schwämme oder Putzlappen.
• Führen Sie keinen Gegenstand oder die Hände in die Öffnung für die Luftabführung ein.
• Reinigen Sie das Innere des Gebläsekörpers einmal jährlich.
• Überprüfen Sie alle 6 Monate den ordnungsgemäßen Abstrom der Abluft.
• Halten Sie die örtlichen gesetzlichen Vorschriften bezüglich der Abführung der Abluft ein.
• IEs ist unerlässlich, die Fettfilter regelmäßig in der Geschirrspülmaschine bei einer Temperatur von maximal 50°C einmal im Monat oder entsprechend den Bestellangaben zu reinigen (siehe Seite Bestellung). Lassen Sie die Filter an der frischen Luft trocknen. Diese Filter haben eine Lebensdauer von 10 Jahren.

• Wenn Ihre Abzugshaube mit waschbaren Geruchsfiltern ^(3) ausgestattet ist, müssen diese alle 2 Monate bei hoher Temperatur in der Spülmaschine (ohne andere Küchenutensilien) gereinigt und in der Spülmaschine oder für etwa 30 Minuten an der frischen Luft getrocknet werden.
• Reaktivieren Sie die waschbaren Geruchsfilter nach dem Reinigen und Trocknen, indem Sie sie für 10 Minuten bei maximal 100°C in den Ofen legen. Im Zuge der Reinigung der waschbaren Geruchsfilter sind grundsätzlich auch die Fettfilter zu reinigen.
• Die Aktivkohle-Geruchsfilter ^(3) müssen mindestens alle 3 Monate oder häufiger, wenn die Abzugshaube länger als 3 Stunden am Tag benutzt wird, ausgewechselt werden; oder entsprechend den Bestellangaben zu reinigen (siehe Seite Bestellung). Mit dem Austausch der Aktivkohle-Geruchsfilter geht standardmäßig eine Reinigung der Fettfilter einher

CLEAN-R

• Die UV-Lampen haben eine Lebensdauer von ca. 6000 Stunden. Die Lebensdauer der Clean-Air-Filter (Katalysatoren) entspricht der der UV-Lampen.
  • Im Zuge des Austauschs einer UV-Lampe (alle 3 Jahre) erfolgt grundsätzlich ein Wechsel des entsprechenden Clean-Air-Filters.

- Der Austausch defekter LEDs darf nur von einer zugelassenen Fachperson vorgenommen werden.

GARANTIE UND KUNDENDIENST

FALLS EINE ELEKTRISCHE KOMPONENTE BESCHÄDIGT WERDEN SOLLTE, DARF DIESE NUR DURCH EINE VOM HERSTELLER ANERKANNTE REPARATURWERKSTATT AUSGETAUSCHT WERDEN, DA HIERFÜR SPEZIALWERKZEUGE ERFORDERLICH SIND.

• Bei einer Funktionsstörung benachrichtigen Sie Ihren Installateur, welcher anschließend das Gerät und dessen Anschluss überprüfen muss.
  • Trennen Sie das Gerät vollständig vom Netz.
• Verlangen Sie stets die Verwendung von Original-Ersatzteilen (Die Nichteinhaltung dieser Bedingung kann die Sicherheit des Geräts gefährden).
• Geben Sie bei der Bestellung von Ersatzteilen die Seriennummer des Gerätes an (siehe nebenstehende Seite), welche auf dem Typenschild innen an der Abzugshaube aufgeführt ist.
• Einzig die Kaufrechnung des Geräts ist für die Inanspruchnahme der vertraglichen Garantie maßgebend (diese Garantie erstreckt sich nicht auf Verbrauchsmaterial wie: die Beleuchtung, Filter, LEDs...).

Machen Sie das auf dem Gehäuse der Abzugshaube an der Innenseite hinter den Filtern aufgeklebte Typenschild ausfindig. Die Kundendienstabteilung benötigt die auf diesem Etikett angegebenen Informationen, um technische Unterstützung leisten zu können.

Kundendienstabteilung: (+33) (0)4.88.78.59.93

ROBLIN MOD XXXX X X XX XXXX XXXXXXX FUN Nr: XXX.XXXX.XXX XXXXXXXXXXXX XXX-XXX V ~ XX-XX CE Made in France X x X W X x X W TOT. X W ① ② ③

Die abgelesenen Nummern unten eintragen und aufbewahren

GEGEBENENFALLS DEM KUNDENDIENST MITZUTEILENDE INFORMATIONEN.

Beschermingsmodus: klasse 1.

Netspanning: 220-240V mono - 50 / 60Hz

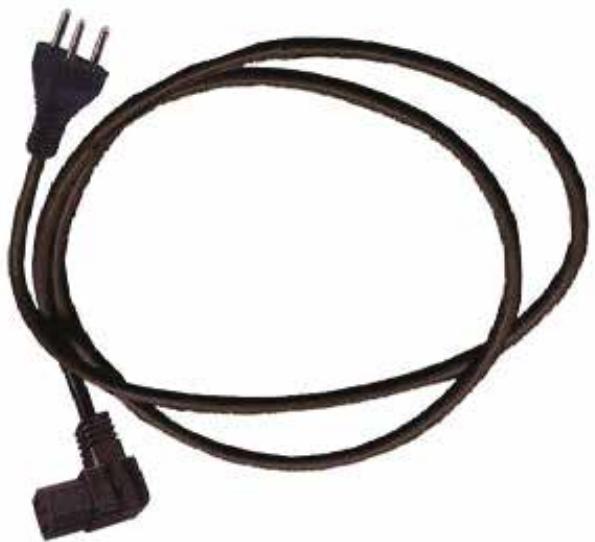

Sicheheit-Stecker - Schutzklasse 1, 250V\~ 10A

Zweipolig mit Schutzkontakt (Erde)

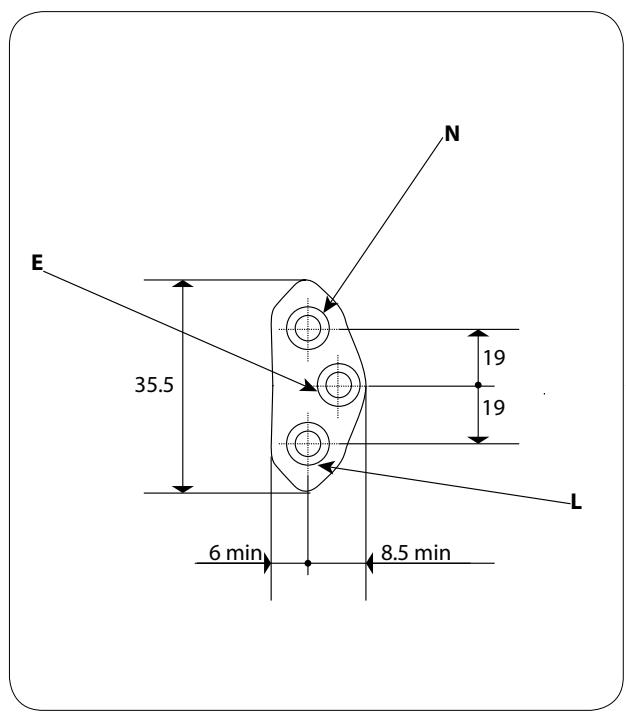

SEV 1011, SN416534-2, CH-Typ 12

E 35.5 N 19 19 L 6 min 8.5 min

Der Motor schaltet auf die zuvor eingeschalte Geschwindigkeit Schaltet den Motor

Reduziert die Betriebsgeschwindigkeit.

Erhöht die Betriebsgeschwindigkeit.

- Aktivierung der intensivstufe auch bei ausgeschalter Motor. Verzögerung von 10 Minuten, nach denen der Motor schaltet auf die zuvor eingestellte Geschwindigkeit.

-Aktiviert den Motor 10 Minuten pro Stunde für einen Zeitraum von 24 Stunde (Absauggeschwindigkeit von 100m³/h)

Verlängerter Druck 3 Sekunden : steht die Fettfilter Alarm ab

- Ein- und ausschalten des automatisches Gebläsenachlauf (30 Minuten).

Schaltet die Beleuchtung mit der zuletzt verwendeten Leuchtstärke ein oder aus.

Verringert oder erhöht die Beleuchtungsstärke.

Zeigt die eingestellte Geschwindigkeit an. Indica la velocidad de instalación.

- Zeigt HI an, und ein Punkt, unten rechts, blinkt 1/s.

-Zeigt 24 an, und ein Punkt, unten rechts, blinkt, während der Motor in Betrieb ist; Nachdem der Vorgang abgeschlossen ist, geht die Anzeige aus.

FF: bedeutet, dass die Metallfilter (F1) alle 100 Betriebsstunden gereinigt werden müssen.

EF: bedeutet, dass der Kohlefilter (F2) alle 200 Betriebsstunden gereinigt werden müssen.

- Zeigt abwechselnd die Betriebsgeschwindigkeit und die verbleibende Zeit bis zur Motorabschaltung an.

Der Punkt unten rechts blinkt.

Diese Seite erklärt, wie Sie Ihre Fernbedienung / Haube zu koppeln.

1. Standardmäßig ist die Fernbedienung mit der Haube geliefert in Betrieb.

2. Ansonsten: die Haube Tastatur ⓣ für 5 bis 6 Sekunden drücken, die blinkende Anzeige ℓ im Display zeigt die Aktivierung des telecom.

- Um die Fernbedienung zu deaktivieren: Drücken Sie die Haube Tastatur ⓣ für 5-6 Sekunden, die BC Anzeige 1 blinken im Display.

aide au diagnostic - Diagnostic aid - Hilfe bei der Diagnose - Aiuto alla diagnostica - ayuda a la diagnosis - Diagnosetabel

Beachten Sie bitte die zuvor in den Abschnitten WARTUNG und GARANTIE UND KUNDENDIENST AUFGEFÜHRTEN HINWEISE

		Schritt 1	Schritt 2
Probleme	Einzelheiten und/oder Umstände der Probleme	Kontrollvorgänge	AZu ergreifende Maßnahme, wenn mit „Schritt 1“ das Problem nicht behoben werden konnte oder es eines weiteren Wartungsvorgangs bedarf.
Die Abzugshaube funktioniert nicht.	Es wird keine Funktion ausgeführt (Absau-gung, Beleuchtung...).	Überprüfen Sie Ihre Hauptschalttafel.Überprüfen Sie den Anschluss des Netzkabels der Abzugshaube und die Verbindung mit dem Hauss-tromnetz.	Sollten Sie einen Fehler an der Stromversorgung (1 oder 2) feststellen, rufen Sie einen Elektriker..Wenn alles in Ordnung ist und das Problem fortbesteht, rufen Sie einen spezialisierten Reparaturfachmann.
Die Abzugshaube reagiert nicht auf die Fernbedienung.		Überprüfen Sie, ob die Batterien im Gehäuse der Fernbedienung (richtig) eingelegt sind.Überprüfen Sie den Ladezustand der Batterien in der Fernbedienung.Die Entfernung zwischen der Abzugshaube und der Fernbedienung ist zu groß oder die Richtung (Winkel) der Fernbedienung zur Abzugshaube ist nicht korrekt.Der Empfänger ist nicht aktiviert.	Legen Sie die Batterien wieder (richtig) ein.Wechseln Sie die Batterien (2 LR03 1,5 Volt-Bat-terien) in der Fernbedienung.Verändern Sie die Position der Fernbedienung.Fernbedienung folgen.Wenn alles in Ordnung ist und das Problem fortbesteht, rufen Sie einen spezialisierten Reparaturfachmann.
Geräusche, Vibrationen, Problem bei der Absau-gung.	Umluftausführung.	Check the condition of your filters (anti-odour).Check the positioning and fitting of the anti-odour filter.Check the condition of your anti-grease filters.	Clean or change the anti-odour filters.Replace the anti-odour filters.Clean your anti-grease filters.If everything is OK but the problem persists, call in a specialized repairer.
	Außenabluftaus-führung - geringe Absaugleistung trotz hoher Motordrehzahl.	Überprüfen Sie den Zustand der Fettfilter.Überprüfen Sie die Installation der Abzugshaube (Abzugshaube und Abluftleitung, Klappe, Rohrlän-ge, Anzahl der Biegungen, Rohrdurchmesser).	Reinigen Sie Ihre Fettfilter.Sollten Sie einen Installations- oder Montage-fehler feststellen: Wenden Sie sich an Ihren Fa-chhändler/Installateur.Wenn alles in Ordnung ist und das Problem fortbesteht, rufen Sie einen spezialisierten Reparaturfachmann.
Die Beleuchtung ist schwach.		Überprüfen Sie den Zustand der Leuchtmittel.	Tauschen Sie die defekten Leuchten aus.Für LEDs wenden Sie sich an einen spezialisierten Reparaturfachmann.
