MANUALE UTENTE 7226 SKIL

• Questo utensile serve per la smerigliatura a secco del legno, della plastica, di metallo, del riempimento e delle superfici verniciate
• Questo utensile non è inteso per un uso professionale
  Leggete e conservate quello manuale di istruzione ③

DATI TECHNICI ①

ELEMENTI UTENSILE ②

A Platorello
B Vite del platorello
C Foglio abrasivo
D Scatola della polvere
E Bottone per la rimozione della scatola della polvere
F Prolunga per aspirapolvere
G Indicatore del livello di polvere
H Interruttore di acceso/spento
J Rotella selezione velocità di levigatura (7455)
K Feritoe di ventilazione

SICUREZZA

ISTRUZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura. Il termine "elettROUTensile" utilizeszione nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamato).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate sono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che sono far inflammare la polvere o i gas.
c) Mantenere lontani i bambini ed altre persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrè essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assime ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scousse elettriche.

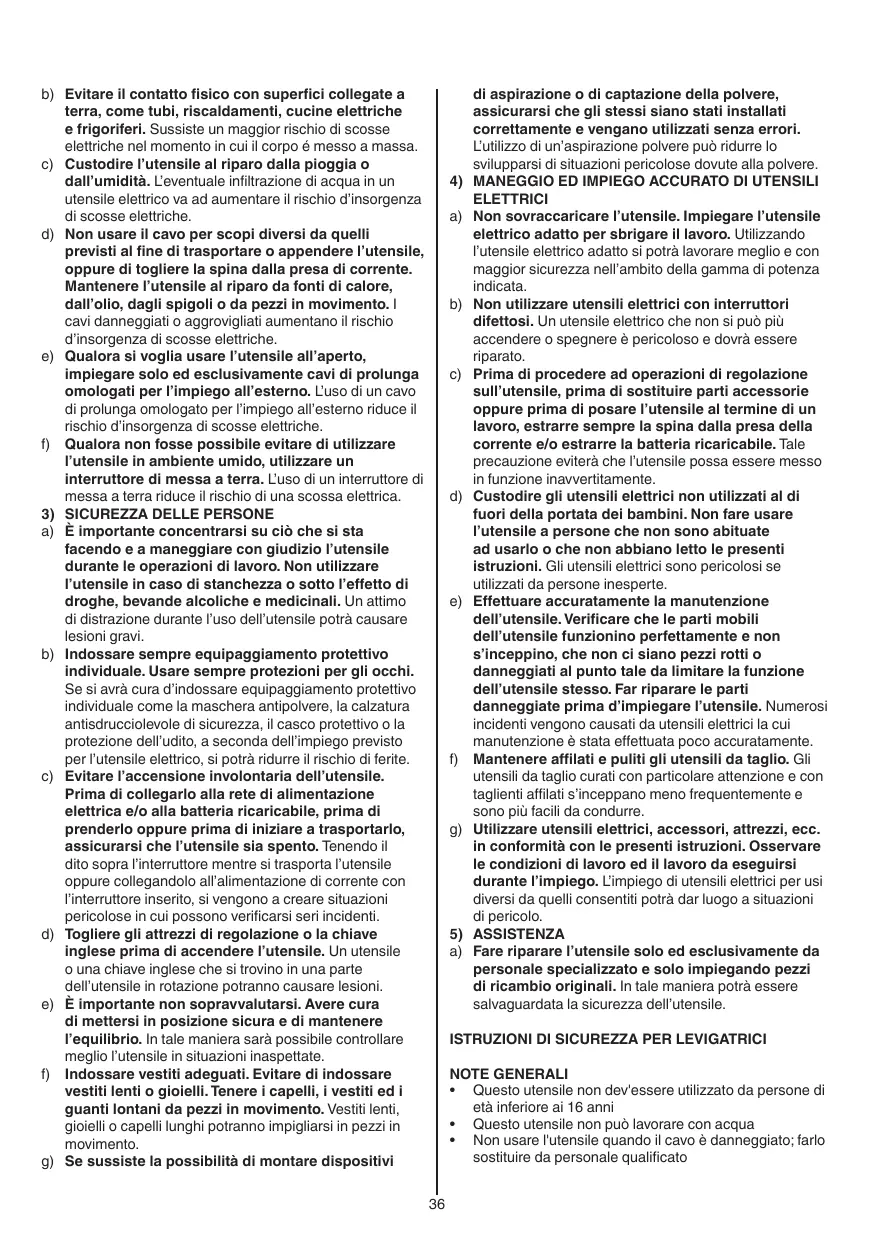

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corso èesso a massa.
c) Custodire l'utensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad augmentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'utensile, oppure di togliere la spina alla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggravativiati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiogo all'esterno. L'uso di un cavo di prolunga omologato per l'impiogo all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possiblo evitare di utilizzare l'utensile in ambiente umido,utilizzare un interrotturo di messa a terra. L'uso di un interrotturo di messa a terra riduce il rischio di una scossa elettrica.
3) SICUREZZA DELLE PERSONE
a) è importante concentrarsi su cui che si sta facendo e a maneggiare con giudizio l'utensile durante le operazioni di lavoro. Non utilizzato l'utensile in caso di stanchezza o tutto l'effetto di draghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'utensile potra causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impeggo previsto per l'utensile elettrico, si potra ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima diNDERlo oppure prima di iniziare a trasportarlo, assicurarsi che l'utensile sia spento. Tenendo il dito sopra l'interruttore quando si trasporta l'utensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a create situazioni pericolose in cui possono verificarsi seri incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte dell'utensile in rotazione potranno causare lesioni.
e) É importante non sopravolutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sare possibile controllare meglio l'utensile in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i quanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositi vi

di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errors. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi situazioni pericolose dovute alla polve

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI
a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzando l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nella'ambito della gamma di potenza indicata.
b) Non utilizzare utensili elettrici con interruptori difettosi. Un utensile elettrico che non si cui più accendere o specnere è pericoloso e dovrá essere riparato.
c) Prima di procedere ad operazioni di regolazione sull'utensile, prima di sostituire parti accessory oppure prima di posare l'utensile al termini di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'utensile possa essere quello in funzione inavvertamente.
d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare useare l'utensile a persona che non sono abituate ad uso o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persona inesperte.
e) Effettuare accuramente la manutenzione dell'utensile. Verificare che le parti mobili dell'utensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'utensile stesso. Far riparare le parti danneggiate prima d'impegare l'utensile. Nstreamori incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere affiliati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attentione e contaglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potr'à dar luogo a situazioni di pericolo.
5) ASSISTENZA
a) Fare riparare l'utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrassere essere salvaguardata la sicurezza dell'utensile.

ISTRUZIONI DI SICUREZZA PER LEVIGATRICI

NOTE GENERALI

• Questo utensile non dev'essere utilizzato da persona di età inferiore ai 16 anni
• Questo utensile non può essere con acqua.
  Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato

Non lavorare mai materiali contenti amianto (l'amianto è ritenuto materiale cancerogeno)
- Staccate sempre la spina dell'utensile prima di effettuare regolazioni o cancellare gli accessori

ACCESSIONI

• La SKIL garantisce un perfetto funzionamento dell'utensile soltanto se vengono utilizzati accessori originali
  Non continuare ad usare dischi usurati, stagliati oppuregia troppo carichi di materiale levigato

PRIMA DELL'USO

Controllare che la tensione dell'alimentazione sua la stessa di quella individata sulla targhetta dell'utensile
- Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione
- Usare cavi di prolunga completamente srotolati e sicure con una capacité di 16 Amp
- Durante le operazioni di lavoro il livello di rumorosità più superare 85 dB(A); utilizzare le cuffie di protezione
- Le polveri di materiali come vernici contenti piombo, alcune specie di legno, minerali e metallo sono essere nocive (il contatto con queste polveri o la loro inalazioneThosecasurerazioniallergichee/or disturbi respiratori all'operaatoreo adaltre personesiupulsto);indossareuna maschera protettiva per la polvere eutilizzareundispositivo per l'estrazione della polvere se èpresente una presa di collegamento
- Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzato un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
Rispettare le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione
- Portare guanti protettivi, occhiali di protezione, abiti adatti ed aderenti al corpo e una protezione per i capelli (in caso di capelli lunghi)
- Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se fissato con apposti dispositivi di serraggio o con una morsa e non tenendolo con la mano)
- Nella levigatura del metallo vengono generate scintille; non utilizzare la scatola della polvere e allontanare altre personne e materiali infammabili dall'area di lavoro

DURANTE L'USO

• Mantenere sempre il cavo distante delle parti in movimento dell'utensile; spingere il cavo verso la parte posteriori, distante dell'utensile
• Evitare di toccare il disco nelle stesso si trova in movimento
• Nel caso di cattivo funzionamento eletrico o meccanico, spegnete subito l'utensile e staccate la spina
• Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediamente la spina alla pressa

DOPO L'USO

• Quando riponete l'utensile accertatevi che non ci siano parti in movimento e che il motore sua spento

USO

Platorello

• non utilizzato mai l'utensile perché aver montato il platorello A

! sostituire immediatamente i platorelli danneggiati (svitare/avvitare le 4 viti del platorello B)
! togliere la spina alla currente prima di rimuovere/montare il platorello

Montaggio del foglio abrasivo ④

• montare il foglio abrasivo di VELCRO C come illustrato
• prima di applicare il disco pulire, se necessario, il platorello
  ! i fori del foglio devono corrispondere ai fori della piastra
  ! per non ostacolare l'aspirazione impiegare solo foglio abrasivo perforato

! sostuire il foglio abrasivo consumato per tempo

• Aspirazione della polvere ⑤

• svuotare regolarmente la scatola della polvere D per ottimale raccolta della polvere
  Per usare un aspirapolvere

• rimuovere la scatola della polvere D spingendo la rotella E verso sinistra, e mantendenda in tale posizione quando si tira la scatola della polvere D all'indietro
• montate l'aspirapolvere sulla prolonga F

! non usare la scatola della polvere/l'aspirapolvere.
durante al smerigliatura del metallo

• Indicatore del livello di polvere ⑥

• svuotare la scatola della polvere D quando l'indicatore G diventa ROSSO

• l'indicatore G funziona solo quando l'utensile è acceso

• da tener presente che il correto funzionamento dell'indicatore del livello della polvere non è garantito con una sabbiatura eseguita a velocità inferiori (7455)

• Interruttore di acceso/spento

• attivate/disatticate l'utensile premendo in avanti/ indietro l'interruttore H ②
  ! prima che la superficie levigante raggiunga il pezzo in lavorazione, l'utensile deve essere acceso
  ! attenzione all'impatto improvviso provocato dall'attivazione dell'utensile
  ! prima di spegnere l'utensile, dovreste sollevarlo dal pezzo di lavorazione

• Controllo della velocità (7455)

Per un résultat ottimale della levigatura su qualsiast materiale

• regolando la rotella J ② potrete scegliere la velocità di smeriqliatura desiderata
• regolare sempre la velocità in base alla grana del disco abrasivo utilizzato

• prima di iniziare la lavorazione selezionare la giusta velocità facendo una prova su un materiale di scarto

• Tenuta e guida dell'utensile ⑧

! durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) griglia(e)
- mantenere sempre l'utensile in posizione parallela alla superficie di lavoro muovendolo in senso circolare o incrociato
- non applicate una pressione eccessiva all'utensile; lasciate che si a l'utensile a lavorare per voi
- non inclinare l'utensile per evitare segni di levigatura non voluti
- tenere scoperte le feritoie di ventilazione K ②

Smerigliatura

• il rendimento della smerigliatura viene determinato

dalla scelta del foglio abrasivo, alla velocità di smerigliatura preselezionata e alla pressione di contatto

! un eccessivo aumento della pressione esercitatana non comporta una più alta prestazione abrasiva ma provoca una magiore usura dell'utensile e del foglio abrasivo
! mai eseguire lavorazioni con lo stesso foglio abrasivo su legno e su metallo

CONSIGLIO PRATICO

Per determinare la grana (e la velocità) ottimale, la tabella ⑨couldesereusata comeriferimento
! effettuate sempre una prova su un pezzo di materiale di scarto

Per altri consigli consultare il site www.skil.com

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenete sempre puliti utensile e cavo (soprattutto le feritoe di ventilazione K ②)

• asportare con un pennello la polvere da levigatura che sua rimasta attaccata
  ! prima di pulire estrarre la spina alla presa

• Se nonostanto gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettua da un punto di assistenza autorizzato per gli elettroutensili SKIL

• inviare l'utensile non smontato assieme alle prove di acquireto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

TUTELA DELL'AMBIENTE

Non gettare l'utensile elettrico, gli accessori e l'imballaggio tra i rifiuti domestici (solo per paesi UE)
- secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e sua sua attuazione in conformità alle norme nazionali, glil utensili elettrici ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible
- il simbolo ⑩ vi ricorderà quello fatto quando dovrete eliminarle

DICHIARAZIONE DEI CONFORMITA C

Levigatricerotorbitale7445/7455

Dati tecnici ①

Assumendone la piena responsabilità, dichiariamo che il prodotto descripto nei "Dati tecnici" è conforme alle segunti normative ed ai relativi documenti: EN 60745, EN 61000, EN 55014 in base alle prescrizioni delle direttive 2014/30/UE, 2006/42/EG, 2011/65/UE
Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è 82 dB(A) ed il livello di potenza acustica 93 dB(A) (deviazione standard: 3 dB), e la vibrazione 7,8 m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²)

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello vale più essere utilizzato perMETTE a confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibratione quando si impiega l'utensile per le applicazionimentionate

• se si utilizes l'utensile per applicazioni diverse, oppure con accessori differenti o in scarce conditioni, il livello di esposizione potrebbe aumento notevolmente

• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione
  ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro
