AC-5560 - Condizionatore TRISTAR - Manuale utente e istruzioni gratuiti

Marca	TRISTAR
Modello	AC-5560
Tipo	Condizionatore monoblocco mobile
Alimentazione	220-240 V ~ 50 Hz
Intervallo di temperatura di funzionamento	18 °C – 35 °C
Intervallo di temperatura in raffreddamento	16 °C – 31 °C
Modalità di funzionamento	Raffreddamento, Deumidificazione, Ventilazione, Riscaldamento (elettrico)
Velocità della ventola	Regolabile (più velocità)
Timer	Accensione/Spegnimento programmabile (0-24 h)
Tipo di comando	Pannello di comando + telecomando
Refrigerante	R410a
Quantità di refrigerante	0,27 kg (secondo modelli simili)
Filtro aria	Lavabile, pulizia ogni 2 settimane
Serbatoio acqua	Con allarme di livello pieno, scarico possibile
Sicurezza	Protezione contro il surriscaldamento (arresto automatico), serbatoio pieno
Accessori inclusi	Tubo di scarico, connettori, kit finestra, telecomando
Garanzia	24 mesi
Uso previsto	Solo interno

Domande frequenti - AC-5560 TRISTAR

Come installare il tubo di scarico?

Posizionate il collare quadrato sul retro del condizionatore, quindi fissate il tubo. L'altra estremità deve essere diretta verso la finestra utilizzando il connettore e il kit finestra.

Come pulire il filtro aria?

Aprite la griglia di ingresso aria, rimuovete il filtro, pulitelo con un detergente neutro in acqua tiepida (max 40°C), asciugate all'ombra e rimettetelo. Pulite ogni due settimane.

Cosa fare se la spia del serbatoio acqua pieno si accende?

Svuotate il serbatoio acqua rimuovendo il tappo in gomma sul fondo dell'apparecchio o collegando un tubo di scarico. Se la pompa è danneggiata, utilizzate lo scarico continuo.

Come impostare il timer per accendere/spegnere l'apparecchio?

Per il timer di accensione, premete Timer quando l'apparecchio è spento e impostate l'ora (0-24 h). Per il timer di spegnimento, fate lo stesso quando l'apparecchio è in funzione.

Cosa significano i codici di errore E0 e E2?

E0 indica un guasto del sensore di temperatura ambiente (l'apparecchio può funzionare senza sensore). E2 indica che il serbatoio acqua è pieno, svuotatelo.

Quali sono le modalità disponibili?

Raffreddamento, Deumidificazione, Ventilazione e Riscaldamento elettrico. Selezionate con il pulsante Mode.

Come utilizzare la funzione deumidificazione?

Premete Mode finché l'icona di deumidificazione lampeggia. La temperatura si imposta automaticamente a 2°C sotto la temperatura ambiente e la ventola gira a velocità bassa.

L'apparecchio può riscaldare?

Sì, dispone di una modalità riscaldamento elettrico. Selezionatela con il pulsante Mode. Nota: in modalità riscaldamento, se la temperatura di uscita supera 70°C, l'apparecchio si arresta automaticamente per sicurezza.

Come scaricare l'acqua in continuo?

Se l'apparecchio non viene utilizzato a lungo, rimuovete il tappo in gomma dal fondo e collegate un tubo di scarico al collare di fissaggio per evacuare l'acqua in continuo.

Cosa fare se l'apparecchio non raffredda a sufficienza?

Verificate che porte e finestre siano chiuse, che il tubo di scarico non sia ostruito, che la temperatura impostata non sia troppo alta e che l'ingresso aria non sia bloccato. Pulite il filtro se necessario.

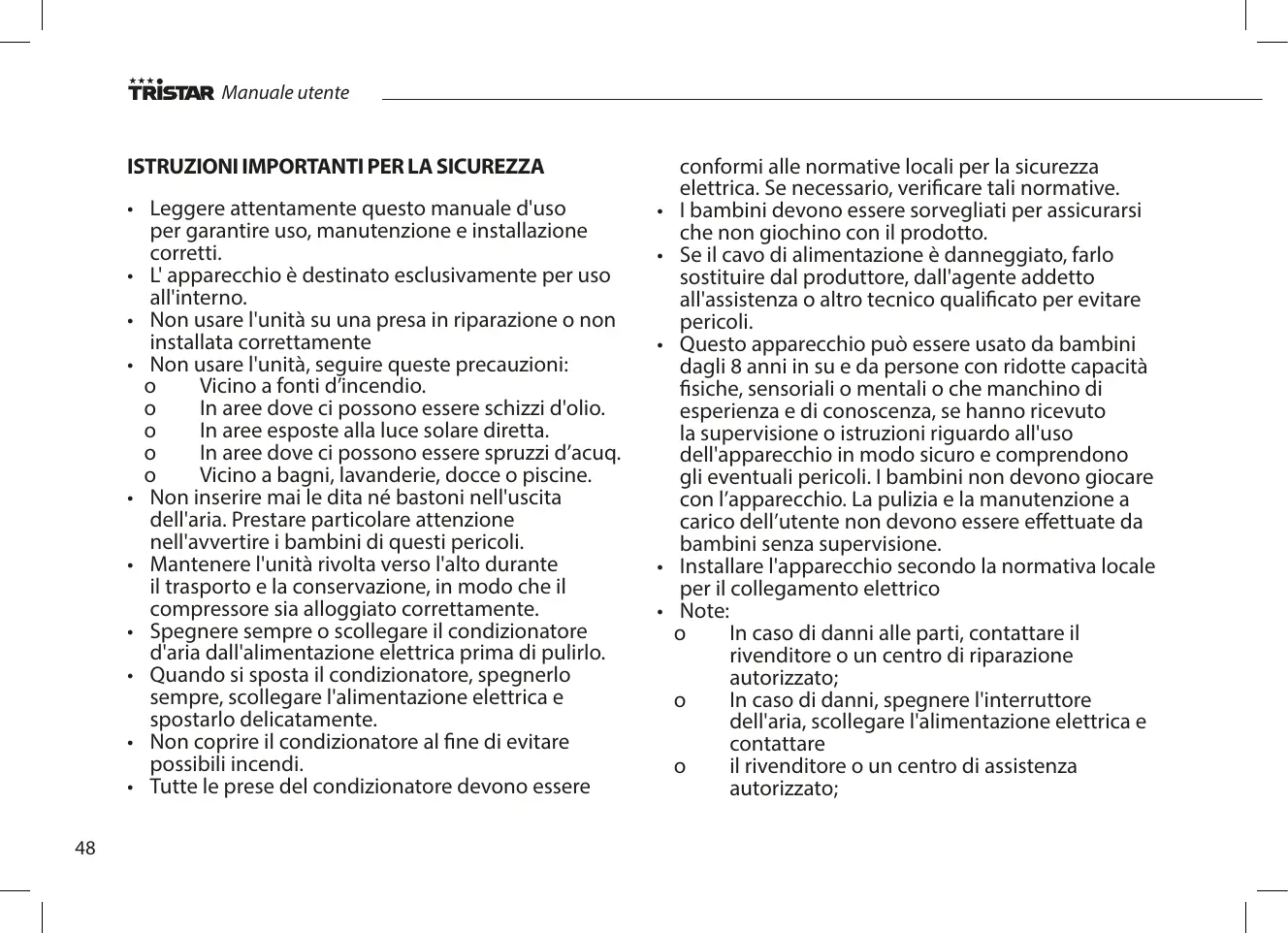

MANUALE UTENTE AC-5560 TRISTAR

• Leggere attendamente quello manuale d'uso per garantire uso, manutenzione e installazione corretti.
• L'apparecchio è destinato esclusivamente per uso all'interno.
  Non usare l'unità su una presa in riparazione o non installata correttamente
  Non usare l'unità, seguire queste precauzioni:

o Vicino a fonti d'incendio.
o In aree dove ci possono essere schizzi d'olio.
o In aree esposte alla luce solare diretta.
In aree dove ci possono essere spruzzi d'acuq.
o Vicino a bagni, lavanderie, docce o piscine.

• Non insere mai le dita né bastoni nell'uscita dell'aria. Prestare particolare attenzione nell'avvertire i bambini di quosti pericoli.
• Mantenere l'unità rivolta verso l'alto durante il trasporto e la conservazione, in modo che il compressore sia alloggiato correttamente.
• Specnere sempre o scollegare il condizionatore d'aria dall'alimentazione elettrica prima di pulirlo.
• Quando si sposta il condizionatore, spegnerlo sempre, scollegare l'alimentazione elettrica e spostarlo delicatamente.
• Non coprire il condizionatore al fine di evitare possibili incendi.
• Tutte le prese del condizionatore devono essere

conformi alle normative locali per la sicurezza elettrica. Se necessario, verificare tali normative.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con il prodotto.
• Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza o altri tecnico qualificato per evitare pericoli.
• Questo appearecchio può essere usato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o che manchino di esperienza e di conoscenza, se hanno ricevuto la supervisione oistruzioni riguardo all'uso dell'apparecchio in modo sicuro e comprehendono gli eventuali pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a carico dell'utente non devono essere effettuate da bambini sulla supervisione.
• Installare l'apparecchio secondo la normativa locale per il collegamento elettrico
  Note:

o In caso di danni alle parti, contattare il rivenditore o un centro di riparazione autorizzato;
o In caso di danni, specnere l'interruttore dell'aria, scollegare l'alimentazione elettrica e contattare
o il rivenditore o un centro di assistenza autorizzato;

o In agli caso il cavo di alimentazione deve essere dotato di messa a terra.
o Per evitare eventuali pericoli, se il cavo di alimentazione è danneggiato, spegnere l'interruttore dell'aria e scollegare l'alimentazione elettrica. Deve essere sostituito dal rivenditore o da un centro di assistenza autorizzato.

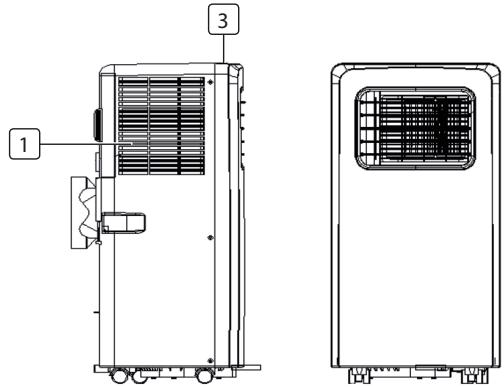

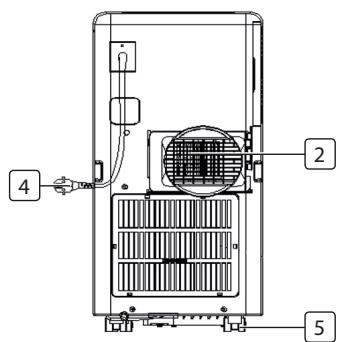

DESCRIZIONE PARTI

1. Ingresso aria
2. Uscita aria
3. Pannello di lavoro
4. Cavo di alimentazione
5. Rotelle

ACCESSORI

Parte	Descrizione
	Tubo di uscita dell'aria
	Connettore del tubo (lato finestra)
	Connettore del tubo (lato condizionatore)
	Kit per finestre
	Telecomando

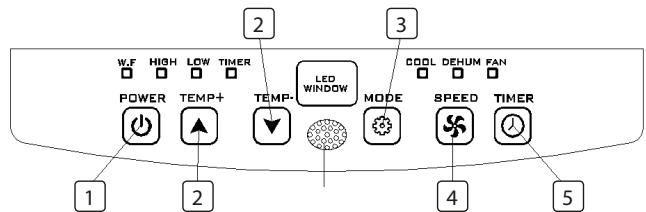

FUNZIONI DEL PANNELLO COMANDI

1. Tasto Power
2. Tasti Temperature
3. Tasto Mode
4. Tasto Fan speed per regolazione ventole
5. Tasto Timer on/off

PRIMA DEL PRIMO UTILIZZO

Prima di iniziare le operazioni descritte in questa sezione:

• Trovare un logo vicino all'alimentazione elettrica.
  Installare il tubo di scarico e regolare bene la posizione della finestra.

• Inserire il cavo di alimentazione in una presa di corrente CA 220~240V/50Hz dotata di messa a terra;
• Premere il tastinge POWER per accendere il condizionatore.
• Intervallo della temperatura di esercizio: 18^ - 35^
• Verificare che il tubo di scarico sia stato montato correttamente.
• Quando si usano le funzioni su raffreddamento e deumidificazione, Maintainere un intervallo di almeno 3 minuti tra agli POWER.

uso

Raffreddamento

• Premere it tasto "Mode" finché non compare l'icona "Cool".
• Premere il tasting o▼ per selezionare la temperatura ambiente desiderata (16°C-31°C)
• Premere il tasto "Fan Speed" per selezionare la velocità della ventola.

Deumidificazione

• Premere il tasting "Mode" finché la spia "Dehumidify" lampeggia
• Impostare automaticamente la temperatura selezionata alla temperatura ambiente corrente meno 2^ . (16°C-31°C)
• Impostare automaticamente il motore della ventola alla velocità BASSA.

Ventole

• Premere il tasting "Mode" finché compare l'icona "Fan".
• Premere il tasto "Fan Speed" per selezionare la velocità della ventola.

Uso del timer

Impostazione accensione timer

• Quando il condizionatore è SPENTO, premere il tasto "Timer" e selezione un'ora di accensione desiderata utilizzato i tasti di impostazione della temperatura e dell'ora.
  -Preset ON Time" è visualizzato sul pannello comandi.
  L'accensione cui essere regolata in qualsiasi momento tra 0-24 ore.

Impostazione SPEGNIMENTO timer

• Quando il condizionatore è ACCESO, premere il tasto "Timer" e selezionare l'ora di spegnimento desiderata utilizzando i tasti di impostazione della temperatura e dell'ora.
  -Preset OFF Time" e visualizzato sul pannello comandi.
• Lo spegnimento può essere regolato in qualsiasi momento tra 0-24 ore.

Drenaggio continuo

• Quando si pensa di non usare l'unità per un lungo periodo, rimuovere il bloccaggio in gomma dal foro di drenaggio alla base dell'unità e collegare un tubo di drenaggio alla clip di fissaggio inferiore. Tutta l'accua nel serbatoio sare drenata all'esterno.
• Se la pompa dell'accu è danneggiata, è possibile usare il drenaggio continuo e, in questa condizione la pompa dell'accu non viene attivata. L'unità può essere ugualmente.
• Se la pompa dell'acqua è danneggiata, è anche possibile usare il drenaggio intermittente. In questea condizione, quando l'indicatore "piano acqua" si accende, collegare un tubo di drenaggio alla clip di fissaggio inferiore.

Funzione allarme serbatoio interno piano

Il serbatoio interno del condizionatore è dotato di un dispositivo di sicurezza del livello dell'acqua che controllinga il livello dell'acqua. Quando il livello dell'acqua raggiunge una determinata altezza la spia "piano acqua si accende. (Se la pompa dell'acqua è danneggiata, in caso di piano acqua, rimuovere il bloccaggio in gomma alla base dell'unità e tutte l'acqua sera drenata all'esterno.)

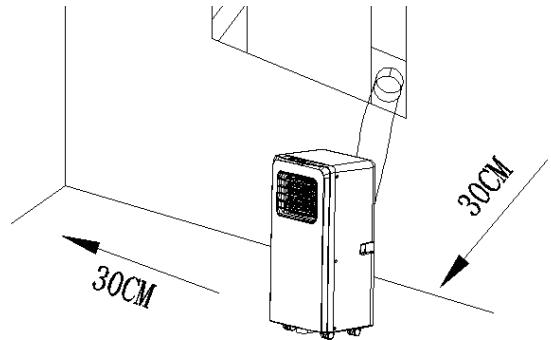

INSTALLAZIONE

• Un condizionatore portatile deve essere installato in un ambiente vuoto e su superficie pianza, con spazio tutto intorno. Non bloccare le uscite dell'aria ed osservare un'area di rispetto di almeno 30~cm .
  Il cablaggio della presa deve essere fatto fatto seco. di normative locali sulla sicurezza elettrica.

Installatione del tubo di scarico

• Ruotare entrambe le estremità del tubo di scarico nella clip di fissaggio quadrata e nella clip di fissaggio piatta.
• Inserire la clip di fissaggio quadrata nelle aperture sulla parte posteriore del condizionatore.
• Inserire l'altra estremità del tubo di scarico nel davanzale vicino.

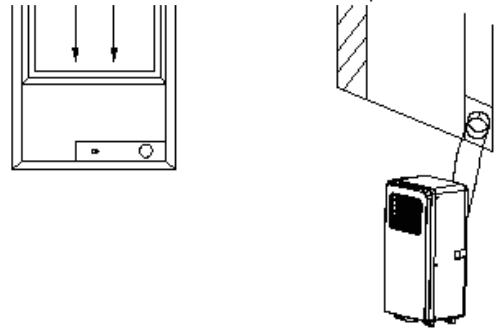

Installazione del kit per finestre

La modalità di INSTALLazione del kit per finestre è in "orizzontale" e in "verticale", non c'è molto differenza nel procedimento.

0

PULIZIA E MANUTENZIONE

• Prima della pulizia, assicurarsi di scollegare l'unità da qualsi si presa elettrica.
• Pulire prima la superficie con un detergente neutro ed un panno umido, e poi asciugare con un panno asciutto.
  Non usare benzina o autre sostanze chimiche per pulire l'unità.
  Non lavare l'unità direttemente.
• Se il condizionatore è danneggiato, contattare il rivenditore o un centro assistenza.

Filtro aria

• Se il filtrlo dell'aria è intasato da polvere/sporco the il filtrlo dell'aria delve essere pulito una volta agli due settimane.
• Aprire la griglia dell'ingresso dell'aria ed estrarre il filtro dell'aria.
• Pulire il filtro dell'aria con un detergente neutro in acqua tiepida 40^ e lasciarlo asciugare all'ombra.
• Inserendo il filtrlo dell'aria nella griglia, riposizioneare le parti com'erano.

RICERCA GUASTI

Problemi	Possibili cause	Rimedi consigliati
L'unità non si accende quando si premere il tasting di accensione	• La spia "piano acqua" lampeggi ed il serbatoio dell'accùa è pieno. • La temperature ambiente è più alta della temperatura impostata. (Modalità riscaldamento elettrico) • La temperature ambiente è più bassa della temperatura impostata. (Modalità raffreddamento)	• Scicare l'accua dal serbatoio. • Resetare la temperatura • Resetare la temperatura

Problemi	Possibili cause	Rimedi consigliati
L'unità non raffredda abbastanza	Le porte o le finestre non sono chiuse. Ci sono fonti di calore all'interno della stanza. Il tubo dell'aria non è collegato o è bloccato. L'impostazione della temperature è troppo alta. L'ingresso dell'aria è bloccato.	Assicurarsi che tutte le finestre e le porte siano chiuse. Se possibile, eliminare le fonti di calore Collegare o pulire il tubo dell'aria. Resetare la temperatura Pulire l'ingresso dell'aria.
Spegnimento automatico in modalità riscal-damento	Protezione da surriscaldamento; quando la temperature all'uscita dell'aria supera i 70°C, l'unità si segnerà automaticamente.	Riavviare l'unità ad una temperatura sufficientemente più bassa.
Rumoroso	Il pavimento non è abbastanza in piano Il suono proviene dal flusso del refrigerante all'interno del condizionatore	Posizione l'unità su una superficie pianza se possible È normale.
Codice E0	Anomalia sensore temperatura ambiente	Sostituire il sensore di temperatura ambiente (l'unità più lavorareanche alla sestituzione.)
Codice E2	Serbatoio acqua pieno	Svuotare il serbatoio dell'acqua.

Il prodotto o l'apparecchiatura contiene gas fluorati ad effetto serra.

Num. Articolo AC-5477

Refrigerante: R410a

Quantita in kg: 0,27

Potenziale di riscaldamento globale:2088

CO2 Equivalente in tonnellate: 0,5638

Num. Articolo AC-5527PR

Refrigerante: R410a

Quantità in kg: 0,27

Potenziale di riscaldamento globale:2088

CO2 Equivalente in tonnellate: 0,5638

Num. Articolo AC-5529

Refrigerante: R410a

Quantità in kg: 0,29

Potenziale di riscaldamento globale:2088

CO2 Equivalente in tonnellate: 0,6055

Num. Articolo AC-5531

Refrigerante: R410a

Quantità in kg: 0,29

Potenziale di riscaldamento globale:2088

CO2 Equivalente in tonnellate: 0,6055

GARANZIA

• Questo prodotto è coperto da una garanzia di 24 anni. La garanzia è valida se il prodotto è usato seconde le istruzioni e per la finalità per la quale è stato创建工作. Inoltre l'acquisto originale, (fattura, scontrino o ricevuta) deve essere presentato con la data di acquisto, il nome del rivenditore ed il codice articolo del prodotto.
• Per le condizioni dettagliate della garanzia, visitare il nostro site web di assistenza: service.tristar.eu

AMBIENTE

Questo apparecchio non deve essere smaltito con i rifiuti domestici alla fine del suo ciclo di vita, ma conferito presso un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Questo simbolo sull'apparecchio, sul manuale d'uso e sulla confezione, richiama la vostra attenzione su quello importante problema. I materiali usati in questo apparecchio possono essere riciclati. Riciclando gli elettrodomestici usati date un importante contributo alla protezione dell'ambiente. Chiedere alle autorità locali informazioni relative ai punti di raccolta.

ASSISTENZA

Potete trovare tutte le informazioni disponibili e ricambi alla ricerca web http://www.service.tristar.eu
