AC-5560 - Légkondicionáló TRISTAR - Ingyenes használati útmutató

Márka	TRISTAR
Modell	AC-5560
Típus	Mobil egyblokk légkondicionáló
Tápfeszültség	220-240 V ~ 50 Hz
Üzemi hőmérséklet tartomány	18 °C – 35 °C
Hűtési hőmérséklet tartomány	16 °C – 31 °C
Működési módok	Hűtés, Páramentesítés, Ventilátor, Fűtés (elektromos)
Ventilátor sebesség	Állítható (több sebességfokozat)
Időzítő	Programozható be-/kikapcsolás (0-24 óra)
Vezérlés típusa	Vezérlőpanel + távirányító
Hűtőközeg	R410a
Hűtőközeg mennyisége	0,27 kg (hasonló modellek alapján)
Légszűrő	Mosható, tisztítás 2 hetente
Víztartály	Tele szint riasztóval, leereszthető
Biztonság	Túlmelegedés elleni védelem (automatikus leállás), teli tartály
Tartozékok	Kivezetőcső, csatlakozók, ablakkészlet, távirányító
Garancia	24 hónap
Rendeltetésszerű használat	Csak beltéri

Gyakran ismételt kérdések - AC-5560 TRISTAR

Hogyan kell felszerelni a kivezetőcsövet?

Helyezze a négyzet alakú gallért a légkondicionáló hátuljára, majd rögzítse a csövet. A másik végét a csatlakozó és az ablakkészlet segítségével az ablak felé kell irányítani.

Hogyan kell tisztítani a légszűrőt?

Nyissa ki a levegőbemeneti rácsot, vegye ki a szűrőt, tisztítsa meg semleges tisztítószerrel langyos vízben (max 40°C), árnyékban szárítsa meg, majd tegye vissza. Két hetente tisztítsa.

Mit tegyek, ha a víztartály tele jelzőfénye világít?

Ürítse ki a víztartályt a készülék alján lévő gumidugó eltávolításával, vagy csatlakoztasson egy leeresztőcsövet. Ha a szivattyú sérült, használja a folyamatos leeresztést.

Hogyan kell beállítani az időzítőt a készülék be-/kikapcsolásához?

A bekapcsolási időzítőhöz nyomja meg a Timer gombot, amikor a készülék ki van kapcsolva, és állítsa be az időt (0-24 óra). A kikapcsolási időzítőhöz tegye ugyanezt, amikor a készülék működik.

Mit jelentenek az E0 és E2 hibakódok?

Az E0 a környezeti hőmérséklet-érzékelő meghibásodását jelzi (a készülék érzékelő nélkül is működhet). Az E2 azt jelzi, hogy a víztartály tele van, ürítse ki.

Milyen üzemmódok állnak rendelkezésre?

Hűtés, Páramentesítés, Ventilátor és Elektromos fűtés. Válassza ki a Mode gombbal.

Hogyan kell használni a páramentesítő funkciót?

Nyomja meg a Mode gombot, amíg a páramentesítés ikonja villogni nem kezd. A hőmérséklet automatikusan 2°C-kal a környezeti hőmérséklet alá áll, a ventilátor alacsony fordulatszámon jár.

Tud-e fűteni a készülék?

Igen, rendelkezik elektromos fűtési móddal. Válassza ki a Mode gombbal. Megjegyzés: fűtési módban, ha a kimeneti hőmérséklet meghaladja a 70°C-ot, a készülék biztonsági okokból automatikusan leáll.

Hogyan lehet folyamatosan leereszteni a vizet?

Ha a készüléket hosszabb ideig nem használja, távolítsa el az alsó gumidugót, és csatlakoztasson egy leeresztőcsövet a rögzítőgallérhoz a víz folyamatos elvezetéséhez.

Mit tegyek, ha a készülék nem hűt eléggé?

Ellenőrizze, hogy az ajtók és ablakok zárva vannak-e, a kivezetőcső nincs-e elzáródva, a beállított hőmérséklet nem túl magas, és a levegőbemenet nincs-e eltömődve. Szükség esetén tisztítsa meg a szűrőt.

HASZNÁLATI ÚTMUTATÓ AC-5560 TRISTAR

Kérjuk, figyelmesen olvassa el a felhasznalói kézikönyvet, hogy rendeltetesszerüen hasznalhassa, karbantarthassa és üzembe helyezhesse a terméket.
A keszülkCsak beltéi hasznalatra valo.
- Ne használja a terméket javítás alatt álló vagy nem megfeleloen felszerelt aljzattal
- Ne használjá a keszüléket, tartsa be az ovintézkedeseket:

o Tuzforras kozelbeben.
Olyan területen, ahol olaj froccsenhet rá.
o Közvetlen napfenynek kitett teruleten.
Olyan területen, ahol viz fröccsenhet rá.
o Furdoben, zuhanyzo, mosokonyha vagy uszomedence kozvetlen kornyezetében.

• Soha ne dugja az ujjat, rudakat a légkimeneti nyílasba. Kūlönösen ügyeljen rá, hogy ezen veszélyekró l figyelmeztesse a gyerekeket.
• Szállítás és tárolás során állva tartsa a készüléket, hogy a kompresszor megfeleloen legyen elhelyezve.
• A légkondicional à tiszítíase el'tt mindig kapcsolja ki, vagy húzza ki a lápkábelt.
  A légkontdiconaIot MOZgataskor mindig kapcsoljaki és huzza ki a tapkábelt, majd lassan MOZgassa a készüléket.
  A tuzvesz lehetosegenek elkerulsehez a legkondicationlot nem szabad letakarni.

• A légkondcionálo minded csatlakozó aljzatanak meg kell feelnie a helyi elektrmos Biztonsági kovetelményeknek. Ha szükséges, Ellenőrize a kovetelményeknek megfeleloen.

• A gyerekekre oda kell figyelni,nehogy jatsszanak a keszülékkel.

• A séruilt halózati kabel cseréjét kizárólag a gyártó, a hivatalos szerviz vagy hasonlo, megfelelo szakételemmel rendelkezǒ szakember végezheti.
• Ezt a keszüléket 8 éves és idősebb gyerekek, és csökkent fizikai, érzékszervi vagy értelmi képességu személyek vagy akiknek nincs meg a tapasztalatuk és tudásuk ehbez,Csak akkor használtják,ha közben felügyelik öket vagy a keszülék biztonságos használatára megtanitották öket,és megérététék a kapcsolódo veszelyeket. Gyerekek nem jatszhatnak a keszülékkel. A tiszítást és a felhasználo által vegzendő karbantartást gyerekek felügyelet nélkül nem vegezhetik.
• A keszüléket az érvényes bekötesi előirásoknak megfeleloen kell üzeme helyezni.
• Megjegyzésk:

o Ha valamely alkatresz károsodott, lépjen kapcsolatba a kereskedővel vagy egy kijelöltszervizzel;
o Bármilyen károsodás esétén kapcsolja ki a légkondiconálót, húzza ki a pátkábelt, és lépjen kapcsolatba
o A kereskedóvel vagy egy kijelölt szervizzel;
o A tapkábelt minded esetben megfeleloen foldelni kell.
o A tapkábel megsérülèse esétén kialakuló veszély elkerülèse érdekében kapcsolja ki a kapcsolót, és húzza ki a keszüléket a halózataból. A tapkábelt a kereskedövel vagy egy kijelöltszervizzel kell kicserétetni.

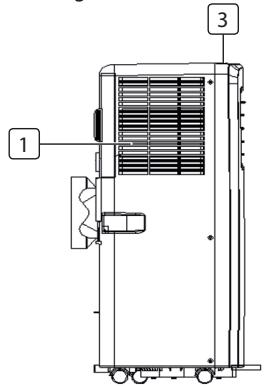

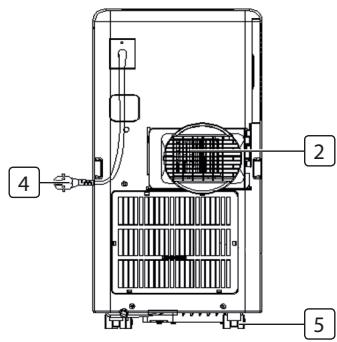

RÉSZEGYSEGEK LEÍRÁSA

1. Levegőbemenet
2. Levegokimenet
3. Vezerlöpult
4. Tápkábel
5. Gorgo

TARTOZÉKOK

Alkatrész	Leírás
	Meleg levegő kivezetőcső
	Csócsatlakozó (ablavvég)
	Csócsatlakozó (légkondicionesáló vég)
	Ablakkészlet
	Távirányító

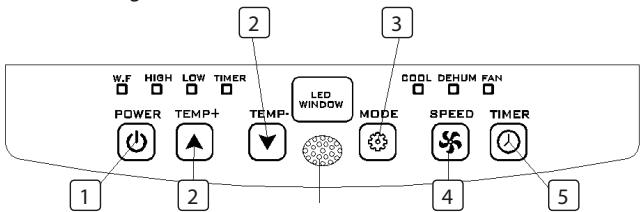

VEZÉRLOPULT FUNKCIÖK

1. Power gomb
2. Temperature gombok
3. Mode gomb
4. Fan speed beallito gomb
5. Timer be/ki gomb

AZ ELSO HASZNÁLAT ELOTT

A hasznalat megkezdés elott, ebben a részben:

• Keressen egy helyet, amelynek kozelében halózati aljzat található.
• Szerelje fel a kimeneti csövet, és allítsa be megfeleloen az ablak pozićiţ.

• Dugja be a tapkábel egy földelt AC220~240 V/50 Hz aljzatba;
• Nyomja meg a POWER gombot a légkondiciones á bekapcsolásához.
  Mukódési hómér séklettartomány: 18^ - 35^
  Ellenorizze, hogy a kimeneti cso megfeleloen lettuceferelve.
• A hútes és páratlanitás funkciók használatakor tartson legalább 3 percnyi szünetet a POWER gomb megnyomása elótt.

HASZNÁLAT

Hütés

• Nyomja meg a "Mode" gombot, amíg a "Cool" ikon meg nem jelenik a kijelzón.
• Nyomja meg a ▲vagy▲ gombat a kivist hómér séklet kivalasztásához. (16°C-31°C)
• Nyomja meg a "Fan Speed" gombat a ventilátor fordulatszámának kiválasztásához.

Paratlanitas hasznalata

• Nyomja meg a "Mode" gombat, amíg a "Dehumidify Indicator Lamp" visssajelzó el nem kezd villogni.
• Automatikusan beallitja a kivalasztott hörmsékletet az aktuális szobahörmséklettól 2^ -kal alacsonyabb hörmsékletre. (16^ - 31^)
• Automatikusan beallitja a ventilatormotort LOW fordulatra.

Ventilator

• Nyomja meg a "Mode" gombat, amíg a "Fan" ikon meg nem jelenik a kijelzón.
• Nyomja meg a "Fan Speed" gombat a ventilador fordulatszámnek kivalasztsához.

Idoztó használata

Idózító BE beállitás

• Amikor a légkondiciones I van kapcsolvera, nyomja meg a "Timer" gombot, és a hórmésklet- és az idöbeallitó gombokkal valassza ki a kívant BEKAPCSOLÁSI időt.
  A "Preset ON Time" jelenik meg a gezérlopulton.

A BEKAPCSOLASI ido 0-24 oras idotartamban szabalyozható.

Idózító KI beallitás

• Amikor a légkondiciones BE van kapcsolva, nyomja meg a "Timer" gombat, és a hörmséklet- és az időbeálló gombokkal valassza ki a kívánt KIKAPCSOLÁSI idôt.
  A "Preset OFF Time" jelenik meg a vezérlópulton.
  A KIKAPCSOLÁSI idó 0-24 orás idóṭartamban szabályozhato.

Folyamatos leeresztés

• Amikor hosszabb idorefelugyelet nelkul akarja hagyni a keszuleket, tavolitsa el a gumi dugaszt a keszulek aljan talalhato leeresztofuratból, és csatlakoztasson egy leeresztotomló az also rogzitokapocshoz. A viztartalyban levő összes viz kifolyik.
  A folyamatos leeresztés a víszivattyu meghibásodásakor is hasznalható, mert ebben az allapotban a víszivattyu nincs aktivalva. Az egység továbbra is jol mucködhet.
  Ha a vizsvivattyu meghibasodott, a szakaszos leeresztés is hasznalható. Ebben az allapotban, amikor a viztartaly megtelt visszajelzo kigyullad, csatlakoztasson egy leeresztótomlət az also rogztokapocshoz.

Belső viztartály tele riasztás funkció

A légkondionicálóban talalható belso viztartály egy a vizszintet szabályozóBiztonsági kapcsolóval van felszerelve. Amikor a vizszintje eléri a megadottmagassagot, kigyullad a viz tele visszajelzo lámpa. (Ha a vizszivattyu meghibásodott, a viztartály megteltekor távolítsa el a készülék alán talalható gumidugó, és az összes viz kifolyik.)

ÜZEMBE HELYEZÉS

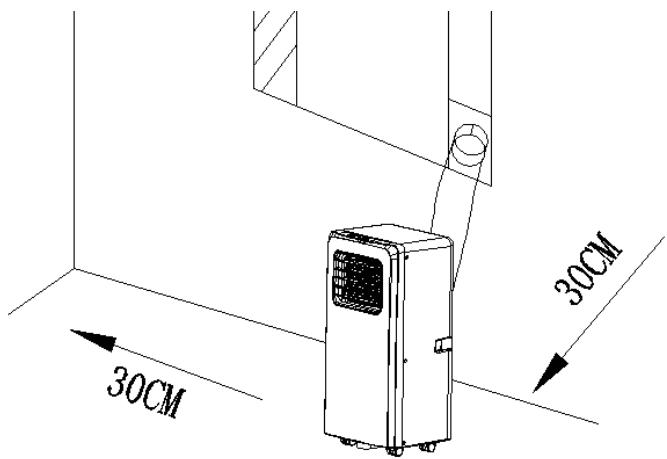

• A mobil légkondionicáló sík helyre kell beüzemelni, körülotte elegendo üres terebiztosítva. Ne akadályozza a levegokimenetet, és a készülék körülü szükséges tartolságnak legalább 30 cm-nek kell lennie.
• Az aljat az elektramos halózatba valo bekötesét a helyi elektramos biztonsági kovetelményeknek megfelelonek kel végezni.

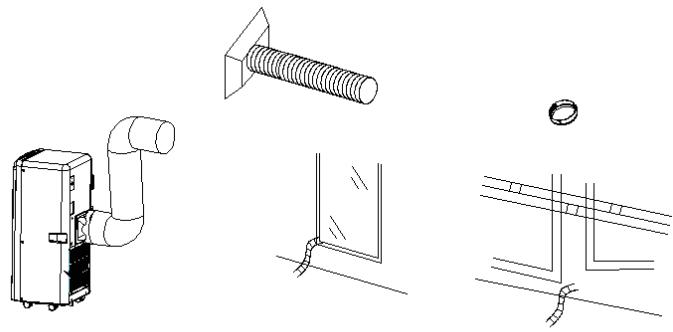

A kivezetocso felszerelexe

• A kivezetócsó két végét csavarja be a négyzetes rögzítokapocsa é as lapos rögzítokapocsa.
  Illessze be a négyzetes rögzítokapcsot a légkondicnóló hatoldañn talalhato nyilásba.
• A kimeneti cso masik vegét helyezze a legkozelebbi ablakparkányra.

Ablak csuszókészlet felszerelése

Az ablak csuszókészlet beszerelési modja töbnyire "vizszintes" és "fuggoleges" helyzetben torténhet, nem suk különbség van a két beszerelés kozött.

TISZITÁS ES KARBANTARTÁS

Tisztlatas elott ügyeljen ra, hogy kihuzza a keszüléket az elektromos halózataból.
Elóször semleges tiszítoszerrel és nedves ruhéval tiszítsa meg a készülék feluletét, majd egy száraz ruhéval torölje át.
- Ne használjon benzint vagy más vegyszert a keszülk tiszitásához.
- Ne mossa le közvetlenül a készüléket.
Ha alegkondaciono meghibasodott,lepjen kapcsolatba a kereskedovel vagy a szervizzel.

Levegőszűrő

Ha a levegószúró portól/szennyezódésól eltömódik, a levegószúrótkéthetente ki kell tisztitani.
Nyissa ki a légbemeneti rácsot, és vegye ki a levegószúrǒt.
- Semleges tiszítósserrel meleg (40^) vízzel tiszítitsa meg, és ányékban száritsca meg.
- Helyeze be a levegoszurot a bemeneti racsba, és szerelje vissza az alkatreszeket.

HIBAELHÁRITÁS

Hibák	Lehetséges ok	Javasolt megoldások
A készülék nem kapcsol be a bekapsológomb megnyomásakor	• A viz tele visszajelző villog, és a viztartály megtelt. • A szobahórméséklet magasabb, minta beálított hörmséklet. (Elektromos fütes üzemmod) • A szobahórméséklet alacsonyabb, minta beálított hörmséklet. (Hütés üzemmod)	• Ürütse ki a vizet a viztartályból. • Àlítsa vissza a hörmsékletet • Àlítsa vissza a hörmsékletet
A készülék nem hút elégge	• Az ajtók vagy ablakok nincsenek zárva. • Hórrársok vannak a szobában. • A kívezetócó nincs csatlakoztatva vagy eltőmódott. • A hörmséklet-beálítás tül magas. • A levegöbemenet akadályozott.	• Ellenőrürize, hogy az összes ajtó és ablak zárva van. • Ha lehetséges, távoltsa el a hórrársokat • Csatlakoztassa vagy tiszűtsa ki a kívezetócsvet. • Àlítsa vissza a hörmsékletet • Tiszűtsa meg a levegöbemenetet.
Automatikus ki-kapcsolás fūtés üzemmódban	Hövedelem: amikor a hōmér séklet a levegōkimenetnól megaladja a 70°C-ó, a kěszülék automatikusan kikapcsol.	Elégge alacsony hōmér sékleten indítsa ñrba a kěszüléket.
Zajos mūködés	A padlo nem víszintes vagy nem elég laposA zajt a légkondicionesál balsejében lévő hʊtǒközeg keringeşa okózza	A kěszüléket lapsos, víszintes padlora helyeze, ha lehét séges.Ez normális jelenség.
E0 kód	Meghibásodott a szobahōmér séklet-érzékelö	Cseréljke i az szobahōmér séklet-érzékelö (a kěszülék az erzékelö cseréje nélkül is mūködhet.)
E2 kód	A viztartály megfelt	Üritse k i viztartályt.

A termek vagy a berendezs fluortartalmú, üvegházhatást okozó gázzt tartalmaz.

Cikkszám AC-5477

Hutokozeg: R410a

Mennyiség kg-ban: 0,27

Globalis felmelegedesi potencial: 2088

CO2-ekvivalens tonnában: 0,5638

Cikkszám AC-5527PR

Hutokozeg: R410a

Mennyiség kg-ban: 0,27

Globalis felmelegedesi potencial: 2088

CO2-ekvivalens tonnában: 0,5638

Cikkszám AC-5529

Hutokozeg: R410a

Mennyiseg kg-ban: 0,29

Globalis felmelegedesi potencial: 2088

CO2-ekvivalens tonnában: 0,6055

Cikkszám AC-5531

Hutokozeg: R410a

Mennyiseg kg-ban: 0,29

Globális felmelegedési potencial: 2088

CO2-ekvivalens tonnában: 0,6055

GARANCIA

• A termekre 24 hónap garancia vonatkoiz. A garanciaCsak abban az esetben érvényes, ha a termeket az utmutatóban leirtak szerint és rendeltetésénék megfelelo celra hasznáják. Emellett mellekneli kellhozza vásárlást igazoló eredeti dokumentumot (számlát vagy nyugtát), amelyen szerepeilmie kell a vásárlás dátumának, a kereskedő nevenek és a termek megnevezésénék is.
  A részletes garanciaféltéteklet lásd a szerviz webhelyén: service.tristar.eu

KÖRNYEZET

A keszülék az elettartama végén nem dobható ki a háztartási hulladékkal, hanem az elektramos és elektronikus háztartási keszülékek ujrahasznositásat vegző gyüjtópontban kel leadni azimuth.

Ez a szimbóolum a készüléken, a hasznalati utmutatóban és a csomagoláson erre a fontos dologra hivja fel a figyelmet. A készülékben hasznalt anyagok ujrahasznosithatok. A hasznalt háztartási készülékek ujrahasnositásával On is hozzáárul a környezet védemehez. A nyilvános gyüjtöhelyekkel kapcsolbatan további informáciot a helyhatóságoktól kérhet.

TÁMOGATÁS

Minden elerhetó informació és cserealkatrészeket megtalalhat a

http://www.service.tristar.eu webhelyen
