GEBRUIKSAANWIJZING AC-5560 TRISTAR

• U worden verzocht om de gebruiksaanwijzing zorgvuldig te lezen om het juiste gebruik, onderhoud en de juiste installmentie te waarborgen.
• Het apparaat is uitsluitend geschikt voor binnenshuis gebruik.
• Gebruik de eenheid Niet met een stopcontact dat in reparatie is of Niet correct is geinstalleerd
• Gebruik deze eenheid Niet, volg deze voorzorgsmaatregelen:

o In de nabijheid van een hittebron.
O Een ruimte waar olie kan spetteren.
O Een ruimte die aan direct zonlicht is b loot gesteld.
O Een ruimte waar water kan spetteren.
o In de buurt van een bad, een wasserette, een douche of een zwembad.

• Steek uw vingers of andere voorwerpen nooit in de luchtuiylaat. Zorg ervoor dat kinderen special voor dit gevaar worden gewaarschuwd.
• Floud het apparaatrechtop gedurende transport en opsslag, om de compressor op de juiste plaats te houden.
• Schakel algijd de stroomtoevoer uijt of trek de stekker uijt het stopcontact voor het reinigen.
• Schakel altijd de stroomtoevoer uit of trek de stekker uit het stopcontact wanner u de airconditioner verplaatst en verplaats deze langzaam.
• Om de kans op een brandramp te voorkomen, mag de airconditioner nooit worden bedekt.
• Alle stopcontacten van de airconditioner要去en aan deplaatselijkke elektrische verilgheidsvoorschriften voldoen.

Controleer hem op deze voorschriften indien nodig.

• Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze Niet met het apparaat spelen.
• Als het netsnoer beschadigd is, moet het worden verrangen door de fabrikant, zich servicebedrivijf of een gelijkwaardig gekwalificeerd person, om gevaar te voorkomen.
• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijkke vermogens of gebrek aan ervaring en kennis als ze onder toezicht staan of geinstrueerd zich over het gebruik van het apparaat op een veilige manier en de betreffende risico's begrijpen. Kinderen mogen Niet met het apparaat spelen. Het reinigen en gebruiksonderhoud mag Niet zonder toezicht door kinderen worden uitgevoerd.
• Het apparaat要去 worden geinstalleelerd in overeenstemming met de nationale bekabelingsvoorschriften.
  Opmerkingen:

O Als er onderdelen beschadigd zich, worden u verzocht contact met de leverancier of een daartoe aangewezen reparatiebedrijf op te nemen;
In géval van schade, schakelt u de luchtschakelaaruit, onderbreekt de stroomtoevoer en neemt contact op met
De leverancier of een aangewezen reparatiebedrijf;
In elk geval moet het netsnoer goed geaard+zijn.
o Om de mogelijkheid van gevaar te voorkomen is, worden u verzocht de luchtschakelaar uit te schakelen en de stekker uit het stopcontact te halen, indien het netsnoor beschadigd is. Dit要去 door de leverancier of een aangewezen reparatiebedrijf verwangen worden.

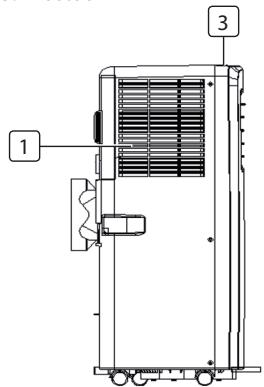

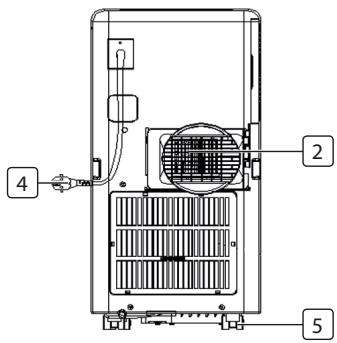

BESCHRIJVING VAN DE ONDERDELEN

1. Luchttoevoer
2. Luchtuitlaat
3. Bedieningspaneel
4. Netsnoer
5. Kastoor

ACCESSORIES

Onderdeel	Beschrijving
	Hetelucht afvoerslang
	Slangaansluiting (raamuiteinde)
	Slangaansluiting (Airconditioner uiteinde)
	Raamset
	Afstandsbediening

NL

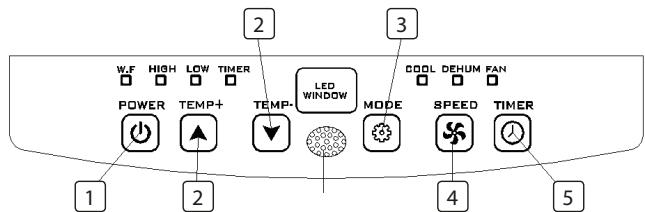

BEDIENEN VAN HET BEDIERINGSPANEEL

1. Power toets
2. Temperature toets
3. Mode toets
4. Fan speed regelingstoets
5. Timer aan/uit toets

VÓR DE INGEBRUJKLM

Voordat u begint met de bediening in deze sectie:

• Zoek keen plaat met een stopcontact in de buurt.
• Installee de afvoerslang en stel de raampositie goed in.

• Plaats het netsnoer in een geaard AC220~240V/50Hz stopcontact;
• Druk op de POWER toets om de airconditioner aan te schakelen
• Bereik van werkingstemperatuur: 18^ - 35^
• Controller of de afvoerslang correct is gemonteerd.
• Bij Gebruik van de functies voor koeling en ontvochtiging, houdt dan een interval van minstens 3 minutes aanCUSen elke POWER.

GEBRUIK

Koelwerking

• Druk op de "Mode"toets totdat er een "Cool" pictogram verschijnt.
• Druk op de ▲ or ▼ toets om de gewenste kamertemperatuur te kiezen. (16°C-31°C)
• Druk op de "Fan Speed"toets om de windsnelheid in te stellen.

Ontvochtigingswerking

• Druk op de "Mode"toets tot het "Ontvochtiging controelampje" knippert
• Stel de gekozen temperatuur automatisch in op de actuèle kamertemperatuur min 2^ . (16°C-31°C)
  Stel de ventilatormotor automatisch in op een LAGE windsnelheid.

Ventilatorwerking

• Druk op de "Mode"toets totdat er een "Fan" pictogram verschijnt.
• Druk op de "Fan Speed"toets om de windsnelheid te kiezen.

Werking van de timer

Timer AAN installing

• Wanneer de airconditioner op UIT staat, drukt u op de "Timer" toets en kiest een gewenst AAN tijdstip via de toetsen voor de temperatuur- en tijdsinstelling.
• "Preset ON Time" worden weergegeven op het bedieningspaneel.
• De AANijd kan op elk tijdstipussen 0-24 uwrgeregold worden.

Timer OFF setting

• Wonneer de airconditioner op AAN staat, drukt u op de "Timer"toets en kiest een gewenst UITijdstip via de toetsen voor de temperatuuren tijsdinstelling.
• "Preset OFF Time" wordt weergegeven op het bedieningspaneel.
• De UITijd kan op elk tijdstipCUSSEN 0-24 uR geregeld worden.

Voortdurende drainage

• Wanneer u van plan bent dit apparaat voor langerearend het gebruiken, verwijder dan de rubberen stop van het afvoergat onderaan het apparaat en sluit een drainageslang aan op de onderste fixeerclip. Al het water in het waterreservoir zal afgevoerd worden.
• Als de waterpomp is beschadigd, kan de voortdurende drainage worden gezruikt en in deze omstandigheden worden de waterpomp Niet geactiveerd. Het apparaat werkt gewoon goed.
• Als de waterpomp is beschadigd, kan de onderbroken drainage ook worden gelebruikt. Onder deze omstandigheden, sluit dan een afvoerslang aan op de onderste fixeerclip wonneer het controelampje voor 'water vol' oplicht.

Alarmfungtie voor als het interne waterreservoir vol is

Het interne waterreservoir in de airconditioner heeft een veiligheidsschakelaar voor het waterniveau, dat het waterniveau controleert. Wanneer het water een geanticipeerde hoogte bereikt,licht het controelampje 'water vol' op.(Als de waterpomp is beschadigd wanneer het water vol is, verwijder dan de rubberen stop van de onderkant van het apparaat en al het water zal worden afgevoerd.)

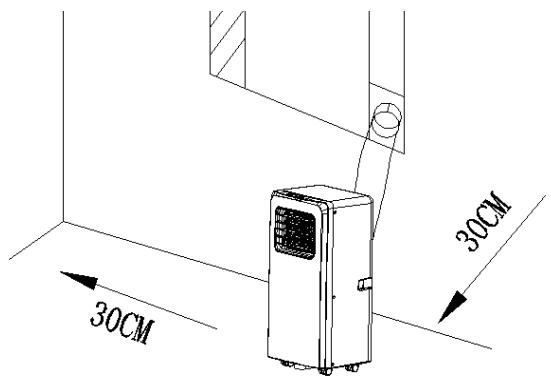

INSTALLATIE

• Een verwijderbare airconditioner worden op een vlakke en lege plaat met ruimte rondon geinstalleer. De luchtafvoer mag Niet worden geblokkeerd en de benodigde afstand rondon要去 minstens 30cm zich.
• De bedrading van het stopcontact moet in overeenstemming zijn met deplaatselijke elektrische verilgheidsvoorschriften.

Installatie van de afvoerslang

• Draai beiden uiteinden van de afvoerslang in de vierkante fixeerclip en de platte fixeerclip.
• Plaats de vierkante fixeerclip in de openings aan de achterkant van de airconditioner.
• Plaats het andere uiteinde van de afvoerslang op de dichtst bijzijnde vensterbank.

Installatie van de schuifset voor het raam

• De manier om de schuifset voor het raam te installereren is meestal "horizontal" en "vertical"; er is Niet veel verschil in de daadwerkelijkke

REINIGING ONDERHOUD

Zorg er vór het reinigen voor dat het apparaat UIT het stopcontact is gehaald.
- Reinig het oppervlak eerst met een neutraal schoonmaakmiddel en natte doek en droog het dan af met een droge doek.
- Gebruik geen benzine of andere chemicalien om het apparaat schoon te make.
Was het apparaat Niet direct.
- Als de conditioner is beschadigd, neem dan contact op met de leverancier of het reparatiebedrijf.

Luchtfilter

• Als het luchtfilter verstopt raakt met stof/vuil, moet het luchtfilter eenmaal per twee weken worden gereinigd.
• Open het luchttoevoerrooster en verwijder het luchtfilter.
• Reinig het luchtfilter met een neutraal schoonmaakmiddel in lauw water (40^) en LAST het in de schaduw drogen.
• Nadat het luchtfilter in het toevoerrooster is geplaatst, herplaatst u de onderdelen zoals ze waren.

PROBLEEMOPLOSSEN

Probleem	Mogelijkke oorzaken	Mogelijkke oplossingen
Het apparaat start zich wannere de aan-toets worden ingedrukt	• Controlelampje 'water vol'knippert en het waterreservoir zit vol. • Kamertemperatureur is hoger dan de ingestelde temperatuur. (Elektrische verwarmingsmodus) • Kamertemperatureur is lager dan de ingestelde temperatuur. (Koelingsmodus)	• Leeg het water uit het waterreservoir. • Stel de temperatuur opnieuw in • Stel de temperatuur opnieuw in
Het apparaat koelt nicht genoeg	• De deuren en ramen zijn nicht dicht. • Er,zijn warmtebronnen in de kamer. • De luchtuitaatslang is nicht aangesloten of geblokkeerd. • De temperatuirinstelling is te hoog. • Luchttoevoer is geblokkeerd.	• Zorg ervoor dat alle ramen en deuren zijn gesloten. • Verwijder de warmtebronnen, indien möglich. • Sluit de luchtuitaatslang aan of reinig deze • Stel de temperatuur opnieuw in. • Reinig de luchttoevoer.
Probleem	Mogelijk oorzaken	Mogelijk oplossingen
Auto uitschaken in verwarmings-stand	• Verhittingsbescherming, wanneer de temperatuur bij de luchtuitaat hoger worden dan 70°, za het apparaat automatischuitgeschakeld worden.	• Start het apparaat opnieuw met een voldoende lagere kamertemperatureur.
Lawaai	• De vloer is Niet effen of nicht vlak genoeg• Het geluid komt van de stroming van de koelvloeistof in de airconditioner	• Plaats het apparaat op een vlak,affen oppervlak, indien nogelijk• Dit is normaal.
E0 Code	• Defect van de sensor voor de kamertemperatureur	• Vervang de sensor voor de kamertemperatureur (het apparaat werkst ook zonder verwangng.)
E2 Code	• Waterreservoir vol	• Leeg het waterreservoir.

Het product of de apparatuur bevat gefluoriseerde broeikasgassen.

Art.nr. AC-5477

Koelvloeistof: R410a

Hoeveelheid in kg: 0,27

Potentieel Global Warning: 2088

CO2 Equivalent in tonnen: 0,5638

Art.nr. AC-5527PR

Koelvloeistof: R410a

Hoeveelheid in kg: 0,27

Potentieel Global Warning: 2088

CO2 Equivalent in tonnen: 0,5638

Art.nr. AC-5529

Koelvloeistof: R410a

Hoeveelheid in kg: 0,29

Potentieel Global Warning: 2088

CO2 Equivalent in tonnen: 0,6055

Art.nr. AC-5531

Koelvloeistof: R410a

Hoeveelheid in kg: 0,29

Potentieel Global Warning: 2088

CO2 Equivalent in tonnen: 0,6055

GARANTIE

• Dit product heeft een garantie van 24 maanden. Uw garantiebewijs is geldig als het product in overeenstemming met de instructies worden gebruikt en voor het doel waaroor het was gemaakt. Daarnaast要去 het oorspronkelijke aankoopbewijs (factuur, kassabon of kwitantie) met de datum van aankoop, de nam van de retailer en het artikelnummer van het product worden ingediend.
• Bezoek unsere service website voor de gedetailleerde garantievoordwaarden: service.tristar.eu

MILIEU

Dit apparaat mag aan het eind van zichn duurzaamheid nicht bij het normale huisafval worden gezet, maar moet bij een centraal punt voor de recyclung van elektrische en elektronische huishoudelijkke apparaten worden aangeboden. Dit symbol op het apparaat, de handleiding en de verpakking richt uw aandacht op deze belangrijke kwestie. De gebruekte materialien in dit apparaat konnen gerecycled worden. Door het recyclen van gebruekte huishoudelijkke apparaten draagt u bij aan een belangrijkste stap in de richting van de bescherming van ons milieu. Vraag uw lokale overheid voor informatie over het inzamelpunt.

ONDERSTEUNING

U=knt alle beschikbare informatatie en onderdelen vinden op

http://www.service.tristar.eu
