MANUALE UTENTE DAKAR PLUS SIMA

DICHIARAZIONE "CE" DI CONFORMITA'

SIMA, S.A.

Poligono Industrial Juncaril, C/ Albuñol, Parcela 250 C. P. 18220 Albolote, Granada (ESPAÑA)
Societa' responsablee della fabbricazione e insertione nel mercato del macchinario che a continuazione si specifica:

SEGA DA BANCO

DICIHIARA:

Che il macchinario sopra indica, destinato al taglio in cantieri, di pietra ed altri materiali edili, compie con tutte le disposizioni applicabili della Direttiva di Macchinari (Direttiva 2006/42/CE) e le regolamenti Nazionali consequenti a la suddetta.

Compie inoltre con tutte le disposizioni applicabili delle Direttive comunitarie citate a continuazione2006/95/CE; 2004/108/CE; 2000/14/CE; 2002/44/CE; 2002/95/CE; 2002/96/CE

Compie le disposizioni delle norme applicate citate a continuazione: UNE-EN 292-1; UNE-EN 292 -2; UNE-EN 294 ; UNE-EN 349 ; UNE-EN 60204-1; UNE-EN 12418 UNE-EN 1050 ; UNE-EN 953

Dati della persona responsablee per l'elaborazione dell'espediente tecnico

Eugenio Fernández Martín
Responsabile Tecnico

SIMA S.A.
Poligono Industrial Juncaril, C/ Albuñol, Parcela 250 - 18220 Albolote, Granada (ESPÁÑA)

Albolote 01.01.2010

Fdo: Javier Garcia Marina

amministratore

INDICE

DICHiarAZIONE "CE" DI CONFORMITA' 3

1. INFORMAZIONE GENERALE 5

2.DESCrizIONEGENERALEDELLMACCHINA. 5

2.1 PITTOGRAMMI 6
2.2 TRASPORTO. 6

3. ISTRUZIONI DI MONTAGGIO. 6

3.1 MONTAGGIO DELLA MACCHINA 6
3.2 RIEMPIMENTO DELLA VASCA 7

4. CONNESSIONE ELETTRICA ED ADATTAMENTO DEL SENSO DI ROTAZIONE 7

5. MONTAGGIO E SMONTAGGIO DEL DISCO DA TAGLIO 7

5.1 PROCEDIMENTO DI MONTAGGIO O SOSTITUIZIONE DI UN DISCO DA TAGLIO. 7

6. DOTAZIONE ELETTRICA. 8

6.1 MACCHINE CON MOTORE MONOFASICO 8
6.2 MACCHINE CON MOTORE TRIFASICO 8

7. RACCOMANDAZIONI DI SICUREZZA 9

8. INTRUZIONI D'AVVIAMENTO ED USO 9

8.1 POSIZIONE DELLA MACCHINA E OPERAO. ACCENSIONE ED ARRESTO 9
8.2 REGOLAZIONE D'ALTEZZA 9
8.3 TAGLIO DIRITTO 9
8.4 TAGLIO A 45^ 10
8.5 TAGLIO IN DIAGONALE 10
8.6 TAGLIO CON DISCESA DELLA TESTATA 10
8.7 RACCOMANDAZIONI DI SICUREZZA 10

9.MANUTENZIONE 11

9.1 SOSTITUIZIONE DI UN DISCO DETERIORATO 11
9.2 CORREZIONE DELL' INCLINAZIONE DEL DISCO 12
9.3 ALLINEAMENTO DEL DISCO CON LE GUIDE 12

10. SOLUZIONE ALLE ANOMALIE PIU' FREQUENTI 13

11. CARATTERISTICHE TECNICHE 14

12. GARANZIA 15

13. RICAMBI 15

14. PROTEZIONE AMBIENTALE 15

15. DICIARAZIONE SUI VALORI ACUSTICI 15

16. DICIARAZIONE SULLE VIBRAZIONI 15

1. INFORMAZIONE GENERALE.

ATTENZIONE: Legga attentamente le presenti istruzioni prima di iniziare a maneggiare il macchinario

SIMA S.A. ringrazia per la fiducia depositata nei nostri fabbricati all'acquistare una sega da banco modello DAKAR PLUS.

Questo manuale le fornisce le istruzioni necessarie per la messa a punto, utilizzo, manutenzione e, nel suo caso, riparazione. Si segnalano inoltre gli aspetti che possono riperquotere sulla sicurezza e salute del utente durante la realizzazione di qualsiasi processo sopra indicato. Se si seguono le istruzioni citate e si adoperano comeindicato, si otterra' un servizio sicuro ed una manutenzione semplice.

Percio', lalettura di甚么 manuale e' obligatoria per qualsiasi persona che sua responsabile all'uso, manutenzione o riparazione del citato macchinario.

Si raccomanda di tenerere sempre quello manuale, in unippo lavorante accesibile, dove si usi il macchinario.

2. DESCrizIONE GENERALE DELLA MACCHINA.

Le Seghe da banco SIMA S.A., modello DAKAR PLUS, vengono disegnate e fabbricate per tagliare in piano cantiere, muratura, pietra ed altri materiali di costruzione minerale e composti con almeno un lato portante (piastrelle, mattonelle, mattoni, marmo, granito, tegole di cemento o ceramicà, gres...). L'utenile da taglio e'un disco di diamante azionato da un motore elettrico e raffreddato con acqua mediante una pompa d'impulso. L'avanzamento del materiale si realizza manualmente spingendo il carro mobile nel quale si trova situato. Questo modello di macchina si fabbrica con materiali di prima qualita'.

Qualsiasi altro uso che si possa fare di quello macchinario si considera inadeguato e puo' risultare pericoloso, pertanto si proibisce espessamente.

• Offre all'utente massime prestazioni nel cantiere, visto che puo tagliare e smussare pezzi.
  Permette alzare e abbassare il motore in diverse altezze di taglio, realizando esta operazione di forma manuale simplice e velocce, mediante giro e bloccaggio della testata con il lavoro previsto a tale scopo.
  La testata nella quale e' montato il motore, si mantiene in modo equilibrato quando si annulla il bloccaggio dello stati,\ eso equilibrio si ottienetramite una molla che lo mantiene in sospensione.
  Il suo telaio costruito in acciaio, evita vibrazioni durante il taglio raggiungendo un maggiore rendimento dei dischi di diamante.
  Il carro o tavolo porta materiali, e' dotato di rotelle con un canale di rotolamento a forma di "U" per correggere perfettamente gli elementi di guida montati nella maquina. Questo carro dispone di una protezione in gomma nella superficie superiore per evitare lo scivolamento dei pezzi da tagliare.
  Dispone di quattro piedistalli smontabili per facilitare il trasporto. Nella parte posteriore della vasca adatta due ruote per eventuali spostamenti.
  Il carro incorpora riga graduabile per tagliare pezioni in angolo. Realizza tagli a smusso da 90^ a 45^ .
  Dispone di un riparo plastificato monoblocco per il disco con incanalature per il rafreddamento ad acqua, potendosi regolare la portata con la chiave di passo.
  La struttura della macchina si vernica alorno con vernice epoxy - poliester che conferisce alta resistenza alla superficie e mantiene la struttura protetta dalla corrosione.
  Macchina protetta con schermo antischizzo che evita la proiezione di acqua nella direzione del taglio verso la parte posteriore della macchina.
  L'equipaggiamento elettrico compie con la normativa di sicurezza comunitaria.
  Per la sicurezza nel trasporto, il carro o tavolo porta materiali e' provvisto di un elemento di sicurezza, che evita il movimento del medesimo lungo le guide durante il trasporto.

Il carro o tavolo porta materiali viene disegnato con unsystema antirovescio,questo systema evita la caduta e rovescio della macchina quando i pezzi da tagliare eccedono di misura e non sono supportate in appoggi adiacenti.
- Questo modello di macchina viene costruito conforme alle Diretive Comunitarie.
L'utensile di taglio e' azionato da un motore elettrico.
E' stato disegnato in modo che il disco venga raffreddato in entrambi i lati, mediante acqua impulsata alla pompa connessa al serbatoio.

La pompa di raffreddamento si mette in funzione simultaneamente quando il motore viene avviato.

• Tutti i cuscinetti del motore sono montati con grado stagno cio assicura una lunga vita ai suo elementi.

2.1 PITTOGRAMMI

I pittogrammi inclusi nella macchina hanno il seguente significato:

LEGGERE MANUALE D'ISTRUZIONI

E' OBBLIGATORIO L'USO DEL CASCO, OCCHIALI E PROTEZIONE ACUSTICA

E' OBBLIGATORIO L'USO DEI GUANTI

E' OBBLIGATORIO L'USO DI CALZATURE

2.2 TRASPORTO.

La macchina imballata in fabbrica incorpora un palet che permette un facile trasporto con muletti elevatori o portapallet manuali. Il suo peso e dimensioni (Vedi quadro delle caratteristiche tecniche nel punto 8 di quello manuale), fanno possibile l'uso di veicoli leggeri.

Una volta disimballata la macchina per spostarla nella zona di lavoro, si riesce nell'intento manualmente in due persona.

Si raccomanda svuotare la vasca dell'acqua prima di muovere la macchina per evitare possibili schizzi o spargimenti. Ugualmente e' necessario bloccare il carro per evitare movimenti imprevisti durante lo spostamento. Comprovare inoltre che siano perfettamente strette le viti che fissano i piedistalli alla vasca per evitare la loro caduta sollevando la macchina.

3. ISTRUZIONI DI MONTAGGIO.

Le seghe da banco modello DAKAR PLUS si consegnano imballate individualmente in scatoloni di cartone renforzato e stivate in un pallet con due unita' situate una sopra l'altra. La forte struttura dello scatolone permette但这a forma d'imballaggio sono che si producano danni ai macchinari.

Aperto l'imballaggio, l'utente trovera' la macchina con i piedistalli smontati; un manuale d'istruzioni con la sua correspondente garanzia, e una sacca contente i seguenti elementi:

• Quattro piedistalli e quattro viti per il montaggio di questi. Vedi schema divisionale (N° 19)
• una chiave esagonale ed un perno a punta. Vedi schema divisionale (N° 10)

3.1 MONTAGGIO DELLA MACCHINA

La Sega da mano DAKAR PLUS si sostiene con quattro piedistalli che gli forniscono la stabilita' necessaria. Questi supporti sono previsti di modo che si possano sfilare e ritirare lavoramente per il quale si facilita il trasporto e stivaggio.

Per situare la macchina in posizione normale di lavoro si monteranno i piedistalli (P, Fig.2) infilandoli nei correspondenti portazamenti (T, Fig.2) della struttura e stringendo le viti di bloccaggio (V, Fig.2) che li fisseranno. Queste si potranno togliere nuovamente agli volta che sia necessario.

3.2 RIEMPIMENTO DELLA VASCA

La Sega da banco DAKAR PLUS viene disegnata per lavorare con dischi di diamante raffreddati con acqua per cui una parte importante della sua struttura e' la vasca destinata a servire come deposito dell'acqua del raffreddamento dal quale una pompa a circuito chiuso impulsa fino al disco.

ATTENZIONE: Prima di connettare la macchina alla rete elettrica per iniziare qualsais operazione di taglio, si dovra' procedere al riempimento della vasca finche' il livello sua sufficiente per coprire la pompa completamenteenza raggiungere le guide del carro.

Durante le operazioni di taglio si accumulano grande quantita' di residui nella vasca per cui si dovra' cancellare l'acqua tutte le volte che sia necessario per garantizzare un buon funzionamento della pompa ed un perfetto raffreddamento del disco, la vasca adatta un tappo di scarico che facilitita esta operatione.

4. CONNESSIONE ELETTRICA ED ADATTAMENTO DEL SENSO DI ROTAZIONE

Quando riceva la macchina e prima di connettarla alla rete elettrica, accertasi che la tensione elettrica e' laindicata per l'allaccio della macchina, la tensione della macchina si trova visibile mediante laindicazione di voltaggio vicino all'interruptore della stessa.

ATTENZIONE: non connettare la macchina alla rete se non si e' sicuri della tensione di alimentazione disponibile, nel caso contrario se la tensione non e' la corretta il motore ricevera' danni irreparabili e sara' inutilizzabile e fuori di servizio.

Una volta effettuato il passo anteriore e prima di situare il disco e manipolare il motore, e' necessario verificare ed adattare la rotazione dell'albero motore nel senso corretto, si dovra' allacciare la macchina alla rete elettrica e metterla in moto, osservando la direzione di rotazione che deve essere in senso orario, nel caso sia necessario e con motori trifascisi si puo' cancellare il senso di giro intercambiando tra loro due fili conduttori di fase nella base aerea o nello spinotto del cavo d'estenzione con il quale viene alimentata la macchina,

Se fosse necessario realizzare l'intercambio dei fili conduttori perambiare il senso di rotazione del motore, faccialo sempre con la macchina sconnessa della rete elettrica.

ATTENZIONE: Non manipolare mai i cavi d'alimentazione, fili conduttori o materiale elettrico della macchina, se non si ha sconnesso totalmente la energia elettrica della rete.

Una volta raggiunto il senso di rotazione adatto, la macchina sare pronta per montare il disco da taglio.

5. MONTAGGIO E SMONTAGGIO DEL DISCO DA TAGLIO

La sega da banco modello DAKAR PLUS viene disegnata per usare dischi di diamante segmentati o di filo continuo con diametri da 300 o 350 mm indistinctamente, i dischi posseggono propietà' distinte secondo il materiale che si va a tagliare per cui una scelta adeguata augmentera' il rendimento e migliorera' il risultato.

Faccia attenzione che i giri massimi sostortati dal disco da taglio siano superiori ai giri massimi che puo' sostortare il motore alla macchina.

5.1 PROCEDIMENTO DI MONTAGGIO O SOSTITUIZIONE DI UN DISCO DA TAGLIO

Per montare o sostituire il disco si procedera nel seguente modo:

• Verificare che il cavo dell' alimentazione sia sconnesso dalle prese elettriche.
• Separare la protezione del disco (P, Fig.3) alla testata della macchina allentando i pomelli che la fissano (A, Fig.3)
• Introduire la chiave esagonale (E Fig. 3) nel bullone (D Fig. 3) Bloccare il giro dell'asse del disco introduccendo nel foro che adatta nella sua estremita' la chiave a punta (C, Fig.3), allentare il bullone dell'asse e rittarre il piattino esterno (F, Fig.3). ATTENZIONE: Il bullone e' filettato a sinistra.
• Situare il disco sull'albero motore facendo attenzione alla sua centratura e appoggio.

• Situare nuovamente il piattino esterno e stringere il bullone dell'asse usando di nuovo il gioco di chiavi usato anteriormente.
  Verifici il perfetto accoppiamento tra il disco ed i piattini prima di stringere definitivamente il bullone.

• Posizione nuovamente la protezione del disco e stringere bene i volanti che lo fissano alla testata di taglio.
  Per smontare il disco procedere al contrario del montaggio.

ATTENZIONE: Prima di attaccare la macchina alla rete riordini e tolga gli utensili usati, accertarsi che tutti gli elementi della macchina si trovano in posizione corretta.

Adesso puo' connettare la macchina.
- Una volta realizazo il procedimento di montaggio del disco da taglio, delve assicurarsi nuovamente che il senso di rotazione del disco da talio sua corretto, e d'accordo con il procedimento descritto anteriormente, quello deve coincider con la direzione che indica la freccia disegnata nel disco stesso e la direzione indicata alla freccia stampata nella protezione del disco.

Accertarsi che il senso di rotazione del disco sia corretto. Deve coincidire con quello indicato alla freccia disegnata nel disco stesso e con quello indicate alla freccia disagnata nella protezione. In caso di necessita' e con motori trifasici si puo' cancellare il senso di rozione intercambiando tra loro due cavetti di fase nella base d'ingrasso o nelle spinotto del cavo di alimentazione della macchina.

Riordini e tolga gli utensili usati, accertarsi che tutti gli elementi della macchina si trovano in posizione corretta.

6. DOTAZIONE ELETTRICA.

La dotazione elettrica della quale sono dotate le Seghe da banco DAKAR PLUS fabbricate da SIMA, S.A. posseggono un grado di protezione IP54.

Gli interrupttori o prese montati in queste macchine, adattano una bobina di tensione minima che evita l'avviamento imprevisto dei suddetti:

Nel caso si verificchi una caduta d'energia o di tensione che causi l'arresto della macchina, ed una volta ristabilizzate le condizioni normali di tensione, il motore non si riavviera' finche' non si spinge di nuovo il bottone di colore verde dell'accensione.

6.1 MACCHINE CON MOTORE MONOFASICO

Il cavo d'estensione per alimentare la macchina dovra' ave una sezione minima di 3 × 1,5 ~mm^2 sino a 25 metros de lunghezza. Per una distance maggiore sare di 3 × 2,5 ~mm^2 . In uno dei loro estremi si dovra' collegare una presa normalizzata di 16A 2 P + T compatibile con la presa di corrente della macchina, nell'alto estremo uno spinotto normalizzato de 16A 2 P + T compatibile con l'uscita del quadro d 'alimentazione.

6.2 MACCHINE CON MOTORE TRIFASICO

Il cavo d'estenzione per alimentare la macchina, dovra' ave una sezione minima da 4 × 1,5 ~mm^2 fino 25 metri di lunghezza. Per una distanza maggiore sare da 4 × 2,5 ~mm^2 . In uno dei loro estremi si dovra' collegare una presa normalizzata di 16A 3 P + T compatibile con la presa di corrente della macchina, nell'altro estremo uno spinotto normalizzato de 16A 3 P + T compatibile con l'uscita del quadro d 'alimentazione.

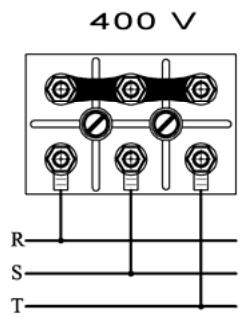

Le seghe da banco DAKAR PLUS con motore trifasico escono alla fabbrica per difetto connesse per funzionare a 400V.

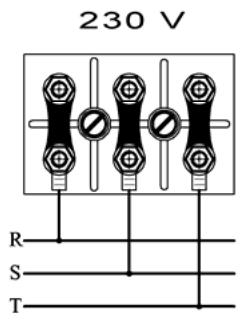

Quando sia necessario utilizzato una tensione ad alimentazione trifasica da 230V , si dovra cambiare la posizione delle placchette del ponte nella scatola elettrica del motore, come si indica nella segunte figura:

IMPORTANTE: Sconnettare la macchina alla rete elettrica prima di procedere alchio di posizione delle placchette-ponte dei motori, inoltre si dovra' procedere a cambiare le etichette adesive che indicanti il voltaggio d'alimentazione, in quello modo il voltaggio sara' sempre quello stabilito nella macchina.

7. RACCOMANDAZIONI DI SICUREZZA.

• Le macchine con motore elettrico devono allacciarsi sempre ad un quadro normalizzato che disponga di un magnetotermico ed un differenziale coincidenti con le caratteristiche del motore:

2.2kw/3 CV, monofasico a 230 V, magnetotermico da 20A e differenziale da 20A/300mA
3kw 4 CV, trifasico a 230V, magnetotermico da 20A e differenziale da 20A/300mA
3kw 4 CV, trifasico a 400V, magnetotermico da 15A e differenziale da 15A/300mA

MOLTO IMPORTANTE: La massa a terra si deve collegare sempre prima della messa in moto.
- Usare cavi d' estensione normalizzati
- Accertarsi che il voltaggio della rete d'alimentazione alla quale si colleghera' la macchina, coincida con il voltaggio indicato dall 'etichetta adesiva presente nella macchina.
- Accertarsi che il cavo d'estensione non faccia contatto con zone ad alta temperatura, lubricificanti od olei, acqua o spigoli vivi taglienti, evitare che venga calpestato o schiacciato da veicoliosi' come appoggiarci sopra oggetti.
- Non utilizzato acqua a pressione per lavare i circuiti ed elementi elettrici.
- I cavi elettrici che presentino tagli o rotture si devono cancellare il prima possibile.
- Mantenere sempre situati gli elementi e le protezioni di sicurezza.
- Adoperi sempre gli elementi di protezione omologati (Guanti, casco di sicurezza, occhiali, scarponcini...).
- Sconnettare la macchina alla rete elettrica e maneggiare sempre gli elementi meccanici ed elettrici della macchina con il motore spento.

Attenzione: Si devono seguire tutte le raccomandazioni di sicureza segnalate in quello manuale e compiere con la normativa sulla prevenzione dei rischi lavorativi di agli paese.

8. INTRUZIONI D'AVVIAMENTO ED USO

La macchina si deve situare in una superficie piana e stabile, libera da qualsiasi ostacolo ed illuminata sufficentamente.

Prima di mettere in moto si dovranno realizzare gli accertamenti necessari (connessione elettrica, stabilita', protezioni, etc) citati nei capitoli anteriors.

Al situare la macchina assicurarsi che il piano dove si colloca sua una superficie orizzontale e che il terreno non sia morbido. Questa macchina, NON SI DEVE USARE SOTTO LA PIOGGIA. LAVORARE SEMPRE CON BUONE CONDIZIONI D'ILLUMINAZIONE.

Per cominciare a tagliare l'operaio delve posizionarsi nel lato corto della macchina di fronte all macchina, in questa posizione potra maneggiare con facilita' la testata ed il materiale da tagliare ed avra' sempre accesso all'interruttore o presa di corrente. (Fig. 4).

Una volta connesso il cavo d'alimentazione, il motore e la pompa si potranno azionare solamente premendo il bottone verde dell'interrottore.

L'arresto di entrambi si ottiene simplicamente premendo il bottone rosso del suddetto interrottore. (Vedi Figura 4).

8.2 REGOLAIZIONE D'ALTEZZA

LaSega da banco si puo'utilizzare indistintamente con dischi di diametro 300 e 350 per cui sono previsti due fori fillettati di fissaggio nell'unita'di taglio a distinte altezze (Vedi Figura 5)

Per cancellare la posizione della testata in altezza, si allenta la vite di supporto (T, Fig.5) con la chiave esagonale in dotazione nella macchina, fino a che rimanga totalmente libera per potersi ritirare ed alloggiare nelle'altro foro. Una volta situata la testata di taglio nella posizione desiderata stringere nuovamente la vite che la fissa (T, Fig.5).

Per un disco di 300 mm di diametro si utilizzera' il foro piu alto e per un disco di 350 mm si utilizzera' il piu basso.

Attenzione: Non usare mai la macchina con un disco di 350 mm di diametro con la testata di taglio situata in posizione per disco di 300 mm, visto che in quello caso si potrebbe tagliare il carro insieme al materiale.

8.3 TAGLIO DIRITTO

Per realizzare un taglio diritto si posizionera' la riga graduata d'alluminio che适合自己 la macchina, sul limite frontale del carro (B, Fig.6), e si fara' scorrere il carro fino alla misura prevista nel taglio del pezzo. In questa posizione si fissera' al carro stringendo la vite di bloccaggio corrispondente (C, Fig.6). A continuazione si allentera' la vite di bloccaggio (M, Fig.6) per girare la riga graduata (A, Fig.6) in posizione 0 dove la fisseremo di nuovo.

Il pezzo da tagliare si collochera' appoggiandolo nel limite frontale del carro (B, Fig.6) e nella riga graduata (A, Fig.6) come possiamo osservare nella figura. Il congiuto della riga graduata si potra piazzare in entrambi i lati secondo le esigenze.

Il taglio si effettuera' assicurando manualmente il materiale appoggiato nel carro e spingendo lo stesso verso il disco.

Iniziare il taglio lentamente e dosare l'avanzamento secondo la profondita' di taglio e la durezza del materiale. Un avanzamento excessivo potrebbe causare un taglio difettoso o l'arresto del disco.

La pompa di raffreddamento si mette in moto simultaneamente con il motore. Prima di avvincare il materiale al disco assicurarsi che questo riceva la quantita' di acqua necessaria.

8.4 TAGLIO A 45°

La Sega da mano DAKAR PLUS e' disegnata con la testata di taglio inclinabile per poter realizzare tagli a 45^ con la stessa facilità' di un taglio diritto.

Per girare la testata di taglio, si allentera' con la chiave esagonale inclusa nella macchina, la vite di fissaggio (T, Fig.7) finche' la suddetta testata giri liberamente facendolo ruotare sono al limite fissato dal grano filettato (R, Fig.7) che si incorpora per loizio scopo. Mantenendo esta posizione stringere nuovamente la vite di fissaggio della testata(T, Fig.7).

Le positioni del congiunto riga graduata e del materiale, cosi' come le osservazioni, sono le stesse spegate nel punto 5.3 per il taglio diritto.

Per collocare nuovamente la posizione di taglio diritto, si procedera all' inverso nella stessa forma, fino al limite del grano filettato (E, Fig.7).

Attenzione: La ruotazione per smussi a 45^ si deve realizzare con la testata di taglio nel piano orizzontale. Se si ruota con la testata di taglio sollevata, la direzione del disco si spostera difettosamente. La posizione orizzontale si ottiene abbassando la testata di taglio fino al limite positivato nella colonna principale. (P, Fig. 9)

8.5 TAGLIO IN DIAGONALE

Per il taglio in diagonale la riga graduata (A, Fig.8) si deve girare per cercare i grade necessari al taglio che si realizza' di seguito si deve stringere la vite di bloccaggio (P, Fig.8), il materiale da tagliare si situera' appoggiandolo sulla riga graduata e sul limite frontale del carro (Vedi figura 8) e si procederá seguendo leindicazioni del taglio diritto.

8.6 TAGLIO CON DISCESA DELLA TESTATA

Il disegno della Sega da banco modello DAKAR PLUS permette realizzare tagli con il carro fisso ed effettuando l'avanzamento con un movimento di discesa della testata. Questa modalita' si userebbe, per esempio, per aprire finestre interne in un pezzo.

Per effettuare quello tipo di taglio si dovra' allentare la maniglia regolabile (A, Fig.9) finche' la testata no si trovi libera; mediante la tensione esercitata alla molla la testata si solleverva' fino al punto piu alto. Posteriormente sposteremo il carro con il materiale fino a collocarlo fatto il disco e procederemo a tagliare con la maniglia allentata (A, Fig. 9) e spingendo la testata verso il basso forzando la resistensa della molla.

L'avanzamento si dovra'mantene in base alla durezza del materiale e la profondita'di taglio. (Vedi Fig.9)

Una discesa eccessiva del disco potrebbe rovinare il carro per cui la macchina adatta una vite che fa da limite di percorso (P, Fig.9) che viene regolato in modo che il taglio non oltrepassi il limite necessario per tagliare il materiale. Ugualmente questo limite determina la posizione del piano orizzontale della testata di taglio, che e' la condizione necessaria per ruotare a 45^ perché produire una deviazione del disco

8.7 RACCOMANDAZIONI DI SICUREZZA

• Le seghe da banco SIMA, S.A.devono essere utilizzate da persona che abbiano famigliarizzato con il suo funzionamento.
• Prima di mettere in moto la macchina, legga attendamente le istruzioni ed osservi il compimento delle norme di sicurezza. Impari alla perfezione ad arrestare la macchina in modo sicuro e veloce.

• Situare la macchina in una superficie pianae sufficientemente illuminata. Non connettare la macchina sino a quando non si trovi in una posizione stabile.

• Accertarsi che la macchina sia in perfetto stato technique e totalmente operativa.
  Non metta in moto la macchina se non sono montate tutte le protezioni con le quali viene disecnata.

• Se consiglia l'uso di occhiali di protezione, scarponcini di seguridad e protezioni acustiche. Usare sempre materiale omologato.
• Sia prudente e non permetta la presenza di estranei intorno alla macchina quando e' in funzione.
• Vietare l'accesso e la manipolazione della macchina a personne che previamente non hanno famigliarizzato con这对于 this.
  Gli abiti di lavoro non devono includere capi che si possano impigliare nelle parti mobili della macchina.
• Nel caso si dovesse spostare la macchina farlo sempre a motore spento con le parti mobili bloccate.
• Utilizzare solo i dischi specificati in qusto manuale.
• Non usare acqua a pressione per pulire i circuiti e gli elementi elettrici.

SIMA, S.A. non si responsabilizza delle consequences che possano causarsi da usi inadaguati della sega da banco DAKAR PLUS.

9. MANUTENZIONE

LaSegadacono DAKARPLUSrichiedeuna simplice manutenzione descritta nelle operazioni seguenti:

• Cambiare l'acqua della vasca e pulire la macchina con la frequenza necessaria. La vasca dispone di una uscita di scarico per tale scopo. Il livello di riempimento sare quello necessario per coprir la pompa completamente alla raggiungere le guid.
• Anche se la pompa di raffreddamento dispone di una tazzo-filtro, potrebbero penetrare nel suo interno residui e resti di materiale tagliato procurando il blocco dell'elica impulsatrice. Per prevenire il caso faccia funzionare la pompa periodicamente in un recipiente con acqua pulita durante vari minuti. Se fosse necessario, svitare il tappofiltro e pulire bene la turbina fino a quando non giri liberamente.
• Eliminare i possibili resti di materiale che si posso depositare sulle guide del carro.
• Sostituire il prima possibile qualiasi cavo elettrico che presenti tagli, rotture o qualiasi altro danno.
• Se la macchina non giace al coperto coprirla con tela impermeable.
• Alla fine di anni giornata lavorativa, spegnere la macchina e staccarla alla presa elettrica.

Le operazioni di manutenzione devono essere realizzate preferentemente da persona che conoscano la macchina ed il suo funzionamento.

Qualsiasi manipolazione della macchina si deve fare sempre con il motore spento ed il cavo d'alimentazione sconnesso. Non dimenticarsi di riordinare totalmente gli utili ed attrezzi utilizzati nella manutenzione.

Nel caso si avvistano anomalie o mal funzionamento, revisionare la macchina tramite un technician specializzato.

Fare attenzione sempre alle raccomandazioni di sicurezza segnalate in quello manuale.

Si vieta qualsiasi tipo di modifica in qualcuno dei pezzi, elementi o caratteristiche della macchina che l'utente faccia in modo independente. SIMA, S.A. non sare in nessun caso responsabile delle consequences che possono derivare dall'infrazione di tali raccomandazioni.

9.1 SOSTITUIZIONE DI UN DISCO DETERIORATO

Il disco da taglio e' uno degli elementi piu importanti in una sega. Un disco in buono stato e' fondamentale per raggiungere un ottimo rendimento della macchina; sostiturlo quando sia consumato o storto o crinato, rispetto ando le istruzioni descritte nel punto 3.3

Non usi nessun altro tipo di disco che non sia quello specificato in quello manuale e accertasi che corrisponda con le caratteristiche richieste di diametro massimo, diametro del foro centrale e numero massimo di giri sostabiliti.

Consideri che dentro al gruppo di dischi diamantati esistono diversi tipi secondo il materiale da tagliare, scelga sempre il piu appropriato al suo caso.

Per tutto l'esposito anteriormente, le raccomandiamo utilizezare sempre DISCHI ORIGINALI SIMA che compioso i requisiti tecnici di sicurezza richiesti ed offrono un' ampia gamma che soddisfa tutte le necessita' facilitando così una scelta corretta.

9.2 CORREZIONE DELL' INCLINAZIONE DEL DISCO

Le seghe da banco modello DAKAR PLUS escono alla fabbrica perfettamente regolate in modo che le posizioni di taglio 90^ e 45^ coincide quando la testata di taglio fa referenza hai limiti previsti (R, E Fig. 10). Se per quale colpo imprevisto o qualsiasi另一a causa si dovesse perdere la regolazione iniziale, dovremo correggere la posizione di quosti grani filettati:

Allentare la vite di fissaggio della testata di taglio (T, Fig.10) per lasciarla libera e cercare la posizione 90^ del disco con l'aiuto di una squadra sopra il carro da taglio e facendo reference al lato del disco. Se fosse necessario si dovra' regolare il grano filettato limite (E, Fig.10) fino a raggiungere una squadra perfetta a 90^ ; una volta raggiunta la posizione del disco a 90^ con i Ipiano del carro o bancale, stringiamo il suddetto grano facendo attenzione che la testata di taglio sia al limite massimo., in quello modo avremo corretto di nuovo la posizione 90^ con il suo limite.

Per la posizione di taglio di 45^ procederemo quello tipo ruotando la testata di taglio nel senso contrario, per questa operazione sara' necessario regolare il grano filettato (R, Fig.10) previsto como limite per questo angolo.

9.3 ALLINEAMENTO DEL DISCO CON LE GUIDE

Le seghe da banco DAKAR PLUS si verificano perfettamente in fabbrica prima della sua consegna.

Se per qualsiasi imprevisto il disco perde l'allineamento con le guide del carro si produrra' un taglio difettoso per cui e' necessario procedere ad un nuovo allineamento del disco rispetto alle guide del carro.

Per realizzare esta operazione sare necessario munirsi di una sbarra in acciaio di 4 o 5 mm di diametro (V, Fig.11) e 250 mm di lunghezza circa affilata in un estremo a forma di punta di mattita. Sara'anche necessario munirsi di un pezzo di ceramicà (piastrella o mattonella) (P, Fig.11) e un gesetto bianco. Si procedera nel segunte modo:

• Sconnettare la macchina alla rete elettrica
• Ritirare la protezione ed il disco (Vedi punto 3.3)
• Situare il pezzo sul carro con il lato smaltato verso il basso e impregnare di gesso la parte centrale del lato in vista.
• Collocare la sbarra (V, Fig.11) tra i piattelli di fissaggio del disco in modo che la punta aflata strisci con la mattonella sulla parte con gesso. strindere il bullone dell'albero motore. (Vedi figura 11).
• Spostare il carro in modo che la sbarra realizzizi una linea retta sulla mattonella.
• A continuazione ruotare l'albero motore in modo che la punta della sbarra si posizioni nel lato contrario (Vedi figura 11), spostare il carro in senso contrario all'anteriore per tracciare con la sbarra una nuova linea che dovva' coincidere esattamente con那一 della prima. Se non coincide, si allenteranno le viti di fissaggio del motore (T, Fig.11), correggeremo quando la posizione di quello fino a quando non corrispondono le linee tra cciate sul gesso. Una volta raggiunto l'allamento stringeremo nuovamente le viti del motore.

10. SOLUZIONE ALLE ANOMALIE PIU' FREQUENTI

ANOMALIA	POSIBILE CAUSA	SOLUZIONE
Il Motore non si accende	Mancanza di alimentazione elettrica	Revisionare l'entrata elettrica nel quadro del cantiere. Verificare la posizione del magnetotermico e differenziale nel quadro del cantiere.Revisionare il Buono stato del cavo d'estensione e il suo allaccio corretto ai due estremi
	Protezione t'érmica attivata(Interruttori monofasici)	aspettare raffreddamento del motore e ricaricare la protezione termica.
	Interruttore avariato	Sostituirlo
	Disco bloccato	Eliminare gli ostácoli che impediscono la sua rotazione
Motore accende molto lentamente e impiega troppo tempo a raggiungere i giri corretti	Condensatore danneggiato.(Motori monofásici)	Sostituirlo
Potenza di taglio insufficiente	Segmente o fili diamantati del disco pieni di materiale	Effettare varietagli su materiali abrasivi (Arenisca, cemento, Pietra, smerigliati)
	Disco inappropriato	Usare il disco appropriato per il materiale
	Bassa potenza nel motore	Revisionare motore nel Servizio Técnico.
Non arrivava acqua di raffreddamento al disco	Livello dell'acqua insufficiente nellaVASCA	Correggere il livello
	Pompa otturata	Svitare il tappo-filtro e pulire
	Pompa danneggiata	Sostituire pompa
	Chiave di passo chiusa	Aprire chiave di passo
Consumo prematur del disco	Raffreddamento insufficiente	Revisionare raffreddamento
	Avanzamento eccessivo	Diminuire avanzamento
	Disco inappropriato	Usare il disco appropriato per il materiale
Taglio difettoso	La macchina non e' allineata	Allineare (Vedi punto 6.3)
	Disco danneggiato o consumato	Cambiare il disco
	Disco inappropriato	Usare il disco appropriato per il materiale
Presenza di vibrazioni	oscillazione del disco	Verificare el condizioni del disco
	Fissaggio del disco difettoso	Revisionare il corretto incasso dei piattelli e l'albero motore. Stringere bene il bullone
	Disco storto	Cambiare il disco

11. CARATTERISTICHE TECNICHE

DATI	DAKAR PLUS MONOFASICA	DAKAR PLUS TRIFASICA
POTENZA MOTORE	3CV=2,2KW	4CV=3KW
TENSIONE MOTORE	230V	230V/400V
GIRI MOTORE	2800 R.P.M.
POTENZA POMPA RAFFREDDAMENTO	50W
TENSIONE POMPA RAFFREDDAMENTO	230V
DIAMETRO MASSIMO DISCO	350 mm
DIAMETRO FORO CENTRALE DISCO	25,4 mm
LUNGHEZZA TAGLIO	CON DISCO DIÁMETRO 300: 645 mm
	CON DISCO DIÁMETRO 350: 630 mm
PROFONDITA DI TAGLIO	CON DISCO DIÁMETRO 300: 75 mm
	CON DISCO DIÁMETRO 350: 100 mm
CAPACITA' VASCA RAFFREDDAMENTO	43 LITRI (Con il livello necessario)
PESO NETTO	66,4 Kg
DIMENSIONI CON PIEDISTALLI	(Lungo x Largo x Alto) 1080 x 686 x 1220 mm
DIMENSIONI SENZA PIEISTALLI	(Lungo x Largo x Alto) 1080 x 686 x 586 mm

12. GARANZIA

SIMA, S.A. fabbricante di macchinari per la costruzione edile, dispone di una rete di servizi tecnici Rete SERVÍ-SIMA. Le riparazioni effettuate in garanzia alla nostra Rete SERVÍ-SIMA, vengono sottoposte a delle condizioni con l'obbiettivo di garantire il servizio e qualita' delle stesse.

SIMA. S.A. garantisce tutti i loro fabbricati contro qualsiasi difetto di fabbricazione, rimanendo protetti dalle condizioni specificate nel documento allegato CONDIZIONI DI GARANZIA.

Le condizioni di garanzia cesseranno nel caso d'infrazione delle condizioni di pagamento stabilite.

SIMA S.A. si riserva il diritto di modificare i loro prodotti alla preavviso.

13. RICAMBI

I ricambi disponibili per le Seghe da banco modello DAKAR PLUS, fabbricate da SIMA S.A., vengono identificati perfettamente nella FIGURA 1 que si aggiunge con il presente manuale.

Per richiedere qualsiasi ricambio, dovra' mettersi in contatto con il settore di post-vendita di SIMA S.A. e specificare chiaramente il numero con il quale viene segnalato, cos' come il modello, numero di fabbricazione e anno di fabbricazione che si trova nella targhetto delle caratteristiche della macchina alla quale va destinato.

14. PROTEZIONE AMBIENTALE.

Si dovranno recuperare le materie prime alippo di sbarazzare i resti. Gli apparati, accessori, fluidi ed imballi dovranno essere spediti a posti indicati per il loro riutilizzo ecologico. I componenti di plastica vengono segnalati per la loro raccolta differenziata.

R.A.E.E. I residui degli apparati elettrici ed elettronici si dovranno depositare nei posti adatti per la sua raccolta differenziata.

15. DICHIARAZIONE SUI VALORI ACUSTICI.

Livello di potenza acustica emesso alla macchina ponderato.

DAKAR PLUS MONF.

LWA (dBa) 122

DAKAR PLUS TRIF.

LWA (dBa) 122

16. DICIHIARAZIONE SULLE VIBRAZIONI.

Il livello di esposizione alla vibrazione trasmessa alsystema mano-braccio e':

MODELLO	PER MANO SINISTRA m/s5	PER MANO DESTRA m/s5
DAKAR PLUS MONOF.	5,71220387313	4,71851454008
DAKAR PLUS TRIF.	5,71220387313	4,71851454008

Firma e timbro dello stabilimento Venditore

Firma del Cliente

CONDIZIONI DI GARANZIA

1.) SIMA, S.A. garantisce i loro prodotti contro qualsiasi detto di fabbricazione facendosi carico della riparazione dei macchinari avariati per questa causa, durante un periodo di UN ANNO, contando a partire alla DATA DI ACQUISTO, che OBBLIGATORIAMENTE deve rispecchiare nel Certificato di Garanzia.
2.) La garanzia, copre esclusivamente la mano d'opera e riparazione dei pezzi difettuosi del prodotto il quale modello e numero di seri di fabricazione sia indicato nel Certificato di Garanzia.
3.) Vengano totalmente esclude le spese originate per spostamenti, diete, alloggiamenti, casa come le spese di trasporto fino al domicilio di SIMA S.A., che saranno a carico del cliente.
4.) Non si potranno attribuire i difetti di fabbricazione delle avarie prodotte da mal uso, colpi, cadute, sinistri, uso indebito, effesso di voltaggio, istallazione inadequata o altre cause non imputabili al prodotto.
5.) Le riparazioni coperte alla GARANZIA, unicamente potranno realizzarsi nella propria ditta SIMA, S.A. o entita' autorizzate alla stessa, esendo competenza finale del settore technician di SIMA S.A. la accettazione della riparazione in Garanzia.
6.) Questa Garanzia rimane annullata a tutti gli effetti nei seguenti casi:
a) Per modificazione e/o manipolazione del Certificato di garanzia.
b) Quando di fatto o per chiare indizio i pezzi che compongono il prodotto sono stati riparati, modificati o sostituiti, totalmente o in parte, per mano di una officina, entita' o persona NO autorizzata dal settore Técnico di SIMA,S.A.
c) Quando s'istallano nel prodotto pezioni o dispositivi non omologati da SIMA, S.A.
7.) SIMA S.A. non si assume la responsabilita' dei danni derivanti o vincolati a una avaria del prodotto. Questi includono, pero alla limitarsi ad essi, i problemi, le spese di trasporto, le chiamate Telefonicas e la perdita dei beni personali o commerciali, sono come la perdita dello stipendio o deposito.
8.) I motori elettrici o a scoppi, nel caso di un' avaria durante il periodo di Garanzia, devono essere spediti al domicilio di SIMA S.A. o al servizio tecnico autorizzato dal fabbricante del motore, per la determinazione della sua Garanzia.
9.) Il Certificato di Garanzia dovra' essere in possesso di SIMA S.A. in una scadenza non superiore ai TRENTA giorni naturali a partire alla data di vendita del prodotto, per fareBeneficio della Garanzia.Per reclamare la garanzia dovra'presentare la fattura dell'acquisto timbrata dallo stabilimento venditore con il numero di seri del prodotto.

SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A.

Firma e timbro dello stabilimento Venditore

Firma del Cliente

CONDIZIONI DI GARANZIA

1.) SIMA, S.A. garantisce i loro prodotti contro qualsiasi detto di fabbricazione facendosi carico della riparazione dei macchinari avariati per questa causa, durante un periodo di UN ANNO, contando a partire alla DATA DI ACQUISTO, che OBBLIGATORIAMENTE deve rispecchiare nel Certificato di Garanzia.
2.) La garanzia, copre esclusivamente la mano d'opera e riparazione dei pezzi difettosi del prodotto il quale modello e numero di seri di fabricazione sia indicato nel Certificato di Garanzia.
3.) Vengano totalmente esclude le spese originate per spostamenti, diete, alloggiamenti, casa come le spese di trasporto fino al domicilio di SIMA S.A., che saranno a carico del cliente.
4.) Non si potranno attribuire i difetti di fabbricazione alle avarie prodotte da mal uso, colpi, cadute, sinistri, uso indebito, effesso di voltaggio, istallazione inadequata o altre cause non imputabili al prodotto.
5.) Le riparazioni coperte alla GARANZIA, unicamente potranno realizzarsi nella propria ditta SIMA, S.A. o entita' autorizzate alla stessa, esendo competenza finale del settore technician di SIMA S.A. la accettazione della riparazione in Garanzia.
6.) Questa Garanzia rimane annullata a tutti gli effetti nei seguenti casi:
a) Per modifica e/o manipolazione del Certificato di garanzia.
b) Quando di fatto o per chiare indizio i pezzi che compongono il prodotto sono stati riparati, modificati o sostituiti, totalmente o in parte, per mano di una officina, entita' o persona NO autorizzata dal settore Técnico di SIMA,S.A.
c) Quando s'istallano nel prodotto pezioni di dispositivi non omologati da SIMA, S.A.
7.) SIMA S.A. non si assume la responsabilita' dei danni derivanti o vincolati a una avaria del prodotto. Questi includono, pero sono limitarsi adesso, i problemi, le spese di trasporto, le chiamate Telefonicas e la perdita dei beni personali o commerciali,osi come la perdita dello stipendio o deposito.
8.) I motori elettrici o a scoppi, nel caso di un' avaria durante il periodo di Garanzia, devono essere spediti al domicilio di SIMA S.A. o al servizio tecnico autorizzato dal fabbricante del motore, per la determinazione della sua Garanzia.
9.) Il Certificato di Garanzia dovra' stare in possesso di SIMA S.A. in una scadenza non superiore ai TRENTA giorni naturali a partire nella data di vendita del prodotto, per fareBeneficio della Garanzia.Per reclamare la garanzia dovra'presentare la fattura dell'acquisto timbrata dallo stabilimento venditore con il numero di seri del prodotto.

CEPTNΦNKAT COOTBECTBЯ EC

AO CHMA
