MANUALE UTENTE WD4290 KARCHER

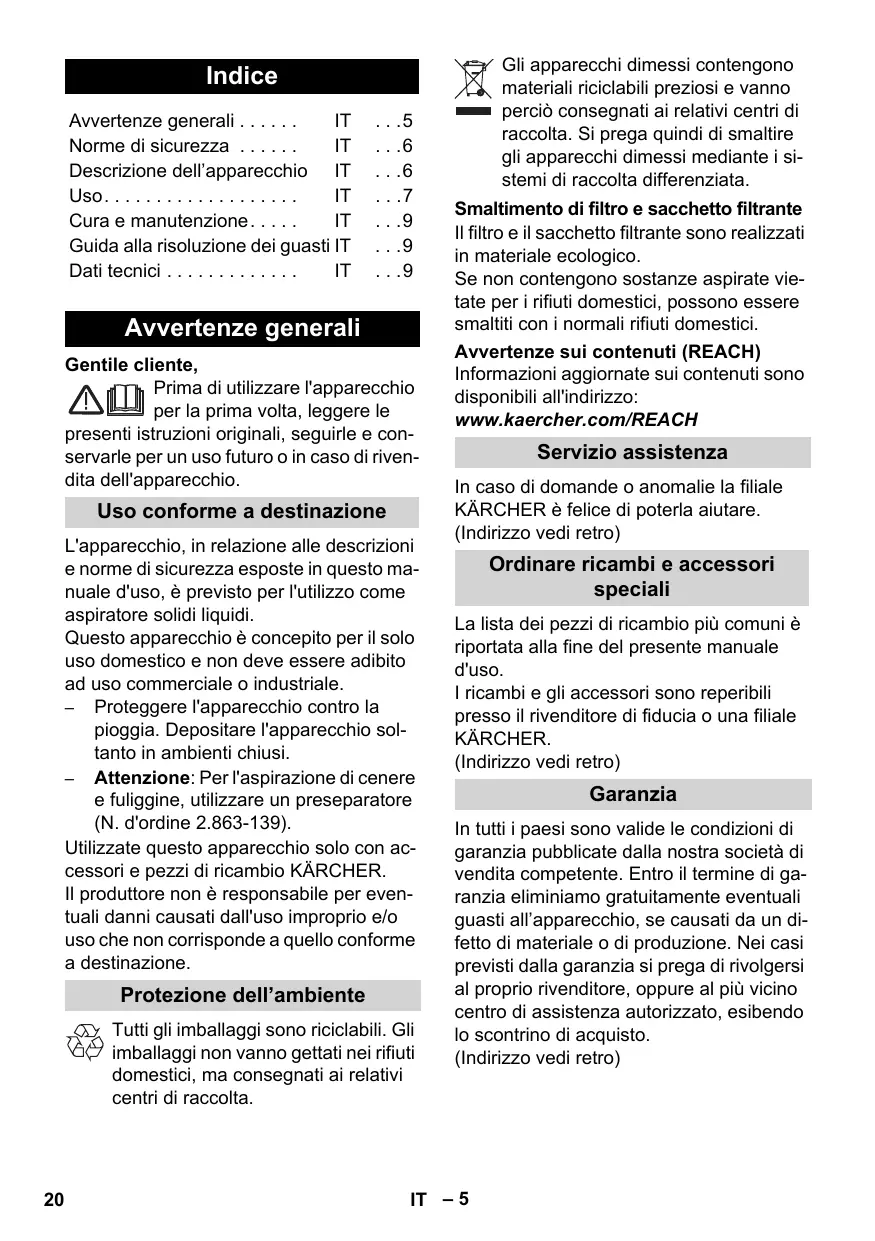

Descrizione dell'apparecchio IT . .6

Uso . IT 7

Cura e manutenzione. IT .9

Guida alla risoluzione dei guasti IT 9

Dati tecnici IT 9

Avvertenze generali

Gentile cliente,

Prima diutilizzare l'apparecchio per la primaolta,leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Uso conforme a destinazione

L'apparecchio, in relazione alle descrizioni e norme di sicurezza esposte in quello manuale d'uso, è previsto per l'utilizzo come aspiratore solidi liquidi.

Questo apparecchio è concepito per il solo uso domestico e non deve essere adibito ad uso commerciale o industriiale.

Proteggere l'apparecchio contro la pioggia. Depositate l'apparecchio soltanto in ambienti chiusi.
- Attenzione: Per l'aspirazione di genere e fuliggine, utilizzare un preseparatore (N. d'ordine 2.863-139).

Utilizzate quello appearecchio solo con accessori e pezzi di ricambio KÄRCHER. Il produttore non è responsabile per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme a destinazione.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vannogettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli appearecchi dimessi contengono materiali riciclabili preziosi e vanno percio consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli appearecchi dimessi mediante i sistemi di raccolta differenziata.

Smaltimento di filtro e sacchetto filtrante

Ilhetto e il sacchetto filtrante sono realizzati in materiale ecologico.

Se non contengono sostanze aspirate vieta tate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici.

Avvertenze sui contentuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

In caso di dati o anomalie la filiale KÄRCHER è felice di poterla aiutare. (Indirizzo vedi retro)

Ordinare ricambi e accessori speciali

La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso.

I ricambi e gli accessori sono reperibili.
presso il rivenditore di fiducia o una filiale.
KARCHER.

(Indirizzo vedi retro)

Garanzia

In tutti i paesi sono valide le condizioni di garanzia pubblicate alla nostra società di vendita competente. Entro il termine di garanzia eliminiamo Gratisamente eventuali guasti all'apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Norme di sicurezza

• Questo apparecchio non è indicato per essere usato da persone con delle limitate capacità fisiche, sensoriali o mentali e da persona che abbiano poca esperienza e/o conoscenza dello strumento a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da但这a ricevuto istruzioni su come useare l'apparecchio.
• I bambini possono utilizzato l'apparecchio sostanto se sono maggiori di 8 anni e vengono supervisionati per la loro sicurezza da una persona incaricata o che abbiano da但这a ricevuto istruzioni su come usare.
• Tenere le pellicole di imballaggio fuori alla portata dei bambini. Rischio di asfissia!
• Disattivare l'apparecchio dopo agli impiego e prima di agli pulizia/manutenzione.
  Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
• E^ vietato l'utilizzo in ambienti a rischio di esplosione.

Collegamento elettrico

Collegare l'apparecchio solo a corrente alternata. La tensione deve correpondere a quale indica sulla targhetta dell'apparecchio.

Pericolo di scosse elettriche

Non toccare mai la spina e la presa con le mani bagnate.

Non staccare la spina alla presa tirando il cavo di collegamento.

Prima di agli utilizzo controllare che il cavò di allacciamento e la spina di alimentazione non presentino danni. Far sostuire immediamente il cavò di allacciamento danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.

Per evitare incidenti elettrici raccomandiamo di collegare l'apparecchio a prese elettriche dotate di interrottore differenziale (con corrente differenziale nominale I dn non superiore a 30 mA).

Attenzione

Determine sostanze possono formare In-sieme all'aria di aspirazione vapori e misce-le esplosivi.

Non aspirare mai le seguenti sostanje:

gas esplosivi o infiammabili, liquidi e polveri (polveri reattive)
- Polveri di metallo reattive (ad es. alluminio, magnesio, zinco) insieme a detergenti fortemente alcalini ed acidi
Acidi e soluzioni alcaline allo stato puro
- Soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio).

Questesostenze possono inoltre corrodere i materiali dell'apparecchio.

Descrizione dell'apparecchio

Figure riportate sulla pagina pieghevole!

Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di danni del contento. Nel caso in cui si riscontrino danni dovuti al trasporto, informare immediatamente il proprio rivenditore.

1 Raccordo tubo flessibile di aspirazione

Per il collegamento del tubo flessibile per l'aspirazione.

Nota: Per la rimozione premere con il police ed estrarre il tubo flessibile di aspirazione.

2 Raccordo di soffiatura

Inserire il tubo flessibile di aspirazione nell'apposto attacco. In quello modo la funzione di soffiaggio è attenuata.

3 Maniglia di trasporto

Per trasportare l'apparecchio o per rimuovere la testa dell'apparecchio dopo lo sblocco.

4 Alloggio accessori, testa dell'apparecchio
Questo alloggiamento per gli accessori consente di conservare le bocchette di aspirazione sulla testa dell'apparecchio.
5 Tasto avvolgimento cavo di alimentazione
6 Alloggio accessori, gancio

Questo alloggiamento per gli accessori consente di conservare il tubo flessibile di aspirazione e le bocchette di aspirazione.

7 Interrupttore girevole (ON/OFF)
Posizione I: Aspirazione o soffiatura.
Posizione 0: l'apparecchio è spento.
8 Posizione parcheggio
9 Alloggio accessori, contentitore

Questo alloggiamento per gli accessori consente di conservare i tubi di aspirazione o altri accessori.

10 Tappogirevole

Il tappo girevole serve per la chiusura della testa dell'apparecchio e del recipiente. Per lo sbloccaggio del tappo girevole ruotare in senso della freccia fino a liberare il bloccaggio.

Ruota pivottante
12 Sacchetto filtro

Nota: Per l'aspirazione di liquidi non usare alcun sacchetto filtering!

Suggerimento: Per l'aspirazione di polvere fine insereire il sacchettochio.

13 Filtro a cartuccia

Ilchio a cartuccia devesse inserto sempre, sias per l'aspirazione di liquidi che per l'aspirazione a secco.

Nota: Prima di riutilizzare ilhetto a cartuccia per l'aspirazione a secco è necessario asciugarlo.

14 Tubo flessibile di aspirazione con impugnatura

15 Tubi rigidi di aspirazione 2 × 0,5 ~m

16 Bocchetta pavimenti (con leva di commutazione)

Per l'aspirazione di superfici dure e tappeti: Leva su symbolo per tappeti Leva su symbolo per superfici dure

17 Bocchetta fessure

Per bordi, giunti, radiatori e zone dificilmente accessibili.

18 Bocchetta poltrone

Per aspirare mobili imbottiti, materassi, ten de e simili.

Uso

Lavorare sempre con il filtro a cartuccia inserito sia durante l'aspirazione a secco e di liquidi.

Prima della messa in funzione

Figura A1 Prima della messa in funzione montare i componenti singoli dell'apparecchio.
Figura A2 Suggerimento: Per l'aspirazione di polvere fine insere il sacchettochio.

Messa in funzione

→ Figura B1

Montare gli accessori

→ Figura B2

Inserire la spina di alimentazione.

→ Figura B3

Accendere l'apparecchio.

Aspirazione a secco

Lavorare solo con il filtro a cartuccia asciutto.

Suggerimento: Per l'aspirazione di polvere fine inserire il sacchettochio.

(vedi descrizione / figura 23)

Il livello di riempimento del sacchetto filtrante dipende dallo sporco che viene aspirato.

Nel caso di polveri fini, sabbia, ecc. sostuire spesso il sacchetto filtrante.

Il sacchetto filtrante usurato più scoppiare, pertanto va sostituito in tempo!

Attenzione: Per l'aspirazione dicene e fuliggine,utilizzare un preseparatore (N.d'ordine 2.863-139).

Aspirazione liquidi

Per aspirare l'umidità o liquidi montare l'accessorio sul tubo di aspirazione o direttamente sulla maniglia.

Attenzione:

Non usare il sacchetto filtro!

In caso di formazione di schiuma o fuoriuscita di liquido, spegnere immediatamente l'apparecchio!

Avviso: se il vano raccolta è piano, un galleggiante chiude l'apertura di aspirazione e l'apparecchio gira ad una maggiore velocità. Spagnere immediatamente l'apparecchio e vuotare il vano raccolta.

Funzione di soffiatura

Pulizia di punti difficultmente accessibili o in cui l'aspirazione non è possibile, ad es. foglie dal letto di ghiaia.

Figura C1

Inserire il tubo flessibile di aspirazione nell'apposto attacco. In quello modulo la funzione di soffiaggio è attenuata.

Interrompere il funzionamento

Spegnere l'apparecchio.
Figura D1

Agganciare la bocchetta per pavimenti nella posizione di parcheggio.

Dopo I'uso

→ Specnere l'apparecchio e staccare la spina.

Svuotare il contentitore

→ Figura E1

Rimuovere la testa dell'apparecchio e svuotare il serbatoio.

Deposito dell'apparecchio

→ Figura E2

Avvolgere il cavo di allacciamento alla retetramite l'avolgicavo e conservare gli accessori nell'apparecchio.

Conservare l'apparecchio in luoghi asciutti.

Cura e manutenzione

Pericolo

Prima di agli'intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina.

Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuati solo dal servizio clienti autorizzato.

Attenzione

Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immergere mai l'apparecchio in acqua.

Pulire l'apparecchio e gli accessori in plastica con un normale detergente per materiale sintetico.
Sciacquare all'occorrenza il contentatore e gli accessori con dell'acqua ed asciugarli prima del loro riutilizzo.
Figura F1

All'occorrezza pulire il filtrato a cartuccia solo sotto acqua corrente; non strofina-re o spazzolare. Ascuiarlo completeness prima di inserirlo.

Guida alla risoluzione dei guasti

L'avolgimento del cavo di alimentazione non funziona

Il cavo di alimentazione的概率. è sporco, pulire il cavo.

Diminuzione della potenza di aspirazione

Se la potenza di aspirazione dell'apparecchio diminuisce, controllare i seguenti punti.

Accessori, tubo flessibile di aspirazione o tubi di aspirazione otturati. Eliminare le otturazioni con un bastocino.
Il sacchetto filtrante è piano. Inserire un nuovo sacchetto. (vedi descrizione / figura 2)
Il filtrato a cartuccia è sporco: Battere il filtrato a cartuccia ed all'occor- renza pulirlo fatto acqua corrente. (vedi descrizione / figura
Sostituire il Filtering a cartuccia danneggiato.

Dati tecnici

Con riserva di modifiche tecniche!

Tensione 1~50/60 Hz	220 - 240	V
Potenza Pnom	1400	W
Potenza Pmax	1600	W
Protezione rete (fusibile ridardato)	10	A
Capacità vano raccolta	25	I
Assorbimento di acqua con impugnatura	15	I
Assorbimento di acqua con bocchetta per patti	13	I
Cavo di alimentazione	H 05VV-F2x1
Pressione acustica (EN 60704-2-1)	69	dB(A)
Peso (senza accessori)	7,7	kg
