MANUALE UTENTE IP EYE ANYWHERE MARMITEK

GUIDA RAPIDA ALL'INSTALLAZIONE 35

KORTE INSTALLATIE HANDLEIDING 43

SAFETYWARNINGS

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato那是 prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperatureccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apporte personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina gli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non après mai il prodotto: L'apparecchio può contener componenti la cui tension è extremamente pericolosa. Lasciarefare riparazioni o modifiche escludivamente a personale esperto.
• Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Non utilizzato mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

1 PREPARAZIONE

Contenuto della confezione

Controllare con attenzione i contentuti della confezione che deve contentere i seguenti elementi. In caso gli elementi siano danneggiati o manchino, contattare il rivenditore autorizzato locale.

Una telecamera di rete Marmitek IP Eye AnywhereTM
Un adattatore di corrente CA
Un'antenna esterna (per i modelli wireless)
Un supporto per la telecamera
Un cavo Ethernet (como RJ-45)
Un CD-ROM di installmente (English)
Una Guida rapida all'installazione

Requisiti del sistema

Rete

LAN: Ethernet 10Base-To Fast Ethernet 100Base-TX.

WLAN: IEEE 802.11b/g (per il modello wireless).

Accedere alla telecamera usando il browser web

Piattaforma: Microsoft® Windows® 2000/XP/Vista/7

CPU: Intel Pentium III 800MHz o superiore

RAM: 512MB

Risoluzione: 800x600 o superiore

Interfaccia: Microsoft® Internet Explorer 5.0 o superiore

■ Software UltraView

Piattaforma: Microsoft® Windows® 2000/XP/Vista/7

CPU: Intel Pentium III 800MHz o superiore e 512MB RAM per 1 camera collegata

CPU: Intel Pentium 4 3.4 GHz o superiore e 2GB RAM per 9 ~16 camere collegiate

Risoluzione: 1024x768 o superiore

2 MONTAGGIO DELLATELECAMERA

Installazione del supporto della telecamera

La telecamera è dotata di un supporto, che usa una testa filettata inclinabile per bloccare il foro della vite. Quando il supporto è attacato, la telecamera può essere collocata ovunque, montandola usando i tre fori per le viti sulla base del supporto.

Supporto della telecamera

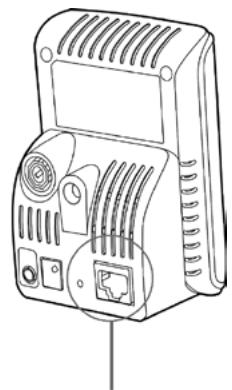

Collegamento della IP Eye Anywhere™ telecamera alla LAN

Utilizzare il cavo Ethernet in dotazione per collegare la telecamera alla LAN.

L'apparecchio si accende automaticamente, una volta collegato l'adattatore di corrente CA. è possible verificare lo stato dell'alimentazione mediante il LED sul pannello anteriore della telecamera.

Una volta collegata, il LED inizia a lampeggiare di colore verde. In esta fase la telecamera è in standby e pronta per l'uso.

Collegamento del cavo Ethernet

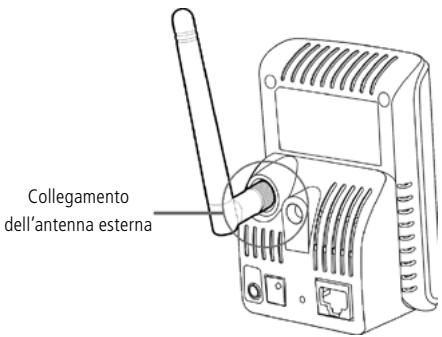

Collegamento della telecamera alla WLAN

Se nell'ambiente di applicazione si usa una rete wireless, è necessario collegare alla telegamera l'antenna esterna in dotazione. Quando è accesa, la telegamerariba automaticamente un punto d'acceso mediante SSID "predefinito".

NOTASe la telecamera non è in grado di collegarsi alla rete wireless, è necessario utilizzato la LAN e poi procedere con le impostazioni della WLAN.

3 ACCEDERE ALLA TELECAMERA

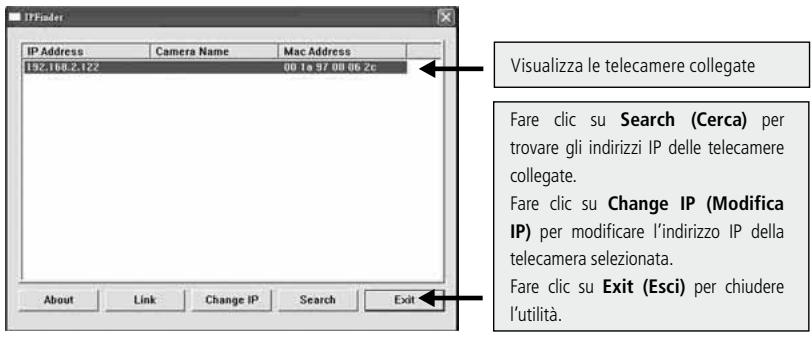

Uso di IP Finder

1. Inserire il CD-ROM di installatione nell'unità CD-ROM del computer per iniziare il programma di esecuzione automatica.
2. Fare cig su IP Finder per avviare l'utilità. Il pannello di controllo apparirà come illustrato di seguito.

1. Una volta ottenuo l'indirizzo IP della telecamera, avviare il browser web o Ultra View per accedere alla telecamera.

SUGGERIMENTO II CD-ROM di installatione fornisce un programma d'installazione che consente di installare IP Finder sul computer. Per installare IP Finder, fare cli su Install Software (Installa software), quindi selezionare IP Finder nella schermata d'esecuzione automatica.

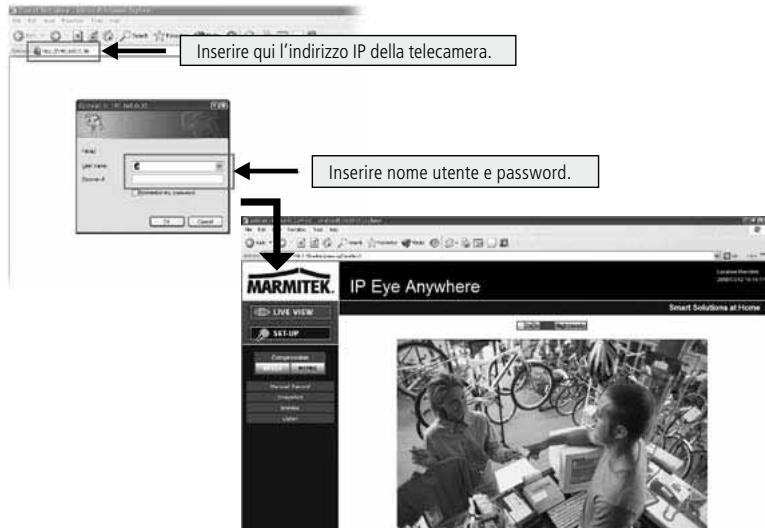

Accedere alla telecamera

1. Aprire il browser web del computer (ad esempio: Microsoft Internet Explorer, come in这对于 this).
2. Nella barra dell'indirizzo insere l'indirizzo IP predefinito (192.168.0.30) o quello trovato da IP Finder, quando premere [Enter] (Invio).
3. Quando appeare la finestra d'accesso, insere il nome utente (admin) e la password (admin) predefiniti, quando premere OK per accedere alla schermata principale di configurazione web della telecamera.
4. Cliccare sul pulsante destro e selezionare Install Active X Control.
5. Fare cli su Install.

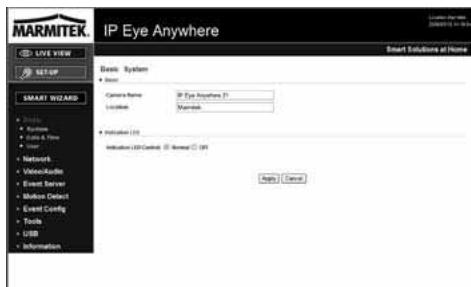

1. Fare clic su Setup (Configurazione), quindi su Smart Wizard (Procedura guidata) per configurare velocemente la telecamera. La procedura guidata Smart Wizard assistera durante le impostazioni necessarie, fornendo istruzioni dettagliate per agli fase.

4 SUGGERIMENTI

Per altre informazioni,fare riferimento alla Guida all'installazione avanzata containuta nel CD di installmente.

Per i dettagli sul funzionamento di Ultra View, fare riferimento alla Guida all'uso del software containuta nel CD di INSTALLazione in dotazione.

In caso di problemi con i prodotti, mettersi in contatto con il rivenditore autorizzato locale.

CARATTERISTICHE TECNICHE

Veda le page 40 e 41

ATTENZIONE

Questo appearecchio è destinato all'utilizzo in tutti gli Stati dell'UE e negli Stati EFTA.

Attenzione: si prevedono limitazioni nell'utilizzo di quello prodotto, nei seguenti Paesi:

• Belgio: Banda 2.4 GHz. L'utilizzo di但这a banda è limitato e varia in base all'area geografica. Per informazioni aggiornate, consultare il site http://www.bipt.be.
• Francia: Banda 2.4 GHz. L'utilizzo di canali diversi da 10, 11, 12, 13 (2457, 2462, 2467 e 2472 MHz) più essere limitato e varia in base all'area geografica. Per informazioni aggiornate, si rimanda all'Autorité de Régulation des Telecommunications (http://www.artelecom.fr).

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con quello symbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziate. Il simbolo indica che quello prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario

smaltire sia quosti prodotti si le altre apparecchiature elettriche ed elettroniche mediatingle specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences potenzialmente negative per I'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Scheda tecnica (1)	IP Eye Anywhere 10	IP Eye Anywhere 11	IP Eye Anywhere 20	IP Eye Anywhere 21
Sensore immagine
Sensore immagine	Sensore CMOS a colori da 1/4"
Risoluzione	640 x 480, 320 x 240, 160 x 120
Illuminazione minima	0,5 LUX
Lente
Diaflamma (F/No.)	2,6		2,8
Lunghezza del fuoco	4,6mm		4,5 mm
Angolo di veduta (diagonale)	60 gradi
Elaborazione dell'imagine
Compressione	MJPEG		MPEG4/MJPEG dual streaming
Controllo automatico di esposizione	Si
Bilanciamento del bianco automatico	Si
Controllo automatico di guadagno	Si
Frequenza di illuminazione	50Hz, 60Hz o Outdoor (all'aperto)
Risoluzione immagine e immagini al secondo	VGA (640 x 480): 30 fps, QVGA (320 x 240): 30 fps, QQVGA (160 x 120): 30 fps
Multiprofilo	Non applicabile		3 profili contemporaneamente
Sistema
Processo di rete	Basato su ARM9
Sistema ROM	4MByte NOR Flash		8MByte NOR Flash
Sistema RAM	16MByte SDRAM		32MByte SDRAM
Potenza	DC5V, 230VAC 50 Hz
Consumo	6 watts max.		8 watts max.
Ambiente	Temperatura ambiente: 0 ~ 45, umidità di aria: 20% ~ 85% non condensando
	Temperatura di memorizzazione: -15 ~ 60, umidità di aria: 0% ~ 90% non condensando
Audio
Audio in	Non applicabile		Microfono onnidirezione interno
Sensibilità	Non applicabile		-48dB +/-3 dB
Risposta di frequenza	Non applicabile		50~16000Hz
Audio Codec	Non applicabile		PCM/AMR
Comunicazione
Ethernet	Una porta RJ45; compatible con IEEE 802.3u
	10/100 Mbps Fast Ethernet con Auto-MIDIX
Senza fisi	Non applicabile	802.11b/g LAN sansa fili	Non applicabile	802.11b/g LAN sansa fili
Protocolli di supporto	TCP/IP, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP,FTP, HTTP, PPPoE, UPnP	TCP/IP, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP,FTP, HTTP, Samba, PPPoE, UPnP, FTP, RTSP, RTP, Verde
LED e tasto
LED di energia	Arancione
LED di collegamento/attività	Verde
Tasto di reset	Premere e rilesciare il tasto per il riavvio. Tenero premuto durante più di 5 secondi per ritornare alle impostazioni di fabbrica
Altri
Antenna	Non applicabile	Antenna dipola esterna	Non applicabile	Antenna dipola estema
Porta USB	Non applicabile		Una presa tipo A porta host USB 1.1 (distribuzione di energia: 500mA Max.)
Tasti di scollegamento USB	Non applicabile		Premere e tenero premuto per 4 secondi per il componente di scollegamento USB

Scheda tecnica (2)	IP Eye Anywhere 10	IP Eye Anywhere 11	IP Eye Anywhere 20	IP Eye Anywhere 21
Caratteristiche
Regolazione immagine	Luminosità, definizione, saturationazione
Negativo e Mirror (specchio)	Si
Zoom digitale	3x
Impostazione immagin al secondo	Si (1-25fps, Auto)
Impostazione ratiocompressione	5 livelli di impostazione: più basso, basso, normale, alto, più alto
Supporto 3GPP	No	Si
Impostazione IP	Indirizzo IP statico, DHCP, PPPoE
E-mail	Supporta mail di SMTP, progettazione, account E-mail con due destinazioni
Gestione tempo	Impostazione dellora manuale, server di tempo e supporto NTP
Gestione eventi	Eventi iniziati dall'a valerazione di movimento o secondo lo schema, scarcare un'immagine/trasmettere via e-mail, FTP
	Non applicabile	Registrazione per il file di video al PC, memoria di rete, disco USB flash
Scarico FTP	Progettazione
Rivelazione di movimento	2 schermate scalabili
Filtro IP	Si
Gestione sistema	Gestione basata sulinternet, software di applicazione
Configurazione di componenti	Backup/pristino al/del file di configurazione
Gestione utenti	Protezione tramite password e 3 livelli di autorizzazione
	Utienti ospiti dispongono solo della funzione guardare video	Utienti ospiti dispongono solo delle funzioni guardare video e ascoltare audio
	Utienti generali sono autorizzati alla paglia di Live View (imimagin dal vivo)
	Il gestore dispone di Guardare video e Tutte le impostazioni di configg. (impost. di fabbrica; admin/admin)
Sicurezzaswana fii	Non applicabile	WEP 64/128 bit, WPA (TKIP), WPA2	Non applicable	WEP 64/128 bit, WPA (TKIP), WPA2
Log delsystema	Non applicabile	100 registrazioni (max.) nella memoria SDRAM
Controllo LED	Normale/Spento
Smart Setup Wizard	Installazione rapida, passo dopato passo
Funzione di reset	Tasto per ripristinarre tutte le impostazioni di fabbrica
Navigatore	Internet Explorer 6.0 o superiore, Firefox (solo nel modo MJPEG), Safari (solo nel modo MJPEG)
API	Per sviluppare il software di applicazione
Software
Sistema di operazione supportato	Windows 2000/ XP/Vista/7
Software di applicazione	Canale: 16 CHs, Registrazione, Replay, Rivelazione di movimento, Backup/pristino al/del file di configurazione
		Supporto audio
Tracciatore IP	Cerca automaticamente nella LAN vindirizzo IP della camera
Requisiti di sistema minimali
Informazioni generali
Hardware	Lettore CD ROM
Piattaforma	Microsoft® Windows® 2000/XP/Vista/7
Rete	10Base-T Ethernet o 100Base-TX Fast Ethernet
Senza fii	IEEE 802.11b/g.	IEEE 802.11b/g.
Camera
Processor	Intel Pentium 3 350MHz o superiore	Intel Pentium 3 800MHz o superiore
Memoria	128MB	512MB
Risolutione schermo	800x600 o superiore
Navigatore internet	Microsoft® Internet Explorer 6.0 o superiore, Apple Safari 2 o superiore, Mozilla Firefox 2.00 o superiore
Software di applicazione
Processor	1 camera collegata: Intel Pentium III 800MHz; 512MB RAM2 ~ 4 camere collegate : Intel Pentium 4 1.3GHz; 512MB RAM5 ~ 8 camere collegate : Intel Pentium 4 2.4GHz; 1GB RAM9 ~ 16 camere collegate : Intel Pentium 4 3.4GHz; 2GB RAM		1 camera collegata: Intel Pentium III 800MHz; 512MB RAM2 ~ 4 camere collegate : Intel Pentium 4 1.3GHz; 512MB RAM5 ~ 8 camere collegate : Intel Pentium 4 2.4GHz; 1GB RAM9 ~ 16 camere collegate : Intel Pentium 4 3.4GHz; 2 GB RAM
Risolutione schermo	1024x768 o superiore
