MANUALE UTENTE LCI-RTS105 POLK AUDIO

Diffusori home theatre Reference ad elevate prestazioni per installmente in pareti

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attentione alle avertenze.
   4.Seguire tutte le istruzioni
4. Non utilizzato quello apparato vicino all'acqua.
5. Pulire solo con un panno asciutto.
6. Non bloccare alcuna aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
7. Non installare vicino a fonti di calore come ad esempio radiatori, camini, stufe o altre apparetti che generino calore, inclusi gli amplificatori.
8. Contattare personale di assistenza qualificato per qualsiasi intervento di assistenza. Ottenere assistenza se l'apparato è danneggiato in alcun modo, se è stato versato del liquido, se l' apparato è stato esesto a pioggia o umidità, se non funziona normalmente o se è caduto.
9. AVVERTENZA: per evitare i rischi di incendio e di scossa elettrica, non esporre l' apparato alla pioggia o all'umidità e non posizionare sull'unità alcun contentatore contente un liquido, come ad esempio un vaso.

Smaltimento del prodotto -Seguire le norme internazionali, nazionali e locali per lo smaltimento di quello prodotto. Per ulteriori informazioni, contattare il proprio rivenditore oppure l'importatore/distributore nel proprio Paese. Per ottenere un elenco di fornatori/distributori, visitare il situ Web Polk Audio www.polkaudio.com oppure contatare Polk Audio all'indirizzo 5601 Metro Drive Baltimore, Maryland 21215, USA -Telefono: [phone].

COMPLETARE L'INVENTARIO

All'interno del contentatore del diffusore LCi-RTS105, troverete quando segue:

1. Un diffusore LCi-RTS105
2. Dima per il montaggio del diffusore
3. Copertura per verniciatura
4. Due mascherine (una in retina, una un tessuto)
5. Manuale dell'unità LCi-RTS105
6. Scheda di registrazione

Note importance: Nel caso in cui si notassero danni o parti mancanti, oppure se il diffusore LCf-RTS105 non dovesse funzionare, notificare immediamente il servizio assistenza installmente Polk Audio al numero 800-377-7655.

INSTALLAZIONE CONSIGLIATA PER PRESTAZIONI OTTIMALI

Nota importante: I diffusori della serie LCI-RTS sono solo per installazioni in ambienti chiusi. Non sono concepiti per uso all'aperto.

É necessario conoscere e seguire tutte le norme locali in materia edilizia e di sicurezza antincendio. É inoltre necessario familiarizzarsi con l'area dietro la parete o al soffitto nel quale si preveDE di installare i diffusori. Utilizzato sempre cavi che permettano di rispettoare le norme edilizie e di sicurezza antincendio appropriate. Per ottenere la migliorare qualita del suono, si consiglia di utilizzato cavi con 14 AWP di spessore minimo. (Note: per effettuare il cabaggio si consiglia di utilizzazione professionisti esperti.)

Durante l'installazione nella parete dei diffusori dellaserie LC,i, prestare attenzione al peso del modello specifico (vedere la pagina delle caratteristiche tecniche per il peso del proprio modello) e alla robustezza del materiale nel quale viene installato il diffusore. Prestare attenzione a travetti nascosti, cavi elettrici e tubature nella parete o nel soffitto nel quale vengono installati i diffusori.

Qualora non si disponga dell'esperienza o degli strumenti necessari per effettuare l'installazione, rivolgersi al proprio rivenditore Polk Audio o un installatore professionista.

CAVI CONSIGLIATI

Distanza	Spessore (AWP)
Fino a 7,5 m	18 o 16
Più di 7,5 m ma meno di 15 m	16 o 14
Più di 15 m ma meno di 22,5 m	14 o 12
Più di 22,5 m	12

PRESTAZIONI THX

Per ottener le prestazioni THX™, utilizes la mascherina in tessuto; posizionare l'interruttore tweeter su "normal" e l'interruttore Wall Distance (distanza alla parete) su >2 (più di 60 cm).

INSTALLAZIONDE DEL DIFFUSORE LCI-RTS105

Sono necessari:

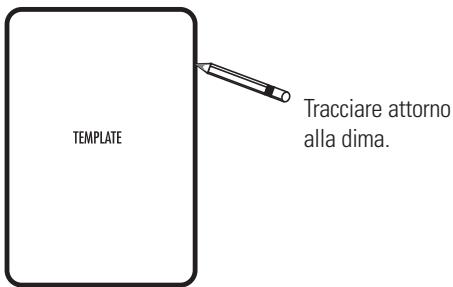

• Matita per contrassegnare la posizione in cui effettuare l'installazione.

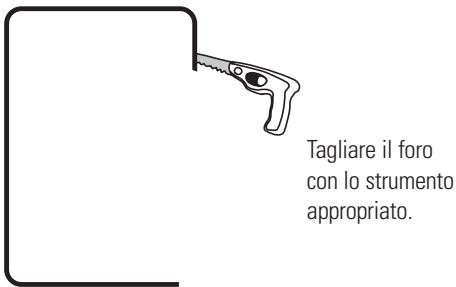

• Sega, lama o altri strumento necessario per tagliare il cartongesso o altre materia nella superficie della parete.
• Livella a bolla.
  Cacciavite (preferibilmente elettrico) con punta a stella Phillips.
• Trapano elettrico con la punta appropriata (facoltativo, per iniziare a tagliare la parete).

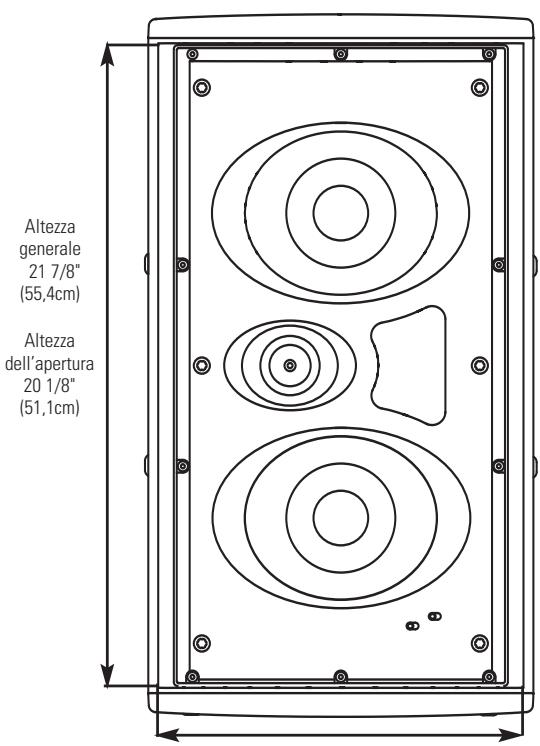

DIMENSIONI FISICHE
Larghezza generale 12^ (30,5cm)
Larghezza dell'apertura 105/8" (27,0cm)

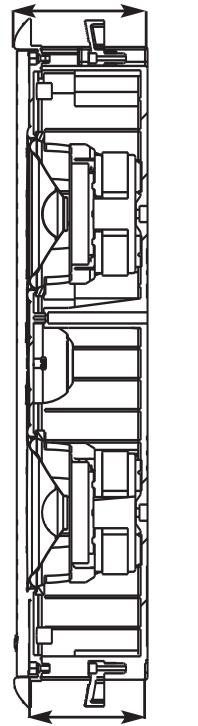

Profondità misurata dal retro della cassa al retro del baffle
4 1/4" (10,8cm)
Prof. che amme.un drywall 1 / 2^n 33//4" (9,5cm)

CARATTERISTICTECNICHE

Modello	LCi-RTS105
Amplificazione consigliata (W per canale)	10-250W
Impedenza (nominale)	4 Ohms
Risposta in frequenza (+/-3 dB)	50Hz – 27kHz (80Hz-26kHz)
Efficienza (2,83 V a 1 M)	92db
Peso del diffusore	12.5 lbs.
Prof. che amme.un drywall 1/2"	3 3/4" (9,5cm)

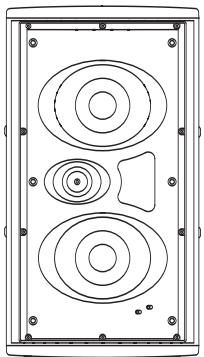

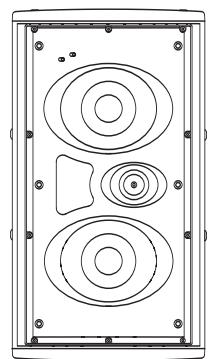

Note: I diffusori LC-i-RTS105 sono concepti per un'in-Installatione speculare. Cio vuol dire che il tweeteter è sempre positizzato verso l'esterno quando il diffusore è montato nella parete. Per far ciòISTA capovolgere il diffusore.

SINISTRA

DESTRA

SISTEMA DI MONTAGGIO STUD-LOCK MOUNTING SYSTEM™ (VENDUTO SEPARATAMENTE)

Malgradoa sia facoltativo, ilsystema di montaggio Stud-Lock Mounting SystemTM favorisce l'ottenimento delle prestazioni migliorai dai diffusori della series LCi-RTS. Il systema di montaggio create una piattaformarigida per il LCi-RTS105 che permette di aumento le prestazioni dei bassi e la chiarezza e di ridurre le vibrazioni indesiderate generate alla struttura.

Installazione del sistema

Stud-Lock Mounting System

Consultare le istruzioni incluse con anni

Stud-Lock Mounting System

Nota importante: Per edifici di nuova costruzione: se si utilizzato staffe di montaggio prima della costruzione, installare sempre prima del systema Stud-Lock Mounting System.

Se si utilizzato contemporaneamente una staffa di montaggio pre-costruzione (PB105) e il systemà di montaggio Stud-Lock Mounting System (STL105), prestare attenzione al fatto che la cassa potrebbe restare bloccata sul bordo della staffa di montaggio pre-costruzione. Premere il lato inferiore della cassa verso l'alto e al di sopra del lato sporgente della staffa di montaggio pre-costruzione. In quello modo è possibile posizionale complemente il diffusore nella parete.

REGOLAZIONE DEL TWEETER

Angolando il tweeter verso la posizione d'ascolto si migliorano riproduzione e dettaglio. Se si utilizzato i diffusori per montaggio in partice della series LC _i come diffusori anteriors/principali di unsystema home theatre, angolare il tweeter verso la posizione d'ascolto. Per i diffusori posteriori/surround installati nelle pareti o nel soffitto, orientare il tweeter verso la superficie riflettente più vicina (unaparete adiacente o il soffitto) per ottener un Campo sonoro più diffuso. Per un suono più diretto, dirigere i tweeter verso la posizione d'ascolto).

Nota importante: I diffusori per montaggio in parete della series LCi non sono schermati magnificamente e non devono essere posizionati a meno di 30 cm da un monitor video o un tevisore a imagine diretta.

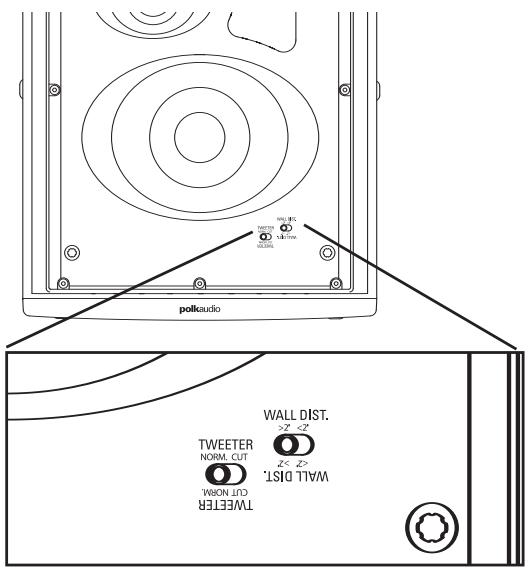

Controlli ambientali per la stanza

Commutatore tweeter di 3 dB

Se la stanza riflette molto il suono, grazie a pareti lisce, pavimento in parquet e mobili perché imbottiture, il suono potrebbe essere troppo "brillante" e innaturale. Attivando la funazionalità di attenuazione dei tweeter LCi (selezionando l'impostazione di taglio "cut") si bilancia l'effetto della riflessione in una stanza rigida. L'attenuazione dei tweeter appiattisce la risposta della stanza perché compromettere la risposta ad alte fre-quenze, permettendo di ottenere un suono più caldo e realistico e una coproduzione più accurata.

Commutatore distanza parete

Per ottenere la migliorie prestazioni da diffusori montati nelle pareti, è necessario posizionarli ad almeno 60 cm dalle pareti laterali. Nel caso in cui fosse necessario posizionarli a meno di 60 cm dalle pareti laterali a causa di vincoli nel posizionamento, ciò può causare un "picco" nella risposta in frequenza tra 50 e 200 Hz, che fa "rimbombare" il suono. Il commutatore della distanza appiattisce la risposta e diminuisce il "rimbombo" perché sacrificare la risposta dei bassi profondi, ottenendo un suono più naturale. Se il diffusore è a meno di 60 cm dalla parete, posizionare il commutatore della distanza dalla parete ("Wall Dist.") sull'opzione < 2' (<60 cm). Si consiglia una distanza di 60 cm tra i diffusori e le pareti laterali.

VERNICIATURA DELLE MASCHERINE DA PARETE

Verniciatura delle mascherine da parete

Il LCi-RTS105iene fornito con due mascherine, una in alluminio perforato e l'altra in plastica ricoperta di tessuto. La mascherina in alluminio perforato cui essere verniciata, nella mascherina in tessuto cui essere tinta.

Strumenti necessari:

1. Vernice (utilizzato verniciatura a spruzzo per le mascherine).
2. Una graffiti o un cavatappi (per rimuovere la mascherina verniciabile).
3. Nastro adesivo protettivo
4. Copertura per verniciatura (inclusa, copre le parti da non verniciare).

Preparazione:

1. Separare le parti del diffusore. Se il diffusore non è ancora installato, rimuovere la mascherina premendo simplicamente le viti di lavoro in avanti per separare la mascherina dal diffusore dall'interno.
2. Rimuovere il filtro in tessuto dall'interno della mascherina.
3. Quando si vernicia la cassa del diffusore, utilizzare le copertura per verniciatura incluse per coprir la parte anteriore dei diffusori per proteggere i driver e i baffle. Ciò più essere fatto quando il diffusore è montato nella parete (per esempio quando si vernicia la stanza). Se le copertura non

fossero più disponibili, coprire attentamente i componenti del diffusore utilizzando carta e nastro adesivo protettivo. Per rimuovere la mascherina, utilizzato una graffiti.

Verniciare la mascherina in retina di alluminio:

La mascherina del diffusore della series LCi è coperto con uno strato uniforme di vernice protettiva. Questo strato di vernice è ideale come mano di fondo.

1. Verniciare la mascherina.
   Note: Le mascherine devono essere verniciate a spruzzo. Non utilizzato un pennello, poiché la vernice potrebbe otturare i fori. Applicare uno strato sottile di vernice a spruzzo. Se si utilizza un compressore e una pistola a spruzzo, selezionare la modalità con il flusso più fine e diffuso. Prestareattenzione a non otturare i fori nella mascherina con la vernice.
2. Quando la vernice è completamente asciutta, reinstallare la mascherina inserendola nell'apposita rientranza in modo che sia appoggiata alla cassa. Partendo da un angolo, premere la mascherina un poco alla volta lungo il perimetro facendola entrare nella taccap assista. Eseguire esta operazione con cautela. Se si maneggia troppo duramente la mascherina, la si può piegare. Quando la mascherina è in completeness posizione, si nota uno "scatto."

Verniciare la mascherina:

1. Applicare la vernice alle parti non coperte. Usare due mani leggere di vernice.
2. Quando la vernice è completamente asciutta, rimuovere il materiale di copertura.
