LCI-RTS105 - Haut-parleurs POLK AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte encastrable
Caractéristiques techniques principales	Haut-parleur de 5,25 pouces, tweeter de 1 pouce, réponse en fréquence de 60 Hz à 20 kHz
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Dimensions d'installation : 22,9 cm (diamètre) x 10,2 cm (profondeur)
Poids	Environ 1,5 kg par enceinte
Compatibilités	Compatible avec la plupart des amplificateurs et récepteurs audio
Type de batterie	Non applicable
Tension	Non applicable
Puissance	Puissance nominale : 100 Watts, puissance maximale : 200 Watts
Fonctions principales	Son surround, installation discrète, son de haute qualité
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée, consulter le fabricant pour les réparations
Sécurité	Ne pas exposer à l'humidité, respecter les spécifications d'installation
Informations générales utiles	Idéale pour les systèmes audio domestiques, installation dans des murs ou des plafonds

FOIRE AUX QUESTIONS - LCI-RTS105 POLK AUDIO

Comment installer le POLK AUDIO LCI-RTS105 ?

Pour installer le POLK AUDIO LCI-RTS105, commencez par couper l'alimentation électrique. Ensuite, fixez les haut-parleurs dans les emplacements prévus en veillant à respecter les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien connecter les fils aux bornes correspondantes et de remettre l'alimentation en marche.

Pourquoi mon haut-parleur ne produit-il aucun son ?

Si votre haut-parleur ne produit aucun son, vérifiez d'abord les connexions des fils pour vous assurer qu'ils sont bien fixés. Vérifiez également que l'appareil source est allumé et que le volume est réglé à un niveau audible. Enfin, testez avec un autre appareil pour déterminer si le problème vient du haut-parleur ou de la source.

Comment régler les basses et les aigus sur le POLK AUDIO LCI-RTS105 ?

Les réglages des basses et des aigus peuvent généralement être effectués via l'amplificateur ou le récepteur auquel le POLK AUDIO LCI-RTS105 est connecté. Consultez le manuel de votre amplificateur pour des instructions spécifiques sur comment accéder aux réglages d'égalisation.

Mon haut-parleur fait des bruits étranges, que faire ?

Des bruits étranges peuvent indiquer un problème de connexion ou un mauvais paramétrage. Vérifiez que les câbles sont correctement branchés et qu'il n'y a pas de court-circuit. Si le problème persiste, essayez de tester le haut-parleur avec un autre système pour identifier la source du bruit.

Le POLK AUDIO LCI-RTS105 est-il compatible avec tous les systèmes audio ?

Le POLK AUDIO LCI-RTS105 est conçu pour être compatible avec la plupart des systèmes audio. Vérifiez toutefois que votre amplificateur ou récepteur respecte les spécifications de puissance et d'impédance recommandées pour éviter tout dommage.

Comment nettoyer mon haut-parleur POLK AUDIO LCI-RTS105 ?

Pour nettoyer votre POLK AUDIO LCI-RTS105, utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants liquides qui pourraient endommager les composants internes.

Comment puis-je obtenir des pièces de rechange pour le POLK AUDIO LCI-RTS105 ?

Pour obtenir des pièces de rechange pour le POLK AUDIO LCI-RTS105, contactez le service client de Polk Audio ou visitez leur site web pour voir les options disponibles. Vous pouvez également consulter des revendeurs autorisés.

MODE D'EMPLOI LCI-RTS105 POLK AUDIO

Haut-parleurs encastrables Haute Performance « In Wall » Reference Theater

THX

Owner's Manual

polkaudio®

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS READ BEFORE OPERATING EQUIPMENT

Comprimentos	Bitola
Até 7,6 m	18 ou 16
Entre 7,6 m e 15,2 m	16 ou 14
Entre 15,2 m e 22,9 m	14 ou 12
Mais de 22,9 m	12

DESEMPENHO THX

Para obter desempenho THX, use a grade de tecido; colocque a chave do tweeter na posicao "normal" e a chave de compensacao de distancia da parede na posicao acima de 60 cm (>2)

INSTALAÇÃO DA CAIXA ACUSTICA LCI-RTS105

Ferramentas necessarias:

1. Lire les générates instructions.
2. Conserverces instructions.
3. Respecter tous les averissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet apparéil à proximité de l'eau.
6. Nettoyer avec un chiffon sec uniquement.
7. Ne pas obstruer les ouïes de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximé de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cusinières et les autres appareils (notamment les amplificateurs) dégaugeant de la chaleur.
9. Tout travail de dépannage doit être confié à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l'appareil, si un liquide a été renversé ou si un object a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.
10. AVENTISSEMENT: Pour réduire les risques d'incendie et de chic électrique, ne pas exposer cet apparéil à la pluie ni à l'humidité, et ne pas poser dessus de récipient rempli de liquide, tel qu'un vase.

Récupération du produit - Certaines lois ou certains règlements internationaux, nationaux et/ou régionaux pourraient s'appliquer à la recupération de ce produit. Pour plus d'information, communiquez avec le revendeur de ce produit ou avec l'importateur/distributeur de ce produit dans votre pays. Vous trouvez la liste des importateurs/distributeurs des produits Polk Audio sur le site www.polkaudio.com ou en communiquant avec Polk Audio: 5610 Metro Drive, Baltimore, Maryland 21215, USA - Tél.: [phone].

INVENTAIRE

Chaque boite LCi-RTS105 content :

1. Un haut-parleur LCi-RTS105
2. Un gabarit de montage
3. Un cache-peature
4. Deux grilles (une en aluminium, une en tissu)
5. Un manuel de l'utilisateur LCj-RTS105
6. Une carte d'enregistrement

Note importante: Si un objet est absent ou endomagé, ou si vous haut-parleur LCi-RTS105 ne fonctionne pas, communiquez immédiatement avec le Service de Soutien à l'Installation de Polk Audio au 800-377-7655.

MÉTHODE D'INSTALLATION RECOMMANDÉE POUR UNE PERFORMANCE OPTIMALE

Note importante: les haut-parleurs Lc i Series In-wall sont pour installation interieure seulement. Ils ne sont pas pour usage extérieur.

Vous doivent avoir une bonne connaissance du code du bathtub et du code des incendies. Vous doivent être familier avec l'espace qui se trouve derrière la surface du mur ou du plafond où vous comptez installer les haut-parleurs. Utilisez uniquement du cable conforme aux codes du bathtub et des incendies. Utilisez du cable de calibre 14 ou plus gros pour assurer la qualité sonore optime. (Note: le cablage devrait de préférence être confié à un professionnel experimenté.)

Lorsque vous installez un haut-parleur LCj Series In-wall, soyez conscient de son poids (voir la fiche technique) et des tolérances de charge portante du matériel sur lequel vous l'installé. Assurez-vous également qu'il n'y a pas montant, solive, fil électrique ou plomberie de dissimulé dans le mur ou le plafond.

Si vous ne croyez pas etre assez competent ou ne possedez pas les outils nécessaires pour faire l'installation, consultez notre revendeur Polk ou un installerateur professionnel.

Longueur	Calibre
Jusqu'à 8 m	18 ou 16
Plus de 8 m	16 ou 14
mais moins de 15 m
Plus de 15 m	14 ou 12
mais moins de 22 m
Plus de 22 m	12

PERFORMANCE THX

Pour une performance THX™ supérieure, utilisez la grille en tissu; réglez le commutateur «twitter» à la position « normal » et le commutateur «distance du mur» (Wall dist.) à la position >2 (plus de 60 cm).

INSTALLATION DU LCI-RTS105

You aurez besoin de:

• Un crayon pour marquer l'endetroit de l'installation.
• Une scie d'entrée, un couteau tout usage ou un outil permettant de couper du placoplatre ou autre matériel de mur.
  Un niveau
• Un tournevis à tête Phillips (préfériblement électrique).
• Une perceuse électrique avec mèche appropriée pour entamer l'embrasure (facultatif).

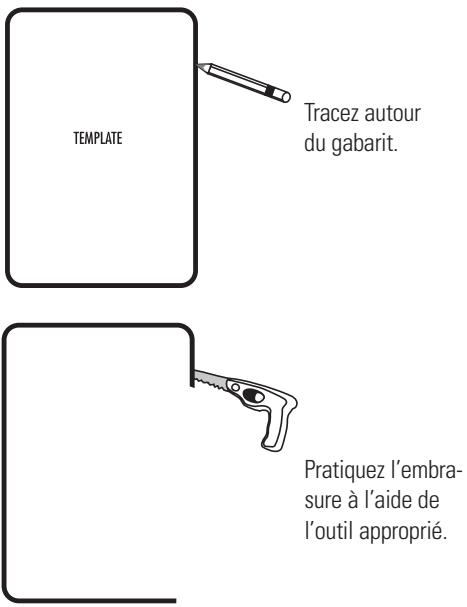

Pratique l'embrasure à l'aide de l'util approprié.

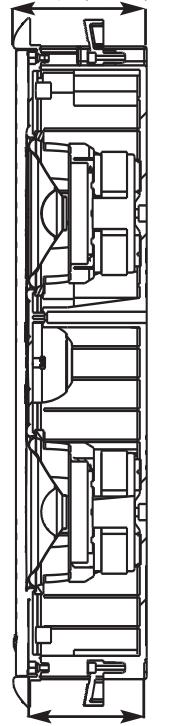

Profondeur mesurée de l'arrière du haut-par

leur à l'arrière de l'écran acoustique

41/4" (10..8cm)

Profondeur assumant une

cloison sèche 1 / 2^n

3 3/4" (9.5cm)

FICHE TECHNIQUE

Modèle	LCi-RTS105
Amplification recommende (W/canal)	10-250W
Impédance (nominale)	4 Ohms
Réponse en fréquences (+/-3dB)	50Hz – 27kHz (80Hz-26kHz)
Efficacité (2.83V@1M)	92db
Poids du haut-parleur	12.5 lbs.
Profondeur assumant une cloison sèche 1/2"	3 3/4" (9,5cm)

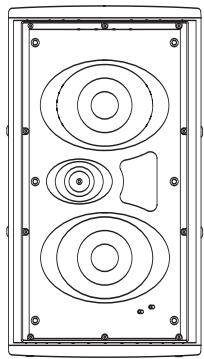

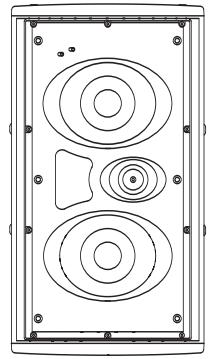

Note: Les LCJ-RTS105 doivent être installés en configuration miroir. C'est à dire que les tweeters doivent toujours être en position extérieure lorsque les haut-parleurs sont installés dans le mur. Vous n'avez qu'à renverser le haut-parleur pour obtenir la configuration recommendée.

GAUCHE

DROIT

SYSTEME « STUD-LOCK MOUNTING™» (VENDU SÉPARÉMENT)

Quoique pas absolutement nécessaire, le système «Stud-Lock Mounting System» assures the rendement optimal des haut-parleurs LCi Series In-wall. Ce système de montage cree une plateforme rigide pour le LCi -RTS105, ameliorant ainsi la nettete des graves en réduisant les vibrations structurelles indésirables.

Installation du système

«Stud-Lock Mounting System»

Voir les instructions inclues avec chaque système

"Stud-Lock Mounting System".

Note importante: Nouvelles constructions—si vous utilisez un support pré-construction, installez-le toujours avant d'installer le système «Stud-Lock Mounting System».

Si vous installez un support pré-construction (PB105) et un système d'installation «Stud-Lock Mounting System» (STL105), notez que le caisson du haut-parleur pourrait s'accrocher aux rebords du support pré-construction. Soulevez donc légèrement le caisson et poussez-le par dessus le rebord du support jusqu'à ce que le haut-parleur soit bien ancre dans le mur.

AJUSTEMENT DES TWETTERS

Si vous utilisez les haut-parleurs LC/ Series In-wall comme haut-parleurs principaux/avant de cinema maison, orientez les tweeters vers Your position d'écoute pour obtenir une image sonore précise et détaillée. Si les haut-parleurs sont utilisés comme haut-parleurs arrrière/ambiophoniques installés au mur ou au plafond, orientez les tweeters vers Your position d'écoute si vous désirez des effets directionnels; si vous désirez une ambiance sonore plus diffuse, orientez-les vers la surface refléchissante la plus proche (mur adjacent ou plafond).

Note importante: Les haut-parleurs LCi Series In-wall ne sont pas blindés et ne devraient pas être installés à moins de 30 cm (1 pi) d'un téléviseur ou d'un écran video.

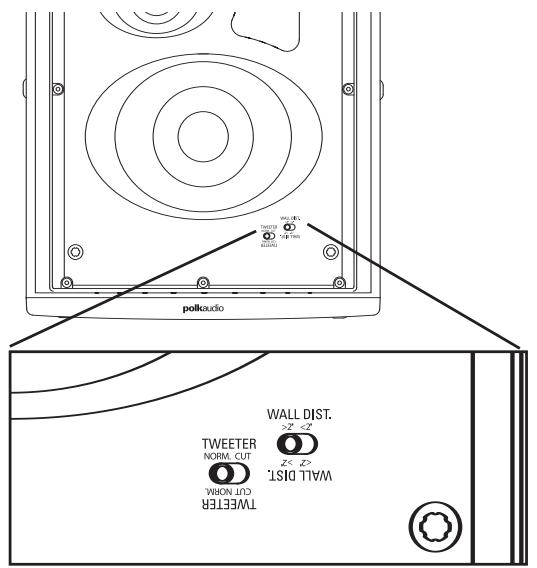

Contrôles de l'ambiance acoustique de la pièce

Commutateur 3dB du tweeteter

Si les surfaces de votre salle d'écoute sont très réfléchissantes (murs en placoplatre, planchers de bois franc, meubles non capitonnés...), le son pourrait vous sembler trop aigu. L'attenuateur du tweeteter LCi (en position «cut») permet de compenser les caractéristiques réfléchissantes de la pierce en réduisant le niveau du tweeteter sans affecter sa réponse en fréquences. Le résultat est un son plus chaleurux, plus réalisée avec une image directionnelle plus précise.

Commutateur « distance du mur » (Wall dist.)

Les haut-parleurs encastrés donnent leur rendement optimal lorsqu'installés à plus de 60 cm (2 pi) des murs lateraux. Si la disposition de votre piece vous contraint à les installer à moins de 60 cm (2 pi) des murs lateraux, l'effet de proximé pourrait provoquer une crête indésirable de fréquences entre 50 et 200 Hz. Le commutateur «distance du mur» compense l'effet de proximé sans affecter la profondeur des graves. Le résultat est un son plus équilibré, plus naturel. Si le haut-parleur est installé à moins de 60 cm (2 pi) du mur létral, réglez le commutateur «Wall dist.» à la position <2'. La distance recommandaee des haut-parleurs du mur létral est 60 cm (2 pi).

PEINTURE DE GRILLES

Le LCI-RTS105 est livré avec deux grilles, une en aluminium perforé et l'autre en tissu. La grille en alminium peut être peinte tandis que la grille en tissu peut être teinte.

Outils requis:

1. Peinture de votre可以选择 en aérosol (les grilles doivent être vaporisées).
2. Un trombone ou un tire-bouchon (pour-retirer la grille en aluminium).
3. Du ruban-cache
4. Un cache-peinture (fourni, pour protéger les pieces qu'il ne faut pas peindre).

Preparation :

1. Séparez les éléments du haut-parleur. Si le haut-parleur n'est pas encore installé, la grille peut être retiree en poussant sur les vis des crampons pour éloigner la grille du haut-parleur depuis l'intérieur.
2. Retirez la toile qui revêt l'intérieur de la grille.
3. Lorsque vous peigneze le cadre du haut-parleur, utilisez le cache-peinture fourni pour protégérer les transducteurs et l'écran acoustique. Vous pouvez peindre un haut-parleur déjà installé dans un mur (p. ex. si vous repeignez la pierce); si vous n'avoz plus les cache-peinture originaux, masquez bien les composants du haut-parleur avec du papier et du ruban-cache. Utilisez un trombone pour retarder la grille.

Peinture de la grille d'aluminium:

la grille des haut-parleurs LCi Series est enduite d'une peinture protectrice. Cette peinture constitue un après idéal.

1. Peinture de la grille
   Note: La grille doit être peinte à l'aérosol. N'utilise pas un pinceau car la peinture plus épaissé pourrait boucher les trouès de la grille. Vaporisez la grille de minces couches de peinture. Si vous utilisez un compréseur ou un pistolet pulvérisateur, désisissez le réglage le plus fin, le plus diffus. Assurez-vous de ne pas boucher les trouès de la grille avec la peinture.
2. Lorsque la peinture est complètement sèche, remette la toile à l'intérieur de la grille puis réinstalléla grille en la posant d'abord délicatement sur le cadre. En commençant par un coin, poussez petit à petit la grille dans son encoche tout autour du cadre. Soyez delicat, la grille peut être facilement déformée. Vous sentirez la grille «cliquer» en place.

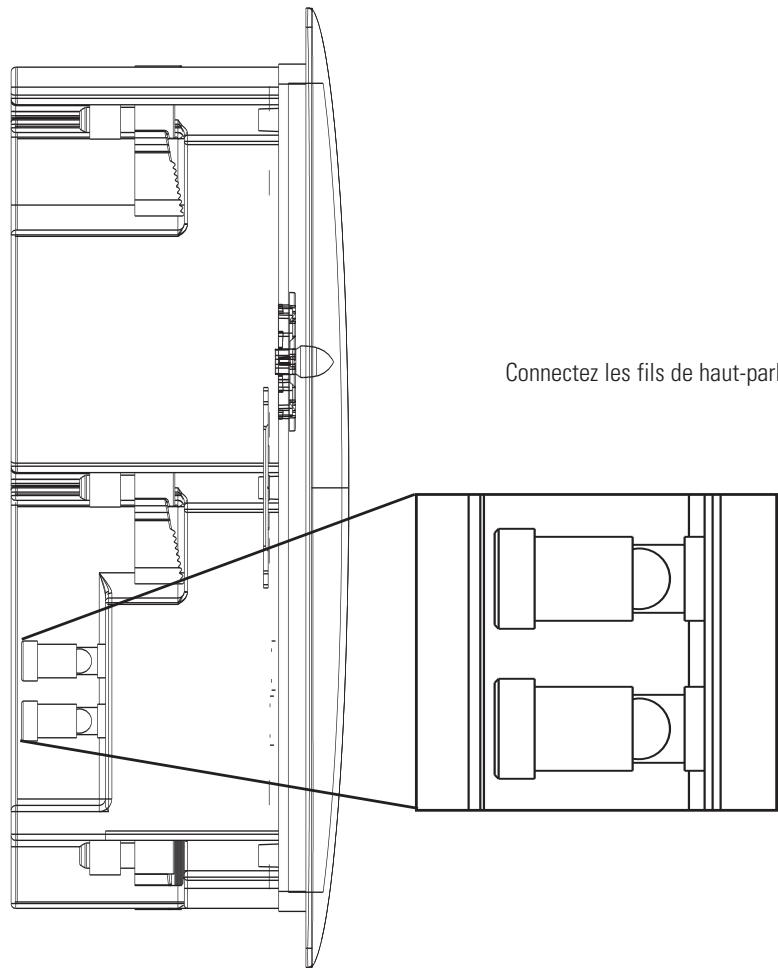

Peinture du cadre:

1. Appliquez la peinture aux pieces non masquées.
   Appliquez deux minces couches ou plus.
2. Lorsque la peinture est complètement sèche, rétirez les cache-peinture.

WARNING: LISTEN CAREFULLY

Les haut-parleurs et subwooers Polk Audio sont capables de generer des niveaux de pression sonores extrementeleves pouvant causer des dommages auditifs graves ou permanents. Polk Audio Inc. ne peut etre tenue responsable de perte d'ouie, de blesure ou de dommages materiaux causés par l'usage abusif de ses produits.

Tenez compte de recommandations suivantes et faites preuve de discernement lorsque vous controlez le volume:

• Limitez l'exposition prolongée à des niveaux sonores excédant 85 décibels (dB).

• Un volume sonore elevé dans une automobile peut nuir à la conduite sécuritaire.

• Vous étés tenu de connaître les lois locales régissant le volume sonore mobile.

Pour plus d'information sur les niveaux sécuritaires de pression sonore visitez:

La garantie de Polk Audio, Inc., n'est valide que pour l'acheteur au détail original. La garantie sera automatiquement annulée avant sa date d'expiration spécifiée si l'acheteur original vend ou transféré le produit à tout autre parti.

Polk Audio, Inc., garantit - a lacheteur au detail original单独ment - que le ou les HAUT-PARLEUR(S), COMPOSANTE(S) DE FILTR PASSIF et CAISSON(S) de ce produit Polk Audio seront exempts de tout defaut attribuable aux pieces d'origine et à la main d'oeuvre pour une période de cinq (5) ans à partir de la date de l'achat au detail original chez un revendeur agreee Polk Audio.

En outre, Polk Audio, Inc., garantit - à l'acheteur au détail original seulement - que TOUT AMPLIFICATEUR OU TOUT AUTRE COMPOSANTE ÉLECTRONIQUE qui pourrait faire partie ce produit Polk Audio sera exempt de tout défaut attribuable aux pieces d'origine et à la main d'oeuvre pour une période de cinq (3) ans à partir de la date de l'achat au détail original chez un revendeur agreee Polk Audio.

Pour permettre a Polk Audio de you offrir le meilleur service de garantie possible, veuille enregisterer vour neouau prodit en ligna a l'adresse web : www.polkaudio.com/registration - ou contactez le Service à la Clientele de Polk au 800-377-7655 aux États-Unis et au Canada (à l'exterieur des É.U.:410-358-3600) dans les dix (10) jours suivant la date de l'achat original. Assurez-vous de conserver voitre reçu d'achat original.

Les produits doivent être expediés dans leur carton d'expédition original ou dans un contenant équivalent. Le contrôle doit assuern tout risque de perte ou de dommage en transit.

Si, suite à l'examen du produit à l'usine Polk ou chez le marchand agree Polk Audio, il est déterminé que la défectuosté est imputable aux materiaux d'origine ou à la main d'oeuvre au cours de la période de la garantie spécifique, Polk Audio ou le revendeur Polk Audio, à sa guise, réparera ou remplaça le produit sans frais additionnels et selon les conditions décrites ci-dessous.

Toute piie ou prodit remplice devient la propriete de Polk Audio. Les produits reparcs ou remplacés sous la garantie you seront expediés francs de port dans un delai raisonnable.

Cette garantie n'inclut pas le service ou les pieces nécessaires à la réparation des dommages provoqués par accident, désastre, abus, négligence, mode d'expédition ou emballage inadéquat, utilisation commerciale, tensions supérieures au maximum prescrit pour l'unité, aspect visuel du meuble non directement attribuable à un défaut de pieces d'origine ou de main d'oeuvre, ou par le service, la réparation, ou toute modification du produit qui n'a pas été autorisé ou approvée par Polk Audio. Cette garantie sera annulée si le nombre de série sur le produit a été enlevé, alteré ou falsifié.

Cetie gantie prn prsence sur toutes ares garanties enonces. Si la defectuosi de ce prodit est imputable aux pices d'origine ou a la main d'oeuvre selon les conditions de la garantie exprimees ci-dessus, vote seul recourt sera la reparation ou le remplacement selon les conditions decrites ci-dessus.

Dans aucun cas Polk Audio, Inc. pourra-t-elle etre tenue responsable pour tout dommage accessoire ou indirect cause par l'utilisation ou par l'incapacite d'utilisation du produit, meme si Polk Audio, Inc. ou un revendeur agreee Polk Audio, a ete visé de la possiblité de tel dommage, ou pour toute réclamation par tout autre parti.

Certs t t

Le logo THX® est une marque de commerce de la Société THX® Itée enregistrée en certains états. Tous droits réservés.
