LCI-RTS105 - Altavoces POLK AUDIO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz empotrado
Características técnicas principales	Altavoz de 5,25 pulgadas, tweeter de 1 pulgada, respuesta de frecuencia de 60 Hz a 20 kHz
Alimentación eléctrica	No aplicable (altavoz pasivo)
Dimensiones aproximadas	Dimensiones de instalación: 22,9 cm (diámetro) x 10,2 cm (profundidad)
Peso	Alrededor de 1,5 kg por altavoz
Compatibilidades	Compatible con la mayoría de amplificadores y receptores de audio
Tipo de batería	No aplicable
Tensión	No aplicable
Poder	Poder nominal: 100 Watts, poder máximo: 200 Watts
Funciones principales	Sonido envolvente, instalación discreta, sonido de alta calidad
Mantenimiento y limpieza	Limpiar con un paño suave y seco, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto limitada, consultar al fabricante para reparaciones
Seguridad	No exponer a la humedad, respetar las especificaciones de instalación
Información general útil	Ideal para sistemas de audio domésticos, instalación en paredes o techos

Preguntas frecuentes - LCI-RTS105 POLK AUDIO

¿Cómo instalar el POLK AUDIO LCI-RTS105?

Para instalar el POLK AUDIO LCI-RTS105, comience por cortar la alimentación eléctrica. Luego, fije los altavoces en los lugares previstos asegurándose de seguir las instrucciones proporcionadas en el manual de usuario. Asegúrese de conectar bien los cables a los terminales correspondientes y de volver a encender la alimentación.

¿Por qué mi altavoz no produce sonido?

Si su altavoz no produce sonido, verifique primero las conexiones de los cables para asegurarse de que estén bien fijados. También verifique que el dispositivo fuente esté encendido y que el volumen esté ajustado a un nivel audible. Por último, pruebe con otro dispositivo para determinar si el problema proviene del altavoz o de la fuente.

¿Cómo ajustar los graves y los agudos en el POLK AUDIO LCI-RTS105?

Los ajustes de graves y agudos generalmente se pueden realizar a través del amplificador o receptor al que está conectado el POLK AUDIO LCI-RTS105. Consulte el manual de su amplificador para obtener instrucciones específicas sobre cómo acceder a los ajustes de ecualización.

Mi altavoz hace ruidos extraños, ¿qué hacer?

Ruidos extraños pueden indicar un problema de conexión o una mala configuración. Verifique que los cables estén correctamente conectados y que no haya cortocircuitos. Si el problema persiste, intente probar el altavoz con otro sistema para identificar la fuente del ruido.

¿Es el POLK AUDIO LCI-RTS105 compatible con todos los sistemas de audio?

El POLK AUDIO LCI-RTS105 está diseñado para ser compatible con la mayoría de los sistemas de audio. Sin embargo, verifique que su amplificador o receptor cumpla con las especificaciones de potencia e impedancia recomendadas para evitar daños.

¿Cómo limpiar mi altavoz POLK AUDIO LCI-RTS105?

Para limpiar su POLK AUDIO LCI-RTS105, use un paño suave y seco para quitar el polvo. Evite usar productos químicos agresivos o limpiadores líquidos que puedan dañar los componentes internos.

¿Cómo puedo obtener piezas de repuesto para el POLK AUDIO LCI-RTS105?

Para obtener piezas de repuesto para el POLK AUDIO LCI-RTS105, contacte al servicio al cliente de Polk Audio o visite su sitio web para ver las opciones disponibles. También puede consultar a distribuidores autorizados.

MANUAL DE USUARIO LCI-RTS105 POLK AUDIO

Altavoces de cine Reference de alto rendimiento empotrados en la pared

IMPORTANT INSTRUCCIONES DE SEGURIDAD LEER ANTES DE HACER FUNCIONAR EL EQUIPO

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Respete todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo solamente con un paño seco.
7. No bloquee las aberturas de ventilacion. Instale el aparato de acuerdo con las instrucciones del fabricante.
8. No lo instale cerca de fuentes de calor, tales como radiadores, rejillas de piso, cocinas u otheras aparatos (incluo amplificadores) que producen calor.
9. Encargue todo servicios del aparato al personal de servicios calificado. Se requireservice cuando el aparato ha sido dañado de alguna�性an ha caido liquidos u objetivos dentro del aparato o el aparato se ha dejado caer,ha dejado de funcional normalmente o ha sido expuesto a la lluvia o a la humedad.
10. ADVERTENCIA. Para reducir el riesgo de incidio o de descarga electrica, este aparato no debe ser expuesto a la lluvia o a la humedad, y no se le deben colocar encima objetos llenos de liquido, tales como floreros.

Nota importante. Los altavoces de la série LCI-RTS son solo para instalacion en ambientes interiores. No han sido diseñados para uso al aire libre.

Usted debe conocer bien y seguir todos loscottigos de construccion y de incendio locales. Ademas,debesaber que hay detravs de la pared o del cielo raso en elcual planea instalar los altavoces. Utilice sempre cableque cumpla con los codigos de construc tion y de incendio correspondientes. Utilice cable calibre 14 o masgrueso para Obtener la mayor calidad de sonido. (Nota. Es mejor que un profesonal con experienciahaga el cableado.)

Cuando instale altavoces empotrados en la pared de la série LCi,onga en cuenta el peso de su modelo en particular (vea la Paginga de especillas para saber el peso de su modelos) y la resistencia del material en elrial va a instalar el altovoz. Tenga en cuenta los parales verticales, el cableado eletrico y las tuberias quecoulda haber bajo de la pared o encima del cielo raso en elrial va a instalar los altavoces.

Si duda de tener las herramrientas o capacities necessarias para hacer esta instalacion, consulte a Polk Audio o a un instalador profesional.

RECOMENDACIONES DE CABLE

Trayectos	Calibre
De hasta 25 pies	18 Ú 16
Entre 25 y 50 pies	16 Ú 14
Entre 50 y 75 pies	14 Ú 12
Más de 75 pies	12

INSTALACION DEL ALTAVOZ Lci-RTS105

Usted va a besoin losiguiente:

• Un lápiz para marcar laubicación de la instalación.
• Una sierra caladora, un cucillo utiliser o una herramienta incisiva apropiada paraURTar la pared de yeso o el material de la pared.
  Un nivel
• Un destornillador,preferiblemente electrico, con punta Phillips.
• Un taladro electrico con la broca apropiada (optional, para iniciair el corte en la pared).

HAGA INVENTARIO

Dentro de cada contentedor de altovo LCi-RTS105 doit haber lo suiviente:

1. Un altavoz LCi-RTS105
2. Una plantilla de montaje de altovoz
3. Una mascara para pintar
4. Dos rejillas (una de metal y una de tela)
5. Un manual LCj-RTS105
6. Una tarjeta de registrar

Nota importante: Si falta algo, si hay algo dañado o si el.altavoz LCi-RTS105 no funciona, comuniquese inmediamente con el Servicio de apoyo al instalador de Polk Audio Ilamando al 800-377-7655.

RENDIMIENTO THX

Para Obtener rendimiento THX, use la rejilla de tela; ponga el selector BASculante de tweeter en la posicion "Normal" y el selector BASculante de distancia a la pared en la posicion "Más de 2 pies" (>2) .

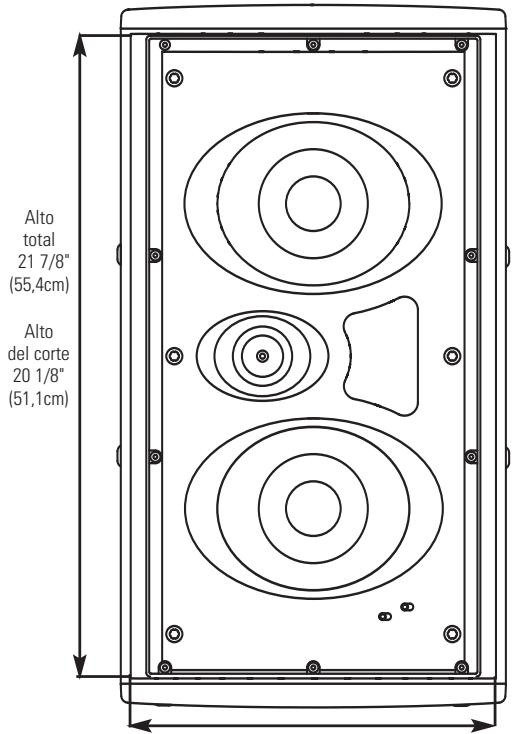

DIMENSIONES FISICAS
Ancho total
12^ (30,5cm)
Ancho del corte
10 5/8" (27,0cm)

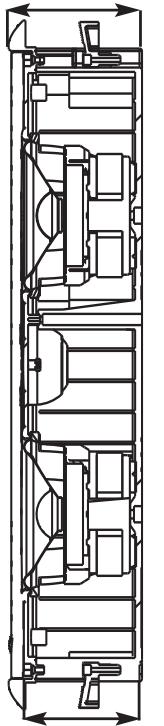

Profundidad medida desdela parte
de atrás de la caja hasta la parte
de atras del bafle
4 1/4" (10,8cm)
Prof. si se asume que
un drywall 1 / 2
3 3 / 4'' (9.5cm)

ESPECIFICACIONES

Modelo	LCi-RTS105
Amplificación recomendada (W/canal)	10-250W
Impedancia (nominal)	4 Ohms
Respuesta de Frequencias (+/-3 dB)	50Hz – 27kHz (80Hz-26kHz)
Eficiencia (2.83 V a 1 m)	92db
Peso del altovoz	12.5 lbs.
Prof. si se asume que un drywall 1/2"	3 3/4" (9,5cm)

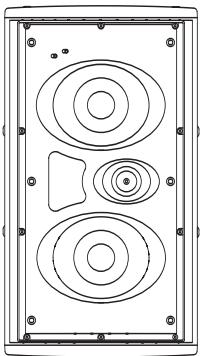

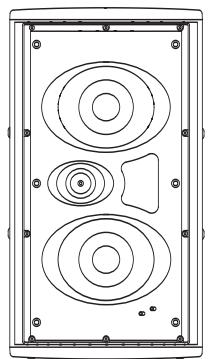

Note: Los altavoces LCi-RTS105 han sido diseñados para instalarse como parespecuales. Esto significa que el tweeter queda siempre del lado de afuera cuando el altovo se monta en la pared. Para lograr este, simplement invierta el altovo.

IZQUIERDA

DERECHA

SISTEMA DE MONTAJE STUD-LOCK MOUNTING SYSTEM™ (SE VENDE POR SEPARADO)

Aúnque no es absolutamente Needed, el Sistema de montaje Stud-Lock Mounting System™ contribuye a asegurar que los altavoces de la serie LCI-RTS se desempeñen de manière optima. El Sistema de montaje StudLock Mounting System™ create una plataforma rigida para el LCI-RTS105, lo cual augmente el rendimiento de bajo y la claridad y reduce la vibración producida por la estructura.

Instalación del sistema de montaje Stud-Lock Mounting System

Vea las instrucciones queienen con cada sistemas de montaje Stud-Lock Mounting System.

Nota importante: En lasestructuras en construcciondonde vaya autilizar soportes previos a la construc tion,instale siempre tales soportes antes de instalar elsystema de montaje Stud-Lock Mounting System.

Si usted está instalando un soporte de instalación previa a la construcción (PB105) jusqu'à con un sistema de montaje Stud-Lock Mounting System (STL105),onga en cuenta que la caja del altovoz se pueda enganchar en el borde del soporte de instalación previa a la construcción. Levante la parte de abajo de la caja del altovoz por encima del borde saliente del soporte de instalación previa a la construcción. Esto hara que el altovoz se asiente Completely en la pared.

AJUSTE DEL TWEETER

Apuntar el tweeter hacía la posición del oyente mejora forma de imagenes y el detalle. Si está utilizing altavoces empotrados en la pared de la série LC-i-RTS como altavoces de cine en casa frontales y principales, apunte el tweeter hacía la posición del oyente. En el caso de los altavoces de atrás o los altavoces surround instalados en las paredes o en los cielos rasos, apunte el tweeter hacía la superficie reflectora más cercana (una pared adyacente o el cielo raso) si DEAea un camino de sonido difuso. Para Obtener sonido más directo, apunte los tweeters hacía la posición del oyente.

Nota importante: Los altavoces empotrados en la pared de la série LC/ no tienen blindaje magnétique y no deben colocarse a menos de 1 pie (30 cm) de monitores yTelevisores de visión directa.

Controles del ambiente de la habitación

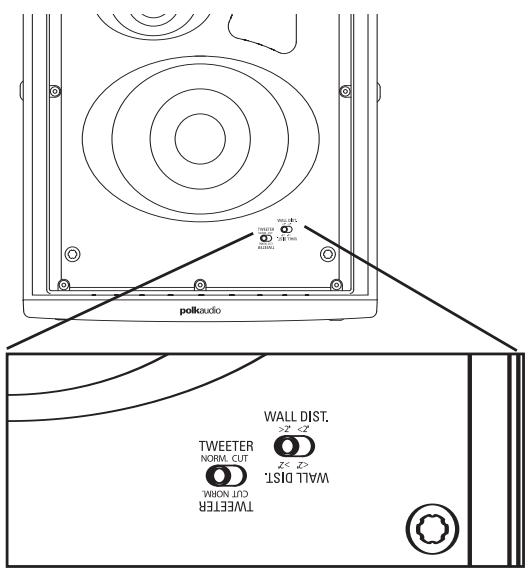

Selector de tweete de 3 dB

Si la habitación es demasiado reflectora y Tiene paredes de plancha de yeso lasas, sueños de madera dura y muebles no acolchados, el sonido sera excessively "brillante" y artificial. Activar la característica de atenuación del tweeter LCI (poniendo el selector en la posición de corte "cut") compensate los efectos de reflexión de las habitaciones duras. La atenuación de tweeter aplana la respecta de la habitación sin afectar de manera negativa la respecta de altas Frequencias. Esto produce un sonido más calido y realista y una formación de imagenes más &,

Selector de distancia a la pared

Los altavoces empotrados en la pared son excelentes.
Cuando se colocan a más de 2 pies (60 cm) de las paredes laterales. Si las limitaciones de posición exigen que los altavoces Sean instalados a menos de 2 pies (60 cm) de las paredes laterales, la proximidad de las superficies pueda producir un aumento de respuesta entre 50 y 200 Hz. Este puede hacer que los altavoces empotrados en la pared retumben. El selector de distancia aplana la respuesta y filtra el returno sin sacrificar la respuesta de bajos profundos. Este produce un sentido más natural y realista. Si el altovo está a menos de 2 pies de la pared,onga el selector de distancia a la pared ("Wall Dist.") en la posición para menos de 2 pies (<2'). La distancia recomendada del altovo a las paredes laterales es de 2 pies (60 cm).

PINTURA DE LAS REJILLAS DE ALTAVOCES EMPOTRADOS EN LA PARED

Pintura de las rejillas de altavoces empotrados en la pared

El LC-RTS105 tiene dos rejillas, una de aluminio perforado y otra de plástico cubierto con tela. La rejilla de aluminio perforado se pueda pintar y la rejilla de telaspeuede tener.

Herramientos necessities:

1. Pintura a su gusto (las rejillas se deben pintar al aerosol).
2. Sujetador de papeles o sacacorchos (para quitar la rejilla que se pueda pintar).
3. Cinta para enmascarar
4. Mascarara para pintar (incluida; cubre las partes que no se pueda pintar).

Preparación

1. Separe las partes del altovoz. Si el altovoz no está instalado todavía, la rejilla se pueda quitar simplement empujando los tornillos prensadores hacía adelante a fin de queSeparated la rejilla del altovoz empujándola desde adento.
2. Quite la tela tosca de la parte interior de la rejilla.
3. Cuando pinte el armazon del altovoz, cubraguidedamente la parte de adelante de los altovoces conlas mascaras de pintura que se suministran a fin deproteger los excitadores y los bafles. Usted peutehacer esta vez que el altovoz ya está instalado en la pared (en caso de que, por exemple, esté

pintando la habitacion). Si noiene las masscaras de pintura, cubra cuidadosamente los componentes del altovoz con papel y cinta para enmascarar. Utilice un sujetapapeles para quitar la rejilla.

Pintura de la rejilla de aluminio:

La rejilla de los altavoces de la série LCi tiene una pintura protectora uniforme.Esta pintura constituya un imprimador ideal.

1. Pinte la rejilla.
   Note: Las revillas se deben pintar al aerosol. No las pinte con brocha. La pintura gruesa con brocha puede tapar los agujeros de la rejilla. Pinte al aerosol en capas delgadas. Si está utilizing compresor y pistola de rociado,onga el selector de la pistola en la posicion que produce el rociado más bajo y difuso. Tenga cuidado de no tapar los agujeros de la rejilla con pintura.
2. Cuando la pintura está Completely seca,whelming a instalar cuidadosamente la rejoilla poniendola sobrela muesca que le corresponde deforma que quedejusto encima del armazón y bajo,comenzando poruna esquina,vaya por el contorno del altovz presionando la rejoilla para que encaje en la muesca poco a poco.Trabajo con cuidado;la rejoilla puede dloblarse fácilmente si la trata con brusquedad.Se oye unclaro "chasquido" cuando la rejoilla queda finalmente en su lugar.

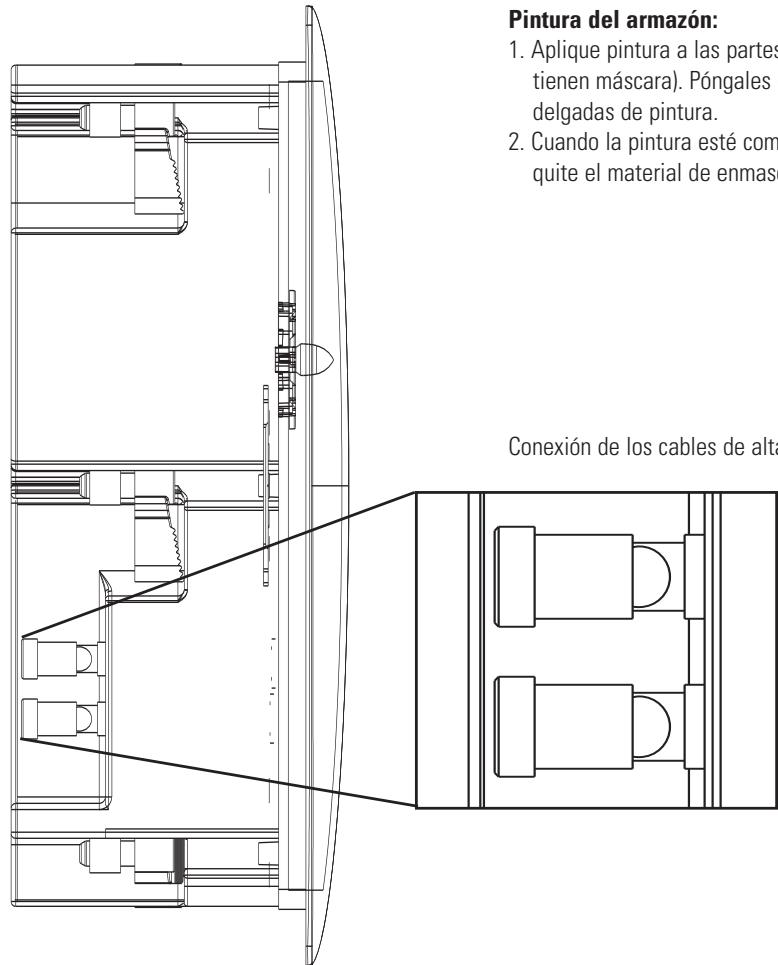

Pintura del armazón:

1. Aplitude pintura a las partes expuestos (que no tienen mayscara). Póngales dos o más capas delgadas de pintura.
2. Cuando la pintura está Completely seca, quite el material de enmascarado.

Conexión de los cables de altavoz.
