MANUALE UTENTE XF6800EL NEW POL

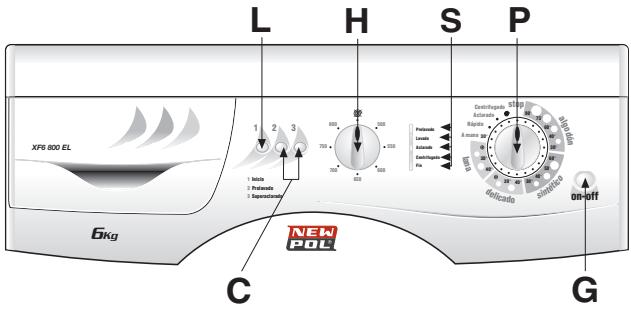

FUNZIONI PRINCIPALI DELLA LAVATRICE

C Pulsanti funzioni opzionali
G Pulsante accensione
H Manopola selezione centrifuga
L Pulsante partenza
P Manopola programmi et temperature
S Led stato avanzamento programmi

UTILIZZO DELLA LAVATRICE

CICLO DI LAVAGGIO

(seguendo queste operazioni la lavatrice eseguirà il ciclo di lavaggio impostato)

1. Aprire l'oblo.
2. Caricare la biancheria nel cestello e richiudere l'oblo. Attenzione: E' vietato sovraccaricare la lavatrice. E'sconsigliato il lavaggio di capi che assorbono una grande quantità di acqua, per es. tappeti.
3. Versare nelle rispettive vaschette il detersivo in polvere molto schiumogeno e l'ammorbidente per lavativici automatiche (vedi capitolo "USO DEI DETERSIVI")
4. Chiudere lo scomparto detersivi, facendo attenzione che non venga molto durante il funzionamento della

lavatrice, perché l'acqua potrebbe fuoriuscire.

1. Premere il pulsante di accensione (G); il led corrispondente all'ultimo programma impostato si accenderà.
2. Ruotare la manopola programmatore (P) scegliendo il programma e la temperature desiderata in accordo con il tipo di tessuto da lavare (vedi: "LABELLE PROGRAMMI")

3. Scegliere la velocità di centrifuga desiderata ruotando l'apposita manopola (H) (vedi "CENTRIFUGA VARIABLE").

4. Selezionare i pulsanti (C) con le funzioni dautilizzare (vedi "FUNZIONE OPZONALI"). I pulsanti premuti si accenderanno.

5. Premere il pulsante (L) per iniziare il ciclo di lavaggio (vedi "PULSANTE PARTENZA")
6. Al terme del lavaggio, premere il pulsante di accensione (G) per spegnere la lavatrice.
7. Aprire l'oblò e togliere la biancheria.
8. Con le mani asciutte staccare la presa della lavatrice alla rete.
9. Chiudere il rubinetto di alimentazione dell'acqua.

CENTRIFUGA VARIABILE

La macchina dispone di una ampia scelta di centrifughe che possono essere selezionate prima dell'avvio del programma, in accordo con lo

stesso. Per variate la centrifuga alla smplicamente ruotare la manopola (H) sino al raggiungimento del valore desiderato. Se si desidera escludere la centrifuga, posizionare la manopola sul symbolo

N.B. la velocità massima di centrifuga (max), varia a seconda del modello ed è quella riportata nel paragrafo delle caratteristiche tecniche. La massima velocità selezionabile per ogni singolo programmà, è inceve indicatora nella tabella programmù (se verrà impostata una velocità superiore, la lavatrice eseguirà in ogni caso quella indicana).

Controllo antisbilanciamento del carico in centrifuga:

Questa lavatrice è dotata di uno specialeistema di controllo elettronico per il corretto bilanciamento del carico. Ilsystema, prima di ogni centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme possibile. In caso di distribuzione irregularale della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto sbilanciamento del carico, non verrà effettuata.

UTILIZZO DELLA LAVATRICE

PULSANTE PARTENZA

Dopo aver selezionato il programma desiderato, premendo quello pulsante la lavabiancheria inizia il ciclo di lavaggio. Il pulsante

(L) si accenderà, ad indicare che il ciclo di lavaggio è iniziato.

La funzione di stop è quella di resettare la lavabiancheria. Se per qualsiasi volonto durante un ciclo

di lavaggio si desiderasse variarlo, o si decide sè in un secondo momento di aggiungere altra biancheria all'interno della macchina, basta semplicitamente posizionare la manopola del programmatore nella posizione di "STOP" (il pulsante start inizIERà a lampeggiare), quindi reimpostare la manopola sul nuovo programma desiderato e premere il pulsante "START".

Attenzione!! si consiglia di utilizzare questa funzione solo se strettamente necessario e sostanto se il programma da resettare è iniziato da non più di 3 minuti. Prima di poter aprire l'oblo fatto un reset, bisogna attendere 2 minuti per il suo sbloccaggio.

FUNZIONE OPZIONALI

PRELAVAGGIO

Premendo quello pulsante, la macchina esegue un pre-lavaggio con una temperatura massima di 40^ . Tale funzione cui siere sussa soltanto sui programmi "COTONE" e "SINTETIC".

N.B. Seutilizzate questa opzione, il detersivo deve essere versato anche nell'apposita vaschetta per il prelavaggio.

RISCIACQUO SUPPLEMENTARE

La lavabiancheria è stata costruita in

como che il consumo d'acqua sia ridotto al minimo. Per zone con acqua molto dolce, o nel caso si notassero eventuali residui di detersivo a fine ciclo, premendo quello pulsante la macchina effettuerà un risciacquo aggiuntivo.

N. B. L'uso delle funzioni opzionali sono vincolate al tipo di programma prescelto, per cui se la funzione non è consentita dal programma non sare possibile abilitare il pulsante (vedi TABELLA PROGRAMMI).

CONTROLLO DELLE FASI DI LAVAGGIO:

Nella figura laterale sono riportate le 5 principali funzioni di un ciclo di lavaggio PRELAVAGGIO; LAVAGGIO; RISCIACQUI; CENTRIFUGA; FINE.

Ognuna di queste funzioni, verrà evidenziata durante il ciclo da un led luminoso, in tal modo potremo sempre sapere a che punto è il lavaggio.

Al termine della centrifuga il led corrispondente rimarra accesso per circa 2 minuti, che equivale al tempo necessario perché la porta dell'oblò si sblocchi; dopodichè si accenderà il led corrispondente a "END".

A dato punto premere il pulsante acceso/spento, après l'oblò ed estarrre la biancheria.

LABELLE PROGRAMMI

MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET- TATURE	TIPI DI TESSUTO	Comparti detersivo	Velocità centrifuga	PULSANTI ABILITATI
						1
COTONE	90°	90°	Tessuti bianchi in cotone molto sporchi, con macchiaanche di natura organica.	123	Max (o inferiore)
COTONE	75°	75°	Per lenzuola,camicie, tovaglie, asciugamani in tessuti resistenti molto sporchi	123	Max (o inferiore)
COTONE*	60°	60°	Per camicie, tovaglie, asciugamani in tessuti resistenti sporco normale	123	Max (o inferiore)
COTONE	40°	40°	Tessuti bianchi e colorati resistenti molto sporchi	123	Max (o inferiore)
COTONE	30°	30°	Tessuti con colori delicati biancheria leggermente sporca	123	Max (o inferiore)
SINTETICI	60°	60°	Tessuti sintetici con colori resistenti molto sporchi	123	800 (o inferiore)
SINTETICI	50°	50°	Tessuti sintetici con colori resistenti sporco normale	123	800 (o inferiore)
SINTETICI	40°	40°	Tessuti sintetici con colori delicati poco sporchi	123	800 (o inferiore)
SINTETICI	30°	30°	Tessuti sintetici con colori delicati poco sporchi	123	800 (o inferiore)
DELICATI	40°	40°	Tessuti in cotone delicato, viscosa e misti delicati	123	500 (o inferiore)	○	○
DELICATI	30°	30°	Tessuti in cotone delicato, viscosa e misti delicati	123	500 (o inferiore)	○	○
DELICATI	FREDDO	—	Tessuti in seta e misti delicati	123	500 (o inferiore)	○	○
LANA ****	40°		Tessuti in lana lavabili in lavatrice	123	800 (o inferiore)	○	○
LANA	30°	30°	Tessuti in lana lavabili in lavatrice	123	800 (o inferiore)	○	○
LANA	FREDDO	—	Tessuti in lana lavabili in lavatrice	123	800 (o inferiore)	○	○
LAVAGGIO A MANO	30°		Tessuti lavabili a mano	123	800 (o inferiore)	○	○

OPZIONALE CON IL PULSANTE PRELAVAGGIO PREMUTO

FUNZIONE ABILITATA

FUNZIONE NON ABILITATA

• Programma di riferimento per la classificazione energetica, in accordo con la norma EN 60456
  *** Programma riferimento per pura lana vergine.

LABELLE PROGRAMMI

MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET- TATURE	TIPI DI TESSUTO	Comparti detersivo	Velocità centrifuga	PULSANTI ABILITATI
						U	+
LAVAGGIO RAPIDO	40°	—	Quito programma permette di lavare biancheria molto sporca in 35 min. ad una temperatura di 40° max.	123	800 (o inferiore)	○	○
RISCIACQUI	—	—	Per risciacquare e rinfrescare la biancheria	123	Max	○	●
SCARICO E CENTRIFUGA	—	—	Scarico e centrifuga finale	123	Max	○	○

FUNZIONE ABILITATA FUNZIONE NON ABILITATA

SISTEMA DI RICONOSCIMENTO CARICO INTELLIGENTE

La lavatrice elettronica, è dotata di un particolareistema che riconisce automaticamente la quantità di panni inserti, regolando di conseguenza i litri di acqua da utilizzare e diminuendo in proportione il tempo di lavaggio, ottendenso così, un risparmio di acqua, di tempo e di energia.

Nel caso in cui la quantità dei panni da lavare sia inferiore al carico massimo consigliato (vedi tabella caratteristiche tecniche),la quantità di acqua utilizzata per il lavaggio diminuirà nella proportione di circa 2 litri per agli kg in meno di biancheria.

Nel caso di lavaggi a mezzo carico o inferiori, la macchina effettuerà automaticamente un risciacquo in meno rispetto a quelli previsti.

N.B. Questa funzione è attiva solo sui programmi cotone.

CARATTERISTICETECNICHE

MODELLO →		XF6800EL
Dimensioni:	Larghezza cm.:	59.5
	Altezza cm.:	85.0
	Profondità cm.:	55.0
Carico massimo consigliato durante il lavaggio:		6,0 Kg
		3,0 Kg
		1,5 Kg
Centrifuga max: (rpm)		800
Pressione dell'acqua		min. 0,05 MPa - max. 1 MPa
Potenza max assorbita/ Collegamento elettrico		vedi targhetto caratteristiche

*Per fare in modo che il carico all'interno della macchina sia ben bilanciato ed evitare eccessive vibrazioni durante la centrifuga, la quantità di panni da lavare non deve essere inferiore ad 1 kg
