XF6800EL - Lavadora NEW POL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora
Marca	NEW POL
Modelo	XF6800EL
Ancho	59,5 cm
Altura	85,0 cm
Profundidad	55,0 cm
Capacidad máxima de lavado (algodón)	6,0 kg
Velocidad máxima de centrifugado	800 rpm
Presión de agua	0,05 - 1 MPa
Programas de lavado	Algodón, Sintéticos, Delicado, Lana, Lavado rápido, Aclarados, Evacuación y centrifugado
Funciones opcionales	Prelavado, Aclarado adicional
Control de equilibrio	Sí (antidesequilibrio)
Sistema de reconocimiento de carga	Sí (solo para programas de algodón)
Tipo de carga	Frontal (ocular)
Ajuste de velocidad de centrifugado	Sí, variable
Temperaturas de lavado	Frío, 30°C, 40°C, 50°C, 60°C, 75°C, 90°C
Indicador de fase de lavado	LED (Prelavado, Lavado, Aclarados, Centrifugado, Fin)

Preguntas frecuentes - XF6800EL NEW POL

¿Cómo iniciar un ciclo de lavado?

Abra la puerta, cargue la ropa, vierta el detergente, cierre la cubeta. Presione el botón de encendido (G), gire la perilla de programa (P) para elegir el programa, seleccione la velocidad de centrifugado (H) y las opciones deseadas, luego presione el botón de inicio (L).

¿Cómo modificar un programa en curso?

Coloque la perilla del programador en STOP (el botón de inicio parpadea), luego reprograme al nuevo programa deseado y presione START. Úselo solo si el programa comenzó hace un máximo de 3 minutos. Espere 2 minutos antes de abrir la puerta.

¿Qué hacer si la máquina no centrifuga correctamente?

La máquina está equipada con un control antidesequilibrio. Si la ropa está mal distribuida, la velocidad de centrifugado se reducirá o se cancelará. Distribuya la carga uniformemente y reinicie el programa de centrifugado.

¿Cómo usar la función de prelavado?

Presione el botón Prelavado (C) antes de iniciar. Utilizable solo con los programas Algodón y Sintéticos. Vierta el detergente también en el compartimento de prelavado.

¿Cómo usar el aclarado adicional?

Presione el botón Aclarado adicional (C) para agregar un aclarado. Úselo en zonas de agua blanda o si se ven residuos de detergente. Esta función está disponible según el programa elegido.

¿Qué significan los indicadores luminosos?

Los LED indican la fase en curso: Prelavado, Lavado, Aclarados, Centrifugado, Fin. Al final del centrifugado, el LED de Centrifugado permanece encendido 2 minutos (desbloqueo de la puerta), luego se enciende el LED de Fin.

¿Cuál es la carga máxima recomendada?

La carga máxima para los programas de algodón es de 6,0 kg. Para cargas inferiores a 1 kg, la máquina puede vibrar excesivamente. Respete las capacidades indicadas en la tabla de programas.

¿Cómo limpiar el compartimento de detergente?

Retire el compartimento de detergentes, enjuáguelo con agua tibia y séquelo. Asegúrese de que esté bien cerrado antes de reiniciar la máquina para evitar fugas.

¿Qué hacer en caso de fuga de agua?

Verifique que el compartimento de detergentes esté correctamente cerrado. Asegúrese de que la manguera de entrada de agua esté bien conectada y que el grifo esté abierto. Si la fuga persiste, contacte a un profesional.

¿Cómo desbloquear la puerta después de un ciclo?

Después del final del centrifugado, espere aproximadamente 2 minutos hasta que se encienda el LED de Fin. Luego presione el botón de encendido (G) para apagar la máquina. La puerta se desbloquea automáticamente.

MANUAL DE USUARIO XF6800EL NEW POL

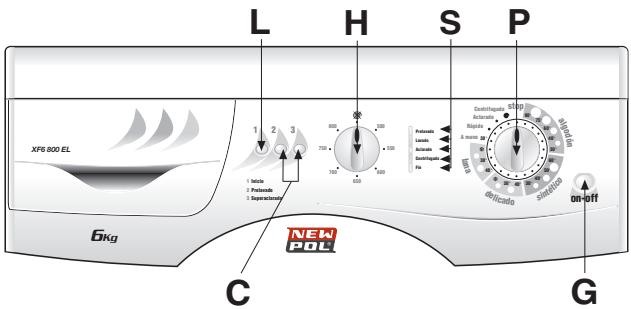

C Pulsadores para functionspcionales
G Pulsador de encendido
H Mando de seleccion del centrifugado
L Pulsador de puesta en marcha
P Mando de seleccion de programas y temperatas
S Led del estado de avance de los programas

USO DE LA LAVADORA

CICLO DE LAVADO

(siguiendo el procedimiento descripto a continuación, la lavadora efectúa el ciclo de lavado programado)

1. Abrir la puerta.
2. Cargar la ropa en la cuba y cerrar la puerta.

Atencion: está prohibido sobrecargar la lavadora. Se desaconseja lavar prendas que absorban una grancantidad de agua, como, porejemplo, alfombras.

1. Echar un detergente en polvo que hagaoca espuma y un suavizante para lavadoras automaticas en las respectivas cubetas (vease el capitulo "USO DE LOS DETERGENTES").
2. Cerrar el compartmento del detergente y no abrirlo durante el funcionaimiento

de la lavadora ya que pueda detramarse agua.

1. Acionar el pulsador de encendido (G): se enciende el correspondiente alultimate programa seleccionado.
2. Girar el mando programador (P) para seleccionar el programa y la temperatura deseados en funcion del tipo de tejido por lavar (vease: "TABLAS DE PROGRAMAS").
3. SeLECTIONAR la velocidad decentrifugado mediate el mando (H) (vease:"CENTRIFUGADOVARIABLE").
4. SeLECTIONAR lasmericanos

opciones deseadas con los pulsadores (C) (vease: "FUNCTIONES OPCIONALES"). Los testigos correspondentes se encienden.

1. Acionar el pulsador (L) para empezar el ciclo de lavado (vease: "PULSADOR DE PUESTA EN MARCHA").
2. Terminado el lavado,reasonar el pulsador de encendido (G) para apagar la lavadora.
3. Abrir la puerta y quitar la ropa.
4. Con las manos secas,
   desenchufar la lavadora de la red electrica.
5. Cerrar la llave de alimentacion del agua.

CENTRIFUGADO VARIABLE

Antes de起初 un programa, es possible elegir el centrifugado más adecuado entre una amplia gama. Paraarlo, girar el mando (H) hasta

alcanzar el valor deseado. Si se desea excluiir el centrifugado, colocar el mando en el symbolo

N.B.: la velocidad Tmaxa de centrifugado (max) varia en funccion del modelo y es la indicacion en el parrafo de lascharacteristicas tecnicas. La velocidad maxima que se pueda selectionar para cada programa se indica en la tabla de los programas (si se programa una velocidad superior, la lavadora efectuara siempre la velocidad indicada).

Control del desequilibrio de la energia y el control del desequilibrio de la energia.
Control del desequilibrio de la energia y el control del desequilibrio de la energia.
Control del desequilibrio de la energia y el control del desequilibrio de la energia.
Control del desequilibrio de la energia y el control del desequilibrio de la energia.
Control del desequilibrio de la energia y el control del desequilibrio de la energia.
Control del desequilibrio de la energia y el control del desequilbrio de la energia.
Control del desequilibrio de la energia y el control del desequilibrio de la energia.
Control del desequilibrio de la energia y el control del desequilibrio de la energia.
Control del desequilibrio de la energia y el control del desequilibrio de la energia.
Control del desequilibrio de la energia y el control del desequilibrio de la energia.
Control del desequilibrode la energia y el control del desequilibrode la energia.

PULSADOR DE PUESTA EN MARCHA

Tras seleccionar el programa
deseado, si seonia este pulsador
la lavadora empieza el ciclo de lavado. El pulsador (L) se enciende para

indicar que ha iniciado el ciclo de lavado.

La funciona de Stop sirve para interruptir el programa de la

lavadora. Si, porrialquier motivo, durante el ciclo de lavado se desea cambiar el programa o añadir másropa, colocar el mando del programador en "STOP" (el pulsador de Start empieza a parpadear); cuando, colocar el mando en el programa desedo y acontecer el pulsador "START".

Atencion! Se aconseja utilizar esta funciona únicamente si esrealmente necessario y solo siel programa que se desea interruprir ha iniciado desdehacer menos de tres horas.Antes de poder abrir la puertadespues de interruprir unprograma, hay que esperarque transcurran dos horaspara que la puerta sedesbloquee.

FUNCTIONS OPCIONALES

PRELAVADO

Si seonia estepulsador,laquina efectua un prelimado auna temperatura maxima de 40^ Dicha funcion solo se pueledutilizar en los programas "ALGODON"y"SINTETICOS".

N.B.: si se usa esta optacion, también se debe echar detergente en el compartmento de prelimvado de la cubeta.

ACLARADO SUPPLEMENTARIO

Esta lavadora se hafabricado para

consumir la menorcantidad de agua possible. Enzonas conaguas muy suaves o en el caso de que queden residuos de detergente al final del ciclo, se pueda realizar un aclarado suplementario, para lo cual hay queccionar dichopulsador.

N.B.: lasmericanas solo se pueda usar en algunos programas; por lo tanto, si el programa no permite esta funciona, el pulsador esta inactividad (vease: TABLA DE LOS PROGRAMAS).

CONTROL DE LAS FASES DE LAVADO

En la figura de alazo se indicate las 5 functions principales de un ciclo de lavado: PRELAVADO, LAVADO, ACLARADO, CENTRIFUGADO y FIN. Cada una de estas functions se indica durante el ciclo de lavado mediante un led luminoso, de mannersa que siempre se pueda saber a qué punto se incluena el lavado.

Al terminar el centrifugado, el testigo correspondiente permanece encendido durante dos关键时刻, que equivalen al tiempo necesario para que la puerta se desbloquee; transcurridos los dos关键时刻, se enciende el testigo "END".

Luego, acontear el pulsador de encendido/apagado, estar la puerta y quitar la ropa.

TABLAS DE PROGRAMAS

MANDO DE PROGRAMAS	TEMPER. EJERCICIO	ETIQUETA	TIPO DE TEJIDO	Compartimento del detergente	Velocidad centrifugado	PULSADORES HABILITADOS
						1
ALGODON	90°	90°	Tejidos blancos de algodón muy sucios, con manchas orgánicas.	123	Máx (o inferior)
ALGODON	75°	75°	Para sábanas, camisas, manteles y toallas de tejidos resistentes muy sucios	123	Máx (o inferior)
ALGODON*	60°	60°	Para camisas, manteles y toallas de tejidos resistentes sucios	123	Máx (o inferior)
ALGODON	40°	40°	Tejidos blancos y de-coloredores resistentes muy sucios	123	Máx (o inferior)
ALGODON	30°	30°	Tejidos de-coloredores delicados, ropapoco sucia	123	Máx (o inferior)
SINTÉTICOS	60°	60°	Tejidos sintéticos de-coloredores resistentes muy sucios	123	800 (o inferior)
SINTÉTICOS	50°	50°	Tejidos sintéticos de-coloredores resistentes sucios	123	800 (o inferior)
SINTÉTICOS	40°	40°	Tejidos sintéticos de-coloredores delicados poco sucios	123	800 (o inferior)
SINTÉTICOS	30°	30°	Tejidos sintéticos de-coloredores delicados poco sucios	123	800 (o inferior)
DELICADOS	40°	40°	Tejidos de algodón delicado, viscosa y mixtos delicados	123	500 (o inferior)	○	○
DELICADOS	30°	30°	Tejidos de algodón delicado, viscosa y mixtos delicados	123	500 (o inferior)	○	○
DELICADOS	FRÍO	—	Tejidos de seda y mixtos delicados	123	500 (o inferior)	○	○
LANA ****	40°		Tejidos de lana que se pueda lavar en la lavadora	123	800 (o inferior)	○	○
LANA	30°	30°	Tejidos de lana que se pueda lavar en la lavadora	123	800 (o inferior)	○	○
LANA	FRÍO	—	Tejidos de lana que se pueda lavar en la lavadora	123	800 (o inferior)	○	○
LAVADO A MANO	30°		Tejidos que se deben lavar a mano	123	800 (o inferior)	○	○

OPCIONAL CON EL PULSADOR DE PRELAVADO ACCIONADO

FUNCION HABILITADA

FUNCION INHABILITADA

• Programa de referencia para la clasificacion energetica, en conformidad con la norma EN 60456.
  *** Programa de referencia para pura lana virgen

TABLAS DE PROGRAMAS

MANDO DE PROGRAMAS	TEMPER. EJERCICIO	ETIQUETA	TIPO DE TEJIDO	Compartimi- ento del detergente	Velocidad centrifugado	PULSADORES HABILITADOS
						1	+
LAVADO RAPIDO	40°	—	Este programa permite lavar ropa poco suecia en 35 Minutes a una temperatura(Maxima de 40°)	123	800 (o inferior)	○	○
AClarADOS	—	—	Para aclarar y refrescar la ropa	123	Máx	○	●
DESCARGA Y CENTRIFUGADO	—	—	Descarga y centrifugado final	123	Máx	○	○

FUNCTION HABILITADA FUNCION INHABILITADA

SISTEMA DE RECONOCIMIENTO CARGA INTELIGENTE

La lavadora electrónica posee un sistema especial que reconoce automatistically la calidad de piezas introducidas, regula los litros de agua que se deben utilizar y disminuya proportionsocialmente el tiempo de lavado para ahorrar agua, tiempo y energia. Cuando la calidad de ropa que se debe lavar es inferior a la营养价值 aconsejada (véase: TABLA DE LAS CARACTERÍSTICAS TÉCNICAS), la calidad de agua utilizada para el lavado disminuya en proportionsión de dos litros por cada kilo de ropa en menos. En caso de lavados a media carga o inferiores, laquina efectúa automatistically un聲明oes con afecto a los previstos.

N.B.: esta funciona sólo se encontraría habitada en los programas para algodón.

CHARACTERÍSTICAS TÉCNICAS

MODELO →		XF6800EL
Dimensiones:	Ancho cm:	59.5
	Altura cm:	85.0
	Profundidad cm:	55.0
Carga maximizingauponjada duranteel lavado:*		6,0 Kg
		3,0 Kg
		1,5 Kg
Centrifugado max . (rpm)		800
Presión del agua		min. 0,05 MPa - max. 1 MPa
Potencia最大化 absorbida / Conexión electrónica		véase placá de caracteristicas

• Para que la energia en el interior de laquina quede correctamente equilibrada y no se produzcan vibraciones excessivas durante el centrifugado, se ha de lavar más de un kilo de ropa.

OsBOTOSpremidos acendem.

FUNÇAÑO NÁO ACTIVADA
