MANUALE UTENTE RCD-961 ROTEL

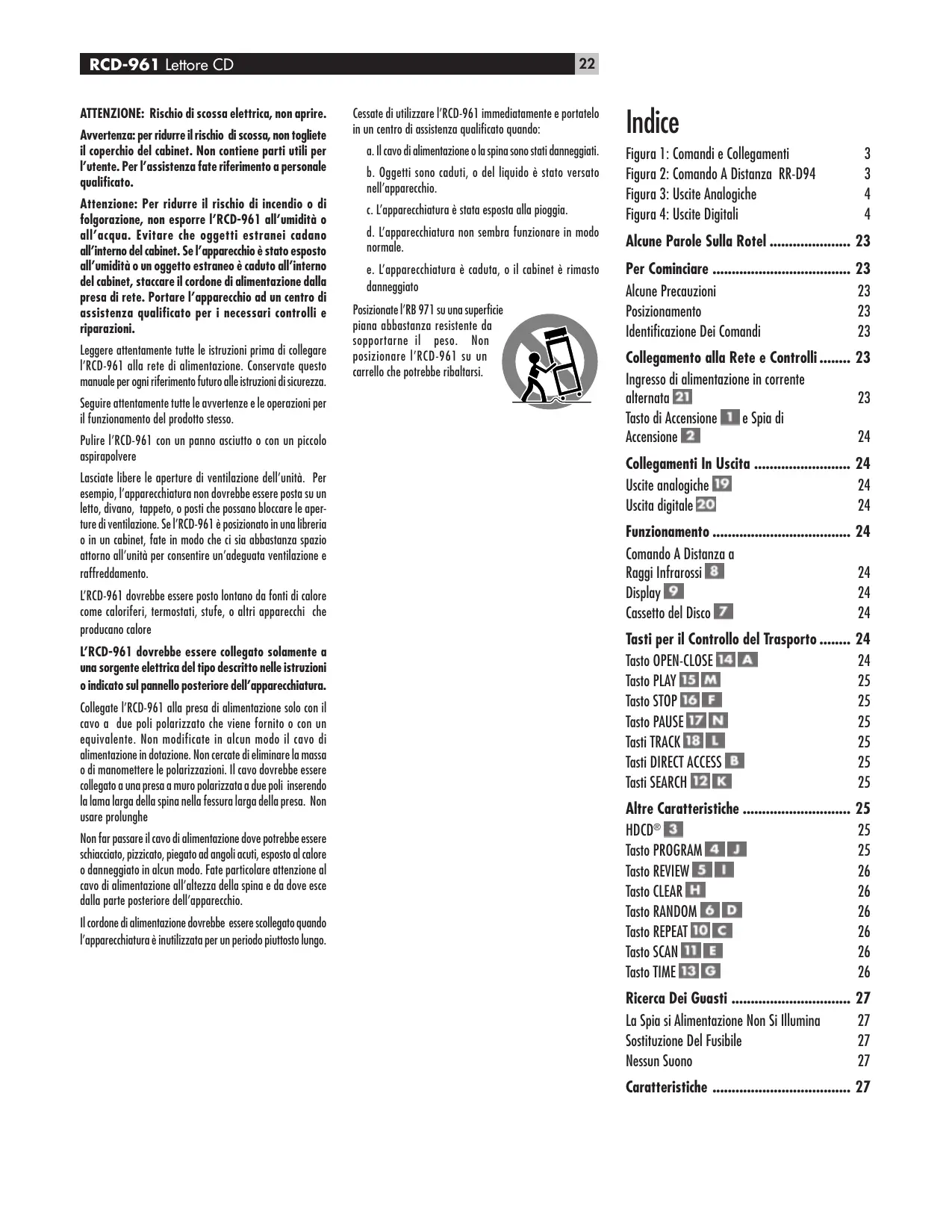

ATTENZIONE: Rischio di scossa elettrica, non aprire.
Avvertenza: per ridurre il rischio di scossa, non togliete il coperchio del cabinet. Non contiene parti utili per l'utente. Per l'assistenza fate riferimento a personale qualificato.

Attenzione: Per ridurre il rischio di incendio o di folgorazione, non esporre l'RCD-961 all'umidità o all'acqua. Evitare che oggetti estranei cadano all'interno del cabinet. Se l'apparechio è stato esposto all'umidità o un oggetto estraneo è caduto all'interno del cabinet, staccare il cordone di alimentazione alla presa di rete. Portare l'apparechio ad un centro di assistenza qualificato per i necessari controllingi riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'RCD-961 alla rete di alimentazione. Conservate questo manuale per ogni riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le avventenze e le operazioni per il funzionamento del prodotto stesso.

Pulire l'RCD-961 con un panno asciutto o con un piccolo aspirapolvere

Lasciate libero le aperture di ventilazione dell'unità. Per esempio, l'apparecchiatura non dovrebbe essere posta su un letto, divano, tappeto, o posti che possano bloccare le aperture di ventilazione. Se l'RCD-961 è posizionato in una libreria o in un cabinet, fate in modo che ci sa abbastanza spazio attorno all'unità per consentire un'adeguata ventilazione e raffreddamento.

L'RCD-961 dovrebbe essere posto lontano da fonti di calorie come caloriferi, termostati, stufe, o altri apparecchi che producono calorie

L'RCD-961 dovrebbe essere collegato solamente a una sorgente elettrica del tipo descririto nelle struzioni o indicate sul pannello posteriori dell'apparechiatura.

Collegate l'RCD-961 alla presa di alimentazione solo con il cavo a due poli polarizzato che viene fornito o con un equivalente. Non modificate in alcun modo il cavo di alimentazione in dotazione. Non cercate di eliminare la massa o di manomettere le polarizzazioni. Il cavo dovrebbe essere collegato a una presa a muro polarizzata a due poli inserendo la lama larga della spina nella fessura larga della presa. Non usare prolonghe

Non far passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato ad angoli acuti, esposto al calorie o danneggiato in alcun modo. Fate particolare attenzione al cavo di alimentazione all'altezza della spina e da dove esce alla parte posteriore dell'apparechio.

Il cordone di alimentazione dovrebbe assere scollegato quando l'apparechiatura è inutilizzata per un periodo piuttosto lungo.

Cessate di utilizzare l'RCD-961 immediamente e portatelo in un centro di assistenza qualificato quando:

a. Il cavo di alimentazione o la spina sono stati danneggiati.
b. Oggetti sono caduti, o del liquido è stato versato nell'apparecchio.
c. L'appareciatura è stata esposta alla pioggia.
d. L'apparecchiatura non sembra funzionare in modulo normale.
e. L'apparecchiatura è caduta, o il cabinet è rimasto danneggiato

Posizione l'RB 971 su una superficie pianaa abbastanza resistente da supportarne il peso. Non posizionare I'RCD-961 su un carrello che potrebbe ribaltarsi.

Indice

Figura 1: Comandi e Collegamenti 3

Figura 2: Comando A Distanza RR-D94 3

Figura 3: Uscite Analogiche 4

Figura 4: Uscite Digitali 4

Alcune Parole Sulla Rotel 23

Per Cominciare 23

Alcune Precauzioni 23

Posizionamento 23

Identificazione Dei Comandi 23

Collegamento alla Rete e Controlli. 23

Ingresso di alimentazione in corrente alternata 21 23

Tasto di Accensione 1 e Spia di Accensione 2 24

Collegamenti In Uscita 24

Uscite analogiche 19 24

Uscita digitale 20 24

Funzionamento 24

Comando A Distanza a Raggi Infrarossi 8 24

Display 9 24

Cassetto del Disco 24

Tasti per il Controllo del Trasporto 24

Tasto OPEN-CLOSE 14 A 24

Tasto PLAY 15 M 25

Tasto STOP 16 F 25

Tasto PAUSE 17 N 25

Tasti TRACK 18 L 25

Tasti DIRECT ACCESS B 25

Tasti SEARCH T2 K 25

Altre Caratteristica 25

HDCD 3 25

Tasto PROGRAM 4 J 25

Tasto REVIEW 5 I 26

Tasto CLEAR H 26

Tasto RANDOM 6 D 26

Tasto REPEAT TO C 26

Tasto SCAN 11 E 26

Tasto TIME 13 G 26

Ricerca Dei Guasti 27

La Spia si Alimentazione Non Si Illumina 27

Sostituzione Del Fusibile 27

Nessun Suono 27

Caratteristica 27

Alcune Parole Sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel 40 anni fa. Nel corso degli anni la passione è rimasta intatta e lobbiettivo di offrir prodotti eccezionaliagli audiofili e amanti della musica ad un costo non elevato è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzare il prodotto nel miglior modo possibile. Cosi potrete trovare condensatori provenienti dallInghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle trasformatori toroidali sono prodotti proprio nella Rotel.

La fama di eccellenza della Rotel è stata guidagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica ogni giorno. I loro commenti confermano l obietivo della società - La ricerca di un appearechio che sua musica, affidabile e conveniente.

Noi tutti alla Rotel vi ringraziamo per aver scelto quello prodotto augurandovi molte ore di piacevole intrattenimento musicale.

Per Cominciare

Grazie per aver acquistato illettore CD stereo RCD-961. Dotato di una meccanica di trasporto di alta precisione, L'RCD961 adotta un convertitore D/A multilivello Delta-Sigma con sovraccampionamento 8x e decodifica HDCD. Queste caratteristiche insieme al Balanced Design della Rotel, vi garantisco che l'RCD-961 offrta il più elevato livello diresa sonora. Utilizzato in un impianto hi-fi di alta qualità, il vostrolettore Rotel vi garantirà numerousi anni di intrattenimento musicale.

Alcune Precauzioni

Leggete attentamente Anythinge. Oltre alle istruzioni relative all'istallazione e al funzionamento fornisce interessanti informazioni su diverse configurazioni di sistema dell'RCD-961 come indicazioni generali che vi aiuteranno a ottenere prestazioni ottimali dal vostro impianto. Vi preghiamo di contattare il vostro rivenditore autorizzato Rotel per consiglio o domande. Inoltre tutti noni alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti.

Conservate l'imballaggio dell'RCD-961 e tutto il materiale di imballaggio interno per un uso futuro. Trasportare l'RCD-961 in un imballo non originale potrebbe arrecare un danno che non sarebbe coperto alla nostra garanzia.

Compilate e inviate la carta di registrazione allevata all'RCD-961. Assicuratevi sono di conservare la ricevuta della vendita originale. E' il vosto migliorare documento per la data di acquisito di cui avrete bisogno agli volte sua necessario il servizio di garanzia.P

Posizionamento

Usate il buon senso quando posizionate l'RCD-961 in un mobile o vi sovrapponete altri appearecchi. Assicuratevi che lo scaffale o il cabinet possano sostortare il suo peso. Non sovrapponete all'RCD-961 componenti pesanti.

Evitate di collocare l'apparecchio in un luogo dove possa essere soggetti a un'eccessiva fonte di calore come sopra a un grosso amplificatore di potenza o vicino a un termosifone. Per una miglior resa evitate di porre l'apparecchio in un luogo dove possa essere soggetti a vibrazioni, come ad esempio vicino a un diffusore.

HDCD®, High Definition Compatible Digital® e Pacific Microsonics" sono o marchi registrati oppure marchi registrati di Pacific Microsonics, Inc.negli Stati Uniti e/o in altri paesi. Ilsystema HDCD è prodotto su licenza nella Pacific Microsonics. Questo prodotto viene coperto da uno a più dei seguenti: In USA: 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,872,531 ed in Australia: 669114. Altre registrazioni seguiranno.

Identificazione Dei Comandi

La copertina di quello manuale è provistodi una parte pieghevole che alla le illustrazioni dei pannelli anteriors e posteriori e del dato a distance RR-D94. Ogni elemento nelle illustrazioni viene identificato con un richiamo in un riquadro grigio. Nel corso di quello manuale gli elementi a cui si fa riferimento nel testo vengono identificati con un richiamo correspondente. Gli elementi sui pannelli anteriore e posteriore vengono identificati con un richiamo numero 1. Gli elementi dilu dato a distance sono etichettati con una lettera A.

Collegamento alla Rete e Controlli

Ingresso di alimentazione in corrente alternata 21

Il vostro RCD-961 è predisporto più in fabbrica per il corretto voltaggio nel paese di acquisito (o 115 V o 230 V o 240 V). La configurazione di linea in corrente alternata è individata su una decalcomania sul pannello posteriore.

NOTA: Nel caso dovesto spostare il vosto lettre CD in un altri paese è possibile riconfigurarlo per un utilizzo su un voltaggio diverso. Non cercate di mettere in pratica这对于 a conversione da soli. Aprendo l'involcro dell'RCD-961 vi esponete a voltaggi pericolosi. Consultate una personale qualificato o il reparto di assistenza della Rotel per informazioni.

L'RCD-961 dovrebbe essere collegato direttamente ad una presa a muro polarizzata a due poli o all'uscita attivata di un'alto componente del vostro impianto audio. Non utilizzato una prolonga.

Assicuratevi che l'interruttore di accensione sul pannello anteriore dell'RCD-961 sua disattivato (in posizione "out"). Poi collegate il cordone di alimentazione in dotazione all'alloggiamento sul pannello posteriori dell'apparecchio e alla presa di alimentazione in corrente alternata.

Se dovete allontanarvi da casa per un periodo prolongato di tempo, come una vacanza di un mese, è una precauzione ragionevole quella di staccare alla rete di alimentazione il vostolettore CD (cosi come altricomponenti audio e video) nelle siete assenti.

Tasto di Accensione 1 e Spia di Accensione 2

L'interruttore di alimentazione è collocato sul pannello anteriore del vostolettore CD. Per attivare illettore CD, premete il tasto. L'indicatore LED al di sopra dell'interruttore e il display si illumineranno,indicando che illettore CD è acceso.Per disattivare illettore premete nuovamente il tasto e riportate lo in posizione esterna.

NOTA: Se utilizzate un'uscita di alimentazione di un'alto componente per attivare e disattivare il vostolettore CD, dovreste lasciare l'interruttore di alimentazione in posizione "on". Quando accenderete il componente,anche illettore CD si attivera in modo totale.

Collegamenti In Uscita

L'RCD-961 vi offre una scelta di due diversi tipi di collegamenti in uscita - un segnale di uscita analogico dal convertitore D/A incorp.orato per un utilizzo con componenti audio analgici e un'uscita digitale coassiale che fornisce un segnale digitale non elaborato per un utilizzo con convertitori D/A esterni o processori digitali.

NOTA: Per evitare forti rumori che non apprezzereste né voi né i vostri diffusori, assicuratevi che illettore CD sua disattivato quando effettuate qualsi collegamento di segnale.

Uscite analogiche 19

(vedere Figura 3 per l'illustrazione dei collegamenti dei cavi)

Una Coppia di connettori standard RCA fornisce un segnale di uscita analogico dall'RCD-961agli ingressi di sorgente di un preamplificatore audio, amplificatore integrato, o un sintoamplificatore

Scegliete cavi di interconnessione audio di alta qualità. Collegate l'uscita del canale sinistro dell'RCD-961 all'ingresso di sorgente del canale sinistro sul preamplificatore o altri componente. Collegate l'uscita destra dell'RCD-961 all'ingresso di sorgente del canale destro sul preamplificatore o altri componenti.

Uscita digitale 20

(vedere Figura 4 per l'illustrazione dei collegamenti cavi)

Se state utilizzando un convertitore esterno D/A o un'alto processore digitale, avrete bisogno di un flusso di dati digitali non elaborati dall'RCD-961, prelevati prima del convertitore D/A incorporado. Questo segnale viene fornito dal connettore di uscita digitaleippo sul pannello posteriore dell'RCD-961.

Utilizzando un cavo digitale coassiale standard da 75 ohm, collegate l'uscita digitale coassiale dell'RCD-961 al connettore di ingressso digitale coassiale sul convertitore esterno D/A.

Funzionamento

L'RCD-961 più essere fatto funzionare utilizzando i tasti sul pannello anteriore o da i pulsanti corrispondenti sul dato a distance a raggi infrarossi fornito. Istruzioni specifiche per ognuno di questi comandi sono indicate più avanti. La maggior parte dei pulsanti sono riprodotti sul pannello anteriore e sul dato a distance a raggi infrarossi. Tuttavia vi sono alcune eccezioni per cui i pulsanti sono solo disponibili o su uno o sull'alto. Queste eccezioni sono annotate nelle istruzioni.

Comando A Distanza a Raggi Infrarossi 8

Prima di utilizzare il dato a distance a raggi infrarossi, è necessario insertire due pile "UM-4/AAA" (in dotazione). Togliete il coperchio in plastica sul retro del dato a distance a raggi infrarossi, sistematé le batterie (facendoattenzione alla polarità + e -), e rimettete a quello il coperchio.

Perutilizzare ilcommanda distanza a raggi infrarossi,dirigetelo verso il sensore 8 collocato sull'area del display sul pannello anteriore dell'RCD-961.

Display 9

Un display illuminato sul pannello anteriore dell' RCD-961 fornisce utili informazioni sul funzionamento dell'unità, sull'attivazione di funzioni speciali e informazioni tempo/traccia per il disco in ascolto. Ognuno di questi indicatori è descritto nelle istruzioni di funzionamento dettagliate che seguono.

PROGRAM	REPEAT	1 ALL		INTRO	1	2	3	4
RANDOM					5	6	7	8
■■	■	MIN	SEC		9	10	11	12
REMAIN	■	■	■	OVER	13	14	15	16

Cassetto del disco

Un cassetto motorizzato per il disco, collocato al centro dell'RCD-961, scorre in avanti per accogliere un compact disc e si richiude per la riproduzione del disco. Ponete il disco nel cassetto con l'etichetta rivolta versuso l'alto. Assicuratevi che il disco sua centrato correttamente sul cassetto.

Il cassetto più essere richiuso in due modi : premendo il tasting OPN/CLS o premendo il tasting PLAY.

Tasti per il Controllo del Trasporto

Questi tasti consentono il controllo delle funzioni di base per il trasporto del disco. Tranne che quando indicate, tutte le funzioni sono disponibili sul pannello anteriore dell' RCD-961 e sul dato a distance. I numero in grassetto forniscono un dato punto di riferimento per trovare il dato sulle illustrazioni dell'RCD-961 e del dato a distance a raggi infrarossi all'inizio di questo manuale.

Tasto OPEN-CLOSE 14 A

Quando il cassetto di trasporto del disco è chiuso, premendo quello tasto il cassetto si apre automaticamente. Per chiudere il cassetto, premete nuovamente quello tasto. E' possibile ancche apriere il cassetto premendo il tasto PLAY.

Quando si apree il cassetto, il Display indichera "NO DISC" Quando si chiude il cassetto con un disco inserto, il display indichera il numero di tracce sul disco e il tempo totale del disco in minuti e secondi.

Tasto PLAY 15 M

Premete il tasting PLAY per iniziare al riproduzione del disco. Se il cassetto del disco è aperto si chiuderà automaticamente. Il numero della traccia riprodotta e il tempo mancante verrà molto sul display insieme allindicatore PLAY. Di norma, inizierà la riproduzione alla prima traccia. Tuttavia, potete selezionare traccce differenti utilizzando i tasti TRACK o i pulsanti DIRECT ACCESS (vedere più fatto) prima di premere il tasting PLAY per iniziare la riproduzione di una diversa selezione.

Tasto STOP 16 F

Questo tastingaferma la riproduzione del disco e riazzzera illettore,ad esempio se si riprende la riproduzione esta ricomincera alla prima traccia.Premendo il tastingo STOP due voite velocamente in successione si annulla qualsiasi selezione programmata (vedi sotto).

Tasto PAUSE 17 N

Questo tasto è utilizzato per interrompere temporaneamente la riproduzione. Il disco continua a girare e riprenderà a suonare dal punto in cui era stata inserita la posizione. La spia PAUSE sul display si illuminerà. Per riprenderè a suonare il disco, premete nuovamente il tasto PAUSE oppure premete il tasto PLAY.

Tasti TRACK 18 L

Questi tasti vengono utilizzati per selezione are traccce sul disco. Quando un disco è in riproduzione, se premete il tasto destro TRACK avanzera all'inizio della segunte traccia. Se premete il tasto sinistro TRACK ritornera all'inizio della traccia in corso. Premendo velocimento due volte in successione quello ritorna all'inizio della traccia precedente. Sul display apparirà il numero nuovo di traccia.

Questi tasti sonoancheutilizzati per selezionareuna traccia prima di premere il tasto PLAYoppure quando memorizzate le tracce per la modalità di riproduzione PRO-GRAM (vedi sotto).Queste selezioni vengono effettuate premendo continuamente i tasti TRACKfino a che viene raggiunta la traccia desiderata.

Nella modalità PROGRAM, i tasti TRACK fanno avanzare o retrocedere alla traccia successiva nella lista di selezione memorizzata.

Tasti DIRECT ACCESS B

(solo comando a distanza)

Questi undici tasti numerici (marcati da 1 a 10) sono utilizzati per accedere direttamente a una traccia dal commando a distanza a raggi infrarossi anziché selezionando le tracce utilizzato i tasti TRACK.

Le prime dieci trabce sul disco possono essere selezionate premendo il tasto corrispondente sul controllo a distanza. Per esempio, per riproduire la terza traccia premere il tasto 3 sul comando a distanza.

Quando dovete accedere a numero di traccia più alti di 10, premete il tasto > 10 seguito dal numero di traccia. Per esempio, per selezionare la traccia 12, premete > 10 seguito dal tasto 1 e poi dal tasto 2.

Il numero della traccia selezionata apparirà nell'area numerica principale al centro del display.

C'èanche una matrice di traccia quattro per quattro (1-16) collocata al lato destro del display. Qesto display indica tutte le traccce sul disco. Se sul disco ci sono più di 16 traccce, tutte le cîfcre si illumineranno seguite alla parola OVER, indipendente della traccia che viene riprodotta. Questa matrice è indispensable da l'area numerica principale del display che indichera sempre la traccia in corso,anche se superiore al numero 16.

I pulsanti DIRECT ACCESS posso sono anche essere utilizzati per memorizzare trace in modalità PROGRAM (vedi sotto).

Tasti SEARCH 12 K

Questi tasti fanno avanzare o retrocedere velocemente il disco in riproduzione quando vengono premuti. Mentre i tasti sono premuti, udirete a velocità accelerata, lasciando andare il tasto si ritorrera in modalità PLAY.

Altre Caratteristiche

Queste caratteristiche aggiungono ulteriori funzioni all'RCD-961, inclua la possibilità di riproduire dischi ad alta definizione HDCD, di memorizzare un gruppo di tracce per l'ascolto, di ripetere un disco, programma o traccia più volte, di riproduire le tracce su un disco in ordine sparso, di segnare un singolo passaggio di un brano per la riproduzione in playback, di riproduire automaticamente i primi 10 secondi di agli traccia e di selezionare diversi display di tempo disponibili.

HDCD 3

HDCD® è una tecnia di codifica che consente a un CD di avere una gamma dinamica più estesa, una distorsione ridotta e un maggiore dettaglio. Quando utilizzato dischi con codifica HDCD l'RCD-961 più riproduire una gamma dinamica fino a 18 bit. I dischi HDCD sono identificabili dal logo HDCD sulla confezione.

Non è necessaria nessuna operazione da parte dell'utente per riproduire una registrazione HDCD. Illettore CD riconosce automaticamente la codifica HDCD e attiva la circuitazione. La spia HDCD sul pannello anteriore si illuminera perindicare che un disco HDCD è in riproduzione.

Tasto PROGRAM 4 J

Questo tasto conindicazione PROG, vi permette di memorizzare fina a 20 trace sul disco per una riproduzione in un ordine specifico. Per esempio, potreste dare istruzione all'RCD-961 di riproduire la traccia 5, seguita alla traccia 3, seguita alla 8. Per iniziare un programma:

1. Inserite un disco e premete il tasto OPEN/ CLOSE per richiudere il cassetto. L'RCD-961 leggerà il contento del disco.

2. Premete il tasto PROGRAM sul pannello anteriore o sul dato a distance. La spia PROGRAM si illuminera sul display insieme a "P:OO"indicando che l'apparecchio e in attesa per la prima traccia per essere memorizzata.

3. Per programmare le trace dal dato a distance digitate il numero della prima traccia utilizzato i tasti DIRECT ACCESS. La vostra selezione verrà automaticamente memorizzata e l'indicatore sul display cambierà in "P:01",indicando che una traccia è stata memorizzata. Continuate a digitare le rimanenti selezioni utilizzato i tasti DIRECT ACCESS.Notate che non è necessario premere il tasto PROGRAM in quantogni selezione viene memorizzata non appena avete digitato.

4. Per programmare le traccce dal pannello frontale, selezionate il numero della prima traccia utilizzando i tasti TRACK. Il numero di traccia e il numero di programma lampeggerà sul display per tre secondi. Mentre il display lampeggia, premete il tasto PROGRAM per memorizzare la vostra selezione. Notate che una volta che smette di lampeggiare non potrete più memorizzare la vostra selezione. Per memorizzare altre traccce selezionatele con i tasti TRACK, premendo il tasto PROGRAM dopo agli selezione.

Una volta che avete memorizzato una lista di brani, l'RCD-961 rimane in modalità PROGRAM fino a che voi aprite il cassetto del disco o premete il tasto STOP per due volte in successione. Se premete il tasto PLAY verrà riproduzione il programma memorizzato anziché l'intero disco, iniziando con la prima selezione della lista memorizzata.

Quando un programma è stato memorizzato, la maggior parte delle funzioni che avrebbero effetto sull'intero disco si attivano solo sul programma memorizzato. Per esempio, i pulsanti TRACK avanzano alla traccia successiva nel programma memorizzato, non alla traccia successiva sul disco. Allo stesso modo, il tasto REPEAT (vedi sotto) riproduce in continuazione il programma memorizzato non l'intero disco.

Tasto REVIEW 5 I

Questo tasto è utilizzato per rivedere le traccce memorizzate nella modalità PROGRAM. Premete il tasto e il primo numero di traccia memorizzato apparirà nell'ordine sul display, lampeggiano approssimativamente per cinque secondi. Premendo più il tasto REVIEW nelle numero di traccia sta lampeggiano, continuera la sequenza, migliorando la successiva traccia memorizzata. Continuate a premere il tasto REVIEW per vedere la lista completea dei brani delle traccce memorizzate.

Se non premete il tasto REVIEW nelle numero di traccia sta lampeggiando, il procedimento è concluso e l'apparecchio ritorna nella modalità in cui si trovava precedentamente, eccetto l'ultimo numero di traccia rivisto che restera attivo eindicato sul display.

Notate che potete rimuovere una selezione alla lista dei brani durante la procedura di review utilizzando il tasto CLEAR come viene detritto più avanti.

Tasto CLEAR H

(solo comando a distanza)

Questo tasto vi consente di eliminare una selezione di tracce alla lista di brani del programma memorizzato durante la procedura di review descritta sopra. Seguite la procedura di review fino a che la traccia desiderata lampeggia. Quindi, nelle premete il tasto REVIEW per continuare, rimuovete la traccia indicata nel display schiacciando il tasto CLEAR quando il numero sta ancora lampeggiando. Potete quando continuare la procedura di review.

Tasto RANDOM 6 D

Questo permette allettore CD di riproduire traccedall'interodisco in ordine casuale. Una volta che tutte le selezioni sono state riprodotte per una volta, il disco fermera la riproduzione, a meno che il tasto REPEAT (vedete più avanti) non sua stato premuto, nel qual caso la riproduzione casuale continuera finché il TASTO STOPiene premuto. Quando il tasto RANDOM viene premuto, la parola RANDOM appeare nel display.

Tasto REPEAT TO C

Questo tasto vi consente di ripetere la traccia che state ascoltando o l'intero disco continuamente fino a che la funzione non viene cancellata disinserendo il tasto REPEAT o premendo STOP. Il tasto REPEAT passa in sequenza attraverso le opzioni disponibili. Premete il tasto una volta e l'RCD-961 ripeterà la traccia che state ascoltando evidenziaro sul display l'indicatore REPEAT 1. Premete il tasto una seconda volta e l'RCD-961 ripeterà l'intero discoindicando sul display REPEAT ALL. Premete il tasto una terza volta per cancellare la funzione REPEAT.

Come notato sopra la funzione REPEAT vuo essere utilizzata in unione con la modalità RANDOM.

NOTA: La funzione REPEAT viene automaticamente cancellata quando si apre il cassetto del disco.

Tasto SCAN 11 E

Questa funzione consente la riproduzione automatica dei primi dieci secondi di agli traccia sul disco (o programma memorizzato). Per attivare la funzione, premete il tasto SCAN. La parola INTRO appeare nel Display. Per fermare la funzione di scanning e tornare alla traccia corrente, premete più il tasto SCAN o il tasto PLAY.

Tasto TIME 13 6

Normalmente, l'RCD-961 indica il tempo trascorso della traccia in riproduzione. Il pulsante TIME vi consente di avere due display di tempo in alternatively. Premendo il tasto una volta appeare il tempo rimanente della traccia, che scorre all'indietro a mano a mano che la traccia prosegue nella riproduzione. Premendo il tasto per una seconda volta appeare il tempo rimanente dell'intero disco (o programmamma memorizzato). Premendo il pulsante un terza volta si ritorna al display standard del tempo trascorso. Quando la funzione TIME è attivata, la parola REMAIN appeare nel Display.

Ricerca Dei Guasti

Nei sistemi audio multi problemi derivano da collegamenti sbagliati o inadeguate regolazioni dei controlli. Se vi si pone un problema, isolate l'area critica,verificate le regolazioni dei controlli,determine la causa del problema e operate i necessari cambiamenti. Se non siete in grado di far suonare I'RCD-961 fate riferimento ai suggerimenti per le condizioni che seguono:

La Spia di alimentazione non si Illumina

La spia di accensione e gli elementi di base sullo schermo del display dovrebbero essere accesi初次 che l'RCD-961 è collegato alla presa di alimentazione nel muro e viene premuto il pulsante di accensione. Se non si accende controllate la presa di alimentazione con unaltro appearecchio elettrico, come una lampada. Assicuratevi che la presa di alimentazione in uso non sa controllata da un interruptore che è stato disattivato.

Sostituzione del Fusibile

Se un'alto appearecchio elettrico funzione una volta collegato alla presa di alimentazione, e la spia di accensione continua a non illuminarsi, significha che potrebbe esseri bruciato il fusibile di alimentazione interno. Se ritenete che ciò sua successo, contattate il vostro rivenditore Rotel per la sostituzione del fusibile.

Nessun Suono

Controllate che i cavi alla sorgente di segnale agli ingressi dell'RCD-961 siano collegati correttamente. Controllate che il selettore d'ascolto sua posizionato sull'gresso correto. Assicuratevi che il tape monitor dell'amplificatore non sua stato inserito. Controllate tutti i cablaggi tra l'amplificatore e i diffusori.

Caratteristiche

Distorsione armonica totale + Rumore	0,0045% @ 1khz
Distorsione di intermodulazione	0.0045% @ 1khz
Risposta in frequenza (± 0,5 dB)	20 - 20.000 Hz
Bilanciamento tra i canali	± 0,5 dB
Linearità di fase	± 0,5°
Separazione tra i canali	>98 dB @ 1khz
Rapporto S/N	>100 dB
Gamma dinamica	>96 dB
Convertitori D/A	DAC Delta-Sigma multilivello, equivalente a 18bit conhetto digitale di sovraccampionamento 8x e HDCD
Wow & Flutter, scarto di velocità	Preciosa al quarzo
Impedenza di uscita	100 Ohm
Uscita digitale	0,5 Volt, Picco a Picco
Impedenza del carico	75 ohm
Alimentazione	230 Volt, 50 Hz
Assorbimento	20 Watt
Dimensioni	440 x 72 x 316 mm
Peso (netto)	5,4 Kg

Tutte le caratteristiche sono corrette al momento della stampa. Rotel si riserva il diritto di apportare modifiche allazone alcun preavviso.

Rotel e il logo Rotel hi-fi sono marchi registrati della Rotel Co. Ltd. Tokyo Japan.

HDCD é un marchio registrato della Pacific Microsonics, Inc., CA, U.S.A.
