MANUALE UTENTE 150-7 FESTOOL

REACH per prodotti Festool, gli accessori e il materiale di consumo - REACH è l'ordinanza sulle sostanze chimiche valida in tutte Europa dal 2007. Noi, in quanto „utenti finali“, overo in quanto fabbricanti di prodotti, siamo consapevoli del nostro dovere di informazione nei confronti dei nostri clienti. Per potervi tenere sempre aggionati e per informarvi delle possibili sostanze appartenenti alla lista di candidati eftenute nei nostri prodotti, abbiamo organizzato il seguente sito web per voi.

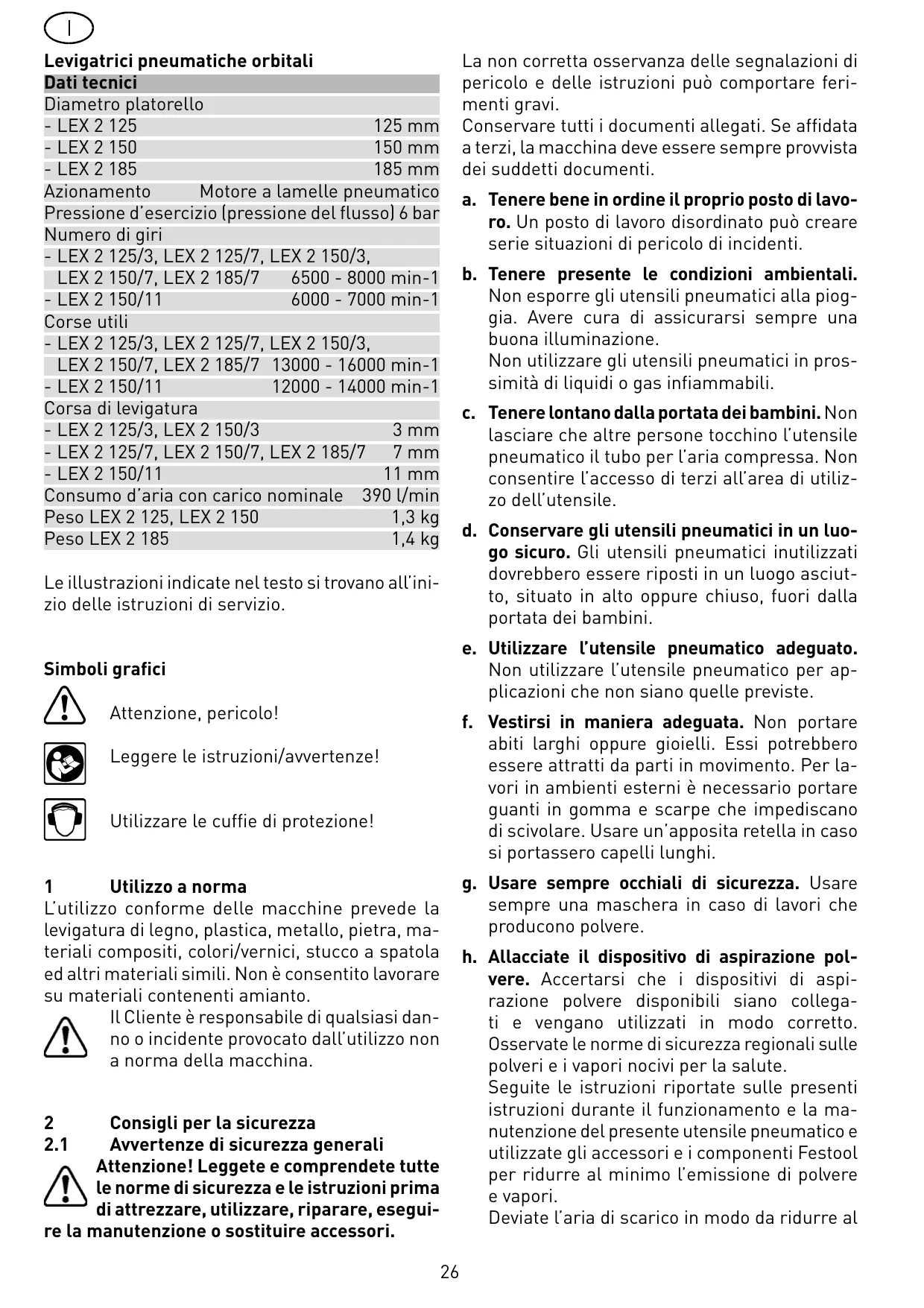

Le illustrazioni indicate nel testo si trovano all'inizio delle istruzioni di servizio.

Simboli grafici

Attenzione, pericolo!

Leggere le istruzioni/avvertenze!

Utilizzato le cuffie di protezione!

1 Utilizzo a norma

L'utilizzo conforme delle macchine prevede la levigatura di legno, plastica, metallo, pietra, materiali compositi, colori/vernici, stucco a spatola ed altri materiali simili. Non è consentito lavorare su materiali contententi amianto.

Il Cliente è responsabile di qualsiasi danno o incidente provocato dall'utilizzo non a norma della macchina.

2 Consigli per la sicurezza

2.1 Avvertenze di sicurezza generali Attenzione! Leggete e comprendete tutte le norme di sicurezza e le istruzioni prima di attrezzare, utilizzato, riparare, eseguire la manutenzione o sostituire accessori.

La non corretta osservanza delle segnalazioni di pericolo e delle istruzioni cui lo comporte ferimenti gravi.

Conservare tutti i documenti allegati. Se affidata a terzi, la macchina deve essere sempre provvista dei suddetti documenti.

a. Tenere bene in ordine il proprio posto di lavoro. Un posto di lavoro disordinato cui creare seriie situazioni di pericolò di incidenti.
b. Tenere presente le condizioni ambientali. Non esporre gli utensili pneumatici alla pioggia. Avere cura di assicurarsi sempre una buona illuminazione. Non utilizzato gli utensili pneumatici in prossità di liquidi o gas infiammabili.
c. Tenere lontano alla portata dei bambini. Non lasciare che altre persone tocchino l'utensile pneumatico il tubo per l'aria compressa. Non consentire l'accesso di terzi all'area di utilizzo dell'utensile.
d. Conservare gli utensili pneumatici in un luogo sicuro. Gli utensili pneumatici inutilizzati dovrebbero essere riposti in un luogo asciutto, situato in alto oppure chiuso, fuori alla portata dei bambini.
e. Utilizzato l'utensile pneumatico adeguato. Non utilizzato l'utensile pneumatico per applicazioni che non siano quella previste.
f. Vestirsi in maniera adeguata. Non portare abiti larghi oppure gioielli. Essi potrebbero essere attratti da parti in movimento. Per lavori in ambienti esterni è necessario portare quanti in gomma e scarpe che impediscano di scivolare. Usare un'apposita retella in caso si portassero capelli lunghi.
g. Usare sempre occhiali di sicurezza. Usare sempre una maschera in caso di lavori che producono polvere.
h. Allacciate il dispositivo di aspirazione polvere. Accertarsi che i dispositivi di aspirazione polvere disponibili siano collegati e vengano utilizzati in modo corretto. Osservate le norme di sicurezza regionali sulle polveri e i vapori nocivi per la salute.

Seguite le istruzioni riportate sulle presenti istruzioni durante il funzionamento e la manutenzione del presente utensile pneumatico eutilizzate gli accessori e i componenti Festool per ridurre al minimo l'emissione di polvere e vapori.

Deviate l'aria di scarico in modo da ridurre al

minimo la formazione di polvere in ambienti polverosi.

i. Non utilizzato il tubo per l'aria compressa per applicazioni che non siano quella previste. Non trasportare mai l'utensile pneumatico sorreggendolo mediante il tubo dell'aria compressa. Proteggere il tubo per l'aria compressa da fonti di calore, olio e spigoli acuminati.
Non indirizzate mai il flusso d'aria verso voi stessi o verso altre persone.
j. Fissare il pezzo in lavorazione. Utilizzare a tal proposito le attrezzature di fissaggio oppure una morsa a vite, in modo da bloccare il pezzo in lavorazione. Queste attrezzature consentono di fissare il pezzo in modo più sicuro rispetto a quanto sia possibile fare tenendolo con una mano, ed inoltre entrambé le mani saranno libero per utilizzato l'utensile pneumatico.
k. Evitare posizioni malsicure! Si raccomanda di tenere una posizione di lavoro sicura che permetta di Maintainere sempre l'equilibrio.
l. Curare scrupolosamente i propri utensili. Presupposto per poter lavorare bene ed in maniera sicura è mantenere i propri utensili ben affiliati e puliti.Seguire le direttive relative alla manutenzione e leindicazioni relative alla sostituzione di utensili soggetti ad usura.Controllare regolarmente il tubo per l'aria compressa e, qualora risultasse danneggiato, farlo sostituire da personale specializzato. Mantenere le impugnature asciutte e libero da olio e grasso.
m. Staccare il tubo alla relativa alimentazione per l'aria compressa. In caso di mancato utilizzo dell'utensile pneumatico, prima della manutenzione ed in occasione della sostuzione degli utensili da utilizzato, come ad esempio lame per segatrici, punte da trapano, frese.
n. Non lasciare attrezzi di servizio insertitissull'apparecchio. Prima diMETTERe l'apparecchio in funzione, assicurarsi che non siano rimaste insertite chiavi od attrezzi di servizio.
o. Assicurarsi contro avviamenti accidentali. Non trasportare un utensile pneumatico collegato all'aria compressa tenendo il dito sull'interruttore di accensione. Accertarsi che, nel momento in cui il tubo per l'aria compressa viene collegato all'alimentazione pneumatica, l'interruttore sia disinserito.

p. Concentratevi sull'operazione di lavoro. Eseguire i propri dilavori con la dovuta concentrazione. Non utilizzato l'utensile pneumatico qualora si avverta una mancanza di concentrazione.

Il personale addetto al funzionamento e alla manutenzione deve essere fisicamente in grado di gestire l'utensile per quanto riguarda le sue dimensioni, il suo peso e la sua potenza

q. Controllare l'utensile pneumatico per individuare eventuali danneggiamenti. Prima di un ulteriore utilizzo dell'utensile pneumatico, i dispositivi di sicurezza oppure i componenti lievamente danneggiati devono essere esaminati accuratamente per garantirne le perfette e conformi condizioni di funzionamento. Verificare se le parti mobili funzionano perfettamente senza incepparsi oppure se risultano danneggiate. Tutti i componenti devono essere montati correttamente e soddisfare i correspondenti requisiti, al fine di garantire un perfetto funzionamento dell'utensile pneumatico. I dispositivi di sicurezza lei e le parti danneggiate devono essere riparati o sostituita a regola d'arte da personale specializzato, salvo nei casi in cui nel manuale per l'operazione siano riportateindicazioni diverse. Gli interrupttori danneggiati devono essere sostituita da personale specializzato. Non utilizzare alcun utensile pneumatico nel quale non sia possibile insertire/disinserire l'interruttore di commutazione.

r. Attenzione! Utilizzare esclusivamente gli accessori o gli utensili ausiliari elencati nelle istruzioni per l'uso o che siano stati raccomandati dal produttore (catalogo). L'impiego di altri utensili ausiliari e di altri accessori potrebbe causare pericololo di lesioni.
s. Fare eseguire le eventuali riparazioni dell'apparecchio pneumatico da personale specializzato. Il presente apparecchio pneumatico risponde alle normative di sicurezza pertinenti. Le riparazioni devono essere eseguite esclusivamente da personale specializzato, in caso contrario potrebbero verificarsi incidenti per l'operaatore.
t. Questo utensile pneumatico deve essere attrezzato, regolato ed utilizzato esclusivamente da persone qualificate e addestrate. Senza qualificazione e addestramento c'è un più alto rischio di incidenti.
u. Questo utensile pneumatico non deve essere modificato. Le modifiche possono ridurre l'ef-

ficacia dei dispositivi di sicurezza e augmentare i rischi per l'operatore.

v. Impugnate la macchina in modo corretto. Si- te pronti a contrastare i movimenti consueti o improvisisi - tenete pronte entrambe le mani.

2.2 Avvertenze di sicurezza specifiche della macchina

• Se nella levigatura si sviluppano polveri esplosive o infiammabili si devono osservare scrupolosamente le norme di lavorazione del produttore del materiale.
• Nel caso in cui venissero generate, durante le operazioni di levigatura, polveri nocive per la salute, la macchina dovrà essere collegata ad un adeguato dispositivo di aspirazione polvere e dovranno essere osservate le vigenti prescrizioni riguardanti la sicurezza.
• La pressione d'esercizio non dev'essere superiore a 6,5 bar.
• La macchina dev'essere utilizzata solamente con carta abrasiva. Non sono consentiti corpi abrasivi o dischi per troncatura alla mola.
• Utilizzato l'utensile solamente con la corretta regolazione dell'aria compressa. Questo è garantito nel caso in cui venga impiegata l'unità di alimentazione VE Festool.
• Utilizzare solo accessori Festool originali.
• Indossare l'equipaggiamento protettivo personale adeguato: protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generano polvere, quanti protettivi per la lavorazione di materiali grezzi e durante la sostituzione degli utensili.
• Il numero di giri ammesso dell'accessorio deve essere almeno pari al numero di giri massimo previsto per la macchina. Gli accessori con numero di giri superiore a quanto consentito, possono scoppiare.
• Procedete con cautela se l'ambiente non è noto.

Possono esservi pericolini nascosti rappresentati da linee di corrente o altre linee di alimentazione. Assicuratve che non siano presenti cavi elettrici, tubazioni del gas, ecc...che potrebbero costituire un pericolo in caso di danneggiamento a seguito dell'utilizzo della macchina.

2.3 Rischi residui

Nonostante siano state rispetto tutte le principali prescrizioni costruttive, è possibile che durante l'utilizzo della macchina esistano ancora dei pericoli, come ad esempio:

• Possono volar via parti del pezzo in lavorazione,

• Possono volar via parti del pezzo in lavorazione a causa di un utensile danneggiato,

• Emissioni rumorose,
• Emissione di polvere di legno.

2.4 Informazioni sulla rumorosità e sulle vibrazioni

I valori misurati a norme EN ISO 15 744/ EN ISO 8662 hanno valori tipici di:

$$ \begin{array}{l} \begin{array}{l l} \text {L i v e l l o d i p r e s s i o n e a c u s t i c a} & 7 0 \mathrm {d B (A)} \ \text {A c c e l e r a z i o n e s t i mata} \end{array} \ L E X 2 1 2 5 / 7, L E X 2 1 8 5 / 7 < 2. 5 \mathrm {m} / \mathrm {s} ^ {2} \ L E X 2 1 2 5 / 3, L E X 2 1 5 0 / 3 = 3. 0 \mathrm {m} / \mathrm {s} ^ {2} \ L E X 2 1 5 0 / 1 1 = 4, 0 \mathrm {m} / \mathrm {s} ^ {2} \ L E X 2 1 5 0 / 7 = 4, 5 \mathrm {m} / \mathrm {s} ^ {2} \ \text {I n c e r t e z z a} \quad K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} \ \end{array} $$

Durante il lavoro, il livello di rumorosità cui superare il valore di 85 dB(A). Indossare cuffie!

I valori di emissione indicati (vibrazioni, rumori) sono stati misurati secondo le condizioni di prova contente in EN ISO 15744/EN ISO 8662 e servono per il confronto fra le macchine. Sono utilizzabilianche per una valutazione provvisoria del carico vibratorio e di rumore durante il funzionamento. I valori delle emissioni indicate sono rappresentativi delle principali applicazioni dell'utensile pneumatico. Se tuttavia l'utensile viene utilizzato per altre applicazioni, con altri utensili o se viene eseguita una manutenzione insufficiente, possono augmentare notevolmente le vibrazioni e i rumori nell'intero ambiente di lavoro.

Per un'esatta valutazione durante un periodo di lavoro prestabilitito, si deveanche tener conto dei tempi di funzionamento a vuoto e di arresto della macchina inesso compresi. Questo cui ridurre notevolmente il carico durante l'intero periodo di lavoro.

3 Collegamento dell'aria compressa e messa in funzione

Assicurarsi che, quando viene allacciata l'aria compressa, l'utensile pneumatico sua scollegato.

3.1 Preparazione dell'aria compressa

Al fine di garantire un perfetto funzionamento degli utensili pneumatici Festool, questi devono essere sempre utilizzati in combinazione con l'unità di alimentazione VE Festool.

Consistente in filtrlo, regolatore, scarico condensa ed oliatore, l'unità di alimentazione garantisce l'apporto di aria compressa pulita, priva di

condensa ed oliata. Per quello scopo, l'oliatore dev'essere regolato in modo tale che una goccia d'olio venga aggiunta all'aria compressa agli 7-10 minuti. Eventuali danni imputabili ad una errata preparazione dell'aria compressa sono esclusi da qualsiasi rivendicazione di garanzia. Nel caso in cui vengano impiegati fino a due utensili pneumatici Festool, si raccomanda l'utilizzo dell'unità di alimentazione provvista di un attacco da 3/8 ". Per l'alimentazione dell'aria compressa dev'essere impiegato un compressore che disponga di una portata di almeno a 500 L/min con una pressione d'esercizio di 6 bar. Ilsystema di tubazioni deve ave un diametro sufficientemente grande (almeno 9 mm).

3.2 Attacco per tubo IAS 2

La levigatrice eccentrica è un utensile pneumatico collegabile alsystema IAS 2 Festool.

Questo sistema di tubi flessibili sintetizza tre funzioni in un unico tubo:

-alimentazione dell'aria compressa (1.1)
- riciclo dell'aria di scarico (1.2)
- aspirazione della polvere (1.3)

Montaggio e smontaggio - vedere figura 3.

3.3 Messa in funzione

Esercitando una pressione sulla leva (2.1) l'uten-sile pneumatico viene azionato.

Se la leva viene rilasciata, la macchina di disatti-Verà nuovamente.

4 Impostazioni della macchina

Prima di eseguire qualsiasi intervento sulla macchina scollegare sempre la macchina stessa dall'alimentazione dell'aria compressa.

4.1 Regolazione del numero di giri

Mediate la rotella di regolazione (2.2) il numero di giri cui quod siessere continuamente variato fra 6500 e 8000 min-1 o 6000 e 7000 min-1 (LEX 2 150/11). In tal modo sarebbe possibile adeguare in maniera ottimale la velocità di taglio ai materiali di volta in volta utilizzati.

4.2 Aspirazione

La polvere genera durante la levigatura viene aspirata, mediante i canali di aspirazione presenti nel platorello, direttamente nel punto in cui aviene l'asportazione del materiale.

Per garantire un'ottimale aspirazione della polvere, si raccomanda l'impiego di appearecchi di aspirazione Festool per utensili pneumatici, provvisti di dispositivo automatico di attivazione/disattivazione.

Al fine di non provocare danni al motore pneumatico, non aspirare l'utensile pneumatico quando quest'ultimo è fermo.

4.3 Platorelli

In funzione del loro diametro, i platorelli presentano una diversa durezza.

Il montaggio di un platorello di dimensione errata cui potà causare vibrazioni eccessive per la macchina.

Utilizzare solamente platorelli con un rivestimento a lappole che non sia danneggiato.

A seconda dell'utilizzo a cui sono destinati, sono disponibili platorelli in tre gradi di durezza:

• duro: molto resistente ai bordi, per elevata asportazione di materiale su superfici e nella levigatura degli spigoli.
• morbido: universale per levigatura di sgrossatura e di finitura, dotato di struttura elastica per superfici piane ed arcuate.
• supermorbido: elevata elasticità, adatto per una levigatura fine di precisione su pezzi sagomati, zone arrotondate, raggi.

Non utilizzate il platorello supermorbido con la Lex 2 150/11!

Nonutilizzarepergli spigoli!

Montaggio - vedere figura 4. Prestare attenzione affinché le posizioni delle sedi ad accoppiamento geometrico del platorello (4.1) e della macchina (4.2) siano congruenti!

4.4 Abrasivi

Sui platorelli Stickfix possono essere fissati abrasivi autoaderenti come ad esempio le carte abrasive Stickfix ed i velli di levigatura.

Gli abrasivi vengono semplicamente collocati a pressione sul platorello e nuovamente rimossi快来 l'uso.

Gli abrasivi devono essere applicati in modo concentrico e la loro perforazione delve corrispondere al platorello.

5 Manutenzione e cura

Prima di eseguire qualsiasi intervento sulla macchina scollegare sempre la macchina stessa dall'alimentazione dell'aria compressa.

Tutti i lavori di manutenzione e riparazione che

richiedono l'aperture dell'alloggiamento del motore devono essere eseguiti solo da un'officina di assistenza autorizzata.

5.1 Lamelle

Dopo ca. 500 ore di funzionamento si raccomanda di far sostuire le lamelle del motore.

5.2 Freno del platorello

L'anello di tenuta (5.1) striscia sul platorello ed impedisce in tal modo che il platorello stesso vada su di giri in modo incontratto. Per quello motivo, l'anello di tenuta si usura con il tempo e dev'essere sostituito con un nuovo anello qualora l'azione frenante diminuisca.

A tal scopo è necessario rimuovere il platorello,\ quindi è possibile estrarre l'anello di tenuta dal\ giunto a molla (5.2) e sostituirlo con uno nuovo.

5.3 Lubrificazione

Dopo un lungo periodo di inattività, ad esempio dopo un week-end, prima di mettere in funzione l'utensile è necessario aggiungere 1 - 2 gocce di olio lubrificante nell'attacco dell'aria compressa (5.3) della macchina.

5.4 Sostituzione del silenziatore

Per ottenere le previste prestazioni dell'utensile pneumatico, è necessario sostuire, ad intervalli regolari, il silenziatore del connettore IAS 2 con un nuovo silenziatore.

5.5 Pulizia dei canali di aspirazione

Si raccomanda di pulire settimanalmente (in particolar modo in caso di levigatura di resine sintetiche) i canali di aspirazione della macchina (5.4), utilizzato un piccolo scovolino oppure un panno.

6 Accessori, utensili

Utilizzato esclusivamente gli accessori originali Festool e il materiale di consumo Festool previsti per questo utensile, perché questti componenti diSYSTEMA sono perfettamente compatibili tra di loro. L'utilizzo di accessori e materiale di consumo

di altri produttori pregiudica la qualità dei risultati di lavoro e comporta verosimilmente una limitazione della garanzia. A seconda dell'applicatione, cui po averontare l'usura dell'utensile o sono inappropriate le sollecitationi per l'utilizzatore. Pertanto raccomandiamo di salvaguardare sempre se stessi, l'utensile e la garanzia utilizzato escludamente accessori originali Festool e materiale di consumo Festool!

7 Smaltimento

Non gettate gli utensili elettrici nei rifiuti domestici! Provedere ad uno smaltimento ecologico degli utensili elettrici, degli accessori e degli imballaggi! Osservare le disposizioni nazionali in vigore.

8 Garanzia

Per i nostri apparecchi offriamo, in caso di difetti di materiale o di fabbricazione, in conformità alle disposizioni legislative vigenti nei diversi stati, una garanzia della durata minima di 12 mesi. Negli stati dell'UE, la durata della garanzia è di 24 mesi (fa fede la fattura o la bolla di consegna). Sono escludi alla garanzia i danni riconducibili a naturale logoramento/usura, a sovraccarico, a trattamento non idoneo e/o provocati dall'utilizzatore oppure dovuti a un impiego diverso da quello indicate nelle struzioni d'uso oppure già noti al momento dell'acquisto. Si escludono anche i dati derivanti dall'impiego di accessori e materiali di consumo (ad es. platorelli) non originali. Eventuali reclami possono essere accettati soltanto se l'apparecchio è rispedito non smontato ai fornitori o a un centro di assistenza clienti Festool autorizzato. Le istruzioni d'uso, leindicazioni sulla sicurezza, la lista dei pezzi di ricambio e la ricevuta d'acquisto devono essere conservate in buono stato. Per il resto valgono le attuali condizioni di garanzia del costruttore.

Note: Dati i costanti lavori di ricerca e sviluppo i dati tecnici qui forniti potrebbero subire variazioni.

Perslucht-excenterschuurmachine

Technische specificaties

Diameter slijpschijf
- LEX 2 125	125 mm
- LEX 2 150	150 mm
- LEX 2 185	185 mm
Aandrijving	perslucht-lamellenmotor
Bedrijfsdruk (stroomdruk)	6 bar
Toerental
- LEX 2 125/3, LEX 2 125/7, LEX 2 150/3,
- LEX 2 150/7, LEX 2 185/7	6500 - 8000 min-1
- LEX 2 150/11	6000 - 7000 min-1
Werkslag
- LEX 2 125/3, LEX 2 125/7, LEX 2 150/3,
- LEX 2 150/7, LEX 2 185/7	13000 - 16000 min-1
- LEX 2 150/11	12000 - 14000 min-1
Schuuruitslag
- LEX 2 125/3, LEX 2 150/3	3 mm
- LEX 2 125/7, LEX 2 150/7, LEX 2 185/7	7 mm
- LEX 2 150/11	11 mm
Luchtverbruik bij nominale belasting	390 l/min
Gewicht LEX 2 125, LEX 2 150	1,3 kg
Gewicht LEX 2 185	1,4 kg
