MANUALE UTENTE D7 S AKG

Prima diutilizzare l'apparecchio,leggere il manuale!

MODO DE EMPLEO p.42

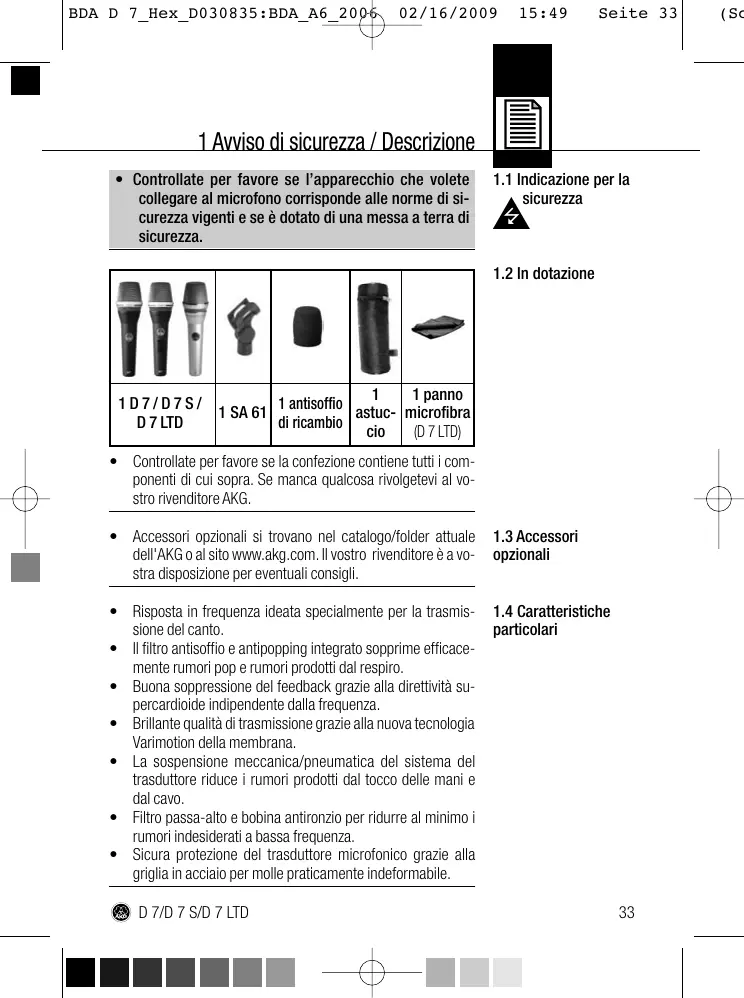

1 Avviso di sicurezza / Descrizione 33

1.1 Indicazione per la sicurezza 33
1.2 In dotazione 33
1.3 Accessori opzionali 33
1.4 Caratteristiche particulari 33
1.5 D7 34
1.6 D7S 34
1.7 D7 LTD 34

2Collegamento. 35

3 Impiego 36

3.1 Introduzione 36
3.2 Distanza microfonica ed effetto di prossinità 36
3.3 Angolo di incidenza del suono 36
3.4 Reazione 37
3.5 Coro di arrivapagnamento 38

4 Pulizia 38

4.1 D7,D7S 38
4.2 D7 LTD 38
4.3 Pulire l'antisoffio interno. 38
4.4 Sostituire I'antisoffio interno 39

5 Error erimedi 40

6 Dati tecnici 41

• Controllate per favore se l'apparecchio che volete collegare al microfono corrisponde alle norme di sicurezza vigenti e se è dotato di una messa a terra di sicurezza.

1 D7/D7S/D7 LTD

1 SA 61

1 antisoffio di ricambio

1 astucchio

1 panno microfiba (D7 LTD)

• Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al voestro rivenditore AKG.
• Accessori opzionali si trovano nel catalogo/folder attuale dell'AKG o al site www.akg.com. Il vosto rivenditore è a vostra disposizione per eventuali consigli.
  Risposta in frequenza ideata specialmente per la trasmissione del canto.
• Ilchio antisoffio e antipopping integrato soprime efficac-. mente rumori pop e rumori prodotti dal respiro.
• Buona suppressione del feedback grazie alla direttività supercardioide independente alla frequenza.
• Brillante qualità di trasmissione grazie alla nuova Tecnologia Varimotion della membrana.
• La sospensione meccanica/pneumatica delsystemadel trasduttore riduce i rumori prodotti dal tocco delle manie e dal cavo.
• Filtro passa-alto e bobina antironzio per ridurre al minimo i rumori indesiderati a bassa frequenza.
• Sicura protezione del trasduttore microfonico grazie alla griglia in acciaio per molle praticamente indeformabile.

1.1 Indicazione per la sicurezza

1.2 In dotazione

1.3 Accessori opzionali

1.4 Caratteristica particolare

1.5D7

1 Descrizione

Il D 7 dell'AKG è un microfono direzionale dinamico (microfono a grado di pressione). è stato什么意思 a punto specificamente per la captazione della voce in condizioni particolarmente impegnative sul palco. La risposta in frequenza del D 7, particolaremente estesa, che esalta leggermente le frequenze medio-alte, garantisce una Buona comprensibilità della parola. Il microfono presenta una caratteristica direzionale supercardioide, il che comporta che il D 7 è particolarmente sensibile al suono che lo investe da davanti, nelle quasi non registra il suono proveniente dai lati e da dioetro. Tale caratteristica direzionale rimane pressoché inalterata per tutte le frequenze, ossia dai toni più bassi a quelli più alto ("indipendente dalla frequenza").

I rumori prodotti dalle mani e dal cavo vengono suppressi in larga misura grazie alla sospensione meccanica/pneumatica del trasduttore. L'antisoffio interno riduce ad un minimo i rumori pop e i rumori prodotti dal vento e dal respiro. Altri rumori indesiderati nella gamma delle frequenzeasse vengono eliminati con successo della bobina antironzio integrata e dal filtrato passa-alto (80Hz) integrato. Si tratta di un filtrato attivo di continuo, per cui il microfono non è dotato di un interrottore on/off separato per il filtrato passa-alto.

La robusta griglia, praticamente indeformabile, in acciaio per molle, e la resistente scatola in zinco-alluminio pressofuso protegono il microfono e la capsula efficacamente dai danni causati alla dura routine "on the road".

1.6D7S

Il D 7 S è elettricamente, meccanically ed acusticamente identico al D 7, è però corredato di un interrottore on/off silenzioso.

1.7D7LTD

II D 7 LTD è elettricamente, meccanicamente ed acusticamente identico al D 7, è perché corredato di una scatola cromata per soddisfare le esigenze estetiche speciali.

2 Collegamento

Il microfono è dotato di un'uscita simmetrica con connettore XLR a 3 poli.

Pin 1 = massa

Pin 2 = filo audio (inphase)

Pin 3 = filo audio

Potete collegare il microfono sua ad ingressi microfonici simmetrici che a quelli asimmetrici.

• Se volete collegare il microfono ad un ingressso microfonio simmetrico (presa XLR), usate un cavo XLR di tipo commerciale.
• Se volete collegare il microfono ad un ingressso microfono asimmetrico (presa jack da 6,3 mm), usate un cavo con accoppiamento XLR e connettore jack mono da 6,3 mm.
• Tenete presente che i cavi asimmetrici sono assorbire, come un'antenna, irradiazioni da campi magnetici (cavi di rete, cavi della luce, elettromotori ecc.). Nel caso di cavi la cui lunghezza supera 15 m, quello fenomeno più causare ronzii ed altri rumori disturanti.

Awertenza:

3.1 Introduzione

3 Impiego

Un microfono per canto vi offre diverse possibilità di variar il suono della vostra voce riprodotto dall'impliano di sonorizzazione.

Osservate per favore i seguenti avvertimenti per poter impiegare il vosto microfono in modo ottimale.

3.2 Distanza microfonna ed effetto di prossimità

Fondamentalemente, la Vostra voce guadagnera in pienezza e morbidezza in funzione della vicinanza tra le labbra ed il microfono. Ad una maggior distanza dal microfono si produce invece uno spettro acustico di maggior riverbero e più distante, poiché viene esaltata l'acustica dell'ambiente.

Potrete quando conferire alla Vostra帮你 un suono aggressivo, neutro o carezzevole, semplicamente modificando la distanza dal microfono.

L'effetto di prossimità si produce a distance microfoniche di meno di 5 cm e provoca una forte esaltazione dei bassi, conferendo alla voce un suono voluminoso, intimo,dai bassi accentuati.

3.3 Angolo di incidenza del suono Vedi fig.1.

Cantando direttamente sul microfono, trasmettereste nel canto ante i rumori connessi alla respirazione, e i suoni occlusivi (p, t) e sibilanti (s, sc, c) verrebero esaltati in maniera innaturale.

• Per questa ragione, cantate lateralmente rispetto al microfono o al di sopra del mi

crofono. In tal modo otterrete un suono equilibrato e naturale.

3 Impiego

3.4 Reazione

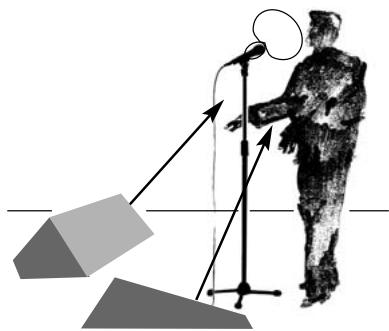

Fig. 2: Posizionamento del microfono per minimizzato il rischio di reazione

La reazione significa che il suono emesso dall'amplificatore viene in parte ripreso dal microfono che lo reinvia, amplificato, all'altoparlante. A partire da un determinato volume, l'impianto comincia a fisciare e vuo venir "silenziato" solo diminuendo il volume.

Al fine di prevenir questo rischio, il microfono dispone di una caratteristica direzionale supercardiode: è particolarmente sensibile al suono che investe il microfono da davanti (p. es. la voce), nelle quasi non registra il suono che proviene dai lati o da diaestro (p. es. dagli altoparlanti monitor).

La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire sul margine anteriore del palco.

Se usate altoparlanti monitor, non punctate mai il vostro microfono direttamente sui monitor o sugli altoparlanti dell'impianto di sonorizzazione.

La reazione può essere causata ancche da risonanze (determinate dall'acustica dell'ambiente), in particolare nella gamma di frequenze bassa, indirettamente quando dall'effetto di prossimità. In quosti casi spesso è sufficiente augmentare la distanza dal microfono per interrompere la reazione.

Vedi fig. 2.

3.5 Coro di accompagnamento

Fig.3:Posizionamento del microfono per due cantanti

4.1 D7, D7S

4.2 D 7 LTD

4.3 Pulire l'antisoffio interno

3 Impiego.

1. Non lasciate mai cantare più di due persone per microfono.
2. Il microfono è molto insensible al suono che entra di lato. Se i due vocalisti cantano verso il microfono da un angolo maggiore di 35^ , dovreste regolare il livello del canale microfonico in

modo tale che il pericolò di feedback diventerebbe troppo grande.

4 Pulizia

• Pulite la superficie della scatola del microfono con un panno inumidito con acqua.
• Pulite la superficie della scatola del microfono con il panno microfibia in dotazione.

Con l'andar del tempo, la protezione antisoffio integrata nel microfono più sporcarsi, causando un suono sempre più cuspo. Raccomandiamo quindi di pulire l'antisoffio interno quando il microfono inizia ad avee un suono meno brillante e trasparente.

1. Svitate la griglia esterna del microfono in senso antiorario.
2. Togliete I'antisoffio da griglia.
3. Immergete l'antisoffio in acqua e sapone strizzandolo con forza alcune volte.
4. Fate asciugare l'antisoffio per tutta la notte.
5. Inserite l'antisoffio pulito nella griglia.
6. Fissate la griglia sul microfono avvitandola in senso orario.

4 Pulizia

Se il microfono continua ad avere un suono cupo benché l'anti-soffio sua stato pulito, è possible sostituire quest'ultimo con l'antisoffio di ricambio in dotazione.

1. Svitate la griglia esterna del microfono in senso antiorario.
2. Togliete I'antisoffio alla griglia.
3. Inumidite leggermente d'acqua l'antisoffio di ricambio e strizzatelo alcune volte finché assume la forma corretta.
4. Fate asciugare l'antisoffio di ricambio.
5. Inserite l'antisoffio di ricambio nella griglia.
6. Fissate la griglia sul microfono avvitandola in senso orario.

4.4 Sostituire l'antisoffio interno

Errone	Causa possibile	Rimedio
Non c'è suono.	1. Mixer e/o amplificatore disinserito.2. Fader del canale o fader principale sul mixer o regolatore del volume dell'amplificatore in po-sizione zero.3. Il microfono non è colle-gato al mixer o all'amplificatore.4. Il connettore del cavo non è inserto bene.5. Il cavo è difettoso.	1. Inserire il mixer e/o am- plificatore.2. Portare il fader del ca- nale o il fader principale sul mixer o il regolatore del volume dell'amplifi-catore sul livello desider-rato.3. Collegare il microfono al mixer o all'amplifica-tore.4. Inserire un'altra volta il connettore del cavo.5. Controllare il cavo e sostituirlo se necessa- rio.
Distorsioni	1. Il regolatore Gain sul mixer o sul modulo di trasmissione non è re-golato bene.2. L'ingresso del mixer è troppo sensibile.	1. Portare il regolatore Gain in posizione tale da far spare le distorsioni.2. Inserire una preattenua- zione da 10 dB tra cavo microfonico ed in- gresso.
Il suono del microfono di- venta sempre più cupo con l'andar del tempo.	• L'antisoffio interno o es- terno è sporco e attenua le frequenze alte.	• Pulire o sostuire l'anti- soffio interno o quello esterno.

Direttività:	supercardiode
Risposta in frequenza:	70 - 20.000 Hz
Filtro passa-alto:	80 Hz, attivo di continuo
Sensibilità:	2,6 mV/Pa (-52 dBV rif. a 1 V/Pa)
Livello di pressione acustica limite per un coefficiente di distorsione armonica di 1% / 3%:	147 / 156 dB SPL
Livello di pressione acustica equivalente:	18 dB(A) secondo CEI 60268-4
Impedenza elettrica a 1000 Hz:	≤ 600 ohm
Impedenza di carico raccomanda:	≥ 2000 ohm
Bobina antironzio:	integrata
Connettore:	XLR a 3 poli
Superficié:	D 7, D 7 S: grigio-azzurro opaco; D 7 LTD: cromato
Dimensioni:	lunghezza: 185,2 mm, diametro: 51 mm
Peso netto	340 g
Peso lordo:	655 g
Brevetti:	membrana di spessore variabile Varimotion per trasduttori dinamici (brevetto n. AT 403.751, US 6.185.809, DE 814.637, DK 814.637, FI 814.637, FR 814.637, GB 814.637, IT 814.637, NL 814.637)

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'indirizzo email [e-mail].

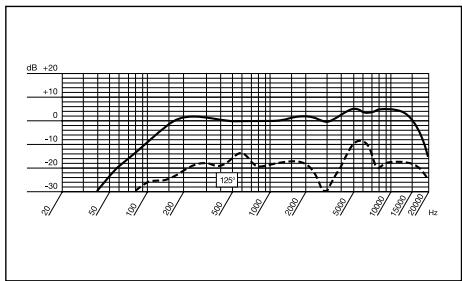

Rispostainfrequenza

Diagramma polare
