MANUALE UTENTE GN15 M AKG

Prima di utilizzato l'apparecchio, leggere il manuale!

MODO DE EMPLEO p.82

1 Sicurezza ed ambiente 63
2 Descrizione 63

2.1 Introduzione 63
2.2 Moduli capsula 63
2.3 Antisoffio W 30 64
2.4 Moduli di montaggio. 64

2.4.1 Anello luminoso 65

2.5 Accessori opzionali 65

3 Impieghi microfonici 66
4 Montaggio e collegamento. 67

4.1 Moduli capsula 67
4.2 Moduli di montaggio GN 15/30/50 ESP 67

4.2.1 Tasto ON/OFF, anello luminoso, attenuatione dei bassi . 67
4.2.2 Montaggio e collegamento 71

4.3 Moduli di montaggio GN 15/30/50 E 72

4.3.1 Anello luminoso 72
4.3.2 Attenuazione dei bassi, montaggio, collegamento 72

4.4 Moduli di montaggio GN 15/30/50 E 5PIN 73

4.4.1 Anello luminoso 73
4.4.2 Attenuazione dei bassi, montaggio, collegamento 73

4.5 Moduli di montaggio GN 15/30/50 73

4.5.1 Funzione "MIC ON" 73
4.5.2 Montaggio sul piano di un ravolo, collegamento 74

4.6 GN 30/50 Minijack 75

4.6.1 Anello luminoso, attenuatione dei bassi 75
4.6.2 Montaggio, collegamento 75

4.7 Modulo di montaggio GN 155 SET. 76
4.7.1 Prolunga del collo di cigno. 76

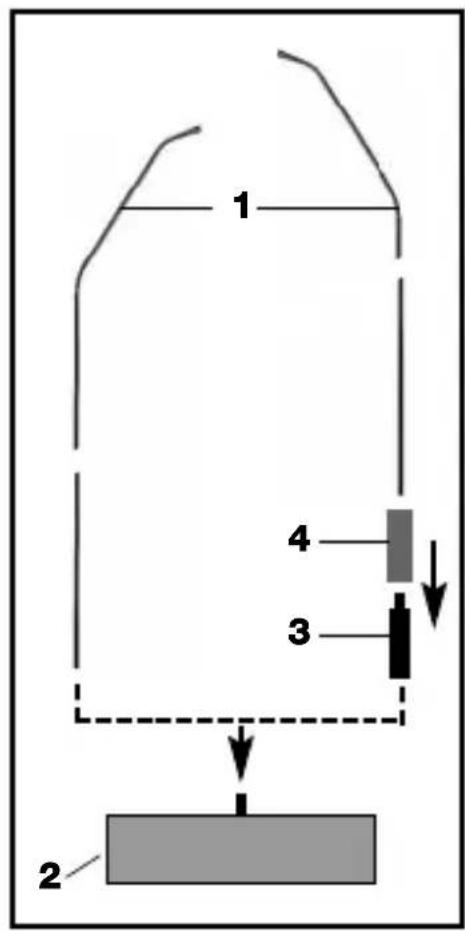

4.8 Modulo pendente HM 1000 77

4.8.1 Stabilizzazione del microfono 77

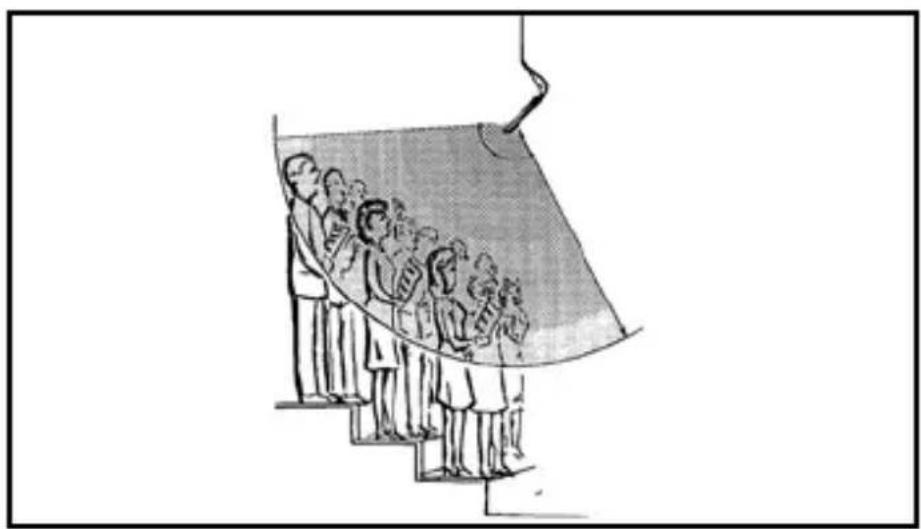

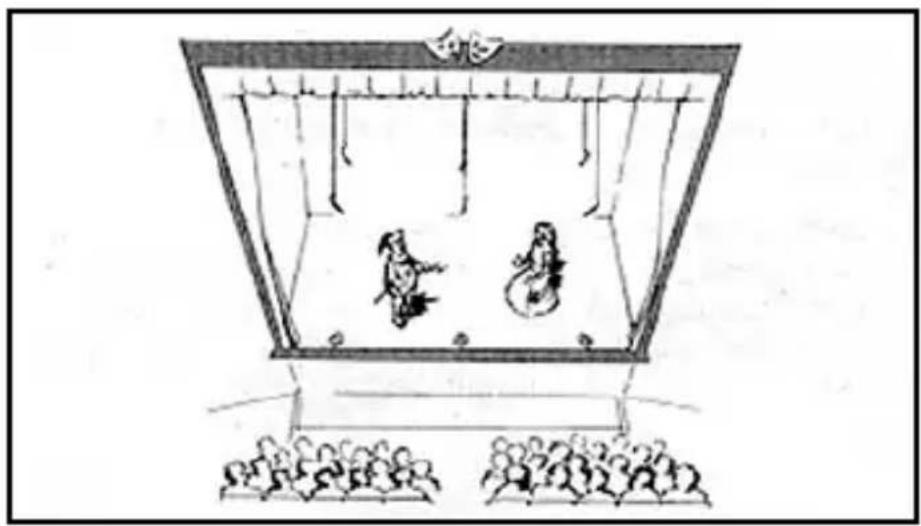

4.8.2 Consiglio per l'impiego 78
4.8.3 Collegamento audio 78

4.9 Modulo di montaggio GN 15 HT. 78
4.10 Modulo di montaggio GN 30 OC 79
4.11 Come disattivare I'anello luminoso. 79

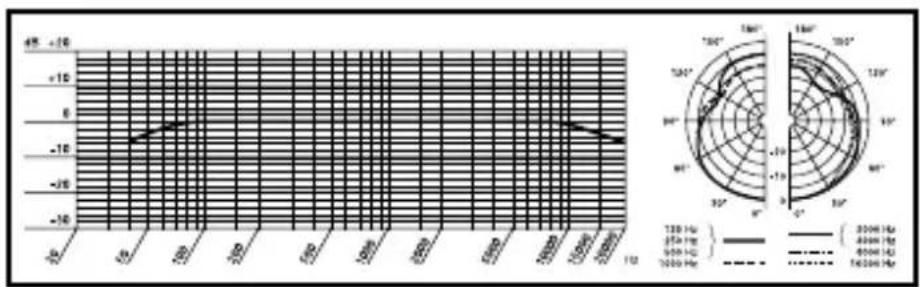

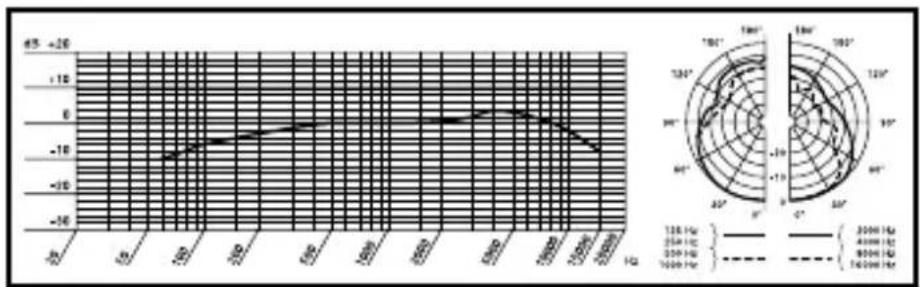

5 Dati tecnici 80

Figg. 11 - 25. 122

1 Sicurezza ed ambiente

1. Non fate entrare liquidi nell'apparecchio e non fate cadere oggetti nelle aperture dell'apparecchio.
2. Non posizionate l'apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscaldamento, amplificatori ecc. e non esponetelo direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.
3. L'imballaggio è riciclabile. Smaltite l'imballaggio in un apposto sistema di raccolta.
4. Cariche elettrostatiche potrebbero danneggiare circuiti elettronici. Percio toccate un pezzo di metallo nudo a terra per sviare carichi elettrostatici dal Vostro corpo prima di toccare circuiti elettronici.

2 Descrizione

Vi ringraziamo di aver scelto un modulo Discreet Acoustics. La série "Discreet Acoustics Modular" comprende 5 moduli capsula e 18 moduli di montaggio che possono essere iner combinati a volontà il che vi permette di assemblare un microfono modulare Discreet Acoustics adatto ad ogni tipo e luogo d'impiego.

2.1Introduzione

CK 31 (n. d'ordine 2765Z0020): Modulo capsula avvitabile con direttività cardioide. Conhetto antisoffio in spugna W 30.

CK 32 (n. d'ordine 2765Z0021): Modulo capsula avvitabile con direttività omnidirezionale. Conhetto antisofio in spugna W 30.

CK 33 (n. d'ordine 2765Z0022): Modulo capsula avvitabile con direttività ipercardioide. Conhetto antisoffio in spugna W 30.

CK 47 (n. d'ordine 2765Z0023): Modulo capsula avvitabile con direttività ipercardioide. Corrisponde acusticamente al provato C 747 della AKG. Conhetto antisoffio in spugna W 70.

CK 80 (n. d'ordine 2765Z0024): Modulo capsula avvitabile con direttività ipercardiogene e risposta in frequenza ottimizzata per il parlato. Conhetto antisoffio in spugna W 80.

2.2Modulicapsula

2.3AntisoffioW30

Il W 30 è unchio antisoffio a due strati, di nuova ideazione. Due differenti materiali ottimizzano il grado d'efficienza.

2.4Modulidimontaggio

GN 15 (n. d'ordine 2765Z0001): Collo di cigno lungo 160 mm per il montaggio ad avvitamento fisso. Cavo con adattatore XLR per alimentazione phantom DPA.

GN 15 E (n. d'ordine 2765Z0002): Collo di cigno lungo 235 mm con adattatore XLR integrato per alimentazione phantom DPA. Per impieghi variabili, con zoccolo di montaggio PS 3 F-Lock.

GN 15 E 5PIN (Numero d'ordine 2765Z0039): collo di cigno lungo 235mm con adattatore integrato per alimentazione phantom e connettore XLR a 5 poli per l'alimentazione esterna dell'anello luminoso.

GN 15 ESP (n. d'ordine 2765Z0045): Modulo a collo di cigno lungo 258 mm con adattatore XLR integrato DPA-P per alimentazione phantom, interruptore on/off programmabile, attenuazione dei bassi inseribile e anello luminoso disattivabile. Per impieghi variabili, con zoccolo di montaggio PS 3 F-Lock.

GN 15 HT (n. d'ordine 2765Z0017): Il modulo di montaggio GN 15 HT vi permette di montare agli modulo capsula della serie Discreet Acoustics sul trasmettitore a mano HT 4000 della AKG. Il GN 15 HT è dotato di un collo di cigno lungo 60~mm che permette il posizionamento esatto del modulo capsula nonché di un anello luminoso perindicare lo stato d'esercizio.

GN 30 (n. d'ordine 2765Z0003): Come GN 15. Lungo 305 mm.

GN 30 OC (n. d'ordine 2765Z0005): Collo di cigno lungo 305 mm per il montaggio ad avvitamento fisso. Con estremità del cavo libero, per l'alimentazione a-b.

GN 30 E (n. d'ordine 2765Z0004): Come GN 15 E. Lungo 380 mm.

GN 30 E 5PIN (n. d'ordine 2765Z0040): Come GN 15 E 5PIN. Lungo 380 mm.

GN 30 ESP (n. d'ordine 2765Z0046): Come GN 15 ESP. Lungo 403 mm.

GN 30 Minijack (Numero d'ordine 2765Z0036): collo di cigno lungo 305mm con connettore mini-jack, flangia di montaggio HCS e adattatore DPA per alimentazione phantom con connettore XLR a 3 poli, collegato in modo fisso.

GN 50 (n. d'ordine 2765Z0008): Come GN 15. Lungo 500 mm.

GN 50 E (n. d'ordine 2765Z0009): Come GN 15 E. Lungo 572 mm.

GN 50 E 5PIN (n. d'ordine 2765Z0041): Come GN 15 E 5PIN. Lungo 572 mm.

GN 50 ESP (n. d'ordine 2765Z0047): Come GN 15 ESP. Lungo 598 mm.

GN 50 Minijack (n. d'ordine 2765Z0037): Come GN 30 Minijack. Lungo 500 mm.

GN 155 SET (n. d'ordine 2765Z0018): Il modulo di montaggio GN 155 SET consiste di un modulo di collo di cigno lungo 149 cm con anello luminoso, di un cavo lungo 10 m e di un adattatore DPA per alimentazione phantom, di un supporto ST 305 e di una prolonga di 10 cm con bussola di copertura.

HM 1000 (n. d'ordine 2765Z0010): Modulo pendente con cavo lungo 10m con adattatore XLR per alimentazione phantom DPA.

Tutti i moduli di montaggio sono dotati di un anello luminoso (anello LED) che vi indica se il microfono è in stato standby.

Alimentatore a batteria B 18 per tutti i moduli di montaggio tranne il GN 30 OC

Zoccolo di montaggio PS 3 F-Lock per i moduli di montaggio GN 15 E, GN 30 E e GN 50 E (v. figg. 17 e 18)

Zoccolo di montaggio MF-DA per i moduli di montaggio GN 15, GN 30 e GN 50 (v. fig. 13).

Sospensione elastica H 500 per i moduli di montaggio GN 15 E, GN 30 E e GN 50 E (v. fig. 14).

Sospensione elastica H 600+A608 per tutti i moduli di montaggio tranne I'HM 1000(v. figg. 15 e 16)

Collegamento per supporto SA 60 per tutti i moduli di montaggio tranne I'HM 1000 (v. figg. 20, 21 e 22)

Collegamento universale SA 80 per i moduli di montaggio GN 15/30/50 E/ESP (v. figg. 23 e 24)

Supporti da ravolo ST 1, ST 45, ST 46 per tutti i moduli di montaggio tranne I'HM 1000 (v. figg. 19, 20, 21 e 22)

2.4.1Anello luminoso

2.5Accessori opzionali

3 Applicazioni microfoniche

Tenete conta del fatto che l'angolo di ripresa influisce sua sulla distanza massima alla bocca che sulla superficie da riprendere. Più ridotto è l'angolo di ripresa (ipercardioide), più grande è la distanza massima tra oratore e microfono, ma più piccola è la superficie da riprendere. La scelta tra capsula a direttività omnidirezionale, cardioide o ipercardioide dipende quando alla rispettiva situazione d'impiego (v. Tabella 1).

Avverenza:

Le capsule con caratteristica omnidirezionale sono idonee soprattutto per riprese.

Tabella 1: Applicazioni microfoniche

Capsula	Direttività acusti	Posizionamento bocca delle casse modulo a chiche collo di cigno penché	Distanza alla Distanza alla con bocca con modulo dente
CK 31 cardiode solo dietro al 30 - 60 cm 1 - 3 m microfono
Impiego: sonorizzazione
CK 32 omni.	nessuno	30 - 200 cm	1 - 7 m
Impiego: ripresa
CK 33 ipercardiode lateralemente o 30 obliquamente dietro al microfono	- 90 cm 2 - 4 m
Impiego: sonorizzazione
CK 47 ipercardiode lateralemente o 30 obliquamente dietro al microfono	- 90 cm 2 - 4 m
Impiego: sonorizzazione di alta qualitàanche in ambienti acusticamente critici
CK 80 ipercardiode lateralemente o 30 obliquamente dietro al microfono	- 90 cm 2 - 4 m
Impiego: sonorizzazione parlato

4 Montaggio e collegamento

Tutti i moduli capula della serie Discreet Acoustics Modular sono capsule a condensatore e necessitano quindi di corrente (alimentazione phantom). I moduli di montaggio sono predisposti per il collegamento ad ingressi microfonici con alimentazione phantom (9-52 V).

1. Avvitate il modulo capsula sul modulo di montaggio. La filettatura è relativamente sottile e quindi ad innesto molto dolce. Fate attenzione a non insere la cap-sula obliquamente perchéosi si potrebbe danneggiare la filettatura.

2. Se volete assicurare la capsula, usate un collante commerciale per filettatura a minima adesività per poter più tardi svitare la capsula.

3. Prima di sostituire un modulo capsula spegnete sempre il vosto impianto per evitare fastidiosi rumori.

Prima di usare il GN 15/30/50 ESP, potete programmare la funzione del tasto ON/OFF, dell'anello luminoso e dell'attenuazione dei bassi seguito leindicazioni conte-nute nella tabella 2/2a (p.68/69).

1. Levate il tasting ON/OFF (1) con un cacciavite dal corpo.
2. Allentate la vite di fissaggio (2).
3. Toccate un pezzo di metallo nudo a terra per sviare carichi elettrostatici dal Vostro corpo. (Cariche elettrostatiche potrebbero danneggiare circuiti elettronici.)
4. Sfilate il print CON GRANDE PRUDENZA dal corpo.

4.1Modulicapsula

Important:

4.2Modulidi montaggio GN15/30/50ESP

4.2.1Tasto ON/OFF,anello luminoso,attenuazionedeibassi

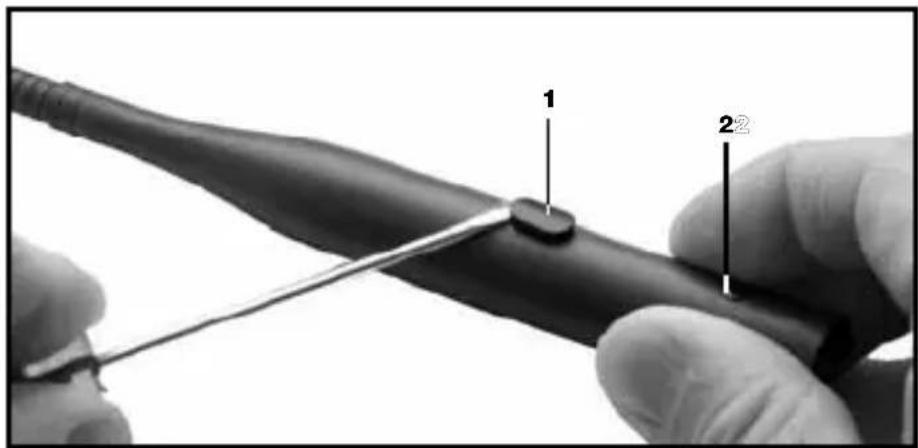

Fig. 1: Come aprire il DPA-P

Vedi fig. 1.

Fig.2: Ponticelli e collegamenti del DPA-P (regolazione in fabbrica)

Vedi fig. 2.

• Il microfono viene fornito con rispettovamente un ponticello inserito nella posizione 1, 3, 5 e 7:

• quando attivate l'impiano, il microfono è disattivato e il LED non è acceso.

• per attivare il microfono, premete il tasto ON/OFF. Il LED si accende perindicare che il microfono è aperto.
• per disattivare il microfono, premete un'altra volta il tasting ON/OFF. Il LED si spegne.

Le posizioni 1 e 7 regolano le seguenti funzioni:

Tabella 2: Anello luminoso e attenuazione dei bassi

Posizione Ponticello innestato Nessun ponticello
1 Risposta in frequenza lineare	Attenuazione dei bassi: -6 dB a partire da 200 Hz
7 Microfono on/off -> LED on/off LED off

Avverenza:

• Le posizioni 1 e 7 non influiscono sul modo di funzionamento dell'interruttore ON/OFF.

Le posizioni 2 a 6 regolano le seguenti funzioni:

Tabella 2a: Tasto ON/OFF

Funzione del tasting ON/OFF Comb		inazione di ponticelli
Microfono ON/OFF	Microfono OFF al momento dell'attività dell'impianto	1 2 3 4 5 6 7
	Microfono ON al momento dell'attività dell'impianto	1 2 3 4 5 6 7
Push-to-mute		1 2 3 4 5 6 7
Push-to-talk		1 2 3 4 5 6 7
Microfono perma-nentamente ON. Tasto alla funizione.		1 2 3 4 5 6 7

4 Montaggio e collegamento

Important:

• Posizione 2, 3, 4: Innestate un ponticello solo in una di queste posizioni. Se non c'è ponticello in nessuna di queste posizioni, il tasto ON/OFF non ha nessuna funzione.
• Posizione 5, 6: Innestate sempre un ponticello in una di queste posizioni. Se sono innestati ponticelli in ambedue o in nessuna di queste posizioni, il comportamento del microfono al momento dell'inserzione non è definite in modo chiaro.
• Non innestate mai due ponticelli contemporaneamente sulla posizione 6 e 2 o su 5 e 4. In quello modo, il tasting ON/OFF perderebbe il suo effetto.

• Usate esclusivamente le combinazioni di ponticelli indicate nella tabella 2a. Altre combinazioni potrebbero causare disfunzioni.

• Inserite il print nel corpo. Affinché il print scivoli più facilemente nel corpo, girate il print 2 a 3 volte completamente intorno all'asse longitudinale.

• Inserite il print nel corpo, fate entrare il tasto ON/OFF nell'apertura del corpo premendolo fin quando scatta e serrate la vite di fissaggio.

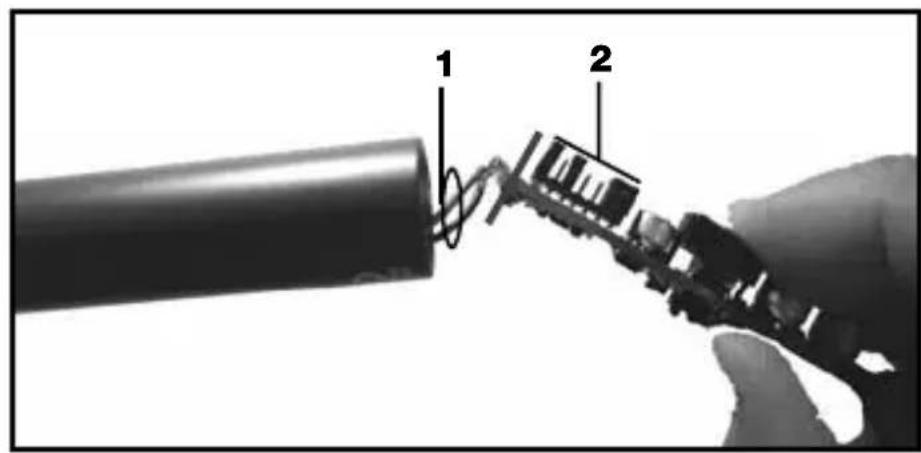

Important:

Vedi fig. 3.

Fig. 3: Come insertire il print nella scatola

• Per evitare che il print venga bloccato nella scatola, fate attenzione che i cavetti di collegamento (1) non tocchino in nessun caso i ponticelli (2). Quando inserte il print, potete controllare la loro giusta posizione di nuovo attraverso l'apertura per il tasto ON/OFF.

4 Montaggio e collegamento

1. Montate il modulo di montaggio sul ripiano di un ravolo servendovi dello zoccolo di montaggio PS 3 F-Lock o montatelo su un supporto da pavimento o da ravolo servendovi del collegamento opzionale per supporto SA 60.
2. Per coprimere meglio le vibrazioni meccaniche, potete montare il modulo sul ripiano del ravolo anche servendovi della sospensione elastica opzionale H 500 (v. fig. 14) o H 600 + A 608 (v. figg. 15 e 16).
3. Collegate il modulo di montaggio - servendovi di un cavo schermato - ad un ingresso microfonico con alimentazione phantom.
4. Se l'alimentazione phantom del vosto mixer può venir attivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vosto mixer). Il modulo capsula e l'anello luminoso vengono alimentati direttamente con l'alimentazione phantom.

4.2.2Montaggioie collegamento

Avverenza:

4 Montaggio e collegamento

4.3Modulidi montaggio GN15/30/50E 4.3.1Anello luminoso

L'anello luminoso del GN 15/30/50 E funzione con alimentazione phantom.

Se avete collegato correttamente il microfono, l'anello luminoso si accende a luminosità moderata appena attivate l'impianto e l'alimentazione phantom. Questo significica che l'impianto è cablato correttamente e che è pronto per l'uso, NON significica perché che il canale microfonico è accesso.

4.3.2Attenuazione deibassi, montaggio, collegamento

Fig. 4: Print del DPA

L'adattatore per l'alimentazione phantom DPA è dotato di un dispositivo per l'attenuazione dei bassi di 6 dB per ottava, a partire da 200 Hz in giù, per soprimere i rumori disturanti a frequenze basse.

• Comeattivare l'attenuazione deibassi
  Vedi fig. 4.

• Prima di prendere il print in mano, toccate un pezzo di metallo nudo a terra per sviare carichi elettrostatici dal Vostro corpo. (Cariche elettrostatiche potrebbero danneggiare circuiti elettronici.)

• Togliete il ponticello J1 dal print dell'adattatore d'alimentazione phantom.

Montaggioie collegamento

Vedi capitolo 4.2.2.

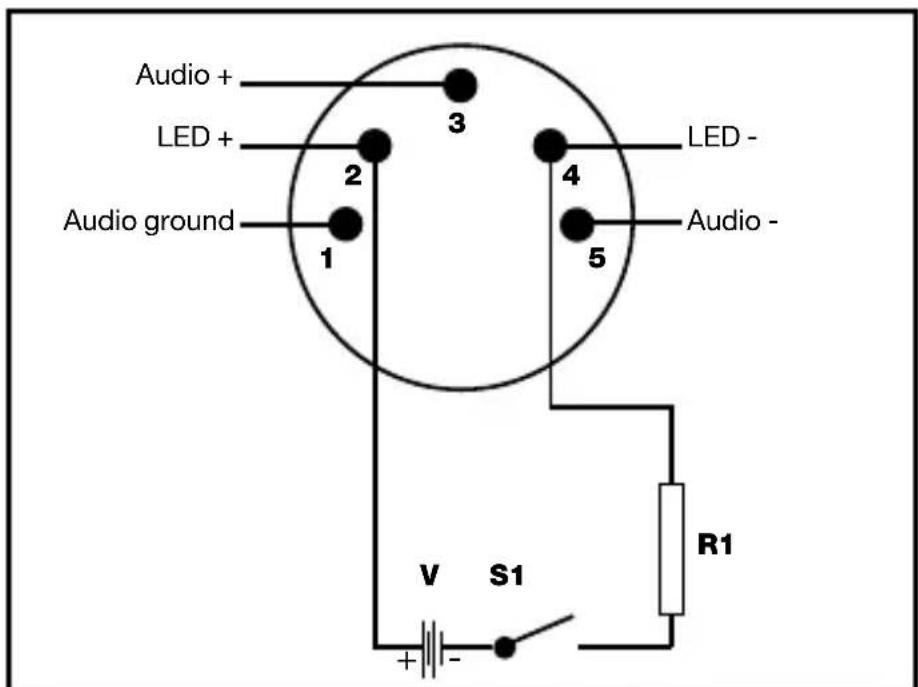

Fig. 5: Alimentazione esterna dell'anello luminoso

I pin 2 e 4 del connettore XLR a 5 poli servono per l'alimentazione esterna dell'anello luminoso.

I dati della resistenza R1 dipendono alla tensione d'alimentazione V a disposizione:

Tabella 3: Valori elettrici per l'alimentazione dell'anello luminoso

V R1 Potenza massima

6 V 390 Ω0,1 W

12 V 1000 Ω0,25 W

24 V 2200 Ω0,25 W

48 V 4700 Ω0,5 W

Vedi capitolo 4.2.2 e 4.2.3.

L'anello luminoso dei moduli di montaggio GN 15/30/50 viene alimentato di correnteattraverso l'alimentazione phantom (vedianche capitolo 4.3.1).

Se volete il controlo "MIC ON", il techniciano di montaggio può collegare l'anello luminoso ad un'alimentazione esterna. In quello modo d'esercizio, l'anello luminoso si accende molto più intensamente attirando così la necessaria attenzione.

1. Dissaldate il cavetto nero (LED +) e lo schermo esterno (LED -) dall'adattatore per alimentazione phantom DPA.

Vedi fig. 5.

4.4.2Attenuazione deibassi, montaggio, collegamento

4.5ModulidimontaggioGN15/30/50

4.5.1 Funzione "MICON"

1. Collegate il cavetto nero (LED +) e lo schermo esterno (LED -) ad una fonte di tensione che fornisce un'alimentazione come indicata nella tabella 4:

Tabella 4: Valori elettrici per l'alimentazione del-anello luminoso

Tensione	Resistenza necessaria	Potenza massima
6 V 390 Ω0,1 W
12 V 1000 Ω0,25 W
24 V 2200 Ω0,25 W
48 V 4700 Ω0,5 W

4.5.2Montaggio sulpianodi untavolo, collegamento

1. Fate un foro di un diametro di 11 mm nel ripiano.
2. Infilate il cavo di collegamento del modulo di montaggio nel foro e nella vite di fissaggio in dotazione.
3. Avvitate dal di tutto la vite di fissaggio nel modulo per fissarlo.

Avverenza:

• Per coprimere meglio le vibrazioni meccaniche, potete montare il modulo di montaggio nel ripiano anche servendovi della sospensione elastica H 600 + A 608 opzionale (v. figg. 15 e 16).

- Collegamento audio

1. Inserite il cavo dell'adattatore per alimentazione phantom DPA nel connettore XLR miniaturizzato disporto sul cavo di collegamento del modulo di montaggio.
2. Collegate I'adattatore per l'alimentazione phantom DPA mediante un cavo schermato ad un ingresso microfonico con alimentazione phantom.
3. Se l'alimentazione phantom del vosto mixer può essere arrivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vosto mixer).

Il modulo capsula e l'anello luminoso vengono alimentati direttamente con l'alimentazione phantom.

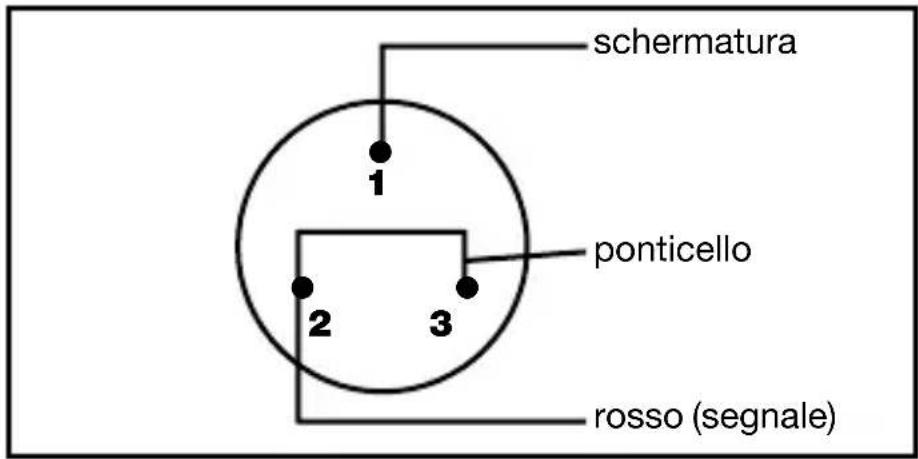

- Collegamento ad un trasm ettitore da tasca

Potete collegare i moduli di montaggio GN 15, GN 30 e GN 50 sono ai trasmettitori da tasca AKG del tipo PT 40, PT 400 e PT 4000.

Basta cambiare i collegamenti nel connettore mini XLR comeindicato nella fig.6a pagina 75:

Pin 1: schermatura Filo nero: rimane libero
Pin 2: filo rosso (segnale) Schermatura esterna
Pin 3: collegare con il pino 2 rimane libera
Fig. 6: Cablaggio del connettore per collegare il trasmettitore da tasca

L'anello luminoso dei moduli di montaggio GN 15/30/50 Minijackiene alimentato di corrente attraverso l'alimentazione phantom (vedianche capitolo 4.3.1).

4.6GN30/50 Minijack

Se volete il controllo "MIC ON", il techniciano di montaggio può collegare l'anello luminoso ad un'alimentazione esterna. In quello modo d'esercizio, l'anello luminoso si accende molto più intensamente attirando così la necessaria attenzione.

4.6.1Anellolumino,attenuazione deibassi

1. Dissaldate il cavetto nero (LED +) e lo schermo esterno (LED-) alla flangia di montaggio HCS e isolate le estremità dei due fili.

Vedi fig. 25
a vagina 126.

1. Collegate mediente saldatura ai due contatti liberi un cavo a 2 poli per l'alimentazione dell'anello luminoso.

2. Come attivare l'attenuazione dei bassi: vedi capitolo 4.3.2.

3. Applicate un foro nel piano del ravolo del diametro di 40 - 42 mm.

4. Fissate la flangia di montaggio nell'apertura servendovi delle viti in dotazione.
5. Fissate l'adattatore per l'alimentazione phantom sul lato inferiore del ravolo servendovi della staffa in do-tazione.

4.6.2Montaggio, collegamento Vedi fig. 25 a pagina 126.

1. Collegate l'adattatore per l'alimentazione phantom DPA mediante un cavo schermato ad un ingresso microfonico con alimentazione phantom.
2. Se l'alimentazione phantom del vosto mixer cui vuori attivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vosto mixer).
3. Solo in caso di alimentazione esterna: collegate il cavo di alimentazione dell'anello luminoso ad una fonte di tensione idonea.
4. Inserite il connettore jack del collo di cigno nella presa della flangia di montaggio e avvitate il collo di cigno nella presa.

4.7Modulodi montaggioGN155 SET

• Come attivare l'attenuazione dei bassi: vedi capitolo 4.3.2.

• Alimentazione esterna dell'anello luminoso: vedi capitolo 4.5.1. Vedi fig. 2 a sinistra

4.7.1Prolungadel collicicigno

Vedi fig. 2 a destra

Fig. 7: GN 155 SET

4.8ModulopendenteHM1000

1. Avvitate il modulo capsula prescelto sul modulo di montaggio (1).
2. Avvitate il modulo di montaggio (1) sul supporto in dotazione (2).

3. Collegate I'adattatore DPA per alimentazione phantom ad un'uscita microfonicacon alimentazione phantom.

4. Avvitate il modulo capsula prescelto sul modulo di montaggio (1).

5. Avvitate la prolunga (3) sul supporto in dotazione (2).

6. Infilate la bossola di copertura (4) sulla prolunga (3). La bossola di copertura ha lo stesso diametro del modulo di montaggio.

7. Avvitate il modulo di montaggio (1) sulla prolunga (3).

8. Prima di montare il modulo pendente, lasciate il cavo leggermente con la mano. Fate attenzione a non jegare o tornere il cavo.

4 Montaggio e collegamento

1. Applicate sul soffitto un gancio adatto o tirate un filoattraverso la sala.
2. Disponete il cavo sul gancio o sul filo in modo che il microfono penda all'altezza desiderata.

3. Fissate il cavo con nastro isolante.

4. Non fissate il cavo in nessun caso annodandolo sul gancio.

Important:

Fig. 8: Posizioneamento del microfono

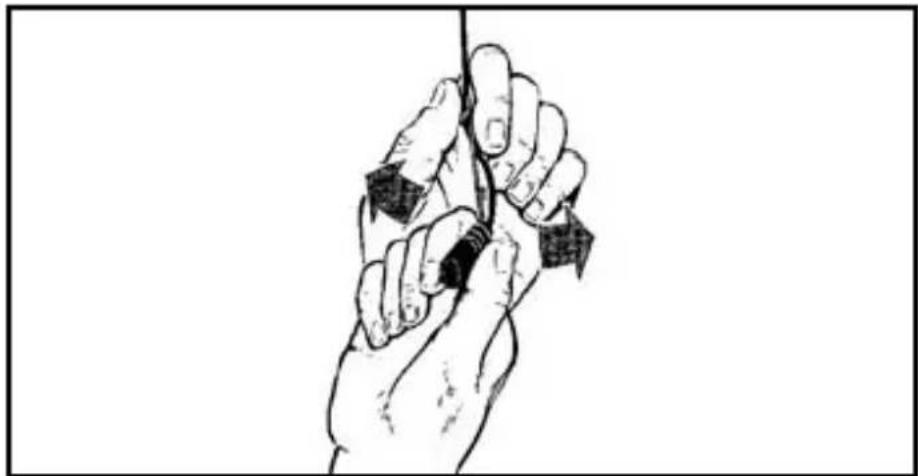

1. Tenete il cavo con una mano e giratelo lentamente nella posizione desiderata.

2. Come attivare l'attenuazione dei bassi: v. cap. 4.3.2.

3. Alimentazione esterna dell'anello luminoso: v. cap. 4.5.1.

Per stabilizzato la posizione del microfonoanche quando ci sono delle correnti d'aria:

1. Infilate una lenza (filo di nailon trasparente) della lunghezza adatta nell'apposto foro sull'HM 1000.
2. Fissate la lenza su due pareti opposte in modo che eserciti ancora sufficiente trazione verso il basso per fissare il microfono lateralmente.

4.8.1Stabilizzazionedelmicrofono

4.8.2 Consigliper l'impiego

Fig. 9: Sonorizzazione teatro

Fig. 5: Ripresa coro

4.8.3Collegamentoaudio

4.9Modulodi montaggio GN15HT

Leggete attentamente
anche le istruzioni per l'uso del trasmettitore
a mano HT 4000!

Anello luminoso:

Vedi. capitolo 4.5.2, Collegamento audio.

1. Avvitate il modulo capsula prescelto sul modulo di montaggio GN 15 HT.
2. Avvitate il modulo di montaggio sul trasmettitore a mano HT 4000.
3. Montate il trasmettitore a mano su un supporto da tavolo ST 45 (non in dotazione) servendovi del collegamento per supporto SA 63 (in dotazione al trasmettitore a mano).
4. Inserite il trasmettitore a mano. L'anello luminoso sul modulo di montaggio si accendeindicando cosi che il trasmettitore a mano è attivato.

4 Montaggio e collegamento

• L'anello luminoso rimane accesoanche quando premete il tasto MUTE disporto sul trasmettitore a mano! L'anello luminoso NON indica quando necessariamente che il microfono è acceso e si spegne solo quando disinserite il trasmettitore a mano.
• Potete usare il microfono naturalmenteanche come microfono portatile (p.e. per domande dal pubblico).

Important:

Avertenza:

Il modulo di montaggio GN 30 OC è predisporto per un'alimentazione a-b da 1,5 a 10 V. Le estremità libero del cavo sono cablate come segue:

rosso: microfono (segnale), alimentazione +
schemo: microfono (massa), alimentazione -
nero: LED +
schematura esterna: LED -

4.10ModulidimontaggioGN30OC

1. Collegate i fili microfonici ad un ingresso microfonico dotato di un'alimentazione a-b.

2. Collegate il cavetto nero (LED +) e lo schermo esterno (LED -) ad una fonte di tensione che fornisce un'alimentazione come individata nella tabella 4 (pagea 66).

3. GN 15/30/50 ESP: Togliete il ponticello alla posizione 7 (vedi fig. 2 e tabella 2 a pagina 68).

4. GN 15/30/50, GN 15/30/50 E, GN 30/50 Minijack, GN 155 SET, HM 1000: Togliete il ponticello J2 (vedi fig. 4 a pagina 72).
5. GN 30 OC: Staccate il cavo di alimentazione del LED alla fonte di tensione.

4.11Comedisatti-varel'anelloluminoso

Disattivato, l'anello luminoso diventa quasi invisibile perché il suo colore è sintonizzato su quello della scatola.

5 Dati tecnici

Mod. di montaggio con CK 31 CK 32 CK 33
Funzionamento Microfono	a condensatore con carica permanente
Direttività cardioide omnidi	rezionale ipercardioide
Risposta in frequenza 50-2	0.000 Hz 20-20.00	0 Hz 50-20.000 Hz
Sensibilità 20 mV/Pa 14 m	V/Pa 20 mV/Pa △ -34 dBV* △ -37	dBV* △ -34 dBV*
Impedenza elettrica	<600 Ω	<600 Ω	<600 Ω
Impedenza di carico nominale	>2000 Ω	>2000 Ω	>2000 Ωnomei-
Alimentazione	9-52 V alimentazione phantom secondo IEC 61938 Necessita di adattatore DPA-P o DPA (integrato nei moduli di montaggio GN** e HM 1000)
Dimensioni	130 x 25 mm 130 x 25 mm 130 x 25 mm
Connettore**	XLR-3 o XLR-5	XLR-3 o XLR-5	XLR-3 o XLR-5

Mod. di montaggio con CK 47 CK 80
Funzionamento Microfono	a condensatore con carica permanente
Direttività ipercardiogene	ipercardiogene
Risposta in frequenza 20-20	0.000 Hz 60-15	15.000 Hz
Sensibilità 16.5 mV/Pa	30 mV/Pa △ -35,5 dBV*	△ -30 dBV*
Impedenza elettrica	<600 Ω	<600 Ω
Impedenza di carico nominale	>2000 Ω	>2000 Ω
Alimentazione	9-52 V alimentazione phantom secondo IEC 61938 Necessita di adattatore DPA-P o DPA (integrato nei moduli di montaggio GN** e HM 1000)
Dimensioni	130 x 154 mm 130 x 128 mm
Connettore**	XLR-3 o XLR-5	XLR-3 o XLR-5

• riferito a 1V/Pa
  ** fatta eccezione per il modulo di montaggio GN 30

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'indirizzo email [e-mail].

Rispostain
frequenzae
diagrammapolare
CK31

Rispostain
frequenzae
diagrammapolare
CK32

Rispostain
frequenzae
diagrammapolare
CK33

Rispostain
frequenzae
diagrammapolare
CK47

Rispostain
frequenzae
diagrammapolare
CK80

Pagina

Apantallamento externo: LED -

4.2ModulosdomeontagemGN15/30/50ESP

4.2.1Tecla ON/OFF,anelluminoso,atenuaCADEgraves

Fig. 1: Abrir o DPA-P Veja fig. 1.

Veja fig. 2.

4.5ModulosdomeontagemGN 15/30/50

4.10ModulodemontagemGN30OC

4.11Desativaro anelluminoso

5 Especificações
