BEDIENUNGSANLEITUNG GN15 M AKG

BEDIENUNGSCANLEITUNG S.2

Bitte vor Inbetriebnahme des Gerätes lesen!

USERINSTRUCTIONS p.22

1 Sicherheit und Umwelt 3
2 Beschreibung 3

2.1 Einleitung 3
2.2 Kapselmodule 3
2.3 Windschutz W 30 4
2.4 Montagemodule 4

2.4.1 Leuchtring 5

2.5 Optionales Zubehör 5

3 Mikrofonanwendungen. 6
4 Montage und Anschluss 7

4.1 Kapselmodule 7
4.2 Montagemodule GN 15/30/50 ESP. 7

4.2.1 ON/OFF-Taste, Leuchtring, Bassabsenkung.. 7
4.2.2 Montage und Anschluss 11

4.3 Montagemodule GN 15/30/50 E. 12

4.3.1 Leuchtring 12
4.3.2 Bassabsenkung, Montage, Anschluss 12

4.4 Montagemodule GN 15/30/50 E 5PIN. 13

4.4.1 Leuchtring 13
4.4.2 Bassabsenkung, Montage, Anschluss 13

4.5.1 "MIC ON"-Funktion 13
4.5.2 Montage auf einer Tischplatte, Anschluss 14

4.6 GN 30/50 Minijack. 15

4.6.1 Leuchtring, Bassabsenkung 15
4.6.2 Montage, Anschluss 15

4.7 Montagemodul GN 155 SET. 16
4.7.1 Schwanenhalsverlängerung 16

4.8 Hangemodul HM 1000 16

4.8.1 Stabilisierung des Mikrofons 17
4.8.2 Anwendungshinweise 18
4.8.3 Audio-Anschluss 18

4.9 Montagemodul GN 15 HT. 18
4.10 Montagemodul GN 30 OC. 19
4.11 Leuchtring deaktivieren 19

5 Technische Daten 20

Fig. 11 bis 25. 122

1 Sicherheit und Umwelt

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände in die Geräteöffnungen fallen.
2. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verständern usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung. Regen, Vibrationen oder Schlägen aus.
3. Die Verpackung ist recyclungfähig. Entsorgen Sie die Verpackung in einem dazu vorgesehenen Sammelsystem.
4. Elektrostatice Ladungen können u.U. elektronische Schaltungen beschädigten. Berühren Sie dazu einen blanken geerdeten Metallteil (z.B. Heizkörper, Schutzkontakt der Steckdose), um elektronostatische Ladungen von ihrem Körper abzuleiten, bevör Sie elektronische Schaltungen berühren.

2 Beschreibung

Vielen Dank für den Kauf eines Discreet Acoustics Modus! Die "Discreet Acoustics Modular" Serie umfasst 5 Kapselmodule und 18 Montagemodule, die Sie beliebig kombinieren können. Damit haben Sie die Möglichkeit, für jeder Anwendung und jeder Einsatzort das optimal geeignete Discreet Acoustics Modular Mikrofon zusammenzustellen.

2.1 Einleitung

CK 31 (Best.-Nr. 2765Z0020): Schraubbares Kapselmodul mit nierenforniger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30.
CK 32 (Best.-Nr. 2765Z0021): Schraubbares Kapselmodul mit kugelformiger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30.
CK 33 (Best.-Nr. 2765Z0022): Schraubbares Kapselmodul mit hypernierenfornormiger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30.
CK 47 (Best.-Nr. 2765Z0023): Schraubbares Kapselmodul mit hypernierenforniger Richtcharakteristik. Entspricht akustisch dem bewährten C 747 von AKG. Mit Schaumstoff-Windschutz W 70.
CK 80 (Best.-Nr. 2765Z0024): Schraubbares Kapselmodul mit hypernierenforniger Richtcharakteristik und sprachoptimiertem Frequenzgang. Mit Schaumstoff-Windschutz W 80.

2.2Kapselmodule

2 Beschreibung

2.3Windschutz W 30

Der W 30 ist ein neuartiger zweischichtiger Windschutz. Zwei verschiedene Materialien optimieren den Wirkungsgrad.

2.4Montage-module

GN 15 (Best.-Nr. 2765Z0001): 160 mm langer Schwa- nenhals fur fixe Schraubmontage. Kabel mit XLR- Phantomspeiseadapter DPA.

GN 15 E (Best.-Nr. 2765Z0002): 235 mm langer Schwa- nenhals mit integriertem XLR-Phantomspeiseadapter DPA. Für variable Anwendungen, mit Montagesockel PS 3 F-Lock.

GN 15 E 5PIN (Best.-Nr. 2765Z0039): 235 mm langer Schwanenhals mit integriertem Phantomspeise-adapter und 5-poligem XLR-Stecker zur externen Speisung des Leuchtrings.

GN 15 ESP (Best.-Nr. 2765Z0045): 258 mm langes Schwanenhalsmodul mit integriertem XLR-Phantomspeiseadapter DPA-P, programmierbarem Ein/Ausschalter, schaltbarer Bassabsenkung und deaktivbarem Leuchtring. Für variable Anwendungen, mit Montagesockel PS 3 F-Lock.

GN 15 HT (Best.-Nr. 2765Z0017): Das Montagemodul GN 15 HT erhögtlich Ihnen, jeder Kapselmodul der Discreet Acoustics Serie am Handsender HT 4000 von AKG zu montieren. Mit 60~mm langem Schwanenhals zur exakten Positionierung des Kapselmoduls und Leuchtring zur Anzeige des Betriebszustands.

GN 30 (Best.-Nr. 2765Z0003): Wie GN 15. 305 mm lang.

GN 30 OC (Best.-Nr. 2765Z0005): 305 mm langer Schwanenhals für fixe Schraubmontage. Mit offenen Kabelenden, für Tonaderspeisung.

GN 30 E (Best.-Nr. 2765Z0004): Wie GN 15 E. 380 mm lang.

GN 30 E 5PIN (Best.-Nr. 2765Z0040): Wie GN 15 E 5PIN. 380 mm lang.

GN 30 ESP (Best.-Nr. 2765Z0046): Wie GN 15 ESP. 403 mm lang.

GN 30 Minijack (Best.-Nr. 2765Z0036): 305 mm langer Schwanenhals mit Mini-Klinkenstecker, Montageflansch HCS und fix verbundenem Phantomspeise-adapter DPA mit 3-poligem XLR-Stecker.

GN 50 (Best.-Nr. 2765Z0008): Wie GN 15. 500 mm lang.

GN 50 E (Best.-Nr. 2765Z0009): Wie GN 15 E. 572 mm lang.
GN 50 E 5PIN (Best.-Nr. 2765Z0041): Wie GN 15 E 5PIN. 572 mm lang.
GN 50 ESP (Best.-Nr. 2765Z0047): Wie GN 15 ESP. 598 mm lang.
GN 50 Minijack (Best.-Nr. 2765Z0037): Wie GN 30 Mini-jack. 500 mm lang.
GN 155 SET (Best.-Nr. 2765Z0018): Das Montagemodul GN 155 SET besteht aus einem 149 cm langen Schwanenhalsmodul mit Leuchtring, 10 m langem Kabel mit Phantomspeiseadapter DPA, einem Bodenstativ ST 305 und einer 10 cm langen Verlängerung mit Abdeckhülse.
HM 1000 (Best.-Nr. 2765Z0010): Hängemodul mit 10 m langem Kabel mit XLR-Phantomspeiseadapter DPA.
Alle Montagemodule besitzen einen Leuchtring (LEDRing), der auf einen Blick die Betriebsbereitschaft des Mikrofons anziegt.
Batteriespeiserat B 18 für alle Montagemodule außer GN 30 OC
Montagesockel PS 3 F-Lock für Montagemodule GN 15 E, GN 30 E und GN 50 E (s. Fig. 17 und 18)
Montagesocketl MF-DA fur Montagemodule GN 15, GN 30 und GN 50 (s. Fig. 13)
Elastische Halterung H 500 für Montagemodule GN 15 E, GN 30 E und GN 50 E (s. Fig. 15)
Elastische Halterung H 600+A608 für alle Montagemodule ausser HM 1000 (s. Fig. 15 und 15)
Stativanschluss SA 60 für alle Montagemodule ausser HM 1000 (s. Fig. 20, 21 und 22)
Universalklammer SA 80 für Montagemodule GN 15/30/50 E/ESP (s. Fig. 23 und 24)
Tischstative ST 1, ST 45, ST 46 für alle Montagemodule ausser HM 1000 (s. Fig. 19, 20, 21 und 22)

2.4.1Leuchtring

3 Mikrofonanwendungen

Bitte beachten Sie, dass der Aufnahmewinkel sowohl den maximalen Besprechungsabstand als auch die abzunehmende Fläche beeinflusst. Je kleiner der Aufnahmewinkel (Hyperniere),esto größter die maximale Distan zwischen Sprecher und Mikrofon,esto kleiner aber die abzunehmende Fläche.

Ob Sie am besten eine Kugel-, Nieren- oder Hypernieren-kapsel einsetzen, hangt davon von der jeweiligen Anwendungssituation ab (s. Tabelle 1).

Hinweis: Kugelkapseln eignen sich vor allem für Aufnahmeanwendungen.

Tabelle 1: Mikrofonanwendungen

Kapsel	Richt- Laufsprecher- Schwanenhals- position modul Hängemodul			Besprechungs-abstand mit Besprechungs-
	CK 31 Niere nur hinter dem Mikrofon 30 - 60 cm 1		- 3 m
	Anwendung: Beschallung
CK 32 Kugel keine 30 - 200 cm 1 - 7 m
					Anwendung: Aufnahme
CK 33 Hyperniere seitlich bis schräg hinter dem Mikrofon			30 - 90 cm 2 - 4 m
			Anwendung: Beschallung
CK 47 Hyperniere seitlich bis schräg hinter dem Mikrofon			30 - 90 cm 2 - 4 m
			Anwendung: Hochwertige Beschallung auch in akustisch kritischen Räumen
CK 80 Hyperniere seitlich bis schräg hinter dem Mikrofon			30 - 90 cm 2 - 4 m
			Anwendung: Beschallung Sprache

Alle Kapselmodule der Discreet Acoustics Modular Serie sind Kondensatorkapseln und benötigen davon eine Stromversorgung (Phantomspeisung). Die Montagemodule sind für den Anschluss an Mikrofoneingänge mit Phantomspeisung (9 bis 52 V) ausgelegt.

1. Schrauben Sie das Kapselmodul auf das Montagemodul auf.

Das Schraubgewinde ist relativ fein und dadurch sehr leichtgangig. Achten Sie daraufuf, die Kapsel nicht schief aufzusetzen, da Sie sonst das Gewinde beschädigen.

1. Wenn Sie die Kapsel sichern wollen, verwenden Sie bereits einen handelsüblichen Gewindesicherungskleber mit minimaler Festigkeit, damit Sie die Kapsel später wieder abschrauben konnen.

2. Schalten Sie vor dem Austauschen eines Kapselmoduls immer ihre Anlage ab, um{lastige Störgeräusche zu vermeiden.

Bevor Sie das GN 15/30/50 ESP verwenden, können Sie die Funktion der ON/OFF-Taste, des Leuchtrings und der Bassabsenkung gemäß Tabelle 2/2a (S. 8, 9) programmieren

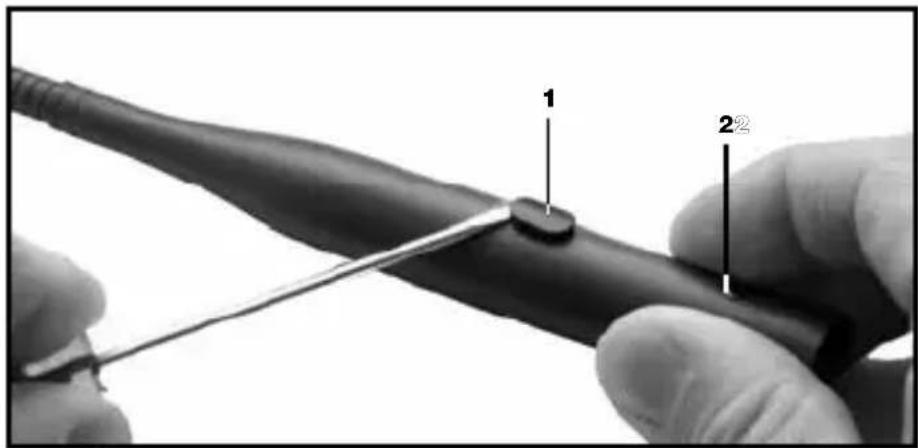

Fig. 1: DPA-P öffnen Siehe Fig. 1.

1. Hebeln Sie die ON/OFF-Taste (1) mit einem Schraubenzieher aus dem Gehäuse heraus.
2. Losen Sie die Befestigungsschraube (2).
3. Berühren Sie einen blanken geerdeten Metallteil (z.B. Heizkörper, Schutzkontakt der Steckdose), um elektrostatische Ladungen von ihrem Körper abzuleiten. (Statische Ladungen können u.U. elektronische Schaltungen beschädigen.)
4. Ziehen Sie den Print VORSICHTIG aus dem Gehäuse heraus.

4.1Kapselmodule

Wichtig:

4.2Montage-module GN15/30/50ESP
4.2.1ON/OFF-Taste,Leuchstring, Bassabsenkung

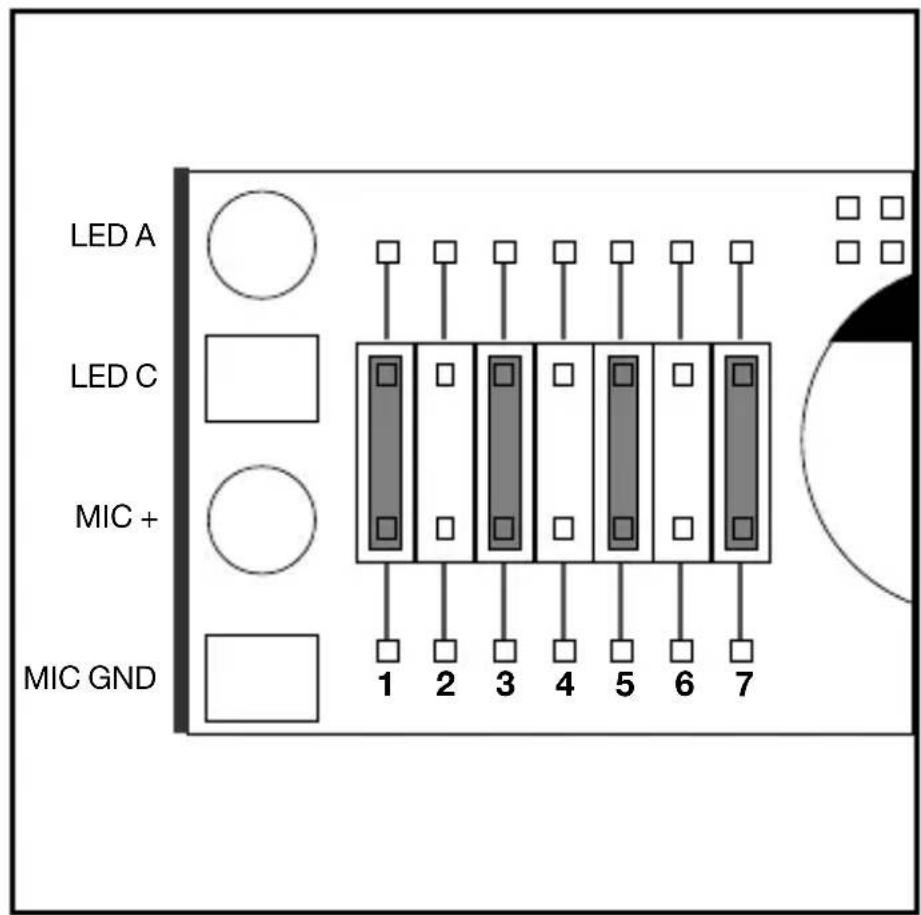

Fig. 2: Drahtbrücken und Anschlüsse im DPA-P (Werks-einstellung)

Siehe Fig. 2.

• Im Lieferzustand ist je eine Drahtbrücke auf Position 1, 3, 5 und 7 gesteckt:

• Wenn Sie die Anlage einschalten, ist das Mikrofon ausgeschaltet und die LED leuchtet nicht.

• Um das Mikrofon einzuschalten, drücken Sie die ON/OFF-Taste. Die LED zeigt durch Leuchten an, dass das Mikrofon offen ist.
• Um das Mikrofon auszuschalten, drücken Sie noch mals die ON/OFF-Taste. Die LED erlischt.

Die Positionen 1 und 7 stellen folgende Funktionen ein:

Tabelle 2: Leuchtring und Bassabsenkung

Position Drahtbrücke gesetzt Keine Drahtbrücke
1 Linearer Frequenzgang Bassabsenkung:
	-6 dB ab 200 Hz
7 Mikro ein/aus -> LED ein/aus LED aus

Hinweis:

Die Positionen 1 und 7 beeinflussen die Funktionseweise des ON/OFF-Schalters nicht.

Die Positionen 2 bis 6 stellen folgende Funktionen ein:

Tabelle 2a: ON/OFF-Taste

Funktion der ON/OFF-Taste Drahtbrücken-Kombination
Mikrofon EIN/AUS	Mikrofon beim Einschalten der Anlage AUS
	Mikrofon beim Einschalten der Anlage EIN
Push-to-mute	1 2 3 4 5 6 7
Push-to-talk	1 2 3 4 5 6 7
Mikrofon permanent EIN. Taste ohne Funktion.	1 2 3 4 5 6 7

4 Montage und Anschluss

Wichtig:

• Position 2, 3 und 4: Stecken Sie nur auf eine dieser Positionen eine Drahtbrücke. Wenn auf keiner dieser Positionen eine Drahtbrücke steckt, hat die ON/OFF-Taste keine Funktion.
• Position 5 und 6: Stecken Sie immer eine Drahtbrücke auf eine dieser Positionen. Bei Drahtbrücken auf beiden oder keiner dieser Positionen ist das Verhalten des Mikrofons beim Einsatznicht eindeutig definiert.
• Stecken Sie nie zwei Drahtbrücken auf Position 6 und 2 oder 5 und 4 gleichzeitig. Dadurch wurde die ON/OFF-Taste wirkungslös.

• Verwenden Sie ausschließlich die in Tabelle 2a angegebenen Drahtbrücken-Kombinationen. Andere Kombinationen können zu Fehlfunktionen führen.

• Schieben Sie den Print in das Gehäuse ein. Damit der Print leichter in das Gehäuse gleitet, drehen Sie den Print damit 2 bis 3 Mal vollständig um die Längsachse.

• Drücken Sie die ON/OFF-Taste in die Öffnung im Gehäuse, bis die Taste einrastet, undziehen Sie die Befestigungsschraube an.

Fig. 3: Print in Gehäuse einschieben

Wichtig: Siehe Fig. 3.

• Um zu verhindern, dass der Print im Gehäuse blockiert wird, achen Sie darauf, dass die Anschlusslitzen (1) keinesfalls auf den Drahtbrücken (2) zu liegen kommt.

4 Montage und Anschluss

1. Montieren Sie das Montagemodul mittels des Montagesockels PS 3 F-Lock auf einer Tischplatte oder mit dem optionalen Stativanschluss SA 60 auf einem Boden- oder Tischstativ.

44.2.2Montageund Anschluss

• Zur betteren Körperschallunterrückung konnen Sie das Montagemodul auch mittels der optionalen elastischen Lagerung H 500 (s. Fig. 14) oder H 600 + A 608 (s. Fig.15 und 16) in die Tischplatte einbauen.

• Schließen Sie das Montagemodul mittels eines geschirmten Kabels an einen Mikrofoneingang mit Phantomspeisung an.

• Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu die Bedienungsanleitung Ihres Mischpults nach.) Das Kapselmodul und der Leuchtring erhalten ihre Versorgungsspannung direkt aus der Phantomspeisung.

Hinweis:

4 Montage und Anschluss

4.3Montage-module

GN15/30/50E

4.3.1Leuchtring

Der Leuchtring des GN 15/30/50 E wird über die Phantomspeisung mit Strom versorgt.

Wenn Sie das Mikrofon richtig angeschlossen haben, beginnnt der Leuchtring mit mäbiger Intensität zu leuchten, sobald Sie die Anlage und die Phantomspeigung einschalten. Dies bedeutet, dass die Anlage richtig verdrahtet und betriebsbereit ist, jedoch NICT, dass der Mikrofonkanal eingeschaltet ist.

4.3.2Bassaben-kung,Montage, Anschluss

Fig. 4: Print DPA

Der Phantomspeiseadapter DPA ist mit einer Bassabsenkung um 6 dB pro Oktave ab 200Hz abwärts zur Unterrückung tieffrequenter Störgeräuche ausgestattet.

Bassabsenkung aktivieren

Siehe Fig. 4.

1. Bevor Sie den Print in die Handnehmen, berühren Sie einen blanken geerdeten Metalteil (z.B. Heizkörper, Schutzkontakt der Steckdose), um elektrostatische Ladungen von ihrem Körper abzuleiten. (Statische Ladungen können u.U. elektronische Schaltungen beschädigen.)

2. Entfernen Sie die Drahtbrücke J1 vom Print des Phantomspeiseadapters.

- Montage und Anschluss

• Siehe Kapitel 4.2.2.

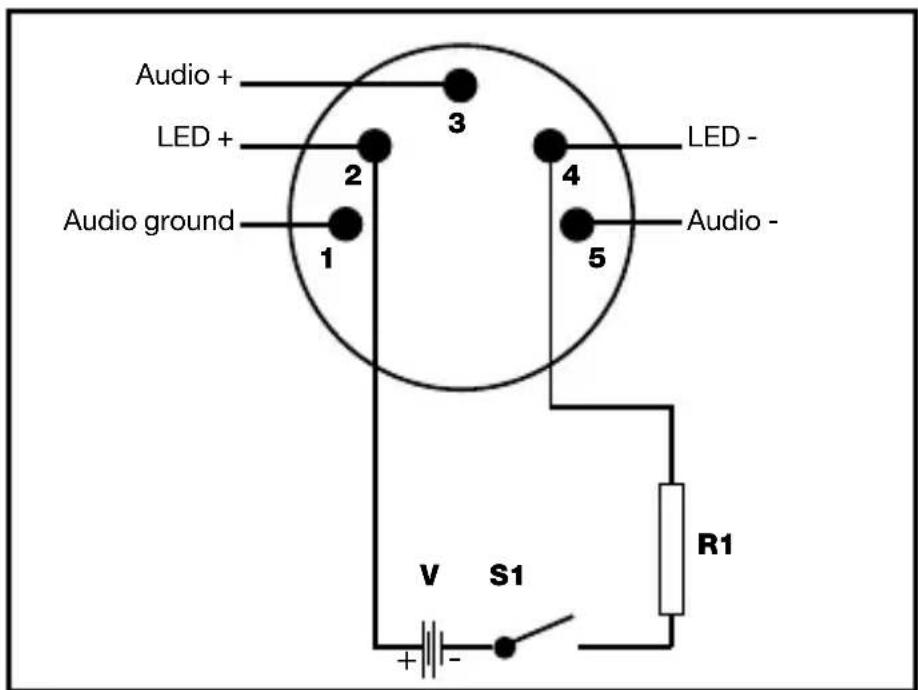

Fig. 5: Externe Speisung des Leuchtrings

4.4Montage-module
GN15/30/50E5PIN
4.4.1Leuchtring

Stift 2 und 4 des 5-poligen XLR-Steckers dienen zur externen Speisung des Leuchtrings.

Die Daten des Widersands R1 hangen von der zur Verfugung stehenden Speisespannung V ab:

Siehe Fig. 5.

Tabelle 3: Elektrische Werte für externe Speisung des Leuchtrings

V R1 Max. Leistung

6 V 390 Ω0,1 W

12 V 1000 Ω0,25 W

24 V 2200 Ω0,25 W

48 V 4700 Ω0,5 W

Siehe Kapitel 4.2.2 und 4.3.2.

4.4.2Bass-
absenkung,Montage,
Anschluss

Der Leuchtring der Montagemodule GN 15/30/50 wird über die Phantomspeisung mit Strom versorgt (siehe auch Kapitel 4.3.1).

4.5Montagemodule GN15/30/50

Wenn Sie eine "MIC ON"-Kontrolle wünschen, kann der Montagetechniker den Leuchtring an eine externe Speisung anschließen. In dieser Betriebsart leuchtet der Leuchtring wesentlich intensiver und errgt die erforderliche Aufmerksamkeit.

4.5.1“MICON”- Funktion

4 Montage und Anschluss

1. Löten Sie die schwarze Litze (LED +) und den äußeren Schirm (LED-) vom Phantomspeiseadapter DPA ab.
2. Verbinden Sie die schwarze Litze (LED +) und den äußeren Schirm (LED-) mit einer Spannungssquelle, die eine Versorgungsspannung gemäß Tabelle 4 liefert:

Tabelle 4: Elektrische Werte für externe Speisung des Leuchtrings

Spannung Benöttiger Widerstand Max. Leistung

6 V 390 Ω0,1 W

12 V 1000 Ω0,25 W

24 V 2200 Ω0,25 W

48 V 4700 Ω0,5 W

44.5.2Montageauf einerTischplatte, Anschluss

1. Bohren Sie eine Öffnung von 11 mm Durchmesser in die Platte.
2. Fadeln Sie das Anschlusskabel des Montagemoduls durch die Öffnung und die mitgelieferte Befestigungsschraube.
3. Schrauben Sie die Befestigungsschraube von unter in das Montagemodul, um das Montagemodul zu fixieren.

Hinweis:

• Zur betteren Körperschallunterrückung konnen Sie das Montagemodul auch mittels der optionalen elastischen Lagerung H 600 + A 608 (s. Fig.15 und 16) in die Tischplatte einbauen.

- Audio-Anschluss

1. Stecken Sie das Kabel des Phantomspeiseadapters DPA an die Mini-XLR-Kupplung am Anschlusskabel des Montagemoduls an.
2. Verbinden Sie den Phantomspeiseadapter DPA mittels eines geschirmten Kabels mit einem Mikrofoneingang mit Phantomspeisung.
3. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu in der Bedienungsanleitung Ihres Mischpults nach.) Das Kapselmodul und der Leuchtring erhalten ihre Versorgungspannung direkt aus der Phantomspeisung.

Anschlussan Taschensender

Sie können die Montagemodule GN 15, GN 30 und GN 50 auch an die AKG-Taschensender PT 40, PT 400 und

PT 4000 anschließen. Dazu brauchen Sie lediglich die Anschlüsse im Mini-XLR-Stecker gemäß Fig. 6 zuändern:

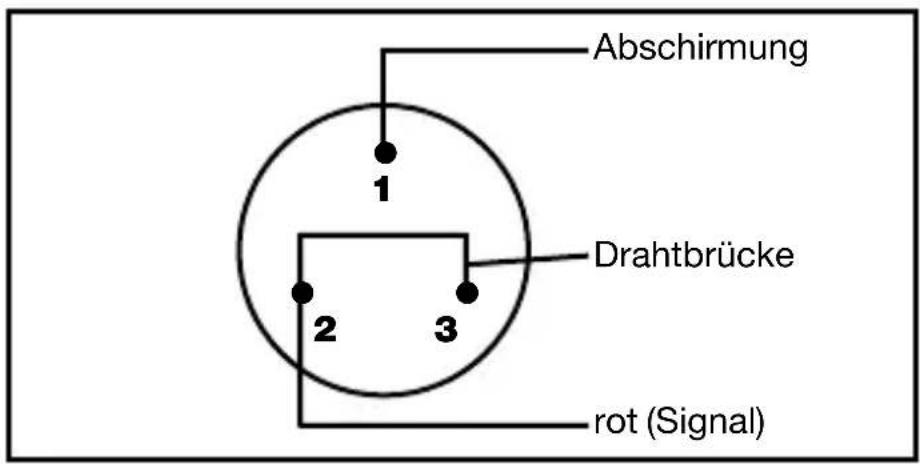

Fig. 6: Stecker-beschaltung für Anschluss an Taschensender

Stift 1: Abschirmung Schwarze Ader: frei
Stift 2: rote Ader (Signal) Außerer Schirm: frei
Stift 3: mit Stift 2 verbinden.

Der Leuchtring der Montagemodule GN 30/50 Minijack wird über die Phantomspeisung mit Strom versorgt (siehe auch Kapitel 4.3.1).

Wenn Sie eine "MIC ON"-Kontrolle wünschen, kann der Montagetechniker den Leuchtring an eine externe Speisung anschließen. In dieser Betriebsart leuchtet der Leuchtring wesentlich intensiver und errgt die erforderliche Aufmerksamkeit.

1. Löten Sie die schwarze Litze (LED +) und den äußeren Schirm (LED-) vom Montageflansch HCS ab und isolieren Sie die Enden der beiden Adern.
2. Loten Sie an die beiden nun freien Kontakte ein 2-poliges Kabel für die Speisung des Leuchtrings an.

Bassabsenkung aktivieren: siehe Kapitel 4.3.2.

1. Bohren Sie in die Tischplatte ein Loch von 40 - 42 mm Durchmesser.
2. Befestigen Sie den Montageflansch mit den beilie-genden Schrauben in der Öffnung.
3. Befestigen Sie den Phantomspeiseadapter mit der beiliegenden Rohrschelle an der Unterseite des Tisches.
4. Verbinden Sie den Phantomspeiseadapter DPA mit

4.6GN30/50 Minijack

4.6.1Leuchtring, Bassabsenkung

Siehe Fig. 25 auf Seite 126.

4.6.2Montage,Anschluss

Siehe Fig. 25 auf Seite 126.

nels eines geschirmten Kabels mit einem Mikrofon-eingang mit Phantomspeisung.

1. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu in der Bedienungsanleitung Ihres Mischpults nach.)
2. Nur bei externer Speisung: Verbinden Sie das Speisekabel des Leuchtrings mit einer geeigneten Spannungssquelle.
3. Stecken Sie den Klinkenstecker des Schwanenhalses in die Buchse des Montageflansches und schrauben Sie den Schwanenhals in der Buchse fest.

4.7Montagemodul GN155SET

Bassabsenkung aktivieren: siehe Kapitel 4.3.2.
- Externe Speisung des Leuchtrings: siehe Kapitel 4.5.1.

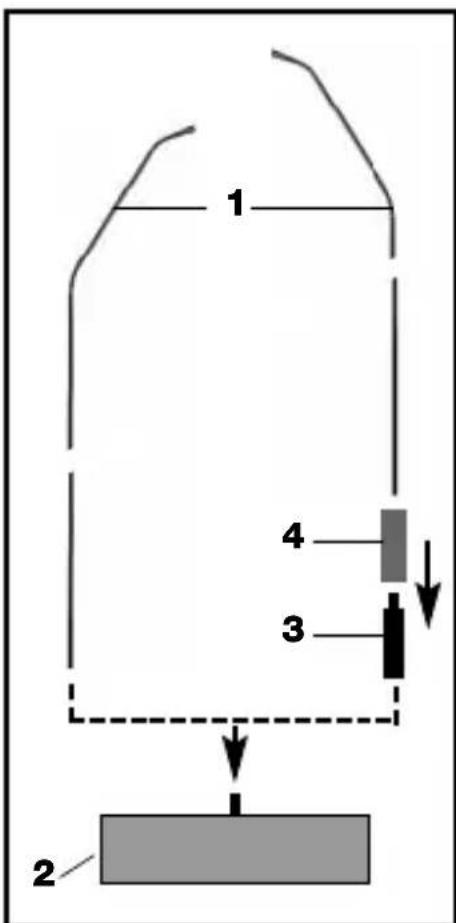

Siehe Fig. 7 links.

4.7.1 Schwanenhalsverlägerung

Siehe Fig. 7 rechts.

Fig. 7: GN 155 SET

1. Schrauben Sie das gewünschte Kapselmodul auf das Montagemodul (1) auf.
2. Schrauben Sie das Montagemodul (1) auf das mitgelieferte Bodenstativ (2) auf.

3. Stecken Sie den Phantomspeiseadapter DPA an einen Mikrofoneingang mit Phantomspeisung an.

4. Schrauben Sie das gewünschte Kapselmodul auf das Montagemodul (1) auf.

5. Schrauben Sie die Verlängerung (3) auf das mitgelieferte Bodenstatt (2) auf.

6. Schieber Ben Sie die Ab-erlängerung (3).

7. Schrauben Sie das Montagemodul (1) auf die Veränderung (3) auf.

4.8Hängemodul HM1000

1. Streifen Sie vor der Montage des Hängemoduls das Kabel leicht mit der Hand aus. Achten Sie daraufuf, das Kabel weder zu knicken noch zu verdrehen.

4 Montage und Anschluss

1. Bringen Sie an der Decke einen geeigneten Haken an, bzw. spannen Sie eine Leine quer durch den Raum.
2. Legen Sie das Kabel so über den Haken, bzw. die Leine, dass das Mikrofon in der gewünschten Höhe hängt.

3. Fixieren Sie das Kabel mit Isolierband.

4. Befestigen Sie das Kabel auf keinen Fall mit einem Knoten am Haken.

Wichtig:

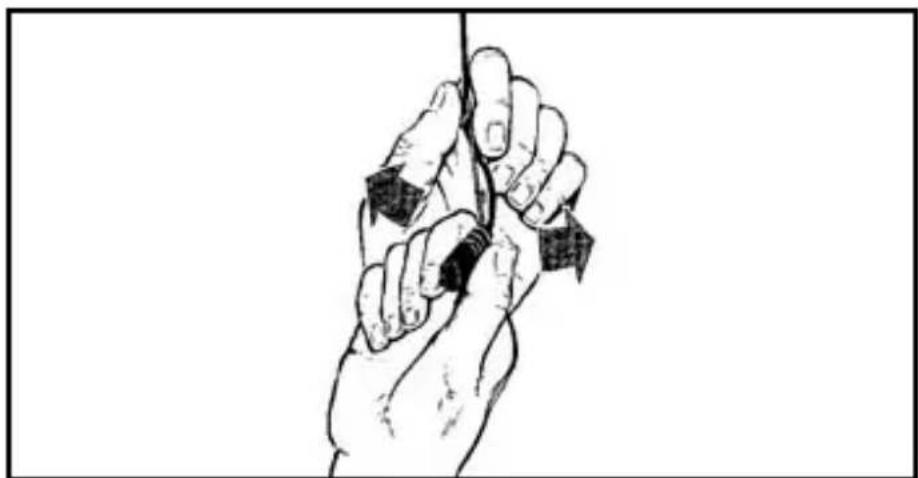

Fig. 8: Ausrichten des Mikrofons

1. Halten Sie das Kabel mit einer Hand fest und drehen Sie das Mikrofon vorsichtig in die gewünschte Position.

Bassabsenkung aktivieren: siehe Kapitel 4.3.2.
- Externe Speisung des Leuchtrings: siehe Kapitel 4.5.1.

Siehe Fig. 8.

Um die Mikrofonposition auch bei Zugluft zu stabilisieren,

1. Fädeln Sie eine Angelschnur (durchsichtige Nylon-ine) entsprechender Länge durch die Öse am HM 1000.
2. Befestigen Sie die Angelschnur so an zwei gegenüberliegenden Wänden, dass die Angelschnur gerade genug Zug nach unten ausüb, um das Mikrofon seitlich zu fixieren.

4.8.1StabilisierungdesMikrofons

4 Montage und Anschluss

44.8.2Anwendungs-hinweise

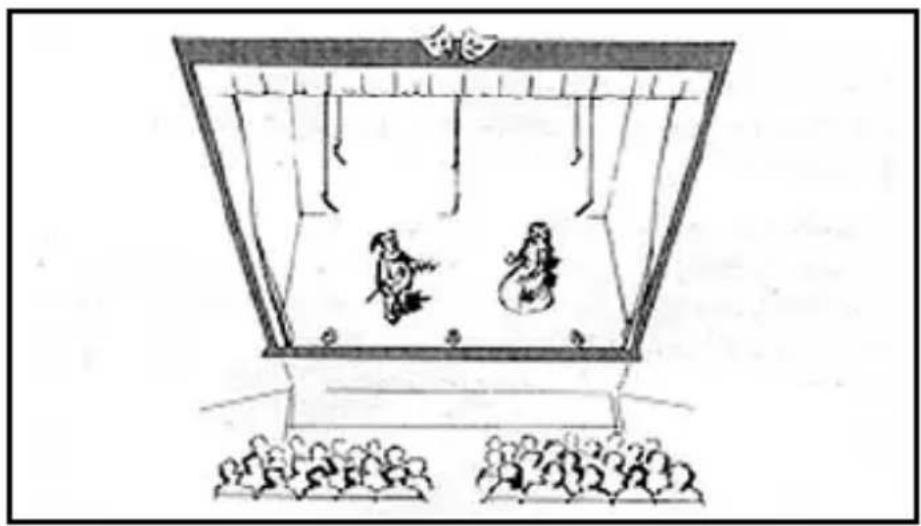

Fig.9: Theater-beschallung

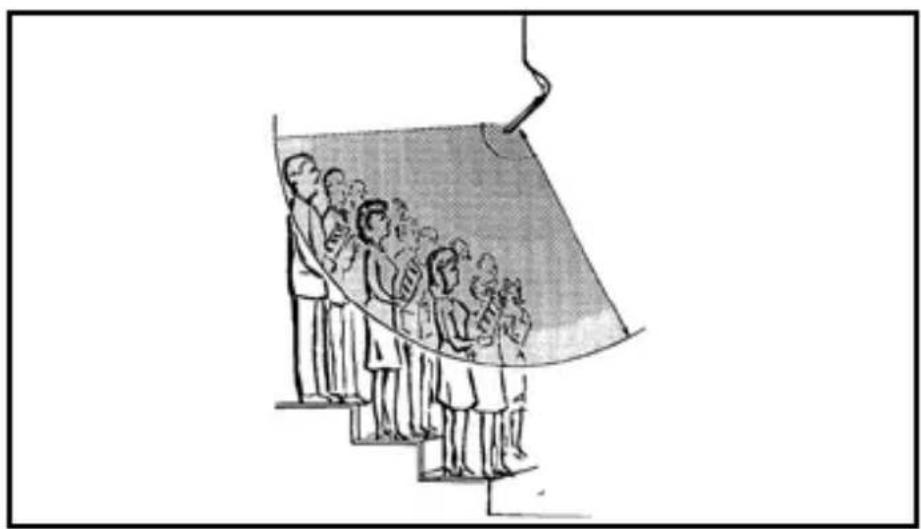

Fig. 10: Chor-- abnahme

4.8.3 Audio-Anschluss

4.9Montagemodul GN15HT

Lesen Sie auch die Bedienungsanleitung des Handsenders HT 4000 durch!

Leuchtring:

Wichtig:

Siehe Kapitel 4.5.2, Audio-Anschluss.

1. Schrauben Sie das gewünschte Kapselmodul auf das Montagemodul GN 15 HT auf.
2. Schrauben Sie das Montagemodul auf den Handsender HT 4000 auf.
3. Montieren Sie den Handsender mit Hilfe des Stativanschlusses SA 63 (mit dem Handsender mitgeliefert) auf einem Tischstativ ST 45 (nicht mitgeliefert).

4. Schalten Sie den Handsender ein. Der Leuchtring am Montagemodul leuchtet auf und zeigt damit an, dass der Handsender eingeschaltet ist.

5. Der Leuchtring leuchtet auch dann weiter, wenn Sie am Handsender die MUTE-Taste drücken!

4 Montage und Anschluss

Der Leuchtring zeigt also NICHT notwendigerweise an, dass das Mikrofon eingeschaltet ist, und erlischt erst dann, wenn Sie den Handsender ausschalten.

• Sie können das Mikrofon selbstverständlich auch als Handmikrofon (z.B. für Fragen aus dem Publikum) verwenden.

Das Montagemodul GN 30 OC ist für Tonaderspeisung mit 1,5 bis 10V ausgelegt. Die freiien Kabelenden sind wie folgt beschaltet:

Rot: Mikrofon (Signal), Tonaderspeisung + Schirm: Mikrofon (Masse), Tonaderspeisung - Schwarz: LED + Außerer Schirm: LED -

1. Verbinden Sie die Mikrofonadern mit einem Mikrofon-eingang mit Tonaderspeisung.

2. Verbinden Sie die schwarze Litze (LED +) und den äußerten Schirm (LED -) mit einer Spannungsquelle, die eine Versorgungsspannung gemäß Tabelle 4 auf Seite 12 liefert.

3. GN 15/30/50 ESP: Entfernen Sie die Drahtbrücke von Position 7 (siehe Fig. 2 und Tabelle 2 auf Seite 8).

4. GN 15/30/50, GN 15/30/50 E, GN 30/50 Minijack, GN 155 SET, HM 1000: Entfernen Sie die Drahtbrücke J2 (siehe Fig. 4 auf Seite 10).
5. GN 30 OC: Trennen Sie das LED-Speisekabel von der Spannungsquelle.

Der deaktivierte Leuchtring ist fast unsichtbar, da er farblich auf das Gehäuse abgestimmt ist.

HHinweis:

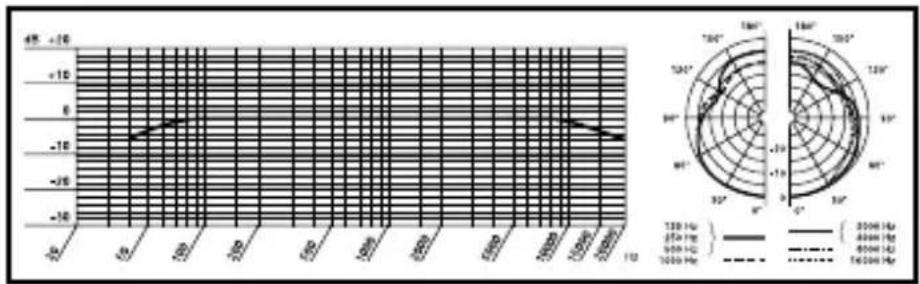

Montagemodul mit CK 31	CK 32 CK 33
Arbeitsweise Kondensatormikrofon mit Permanentladung
Richtcharakteristik Niere Kugel Hyperniere
Übertragungsbereich 50-20.000 Hz 20-20.000 Hz 50-20.000 Hz
Empfindlichkeit 20 mV/Pa	14 mV/Pa 20 mV/△ -34 dBV* △ -37	Pa dBV* △ -34 dBV*
Elektrische Impedanz	<600 Ω	<600 Ω	<600 Ω
Nennabschlussimpedanz	>2000 Ω	>2000 Ω	>2000 Ω
Stromversorgung	9-52 V Phantomspeisung nach IEC 61938 - Benötigt Adapter DPA-P oder DPA (integriert in Montagemodulen GN** und HM 1000)
Abmessungen	130 x 25mm	130 x 25 mm 130 x 25 mm
Anschlussstecker**	XLR-3 oder XLR-5	XLR-3 oder XLR-5	XLR-3 oder XLR-5

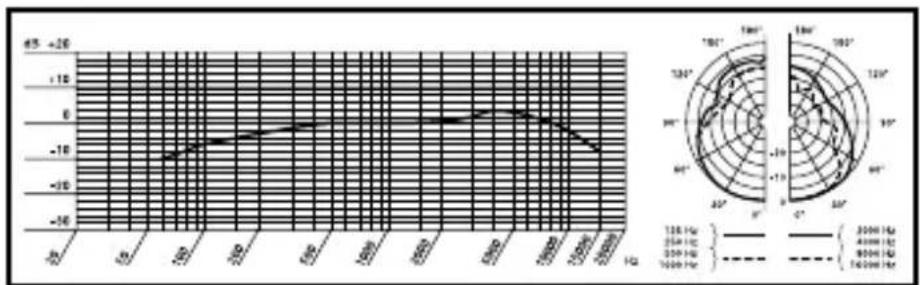

Montagemodul mit CK 47	CK 80
Arbeitsweise Kondensatorn	nikrofon mit Permanentladung
Richtcharakteristik Hyperniere	Hyperniere
Übertragungsbereich 20-20.000 Hz	60-15.000 Hz
Empfindlichkeit 16.5 mV/Pa	30 mV/Pa	△ -30 dBV*
	△ -35,5 dBV*
Elektrische Impedanz	<600 Ω	<600 Ω
Nennabschlussimpedanz	>2000 Ω	>2000 Ω
Stromversorgung	9-52 V Phantomspeisung nach IEC 61938 - Benötigt Adapter DPA-P oder DPA (integriert in Montagemodulen GN** und HM 1000)
Abmessungen	130 x 154 mm	130 x 128 mm
Anschlussstecker**	XLR-3 oder XLR-5	XLR-3 oder XLR-5

• bezogen auf 1 V/Pa
  ** auBer Montagemodul GN 30 OC

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

Table of Contents

Page

Position Drahtbrücke gesetzt Keine Drahtbrücke
1 Linearer Frequenzgang Bassabsenkung:
	-6 dB ab 200 Hz
7 Mikro ein/aus -> LED ein/aus LED aus

Nota:
