MANUALE UTENTE HSD 171 AKG

Istruzioni per l'uso . p. 32

Prima diutilizzare l'apparecchio,leggere il manuale

Modo de empleo. 42

• Controllate, per favore, se l'apparecchio al quale volete collegare il microfono, correponde alle norme di sicurezza vigenti e se è dotato di una messa a terra di sicurezza.

1.2 Ambiente

1. Se rottamate l'apparecchio, Separate scatola, parti elettroniche e cavi e smaltite tutti i componenti secondo le norme di smaltimento vigenti al riguardo.
2. L'imballaggio è riciclabile. Smaltite l'imballaggio in un apposto ricerca di raccolta.

2 Descrizione

2.1 Introduzione

Vi ringraziamo di aver scelto un prodotto della AKG. Leggete, per favore, attentamente le istruzioni per l'uso, prima di mettere in esercizio l'apparecchio, e conservate bene le istruzioni per l'uso per poterle consultare in qualsiasi momento. Vi auguriamo buon divertimento e buon successo!

2.2 In dotazione

Tabella 1: Headsets e accessori in dotazione

HSC 171	HSC 271	HSD 171	HSD 271	HSD 271 Single
1 headset HSC 171	1 headset HSC 172	1 headset HSD 171	1 headset HSD 271	1 headset HSD 271 Single
1 cavo di collegamento con adattatore per alimen-tazione phantom HSC-PA per microfono		1 cavo di collegamento
1 antisoffio W 44 per microfono		1 antisoffio W HSD per microfono
2 cuscinetti auricolari in velluto per cuffia				1 cuscinetto auricolare in velluto per cuffia

Controllate per favore se la confezione contiene tutti i componenti del vostro modello. Se manca qualcosa, rivolgetevi al vostro rivenditore AKG.

2.3 Descrizione generale

Tutti gli headsets professionali HSC 171, HSC 271, HSD 171, HSD 271 e HSD 271 Single constonto di una cuffia della series Studio dell'AKG e di un pregiato microfono dinamico o a condensatore montato su un braccio microfonico flissibile. La risposta in frequence di quosti microfoni è stata ideata appositamente per la trasmissione della parola e garantisce eccellente qualità sonora. La sospensione elastica del microfono garantisce la suppressione su larga Scala dei rumori prodotti dal tocco delle mani.

Il braccio microfonico può esser girato di 270^ per poterlo portare a sinistra o a destra ed è dotato di una funzione per silenziare il microfono.

Il cavo di collegamento lungo 3 m è realizazo in parte come cavo a spi-rale ed è collegato all'headset tramite un connettore mini XLR a 6 poli arrestabile. Questo collegamento ad innesto permette la rapida e simplice sostituzione del cavo.

In quello modo, gli headsets si prestano per tutti quegli impieghi nel settore radio e tv per cui è necessario riproduire la parola in modo ottimale.

Tabella 2: Caratteristiche principali dei singoli modelli

	HSC 171	HSC 271	HSD 171	HSD 271, HSD 271 Single
Microfono	a condensa-tore	a condensa-tore	dinamico	dinamico
Cuffia	poggia sull'o-recchio	racchiude l'o-recchio	poggia sull'o-recchio	racchiude l'o-recchio
Dispositivo automatico on/off per la cuffia	-	✓	-	✓

2.4 Differenze tra i modelli

3 Messa in esercizio

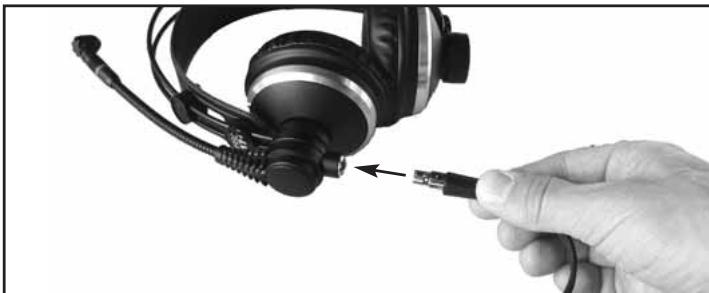

Fig. 1: Come insertire il cavo di collegamento nell'headline.

• Inserire il connettore mini XLR a 6 poli (1) del cavo di collegamento nella presa di collegamento (2) dell'heading fin quando il connettore si blocca automaticamente con un clic ben udibile.

3.1 Come insere il cavo di collegamento

Vedi fig. 1.

3.2 Collegamento 3.2.1 HSC 171, HSC 271

Connettore mini XLR a 6 poli			Connettore jack da 6,3 mm	Connettore XLR sull'adattatore phantom
1	Microfono	Schermatura, massa, audio ⊙, alimentazione ⊙		1	Schematura, massa
5		Audio inphase, alimentazione ⊕		2	Audio inphase, al-mentazione phantom ⊕
6		Silenziamento		3	Audio ⊙, alimentazione phantom ⊙
2	Cufia	Schermatura, massa	Gambo
3		Audio (sinistra)	Anello
4		Audio (destra)	Punta

Tabella 3: Cablaggio connettori HSC 171, HSC 271

1. Disinserite il mixer.
2. Inserite il connettore jack nell'uscita della cuffia prescelta.
3. Inserite il connettore XLR nell'ingresso microfonico prescelto.
4. Inserite il mixer.
5. Inserite l'alimentazione phantom.

Connettore mini XLR a 6 poli			Connettore jack da 6,3 mm	Connettore XLR sull'adattatore phantom
1	Microfono	Schermatura, massa		1	Schematura, massa
5		Audio inphase		2	Audio inphase
6		Libero		3	Schematura, massa
2	Cuffia	Schermatura, massa	Gambo
3		Audio (sinistra)	Anello
4		Audio (destra)	Punta

Tabella 4: Cablaggio dei connettori HSD 171, HSD 271, HSD 271 Single

1. Disinserite il mixer.

2. Inserite il connettore jack nell'uscita per cuffia prescelta.

3. Inserite il connettore XLR nell'ingresso microfonico prescelto.
4. Inserte il mixer.

Il cavo microfonico e il cavo per cuffia sono uniti. Se l'uscita per cuffia e l'ingresso microfonico sono troppo distanti l'uno dall'altro, Separate semplicamente i due cavi. Con l'aiuto della bussola potete ricollegarli.

Il braccio microfonico è girevole fino a 270^ . Potete indossare quando l'headset in modo che il microfono, a seconda delle esigenze e dello spazio disponibile, si trovi a sinistra o a destra davanti all'angolo della bocca.

Il braccio microfonico di tutti i modelli è dotato della funzione di silenziatione.

3.2.3 Cavo di collegamento

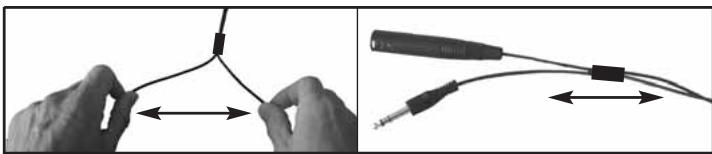

Fig. 2: Come separare i cavi.

Vedi fig. 2.

3.3 Come indossare I'headset

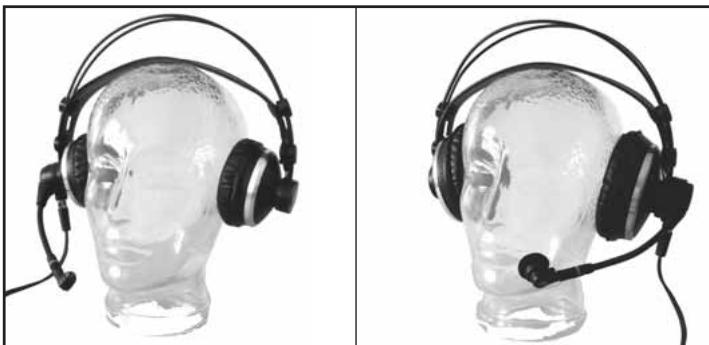

Fig. 3: Diverse posizioni dell'heading sulla testa.

Vedi fig. 3.

3.4 Come inserire/testare il microfono

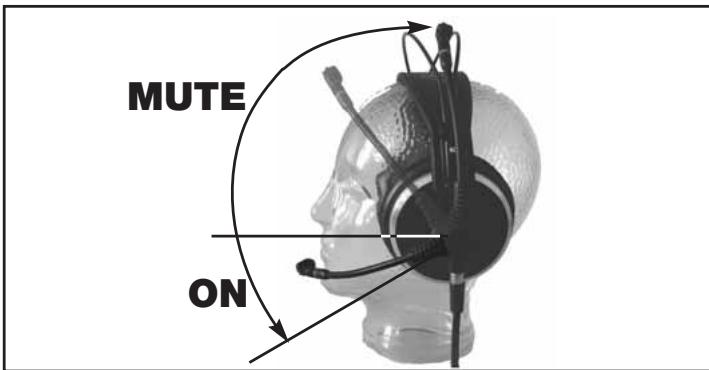

Fig. 4: In tutti i modelli, il braccio microfonico inseisce (ON) e silenzia (MUTE) il microfono.

Vedi fig. 4 pagina 35.

1. Per inserire il microfono, girate il braccio microfonico in basso fin quando il microfono si trovava davanti all'angolo della bocca. Il microfono si insertisce appena il braccio microfonico si trovava in posizione quasi orizzontale.
2. Parlate nel microfono.

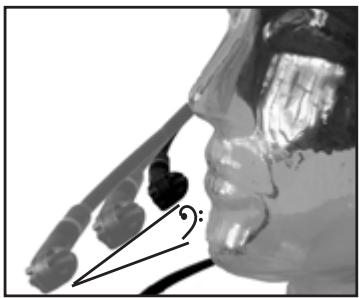

Fig. 5: Il suono del microfono dipende dalla distance da cui si parla nel microfono.
Vedi fig. 5: Il braccio microfonico flessibile vi permette di variare la distanza del microfono alla bocca e quandoanche la caratteristica sonora: più grande è la distanza, più bassa è la percentuale dei bassi ed il livello del segnale audio.

3.5 Come inserire/disinserire la cuffia (HSC 271, HSD 271, HSD 271 Single) Avverenza:

1. Per silenziare il microfono, girate il braccio microfonico versus l'alto fin quando scatta nella posizione mediana. Il microfono si disinserisce appena il braccio microfonico supra la posizione orizzontale.

La cuffia dei modelli HSC 271, HSD 271 e HSD 271 Single si inserisce automaticamente appena indossate l'headset. Se vi togliete l'headset, la cuffia si disinserisce automaticamente. Cosi evitate il leakage del segnale della cuffia nel microfono quando vi togliete la cuffia.

L'interruttore on/off viene azionato dall'archetto soprasteta. Se appendete la cuffia all'archetto soprasteta, la cuffia potrebbe insertiri.

Avverenza:

La cuffia dei modelli HSC 171 e HSD 171 non è dotata del dispositivo automatico di inserimento/disinserimento.

4 Indicazioni per l'impiego

4.1 Antisoffio W 44 (HSC 171/271), W HSD (HSD 171/271/271 Single)

Se usate l'headset all'aperto o se dovete piazzare il microfono estreamamente vicino alla bosca, vi raccomandiamo di montare sul microfono l'antisoffio in espanso in dotazione.

1. Inflate il filtrio antisoffio sulla capsula microfonica.
2. Inflate l'antisoffioanche sul lato esterno della capsula microfonica.

4 Indicazioni per l'impiego

Vedi fig. 6:

1. Sfilate il/i cuscinetto(i) auricola- re(i) dal/dai systemd(a) d'ascolto.
2. Per fissare il/i nuovo(i) cusci-netto(i) auricolare(i), tendete l'orlo elastico tutto intorno alla piastra base delsystema d'ascolto.

4.2 Come sostituire i cuscinetti auricolari
Fig. 6: Come sostituire i cuscinetti auricolari.

Vedi fig. 7:

1. Premete il bottone d'arresto disposto sul connettore sino a farlo entrare nel connettore.
2. Sfilate il cavo di collegamento dall'headset.

4.3 Come sfilare il cavo di collegamento
Fig. 7: Come sfilare il cavo di collegamento.

Avvertenza: Se reinserite il cavo, il connettore si blocca automaticamente.

• Per evitare che il microfono riprenda segnali non desiderati o causi feedback (i modelli HSC 171 e HSD 171 non sono dotati di dispositivi automatici di inserimento/disinserimento della cuffia), girate il braccio microfONO sempre nella posizione verticale mediana prima di togliervi l'headset.

In quello modo il segnale microfonico è silenziato persino se il canale microfonico rimane aperto.

L'adattatore per alimentazione phantom HSC-PA è dotato di un'attenuzione dei bassi per coprimere rumori disturbanti a frequenza basse e per ridurre l'effetto di prossimità. L'adattatoreiene fornito con attenuazione disattivata. Potete attivare l'attenuzione dei bassi nel modo seguente:

4.4 Rumori distur- banti, feedback
4.5 Attenuazione dei bassi (HSC 171, HSC 272)
Fig. 8: Come aprire l'addattatore per alimentazione phantom.

1. Sfilate l'adattatore per alimentazione phantom dall'ingresso del mixer.
2. Allentate la vite di fissaggio (1) disposa sull'adattatore per alimentazione phantom.
3. Svitate il manicotto del cavo (2).
4. Sfilate CAUTAMENTE il print alla scatola.
5. Sfilate il ponticello (3) dai pin di fatto (4). Ora l'attenuazione dei bassi è attenuata.

Per non perdere il ponticello (3), infratelo, girato di 90^ , su due dei pin di contatto (4).

Vedi fig. 8.

Vedi tabella 5.

• Per disattivare l'attenuazione dei bassi, inserte il ponticello (3) su due dei pin di fatto (4), come indicate nella tabella 5.

4.6 Come disattivare il dispos- sitivo automatico di silenziamento del microfono Vedi fig.8

Attenuazione dei bassi ON			Att. dei bassi OFF

Tabella 5: Come posi-zionare il ponticello per insertire o disinserire l'attenuazione dei bassi.

1. Inserite il print nella scatola, serrate la vite di fissaggio (1) e avvitate il manicotto del cavo (2) sul disposito antitrazione blu (5).

2. Sfilate l'adattatore per l'alimentazione phantom dall'ingresso del mixer.

3. Allentate la vite di fissaggio (1) disposa sull'adattatore per l'alimentazione phantom.
4. Svitate il manicotto del cavo (2).
5. Sfilate CAUTAMENTE il print alla scatola.

Fig. 9: Dispositivo automatico di silenziationo del microfono ON (a) e OFF (b)

a

b

Vedi fig. 9.

Vedi fig. 8.

1. Dissaldate il filo verde dal print e isolate l'estremità scoperta con nastro isolante.
2. Inserite il print nella scatola, stringete la vite di fissaggio (1) e avvitate il manicotto del cavo (2) sul disposivo antitrazione blu.

5 Pulizia

5.1 Cuffia, microfono, cavo di collegamento

Important!

1. Sfilate il cavo per cuffia ed il cavo microfonico dal mixer.

2. Pulite la superficie dell'apparecchio con un panno inumidito di acqua, ma non bagnato.

3. Non usate in nessun caso detergenti acidi o abrasivi o detergenti contenti alcool o solventi perché potrebbero danneggiare la vernice e i componenti in materia sintetica.

4. Sfilate l'antisoffio dal microfono.

5. Sfilate l'antisoffio W HSD molto cautamente dal microfono dell'HSD 171/271/Single per non danneggiare l'antisoffio disposto in modo fisso sul microfono!

5.2 Antisoffio W 44, W HSD Importante!

1. Lavate l'antisoffio con acqua e sapone.
2. Lasciate l'antisoffio asciugare per tutte la notte.
3. Infilate il filtro antisoffio sulla capsula microfonica.
4. Inflate l'antisoffio anche sul lato esterno della capsula microfonica.

6 Dati tecnici

	HSC 171	HSC 271
Microfono
Modo di funzionamento:	microfono a condensatore con carica permanente	microfono a condensatore a carica permanente
Direttività:	cardioide	cardioide
Risposta in frequenza:	20 - 20000 Hz	20 - 20000 Hz
Sensibilità:	25 mV/Pa	25 mV/Pa
Pressione acustica limite per un coefficiente di distorsione armonica dell'1%:	126 dB	126 dB
Livello di rumore equivalente:	22 dB(A)	22 dB(A)
Rapporto segnale/rumore (pond. A.):	72 dB	72 dB
Impedenza elettrica:	≤200 Ohm	≤200 Ohm
Impedenza di carico racco-mandata:	≥2000 Ohm	≥2000 Ohm
Tensione di alimentazione:	9 - 52 V alimentazione phantom	9 - 52 V alimentazione phantom
Assorbimento:	≤2 mA	2 mA
Cuffia
Costruzione:	Cuffia dinamica chiusa, poggiata sull'orecchio	cuffia dinamica chiusa, racchiude l'orecchio
Livello di pressione acustica caratteristica:	94 dB SPL/mW	94 dB SPL/mW
Risposta in frequenza:	18 - 26.000 Hz	16 - 28.000 Hz
Carico limite nominale:	200 mW	200 mW
Impedenza nominale:	55 Ohm	55 Ohm
Fattore di distorsione armonica:	<0,4%	<0,3%
Sistema
Connettore di collegamento:	Connettore mini XLR a 6 poli	connettore mini XLR a 6 poli
Cavi:	2 a 3 poli, separabili, lunghi 3 m, in parte a spirale, con accoppiamento mini XLR a 6 poli, connettore jack stereo da 6,3 mm (cuffia) e connettore XLR a 3 poli con adattatore integrato per alimentazione phantom HSC-PA (microfono)	2 a 3 poli, separabili, lunghi 3 m, in parte a spirale, con accoppiamento mini XLR a 6 poli, connettore jack stereo da 6,3 mm (cuffia) e connettore XLR a 3 poli con adattatore integrato per alimentazione phantom HSC-PA (microfono)
Superficie:	nero opaca	nero opaca
Peso:	250g	300 g
	HSD 171	HSD 271, HSD 271 Single
Microfono
Modo di funzionamento:	dinamico	dinamico
Direttività:	ipercardiode	ipercardiode
Risposta in frequenza:	60 - 17.000 Hz	60 - 17.000 Hz
Sensibilità:	1 mV/Pa (-60dBV)	1 mV/Pa (-60dBV)
Pressione acustica limite per un coefficiente di distorsione armonica dell'1%/3%:	124/128 dB SPL	124/128 dB SPL
Livello di rumore equivalente:	15 dB(A)	15 dB(A)
Impedenza elettrica:	≤600 Ohm	≤600 Ohm
Impedenza di carico raccoman-data:	≥2.000 Ohm	≥2.000 Ohm
Cuffia
Costruzione:	cuffia dinamica chiusa, poggiata sull'orecchio	cuffia dinamica chiusa, racchiude l'orecchio
Livello di pressione acustica caratteristica:	94 dB SPL/mW	94 dB SPL/mW
Risposta in frequenza:	18 - 26.000 Hz	16 - 28.000 Hz
Carico limite nominale:	200 mW	200 mW
Impedenza nominale:	55 Ohm	55 Ohm
Fattore di distorsione armonica:	<0,4%	<0,3%
Sistema
Connettore di collegamento:	connettore mini XLR a 6 poli	connettore mini XLR a 6 poli
Cavi:	2 a 3 poli, separabili, lunghi 3 m, in parte a spirale, con accoppiamento mini XLR a 6 poli, connettore jack stereo da 6,3 mm (cuffia) e connettore XLR a 3 poli (microfono)	2 a 3 poli, separabili, lunghi 3 m, in parte a spirale, con accoppiamento mini XLR a 6 poli, connettore jack stereo da 6,3 mm (cuffia) e connettore XLR a 3 poli (microfono)
Superficie	nero opaca	nero opaca
Peso:	255 g	HSD 271: 305 g HSD 271 Single: 265 g

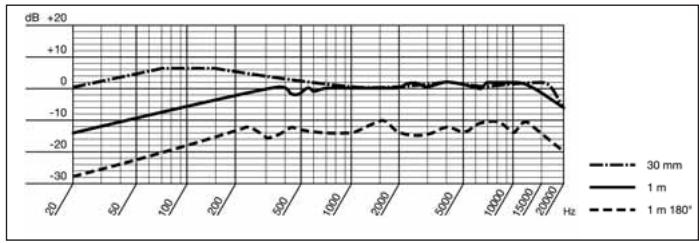

Risposta in frequenza e diagramma polare: HSC 171, HSC 271

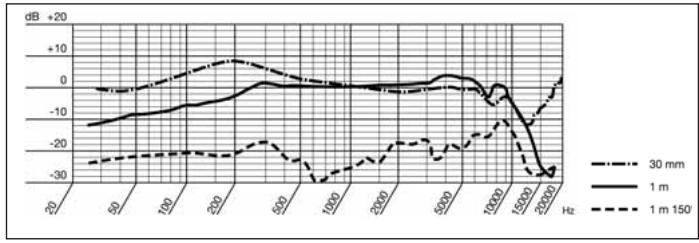

Risposta in frequenza e diagramma polare: HSD 171, HSD 271, HSD 271 Single

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'in dirizzo email [e-mail].

I pezzi di ricambio potranno essere ordinati presso la AKG Acoustics GmbH, Serviceabteilung, Lemböckgasse 21-25, A-1230 Vienna, Austria. Indicare nell'ordine per agli pezzo di ricambio il rispettivo numero d'articolo.

Articolo	Denominazione	Numero articolo
ECV 171	cuscinetto auricolare 171, in velluto	2955Z2501
ECV 271	cuscinetto auricolare 271, in velluto	2955Z2601
ECL 171	cuscinetto auricolare 171, liscio	2908Z1301
ECL 271	cuscinetto auricolare 271, liscio	2058Z1001
W HSD	antisoffio per HSD 171/271/Single	2955Z2401
W 44	antisoffio per HSC 171/271	2344Z0101
MK HSC	cavo di ricambio con adat-tatore per alimentazione phantom per HSC 171/271	2397Z0015
MK HSD	cavo di ricambio con con-nettre XRL a 3 poli per HSD 171/271/Single	2542K0001

6.1 Norme

6.2 Lista pezzi di ricambio
