HSD 171 - Casque audio AKG - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Casque audio fermé
Caractéristiques techniques principales	Réponse en fréquence : 20 Hz - 20 kHz, Impédance : 32 Ohms, Sensibilité : 113 dB
Alimentation électrique	Non applicable (pas de batterie, fonctionne sans alimentation externe)
Dimensions approximatives	Dimensions : 190 x 160 x 90 mm
Poids	Poids : 220 g
Compatibilités	Compatible avec la plupart des appareils audio, y compris les ordinateurs, les consoles de jeux et les appareils mobiles
Type de connexion	Connecteur jack 3,5 mm et adaptateur 6,3 mm inclus
Fonctions principales	Isolation phonique, confort d'écoute prolongé, réglage de l'oreillette
Entretien et nettoyage	Nettoyer les coussinets avec un chiffon doux et sec, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le fabricant pour les réparations
Sécurité	Utiliser à un volume raisonnable pour éviter d'endommager l'audition
Informations générales	Produit conçu pour une utilisation professionnelle et domestique, idéal pour le monitoring audio

FOIRE AUX QUESTIONS - HSD 171 AKG

Quels sont les types de connexion compatibles avec le AKG HSD 171 ?

Le AKG HSD 171 est compatible avec des connexions XLR et TRS, permettant une intégration facile avec la plupart des systèmes audio professionnels.

Comment régler le volume des écouteurs AKG HSD 171 ?

Le volume des écouteurs AKG HSD 171 peut être ajusté via le contrôle de volume de votre appareil audio ou via un mélangeur si vous l'utilisez en studio.

Les écouteurs AKG HSD 171 ont-ils une fonction de réduction de bruit ?

Les AKG HSD 171 n'ont pas de fonction active de réduction de bruit, mais ils offrent une bonne isolation acoustique grâce à leur conception circum-aurale.

Que faire si le son est déséquilibré dans les écouteurs AKG HSD 171 ?

Vérifiez d'abord la connexion de votre appareil audio. Essayez de tester les écouteurs avec un autre appareil pour voir si le problème persiste. Si le son est toujours déséquilibré, il pourrait y avoir un problème avec le câble ou les drivers des écouteurs.

Comment entretenir les écouteurs AKG HSD 171 ?

Pour entretenir vos écouteurs, nettoyez régulièrement les coussinets avec un chiffon doux et sec, et évitez de les exposer à des températures extrêmes ou à l'humidité.

Les AKG HSD 171 sont-ils compatibles avec les smartphones ?

Oui, ils peuvent être utilisés avec des smartphones via un adaptateur si nécessaire, mais il est recommandé de les utiliser avec des équipements audio professionnels pour une meilleure expérience sonore.

Quelle est la plage de fréquence des AKG HSD 171 ?

La plage de fréquence des AKG HSD 171 est de 20 Hz à 20 kHz, offrant une reproduction sonore large et précise.

MODE D'EMPLOI HSD 171 AKG

Veuillez ire cette notice avant d'utiliser le système!

• Vérifiez si l'appareil sur lequel vous voulez brancher le combiné répond aux règlements de sécurité en vigueur et possède une prise de terre de sécurité.

1.2 Ecologie

1. Si vous mettez le combiné micro/casque à la ferraille, démonze boîtier, électronique et cables et éliminez chacun de ces éléments conformément aux prescriptions en vigueur.
2. L'emballage est recyclable. Déposez l'emballage dans un réseau de collecte prévu à cet effet.

2 Description

2.1 Introduction

Nous vous remercions d'avoir choisi un produit d'AKG et vous invitons à lire attentivement leprésent mode d'emploi avant demettre notre micro en service. Conservez soigneusement le mode d'emploi pour l'avoir always sous la main lorsque vous avez besoin de le consulter. Nous espérons que vous aurez beaucoup de satisfaction et de succès avec votre combiné micro/casque.

2.2 Fournitures d'origine

Tableau 1: Combinés micro/casque et accessoires fournis

HSC 171	HSC 271	HSD 171	HSD 271	HSD 271 Single
1 combiné micro/ casque	1 combiné micro/ casque	1 combiné micro/ casque	1 combiné micro/ casque	1 combiné micro/ casque
1 cable de raccordement avec adaptateur pour alimentation fantôme HSC-PA pour micro		1 cable de raccordement
1 bonnette antivient W 44 pour micro		1 x bonnette antivient W HSD pour micro
2 oreillettes velours pour casque				1 oreillette velour pour casque

Vérifiez si l'emballage contient bien toutes les fournitures correspondant à votre modèle. Si ce n'est pas le cas, contactez votre fournisseur AKG.

2.3 Généralités

Chacun des combinés micro/casque professionnels HSC 171, HSC 271, HSD 171, HSD 271 et HSD 271 Single consiste en un casque de la gamme AKG Studio et un micro dynamique ou electrostatique de haute qualite monte sur un bras flexible. La response en frquence de ces micros est可以选择 specifiquement pour la transmission de la voix et assure une remarquable qualite du son. La suspension elastique du micro garantit une elimination efficace des bruits de manipulation. Le bras de micro pivotant sur 270^ peut etre oriente a gauche ou a droite et possede une fonction micro muet.

Le cable de 3 m est partiellement spiralé ; il se raccorde sur le combiné par un connecteur mini-XLR 6 points. Ce type de connexion permet un échange simple et rapide du cable.

Ces combinés convenennent donc pour toutes les applications radio ou télévision exigeant une restitution optimale de la parole.

Tableau 2: Principales caractéristiques des différences modèles

	HSC 171	HSC 271	HSD 171	HSD 271, HSD 271 Single
Micro	électrostatique	électrostatique	dynamique	dynamique
Casque	appliqué sur l'oreille	enveloppant l'oreille	appliqué sur l'oreille	enveloppant l'oreille
Mise en service/ coupure automatiques du casque	-	✓	-	✓

2.4 Différences entre les modèles

3 Mise en service

• Connectez la fiche mini-XLR 6 points (1) du cable de raccordement sur l'embase (2) du combiné ; un déclic audibleannounce le verrouillage automatique du cable.

3.1 Connexion du cable de raccordement

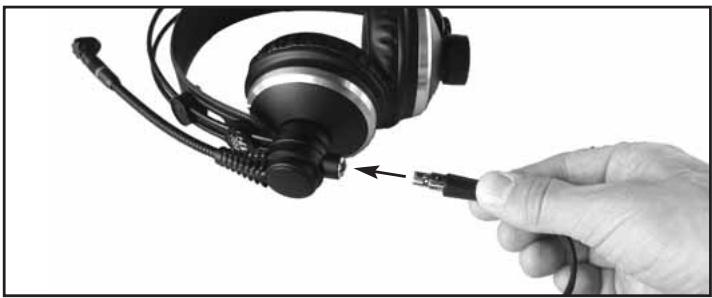

Fig. 1: Pour connecter le cable sur le combiné.

Voir Fig. 1.

3.2 Connexion 3.2.1 HSC 171, HSC 271

Tableau 3: Brochage connecteurs HSC 171, HSC 271

Fiche mini-XLR 6 points			Fiche jack 6,35 mm	Fiche XLR sur l'a-daptateur pour ali-mentation fantôme
1	Micro	Blindage, masse, audio ⊙, alimentation ⊙		1	Blindage, masse
5		Point chaud audio, alimentation ⊙		2	Point chaud audio, ali-mentation fantôme ⊕
6		Micro muet		3	Audio ⊙, alimentation fantôme ⊙
2	Casque	Blindage, masse,	Tige
3		Audio (gauche)	Anneau
4		Audio (droit)	Pointe

1. Mettez la console de mixage hors tension.
2. Connectez la fiche jack sur la sortie casque voulue.
3. Connectez la fiche XLR sur l'entrée micro voulue.
4. Remettez la console de mixage sous tension.
5. Mettez l'alimentation fantôme en service.

Fiche mini-XLR 6 points			Fiche jack 6,35 mm	Fiche XLR sur l'a-daptateur pour ali-mentation fantôme
1	Micro	Blindage, masse		1	Blindage, masse
5		Point chaud audio		2	Point chaud audio
6		Libre		3	Blindage, masse
2	Casque	Blindage, masse	Tige
3		Audio (gauche)	Anneau
4		Audio (droit)	Pointe

1. Mettez la console de mixage hors tension.
2. Connectez la fiche jack sur la sortie casque voulue.
3. Connectez la fiche XLR sur l'entrée micro voulue.
4. Remettez la console de mixage sous tension.

Le cable de micro est soudé sur le cable de casque. Si la sortie casque et l'entrée micro sont trop éloignées l'une de l'autre, vous pouvez simplement détacher le cable micro du cable casque et raccorder les deux cables à l'aide du manchon de cable.

Le bras du micro pivote sur 270^ . Vous pouvezmettre le combiné de manière à ce que le micro se trouve devant la commissure des levres droite ou gauche, suivant les besoines ou la place disponible.

Sur tous les modèles le bras du micro est doté d'une fonction micro muet.

3.2.3 Câble de connexion

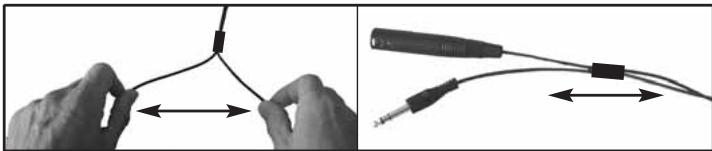

Fig. 2: Séparation des câbles.

Voir Fig. 2.

3.3 Positionnement du combiné

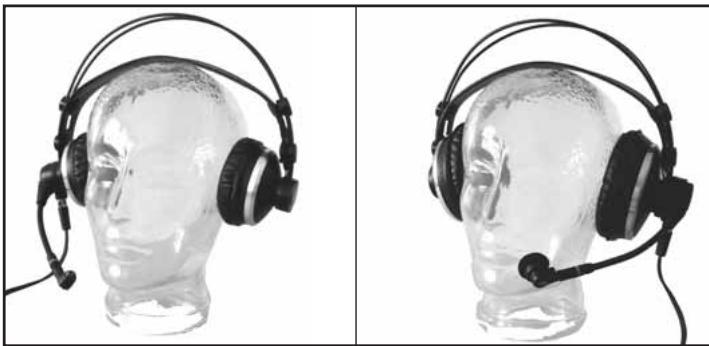

Fig. 3: Positions possibles du combiné sur la tête

Voir Fig. 3.

3.4 Mise en service/mise hors service du micro et essai

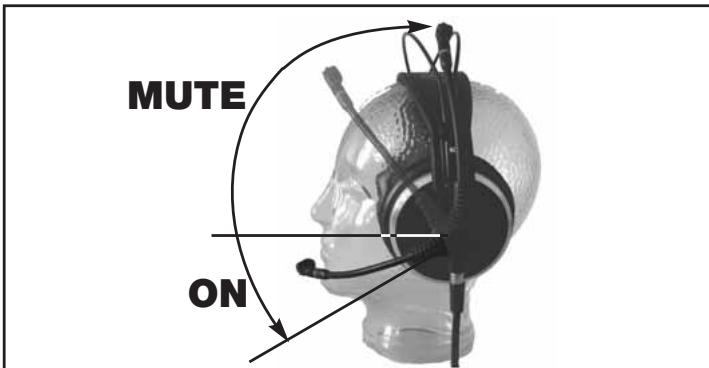

Fig. 4: Sur tous les modèles le bras du micro met le micro en service (ON) ou sur muet (MUTE).

Voir Fig. 4 de la page 25.

1. Pourmettrele microen service,abaissez lebras jusqu'acce que le micro se trouve devant la commissure des levres.Le micro se met automatiquement en service des que le bras est a peu pres horizontal.
2. Parlez dans le micro.

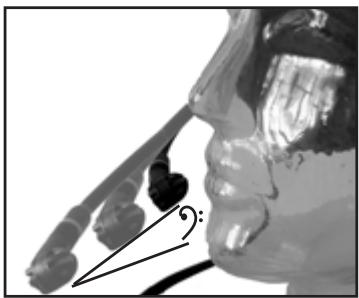

Fig. 5: La sonorité du micro dépend de la distance aux lèvres.

Voir Fig. 5: Le bras flexible vous permet de modifier la distance du micro aux lévres pour obtenir une sonorité différente : plus la distance est importante, moins le signal audio comprerera de basses (et moins le niveau sera élevé).

3.5 Mise en service/mise hors service du casque (HSC 271, HSD 271, HSD 271 Single)

Remarque :

Remarque :

1. Pourmettrele micro sur muet,remontezlebrasjusqu'au declic en position mediane.Le micro est coupé des que le bras est relevé audessusde l'axe horizontal defonctionnement.

Le casque des modèles HSC 271, HSD 271 et HSD 271 Single est automatiquement mis en service dés que l'arceau repose sur la tête. La coupure est automatique dés que l'arceau ne repose plus sur la tête. On évite ainsi la diaphonie du signal casque dans le micro lorsqu'on pose le combiné.

L'interrupteur est déclenché par l'arceau. Il peut donc arriver que le casque soit remis en service lorsque vous suspendez le combiné par l'arceau.

Le casque des modèles HSC 171 et HSD 171 ne possède pas de système mise en service/coupure automatique.

4 Consels pour l'utilisation

4.1 Bonnettes anti- vent W 44 (HSC 171/271), W HSD (HSD 171/271/271 Single)

Lorsque vous utilisez le combiné en plein air ou que vous devez placer le micro très pres des lèvres, nous vous recommendons de monter la bonnette antivent sur le micro.

1. Placez la bonnette sur la capsule du micro.
2. Tirez la bonnette jusqu'à l'extrémité de la capsule.

Voir Fig. 6 :

1. Enlevez l'oreillette (les oreillettes).
2. Pourmettre la (les) nouvelle(les) oreillette(s)faites glisser l'ourlet elastique toutautour de la base de I'ecouteur.

4.2 Remplacement des oreillettes
Fig. 6: Remplacement des oreillettes

Voir Fig. 7 :

1. Enforcez le bouton de verrouillage du connecteur.
2. Detachez le cable du combiné.

4.3 Pour déconnector le cable de raccordement
Fig. 7: Pour déconnector le cable de raccordement

Remarque: Quand vous reconnectez le cable, le connecteur se verrouille automatiquement.

• Pour éviter que le micro ne capte des signaux indésirables ou provoque des accrochages (sur les modèles HSC 171 et HSD 171 il n'y a pas de système de coupure automatique du casque), relevez toujours le bras du micro à la verticale dans l'axe Médian avant de poser le combiné. De cette façon, le signal micro est sur muet même lorsque le canal micro reste ouvert.

L'atténuation des graves prévue sur l'adaptateur pour alimentation fantôme HSC-PA neutralise les parasites à basses fréquences et réduit l'effet de proximité. Départ usine, l'atténuation des graves est désactivée. Pour l'activer, procédez comme suit :

4.4 Parasites, larsen
4.5 Atténuation des graves (HSC 171, HSC 272)

Fig. 8: Ouverture de l'adaptateur pour alimentation fantôme.

1. Déconnectez l'adaptateur pour alimentation fantôme de l'entrée de la console de mixage.
2. Dévissez la vis de fixation (1) de l'adaptateur pour alimentation fantôme.
3. Devissez le manchon de cable (2).
4. Sortez AVEC PRECAUTIONS la carte du boîtier.
5. Détachez le strap (3) des broches de contact (4). L'atténuation des graves est alors activée.

Pour ne pas perdre le strap (3) remettez-le sur deux broches (4) après I'avoir fait pivoter de 90^ .

Voir Fig. 8.

Voir tableau 5.

• Pour désactiver l'atténuation des graves remettez le strap (3) sur deux des broches (4).

Aténuation des graves ACTIVEE				Att. des gr. DESACTIVEE

Tableau 5: Positionnement du strap pour activer ou désactiver l'atténuation des graves.

1. Remettez la carte dans le boitier, resserrez la vis (1) et vissez le manchon (2) sur la piece de plastique bleue (5) permettant d'eviter la traction sur le cable.

4.6 Pour désactiver le système de coupure automatique du micro Voir Fig. 8.

1. Déconnectez l'adaptateur pour alimentation fantôme de l'entrée de la console de mixage.
2. Dévissez la vis de fixation (1) de l'adaptateur pour alimentation fantôme.
3. Dévissez le manchon de cable (2).
4. Sortez AVEC PRECAUTIONS la carte du boîtier.

Fig. 9: Coupure automatique du micro activée (a) et désactivée (b).

a

b

Voir Fig. 9.

1. Dessoudez le fil vert de la carte et isolez l'extrémité neue au chatter-ton.

Voir Fig. 8.

1. Remettez la carte dans le boitier, serrez la vis de fixation (1) et vissez le manchon (2) sur la piece de plastique bleue permettant d'éviter la traction sur le cable.

5 Nettoyage

5.1 Casque, micro, cable de raccordement

1. Déconnectez le cable de casque et le cable de micro de la console de mixage.
2. Pour nettoyer l'appareil, utilisez un chiffon légarement humide, jamais un chiffon mouillé.

Important!

• N'utilisez jamais de produits de nettoyage mordants ou abrasifs, non plus que des produits contenant de l'alcool ou un solvant qui risqueraient d'abimer la laque et les éléments en plastique.

• Enlevez la bonnette du micro.

• Sur le micro HSD 171/271/Single enlevez la bonnette W HSD avec beaucoup de précautions pour ne pas abirer l'écran anti-vent monté à demeure sur le micro!

• Nettoyez la bonnette anti-vent à l'eau savonneuse.
• Laissez la bonnette anti-vent sécher pendant la nuit.
• Placez la bonnette sur la capsule du micro.
• Tirez la bonnette jusqu'à l'extrémité de la capsule.

6 Caracteristiques techniques

	HSC 171	HSC 271
Microphone
Fonctionnement :	Micro électrostatique à charge permanente	Micro électrostatique à charge permanente
Diagramme polaire :	cardioïde	cardioïde
Gamage de fréquences :	20 - 20.000 Hz	20 - 20.000 Hz
Sensibilité :	25 mV/Pa	25 mV/Pa
Niveau maximal de pression sonore (d.t.h. = 1%) :	126 dB	126 dB
Niveau de bruit équivalent :	22 dB(A)	22 dB(A)
Rapport signal sur bruit (pond. A) :	72 dB	72 dB
Impédance électrique :	≤200 Ohm	≤200 Ohm
Impédance de charge recom-mandée :	≥2.000 Ohm	≥2.000 Ohm
Tension d'alimentation :	Alimentation fantôme 9 - 52 V	Alimentation fantôme 9 - 52 V
Consommation :	≤2 mA	≤2 mA
Casque
Type :	Casque fermé dynamique, appliqué sur les oreilles	Casque fermé dynamique, enveloppant les oreilles
N.P.A. :	94 dB SPL/mW	94 dB SPL/mW
Gamage de fréquences :	18 - 26.000 Hz	16-28.000 Hz
Puisance admissible nominale :	200 mW	200 mW
Impédance nominale :	55 Ohm	55 Ohm
Distorsion totale par harmonique :	<0,4 %	<0,3 %
Système
Connecteur :	Fiche mini-XLR 6 points	Fiche mini-XLR 6 points
Câble :	2 x 3 points, séparable, 3 m de long, en partie spiralé, avec fiche femelle mini-XLR 6 points, jack stéreo 6,35 mm (casque) et fiche mâle XLR 3 points avec adaptateur pour alimentation fantôme HSC-PA (micro)	2 x 3 points, séparable, 3 m de long, en partie spiralé, avec fiche femelle mini-XLR 6 points, jack stéreo 6,35 mm (casque) et fiche mâle XLR 3 points avec adaptateur pour alimentation fantôme HSC-PA (micro)
Finition :	Noire mate	Noire mate
Poids :	250g	300 g
	HSD 171	HSD 271, HSD 271 Single
Microphone
Fonctionnement :	dynamique	dynamique
Diagramme polaire :	hypercardioïde	hypecardioïde
Gamage de fréquences :	60 - 17.000 Hz	60 - 17.000 Hz
Sensibilité :	1 mV/Pa (-60dBV)	1 mV/Pa (-60dBV)
Niveau maximal de pression sonore (d.t.h. = 1%/3%)	124/128 dB SPL	124/128 dB SPL
Niveau de bruit équivalent :	15 dB(A)	15 dB(A)
Impédance électrique :	≤600 Ohm	≤600 Ohm
Impédance de charge recommodée :	≥2.000 Ohm	≥2.000 Ohm
Casque
Type :	Casque fermé dynamique appliqué sur les oreilles	Casque fermé dynamique, enveloppant les oreilles
N.P.A. :	94 dB SPL/mW	94 dB SPL/mW
Gamage de fréquences :	18 - 26.000 Hz	16 - 28.000 Hz
Puisssance admissible nominale :	200 mW	200 mW
Impédance nominale :	55 Ohm	55 Ohm
Distorsion totale par harmonique :	<0,4 %	<0,3 %
Système
Connecteur :	Fiche mini-XLR 6 points	Fiche mini-XLR 6 points
Câble :	2 x 3 points, séparable, 3 m de long, en partie spiralé, avec fiche fémelle mini-XLR 6 points, jack stéréo 6,35 mm (casque) et fiche mâle XLR 3 points (micro)	2 x 3 points, séparable, 3 m de long, en partie spiralé, avec fiche fémelle mini-XLR 6 points, jack stéréo 6,35 mm (casque) et fiche mâle XLR 3 points (micro)
Finition :	Noire mate	Noire mate
Poids :	255 g	HSD 271: 305 g HSD 271 Single: 265 g

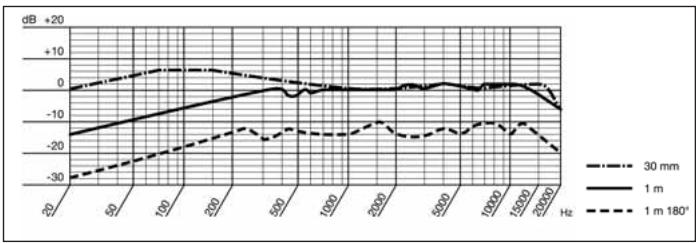

Réponse en fréquence et diagramme polaire pour HSC 171, HSC 271

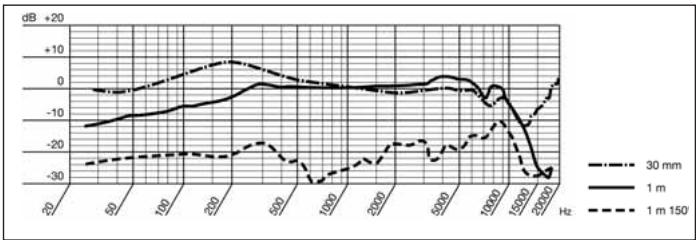

Réponse en fréquence et diagramme polaire pour HSD 171, HSD 271, HSD 271 Single

6 Caracteristiques techniques

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre conscience en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

6.1 Normes

Vous pouvez commander des pieces de rechange directement à AKG Acoustics GmbH, Serviceabteilung, Lemböckgasse 21-25, A-1230 Vienne (Autriche). Veuillez indiquer le numéro de référence de chacune des pieces faisant l'objet de la commande.

6.2 Nombre des pieces de rechange

Article	Désignation	Référence
ECV 171	Oreillette 171, velours	2955Z2501
ECV 271	Oreillette 271, velours	2955Z2601
ECL 171	Oreillette 171, lisse	2908Z1301
ECL 271	Oreillette 271, lisse	2058Z1001
W HSD	Bonnette pour HSD 171/271/Single	2955Z2401
W 44	Bonnette pour HSC 171/271	2344Z0101
MK HSC	Câble de rechange avec adaptateur alimentation fan-tôme pour HSC 171/271	2397Z0015
MK HSD	Câble de rechange avec fiche mâle XLR 3 points pour HSD 171/271/Single	2542K0001

1.1 Sicurezza

Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications.
