MANUALE UTENTE GB 40 GUITARBUG AKG

Prima di utilizzato l'apparecchio, leggere il manuale!

MODO DE EMPLEO p.34

1 Sicurezza ed ambiente 27

1.1 Sicurezza 27
1.2 Ambiente 27

2 Descrizione 27

2.1 Introduzione 27
2.2 In dotazione 27
2.3 Accessori opzionali 27
2.4 Descrizione 27
2.5 Elementi di lavoro 28

3 Messa in funzione 29

3.1 Inserire/sostituire e testare la batteria 29
3.2 Esercizio con accumulatori 30

4 Impiego 31
4.1 Come fissare il trasmettitore 31

Pagina

4.2 Come regolare il livello 31
4.3 Strumenti con presa d'uscita a scomparsa. 31
4.4 Difetti rimedi 32

5 Pulizia 32
6 Dati tecnici 33

1 Sicurezza ed ambiente

1.1 Sicurezza

1. Non esponete l'apparecchio direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.

1.2 Ambiente

1. Smaltite le batterie usate e gli accumulatori usati sempre conformmente alle norme di smaltimento rispettovamente vigenti. Non gettate le batterie o gli accumulatori nel fuoco (pericolò di esplorchione) o nei rifiuti residui.
2. Se rottamate l'apparecchio, togliete le batterie risp. gli accumulatorati, Separate scatola, elettronica e cavi e smaltite tutti i componenti conformmente alle norme di smaltimento vigenti per essi.
3. L'imballaggio è riciclabile. Smaltite l'imballaggio in un appostoistema di raccolta.

2 Descrizione

2.1 Introduzione

Vi ringraziamo di aver scelto un prodotto dell'AKG. Leggete per favore attentamente le istruzioni per l'uso prima di usare l'apparecchio e conservate le istruzioni per l'uso per poterle consultare in caso di necessità. Vi auguriamo buon divertimento e molto successo!

2.2. In dotazione

1 trasmett-itore GB 40

1 adatta-tore lungo

1 batteria tipo AAA

1 coperchio batteria (nero)

Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al vostro rivenditore AKG.

2.3 Accessori optionali

• Accessori opzionali si trovano nel catalogo/folder attuale dell'AKG o al dato www.akg.com. Il vosto rivenditore è a vostra disposizione per eventuali consiglio.

2.4 Descrizione

Il GB 40 è un trasmettitore in miniatura dellaserie WMS 40 microtools, sviluppato appositamente per chitarre elettriche e bassi elettrici, ma adatto anche per keyboards.

Il trasmettitore è dotato di un girevole connettore jack da 6,3 mm montato in modo fisso con il quale potete collegare il trasmettitore direttamente alla presa d'uscita del vostro strumento. Una molla integrata avicina il trasmettitore allo strumento fissandoloosi in mode sicuro sullo strumento. Il lato inferiori del trasmettitore è provistido di uno strato di morbida materia sintetica per evitare che il trasmettitore lasci trasce sullo strumento.

Il GB 40 lavora su una frequenza portante fissa, stabilizzata a quarzo, nella gamma delle frequenze

UHF da 710 a 865 MHz ed è dotato di un'antenna flessibile montata in modo fisso. Il colore del coperchio dello scomparto batteria corrisponde alla frequenza portante del trasmettitore (vedi il "Manual Supplement"). Poteteanche sostenire il coperchio dello scomparto batteria con il coperchio di riserva nero in dotazione.

2.5 Elementi di lavoro (vedi fig. 1)

1 ON/MUTE/OFF: Questo interruptore a scorri-mentationho tre posizioni:

ON: L'alimentazione del trasmettitore è insertita.

M: Il segnale audio proveniente dal microfono è silenziar, la tensione d'alimentazione e la freuenza portante RF rimangono inserti. In questo modo il trasmettitore non viene disturbato da altre trasmettitorianche quando il microfono non è accesso.

OFF: L'alimentazione del trasmettitore è spenta.

2 Scomparto batteria per 1 batteria da 1,5 V dimensione AAA (in dotazione).
3 LED di controlled: Questo LED indica lo stato di

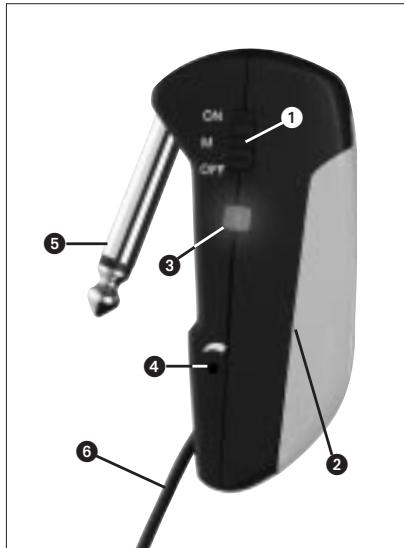

Fig. 1: Elementi di lavoro del GB 40

carica della batteria.

Il LED si accende brevamente al momento del'accensione e si spagne subito dopo: la batteria è o.k.

Il LED rimane acceso permanente: la batteria si esaurirà nei prossimi 60 minuti circa.

4 Regolatore del livello d'ingresso: regola la sensibilità dell'ingresso audio.
5 Connettore jack: connettore jack mono da 6,3 mm per collegare il trasmettitore direttamente ad un'uscita jack.
6 Antenna flessible

3 Messa in funzione

3.1 Inserire/sostituire e testare la batteria (vedi fig. 2)

1. Premete verso il basso il gancio ad innesto dis- posto sul coperchio dello scomparto batteria (1).
2. Sfilate il coperchio dello scomparto batteria (1) dal trasmettitore tirando il coperchio verso il basso.

Important!

Il cuscinetto in espanso fissato sul lato interno del coperchio dello scomparto batteria (1) fissa la batteria nella sua posizione. Non togliete il cuscinotto perché altrimenti la batteria non è fissata bene nelle scomparto e può causare rumori.

1. Se c'é una batteria esausta o difettosa dello scomparto batteria, toglietela.
2. Inserite la batteria in dotazione o una nuova (2)

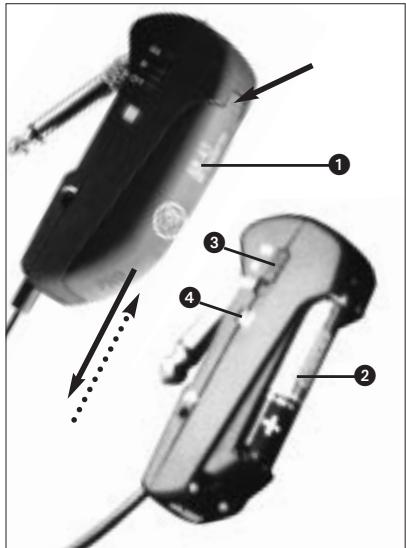

Fig. 2: Come insere la batteria

nello scomparto batteria come indicato nella fig. 2.

1. Portate l'interruttore ON/MUTE/OFF (3) in posi-zione ON.

Il LED di controllo (4) si accende brevamente. Se la batteria è in Buono stato, il LED di controllo (4) si spegne subito.

Se il LED di controllo (4) si accende rimanendo accesso, la batteria si esaurirà nei prossimi 60 minuti circa. Sostituitela al più presto con una nuova.

Se il LED di controllo (4) non si accende nemmeno brevamente, la batteria è ESAusta.
Inserite una batteria nuova.

1. Mettete il coperchio dello scomparto batteria (1) sul trasmettitore, facendolo scorrere contro la direzione della freccia fin quando il coperchio (1) scatta.

3.2 Esercizio con accumulatori

Potete far funzioniare il trasmettitoreanche con un accumulatorata da 1,5V al posto di una batteria. Vi raccommandiamo di usare accumulatori NiMH del tipo SANYO HR-4U (650 mAh) oppure del tipo Panasonic Rechargeable PRO ^+ (550 mAh).

4 Impiego

4.1 Come fissare il trasmettitore (vedi fig. 3)

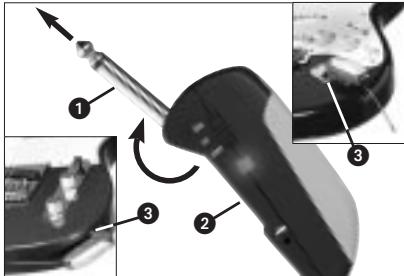

Fig. 3: Come fissare il trasmettitore

1. Girate il connettore jack (1) sino all'arresto in modo che non puniti sul trasmettitore (2).
2. Inserite il connettore jack (1) sino all'arresto nella presa jack d'uscita (3) del vosto strumento.

La molla integrata nel trasmettitore fissa il tra

smettitore in modo sicuro sullo strumento. Lo strato in morbida materia sintetica sul lato inferiore del trasmettitore evita che il trasmettitore lasci trace sulla superficie dello strumento.

Important!

Per evitare eventuali danni al trasmettitore, non appoggiate MAI lo strumento sul trasmettitore stesso.

4.2 Come regolare il livello (vedi fig. 1)

1. Controllate se il ricevitore ha lo stesso codice a colore del trasmettitore.
2. Aprite il regolatore del livello d'ingresso (4) sul trasmettitore girandolo con un piccolo cacciavite fin quando si trova al centro tra arresto sinistro e quello destro.
3. Inserte il trasmettitore portando l'interruttore ON/MUTE/OFF (1) in posizione ON.
4. Inserite il ricevitore e l'impianto audio.

5. Aprite il regolatore del volume del vostro strumento completeness suonate alcune battute.

6. Se la riproduzione del vostro strumento presenta distorsioni, portate indietro il regolatore del livello d'ingresso (4) sul trasmettitore girandolo in senso antiorario fin quando non si sentono più distorsioni.

Se la riproduzione del vostro strumento è troppo bassa, après il regolatore del livello d'ingresso (4) di più girandolo in senso orario. Se il vostro strumento comincia a produire distorsioni, riportate indietro il regolatore del livello d'ingresso (4) fin quando le distorsioni scompaiano.

4.3 Strumenti con presa d'uscita a scomparsa (vedi fig. 4)

Se il vostro strumento ha una presa d'uscita a scomparsa, il connettore jack sul trasmettitore potrebbe essere troppo corto per stabilire il contatto elettrico con il trasmettitore.

Montate in quello caso il connettore adattatore più lungo in dotazione:

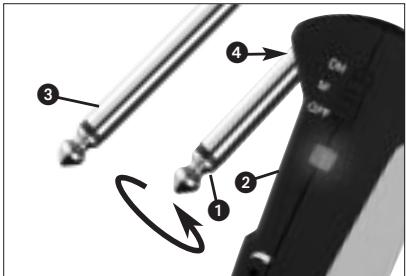

Fig. 4: Come montare il connettore adattatore

1. Svitate il connettore jack (1) dal trasmettitore (2).
2. Avitate il connettore adattatore (3) sul connettore fillettato (4) del trasmettitore (2).

4.4 Difetti rimedi

• Leindicazioni come rimediare a difetti sono contente nelle struzioni per l'uso del vosto ricevitore.

5 Pulizia

• Pulite la scatola del trasmettitore con un panno inumidito d'acqua.

Frequenza portante	710 - 865 MHz
Modulatione	FM
Gamma di trasmissione audio	40 - 20.000 Hz
Stabilità della frequenza (da -10°C a +50°C)	±15 kHz
Deviazione nominale	15 kHz (SP1, SP2: 13,5 kHz)
Fattore di distorsione ad 1 kHz	tip. 0,8%
Compander	integrato
Rapporto segnale/rumore	tip. 103 dB(A)
Potenza d'uscita RF	tip. 5 mW
Assorbimento	tip. 75 mA
Alimentazione	1 batteria da 1,5 V dimensione AAA
Durata d'esercizio	>11 h (batteria), >6 h (accumulatore)
Livello d'ingresso audio per deviazione nominale	1050 mV/1 kHz
Dimensioni (largh. x prof. x alt.)	76 x 20 x 28 mm
Peso netto	28 g

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'indirizzo email [e-mail].
