BEDIENUNGSANLEITUNG GB 40 GUITARBUG AKG
BEDIENUNGSPANLEITUNG.S.2
Bitte vor Inbetriebnahme des Gerätes essen!
USER INSTRUCTIONS .p. 10
1 Sicherheit und Umwelt 3
1.1 Sicherheit 3
1.2 Umwelt 3
2 Beschreibung 3
2.1 Einleitung 3
2.2 Lieferumfang 3
2.3 Optionales Zubehör 3
2.4 Beschreibung 3
2.5 Bedienelemente 4
3 Inbetriebnahme 5
3.1 Batterie einlagen/tauschen und testen 5
3.2 Betrieb mit Akku 6
4 Anwendung 7
4.1 Senderbefestigen 7
Seite
4.2 Pegel einstellen 7
4.3 Instrumente mit versenkter Ausgangsbuchse 7
4.4 Fehlerbehebung 8
5 Reinigung 8
6 Technische Daten 9
1 Sicherheit und Umwelt
1.1 Sicherheit
- Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtgieteinwirkung, Regen, Vibrationen oder Schlägen aus.
1.2 Umwelt
- Entsorgen Sie verbrauchte Batterien und Akkus immer gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie Batterien oder Akkus weder ins Feuer (Explosionsgefahr) noch in den Restmüll.
- Wenn Sie das Gerät verschroten, entfernen Sie die Batterien bzw. Akkus, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
- Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem dazu vorgesehenen Sammelsystem.
2 Beschreibung
2.1 Einleitung
Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel Spaß und Erfolg!
2.2 Lieferumfang
| 1 Sender GB 40 | 1 Adapter- stecker, lang | 1 Batterie GröBe AAA | 1 Batterie- deckel (schwarz) |
- Kontrollieren Sieitte, ob die Verpackung alle oben angeführten Teile enthalt. Falls etwas feht, wenden Sie sichitte an ihren AKG-händler.
2.3 Optionales Zubehör
- Optionales Zubehor führen Sie im aktuellenlen AKG-Katalog/Folder oder auf www.akg.com. Ihr Handler berät SiePURE.
2.4 Beschreibung
Der GB 40 ist ein Miniatursender der Serie WMS 40 microtools, der speziell für E-Gitarren und E-Basse entwickelt wurde, aber auch für Keyboards geeignet ist.
Der Sender ist mit einem fix verbundenen, schwenkbaren 6,3 mm-Klinkenstecker ausgestattet, mit dem Sie den Sender direkt an die Ausgangsbuchse Ihr's Instruments anstecken konnen. Eine eingebaute Federzieht den Sender zum Instrument und fixiertihn dadurch sichern am Instrument. Die Unterseite des Senders ist mit einer Auflage aus weichem Kunststoff ausgestattet, der am Instrument keine Spuren hinterlasst.
Der GB 40 arbeitet auf einer fixen, quarzstabilisierten Trägerfrequenz im UHF-Trägerfrequenzbereich von 710 bis 865 MHz und ist mit einer fix montier
ten flexiblen Antenne ausgestattet.
Die Farbe des Batteriefachdeckels entspricht der Tragerfrequenz des Senders (siehe "Manual Supplement"). Sie können den Batteriefachdeckel aber auch gegen den mitgelieferten schwarzen Ersatzdeckel austauschen.
2.5 Bedienelemente (siehe Abb. 1)
1 ON/MUTE/OFF: Dieser Schiebeschalter hat drei Stellungen:
ON: Die Spanningsversorgung für den Sender ist eingeschaltet.
M: Das vom InstrumentCOMMende Audio-signalist stummegeschalt, Spannungsvorsorgung und HF-Tragerfrequenzbleibenchodochingeschaltet. Dadurch wird der Empfänger trotz abgeschallem Mikrofon nicht durchandere Sender gestört.
OFF: Die Spanningsversorgung für den Sender ist ausgeschaltet.
2 Batteriefach für 1 Stk. 1,5 V-Batterie Groß AAA (mitgeliefert).

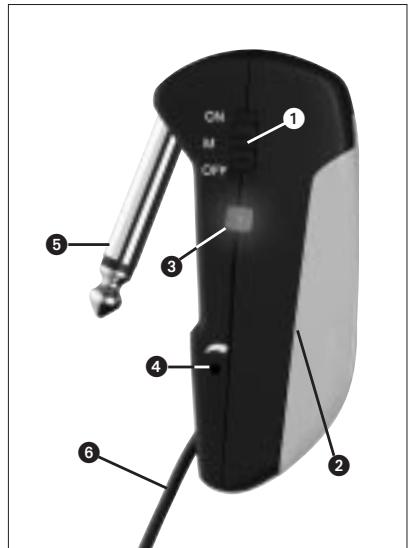

Abb. 1: Bedienelemente GB 40
3 Kontroll-LED: Diese LED zeigt den Lade-zustand der Batterie an.
LED leuchtet beim Einsatzen kurz auf und erlischt wieder: Batterie in Ordnung.
LED leuchtet konstant: Batterie in ca. 60 Minuten erschöpf.
4 Eingangspegelregler: Stellt die Empfindlichkeit des Audioeingangs ein.
5 Klinkenstecker: 6,3 mm-Mono-Klinkenstecker zum direkten Anschluss des Senders an einen Klinkenausgang.
6 Flexible Antenna
3 Inbetriebnahme
3.1 Batterie einlagen/austauschen und testen (siehe Abb. 2)
- Drücken Sie den Schnapphaken am Batteriefachdeckel (1) nach unten.
- Ziehen Sie den Batteriefachdeckel (1) nach unten vom Sender ab.
Wichtig!
Der Schaumstoffpolster an der Innenseite des Batteriefachdeckels (1) fixiert die Batterie in ihrer Position. Entfernen Sie den Schaumstoffpolster nicht, da die Batterie ansonsten nicht richtig im Batteriefach fixiert ist und Klappergeräische verursachen kann.
- Wenn sich eine leere oder defekte Batterie im Batteriefach befindet, erhmen Sie diese heraus.
- Legen Sie die mitgelieferte bzw. neue Batterie

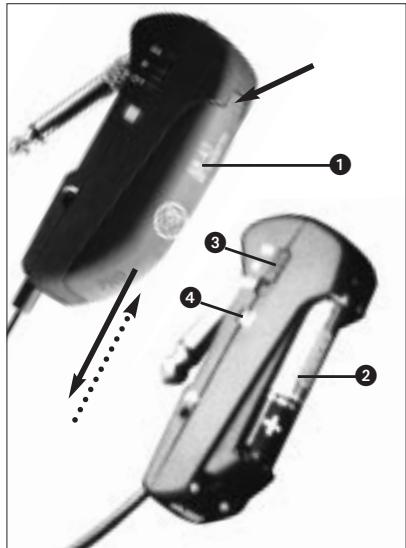

Abb. 2: Batterie einlagen
(2) wie in Abb. 2 gezeigt in das Bateriefach ein.
- Stellen Sie den ON/MUTE/OFF-Schalter (3) auf ON.
Die Kontroll-LED (4) blitzt kurz auf. Wenn die Batterie in gutem Zustand ist, erlischt die Kontroll-LED (4) wieder.
Wenn die Kontroll-LED (4) zu leuchten beginnnt, ist die Batterie in ca. 60 Minuten erschiedt. Tauschen Sie die Batterie möglichst bald gegen eine frische aus.
Wenn die Kontroll-LED (4) nicht aufblitzt, ist die Batterie erschöpft. Legen Sie eine neue Batterie ein.
- Schieber Sie den Batteriefachdeckel (1) gegen die Pfeilrichtung auf den Sender, bis der Batteriefachdeckel (1) einrastet.
3.2 Betrieb mit Akku
Sie konnen den Sender anstelle einer normalen Batterie auch mit einem 1,5 V-Akku betreiben. Wir empfehlen NiMH-Akkus des Typs SANYO HR-4U (650 mAh) oder Panasonic Rechargeable PRO+ (550 mAh).
4 Anwendung
4.1 Senderbefestigen (sieheAbb.3)

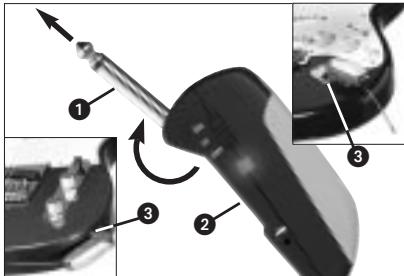

Abb. 3: Sender am Instrument befestigen
- Schwenken Sie den Klinkenstecker (1) bis zum Anschlag vom Sender (2) weg.
- Stecken Sie den Klinkenstecker (1) bis zum Anschlag in die Klinken-Ausgangsbuchse (3) Ihres Instruments hinein. Die im Sender eingebaute Feder fixiert den
Sender safer am Instrument. Die Auflage aus weichen Kunststoff an der Unterseite des Senders hinterlassst keine Spuren an der Oberfläche des Instruments.
Wichtig!
Um Beschädigungen des Senders zu vermeiden, legen oder stellen Sie das Instrument niemals auf den Sender.
4.2 Pegel einstellen (siehe Abb.1)
- Kontrollieren Sie, ob der Empfänger mit demselben Farcode gekennzeichnet ist wie der Sender.
- Drehen Sie den Eingangspegelregler (4) am Sender mit einem kleinen Schraubenzieher bis zur Mitte zwischen linkem und rechten Anschlag auf.
- Schalten Sie den Sender ein, indem Sie den ON/MUTE/OFF-Schalter (1) auf ON stellen.
-
Schalten Sie den Empfänger und die Audioanlage ein.
-
Drehen Sie den Volume-Regler Ihres Instruments voll auf und playen Sie einige Takte.
- Soltte Ihr Instrument verzerrt klingen, drehen Sie den Eingangspegelregler (4) am Sender soweit gegen den Uhrzeigersinn zurück, bis Sie keine Verzerrung mehr horen.
Soltte Ihr Instrument zu leise klingen, drehen Sie den Eingangspegelregler (4) im Uhrzeigersinn auf. Sobald Ihr Instrument zu verzieren beginnen, drehen Sie den Eingangspegelregler (4) wieder zusück, bis die Verzerrung verschwindet.
4.3 Instrumente mit versenkter Ausgangsbuchse (siehe Abb. 4)
Wenn Ihr Instrument eine versenkte Ausgangsbuchse besitzt, ist der Klinkenstecker am Sender möglicherweise zu kurz, um den elektrischen Kontakt zum Sender herzustellen.
Montieren Sie in thisem Fall den mitgelieferten langeren Adapterstecker:

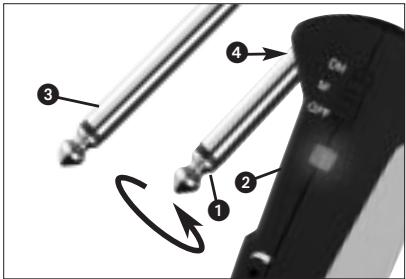

Abb. 4: Adapterstecker anbringen.
- Schrauben Sie den Klinkenstecker (1) vom Sender (2) ab.
- Schrauben Sie den Adapterstecker (3) auf den Gewindestecker (4) am Sender (2) auf.
4.4 Fehlerbehebung
Hinweise zur Fehlerbehebung finden Sie in der Bedienungsanleitung des Empfängers.
5 Reinigung
- Reinigen Sie das Gehäuse des Senders mit einem mit Wasser befeuchteten Tuch.
6 Technische Daten
| Trägerfrequenz | 710 - 865 MHz |
| Modulation | FM |
| Audioübertragungsbandbreite | 40 - 20.000 Hz |
| Frequenzstätigkeit (-10°C bis +50°C) ±15 kHz | |
| Nennhub | 15 kHz (SP1, SP2: 13,5 kHz) |
| Klirrfactor bei 1 kHz | typ. 0,8% |
| Kompander | integriert |
| Signal/Rauschabstand | typ. 103 dB(A) |
| HF-Ausgangsleistung | typ. 5 mW |
| Stromaufnahme | typ. 75 mA |
| Spanningsversorgung | 1 x 1,5 V-Batterie Grüße AAA |
| Betriebszeit | >11 h (Batterie), >6 h (Akku) |
| Audio-Eingesangspegel für Nennhub | 1050 mV/1 kHz |
| Abmessungen (BxTxH) | 76 x 20 x 28 mm |
| Nettogewicht (ohne Batterie) | 28 g |
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern.
