MANUALE UTENTE BAND-MASTER DELUXE FENDER

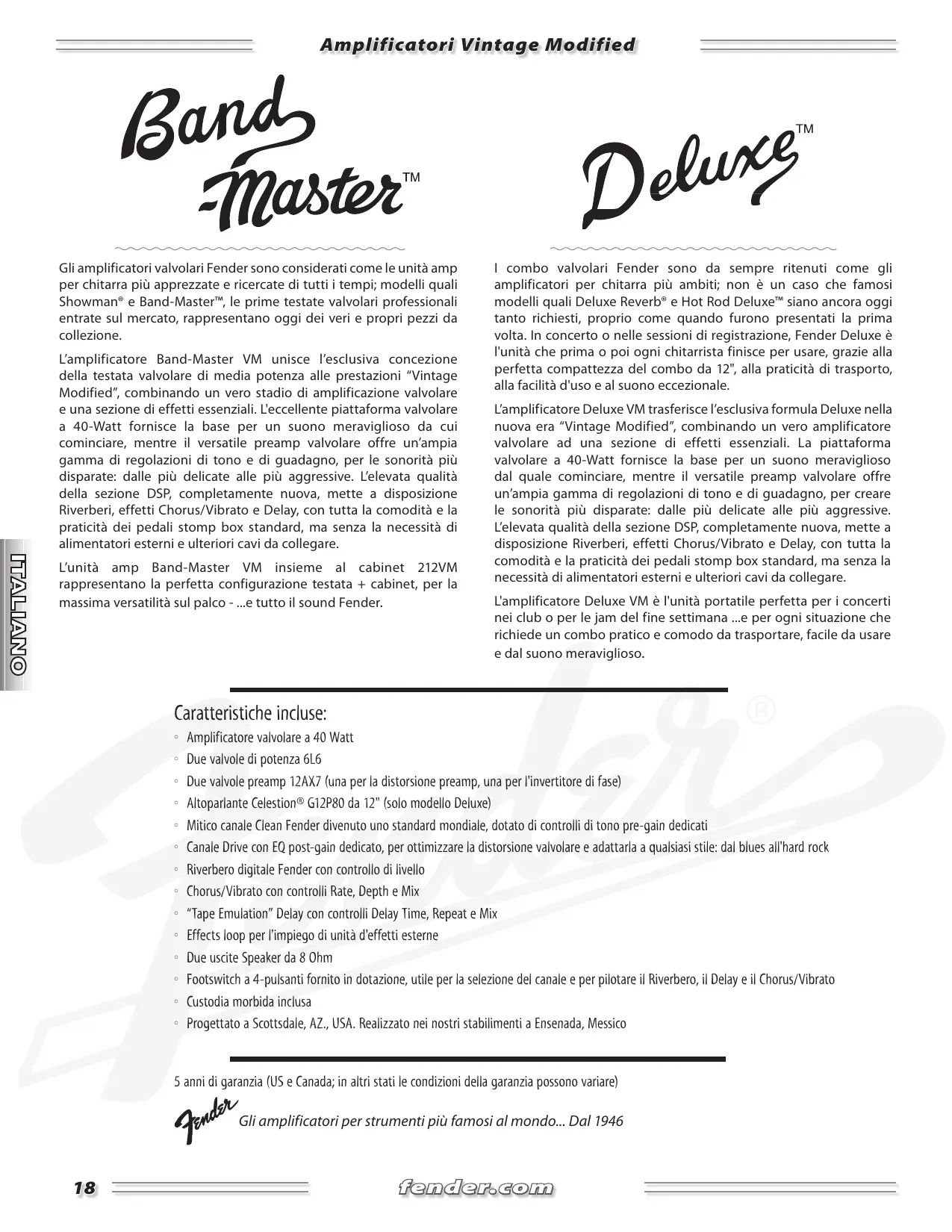

Amplificatori Vintage Modified Gli amplificatori valvolari Fender sono considerati come le unità amp per chitarra più apprezzate e ricercate di tutti i tempi; modelli quali Showman® e Band-Master™, le prime testate valvolari professionali entrate sul mercato, rappresentano oggi dei veri e propri pezzi da collezione. L’amplificatore Band-Master VM unisce l’esclusiva concezione della testata valvolare di media potenza alle prestazioni “Vintage Modified”, combinando un vero stadio di amplificazione valvolare e una sezione di effetti essenziali. L'eccellente piattaforma valvolare a 40-Watt fornisce la base per un suono meraviglioso da cui cominciare, mentre il versatile preamp valvolare offre un’ampia gamma di regolazioni di tono e di guadagno, per le sonorità più disparate: dalle più delicate alle più aggressive. L’elevata qualità della sezione DSP, completamente nuova, mette a disposizione Riverberi, effetti Chorus/Vibrato e Delay, con tutta la comodità e la praticità dei pedali stomp box standard, ma senza la necessità di alimentatori esterni e ulteriori cavi da collegare. L’unità amp Band-Master VM insieme al cabinet 212VM rappresentano la perfetta configurazione testata + cabinet, per la massima versatilità sul palco - ...e tutto il sound Fender. I combo valvolari Fender sono da sempre ritenuti come gli amplificatori per chitarra più ambiti; non è un caso che famosi modelli quali Deluxe Reverb® e Hot Rod Deluxe™ siano ancora oggi tanto richiesti, proprio come quando furono presentati la prima volta. In concerto o nelle sessioni di registrazione, Fender Deluxe è l'unità che prima o poi ogni chitarrista finisce per usare, grazie alla perfetta compattezza del combo da 12", alla praticità di trasporto, alla facilità d'uso e al suono eccezionale. L’amplificatore Deluxe VM trasferisce l’esclusiva formula Deluxe nella nuova era “Vintage Modified”, combinando un vero amplificatore valvolare ad una sezione di effetti essenziali. La piattaforma valvolare a 40-Watt fornisce la base per un suono meraviglioso dal quale cominciare, mentre il versatile preamp valvolare offre un’ampia gamma di regolazioni di tono e di guadagno, per creare le sonorità più disparate: dalle più delicate alle più aggressive. L’elevata qualità della sezione DSP, completamente nuova, mette a disposizione Riverberi, effetti Chorus/Vibrato e Delay, con tutta la comodità e la praticità dei pedali stomp box standard, ma senza la necessità di alimentatori esterni e ulteriori cavi da collegare. L'amplificatore Deluxe VM è l'unità portatile perfetta per i concerti nei club o per le jam del fine settimana ...e per ogni situazione che richiede un combo pratico e comodo da trasportare, facile da usare e dal suono meraviglioso. Caratteristiche incluse:

Amplificatore valvolare a 40 Watt Due valvole di potenza 6L6 Due valvole preamp 12AX7 (una per la distorsione preamp, una per l'invertitore di fase) Altoparlante Celestion® G12P80 da 12" (solo modello Deluxe) Mitico canale Clean Fender divenuto uno standard mondiale, dotato di controlli di tono pre-gain dedicati Canale Drive con EQ post-gain dedicato, per ottimizzare la distorsione valvolare e adattarla a qualsiasi stile: dal blues all'hard rock Riverbero digitale Fender con controllo di livello Chorus/Vibrato con controlli Rate, Depth e Mix “Tape Emulation” Delay con controlli Delay Time, Repeat e Mix Effects loop per l'impiego di unità d'effetti esterne Due uscite Speaker da 8 Ohm Footswitch a 4-pulsanti fornito in dotazione, utile per la selezione del canale e per pilotare il Riverbero, il Delay e il Chorus/Vibrato Custodia morbida inclusa Progettato a Scottsdale, AZ., USA. Realizzato nei nostri stabilimenti a Ensenada, Messico 5 anni di garanzia (US e Canada; in altri stati le condizioni della garanzia possono variare) Gli amplificatori per strumenti più famosi al mondo... Dal 1946

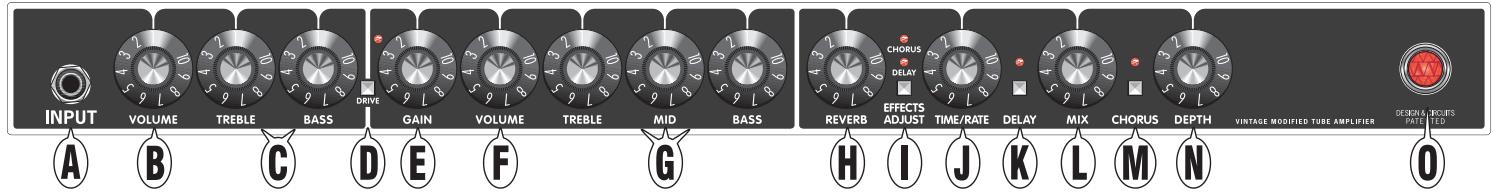

fender.com Pannello frontale A. INPUT — Collega la chitarra a questo ingresso.

B. VOLUME — Regolazione di volume del canale Clean. C. TREBLE / BASS — Controlli che regolano il carattere tonale del canale Clean. D. DRIVE* — Seleziona il canale Drive (status segnalato dal relativo indicatore LED). TIME/RATE — Delay: Regola la durata dell'intervallo presente tra le ripetizioni del Delay. Chorus: Regola la velocità di modulazione del Chorus. K. DELAY* — Premi per attivare l'effetto Delay (status segnalato dal relativo indicatore LED). VOLUME — Usato insieme alla manopola Gain {E}, permette di controllare il volume del canale Drive. L. MIX — Controllo che regola il livello degli effetti Delay e Chorus. Impostando la manopola in prossimità del punto centrale della propria gamma si ottiene l'effetto Chorus, mentre posizionando la manopola a "10" si ottiene un effetto Vibrato con pitch-shifting reale. G. TREBLE / MID / BASS — Controlli che regolano il carattere tonale del canale Drive. M. CHORUS* — Premi per attivare l'effetto Chorus/Vibrato (status segnalato dal relativo indicatore LED). H. REVERB* — Regola il livello dell'effetto Riverbero. N. DEPTH — E. GAIN — Regola il livello di distorsione del canale Drive.

EFFECTS ADJUST — Premi questo tasto per regolare gli effetti Chorus o Delay usando le manopole Time/Rate, Mix e Depth. NOTA: Dopo aver ruotare una delle attivarne l'azione, non corrisponderà selezionato. selezionato uno dei due effetti, occorre manopole Time/Rate, Mix o Depth per altrimenti la posizione delle manopole alla reale impostazione del nuovo effetto Delay: Regola il numero di ripetizioni del Delay. Chorus: Regola l'intensità dell'effetto Chorus/Vibrato. O. INDICATORE POWER JEWEL — Indica che l'amplificatore è attivo. *Controllo da footswitch: Questo controllo è attivabile in remoto agendo dall'unità footswitch a 4-pulsanti fornita in dotazione! Valvole Il tuo nuovo amplificatore Fender® è equipaggiato con valvole della migliore qualità, fornite da diversi produttori internazionali. A causa di possibili discontinuità nelle forniture, la specifica tipologia delle valvole impiegate in ciascun amplificatore può essere soggetta a variazioni senza alcun preavviso. Durante la sostituzione delle valvole d’uscita occorre prestare attenzione ai contrassegni riportati nelle valvole originali, ovvero quelle già installate nell’amplificatore. Ad esempio, il tipo di valvole d’uscita 6L6 usate da Fender includono i modelli: 6L6GC, 6L6WXT, 6L6C, 6L6GE, ecc; e non si limitano a questi. L’installazione di un tipo di valvola diverso può richiedere regolazioni significative da parte di un tecnico qualificato, onde evitarne la riduzione delle prestazioni e la diminuzione della durata. Inoltre, l’azienda Groove Tubes™, nel testare e scegliere molte delle valvole d’uscita utilizzate dai nostri amplificatori, le contrassegna in base ad uno specifico codice-colore. Quindi se, ad esempio, il tuo amplificatore è equipaggiato con valvole 6L6WXT contrassegnate in colore bianco, il set di valvole sostitutive più adeguate sarà composto da valvole 6L6WXT “Bianche”. Per qualsiasi informazione e domanda, rivolgiti al tuo negoziante Fender o ad un centro d’assistenza autorizzato. Posizione delle valvole, da sinistra a destra (nel pannello posteriore): fender.com

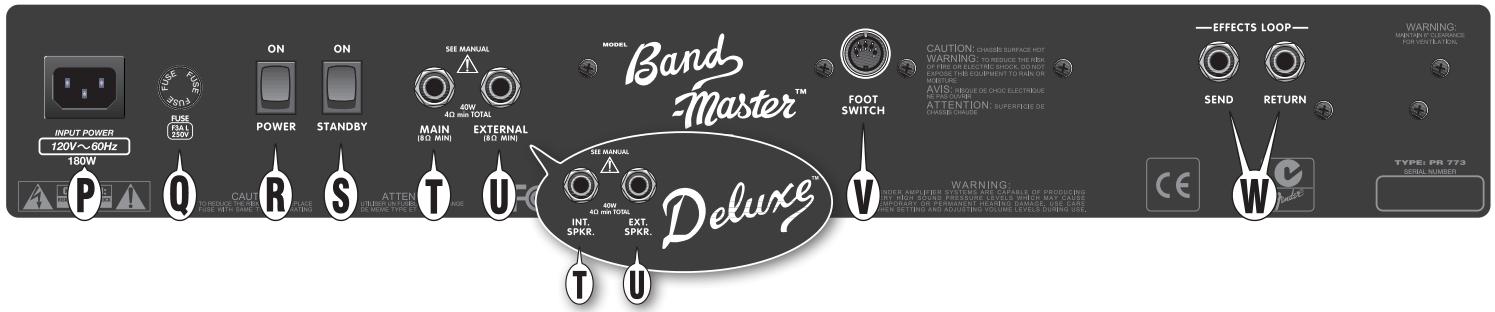

CONNESSIONE PER CAVO D’ALIMENTAZIONE—Usa il cavo d’alimentazione fornito in dotazione per collegare l’unità ad una presa di corrente con messa a terra, conforme alle specifiche di voltaggio e frequenza riportate sul pannello posteriore del tuo amplificatore.

• MAIN SPEAKER (Band-Master VM)—Connessione per un altoparlante da 8Ω (minimo). Quando l'amplificatore è attivo, per evitarne il danneggiamento è necessario che questa connessione risulti sempre collegata ad un altoparlante.
• INTERNAL SPEAKER (DELUXE VM)—Connessione per l'altoparlante interno di Deluxe VM (8Ω). Quando l'amplificatore è attivo, per evitarne il danneggiamento è necessario che questa connessione risulti sempre collegata ad un altoparlante. Q. FUSE—Il fusibile protegge l’amplificatore da eventuali sbalzi di corrente elettrica. In caso di sostituzione, utilizzare solo fusibili dello stesso tipo e valore, specificati nel pannello posteriore dell’amplificatore. U. EXTERNAL SPEAKER—Connessione per il collegamento di un secondo diffusore esterno da 8Ω . R. INTERRUTTORE POWER—Attiva o disattiva l’amplificatore (status segnalato dall’indicatore Power Jewel del pannello frontale).

V. FOOTSWITCH—Connessione per l’unità footswitch a 4-pulsanti

fornita in dotazione, utile per l’attivazione/disattivazione in remoto del canale Drive e degli effetti Reverb, Chorus e Delay. S. STANDBY—Durante le brevi pause, invece di disattivare l'amplificatore, usa il selettore standby; in questo modo, oltre ad evitare di attendere nuovamente che le valvole si riscaldino, ne estenderai anche la durata. W. FX LOOP—Collega la mandata (Send) e il ritorno (Return) rispettivamente all'ingresso e all'uscita dell'unità d'effetti esterna. Specifiche TIPO: PR 772 NUMERO PARTI (Band-Master): 2220200000 (120V~, 60Hz) 2220204000 (230V~, 50Hz) UK 2220207000 (100V~, 50/60Hz) JPN 2220201000 (110V~, 60Hz) TW 2220205000 (220V~, 50Hz) ARG 2220209000 (220V~, 60Hz) ROK 2220203000 (240V~, 50Hz) AUS 2220206000 (230V~, 50Hz) EUR NUMERO PARTI (Deluxe): 2220000000 (120V~, 60Hz) 2220004000 (230V~, 50Hz) UK 2220007000 (100V~, 50/60Hz) JPN 2220001000 (110V~, 60Hz) TW 2220005000 (220V~, 50Hz) ARG 2220009000 (220V~, 60Hz) ROK 2220003000 (240V~, 50Hz) AUS 2220006000 (230V~, 50Hz) EUR REQUISITI ENERGETICI: 180W IMPEDENZA D'INGRESSO: 1MΩ USCITA POWER AMP: 40W su 8Ω @ <10% THD, 1kHz FUSIBILI: Versioni a 100V-120V: F3AL, 250V VALVOLE: Due 12AX7 e due 6L6 ALTOPARLANTE (Deluxe): DIFFUSORE ESTERNO RACCOMANDATO: 1 Celestion G12P80 da 12", 8Ω (N/P 0064777000) Bandmaster VM-212 (N/P 2221200000) FOOTSWITCH: 4-pulsanti, VM Series (N/P 0075485000) DIMENSIONI (Band-Master): DIMENSIONI (Deluxe): Altezza: 25.08 cm (9.875 in) Altezza: 42.86 cm (16.875 in) Larghezza: 61.28 cm (24.125 in) Larghezza: 61.28 cm (24.125 in) PESO: (Band-Master): 14.97 kg (33 lb) (Deluxe): 20.87 kg (46 lb) Versioni a 220V-240V: F1.6AL, 250V Le specifiche possono essere soggette a variazioni senza alcun preavviso.

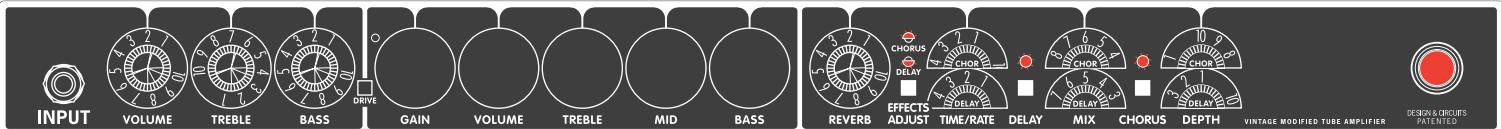

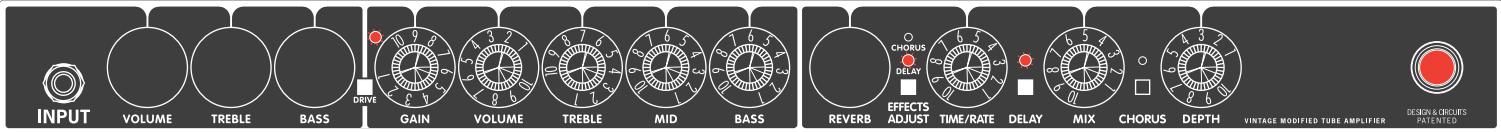

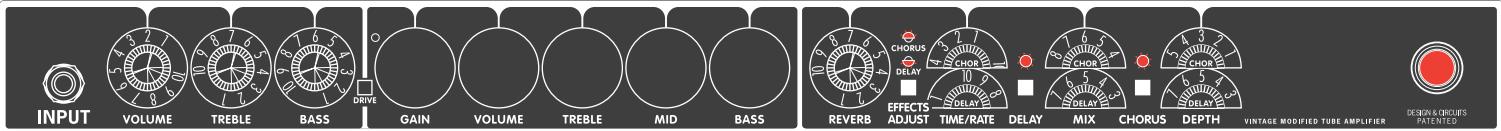

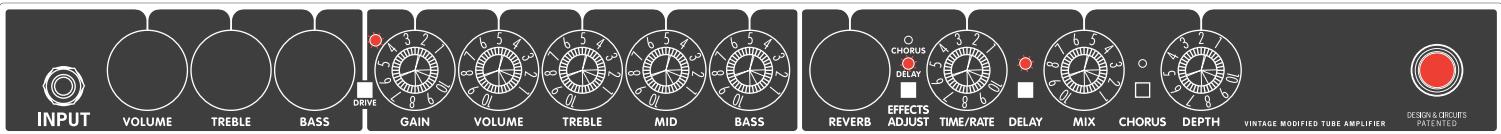

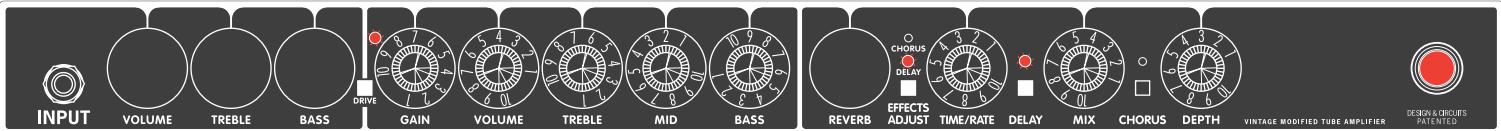

fender.com Profondità: 23.65 cm (9.31 in) Profondità: 23.65 cm (9.31 in) Esempi di impostazioni Nota: Imposta i parametri Rate, Mix e Depth del Chorus, quindi premi EFFECTS ADJUST per regolare le impostazioni del Delay. Nota: Imposta i parametri Rate, Mix e Depth del Chorus, quindi premi EFFECTS ADJUST per regolare le impostazioni del Delay. fender.com
