MANUALE UTENTE KH 350 EBENCH

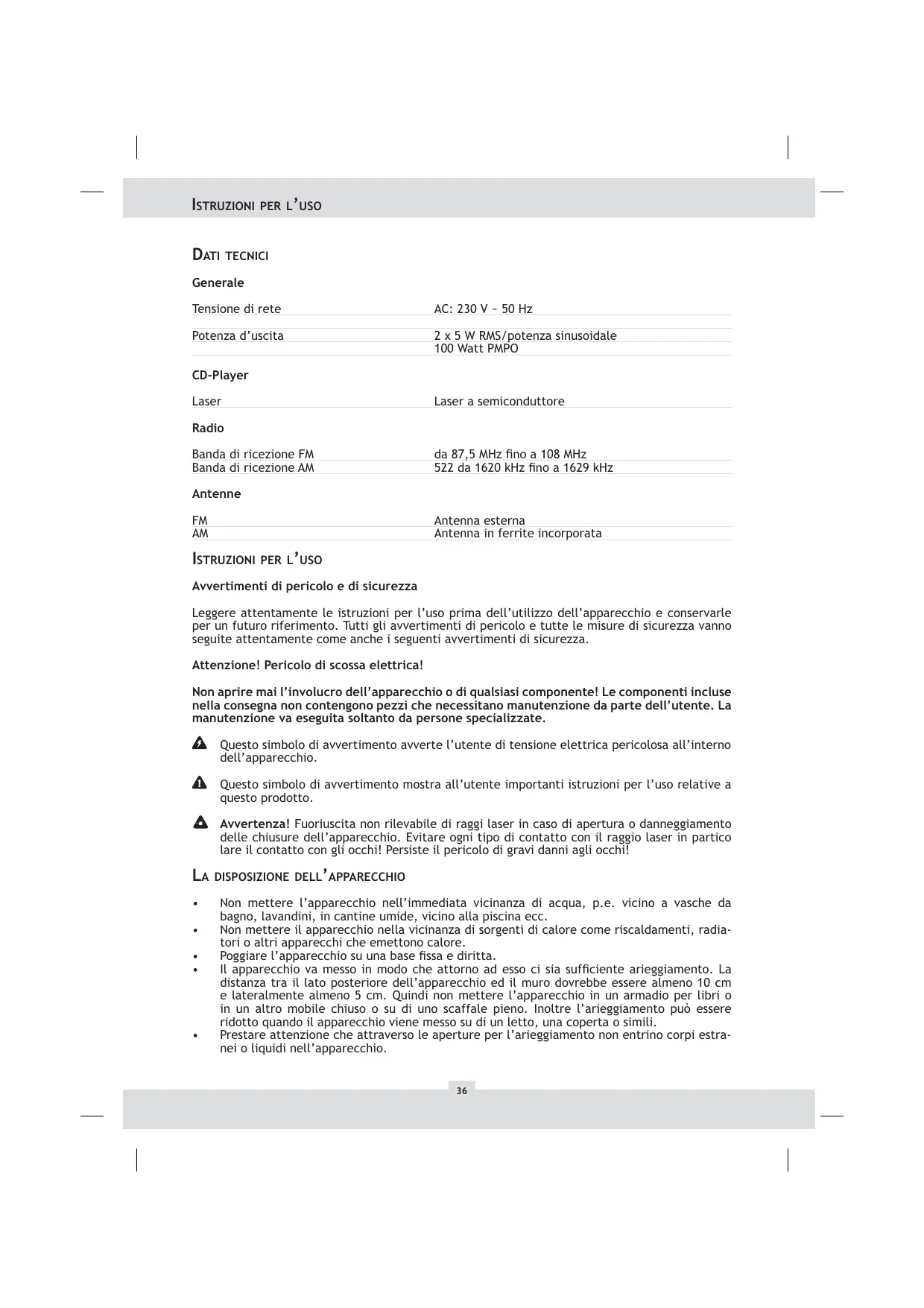

TECNICI Generale Tensione di rete AC: 230 V ~ 50 Hz Potenza d’uscita 2 x 5 W RMS/potenza sinusoidale 100 Watt PMPO CD-Player Laser Laser a semiconduttore Radio Banda di ricezione FM Banda di ricezione AM da 87,5 MHz fino a 108 MHz 522 da 1620 kHz fino a 1629 kHz Antenne

Avvertimenti di pericolo e di sicurezza Leggere attentamente le istruzioni per l’uso prima dell’utilizzo dell’apparecchio e conservarle per un futuro riferimento. Tutti gli avvertimenti di pericolo e tutte le misure di sicurezza vanno seguite attentamente come anche i seguenti avvertimenti di sicurezza. Attenzione! Pericolo di scossa elettrica! Non aprire mai l’involucro dell’apparecchio o di qualsiasi componente! Le componenti incluse nella consegna non contengono pezzi che necessitano manutenzione da parte dell’utente. La manutenzione va eseguita soltanto da persone specializzate. Questo simbolo di avvertimento avverte l’utente di tensione elettrica pericolosa all’interno dell’apparecchio. Questo simbolo di avvertimento mostra all’utente importanti istruzioni per l’uso relative a questo prodotto. Avvertenza! Fuoriuscita non rilevabile di raggi laser in caso di apertura o danneggiamento delle chiusure dell’apparecchio. Evitare ogni tipo di contatto con il raggio laser in partico lare il contatto con gli occhi! Persiste il pericolo di gravi danni agli occhi!

Non mettere l’apparecchio nell’immediata vicinanza di acqua, p.e. vicino a vasche da bagno, lavandini, in cantine umide, vicino alla piscina ecc. Non mettere il apparecchio nella vicinanza di sorgenti di calore come riscaldamenti, radiatori o altri apparecchi che emettono calore. Poggiare l’apparecchio su una base fissa e diritta. Il apparecchio va messo in modo che attorno ad esso ci sia sufficiente arieggiamento. La distanza tra il lato posteriore dell’apparecchio ed il muro dovrebbe essere almeno 10 cm e lateralmente almeno 5 cm. Quindi non mettere l’apparecchio in un armadio per libri o in un altro mobile chiuso o su di uno scaffale pieno. Inoltre l’arieggiamento può essere ridotto quando il apparecchio viene messo su di un letto, una coperta o simili. Prestare attenzione che attraverso le aperture per l’arieggiamento non entrino corpi estranei o liquidi nell’apparecchio.

lettore laser del lettore CD potrebbero attirare condensa quando: avviene un cambio veloce da un posto freddo ad uno caldo viene improvvisamente acceso un riscaldamento l’apparecchio è in un ambiente con aria condizionata In caso di condensa presente all’interno dell’apparecchio sono possibili disturbi di funzionamento. In questo caso l’apparecchio non va usato per alcune ore finché è nuovamente possibile l’ascolto normale. ALIMENTAZIONE Durante il funzionamento a corrente elettrica e anche a batteria attenersi strettamente alle istruzioni per l’uso e i dati tecnici e le istruzioni sull’apparecchio stesso.

Attenzione! Utilizzare soltanto il cavo di collegamento rete incluso nella consegna, altri menti persiste il pericolo di incendio o di scosse elettriche! Staccare il cavo sempre dalla rete prendendolo alla spina, mai tirare il cavo stesso. Mai toccare il cavo di collegamento rete o la spina con mani bagnate; altrimenti persiste il pericolo di scosse elettriche! Trattare con cura i cavi elettrici; non piegare o schiacciare mai i cavi. Non appoggiare i cavi sul pavimento in modo che si potrebbe passare con il piede sopra di loro. Prestare partico lare attenzione al cavo che va dall’apparecchio alla presa. Se il cavo e la spina non corrispondono alla tensione dichiarata persiste il pericolo di incendi e scosse elettriche. Se l’apparecchio non viene utilizzato per un periodo prolungato, esso va staccato dalla rete elettrica e le batterie vanno tolte. Anche quando l’apparecchio è spento e la spina è ancora nella presa della rete elettrica esso non è assente di corrente. ELEMENTI FUNZIONE

Aprire/chiudere il lettore CD per inserire/ togliere il CD Per accendere l’apparecchio/ per passare al funzionamento di Standby Per selezionare le curve dell’equalizzatore Per attivare il funzionamento CD Per attivare il funzionamento della radio Per attivare il funzionamento Aux (ausiliario) Collegamento per cuffia Regolatore del volume Accensione e spegnimento del sistema Tasto STANDBY Tasto EQ Tasto CD Tasto TUNER Tasto AUX Phones Tasti VOLUME +/— Tasto POWER Ricevitore segnale per il Telecomando

Tasto Tasto Tasto Tasto Per attivare la funzione di ascolto inizio canzone Per attivare l’ascolto casuale delle canzoni (Random) Start Play di CD/Pausa Per selezionare la ricezione in AM/FM Per attivare la funzione di programmazione Per ascoltare ripetutamente singole o più canzoni del CD Funzionamento CD:Passare all’inizio della prossima canzone/all’inizio della canzone attuale/ ricerca avanti/indietro; Funzionamento Tuner:Ricerca di emittenti Stop del play del CD PLAY/PAUSE BAND MEMO/PROGRAM MEMO-UP/REPEAT

Tasto MEMO/PROGRAM Tasti VOLUME +/— Tasto PLAY/PAUSE Tasto STOP Tasto CD Tasto OPEN/CLOSE Tasto AUX Tasto TUNER Tasti TUNING/SKIP/SEARCH +/— MESSA in modo alternato visualizzazione della lunghezza complessiva della canzone/del resto della canzone da ascoltare CD completo

IN FUNZIONE DELL’APPARECCHIO

Collegamento degli altoparlanti Per collegare gli altoparlanti, collegare il cavo nero con il morsetto (—), il cavo rosso con il morsetto (+) sul retro dell’apparecchio. Funzionamento con corrente elettrica Dapprima controllare se la tensione indicata sul retro dell’apparecchio corrisponda alla tensione di rete locale. Inserire poi il connettore di rete dell’apparecchio in una presa. Inserire le batterie nel telecomando Aprire il coperchio del vano batterie. Inserire le batterie (2xAAA, non incluse nella consegna) secondo l’indicazione dei poli positivi e negativi e chiudere il vano batterie. Avvertenza: Togliere le batterie dal telecomando se non llo si utillizza per un periodo di tempo prolungato. Impostare l’orario

Dopo aver premuto il tasto MEMO/PROGRAM nel modo di funzionamento Standby azionare i tasti SKIP/SEARCH (avanti/indietro) finché sul display viene visualizzata l’ora corretta. Premere nuovamente il tasto MEMO/PROGRAM e premere poi SKIP/SEARCH (avanti/indietro), finché viene visualizzato l’orario corretto (minuti) sul display. Confermare con il tasto MEMO/PROGRAM. Viene quindi visualizzato l’orario corretto sul display. Regolare il volume Per regolare il volume premere il tasto VOLUME +/—. Play di CD

Premere il tasto CD. Aprire il lettore CD con il tasto OPEN/CLOSE. Inserire il CD nel lettore con il lato con l’etichetta verso l’alto. Chiudere il lettore CD. Il CD inizia a girare; il numero complessivo dei titoli viene visualiz zato nel display.

Azionare il tasto CD-/PLAY/PAUSE, si ascolta la prima canzone del CD. Sul display viene visualizzato il numero della canzone attuale e la sua durata. Per fermare l’ascolto senza interromperlo premere il tasto PLAY/PAUSE. Sul display lampeg gia il tempo ascoltato fino ad ora della canzone attuale. Premendo nuovamente il tasto si prosegue con l’ascolto della canzone. Per fermare l’ascolto premere il tasto CD-STOP. Il display mostra il numero complessivo delle canzoni e la durata complessiva del CD. ALTRE FUNZIONI DEL CD-PLAYER Funzione Repeat Questa funzione permette l’ascolto ripetuto di una singola canzone o di tutte le canzoni su un CD.

Per ascoltare ripetutamente tutte le canzoni del CD inserito premere una volta il tasto MEMO-UP/REPEAT. REPEAT viene visualizzato sul display. Per ascoltare ripetutamente un singolo titolo premere il tasto MEMO-UP/REPEAT due volte durante l’ascolto della relativa canzone. Sul display viene visualizzato REPEAT. Per disattivare il funzionamento Repeat, premere nuovamente il tasto MEMO-UP/REPEAT finché REPEAT non viene più visualizzato sul display. Funzione Mix Con la funzione Mix si possono ascoltare tutte le canzoni del CD in una sequenza casuale. Per attivare questa funzione premere il tasto MIX; MIX viene visualizzato sul display. Premere il tasto Stop o Mix per disattivare questa funzione. Ascolto programmato Con la funzione di programmazione si può compilare il proprio programma musicale. Prima di eseguire la programmazione l’ascolto CD va disattivato premendo il tasto STOP.

Premere il tasto MEMO/PROGRAM. Per selezionare la canzone desiderata premere il tasto SKIP/SEARCH (avanti o indietro). Premere nuovamente il tasto MEMO/PROGRAM per programmare la canzone selezionata. Ripetere i passi 2 e 3, finché sono programmate tutte le canzoni desiderate. Premere il tasto PLAY/PAUSE. Sul display viene visualizzato MEMO. Premere il tasto STOP, per uscire dall’ascolto programmato. Premere il tasto MEMO/PROGRAM e il tasto PLAY/PAUSE per proseguire l’ascolto programmato. Per cancellare la sequenza programmata di canzoni aprire il lettore CD o spegnerlo. Funzione equalizzatore Si può ascoltare la musica con tre differenti curve di equalizzatore (Flat, Classic e Rock). Ogni curva equalizzatore ha un impostazione propria per evidenziare gli alti, i suoni medi e i bassi. Premere il tasto EQ per selezionare la curva equalizzatore desiderata. FUNZIONAMENTO

DELLA RADIO Azionare il tasto TUNER per selezionare il meccanismo radio. Azionare il tasto BAND per selezionare la gamma di frequenze desiderata (AM o FM). Avviare la ricerca emittenti tenendo premuto il tasto SKIP/SEARCH (avanti/indietro) per 1-2 secondi. Dopo aver trovato l’emittente la ricerca si ferma automaticamente. Eventualmente la ricerca si ferma anche su emittenti con segnale molto debole. Se la ricezione di un emit tente FM è in stereo, ciò viene visualizzato sul display. Programmazione delle emittenti radio Si possono programmare max. 10 emittenti FM e 10 emittenti AM, quindi complessivamente 20 emittenti.

Azionare il tasto MEMO/PROGRAM, dopo aver trovato un’emittente con buona ricezione (vedi Funzionamento della radio). MEMO/PROGRAM viene visualizzato. Azionare il tasto MEMO-UP/REPEAT finché viene visualizzato il posto memoria desiderato. Per memorizzare l’emittente impostata sul posto programma selezionato premere il tasto MEMO/PROGRAM; La visualizzazione MEMO/PROGRAM si spegne. Ripetere i passi da 2 a 5, per memorizzare ulteriori emittenti. Eventualmente cambiare all’altra banda utilizzando il tasto BAND. Selezione di emittenti programmate

Selezionare la banda (FM o AM) dell’emittente desiderata con il tasto Band. Premere il tasto MEMO-UP/REPEAT ripetutamente finché viene visualizzato il posto memoria desiderato e la frequenza dell’emittente sul display. ANTENNE Svolgere completamente il cavo dell’antenna e posizionare l’antenna in modo che la ricezione sia ottimale. Attenzione: Mai collegare il cavo dell’antenna FM con un’antenna esterna! Per la ricezione AM nell’apparecchio è inclusa un’antenna in ferrite. È possibile migliorare la ricezione girando l’apparecchio. FUNZIONAMENTO CON CUFFIA Inserire lo spinotto della cuffia (spinotto stereo di 3,5 mm) nella presa per la cuffia. Gli altoparlanti vengono spenti automaticamente. COLLEGARE ALTRI APPARECCHI Se si vuole collegare un altro apparecchio audio al suo Design-Audio-System per utilizzare gli altoparlanti dello stesso per l’ascolto di musica (p.e. un registratore o simili), esso va collegato mediante un cavo Cinch (a due spinotti) alle entrate “AUX” sul retro del Design-Audio-System. In seguito premere il tasto AUX; l’ascolto mediante il Design-Audio-System si può avviare soltanto con l’apparecchio collegato. Manutenzione Pulizia dell’apparecchio Utilizzare un panno morbido leggermente inumidito con un detergente delicato. Non usare agenti chimici, alcool, diluente o altri detergenti contenenti diluenti! Modifiche dei funzionamenti In caso di disturbi del funzionamento dell’apparecchio staccare la spina di rete elettrica e ricollegarla dopo alcuni secondi. Durante il funzionamento radio è possibile che altri apparecchi elettrici nella vicinanza (p.e. televisore, schermi ecc.) causino disturbi. L’apparecchio va tenuto lontano da queste fonti di disturbi.

DI CONFORMITÀ Noi, la Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, dichiariamo che questo apparecchio è conforme a tutte le norme di sicurezza e disposizioni internazionali come anche alle direttive CE applicabili. Tipo di apparecchio/tipo: KH 350 Bochum, 31.12.2002 Hans Kompernaß — Amministratore —
