B&W HTM7 - Altoparlante centrale B&W - Manuale utente e istruzioni gratuiti

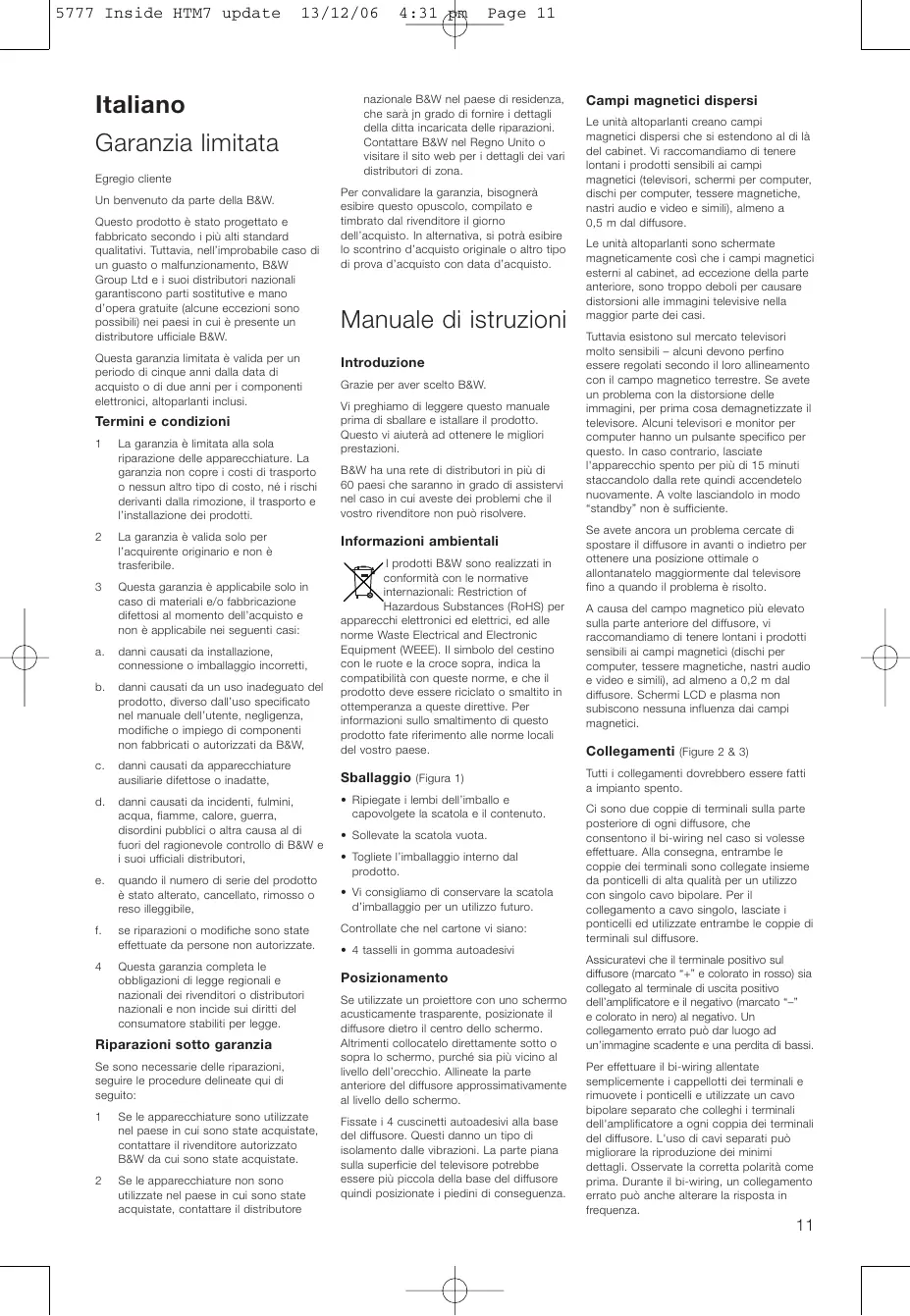

MANUALE UTENTE B&W HTM7 B&W

Italiano Garanzia limitata Egregio cliente Un benvenuto da parte della B&W. Questo prodotto è stato progettato e fabbricato secondo i più alti standard qualitativi. Tuttavia, nell’improbabile caso di un guasto o malfunzionamento, B&W Group Ltd e i suoi distributori nazionali garantiscono parti sostitutive e mano d’opera gratuite (alcune eccezioni sono possibili) nei paesi in cui è presente un distributore ufficiale B&W. Questa garanzia limitata è valida per un periodo di cinque anni dalla data di acquisto o di due anni per i componenti elettronici, altoparlanti inclusi.

Termini e condizioni 1

La garanzia è limitata alla sola riparazione delle apparecchiature. La garanzia non copre i costi di trasporto o nessun altro tipo di costo, né i rischi derivanti dalla rimozione, il trasporto e l’installazione dei prodotti.

La garanzia è valida solo per l’acquirente originario e non è trasferibile.

Questa garanzia è applicabile solo in caso di materiali e/o fabbricazione difettosi al momento dell’acquisto e non è applicabile nei seguenti casi:

nazionale B&W nel paese di residenza, che sarà jn grado di fornire i dettagli della ditta incaricata delle riparazioni. Contattare B&W nel Regno Unito o visitare il sito web per i dettagli dei vari distributori di zona. Per convalidare la garanzia, bisognerà esibire questo opuscolo, compilato e timbrato dal rivenditore il giorno dell’acquisto. In alternativa, si potrà esibire lo scontrino d’acquisto originale o altro tipo di prova d’acquisto con data d’acquisto.

Manuale di istruzioni Introduzione Grazie per aver scelto B&W. Vi preghiamo di leggere questo manuale prima di sballare e istallare il prodotto. Questo vi aiuterà ad ottenere le migliori prestazioni. B&W ha una rete di distributori in più di 60 paesi che saranno in grado di assistervi nel caso in cui aveste dei problemi che il vostro rivenditore non può risolvere.

Informazioni ambientali

danni causati da installazione, connessione o imballaggio incorretti,

danni causati da un uso inadeguato del prodotto, diverso dall’uso specificato nel manuale dell’utente, negligenza, modifiche o impiego di componenti non fabbricati o autorizzati da B&W,

I prodotti B&W sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive. Per informazioni sullo smaltimento di questo prodotto fate riferimento alle norme locali del vostro paese.

danni causati da apparecchiature ausiliarie difettose o inadatte,

Sballaggio (Figura 1)

danni causati da incidenti, fulmini, acqua, fiamme, calore, guerra, disordini pubblici o altra causa al di fuori del ragionevole controllo di B&W e i suoi ufficiali distributori, quando il numero di serie del prodotto è stato alterato, cancellato, rimosso o reso illeggibile,

se riparazioni o modifiche sono state effettuate da persone non autorizzate.

Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori nazionali e non incide sui diritti del consumatore stabiliti per legge.

Riparazioni sotto garanzia Se sono necessarie delle riparazioni, seguire le procedure delineate qui di seguito: 1

Se le apparecchiature sono utilizzate nel paese in cui sono state acquistate, contattare il rivenditore autorizzato B&W da cui sono state acquistate.

Se le apparecchiature non sono utilizzate nel paese in cui sono state acquistate, contattare il distributore

• Ripiegate i lembi dell’imballo e capovolgete la scatola e il contenuto. • Sollevate la scatola vuota. • Togliete l’imballaggio interno dal prodotto. • Vi consigliamo di conservare la scatola d’imballaggio per un utilizzo futuro. Controllate che nel cartone vi siano: • 4 tasselli in gomma autoadesivi

Posizionamento Se utilizzate un proiettore con uno schermo acusticamente trasparente, posizionate il diffusore dietro il centro dello schermo. Altrimenti collocatelo direttamente sotto o sopra lo schermo, purché sia più vicino al livello dell’orecchio. Allineate la parte anteriore del diffusore approssimativamente al livello dello schermo. Fissate i 4 cuscinetti autoadesivi alla base del diffusore. Questi danno un tipo di isolamento dalle vibrazioni. La parte piana sulla superficie del televisore potrebbe essere più piccola della base del diffusore quindi posizionate i piedini di conseguenza.

Campi magnetici dispersi Le unità altoparlanti creano campi magnetici dispersi che si estendono al di là del cabinet. Vi raccomandiamo di tenere lontani i prodotti sensibili ai campi magnetici (televisori, schermi per computer, dischi per computer, tessere magnetiche, nastri audio e video e simili), almeno a 0,5 m dal diffusore. Le unità altoparlanti sono schermate magneticamente così che i campi magnetici esterni al cabinet, ad eccezione della parte anteriore, sono troppo deboli per causare distorsioni alle immagini televisive nella maggior parte dei casi. Tuttavia esistono sul mercato televisori molto sensibili – alcuni devono perfino essere regolati secondo il loro allineamento con il campo magnetico terrestre. Se avete un problema con la distorsione delle immagini, per prima cosa demagnetizzate il televisore. Alcuni televisori e monitor per computer hanno un pulsante specifico per questo. In caso contrario, lasciate l'apparecchio spento per più di 15 minuti staccandolo dalla rete quindi accendetelo nuovamente. A volte lasciandolo in modo “standby” non è sufficiente. Se avete ancora un problema cercate di spostare il diffusore in avanti o indietro per ottenere una posizione ottimale o allontanatelo maggiormente dal televisore fino a quando il problema è risolto. A causa del campo magnetico più elevato sulla parte anteriore del diffusore, vi raccomandiamo di tenere lontani i prodotti sensibili ai campi magnetici (dischi per computer, tessere magnetiche, nastri audio e video e simili), ad almeno a 0,2 m dal diffusore. Schermi LCD e plasma non subiscono nessuna influenza dai campi magnetici.

Collegamenti (Figure 2 & 3) Tutti i collegamenti dovrebbero essere fatti a impianto spento. Ci sono due coppie di terminali sulla parte posteriore di ogni diffusore, che consentono il bi-wiring nel caso si volesse effettuare. Alla consegna, entrambe le coppie dei terminali sono collegate insieme da ponticelli di alta qualità per un utilizzo con singolo cavo bipolare. Per il collegamento a cavo singolo, lasciate i ponticelli ed utilizzate entrambe le coppie di terminali sul diffusore. Assicuratevi che il terminale positivo sul diffusore (marcato “+” e colorato in rosso) sia collegato al terminale di uscita positivo dell’amplificatore e il negativo (marcato “–” e colorato in nero) al negativo. Un collegamento errato può dar luogo ad un’immagine scadente e una perdita di bassi. Per effettuare il bi-wiring allentate semplicemente i cappellotti dei terminali e rimuovete i ponticelli e utilizzate un cavo bipolare separato che colleghi i terminali dell'amplificatore a ogni coppia dei terminali del diffusore. L'uso di cavi separati può migliorare la riproduzione dei minimi dettagli. Osservate la corretta polarità come prima. Durante il bi-wiring, un collegamento errato può anche alterare la risposta in frequenza.

5777 Inside HTM7 update

I terminali accettano terminazioni spades, cavi spellati o connettori a spina rotonda del diametro di 6 mm e spine a banana da 4 mm. Quando utilizzate le teminazioni spades, sistematele sotto il colletto a guaina. Importante nota di sicurezza: In alcuni paesi, in particolare quelli in Europa, l’utilizzo delle spine a banana viene considerato un potenziale rischio in quanto possono venir inserite nei fori di prese di alimentazione non protette. Per essere conformi alle regole di sicurezza CENELEC europee, i fori da 4 mm alle estremità dei terminali sono bloccati da perni in plastica. Non toglieteli se state utilizzando il prodotto in luoghi dove si applicano queste condizioni. Avvitate sempre saldamente i cappellotti dei terminali per ottenere il miglior collegamento e per impedire le vibrazioni. Chiedete consiglio al vostro rivenditore sulla scelta dei cavi. Controllate che l’impedenza totale sia inferiore a quella massima raccomandata nelle caratteristiche e utilizzate un cavo a bassa induttanza per evitare l’attenuazione delle frequenze più alte.

Messa a punto Per un maggior realismo in impianti home theater è importante bilanciare i diffusori e regolare l’immagine acustica in modo che sia proporzionata alle dimensioni dello schermo. Con schermi più piccoli può essere più realistico avere i diffusori destro e sinistro più vicini tra essi di quanto non fareste ascoltando solo la musica. Regolate il livello dei tre diffusori anteriori per ottenere un passaggio uniforme dei suoni quando attraversano lo schermo. Regolate il livello dei diffusori surround in modo che, ad eccezione degli effetti speciali, la vostra attenzione non venga attratta indebitamente da essi. Accomodatevi in tutte le possibili posizioni d‘ascolto quando dovete decidere i livelli ottimali.

prodotto spray per la pulizia, rimuovete le griglie dal cabinet, tirandole delicatamente verso l’esterno. Spruzzate il prodotto sul panno, non direttamente sul cabinet. Prima di procedere alla pulizia, provate il prodotto su una piccola area del diffusore, poiché alcuni prodotti per la pulizia potrebbero danneggiare alcune superfici. Evitate prodotti abrasivi, o contenenti acidi, alkali o agenti anti-batterici. Non utilizzate prodotti per la pulizia di nessun tipo sugli altoparlanti. Per pulire il tessuto delle griglie, una volta rimosse dal cabinet, potete utilizzare una normale spazzola per tessuto. Evitate di toccare gli altoparlanti, specialmente i tweeter, che potrebbero danneggiarsi. Come tutti i materiali naturali, anche il legno del cabinet del diffusore subisce l’influenza degli agenti esterni.Tenete il prodotto lontano da fonti di calore diretto come ad esempio termosifoni o termoconvettori, per evitare il rischio di fessurazioni sulla superficie del cabinet. Il legno è trattato con una laccatura resistente a raggi ultravioletti per minimizzare le variazioni di tonalità nel tempo, ma è naturale aspettarsi una, seppur minima, variazione di tonalità. La differenza di tonalità potrebbe essere maggiormente notata confrontando il colore del legno del cabinet con quello nella zona coperta dalla griglia di protezione, o in punti che rimangono in ombra, che varieranno la loro tonalità molto più lentamente rispetto ad altre aree del cabinet esposte alla luce. Le differenze di colore possono essere eliminate esponendo la superficie alla luce del sole fino a che il colore sarà uniforme a tutto il resto del cabinet. Questo processo può richiedere diversi giorni o anche settimane, ma può essere velocizzato, utilizzando con cautela, una lampada a raggi ultra-violetti.

Deze garantie vult eventuele nationale/ regionale wettelijke verplichtingen voor dealers of nationale distributeurs aan en heeft geen invloed op uw wettelijke rechten als consument.

Consultate il manuale del vostro decoder per maggiori informazioni su come regolare i livelli.

Periodo di rodaggio La resa del diffusore cambierà leggermente durante il periodo iniziale di ascolto. Se il diffusore è stato posto in un ambiente freddo le resine smorzanti e i materiali di sospensione delle unità impiegheranno un po’ di tempo per recuperare le loro proprietà. Durante le prime ore di utilizzo le sospensioni delle unità si ammorbidiranno. Il tempo necessario al diffusore per raggiungere la resa prevista dipenderà dalle condizioni di immagazzinamento precedente e da come viene usato. Come guida, prevedete fino a una settimana perché si stabilizzino gli effetti della temperatura e 15 ore di media di utilizzo perché le parti meccaniche raggiungano le caratteristiche progettuali previste.

Garantieclaims Wanneer u aanspraak wilt maken op garantie handel dan als volgt: 1

Manutenzione La superficie del cabinet solitamente va solo spolverata. Se volete utilizzare un
