MANUALE UTENTE G41M-S3 ASROCK

Grazie per aver scelto una scheda madre ASRock G41M-S3, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto. Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando. www.asrock.com/support/index.asp

1.1 Contenuto della confezione

Scheda madre ASRock G41M-S3 (Micro ATX Form Factor: 9.6-in x 7.6-in, 24.4 cm x 19.3 cm) Guida di installazione rapida ASRock G41M-S3 CD di supporto ASRock G41M-S3 Due cavi dati Serial ATA (SATA) (opzionali) Un I/O Shield Italiano ASRock G41M-S3 Motherboard 1 . 2 Specifiche Chipset Memoria Slot di espansione VGA su scheda Audio LAN Pannello posteriore I/O - Micro ATX Form Factor: 9.6-in x 7.6-in, 24.4 cm x 19.3 cm - LGA 775 per Intel® CoreTM 2 Extreme / CoreTM 2 Quad / CoreTM 2 Duo / Pentium® Dual Core / Celeron® Dual Core / Celeron® in grado di supportare processori Penryn Quad Core Yorkfield e Dual Core Wolfdale - FSB1333/1066/800/533 MHz (vedi ATTENZIONE 1) - Supporto tecnologia Hyper Threading (vedi ATTENZIONE 2) - Supporta la tecnologia overclocking “slegata” (vedi ATTENZIONE 3) - Supporto CPU EM64T - Northbridge: Intel® G41 - Southbridge: Intel® ICH7 - Supporto tecnologia Dual Channel DDR3 Memory (vedi ATTENZIONE 4) - 2 x slot DDR3 DIMM - Supporto DDR3 1333(OC)/1066/800 non-ECC, momoria senza buffer (vedi ATTENZIONE 5) - Capacità massima della memoria di sistema: 8GB (vedi ATTENZIONE 6) - 1 x slot PCI Express x16 - 1 x slot PCI Express x1 - 2 x slot PCI - Intel® Graphics Media Accelerator X4500 - Pixel Shader 4.0, DirectX 10 - Memoria massima condivisa 1759MB (vedi ATTENZIONE 7) - Supporta D-Sub con risoluzione massima fino a 2048x1536 @ 60Hz - 5.1 Audio HD CH Windows® VistaTM Premium Level (Realtek ALC662 Audio Codec) - Realtek PCIE x1 LAN 8103EL / 8102EL - Velocità: 10/100 Ethernet - Supporta Wake-On-LAN I/O Panel - 1 x porta PS/2 per mouse - 1 x porta PS/2 per tastiera - 1 x Porta COM - 1 x Porta VGA - 4 x porte USB 2.0 già integrate - 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità) Italiano Piattaforma Processore

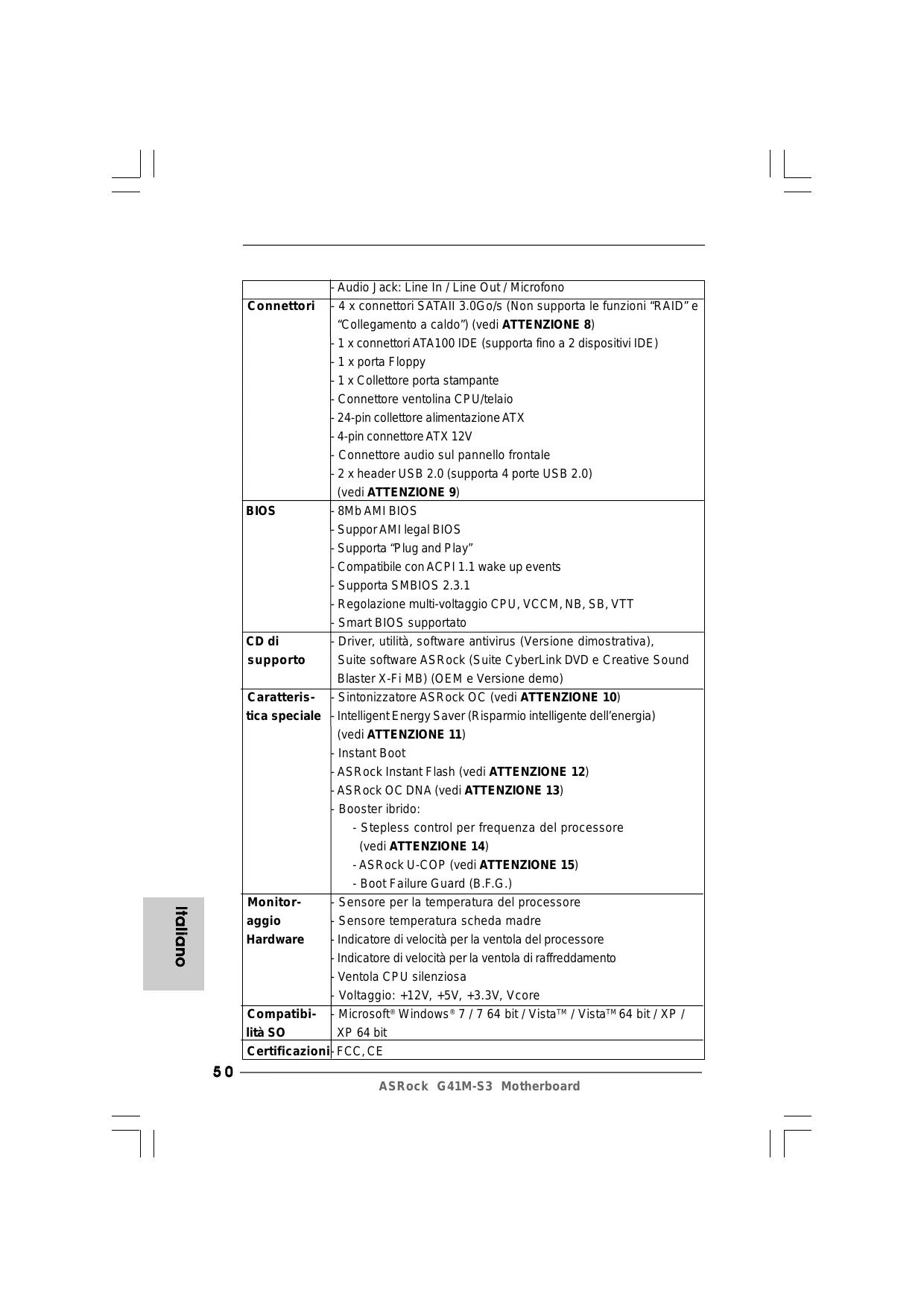

ASRock G41M-S3 Motherboard - Audio Jack: Line In / Line Out / Microfono - 4 x connettori SATAII 3.0Go/s (Non supporta le funzioni “RAID” e “Collegamento a caldo”) (vedi ATTENZIONE 8) - 1 x connettori ATA100 IDE (supporta fino a 2 dispositivi IDE) - 1 x porta Floppy - 1 x Collettore porta stampante - Connettore ventolina CPU/telaio - 24-pin collettore alimentazione ATX - 4-pin connettore ATX 12V - Connettore audio sul pannello frontale - 2 x header USB 2.0 (supporta 4 porte USB 2.0) (vedi ATTENZIONE 9) BIOS - 8Mb AMI BIOS - Suppor AMI legal BIOS - Supporta “Plug and Play” - Compatibile con ACPI 1.1 wake up events - Supporta SMBIOS 2.3.1 - Regolazione multi-voltaggio CPU, VCCM, NB, SB, VTT - Smart BIOS supportato CD di - Driver, utilità, software antivirus (Versione dimostrativa), supporto Suite software ASRock (Suite CyberLink DVD e Creative Sound Blaster X-Fi MB) (OEM e Versione demo) Caratteris- - Sintonizzatore ASRock OC (vedi ATTENZIONE 10) tica speciale - Intelligent Energy Saver (Risparmio intelligente dell’energia) (vedi ATTENZIONE 11) - Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 12) - ASRock OC DNA (vedi ATTENZIONE 13) - Booster ibrido: - Stepless control per frequenza del processore (vedi ATTENZIONE 14) - ASRock U-COP (vedi ATTENZIONE 15) - Boot Failure Guard (B.F.G.) Monitor- Sensore per la temperatura del processore aggio - Sensore temperatura scheda madre Hardware - Indicatore di velocità per la ventola del processore - Indicatore di velocità per la ventola di raffreddamento - Ventola CPU silenziosa - Voltaggio: +12V, +5V, +3.3V, Vcore Compatibi- - Microsoft® Windows® 7 / 7 64 bit / VistaTM / VistaTM 64 bit / XP / lità SO XP 64 bit Certificazioni- FCC, CE Connettori Italiano

ASRock G41M-S3 Motherboard - Predisposto EuP (è necessaria l’alimentazione predisposta per il sistema EuP) (vedi ATTENZIONE 16)

• Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking. ATTENZIONE!

Questa scheda madre supporta FSB1333/1066/800 MHz nativi. Per il funzionamento normale è necessario regolare le impostazioni dei ponticelli (jumper). Per le modalità speciali per l’overcloccaggio fare riferimento alla pagina 54 e 55 per avere le impostazioni corrette dei ponticelli (jumper). Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare pagina 33 del Manuale dell’utente all’interno del CD di supporto. Questa scheda madre supporta la tecnologia overclocking “slegata”. Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 20. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 12, per seguire un’installazione appropriata. Controllare la tavola che segue per le frequenze di supporto di memoria e le loro corrispondenti frequenze CPU FSB. Fréquence FSB UC Fréquence de prise en charge mémoire

DDR3 800, DDR3 1066, DDR3 1333

DDR3 800, DDR3 1066 DDR3 800 DDR3 800

• I moduli di memoria DDR3 1333 funzioneranno in modalita‘ di sincronizzazione.
• Quando si utilizza una CPU FSB1333 su questa scheda madre,funzionera a DDR3 533 se si adotta un modulo di memoria DDR3 800.
• Se viene usato un modulo di memoria DDR3 1333 su questa schedamadre, sara‘ necessario regolare I jumper. Prega fare riferimento a pagina 54 e 55 per l‘impostazione dei jumper. A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows® 7 / VistaTM / XP. Per Windows® OS con CPU 64-bit, non c’è tale limitazione. Italiano

La dimensione massima della memoria condivisa viene stabilita dal venditore del chipset ed e‘ soggetta a modificazioni. Prego fare riferimento al sito internet Intel® per le ultime informazioni.

8. Prima di installare il disco rigido SATAII con il connettore SATAII, leggere la

“Guida per la configurazione del disco rigido SATAII” a pagina 24 del “Manuale utente” nel CD in dotazione in modo da poter predisporre il disco rigido SATAII per la modalità SATAII. È anche possibile connettere il disco rigido SATA direttamente al connettore SATAII.

9. La Gestione Risorse per USB 2.0 funziona perfettamente con Microsoft®

Windows® 7 64-bit / 7 / VistaTM 64-bit / VistaTM / XP 64 bit / XP SP1; SP2.

10. Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado

di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore prestazione in Windows®. Prego visitare il nostro sito Internet per ulteriori dettagli circa l‘uso del Sintonizzatore ASRock OC. ASRock website: http://www.asrock.com Italiano

11. Dotato di un design avanzato e brevettato dell’hardware e del software,

Intelligent Energy Saver è una tecnologia rivoluzionaria che offre un risparmio energetico senza pari. In altre parole: è capace di fornire un risparmio energetico eccezionale e di migliorare l’efficienza senza sacrificare le prestazioni di computazione. Visitare il nostro sito per informazioni sulle procedure operative di Intelligent Energy Saver. Sito ASRock: http://www.asrock.com

12. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come MSDOS or Windows®. Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file BIOS nell’unità Flash USB, dischetto (disco floppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi floppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco rigido devono usare il File System FAT32/16/

13. Il nome stesso del software – OC DNA – dice di cosa è capace. OC

DNA, una utilità esclusiva sviluppata da ASRock, fornisce un modo comodo per registrare le impostazioni OC e condividerle con gli altri. Aiuta a salvare le registrazioni di overclocking nel sistema operativo e semplifica la complicata procedura di registrazione delle impostazioni di overclocking. Con OC DNA, puoi salvare le impostazioni OC come un profilo da condividere con gli amici! I tuoi amici possono scaricare il profilo OC sul loro sistema operativo per ottenere le tue stesse impostazioni OC! Si prega di notare che il profilo OC può essere condiviso e modificato solo sulla stessa scheda madre.

ASRock G41M-S3 Motherboard Italiano

14. Anche se questa motherboard offre il controllo stepless, non si consiglia

di effettuare l’overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre.

15. Se il processore si surriscalda, il sistema si chiude automaticamente.

Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

16. EuP, che sta per Energy Using Product (Prodotto che consuma energia)

, era una normativa emanata dall’Unione Europea che definiva il consumo energetico del sistema completo. In base all’EuP, l’alimentazione totale del sistema completo deve essere inferiore a 1,00 W quando è spento. Per soddisfare la norma EuP sono necessari un alimentatore e una scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimentatore predisposto EuP deve soddisfare lo standard secondo cui l’efficienza energetica in standby di 5 v è più alta del 50% con un consumo di corrente di 100 mA. Per la scelta di un’alimentatore predisposto EuP consigliamo di verificare ulteriori dettagli con il produttore.

ASRock G41M-S3 Motherboard

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quando il ponticello è posizionato su questi pin. Jumper

CORTOCIRCUITATO APERTO Settaggio del Jumper Cortocircuitare pin2, pin3 per settare a +5VSB (standby) e abilitare PS/2 o USB wake up events. Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente in standby sarà maggiore. (vedi p.2 Nr. 1) Resettare la CMOS (CLRCMOS1, jumper a 2 pin) (vedi p.2 Nr. 8) jumper a 2 pin Nota: CLRCMOS1 consente di pulire i dati nella CMOS. I dati nella CMOS includono informazioni del setup del sistema, come per esempio la password di sistema, la data, l’ora, e i parametri del setup di sistema. Per pulire I parametri di sistema e resettare ai parametri di default, spegnere il computer e scollegare l’alimentatore, poi collegare il jumper sul CLRCMOS1 per 5 secondi. Jumper FSB1 / FSB2 / FSB3 (FSB1, jumper a 3 pin, vedere p.2 N. 26) (FSB2, jumper a 5 pin, vedere p.2 N. 26) (FSB3, jumper a 5 pin, vedere p.2 N. 26) Predefinito Italiano Impostazioni standard: Se su questa scheda madre si adotta la configurazione DRAM / CPU riportata sotto, è necessario regolare i ponticelli (jumper). Seguire le istruzioni fornite per poter impostare i ponticelli (jumper). In caso contrario la CPU ed il modulo di memoria potrebbero non funzionare correttamente su questa scheda madre.

ASRock G41M-S3 Motherboard DDR3 533 FSB533 FSB1: 2-3 FSB2: 1-2 FSB3: 2-3 DDR3 1333 FSB1333 FSB1: 1-2 FSB2: 4-5 FSB3: 1-2 Impostazioni per l’overcloccagio: Se si monta una CPU FSB800 o una FSB1066 e si prova ad eseguire l’overcloccaggio a FSB1333 (con le impostazioni del BIOS) si possono avere problemi con la frequenza della DRAM che potrebbe essere overcloccata ad un valore molto alto. Usare i ponticello per forzare la frequenza della NB ad una frequenza più alta, in modo che la DRAM possa funzionare ad una frequenza inferiore. Per overcloccare la CPU utilizzando l’FSB1066 su questa scheda madre, è necessario regolare i ponticelli (jumper). Mettere in corto i piedini 2, 3 per il ponticello FSB1, i piedini 4, 5 per il ponticello FSB2 ed i piedini 4, 5 per il ponticello FSB3. In caso contrario la CPU potrebbe non funzionare correttamente su questa scheda madre. Fare riferimento alle impostazioni dei ponticelli riportate sotto. Per overcloccare la CPU utilizzando l’FSB1333 su questa scheda madre, è necessario regolare i ponticelli (jumper). Mettere in corto i piedini 2, 3 per il ponticello FSB1, i piedini 3, 4 per il ponticello FSB2 ed i piedini 4, 5 per il ponticello FSB3. In caso contrario la CPU potrebbe non funzionare correttamente su questa scheda madre. Fare riferimento alle impostazioni dei ponticelli riportate sotto. Italiano edefinito DRAM CPU Impostazioni ponticelli (jumper)

ASRock G41M-S3 Motherboard

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre! Connettore del Floppy disk (33-pin FLOPPY1) (vedi p.2 Nr. 20) Lato del Pin1 con la striscia rossa Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1 del connettore. Connettore IDE primario (Blu) (39-pin IDE1, vedi p.2 Nr. 7) Connettore blu alla schedamadre Connettore nero all’hard disk drive Cavo ATA 66/100 a 80 Pin Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori dettagli. SATAII_4 SATAII_2 (SATAII_2: vedi p.2 Nr. 12) SATAII_3 (SATAII_1: vedi p.2 Nr. 13) SATAII_1 Connettori Serial ATAII (SATAII_3: vedi p.2 Nr. 11) (SATAII_4: vedi p.2 Nr. 10) Italiano Cavi dati Serial ATA (SATA) (Opzionale) Questi quattro connettori Serial ATA (SATAII) supportano le periferiche di archiviazione HD SATA o SATAII per le funzioni di archiviazione interna. ATAII (SATAII) supportano cavi SATAII per dispositivi di memoria interni. L’interfaccia SATAII attuale permette velocità di trasferimento dati fino a

Entrambe le estremità del cavo dati SATA possono collegarsi all’hard disk SATA / SATAII o al connettore SATAII sulla scheda madre.

ASRock G41M-S3 Motherboard Collettore USB 2.0 Oltre alle quattro porte USB 2.0 predefinite nel pannello I/O, la scheda madre dispone di due intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0. (9-pin USB6_7) (vedi p.2 No. 15) (9-pin USB4_5) (vedi p.2 No. 16) Collettore porta stampante (LPT1 25 pin) (vedi p.2 No. 25) Connettore audio sul pannello frontale (9-pin HD_AUDIO1) È un’interfaccia per il cavo del pannello audio. Che consente connessione facile e controllo dei dispositivi audio.

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni avanzate, quindi selezionare Configurazione chipset. Impostare l’opzione Comando pannello anteriore da [Auto] a [Attivato]. Italiano (vedi p.2 Nr. 21) Questa è un’interfaccia per il cavo porta stampante che consente di collegare, con comodità, dispositivi di stampa.

ASRock G41M-S3 Motherboard F. Entrare nel sistema di Windows. Fare clic sull’icona situata nell’angolo inferiore destro della barra delle applicazioni per entrare su Realtek HD Audio Manager. Per Windows® XP / XP 64-bit OS: Fare clic su “Audio I/O”, selezionare “Impostazioni connettore” scegliere “Disattiva rilevazione presa pannello anteriore” e salvare la modifica facendo clic su “OK”. Per Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit OS: Cliccare sull‘icona in alto a destra “Folder” (“Cartella”) selezionare “Disable front panel jack detection” “Disabilitare individuazione presa pannello frontale”) e cliccare “OK” per memorizzare. G. Per attivare il microfono anteriore. Per Windows® XP / XP 64-bit OS: Selezionare “Microfono anteriore” come dispositivo predefinito per la registrazione. Per ascoltare la propria voce tramite il microfono anteriore, deselezionare l’icona “Muto” in “Microfono anteriore” di “Riproduzione”. Per Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit OS: Andare alla scheda “Microfono anteriore” nel pannello di controllo d i Realtek. Fare clic su “Imposta dispositivo predefinito” per impostare il microfono anteriore come dispositivo predefinito per la registrazione. Collettore pannello di sistema (9-pin PANEL1) (vedi p.2 Nr. 17) Collettore casse telaio (4-pin SPEAKER1) Questo collettore accomoda diverse funzioni di sistema pannello frontale. Collegare le casse del telaio a questo collettore. (vedi p.2 Nr. 14) Italiano ASRock G41M-S3 Motherboard Connettore ventolina telaio Collegare il cavo della ventolina telaio a questo connettore e far combaciare il filo nero al pin terra. (3-pin CHA_FAN1) (vedi p.2 Nr. 19) Connettore ventolina CPU

(4-pin CPU_FAN1) (vedi p.2 Nr. 4) Collegare il cavo della ventolina CPU a questo connettore e far combaciare il filo nero al pin terra. Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3. Piedini 1-3 collegati Installazione della ventola a 3 piedini Connettore alimentazione ATX

(24-pin ATXPWR1) (vedi p.2 Nr. 6) Collegare la sorgente d’alimentazione ATX a questo connettore. Con questa scheda madre, c’è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13. Installazione dell’alimentatore ATX a 20 pin (4-pin ATX12V1) (vedi p.2 Nr. 27)

È necessario collegare una alimentazione con spinotto da 12V ATX a questo connettore in modo che possa fornire energia sufficiente. In caso contrario l’unità non si avvia. Italiano Connettore ATX 12V

2. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd di supporto.

3. Software di supporto e informazioni

su CD Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit. Il CD di supporto a corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. Italiano ASRock G41M-S3 Motherboard
