MANUALE UTENTE PHOTONX25 ALESIS

Manuale rapido di utilizzazione

CONTENUTO DELLA CONFEZIONE

PHOTON X 25 USB AUDIO/MIDI CONTROLLER
CAVO USB
MANUALE RAPIDO DI UTILIZAZIONE
IMPORTANT ISTRUZIONI DI SICUREZZA

MANUALE RAPIDO DI UTILIZAZIONE PHOTON X 25 (ITALIANO)

Schema dei collegamenti

Congratulazioni per aver acquistato il Photon X 25 MIDI controller di Alesis e l'interfaccia audio stereo a 24 bit! Il Photon X 25 abbina la portabilità a tutte unaserie di funzioni ai massimi livelli nel Campo:

MIDI

• 25 tasti a dimensioni naturali sensibili alla velocità, con tasti per lo spostamento delle ottave fornici da raggiungere.
• Cupola Alesis AXYZ per un controllo MIDI tridimensionale rivoluzionario.
• Rotelle di prima qualità per il pitch e per la modulazione, dodate di retroilluminazione.
• 10 manopole a 360^ ad alta risoluzione. Tre strati garantiscono l'equivalente di trenta manopole per preimpostazione.
• 10 tasti, ciascuno programmabile per un funzionamento on/off oppure momentaneo (trigger)..
• Collegamenti USB e MIDI a 5 poli attivi simultaneamente.
• Impostazioni pre-programmate. É autresi possibile progettare disponibile le proprie impostazioni personalizzate..

AUDIO

• Ingresso audio stereo a 24 bit e uscita via USB. Frequenza di campionatura regolabile fino a 48kHz .
• Guadagno in ingresso e in uscita regolabile.
• Uscite main stereo più uscita cuffie.

Registrazione prodotto

Recarsi alla pagina http://www.alesis.com per registrar il Photon X 25. La registrazione vi aiuita garantendovi aggiornamenti in materia di qualsiasi aggiornamento del prodotto dell'ultimo minuto. Se desiderate, Alesis può inoltre inviarvi informazioni riguardo ad altri prodotti di myistro interesse.

La registrazione aiutaanche moi. Quando ci comunicate i tipi di prodotti musicali di cui vi servite o di cui sognate, ci aiutate a fornirvi prodotti sempre aggionati quali il Photon X 25.

Il Photon X 25 necessita di Windows XP o Mac OS X ed una porta USB 1.1 o superiore. Sistemi operativi precedenti non sono supportati.

Qualsiasi dispositivo MIDI in cui gli ingressi MIDI possono essere configurati dovrebbe nelle compatibili con il Photon X 25. Programmi MIDI molto elementari non vi consentiranno di usufruire delle rotelle, dei tasti e delle manopole del Photon X 25.

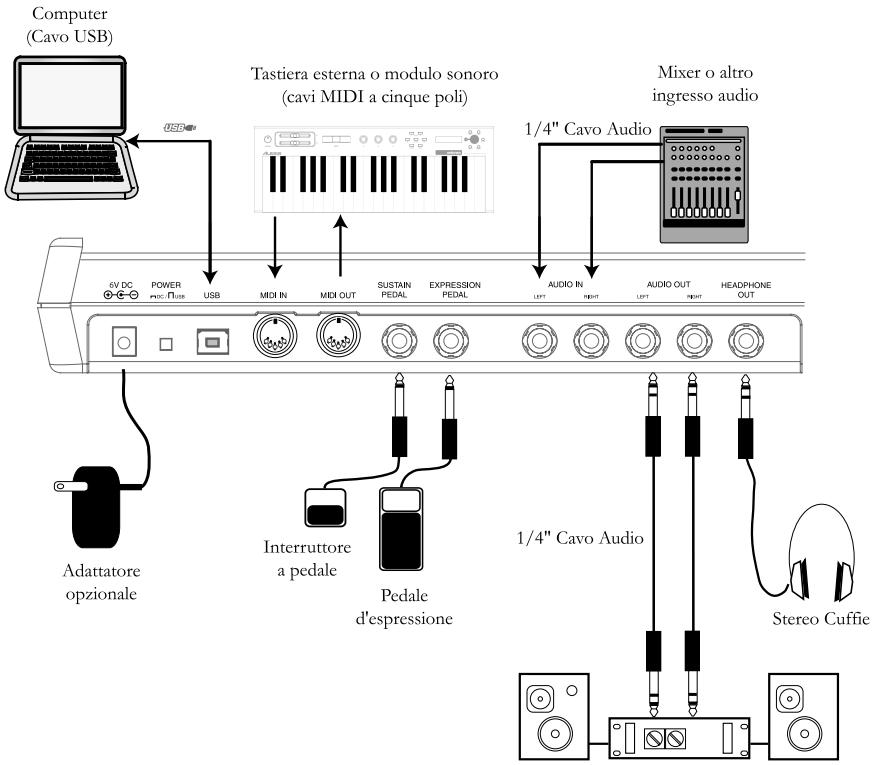

Schema dei collegamenti

Stereo Amplificatore

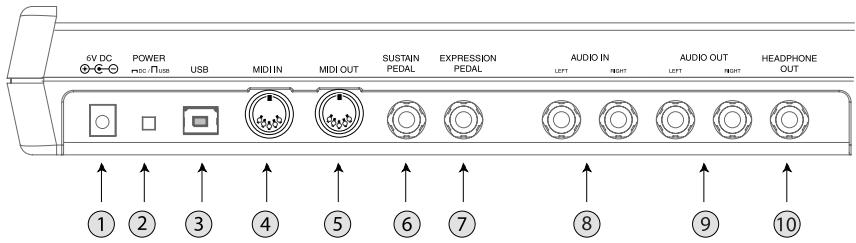

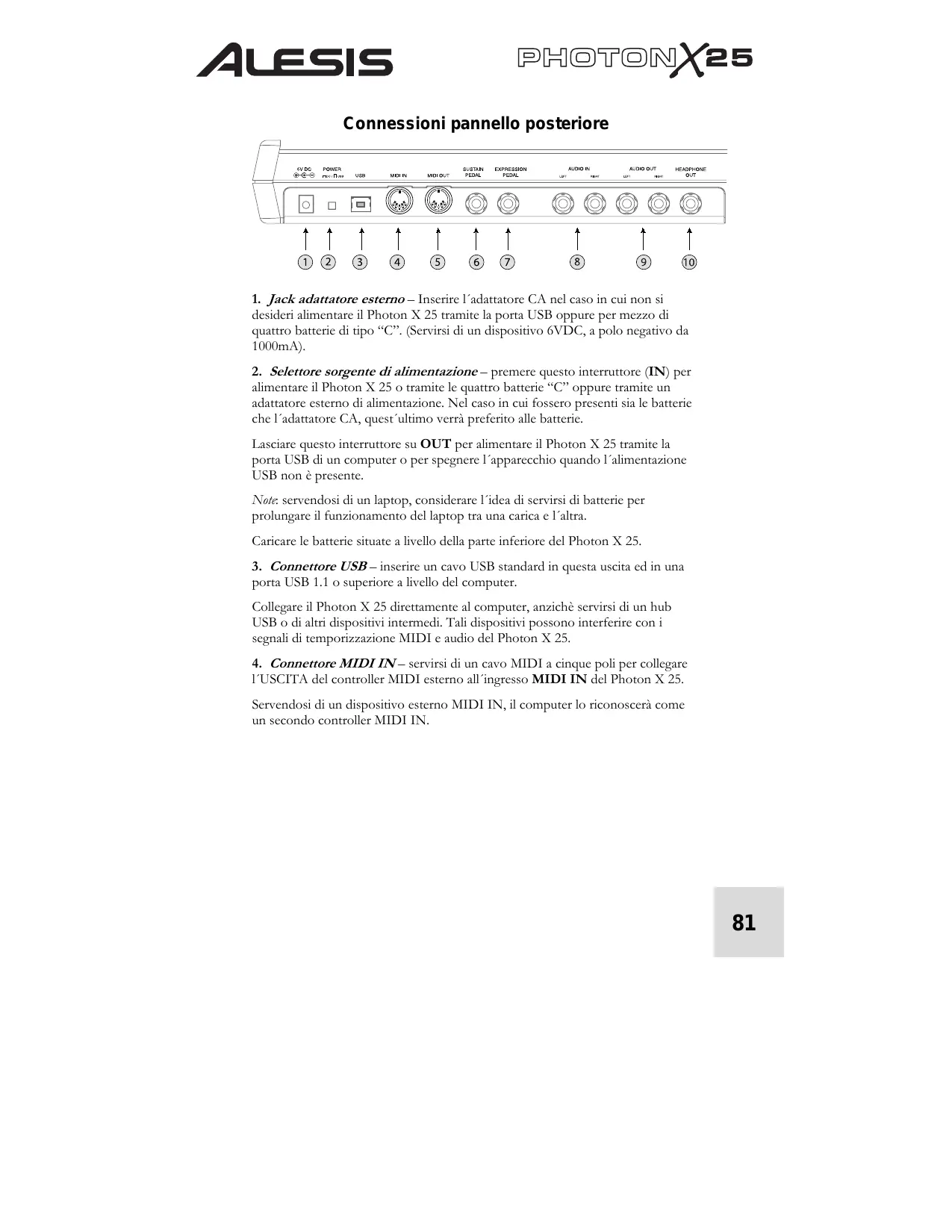

Connessioni pannello posteriore

1. Jack adattatore esterno - Inserire l'adattatore CA nel caso in cui non si desideri alimentare il Photon X 25 tramite la porta USB oppure per mezzo di quattro batterie di tipo "C". (Serviri di un dispositivo 6VDC, a polo negativo da 1000mA ).
2. Selettore sorgente di alimentazione - premere quello interrottore (IN) per alimentare il Photon X 25 o tramite le quattro batterie "C" oppuretramite un adattatore esterno di alimentazione. Nel caso in cui fosso presenti si le batterie che I'adattatore CA, quest'ultimo verrà preferito alle batterie.

Lasciare quello interruttore su OUT per alimentare il Photon X 25tramite la porta USB di un computer o per spegnere l'apparecchio quando I'alimentazione USB non è presente.

Note: servendosi di un laptop, considerare l'idea di servirsi di batterie per prolongare il funzionamento del laptop tra una carica e l'altra.

Caricare le batterie situate a livello della parte inferiore del Photon X 25.

1. Connettore USB - insere un cavo USB standard in questa uscita ed in una porta USB 1.1 o superiore a livello del computer.

Collegare il Photon X 25 direttamente al computer, anzichè servirsi di un hub USB o di altri dispositivi intermedii. Tali dispositivi sono interferire con i segnali di temporizzazione MIDI e audio del Photon X 25.

1. Connettore MIDI IN - servirsi di un cavo MIDI a cinque poli per collegare l'USCITA del controller MIDI esterno all'ingresso MIDI IN del Photon X 25.

Servendosi di un dispositivo esterno MIDI IN, il computer lo riconoscere come un secondo controller MIDI IN.

1. 1. Connettore MIDI OUT- servirsi di un cavo MIDI a cinque poli per collegare l'uscita MIDI OUT del Photon X 25 all'ingresso INPUT di un dispositivo MIDI esterno.

Il funzionamento della porta MIDI OUT cambia a seconda se un cavo USB sia collegato al Photon oppure no.

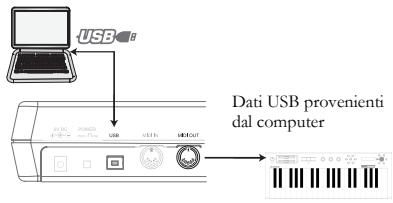

• Cavo USB collegato:

I dati MIDI provenienti dal computer sono trasferiti alla porta MIDI OUT.

Note: al momento di collegare un cavo USB, è necessario attivare il "MIDI echo" nel sequenziatore nel caso in cui si desideri che il Photon controlli un altro dispositivo MIDI.

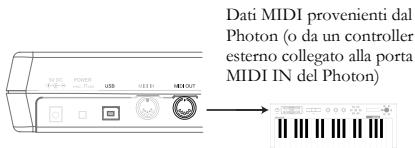

• Cavo USB non collegato: Qualsiasi casa venga riprodotta sul Photon viene inviata alla porta MIDI OUT.

Note: nel caso in cui un'alto dispositivo sia collegato alla porta MIDI IN del Photon, le informazioni MIDI di tale dispositivo verranno ignorate.

1. Ingresso pedale di sostegno - collegare un pedale di sostegno per tastiera (non incluso). Servirsi di un pedale di sostegno di qualiasi produttore: al momento di accendere il Photon X 25, quello si calibrera automaticamente sul pedale.
2. Pedale d'espressione- Plug in an optional continuous-controller expression pedal such as the Roland EV-5 pedal.
3. Ingressi Audio Stereo - servirsi di cavi bilanciati (TRS) oppure non bilanciati (TS) 14 per collegare un equipaggiamento audio esterno quali mixer o sintetizzatori. É possible regolare il gadagno del segnale entrante servendosi del lavoro INPUT situato a livello della parte superiore del Photon X 25.

Note: É possible sceglierè se inviare o no il segnale audio in ingresso direttamente alle uscite audio (inclua l'uscita per le cuffie) nel menu GLOBAL.

1. Uscite Audio Stereo - servirsi di cavi bilanciati (TRS) oppure non bilanciati (TS) 14 per collegare il Photon X 25 ad un mixer oppure ad alteparlanti con monitor per ascoltare l'audio entrante, inviato dal computer.
2. Uscita Cuffie - collegare un paio di cuffie stereo per ascoltare l'audio entrante.

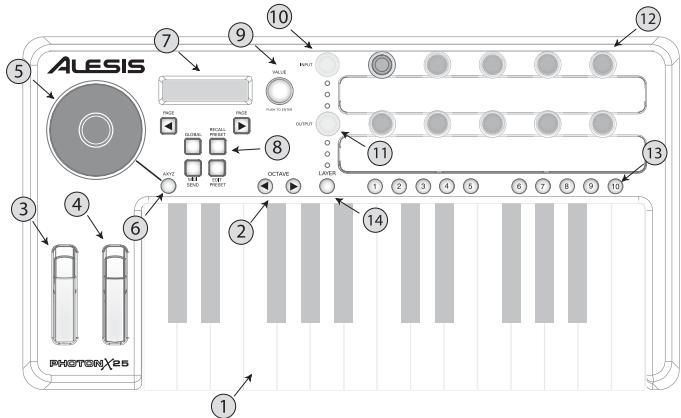

Top Panel Controls

1. Tastiera – una tastiera a dimensione naturale, a 25 note, sensibile alla velocità.
2. Tasti ottave Up/Down - servisi di quosti tasti per trasporre la tastiera in ottave. Premerli contemporaneamente per impostare nuovamente la gamma della tastiera.
3. Rotella del Pitch - regolare il pitch con questa rotella dotata di retroilluminazione.
4. Rotella di Modulazione - con esta rotella è possibile comandare qualsiasi parametro, ma la sua principale funzione è quella di controllo della modulazione..
5. Cupola AXYZ – la cupola AXYZ risponde alla posizione della vostra mano, garantendo un controllo MIDI a tre vie. Tutti i movimenti da lato a lato, dal basso verso l'alto e da lontano verso la cupola, sono tutti tracciati.
6. Tasto di attibazione della cupola AXYZ - premere quello tasto per attivare o disattivare il funzionamento della cupola AXYZ.
7. Display- il display LCD alla le informazioni relative allo stato corrente.
8. Tasti configurazione - richiamare e salvare le preimpostazioni, impostare parametri globali e molto più, servendosi dei tasti di configurazione. Vedi sotto per dettagi aggiuntivi.
9. Codificatore VALUE/ENTER - ruotare il codificatore VALUE/ENTER per selezionare numerousi parametri e valori. Premere VALUE/ENTER per passare da un parametro e da un valore all'altro e per confermare i valori assegnati.
10. Livello Ingresso Audio - regola il guadagno dell'audio in ingresso.
11. Livello Uscita Audio - regola il livello inviato alle uscite delle cuffie e main audio.
12. Manopole di Controllo MIDI - dieci manopole alla fine ad alla risoluzione. Per via della loro alta risoluzione, queste manopole sono adatte alla

trasmissione di NRPN (Numeroi di parametro non registrati MIDI) sono come comandi MIDI a 7 bit standard (0-127).

1. Tasti di controllo MIDI - dieci tasti funzionanti in modalità di commutazione (on/off) oppure in modalità momentanea (trIGGER).
2. Tasto Layer - premere ripeturamente il tasto LAYER per passare da uno strato independente all'altro dei tre strati di manopole del Photon X 25. Le lui situate al di sopra del tasto LAYER indicano quale dei tre strati disponibili è attualmente attivo.

L'assegnazione delle manopole può essere effettuato su ciascuno strato per un totale di 30 assegnazioni di manopole per preimpostazione.

Collegamento plug-and-play ad un computer

Sia Windows XP che Mac OS X percepiscono il Photon come un controller MIDI plug-and play. Limitarsi a collegare il Photon nel computer servendosi di un cavo USB e lasciare che ilsystema operativo lo installi automaticamente.

A seconda delsystema operativo di cui si dispone, il Photon X 25 più essere identificato dai software applicativi MIDI ed Audio o come un controller "Photon"oppurecomeunDispositivoaudioUSB".Questonon èun problema: il Photon funzionera indipendenteamente alla designazione.

Il Photon non è compatibile con versioni precedenti di Windows o di Mac OS.

Verificare sul site http://www.Alesis.com la presenza di aggiornamenti dei driver ed informazioni aggiornate riguardo la compatibilità dei sistemi operativi.

Funzionamento:

1. Uso della tastiera con il software MIDI

Si inizia in maniera semplice. Una volta collegato e acceso, recarsi al modulo sonoro o al software applicativo ed impostare il canale MIDI in ingresso.

Nel caso dell'uso di un software, è probabile che sia necessario configurarlo per utilizzato il Photon o un dispositivo "USB". Prima di procedere, cercare il menu impostazioni dispositivi MIDI nell'applicativo e assicurarsi che il Photon sia designato quale dispositivo MIDI attivo.

Sul Photon, premere EDIT PRESET. Quindi, premere il tasto PAGE RIGHT per visualizzare le impostazioni comuni MIDI. Questo è il canale sul quale il Photon X 25 inviera le informazioni MIDI. Girare il codificatore VALUE/ENTER per modificareQLaesta impostazione, se necessario.

Suonare la tastiera. Il modulo sonoro o il software devono rispondere ai dati MIDI del Photon X 25. Se ciò non avviene,fare riferimento alle istruzioni presenti più avanti nella guida, relative alla risoluzione di problemi.

Provare i tasti OCTAVE del Photon X 25 e le rotelle del pitch e di modulazione. Poichè le due rotelle sono mappate ai comandi MIDI standard per il pitch e per la modulazione, essi nella maggior parte dei casi funzioneranno direttamente.

2. Uso delle manopole con i template del controller forniti

Se uno dei template forniti si adatta al software MIDI, sollevare il coperchio in plastica del template con l'unghia, posizionare i template e riposizione are i coperchi.

Premere il tasto RECALL PRESET e girare la manopola chiara del cursore fino a raggiungere il numero di programma indicato sui template. Premere la manopola del cursore per entrare in quello programma. Dovreste ora essere in grado di controllare il software in base ai template.

Premere il tasto LAYER come necessario per passare da una all'altra delle tre file di manopole. Ciacuna fila è independente (anche se una manopola può essere assegnata allo stesso valore del controller su due o tre file).

Le lui di selezione fila
superiori e inferiori si
muovono sempre
contemporaneamente. Non è
possibile selezione, ad
esempio, Layer 1 sulla fila
supereiore delle manopole e il
Layer 2 sulla fila inferiore.

3. Registrazione Audio e Riproduzione

Per registrar, collegare l'USCITA di un dispositivo audio ai jack AUDIO IN del Photon X 25. Servirsi di cavi bilanciati (TRS) o non vilanciati (TS) 1/4 . A livello del software audio, abilitare l'ingresso dal Photon X 25.

Se il software lo consente, regolare la frequenza di campionatura. Il Photon X 25 si porra in condizione "slave" nei confronti di但这a impostazione (purchè non sia al di fuori della gamma del Photon X 25).

Regolare il guadagno del segnale audio in ingresso servendosi della manopola INPUT del Photon X 25. Inviare il segnale più forte possibile al disposietivo di registrazione prima che il disposietivo indichi eventuale clipping.

Per la riproduzione, collegare un paio di cuffie al jack HEADPHONE OUT del Photon X 25 e/o collegare i jack IN del dispositivo di riproduzione audio a vostra disposizione ai jack AUDIO OUT del Photon X 25. Regolare il livello serbendosi della manopola OUTPUT.

ATTENZIONE: per proteggere il vostro udito e il vostro equipaggiamento, portare l'OUTPUT al minimo prima di collegare l'apparecchio e prima di accenderlo.

Massimizzazione del guadagno di sequenza Per ottenere il migliorie suono registrato possibile, regolare ciascuno dei dispositivi audio a vostra disposizione per ottenere il massimo della fedeltà con il minimo rumore.

Iniziare portando le tastiere, i moduli sonori e i canali del mixer tra il cinquanta e il settantacinque percento del massimo possibile.

Nel caso in cui si oda distorsione, innanzitutto abbassare i comandi di taglio preamp del mixer (nel caso in cui ne venga utilizzato uno). Quindi, abbassare la manopola OUTPUT del Photon.

Ascoltare i miglioramenti man mano che si procede nella regolazione dei comandi del volume degli apparecchi in relazione.

Spendere un po'di tempo facendo pratica con queste impostazioni cui portare notevoli miglioramenti nella

Uscita audio a 24 bit a programmi di registrazione a 16 bit Il Photon X 25 invia sempre l'audio al computer 24 bit (alta risoluzione). Alcuni programmi di registrazione registraranno unicamente i 16 bit più significativi (risoluzione compact disc), ignorando gliutto bit aggintivi inviati dal Photon X 25. Questo non è un problema.

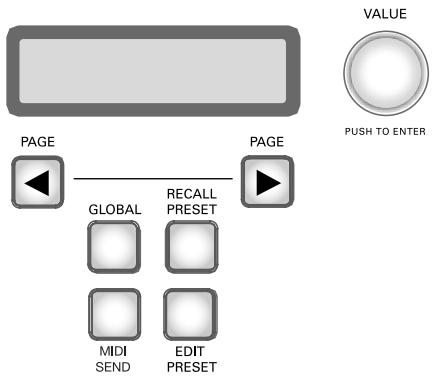

4. Modifica e salvataggio configurazioni

TASTO GLOBAL (Modifica delle impostazioni Global)

Le impostazioni global sono sempre attive, in tutte le preimpostazioni.

Premere il tasto GLOBAL per acceder e queste impostazioni. Quindi servirsi dei tasti PAGE per passare da un'opzione all'altra. Qualsiasi modifica apportata viene memorizzata immediatamente. Una volta finito, premere RECALL PRESET per uscire da但这a modalità e per tornare al funzionamento normale.

a. LCD CONTRAST. Serviri di VALUE per regolare il contrasto dello schermo.
b. CURVA TASTIERA. Servirsi di VALUE per selezionare la curva di velocità Lineare, Logarithmica, Esponenziale, oppure Sempre-al-Massimo.
c. TRASPOZIONE SEMITONI. Servirsi di VALUE per passare da -11 semitoni a +11 semitoni. èanche possibile serviri della tastiera per impostare quello valore. 0 (nessuna trasposizione) equivale a mi.
d. MONITORAGGIO DIRETTO. Questa funzione permette di ascoltare direttamente l'audio inviato al Photon X 25,enza che I'audio debba passare attraverso il cavo USB al computer e ritorno in precedenza.

Il monitoraggio diretto è l'ideale se si desidera ascoltare il segnale registrato con il minor tempo di latenza possibile. Tuttavia, attivando il monitoraggio diretto e monitorando il segnaletramite il computer, è possible udire un leggero eco dovuto al maggiore tempo di latenza dell'interfaccia del computer.

Che cos' è la latenza? "Latenza" è l'intervallo che intercorre tra il momento in cui viene generato l'audio ed il momento in cuiesso viene effettivamente percepito all'udito. Una maggiore latenza presuppone un delay più lungo.

In generale, è preferibile mantenere la latenza il più possibile Bassa pur

Serviri VALUE/ENTER per selezionare "enabled" (per attivare il monitoraggio diretto) oppure "disabled" (per disattivare il monitoraggio diretto).

e. INVIO SYSEX. Memorizzare le configurazioni predefinite del Photon X 25 inviandole ad un dispositivo esterno (quale il computer). Inviare una preimpostazione oppure tutte.

TASTO RICHIAMO IMPOSTAZIONI

(Carticamento predefiniti)

I predefiniti sono istantanee delle impostazioni del Photon X 25 per i loro tre strati di manopole e tasti le sue rotelle del pitch e mod, e la sua cupola AXYZ. Sono disponibili 20 diverse posizioni per i predefiniti.

Richiamare predefiniti

Premere RECALL PRESET. Girare VALUE/ENTER per passare tra una preimpostazione e l'altra. Premere

VALUE/ENTER per attivare una preimpostazione.

Quando il tasto Recall Setup è illuminato, muovere qualsiasi controller per visualizzare l'assegazione di dato MIDI che lo riguarda, tra le preimpostazioni recentamente attive.

Copiare le preimpostazioni da una posizione all'altra

Premere RECALL PRESET. Quindi, premere il tasto PAGE RIGHT. La meta inferiore dello schermo mostrera la scritta "copy to ...." Girare il codificatore VALUE/ENTER per selezionare la posizione di destinazione. Premere VALUE/ENTER per copiare le preimpostazioni.

TASTO EDIT PRESET

(Dare un nombre ai predefiniti; assegnazione canali e controller MIDI)

Premere il tastingo EDIT PRESET per accederere alle impostazioni per i predefiniti in corso.

Asseg Nazionale dei canali Midi

Ciacun predefinito è associato ad un canale MIDI. É possible assegnare qualsiasi controller ad un diverso canale MIDI se desiderato, ma è tuttavia presente un canale "common" MIDI per i predefiniti.

Una colta premuto EDIT PRESET - e prima di toccare qualsiasi tanto o controller, premere il tasto PAGE RIGHT per accederere all'impostazione Common MIDI. Girare il codificatore VALUE/ENTER per modificare l'impostazione.

Premere nuovamente PAGE RIGHT per modificare il nome del predefinito. Premere VALUE/ENTER per iniziare ad apportare le modifiche. Quindi, serviri dei tasti PAGE per passare da un carattere all'altro; girare VALUE/ENTER per modificare i caratteri.

Assegnazione delle manopole

Serviri del tasting LAYER per scegliere il layer che si desidera modificare. Premere EDIT PRESET, quando muovere una manopola per selezionarla per la modifica.

• Premere il tasting PAGE RIGHT.
• Girare VALUE/ENTER per modificare il numero di controlledo continu (CC) MIDI associato alla manopola.

• A quello punto, la manopola è assegnata e pronta all'uso — É possibile premere il tasto RECALL PRESET per tornare al menu principale e iniziare a ricerca con la manopola. Tuttavia, è possibile accederad ulteriori opzioni MIDI premendo il tasto PAGE RIGHT. Queste includono:

• Il canale MIDI della manopola. L'impostazione predefinita è Comn, che invia le informazioni CC sul canale comune (vedi sotto), ma si può impostare la manopola in modo tale che da inviare uscite MIDI su un canale da 1 a 16.

• Il canale Common MIDI. Tutte le manopole impostate su Comn saranno inviate su quello canale.

• Il nome della vostra impostazione predefinita. Servirsi dei tasti PAGE LEFT e PAGE RIGHT per muovere il cursore avanti e indietro e della manopola VALUE/ENTER per selezionare lettere, numero e spazi.

Assegnazione dei tasti

Schiacciare EDIT PRESET e premere un tasto che si desidera assegnare.

• Premere il tasting PAGE RIGHT.
• Girare VALUE/ENTER per cancellare la funzione del tasto (si può scegliere tra comandi CC, MMC, o modifiche programma/banco).

• Girare VALUE/ENTER per cancellare il numero di controllo MIDI del tasto (o il lavoro MMC, o l'impostazione di cancellamento programma/banco secondo la funzione assegnata a quello tasto).

• ? Premere nuovamente PAGE RIGHT per selezionare il canale MIDI per quello tasto. Tutti i tasti impostati su Comn invieranno informazioni MIDI sul canale Common MIDI (vedi除去).

Tipidastiti“Toggle" (commutazione)e "Momentary" (momentaneo) In modalità Toggle, ciascuna pressione di un tasto invia alternativamente un segnale di "on" o di "off".

In modalità Momentary, la pressione di un tasto invia un segnale di attivazione "on". Una volta rilasciata la pressione del tasto, viene inviato il lavoro opposto di "off".

• Premere PAGE RIGHT per cancellare il tipo di tasto. Girare VALUE/ENTER per selezionare commutatore o momentaneo. (Vedi l'articolo secondario per una spiegazione della differenza).
• Premere nuovamente PAGE RIGHT per accedere all'impostazione Common MIDI. Tutti i tasti impostati su "Comn" saranno inviati su quello canale).
• Infinite, premere PAGERIGHT per assegnare un nome al vostro predefinito. Vedi il paragrafo soprastante per maggiori informazioni su come nominare le vostre patch.

Assegnazione della cupola AXYZ

Premere il tasto EDIT PRESET e girare la manopola VALUE/ENTER sono all'apparire di X Ctrl, Y Ctrl, o Z Ctrl. Per ciascuna di queste impostazioni, è possibile premere il tasto PAGE RIGHT e assegnare un diverso numero CC MIDI a ciascuno dei tre assi (sinistro/destro, vicino/lontano, e su/giù). Si possocono inviare in uscita i dati alla cupola AXYZ su un canale specifico premendo PAGE RIGHT e modificando il canale sostituendo Comn con un canale specifico da 1 a 16 (vedi paragrafo precedente per maggiori informazioni a riguardo).

Un autre modo per assegnare i comandi

É autres possible entrare e assegnare i comandi premendo innanzitutto EDIT PRESET e quando girando il codificatore VALUE/ENTER. Il display mostrera tutti i comandi disponibili.

Una volta individuato il dato che si desidera modificare, premere PAGE RIGHT. è quando possibile assegnare i parametri dei controlli comeindicato in precedenza.

TASTOMIDISEND

(Invio di comandi Programma, Banco, e Reset MIDI)

Premere MIDI SEND per inviare i comandi di modificifica programma MIDI, di modificifica di banco e di resettaggio.

Inviare il comando Program Change (modifica programmata)

Premere VALUE/ENTER. Il display visualizzera il numero di programma (Program Number). Ruotare VALUE/ENTER per trovare il numero di cambiamento di programma che si desidera inviare. Premere VALUE/ENTER per inviare il messaggio di modifica di programma.

Inviare i comandi Bank Change e Program Change (modifica banco e modifica programma)

Girare VALUE/ENTER di uno scatto, in modo tale che a display sa visualizzato Program + Bank. Premere VALUE/ENTER e girarlo per impostare il numero di banco.

Selezionare MSB e premere VALUE/ENTER. Girare una seconda volta per impostare il numero LSB e premere VALUE/ENTER. Infine, girarla nuovamente per impostare il numero di programma e premere VALUE/ENTER per inviare la modifica di programma.

Invio del commande MIDI Reset

La spinta MIDI SEND. Girare VALUE/ENTER di due scatti, in modo tale che a display appaia la scritta "Reset All?"

Premere due volte VALUE/ENTER per inviare il dato "reset all" (resetta tutto).

Comando Panic (tutte le note spente)

Nel caso in cui il sequenziatore o il dispositivo hardware si dovessero "inceppare" e non rispondere ai comandi MIDI, provare a risolverve il problema premendo contemporaneamente entrambi i tasti PAGE. Questa operazione invia il comando MIDI Panic (tutte le note spente), designato alla risoluzione di quello tipo di problemi MIDI.

Riferimenti:

Lista di valori comuni del controller MIDI

Controller
Descrizione
Gamma di valori

1	Rotella di modulazione	0 a 127
2	Controller Breath	0 a 127
4	Controller piede	0 a 127
5	Tempo Portamento	0 a 127
7	Volume Master	0 a 127
8	Balance	0 a 127
10	Pan	0 a 127
11	Volume canale	0 a 127
64	Pedale di sostegno	0-63 = off. 64-127 = on.
65	Pedale di Portamento	0-63 = off. 64-127 = on.
66	Pedale Sostenuto	0-63 = off. 64-127 = on.
67	Pedale morbido	0-63 = off. 64-127 = on.
67	Mantieni 2 Pedali	0-63 = off. 64-127 = on.
91	Effetti esterni	0 a 127
92	Profondità Tremolo	0 a 127
93	Profondità Chorus	0 a 127
94	Profondità Detune	0 a 127
95	Profondità Phaser	0 a 127
123	Tutte le note Off	0
126	Modalità monofonica On	1 = on
127	Modalità polifonica On	0 = on

Risoluzione di problemi:

Sintomo	Causa	Soluzione
Il display non si accende.	Manca la corrente.	Nel caso in cui vi stiate servendo di alimentazione USB, verificare che l'interrottore dell'alimentazione USB situato sul retro del Photon sia su OUT. Nel caso di uso di batterie o di un adattatore CA, verificare che le batterie non siano esaurite o che l'adattatore sa collegato ad una presa di corrente elettrica funzionante e che l'interrottore di alimentazione si trovi su IN.
Nessun suono proveniente dal dispositivo bersaglio.	Il Photon USB non è collegato come si deve.	Il Photon USB non è collegato come si deve. Verificare la porta USB del computer per confirmare che il Photon sia riconosciuto e installato. Spagnere e riaccendere il computer se necessario. (Scagliere "spegnì" piuttosto che "riavvia" per assicurarsi che i dispositivi USB siano resettati come si deve)
	Problemi causati dall'uso di un hub USB.	Provarare a scollegare il Photon da qualsiasi hub USB e a collegarlo direttamente al computer.
	Software non impostato per la riscizione dei dati MIDI dal controller Photon.	Assicurarsi che il Photon o il dispositivo "USB" MIDI sua elencato come sorgente attiva MIDI nell'applicativo.
	Il software non riceve i dati MIDI.	Numerosi software applicativi presentano lucidi d'indicazione MIDI IN ed OUT. Suonare alcuni tasti e verificare che la luce MIDI IN si accenda aindicare attività.
	Il canale MIDI del Photon non è lo stesso del canale MIDI in entrata dell'applicativo.	Assicurarsi che il Photon stia incando dati MIDI al canale che il dispositivo bersaglio si aspetta.
	Le note della sorgente sonora sono fuori alla gamma della tastiera del Photon.	Provarare a servirsi di un suono da pianoforte alla prima connessione. Le percussioni e i bassi ed altri strumenti possono presentare una gamma di note MIDI limitata o altre idiosincrasie.Servirsi di strumenti “più facili” quali i pianoforti al momento di impostare il Photon per la primaolta.
	Sorgente sonora non attiva o volume impostato a 0.	Provarare a utilizzare uno strumento che presenti una tastiera virtuale incorpORA. Lo strumento suona servendosi della tastiera virtuale? In caso contrario il problema potrebbe essere il sintetizzatore del software, non la connessione del Photon.
	MIDI Echo non abilitato nel software del sequenziatore.	Se il Photon è collegato a (a) un computer via USB e (b) ad una sorgente sonora esterna via MIDI OUT, assicurarsi che un programma sequenziatore per computer sia attivo e che sua impostato su “MIDI Echo.”
	È presente un dispositivo MIDI IN esterno.	Nel caso di uso della porta a 5 poli MIDI OUT per collegare un altro dispositivo MIDI e nel caso in cui un altro dispositivo sia collegato alla porta MIDI IN del Photon, la porta MIDI OUT invia unicoamente informazioni dal dispositivo MIDI IN, non dal Photon.
	La porta a 5 poli MIDI OUT del Photon non è collegata alla MIDI IN della sorgente sonora.	Assicurarsi che tutti i cavi a 5 poli siano collegati alle giuste entrate e uscite.
Le note sono continuamente sostenute.	Il pedale di sostegno è stato inserto dopo aver accesso l'alimentazione.	Specnere l'alimentazione dell’apparecchio, attendere quale istante e riaccendere.

Sintomo

Causa

Solutizione

Note inceppate a
causa di dati MIDI
incompleti.

Provare a inviare il dato Panic premendo contemporaneamente MIDI CHANNEL e MIDI PROGRAM. Se questo non risolve il problema, spegnere l'alimentazione dell'apparecchio, attendere quello istante e riaccendere.

Il pedale di sostegnodunziona al contrario.

Il pedale di sostegno è stato inserto dopo aver acceso l'alimentazione.

Spagnere l'alimentazione dell'apparecchio, attendere quale istante e riaccendere.

Cupola AXYZ non operativa.

Il tasto di attivazione dell'AXYZ non è stato premuto.

Premere il tasto situato vicino alla cupola dell'AXYZ per attivarlo.

Assegnazione dei comandi MIDI della cupola dell'AXYZ non effettuata.

Premere il tasting EDIT PRESET per assegnare valori al controller AXYZ.

AUDIO: Il computer non "sente" il Photon.

Collegamento USB non effettuato.

Verificare che il cavo USB sia inserito e che il Photon (oppure il "Dispositivo audio USB") sa riconosciuto dalsystema operativo come dispositivoaudioa livlodi gestione aplicazioni.

Programma di registrazione audio non impostato per l'uso del Photon.

Verificare che il programma di registrazione audio in vosto possesso sia impostato per registrar tramite il Photon.

Windows: verificare che il programma di registrazione audio in vostro possesso sia impostato per l'uso di audio WDM, e non audio ASIO.

Specifiche tecniche

Tastiera: 25 note, dimensione naturale, sensibile alla velocità.

Controller MIDI: Contollo a tre via AXYZ. Tasti Ottave Up/Down. Dieci tasti programmabili. Dieci manopole alla fine (360^) ,a tre strati independenti. Rotelle del Pitch e Modulation (modulazione) a dimensioni naturali con illuminazione variabile.

Sezione di controllo Master: Tasti Global, Recall Preset, Edit Preset, MIDI Send, e Page Forward/Back (Globale, richiama predefiniti, modifica predefiniti, invia MIDI e pagina avanti/indietro). Codificatore "turn-and-push" (gira e premi) a 360^ . Display LCD a 2 linee.

Interfaccia audio: Stereo, 24-bit, frequenza di campionatura regolabile fino a 48kHz . Comandi di gain in ingresso e in uscita separati. Ingressi e uscite stereo 1/4 TRS. Jack cuffie stereo 1/4 TRS.

Opzioni di alimentazione: Alimentazione porta USB, 4 batterie di tipo "C", oppure adattatore esterno (6VDC, polo negativo, 1000mA )

Dimensions: 18^10^3.75^ / 45.5cm× 25.5cm× 9.5cm

Peso (netto): 5 lbs / 2.2 kg

7-51-0193-C
